Каркасно щитовой дом своими руками и пошаговая инструкция

Теория каркасного строительства

Состав основных элементов каркасного дома

Возведение домов всегда начинается с подготовительных действий:

  • анализа участка – строения почвы и особенностей поведения грунта;
  • проектирования здания – фундамента, расчёта самих конструкций, составляющих элементы будущего дома;
  • формирование необходимой документации – чертежей, технологических карт;
  • согласования бумаг перед началом строительства в разрешающих органах.

Основная особенность каркасного домостроительства заключается в использовании для основы элементов стен и перекрытий – бруса и металлопрофиля. В качестве наполнения – разные утеплители (минвата, пенопласт), которые закрываются изнутри и снаружи различными панелями – деревянными, металлическими, пластиковыми или комбинированными. Конструкция постепенно монтируется на фундаменте и параллельно обшивается – с внутренней стороны и с внешней. Это позволяет возводить здания небольшим бригадам рабочих – от двух человек, а также не использовать строительную технику – всё делается вручную.

Пример двухэтажного дома 6х6

В результате владелец может получить уникальное строение с необходимыми ему свойствами, что зависит от назначения здания, местного климата и финансовых возможностей.

Плюсы и минусы каркасных домов

В большинстве стран мира каркасное строительство становится всё более популярным с каждым годом. Тому есть несколько причин:

  • общая стоимость квадратного метра – самая низкая среди всех прочих способов строительства. Дешевле только картонные дома или палатки;
  • универсальность: возможность адаптировать постройку под жаркий и холодный климат, а также возводить простые хозяйственные домики;
  • простота обслуживания – не требуется частое обновление фасадов, а ремонт производится так же легко, как и возведение;
  • высокая скорость строительства – даже небольшая бригада из 2-4 человек может создать стандартный дом за 3-6 месяцев;
  • малая теплоёмкость стен и горизонтальных перегородок – упрощает процесс отопления, себестоимость которого будет минимальной;
  • неплохая звукоизоляция – при условии применения надлежащих материалов для утепления;
  • каркасные дома самые безопасные – это касается и экологии, и сейсмоустойчивости. Постройки способны выдержать подземные толчки до 8-9 баллов.

Отдельно следует уточнить, что при необходимости можно возвести такой дом, который можно быстро разобрать, перевезти на новое место и снова собрать. Такую мобильность обеспечивает только каркасная и каркасно-модульная схемы строительства.

Но есть и отрицательные моменты:

Для снижения гулкости всей конструкции придётся закладывать в стены тяжёлые виды утеплителей – для дачи это не очень актуально, но дом, который предназначен для постоянного проживания, потребует это сделать.

Надёжный каркасный дом можно возвести лишь после скрупулёзных расчётов. Без соответствующего образования составить правильные чертежи очень трудно, поэтому рекомендуется обращаться к профессионалам. Это потребует выделить часть бюджета для заказа проектной документации, но зато даст гарантию, что дом не развалится через год-два.

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

  • Длины стропильных ног и шага их установки
  • Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
  • Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
  • Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

  • Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
  • Шаблон поднимают наверх и устанавливают края досок на мауерлаты
  • Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
  • Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
  • Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Понятие щитового строительства

Щитовая конструкция представляет собой сооружение, собранное из нескольких плоских деталей скрепленное дополнительными инструментами. После полной сборки щитового сооружения, проводятся внутренние отделочные работы.

Стоить отметить, что щитовые дома строят во многих странах, включая Европу. Родоначальниками этого строительства являются канадцы. В Канаде установка домов из щитов является традицией. В этой стране обычно для строительства дома нанимают специалиста, который руководит всеми работами.

Сборка конструкции будущего щитового дома производится на том месте, которое предназначено под его постоянную установку. Во время сборки работники, а именно семья, проводят все строительные работы с особой ответственностью.

Именно при таком подходе, можно не только сэкономить деньги, которые впоследствии ушли бы на оплату строителей, но и построить дом с прочной конструкцией.

Виды каркасных домов

Деревянный каркасный дом

Дом с металлическим каркасом

Каркас этого дома состоит из деревянного материала. Этот каркас имеет самую низкую стоимость, примерно 6 тысяч рублей.Работать с этим материалом очень легко. Дерево отлично распиливается ножовкой или пилой, и скрепляется оно его обычной отверткой. Правда материал следует обрабатывать специальными растворами от гниения и пожара.

Этот каркас изготавливается из уголков или труб с квадратным сечением.Во время изготовления этого каркаса, используется тяжелые инструменты. Для того, чтобы сварить все элементы, необходимо использовать сварочный аппарат. Кроме этого, этот каркас очень дорогой, тонна трубы с квадратным сечением стоит около 40 тысяч рублей. Но металлические каркасы очень прочные, их срок службы достигает более 150 лет.

Это дома из легких стальных конструкций. Профиль, из которого изготовлены эти каркасы, очень легкий и он хорошо противостоит к воздействиям внешней среды.Этот материал разрушается очень долго, и поэтому срок службы у него достигает до 200 лет, а иногда и больше. Для того чтобы его разрезать можно использовать обычную ножовку, а для скрепления профилей применяются обычные саморезы, которые вкручиваются обычным шуруповертом. Стоимость его очень высокая, тонна этого материала стоит около 40 тысяч.

Что в них хорошо и что плохо?

Какие же достоинства у каркасных домов:

Быстрое возведение. Щитовой дом средних размеров можно построить примерно за 2-3 месяца:
Низкая стоимость;

Высокая прочность постройки. Эти дома очень крепкие, они могут отлично выдержать землетрясения до 7 баллов по шкале Рихтера и сильный ветер;

Можно все сделать в соответствии со своим вкусом. Во время самостоятельного строительства есть возможность выбрать свой стиль дизайна, отделку дома;

Скрытая прокладка основных коммуникаций. В связи с этим не нужно устанавливать специальные устройства «магистралей» из коробов. Однако не стоит злоупотреблять этой возможностью, поскольку многие виды коммуникации требуют регулярного их осмотра, например, для ремонтных работ или обслуживания;

Небольшая масса

Каркасные дома имеют низкую массу, поэтому их можно устанавливать на фундаменты облегченного типа;

Еще одно не маловажное достоинство – это устойчивость к деформациям, если дом не отапливается в холодный период. Это достоинство особо важно при строительстве дома для дачного участка.

Но помимо достоинств имеются и недостатки. Которые также следуют знать, поскольку при строительстве они пригодятся.

  • В связи с тем, что это деревянные дома, в дальнейшем в стенах могут завестись грызуны. Также стоит отметить, что если конструкция каркаса не будет качественно обработана специальными растворами, то могут завестись насекомые, которые могут навредить всему строению;
  • Высокая степень воздействия пожаров;
  • Трудно сделать перепланировку. Для того, чтобы в дальнейшем можно было сделать перепланировку, при строительстве необходимо использовать каркасно-рамочную технологию;
  • В щитовых домах не желательно делать второй этаж. В этих домах можно сделать не большую мансарду. Для того, чтобы построить двухэтажный дом, то для конструкции следует использовать каркасно-рамочный дом. Желательно за основу брать металлический каркас, он крепче и устойчивее;
  • Слабые теплоизоляционные свойства. Однако это понятие уже устарело. Сейчас существует большое количество утеплителей, которые можно использовать при строительстве дома;
  • Низкая звукоизоляция. Но при использовании современных звукоизоляционных средств можно получить хорошую защиту от воздушных шумов;
  • Низкий срок службы. Дома этой конструкции могут простоять всего 75 лет.

Коммуникации

Если у вас не опыта или специального образования, правильно проложить инженерные коммуникации будет сложно. Воспользуйтесь услугами специалистов, чтобы ошибки в работе не привели к аварийным ситуациям с электроснабжением, водопроводом и канализацией. Тем, кто трудностей не боится, рекомендую изучить предмет по специальной литературе и роликам в интернете.

Для подключения к энергосистеме вам придется обращаться в местные органы за техническими условиями, такой же процедурой сопровождается введение в строй отопления, канализации и водопровода. Любые оплошности, выявленные на этом этапе, приведут к переделкам и дополнительным затратам.

Почему выгодно строить по-Канадски

Кркасно щитовые дома складывают из плоских деревянных компонентов заводского изготовления. Готовое строение утепляют и укрепляют наружной отделкой. Служат канадские дома долго (30 лет и больше), стоят недорого, возводятся быстро, поэтому в наших дачных поселках можно наблюдать целые кварталы таких строений. Я помогал строить дачный дом другу, вдвоем мы соорудили небольшой симпатичный теремок размером 6 на 6 метров за лето. Правда, для прокладки канализации и водопровода решили пригласить специалистов, так как не были уверены в своих силах. Остальные стадии строительства мы осилили сами. Итак, обо всём по-порядку…

Начало работ: расчёты, подготовка чертежей

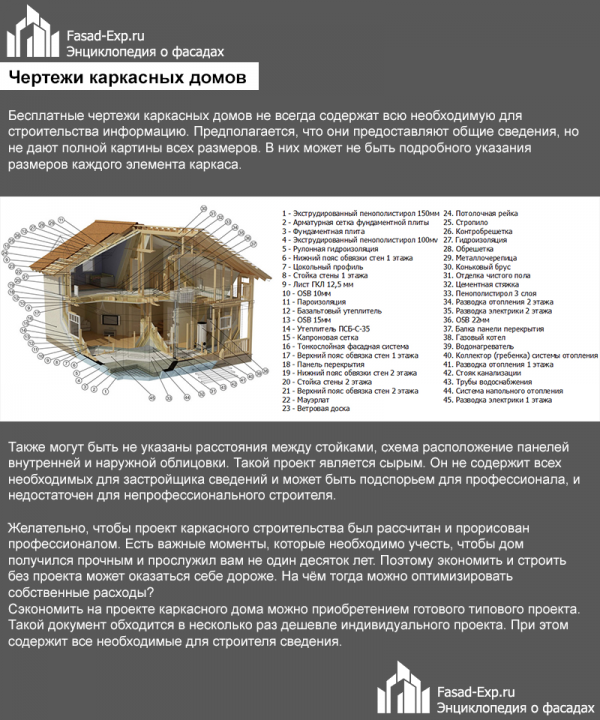

Чертежи каркасных домов

До проектирования строения нужно пошагово определиться со следующими моментами:

Шаг 1. Назначение дома – например, для нежилой постройки возможно не потребуется утепление, стены будут тоньше.

Пример утепления стены в разрезе

Шаг 2. Отопление – его тип (отдельная котельная или запитанное от уже существующих коммуникаций), расход тепла из расчёта на жилую площадь (чем больше комнат, тем более дорогим будет их прогрев), устройство дымохода.

Планировка отопления дома

Шаг 3. Количество проживающих – от этого зависит число этажей и спален.

Планировка двух этажного дома

Шаг 4

Какие материалы будут использоваться – часто применяют изделия из древесины, так как они есть во всех регионах, но важно понимать, что длинные элементы (свыше 6 метров) приобрести не удастся. Например, балки для обвязки фундамента придётся стыковать

Это потребует соответствующего опыта.

Пример использования материалов из древесины

Шаг 5. Расположение коммуникаций в здании – наружное или внутреннее. В первом случае обслуживание трубопроводов и электропроводки облегчается, но портится внешний вид помещений. Во втором – при необходимости ремонта придётся разбирать обшивку.

Прокладка коммуникаций под домом

Шаг 6. Нахождение санузлов, кухни и прочих хозяйственных помещений – их стараются сгруппировать поблизости друг с другом – чтобы облегчить разводку труб.

Учитывайте также циркуляцию воздуха в помещении

Шаг 7. Планировка – самый трудный этап для будущих хозяев. От грамотного расположения помещений зависит комфорт, а произвести изменения после строительства будет сложно. Рекомендуется использовать компьютерное 3D-моделирование – это даст возможность наглядно убедиться в правильности решений.

Наглядный пример 3D моделирования

Шаг 8. Балконы и лоджии – делают, если строение (как минимум) двухэтажное. Элементы также следует заранее предусмотреть и рассчитать.

Балкон второго этажа

После этого следует определиться с размерами. Они зависят от величины участка и его качества. Если ландшафт имеет сильные перепады по высоте, это придётся заранее исправлять.

Пример: дом 6х6 с мансардой. Типовые проекты и чертежи

Планировка второго этажа 6х6

Одноэтажный дом 6х6 – одно из лучших решений для средней семьи из 2-3 человек. Такие проекты часто выбираются для возведения в частных садоводствах, дома пригодны для отдыха и сна в летние дни. Чертежи для одноэтажных домов 6х6 способен создать практически любой владелец участка.

Вариант планировки первого этажа 6х6

Главные плюсы:

  • экономия стройматериалов;
  • компактность;
  • простота и высокая скорость возведения.

Один из вариантов (общий план):

Планировка первого этажа 6х6

  1. Первый этаж – кухня, ванная и туалет.
  2. Второй этаж – спальни.
  3. Фундамент – облегчённый из винтовых свай.

Планировку этажей можно выбрать в зависимости от назначения дома. Такие дома некоторые опытные строители создают даже в одиночку.

Дома 6х4

Проекты 6х4 также компактны, но для большой семьи не пригодны. Часто используются для постройки летних дач, охотничьих домиков или для хозяйственных нужд.

Главная черта – максимально быстрая возводимость, если выбран одноэтажный дом. Строения также мало весят, на устойчивых и стабильных почвах потребуют самого простого фундамента.

Проекты 6х8

План каркасного дома

В таких постройках комфортно будет уже 3-4 жильцам. Есть проекты двухэтажных и одноэтажных домов. В верхней части располагается мансарда или чердак, это не считается третьим этажом.

Планировка каркасного дома

Выбор планировок многообразен. На первом этаже можно предусмотреть гостиную, санузел, кухню и небольшое хозяйственное помещение. На втором – спальни и комнаты для гостей. В мансардном помещении – мастерскую, тренажёрный зал, или дополнительные комнаты.

Частые ошибки

Во время проектирования неопытные владельцы участков допускают ошибки:

Начинают стройку без проекта – часто это заканчивается лишними затратами. Без чёткого планирования невозможно рассчитать, сколько материала потребуется для изготовления того или иного узла, элемента. При этом не учитываются локальные нагрузки, действующие на важные точки здания. Это может окончиться трагедией – дом деформируется и рухнет.

Неправильный расчёт общих размеров по отношению к толщинам стен и перегородок. Многие забывают, что стены состоят из нескольких слоёв, в результате схема оказывается неверной.

Ненадлежащий расчёт конструкций. Иногда планируют устройство чрезмерно мощного фундамента под небольшой домик, а иногда – наоборот – двух или трехэтажное строение делают из слишком тонких или некачественных элементов (металлопрофилей, досок, брусков). В первом случае впустую тратятся значительные средства, а во втором – возникает риск обрушения дома.

Ответственные узлы строят из сырого дерева – через год из элементов выйдет влага, а затем древесина будет деформироваться. В лучшем случае всю постройку перекосит и потребуются значительные переделки.

Рекомендации

Строительство из древесных материалов без предварительной антисептической обработки недопустимо – даже в самом правильно спроектированном каркасном или обычном деревянном доме неизбежно будет выпадать определенное количество конденсата на разделах (границах) сред, которых в каркасных домах гораздо больше, чем в постройках из традиционных массивных материалов. Увлажненное дерево, содержащее в своей структуре органические элементы (полисахариды), становится отличной питательной средой для различных форм микрофлоры и микрофауны, представители которой легко могут разрушить волокна древесины за небольшой (1-2 года) промежуток времени.

Цены на средства для защиты древесины

Пропитка для дерева

Утепление пирога вертикальных каркасных стен допускается лишь жесткими плитами строительного утеплителя. Засыпные и рулонные материалы из-за усадки и перемещения вниз со временем могут использоваться только на горизонтальных частях или в кровлях с уклоном до соотношения 1:5.

При использовании экономичных версий плит утеплителей малой плотности рекомендуется для предупреждения сползаний закреплять каждый ряд плит распорками между плитами. Такое решение сделает конструкцию более дорогой, увеличит теплопроводность стен, поэтому выгодно использовать качественный утеплитель более высокой плотности. Размер проемов между стоек каркаса не должен превышать поперечный размер плит утеплителя – 600 мм. Еще лучше, если размер проема уменьшен до 590 мм, чтобы исключить щели между стойками и плитами утеплителя. Нельзя заполнять стены обрезками утеплителя – будет много щелей.

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки
