Нормативные документы
При разработке проектной документации и проведении монтажных работ необходимо учитывать требования следующих стандартов:
- Правила эксплуатации электроустановок (ПУЭ) в действующей редакции;
- Свод строительных норм и правил (СНиП), которые актуализируются по мере внесения корректировок в законодательство РФ.
ПУЭ, издание 7
В документе перечислены требования по проектированию и организации электрических сетей в многоквартирных жилых домах или частных владениях, а также на промышленных объектах.
На середину 2020 г. последней является 7 редакция (действует с начала 2003 г.), утвержденная Приказом Министерства энергетики Российской Федерации №204 от 8 июля 2002 г.
СНиП 3.05.06-85
Документация была разработана в СССР и содержала правила создания и реконструкции электрических проводок в домах и при строительстве магистральных линий электропередач напряжением до 750 кВ (воздушного типа). После проведения актуализации стандарт получил обозначение СП 76.13330.2016. При этом в тексте сохранены ссылки на ГОСТы, принятые в СССР.
СНиП 31-02
В 2001 г. был принят дополнительный норматив СНиП 31-02, регламентирующий действия при строительстве частных домов в сельской местности или в черте города. Документ утвержден Постановлением Госстроя РФ. Впоследствии в текст вносились дополнения. В нормативном правовом акте перечислены основные требования по планировке (с указанием допустимых площадей) помещений, по несущей способности конструкций и пожарной безопасности. СНиП 31-02 используют при разработке проектов вместе с другими актами (перечень приведен в приложении к документу).

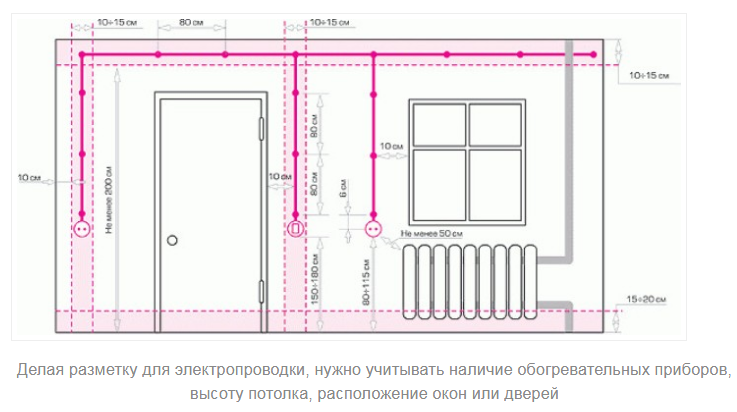

Разметка схемы
Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.
После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.
Замена кабеля
Наиболее безопасной в противопожарном отношении является открытый монтаж электропроводов, но он не так эстетичен, как уложенная в короб из ПВХ проводка. Чтобы сделать такой способ более эстетически совершенным, можно использовать так называемую ретро проводку. В этом случае облегчается не только сам монтаж, но и замена кабеля.
Если провод уложен в трубу или короб, его замена в случае необходимости производится следующим образом: конец нового провода привязывается к окончанию старого, и последний буквально вытягивается вручную из трубы (короба). Кстати, о такой вещи, как ремонт или замена проводов, нужно помнить всегда. Делайте коммуникации максимально доступными на случай любых ремонтных работ.
Электромонтаж проводки от распределительного щитка
От распред щита монтаж электропроводки в доме может быть двух видов:
- Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.
Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.
- Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.
Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв./мм, после коробки 2,5 кв./мм.
Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты
Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.
Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.
Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.
Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным
Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю
В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.
Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности
Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.
Нюансы монтажа скрытой проводки в деревянном доме
Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:
- коронка по дереву;
- дрель;
- крепежные скобы (клипсы) по размеру гофры;
- саморезы.
Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.
При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия
Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.
Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.
В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.
При наружной проводки в деревянном доме можно использовать трубы ПВХ
Монтаж открытой проводки в деревянном доме – плюсы и минусы
Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.
Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

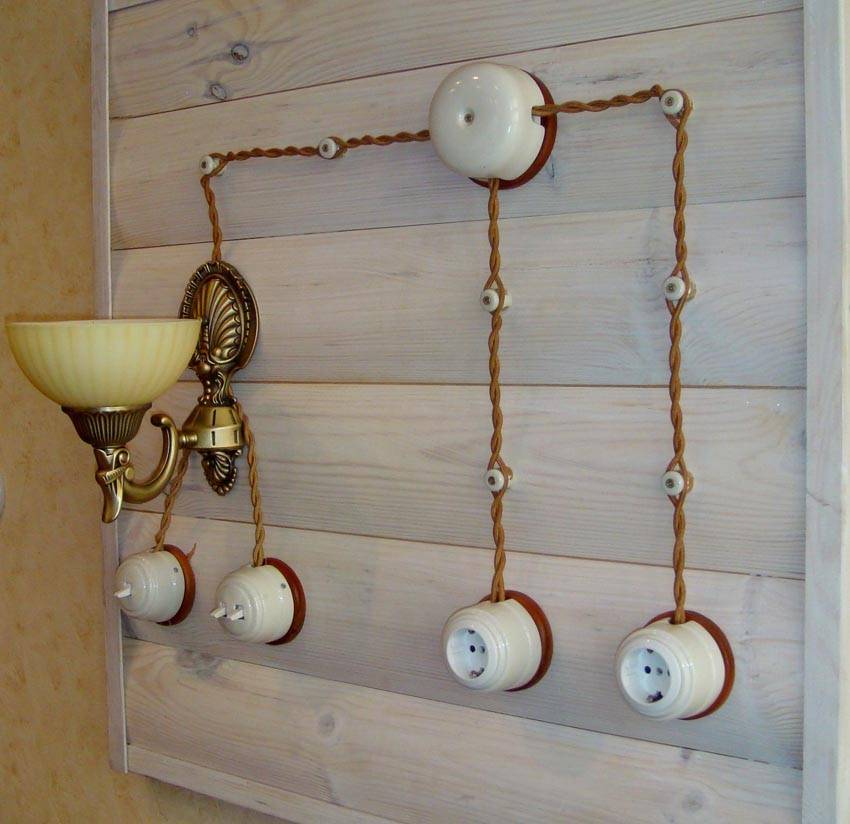

А это пример ретро проводки в деревянном доме
Монтаж ретро-проводки в деревянных домах – особенности работы
В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.
В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.
При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
Способы электромонтажа закрытой проводки
Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, точнее, согласно пункту 7.1.38, все компоненты проводки, проложенной за подвесными потолочными системами, в фальшь-стенах из гипсокартона и коробах приравнивается к скрытому варианту прокладки электросетей.
Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – полимерную электротехническую гофру и металлическую трубу или короб из аналогичного материала, специально предназначенные для этих целей.
Рассмотрим один из примеров сооружения электропроводки в загородной даче:
Для установки выключателей и розеток желательно выбрать независимую от сруба неподвижную или малоподвижную стену, к примеру сооруженную из пенобетонных блоков или гипсокартона:
С внутренней стороны металлические элементы должны быть оцинкованы или окрашены, чтобы в процессе эксплуатации не покрылись коррозией.
Для прочного соединения недостаточно раструбного или похожего способа, поэтому применяют пайку, электросварку, муфтовые и резьбовые соединения.
Вариант скрытой проводки в металлических трубах – в дальнейшем потолок будет закрыт подвесной конструкцией. Это решение приемлемо для прокладки кабеля в деревянных перекрытиях, внутри стен и перегородок
Использование металлорукавов, гофры и коробов из ПВХнг также допустимо, но при условии оборудования подкладки из материала, не поддающегося горению: бетона, алебастра, штукатурки.
Основные этапы прокладки закрытой электропроводки:
- Разметка трассы. Необходимо рассчитать протяжку линий так, чтобы количество поворотов и пересечений было минимальным.
- Подготовка стен и перекрытий. Она включает в себя выдалбливание штроб, высверливание отверстий.
- Прокладка металлических труб. Размер изделия подбирается так, чтобы кабель занимал не более половины внутреннего пространства.
- Монтаж металлических коробок под выключатели и розетки. Медные трубы прикрепляют к коробкам развальцовкой, стальные – с помощью гаек.
- Установка распаечных коробок. В идеале они должны соединяться с трубами сварным методом или пайкой, чтобы обеспечить 100%-е заземление.
- Электроизмерения. Все металлические элементы установок должны присоединяться к шине РЕ (все без исключения линии должны быть с заземляющим проводником).
- Протяжка кабеля в трубы. Чтобы поместить провода внутрь металлических труб, используют специальные протяжные тросы.
- Установка розеток и выключателей. При разделке кабеля необходимо делать небольшой запас проводов на случай ремонта или замены оборудования.
После того как электромонтаж скрытой проводки закончен, необходимо связаться с представителями электролаборатории. Многие забывают, что технический отчет о состоянии проводки и качестве монтажа – обязательный документ.
Правила пожарной безопасности регламентируют параметры стальных труб для скрытой электропроводки. Трубы и короба из стали с толщиной стенки 2 мм (и менее) устанавливать в помещениях с повышенной степенью влажности и с конденсатом на стенах (потолках) запрещено (+)
Стоит понимать, что установка скрытой проводки в стальных, а уж тем более в медных трубах – невыгодное с материальной точки зрения мероприятие.
Кроме дорогостоящего материала необходимо часть средств потратить на хороших специалистов, так как далекому от электромонтажа человеку с проектированием скрытой проводки не справиться, а для монтажа нужен квалифицированный специалист.
Стоимость подобных работ или еще один повод сделать все самостоятельно
Если рассмотреть такой аспект вопроса о самостоятельном электромонтаже в деревянном доме, как стоимость работ, то можно понять, что суммы довольно высоки. Попробуем определить примерные затраты, которые может понести домовладелец на оплату работы профессионалов.

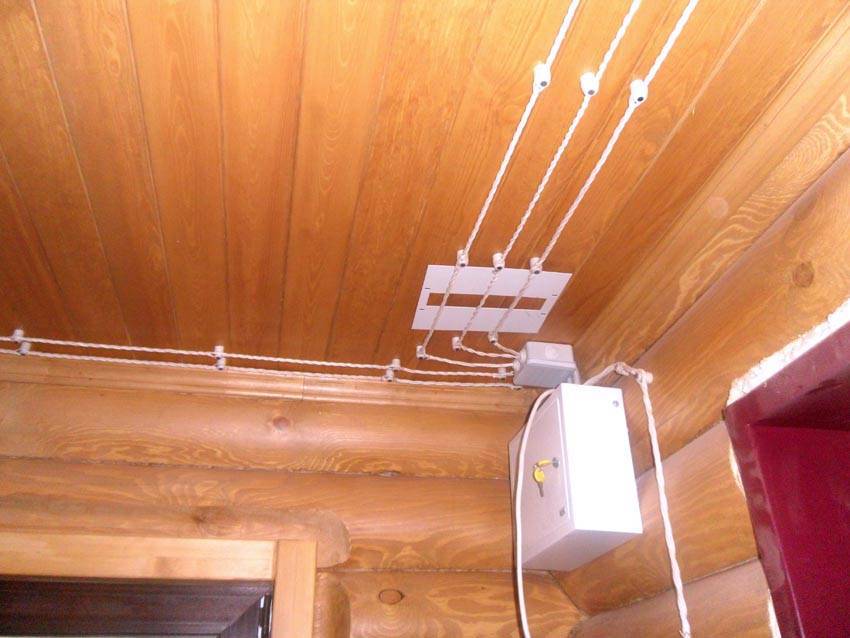

Аккуратный монтаж под ретро в деревянном доме
Сразу следует отметить, что стоимость работ по электропроводке в деревянных домах довольно высока, а потому не стоит слишком удивляться расценкам.
| Производимая работа | Стоимость, руб. |
|---|---|
| Монтаж подрозетника в деревянной основе | 300 |
| Монтаж одной электроточки (под скрытую проводку) | 250 |
| Монтаж электроточки с внешней проводки | 200 |
| Замена старой электроточки | 250 |
| Монтаж распределительной коробки | 250 |
| Подготовка места под распределительную коробку | 250 |
| Установка розетки под телефон | 250 |
| Установка розетки под ТВ кабель | 250 |
| Установка розетки компьютерной сети | 300 |
Что же касается монтажа кабеля, то тут дело обстоит еще сложнее. Но даже не вдаваясь в подробности, полный электромонтаж деревянного дома площадью 50 м2обойдется хозяину в сумму не менее 50000 руб. Это при том, что у некоторых компаний, предоставляющих подобные услуги, в данную сумму не входит монтаж вводного щита. Именно по этой причине стоит задуматься о собственноручном выполнении монтажа.

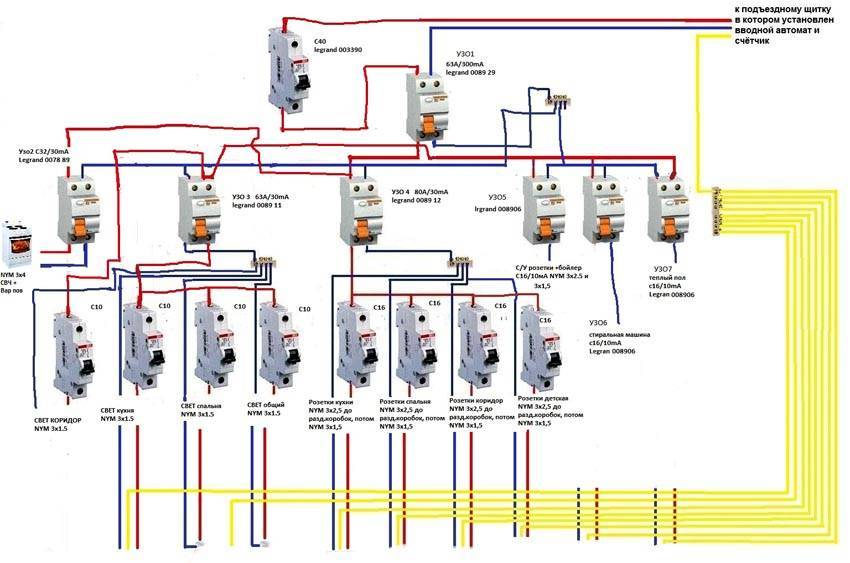

Примерная схема расключения вводного щита
Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”
“При найме профессионального электромонтажника следует уточнить, имеется ли у компании вся положенная в таких случаях документация, дают ли они гарантию на выполняемые работы. К тому же есть риск найма неквалифицированного работника, а по тому имеет смысл проверить его диплом, допуск и, по возможности, стаж в данной деятельности. В противном случае появляется риск найма работника, который не имеет понятия в специфике электромонтажа. К сожалению, в наше время — это не редкость.”
Статья по теме:
В обзор мы рассмотрим, как сделатьзаземление 220 В в частном доме своими руками, попробуем понять, чем оно отличается от 380 В. А также разберемся, насколько сложна эта работа, и действительно ли заземление настолько важно и необходимо. Вообще, неудивительно, что стоимость монтажа электропроводки в деревянном доме столь высока
Если вникнуть в суть такой работы, то можно понять, что цена оправданна, но только при соблюдении одного важного условия
Вообще, неудивительно, что стоимость монтажа электропроводки в деревянном доме столь высока
Если вникнуть в суть такой работы, то можно понять, что цена оправданна, но только при соблюдении одного важного условия
Расценки на монтаж электропроводки в деревянном доме можно снизить, если заранее подготовить схему и трассы для кабелей.
Проект
Перед тем как приступить к выполнению работ, необходимо разработать и согласовать проект. В нем необходимо указать расположение всех элементов в доме.
Для того чтобы все верно спроектировать, необходимо знать примерную нагрузку, которую будут оказывать электроприборы. Разумеется следует выполнить подсчет с определенным запасом мощности, ведь в будущем вы можете приобрести дополнительные приборы. Проектирование осуществляется в следующей последовательности:
Чтобы выполнить проводку грамотно, сначала сделайте чертеж
- Необходимо начертить подробный план здания, на котором должно быть указано местоположение всех электроприборов, розеток, а также оборудования с индивидуальным подсоединением.
- На чертеже должны присутствовать данные о мощности приборов, при этом обязательно учитываются пусковые токи электромоторов. Осветительное оснащение подсоединяется к другим группам, а их число зависит лишь от особенностей здания, а также мощности приборов. Для компактного дома светильники рекомендуется определить в одну группу.
- Следует учитывать, что электропроводка должна позволять подключить наружные осветительные приборы для двора. Если вы лишь изредка используете дом в качестве ночлега, то рекомендуется подсоединить освещение двора на другой выключатель, что позволит отключить питание в доме на время отсутствия, но оставить функционировать наружное освещение.
- Электрические приборы, которые потребляют большое количество энергии следует подключать к отдельной группе через другой выключатель. К числу таких приборов можно отнести котел и подобное оснащение.
Перед выполнением монтажных работ в деревянном доме подсчитайте предельную потребляемую мощность для каждой группы. Для этого сложите все электрические приборы, которые вы можете использовать одновременно.
Монтаж и разводка кабеля: пошаговая инструкция
Монтаж и разводка электрокабеля начинается с определения конкретной трассы. Сразу же размечаются места под выключатели и розетки. Если прокладка и разводка выполняются закрытым способом, придется сверлить в стенах штробы. Не забываем, что в будущем может потребоваться замена каких-то деталей, поэтому доступ к распределительным коробкам оставляем максимально доступным.
При открытом способе следует все выполнить максимально аккуратно, чтобы на виду оказался самый минимум кабеля. Распределительные коробки в этом случае почти всегда оказываются на виду (чаще всего их монтируют под потолком), поэтому замена и ремонт электропроводки не составляют проблемы.
Если разводка выполняется в металлической или ПВХ трубе, нужно подбирать ее диаметр так, чтобы кабель не занимал все пространство внутри. В идеале он не должен заполнять просвет трубы более, чем на 40%. Если для прокладки кабеля используется металлическая труба, ее края всегда нужно тщательно зачищать, чтобы во время монтажа не повредить электропровод.
Трубы лучше выбирать медные. Они крепятся к стенам при помощи подходящих хомутов. Затем в трубу протягивается кабель. В распределительной коробке всегда нужно оставлять запас кабеля (не менее 20-ти см). Если в будущем потребуется сделать перемонтаж, этот запас очень пригодится. Провода затем подключаются к розеткам и выключателям.
Аналогичным образом можно провести кабель и в ПВХ коробе. Чтобы на фоне деревянных стен короба не выглядели как инородное тело, лучше подыскать их в цвете «под дерево». А чтобы во время монтажа не перепутать кабеля, электрики всегда используются разметку и маркировку. Подписанные ярлычки помогут на запутаться в сотнях метров электрокабеля.
По окончании этих этапов обязательно нужно сделать заземление и провести еще одну важную работу – установить устройство защитного отключения (УЗО). Последнее защитит от удара током в том случае, если произойдет утечка тока на корпус стиральной машинки, бойлера или другой бытовой техники. По окончании проводится проверка, подключение и испытание работы всей системы.
Меры безопасности для деревянного дома
Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:
- некачественное соединение жил (такие контакты потом начинают греться);
- использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
- неиспользование металлических гильз и распределительных коробок;
- применение несоответствующих требованиям кабелей;
- неправильный подбор сечения жил и параметров защитных приборов;
- использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.
Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.
Использовать пластиковые рукава запрещено
Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.
Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.
При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.
Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!
5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Монтаж проводки
Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:
- Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
- Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
- Сборка вводного щита с защитой и электросчетчиком.
- Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
- Подсоединение выключателей и розеток.
- Проверка сопротивления изоляции.
- Общая проверка системы на короткие замыкания.
Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:
Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.
Гильзы для прокладки электропроводки в разных помещениях
Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.
Клеммное соединение проводов в распределительной коробке
Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.
Проводку под подвесным потолком лучше спрятать в кабель-каналах
Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.
