Как встроить газовый камин на баллонном газе без дымохода для дачи – Обзор и монтаж своими руками

Из чего состоит газовый камин

Топка камина выполнена из прочной от огня стали, её боковые части являются ребристыми, поэтому объем передачи тепла становиться больше. Во внутренней нижней части конструкции находится автоматизированная газовая горелка и устройство для розжига. Сверху над горелкой могут располагаться дрова из керамики, на них попадает огонь и создается декоративный эффект. В верхней части располагается устройство для сбора дыма, оттуда он выходит в дымоход. Внешняя передняя часть камина может закрываться специальным стеклом, устойчивым к жару, или быть открытой. С этой же стороны находится панель управления, с её помощью или от пульта можно менять режим работы устройства. В камине встроена автоматическая система, которая регулирует необходимое горение и датчики, они прекращают подачу газа. Если нарушается работа камина, то прекращается поступление газа, и он отключается.

Выгодно или невыгодно отапливать дачу баллонным газом

Приближенную оценку стоимости отопления баллонным газом можно определить из следующих расчетов:

  • Теплотворная способность кубометра дров 12% влажности в среднем составляет 2300-2500 кВт/ч, тогда как для пропана эта характеристика составляет 6710 кВт/ч;
  • Коэффициент полезного действия газового камина составляет 97%, дровяной вариант дает не более 25-27%;
  • Стоимость кубометра дров — 1600 рублей, для пропана цена куба составит 19 тыс. рублей.

В результате самого приблизительного сравнения получается, что для получения эквивалентного количества тепла из дров и пропана потребуется 1,2 и 1,1 рубля соответственно. Получается, отопление с помощью баллонного газа по затратам на топливо будет стоить, как минимум, не дороже дровяного. Если учесть тариф на транспортировку и потери при рубке дров, то баллонный газ может оказаться более выгодным.

Основные разновидности конструкций

По типу подключения различают конструкции, которые подключаются к баллону с пропан-бутановой смесью или к централизованной газовой магистрали. Для чего используется газовый шланг.

Модели каталитических обогревателей различаются по типу конструкции. Наиболее распространенный вариант – монолитное исполнение, при котором емкость, предназначенную для сжиженного газа, помещают вовнутрь корпуса. Объем такого баллона составляет не более 27 кубометров.

Во второй возможной модификации нет корпуса: только пропитанная катализаторами пластина. Такие обогреватели очень компактны, их можно брать с собой в туристические походы и путешествия для отапливания транспорта или палаток.

Некоторые установки комплектуются специальными датчиками CO2, контролирующими уровень газа в помещении. В случае повышения значений до критических отметок срабатывает автоматическая система, мгновенно отключающая подачу топлива.

Прибор может быть обычным или инфракрасным. В инфракрасных газовых каталитических обогревателях применяется керамическая панель. Также они снабжены отражателем, расположенным на внутренней поверхности. Он обеспечивает точечное локальное воздействие и позволяет быстрее достичь комфортного теплового диапазона.

Установки, функционирующие за счет инфракрасного излучения, используют в жилых домах и на открытых площадках. В процессе получения тепловой энергии задействуются волны низкого спектра, которые абсолютно безопасны для здоровья

Аппараты с инфракрасным излучателем нагревают окружающие предметы, не затрачивая лишнюю энергию на прогрев воздуха. Однако обогревать ими небольшие комнаты, в особенности площадью менее 10 м², не рекомендуется. Благодаря высокой производительности их можно использовать на улице для эффективного обогрева летних веранд и других открытых пространств.

Обычные каталитические обогреватели прогревают воздух, а не окружающие предметы. Среди них есть миниатюрные переносные устройства и довольно габаритные установки, напоминающие по внешнему виду большой котел.

Производители выпускают установки в разнообразных вариантах дизайна. Существуют модели в виде рефлектора, камина, напольной колонки на колесиках. Некоторое оборудование дополнительно оснащено варочной поверхностью для приготовления пищи в походных условиях

Средняя производительность газовых обогревателей – около 2900 Вт. Мощность моделей, дополнительно оснащенных вентилятором и тэном, достигает 4900 Вт. Площадь обогрева зависит от мощности прибора.

Устройство и принцип действия

Конвектор отапливает комнату за счет циркуляции воздуха через внутренний теплообменник благодаря естественной или принудительной конвекции.

В общем, работа нагревательного устройства происходит следующим образом:

  1. Сжиженное топливо поступает из газобаллонной установки на горелочноеустройство, где сгорает, образуя горячие дымовые газы.
  2. Дымовые газы под воздействием естественной или принудительной циркуляции, омывают внешнюю поверхность теплообменника, тем самым нагревая его до высоких температур.
  3. Холодный воздух, поступающий в него снизу, нагревается через развитую поверхность нагрева и выходит в помещение естественно или принудительно с вентилятором.
  4. Выпускной газовый коллектор задерживает продукты сгорания в теплообменнике, для максимального охлаждения и далее выводит их через дымоход или коаксиальную трубу в атмосферу. При использовании такой трубы, по внутреннему кольцу поступает горячий воздух для полноты сжигания газа в конвекторе, забор его происходит из атмосферы.

Для обеспечения процесса горения и передачи тепловой энергии в отапливаемое помещение конвектор выполняется из следующих конструктивных элементов:

  1. Газовая горелка организует процесс полного сжигания газы и передачу тепловой энергии в теплообменник.
  2. Теплообменник организует теплопередачу от дымовых газов к воздушным массам внутри помещения.
  3. Модуль управления выполняет температурный контроль и регулирование объема подачи газа.
  4. Дымоход или коаксиальная труба выводит продукты сгорания во внешнюю среду.
  5. Вентилятор осуществляет принудительную циркуляцию воздушной среды.
  6. Газобаллонная установка служит для хранения и транспортировке сжиженного газа к горелочномуустройству.

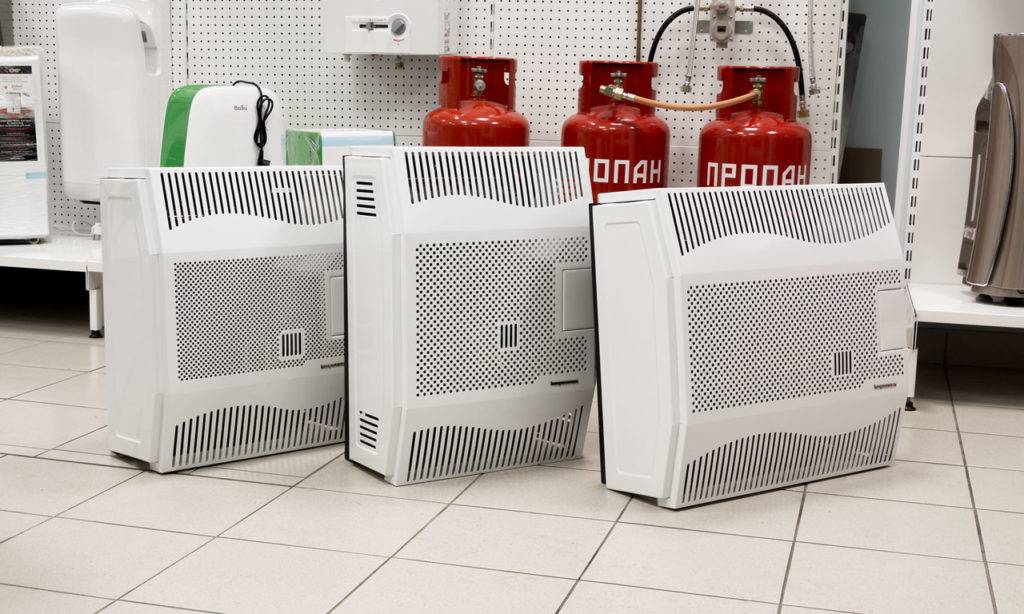

Гзовые конвекторы, работающие на баллонном газе

Подробности

Практика применения

Чаще всего в покупке и применении газового камина для обогревания дачного дома главным препятствием становится высокая стоимость газового топлива, и потому с первого взгляда применение баллончика газа не может быть более выгодным, нежели дровяное отопление.

Выгодно ли отапливать дачный баллонным газом? Приблизительную оценку цены отопления газом из баллончика можно узнать из таких расчетов:

  • Теплотворная способность кубического метра дров составляет 12% влажности, и по усредненным данным составляет от 2350 до 2530 кВт/ч, а вот у пропана такой параметр составляет 7600 кВт/ч.
  • КПД газового камина может быть 96%, а вариант с дровами даст не больше 26%.
  • Цена на кубометр дров составляет 1700 рублей, для пропана стоимость куба составляет 19 000 рублей.

В результате примерного сравнения получится, что для получения равносильного числа тепла из дров и пропана нужно 1.2 и 1.1 рубля. Итак, отопление посредством баллона газа по тратам на топливо будет выходить не дороже дровяного. Если учитывать тариф на перевозку и потери при рубке дров, то газ в баллоне может оказываться более выгодным.

Практическое применение газового камина

Газовый камин на баллонном газе, а точнее, использование пропана состоит в том, что топливо можно сжигать как смесь с воздухом в правильно выбранных пропорциях. Большая часть тепла будет передаваться каминному корпусу из чугуна, как в случае с форсуночными моделями, или в пространстве комнаты, как это бывает в горелках инфракрасного типа.

Для подключения и запуска газового форсуночного камина обычно приглашают специалиста из газовой службы или мастера фирмы, которая продает и устанавливает оборудование. В современных конструкциях камина топочная камера часто оформлена в виде имитации раскаленных углей или дров. Одну из камерных стенок делают из закаленного стекла, и потому при работе такого камина можно увидеть «живые» огни пламени.

Если исходить из расчетов, что на обогревание 10 квадратных метров комнаты нужен 1 кВт/с тепловой энергии, то для двух комнат по 20 квадратных метров дачного дома будет достаточно малого газового камина на 4 кВт. Расход пропана составляет 0.75 литра в час, а значит, за пару дней выходных траты составят 36 литров газа. Для отопления одной комнаты, что чаще всего практикуется в осенний и зимний период, а расход становится меньше, до 18 литров.

Катализаторные и инфракрасные камины

Горелки с беспламенным горением смогли показать себя, как эффективные и экономичные при отоплении относительно малых помещений в 15-20 квадратных метров. Конструктивно этот обогреватель сделан из стального корпуса и горелки высокотемпературного типа, которая установлена по центру устройства. В отличие от форсуночных чугунных вариантов, инфракрасные горелки дают возможность локально прогревать часть комнаты. Это удобно, если дачный дом выстроен в виде студии из одной огромной комнаты.

Полноценно обогревать эту постройку традиционным методом даже посредством угольной печи было бы накладно и сложно, и потому для загородного дома система инфракрасного типа на баллоне газа будет лучшим решением. Этот камин можно относительно несложно сделать собственноручно из газового промышленного обогревателя. Для эффективности работы требуется произвести замену переносного баллона на 5 литров подключением баллона газа от стационарной емкости для газов, устанавливая конструкцию на подставку из стали с отражателем из алюминиевой фольги.

Камины катализаторного типа используют в роли отопительных устройств для малоразмеренных комнат, где наличие открытого пламени не допускается из соображений пожарной безопасности. Конструктивно этот камин является оребренным алюминиевым корпусом с катализаторной капсулы и вентилятора, нагнетающим воздух в смеси с газом.

Окраска и маркировка газовых баллонов

Удивительно, но мир до сих пор не пришел к единой системе маркировки газовых баллонов. Поэтому при выборе источника горючего за границей необходимо изучить местные правила. В России все емкости с газовыми смесями, использующимися для готовки на плите, имеют белую поперечную надпись на однотонном красном фоне.

Пропан никогда не используется для заполнения баллонов в чистом виде. Однако надпись делается по превалирующему веществу. Это правило распространяется и на другие смеси

Все остальные сведения находятся на металлической табличке – своеобразном паспорте изделия. Это срок службы, заводской номер, масса пустой емкости, даты выпуска и следующей аттестации, товарный знак производителя, пробное давление.

Стандарты окраски и маркировки едины для метановых и пропан-бутановых смесей – для использования на кухне подходят только красные баллоны с белой надписью. Другие цвета могут означать, что емкость заполнена азотом, аргоном, аммиаком, гелием, фреоном.

По какой причине отдают предпочтение биокамину?

У рассматриваемого экокамина на жидком топливе существует огромная масса положительных характеристик, и напрочь отсутствуют недостатки. Во-первых, он никоим образом не загрязняет атмосферу и не нарушает окружающую среду и экологию, в отличие от каминов со встроенным дымоходом первоначально. Во-вторых, номинальная стоимость такого камина значительно ниже, чем у консервативного камина с дымоходом в наличии. Используемые материалы отличаются самым высоким качеством и современностью. Если вам не импонирует обычное пламя, то вы можете в любой момент положить в очаг специальный керамический муляж дров, который постоянно будет напоминать вам настоящий традиционный камин. Также вы существенно сэкономите свои денежные средства на топливе, потому что одной заправки вполне хватит как минимум на целых три часа в день. монтаж камина можно своевременно произвести как в городской квартире, так и в вашем личном частном загородном доме. Для облицовки можно использовать не только современные, но и классические варианты.

Устройство автоматики

По стандарту блок управления газовым камином включает в себя следующие компоненты:

  • элемент электрического зажигания – наличие данной составляющей не требует от пользователя подносить открытый огонь к точке выхода газа, благодаря чему обеспечивается надлежащая пожаробезопасность;
  • систему, контролирующую наличие огня – данная система предохраняет жителей дома от утечки газа, если огонь вдруг погаснет;
  • контроль опрокидывания – прекращает подачу газа, если топка меняет свое изначальное положение (как правило, такой системой оснащают напольные и настенные модели);
  • систему контроля режима горения – благодаря ей регулируются температурные показатели обогрева, задаваемые пользователем.

Некоторые модели могут включать климатические датчики. Эти датчики устанавливаются в отапливаемой комнате. Они фиксируют температуру помещения и синхронизируют полученные сведения с автоматикой камина. Таким образом, регулируется мощность работы обогревателя.

Устройство и принцип работы таких обогревателей

Обогреватели каталитического типа способны прогреть квартиру, пока не включили централизованное отопление, отапливать небольшой загородный дом на выходные, помогут не замерзнуть в гараже и решить ряд других вопросов по обогреву помещений. Большинство моделей очень компактны: их можно легко брать на дачу или в поход, всегда оставаясь в тепле даже за пределами дома.

Но к покупке такого обогревателя следует подходить с особой тщательностью, предварительно разобравшись в особенностях конструкции и принципах работы приборов.

Каталитические обогреватели могут работать не только на сжиженном баллонном, но и на газе, который подается по системе централизованного газоснабжения. Это зависит от технических возможностей конкретной модели

Каталитический обогреватель вырабатывает тепло в результате окисления топливной смеси, поступающей на катализатор – каталитическую пластину.

Благодаря отсутствию прямого пламени в процессе его работы не образуются вредные для здоровья продукты горения. Расход топлива при этом минимальный.

Тепло в каталитических приборах производится за счет химической реакции, запускаемой на поверхности катализатора. Газ подается на пластину через множество небольших отверстий, после чего начинается процесс окисления

Стандартные конструкции состоят из:

  • панели управления;
  • катализатора;
  • стального корпуса;
  • смесительной камеры;
  • диффузора.

Некоторые модели оснащаются специальными трубчатыми электронагревателями, служащими дополнительным источником тепла.

Главная рабочая деталь, на которой основана работа подобных отопительных приборов – пластина катализатора. Ее изготавливают из стекловолоконной сетки с напылением слоя палладия либо платины.

В качестве дополнительных конструктивных элементов может присутствовать встроенное устройство для розжига, термостат, автоматика отключения.

Принцип действия каталитического обогревателя кардинально отличается от тех, по которым работают остальные газовые приборы. В стандартных схемах тепловая энергия выделяется после воспламенения топлива, попадающего в горелку.

Система обогрева помещения каталитическим устройством выглядит по-другому:

  1. При включении поверхность катализатора постепенно разогревается и достигает температуры 200-500 °С в зависимости от выбранного режима.
  2. В это же время в смесительной камере греется воздушно-топливная жидкость.
  3. Пары сжиженного газа поступают на раскаленную каталитическую панель.
  4. Под воздействием катализатора запускается химическая реакция, обеспечивающая беспламенное горение.

Несмотря на компактные размеры, приборы производят довольно внушительный объем тепла, которого хватает на обогрев значительной площади.

При каталитическом горении топливная смесь полностью выгорает: в помещение не выделяется угарный газ, а уровень кислорода остается на прежнем уровне

Чаще всего аппаратами отапливают небольшие строительные объекты, гаражи, дачные домики, хозяйственные строения, палатки, теплицы, времянки. Использовать их для постоянного обогрева жилых помещений не рекомендуется, разве что на время строительства или ремонта, когда еще не подключена основная система отопления.

Камин своими руками

Возведение таких конструкций требует многих знаний и умений. Собственными силами можно возвести фальш-очаг, он без проблем удержится на плитах перекрытия. Для настоящей отапливаемой конструкции необходимо подойти со всей серьезностью. Проектировать надо начинать на этапе планирования дома.

Необходимые этапы:

  • выбрать модель и рассчитать ее мощность;
  • провести расчет фундамента и его совмещение с перекрытием пола;

запланировать и отобразить на схеме необходимые изменения в конструкции кровли; определить материалы и их количество для проведения всех видов работ, включая облицовку камина; создать эскизы и чертежи; предусмотреть безопасность использования, особое внимание уделить противопожарным мероприятиям. Прежде чем обратиться к специалистам за консультацией, надо представить свой будущий камин во всей красе

Начинают с эскиза, а затем переходят к детальной проработке деталей будущего обогревателя дома

Прежде чем обратиться к специалистам за консультацией, надо представить свой будущий камин во всей красе. Начинают с эскиза, а затем переходят к детальной проработке деталей будущего обогревателя дома.

Чертеж выполняется в четырех ракурсах: прямо, сбоку, сверху и виде в разрезе. Опытные мастера составляют подробные схемы с каждым рядом укладки кирпича и точными углами срезов элементов.

Самодельное изготовление газового камина

Ничто не мешает собрать камин своими руками. В этом нет ничего сложного, от сборщика потребуются прямые руки и хорошие инструменты. Газовая горелка для камина является сердцем прибора. Она устанавливается в заранее подготовленный металлический каркас и подключается через регулирующий кран к газовому баллону через гибкие шланги. Также возможна его установка в полноценную кирпичную кладку.

Вообще, самодельный газовый камин обойдётся значительно дешевле своих заводских собратьев. Цена одного огнеупорного кирпича обойдётся в 45-50 рублей, их нужно всего несколько десятков, чтобы оборудовать топку. Внешняя часть камеры сгорания выкладывается уже из обычного кирпича, аналогичным образом отделывается портал. Для монтажа кладки приобретается специальная огнеупорная смесь – она продаётся во многих строительных магазинах. Остаётся дооборудовать готовый камин дымоходом и горелкой.

Металлический камин обойдётся в стоимость листового железа. Выбирайте листы толщиной не менее 3 мм, чтобы они не прогорели под воздействием пламени. Портал выполняется из любых доступных строительных материалов, в том числе и из кирпича. Если лень возиться, купите уже готовый портал – цены на них не такие высокие, как на сами топки.

Газовые камины характеризуются довольно высокими расценками. Их стоимость достигает до 500 тыс. рублей и даже больше. Поэтому перед покупкой необходимо ознакомиться с отзывами владельцев.

Faber The BUZZ, Александр, 37 лет

Перед покупкой газового камина искал отзывы в интернете – их очень мало. Взгляд упал на переносную модель, которую можно было бы поставить на площадке с барбекю и наслаждаться теплом в осенние холода. Судя по всему, Faber является ведущим брендом, так как ничего другого я в наших магазинах не нашёл. Купил, установил на участке, покупкой полностью доволен – легко разжигается, не шумит, не требует подкладки дров. Подключаю к большому газовому баллону, хватает на месяц при регулярном использовании. Но цены на все эти камины просто неадекватные – этот я взял за 123,5 тыс. рублей. Всё остальное ещё дороже.

Napoleon BGD36, Леонид, 42 года

Не знаю, что можно сказать о газовом камине – работает и работает, пламя есть, в топке имитация дровяной кладки. Управляется с пульта дистанционного управления, для установки собрали из кирпича небольшую нишу, как бы повторяющую реальный дровяной камин. Нишу отделали штукатуркой, гипсом и керамической плиткой, сверху пару статуэток поставили. Газовая труба от магистрального газопровода подходит сбоку, покрасили её в белый цвет, чтобы на фоне декоративного плинтуса не выделялась. Пламя вполне реалистичное, разве что не потрескивает. Мощность 5 кВт, но в качестве самостоятельного источника тепла использовать камин не получится – у него это тепло вылетает в трубу. Но как достойное украшение интерьера взять его стоит.

Faber Fyn 450, Антон, 32 года

Лучше бы я взял модель на биотопливе – с ним меньше мороки. Началось всё с проблем с газовиками. Они не давали провести газовую трубу в стене. Логических объяснений отказу не было, нельзя и всё тут. Кое-как договорились, что она пойдёт не посреди стены, а ближе к полу, хотя и это является нарушением. Изначально вообще сказали сверху подводить, но вопрос всё-таки решили. С дымоходом начались придирки от пожарных – они требовали, чтобы он выходил от окон на расстоянии не менее метра (получалось меньше). Проблему решили, но в комнате потребовали сделать отдушину – и это с агрегатом с закрытой камерой сгорания. Отдушину сделал, после приёмки заложил её гипсовой штукатуркой. Сам камин огорчил постоянным срабатыванием защиты от потухания, пришлось вызывать сервисного мастера. Денег отвалил кучу, а получил одну головную боль.

Ballu BOGH-15E

Страна производитель – Россия. Модель инфракрасного типа предназначена для уличного обогрева и освещения. Конструкция имеет форму вертикально расположенной колбы.

Подходит для установки в зоне барбекю во дворе дачи. Особенностью модели является возможность регулировки высоту пламени, которое можно осуществлять вручную и дистанционно с помощью пульта управления.

Корпус обогревателя выполнен из легированной стали, которая обладает повышенной стойкостью к коррозии. В качестве защиты прибора от атмосферных осадков служит четырёхгранный отражатель, расположенный сверху конструкции.

Площадь его поверхности – 0,5 кв. м. Модель имеет многоуровневую систему защиты. При наклоне пламени более чем на 45 градусов, оно гасится термоэлектрическими датчиками, которые перекрывают подачу газа. Они же следят за возможной утечкой газа.

Мнение эксперта
Чебатков Максим Павлович
Специалист по бытовой техники и её ремонту

Мобильная конструкция легко перемещается по ровным поверхностям за счёт встроенной колёсной базы. В нижней части корпуса есть грифельная магнитная поверхность. При размещении на летних террасах кафе на ней можно размещать рекламу.

Технические характеристики:

Достоинства:

  • 100% сгорание топлива;
  • повышенная отдача стеклянной колбы;
  • возможность дистанционного управления;
  • привлекательный внешний вид;
  • несколько режимов интенсивности горения;
  • мобильность.

Главный недостаток:

высокая стоимость.

Преимущества газовых каминов

Камин на газу обладает массой преимуществ перед дровяными и электрическими моделями. Возиться с дровами под силу не каждому – их нужно нарубить, подсушить, организовать кладку для хранения. В городской квартире кладка займёт безумно много места. А сгоревшие остатки дров нуждаются в утилизации. Плюс потребуется серьёзный дымоход. Достоинства – лёгкий запах дымка, уютное пощёлкивание сгорающей древесины, вид натурального пламени.

Электрические камины и вовсе не являются каминами – это самая обычная имитация. Она реализуется с помощью ЖК-дисплеев с циклично воспроизводимым видеороликом. Также встречаются варианты, где испаряется и кипит жидкость, подсвечиваемая лампами. Эффект живого пламени реализуется и с помощью специальных ламп, создающих довольно впечатляющую картину. Плюсы – не нужен дымоход, не нужно возиться с угольками. Минус – имитация она и есть имитация, без всяких комментариев.

Газовый камин на баллонном газе станет отличной альтернативой имитациям и дровяным каминам. Рассмотрим его преимущества:

  • Лёгкость в монтаже – достаточно установить в нужном месте и подключить к дымоходу.
  • Не нужно складировать дрова – солидная экономия места в квартире или загородном доме.
  • Мгновенный розжиг без какой-либо возни – наслаждайтесь живым пламенем сразу же после включения.
  • Живое пламя – это не имитация, хоть и не слышно пощёлкивания дров.
  • Не нужно возиться с уборкой золы, угольков и недогоревших поленьев.

Есть и некоторые минусы:

  • Газовое оборудование само по себе не очень безопасное.
  • Каминам на газе требуется регулярное обслуживание.
  • Необходимость в организации дымохода – в квартире это может оказаться проблемой.

Тем не менее газовые камины – это компромисс между электрической имитацией и классическими дровяными образцами.

Проблема с организацией отвода продуктов сгорания решается установкой коаксиальных дымоходов для каминов с закрытыми топками.
