Домашний турник своими руками: чертежи, схемы, фото

Выбор материалов

Обычно домашний турник делают из металлических труб. Они бывают круглого и прямоугольного (квадратного) сечения. Прямоугольные при одинаковом сечении (диаметр и диагональ) и толщине стенки имеют большую жесткость, выносят большую нагрузку. Но если труба сминается, то прямоугольная резко преломляется, а круглая медленно сгибается. Чтобы этого не происходило, выбирайте стенки потолще (от 2,5 мм и больше). Турник получится тяжелее, но будет более надежным, сможет выдерживать большие нагрузки.

Если стены позволяют, можно навешивать тяжелые конструкции

Еще надо выбирать трубы для турника по удобству. Если говорить об эксплуатации, то удобнее в руку ложится круглая. Зато прямоугольную проще варить, так как для круглой требуется более высокая степень мастерства. Еще прямоугольная лучше «ложится» на стену, площадь опоры у нее больше

Это важно для настенных конструкций. Видимо поэтому рамы и стойки домашних турников делают из квадратной (профилированной) трубы, а перекладины — из круглой

Еще турники для дома делают из дерева. Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать.

Надежность — самое важное. И в конструкции и в крепеже. Несколько слов о виде стали, которую можно и нужно использовать

Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо

Несколько слов о виде стали, которую можно и нужно использовать. Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо.

Крепление тоже должно быть надежным

Еще можно сделать турник для дома или улицы из нержавеющей стали. На раму переводить дорогой материал вряд ли разумно, а вот перекладины можно сделать и из нержавейки. Только не берите трубы из пищевой нержавейки — их делают с тонкими стенками, так что часто они не выдерживают и гнутся. Берите хорошую легированную конструкционную сталь. Она не поржавеет и выдержит солидные нагрузки. Но тут есть другой момент: труба может оказаться слишком гладкой, что неудобно. При хватах, руки могут скользить.

Какой металл использовать?

Надежность – залог успеха, хороший девиз для работы по установке собственного турника. Можно воспользоваться обычным черным металлом. После процесса сварки ее чистят, обрабатывают и красят.

Для уличного турника стоит позаботиться еще и об антикоррозийном покрытии. Следует использовать порошковую краску, она меньше будет скользить в руке при подтягиваниях.

Как установить?

Чтобы установить каждый из турников, стоит придерживаться инструкции. Повесить трубу для подтягиваний несложно, ведь понятная инструкция даёт исчерпывающую рекомендацию по установке. Для раздвижного она включает ряд шагов.

Две пластины закрепить болтами так, чтобы они были в параллельном положении.
В пластинах есть отверстия, куда будут вставлены концы трубы
При помещении трубы в соответствующие отверстия важно соблюдать осторожность.
Вставив трубу в отверстия, отвести шпильки до упора в пластины.
Снаряд готов к эксплуатации.

С распорным турником всё проще.

Собрать трубу в целостную конструкцию, подготовить элементы пружин к установке.
Закрепить пружинным механизмом между стен, выполнив активацию пружинного механизма.
Снаряд готов к эксплуатации

Вешать и снимать можно неоднократно по необходимости, но важно не злоупотреблять этим – механизм может терять упругость пружин со временем, что приводит к снижению срока службы спортивного инвентаря.

Чтобы произвести крепление наддверного турника, нужно выполнить несколько действий.

1. Собрать в целостную конструкцию все элементы перекладины, следуя технической документации. Нежелательно пренебрегать документами, которые поставляются вместе с товаром. В них содержится полезная информация о спортивном снаряде, которая может понадобиться в процессе установки и эксплуатации турника.
2. Расположить спортинвентарь в месте, где он будет закреплён. Подогнать размеры и отметить маркером точки, где будут установлены болты.
3. Просверлить отверстия, и вставить необходимые крепления.
4. Проверить и убедиться в том, что перекладина держится на креплениях качественно. Турник готов к использованию.

Съемный турник в дверной проем – отличное решение для любой квартиры. О характеристиках тренажера можно узнать из видео ниже.

Схемы и размеры

Схемы турников — вот что важно. Важны диаметры труб, толщина стенок. Это действительно важно, а размеры приблизительны

Они могут меняться в зависимости от роста и размеров человека. Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно

Это действительно важно, а размеры приблизительны. Они могут меняться в зависимости от роста и размеров человека

Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно.

Эту модель называют три в одном (3 в 1), так как она позволяет тренировать почти все мышцы

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват. Разные размеры, похожие конструкции

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Схема и размеры снятые с готового настенного турника

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Это самодельный вариант, сделанный по фабричной модели

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Размеры — под небольшой рост

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Турники для двора

Во дворе обычно ставят более сложные конструкции: нет необходимости экономить место, поэтому делают как можно более комфортную модель. При этом стоит подходить к вопросу взвешенно: чтобы сделать турник надежным, нужны трубы с солидной толщиной стенки, а они недешевы. Поэтому раз уже есть стойки и перекладины, можно сделать шведскую стенку и крепление для качелей — чтобы могли и дети играть, и взрослые тренироваться.

Турник для улицы: чертеж с размерами

Обратите внимание на то, что стойки попарно соединены перемычками. Перемычка закапывается в землю и служит для стабилизации положения при боковых нагрузках. На что еще обратить внимание — на глубину, на которую закопаны столбы

Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания. По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются

На что еще обратить внимание — на глубину, на которую закопаны столбы. Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания

По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются.

Как установить?

Прежде чем устанавливать турник, нужно выбрать оптимальное место, где перекладина будет мешать меньше всего, особенно если это несъемная конструкция. Если для крепления турника выбран дверной проем, необходимо обязательно проверить качество деревянной части отделки. Старое, рыхлое дерево может не выдержать веса занимающегося человека, что приведет к обрушению конструкции.

Если место для установки снаряда выбрано в коридоре, то нужно определить, из чего выполнены стены, чтобы подобрать правильный способ крепежа, так как для бетонной или кирпичной стены – один порядок действий, а для обшитой гипсокартоном – другой.

Определив необходимое, можно устанавливать турник.

На выбранной высоте делается отметка, куда снаряд будет упираться одним концом.
С помощью перекладины, длиной чуть короче ширины двери или коридора, и уровня определяется вторая точка упора. Положение турника должно быть параллельно уровню горизонта для правильной разработки мышц.
Если устанавливается распорный турник, то этого достаточно. Остается только выкрутить концевые трубки снаряда до полного упора в стены или дверной проем в отмеченных точках.
Для установки раздвижного турника или дополнительной фиксации распорного необходимы саморезы длиной не менее толщины доски, из которой сделаны косяки дверей, или анкерные болты длиной около 80 мм для каменных стен. Анкера можно заменить дюбелями.
В дверном проеме перекладину закрепить на саморезы с помощью отвертки или шуруповерта.
На каменной стене в намеченных местах высверлить перфоратором необходимое количество отверстий диаметром и глубиной под анкер или дюбель

Важно следить, чтобы канал проходил строго перпендикулярно стене, а получившиеся отверстия не были слишком широкими. В идеале анкер/дюбель должен входить в канал под усилием.
Зачистить каналы от пыли с помощью пылесоса.
Вставить анкера и закрепить турник с помощью болтов, вкручивая их до упора, но без фанатизма.
Если используются дюбеля, то каналы аккуратно залить клеем ПВА, сам дюбель тоже обмазать клеем и вставить в отверстие

Оставить на сутки до полного высыхания. Через день можно устанавливать турник.

Если стены обшиты гипсокартоном, то место крепления турника необходимо укрепить. Для этого необходимо выполнить следующие действия.

• В намеченных местах проделать отверстия до основной стены.
• Продолбить стенку вглубь на пару сантиметров.
• В зазор между стеной и гипсокартоном уложить любой выравнивающий раствор (алебастр, цемент, ротбанд или другие). Можно промежуток заполнить пенопластом, чтобы избежать проваливания раствора.
• Один конец перекладины, подходящей по диаметру, обмотать пленкой и вставить в отверстие. Второй конец закрепить на нужной высоте с помощью подпорки.
• Убрать излишки раствора и оставить конструкцию до высыхания.
• Когда раствор высохнет, извлечь перекладину и повторить действия для второй стены.
• В получившиеся отверстия крепится тренажер.
• Все, межстенный турник установлен, можно заниматься спортом.

О том, какие существуют особенности распорного турника для дома, смотрите в следующем видео.

Требования

Если человек решил сделать для себя спортивный турник самостоятельно, то перед его проектированием и установкой нужно чётко понимать, каким требованиям такой снаряд должен соответствовать.

Во-первых, швы, выполненные при помощи сварки, должны быть качественными, надежными, аккуратными, без изъянов.

Во-вторых, все несущие элементы турника должны быть изготовлены из металла. Дерево в этом случае не применяется по ряду причин.

В-третьих, выбор трубы — одно из самых основных правил. Лучше, если труба будет круглая, поскольку, в отличии от квадратной, гнется она плавно. Второй вариант непрактичен, так как под нагрузками может резко согнуться, и травм в таком случае будет не избежать. Иногда все же возможно применение квадратной трубы, но при условии, что предел прочности не превышен. Между прочим, в эпоху Брежнева в СССР изготавливали качественные металлические гардины, можно использовать их. По прочности они одни из первых.

В-четвертых, во время тренировок на снаряде особая нагрузка приходится на его углы

Поэтому на эти места следует обратить особое внимание

В-пятых, если решено разместить снаряд дома, то стены под него должны быть капитальными, прочными, крепкими ,готовыми выдерживать большие нагрузки.

Виды и особенности турников

Спортивные конструкции, предназначенные для улицы, разнообразны и обеспечивают выполнение упражнений для поддержания физической формы. На территории загородного дома можно сделать своими руками удобный турник, который подойдёт взрослым и детям. При этом нет необходимости сооружать полноценную спортивную площадку, так как существуют универсальные виды конструкций. Особенность такого подхода заключается в отсутствии больших финансовых затрат на приобретение комплекса готовых спортивных сооружений.

Турник не занимает много места и удобен в эксплуатации

С брусьями

Спортивная конструкция с брусьями представляет собой две вертикальные стойки, на торцах которых расположена горизонтальная планка. Две таких конструкции устанавливаются параллельно друг другу и имеют высоту около 2 м. Параметры турника при самостоятельном изготовлении определяются в зависимости от роста пользователей.

Брусья могут быть отдельным турником или же скрепленным с другим

Брусья могут быть высотой чуть больше роста пользователя или же примерно до уровня груди. Определённый параметр зависит от упражнений, которые будут выполняться на конструкции. В любом случае концы верхних перекладин выдаются в стороны, то есть длина элементов больше, чем ширина между опорными стойками. Это обеспечивает удобство в процессе спортивных занятий.

Перекладины

Классическая перекладина — две опорные стойки, на концах которых вверху закреплена планка. Турник удобен для подтягиваний и прост в изготовлении. Высота изделия должна быть больше роста пользователя примерно на 0,7 м.

Несколько совмещенных перекладин функциональны для спортивных занятий

Обычная перекладина имеет устойчивые опоры, а верхняя планка более тонкая, чем стойки. Это необходимо для удобной эксплуатации сооружения. Перекладины часто совмещены с другими вариантами спортивных конструкций, но при этом их легко сделать своими руками.

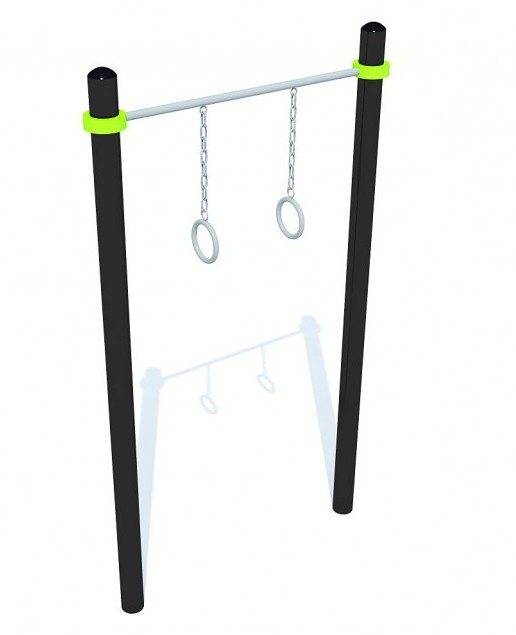

Перекладина с кольцами или канатом

Обычную перекладину можно сделать более функциональной, если дополнить её гимнастическими кольцами или канатом. Такие элементы можно приобрести в спортивном магазине, а перекладину сделать своими руками. В результате этого стоимость турника будет минимальна, а его функциональность будет высокой.

Кольца или канал для перекладины могут быть съёмными

Съёмные кольца делают турник практичным, а длина колец подбирается в зависимости от роста пользователя. Верёвочная лестница, прикреплённая к перекладине, будет удобна для детей.

Шведская стенка

Перекладины и брусья часто сочетаются со шведской стенкой, представляющей собой лестницу. Самостоятельное изготовление конструкции отличается трудоёмкостью и сложностью. Готовый элемент можно приобрести в крупных спортивных магазинах.

Брусья часто дополняют шведскую стенку

На загородном участке шведская стенка может быть установлена около стены дома или же просто на выделенной площадке для занятий

Шведская стенка может быть изготовлена из дерева или металла, но в любом случае важно определить параметры сооружения, например, расстояние между перекладинами, ширину и высоту

Польза турников

Спортивные комплексы разнообразны, но всегда приносят большую пользу для физического здоровья человека. Детские или взрослые турники позволяют выполнять различные упражнения, которые подбирают в зависимости от необходимого результата. При этом турник должен обладать оптимальными параметрами для комфортных занятий спортом.

Турник, установленный на улице, позволяет решить следующие задачи:

• расслабление позвоночника обеспечивает простое висение на перекладине, высота которой больше роста пользователя. При этом мышцы спины расслаблены, а такие упражнения рекомендованы после длительной работы за компьютером;
• корректировка осанки у детей или подростков возможна с помощью упражнений на перекладине, брусьях или шведской стенке. Взрослым турники позволяют сохранить физическую форму;
• турник на даче или в частном доме нередко служит местом для просушки одеял, выбивания ковров. Поэтому спортивный тренажёр удобен и в бытовых целях;
• наличие перекладин позволяет привить детям любовь к физическим упражнениям и здоровому образу жизни. Взрослые могут легко поднять себе настроение пятиминутной зарядкой.

Функции турника могут быть различными, но основное его назначение заключается в выполнении упражнений для поддержания формы и здоровья. Это необходимо взрослым и детям, а спортивная конструкция должна быть безопасной.

Виды

Турники в продаже могут быть представлены в двух основных видах: складном и разборном. Стационарные модели чаще всего выполняются своими руками.

Складной

В зависимости от модели, данный вид напольного турника можно складывать в двух вариациях: вертикальной и горизонтальной. Элементы его конструкции оснащены шарнирными узлами и позволяют сложить «снаряд» не разбирая его. Сложенный таким образом турник можно хранить в узком месте с достаточной высотой свободного пространства, например, за шкафом.

Разборный

Хранение и перевозка такого турника осуществляется в разобранном виде. Все детали его конструкции имеют соединения, оснащенные винтовыми креплениями. При их развинчивании турник разбирается на составные части:

• рабочая перекладина;
• вертикальные стойки (каждая может делиться пополам);
• «подошвы» (могут состоять из нескольких частей);
• различные приспособления для дополнительных упражнений;
• соединительные перекладины и другие крепежные детали.

Основным отличием перемещаемых турников является ценовая планка, определяемая функциональностью «снарядов». На данный параметр также влияет наличие или отсутствие средств антискольжения на рабочих поверхностях. В их качестве могут выступать прорезиненные мягкие накладки или покрытия, прокатные рифления.

Другим фактором, определяющим ценовую нишу, является бренд, под которым выпускается тот или иной спортивный станок.

Плюсы и минусы самодельного турника

Турник может быть спаренным, с несколькими перекладинами, иметь несколько уровней. Для большой семьи такой спортивный тренажер будет большим подспорьем, ведь занятия спортом всегда полезны для здоровья

При создании подобных спортивных сооружений важно принимать во внимание рост членов семьи. Турник еще полезен тем, что он является естественной опорой, к которой можно прикрепить:

• боксерскую грушу;
• баскетбольное кольцо;
• присоединить брусья;
• повесить канат для занятий гимнастикой.

Турник имеет неоспоримые достоинства:

• в любое время года можно бесплатно развивать свою физическую форму;
• дает возможность снимать стресс, ликвидировать отрицательные эмоции;
• полезен он для позвоночника, способствует развитию правильной осанки;
• для детей турник тоже необходим, он стимулирует здоровое развитие юного организма.

Польза

Занятия на турниках предназначены для развития силовой выносливости, придания подтянутого и спортивного вида, оказывают благоприятное воздействие на осанку, особенно у подростков. Даже просто вися на перекладине на протяжении нескольких минут полезно скажутся на позвоночнике и спинных мышцах. Подтягивания почти молниеносно улучшат состояние людей, которым приходится много сидеть, придавая легкость и бодрость, ведь стабилизируется кровоток, позвоночник выравнивается и вытягивается, что убирает напряжение.

Турники и брусья также подойдут тем, у кого есть сколиоз, после травм спины, когда нельзя поднимать штанги и давать другие значительные нагрузки.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

Какие мышцы работают

К их числу относятся:

• спинные (включая стабилизаторы позвоночника);
• плечевые;
• грудной клетки;
• рук;
• прямые с косыми (стабилизирующие корпус);
• межреберные.

Силовая стойка с турником брусьями, рукоятями

Это самый громоздкий вариант для его размещения лучше всего выделить у себя в квартире комнату под спортзал, понятно что это далеко не каждому доступно. Такие стойки чаще всего ставят в фитнес-залах. Какие упражнения можно делать на силовой стойке, какие ее преимущества по сравнению с другими вариантами?

• Обычные подтягивания, с различными хватами
• Отжимания на брусьях
• Поднятие ног в висе в тренажере

Силовая стойка — турник

Силовая стойка — турник

Особых преимуществ перед другими видами я лично не вижу, упражнения на пресс можно делать лишь чуть более удобно чем на обычном турнике, при этом этот спортивный снаряд очень громоздкий и дорогой.

Вывод: в своей статье я описал большинство возможных вариантов турников для дома: турник в дверной проём, межстеновой турник — перекладина, и другие предназначенные для тренировки мышц спины, рук и пресса, какой из них предпочесть решать вам уважаемые читатели.
