Как сделать монтаж распашных ворот своими руками? Обзор Привода и автоматика – Инструкция

Блоки автоматики для распашных конструкций ворот

Конструктивно блок управления и автоматики для распашных ворот ничем не отличается от систем, используемых для откатных схем. Основные отличия конструкций заключаются в расположении концевиков и механизме открывания распашных ворот.

Если в откатных системах для перемещения полотна применяется зубчатая рейка, ремень или цепь, то в распашных конструкциях используются более сложные системы;

Рычажный привод с парой электродвигатель-зубчатая линейка; Мотор-редукторы с поворотным фланцем и рычагом; Линейные приводы. Чаще всего это электромотор с вращающейся резьбовой втулкой и длинной шпилькой.

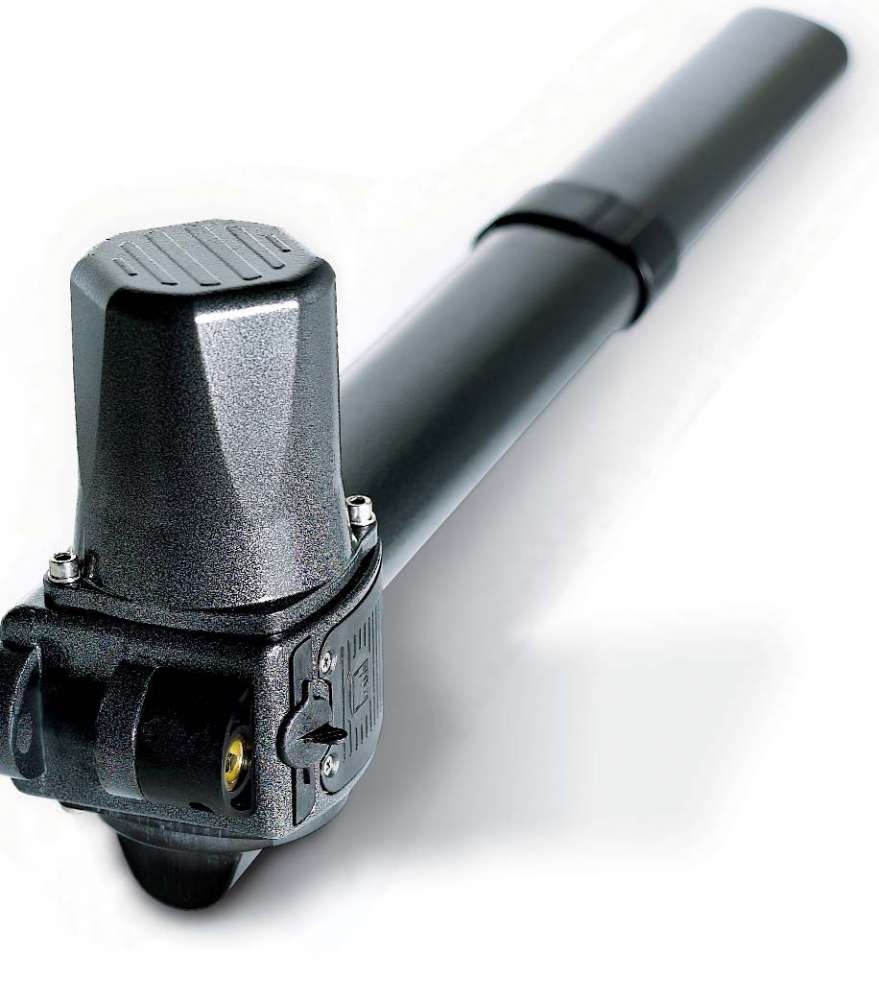

В качестве примера можно посмотреть комплект автоматики и привод для распашных ворот китайской компании Miller Technics, ее продукция пользуется спросом из-за очень неплохого качества, кроме того, цена на комплекты с линейным приводом стоят вдвое дешевле рычажных и моноблочных.

Комплект автоматики с линейным двигателем стоит около 500 EUR.

Одним из преимуществ автоматических систем с линейным двигателем является высокая устойчивость к ветровой нагрузке. Это продиктовано особенностью расположения точки крепления опорного кронштейна на створке ворот. В любых других системах рычаг крепится очень близко к оси вращения створки, поэтому любой удар по воротам может иметь катастрофические последствия для системы автоматики и подшипников привода.

Для примера можно рассмотреть систему Miller Technics4000 Standart.

В комплект входят следующие детали и узлы:

Два линейных электродвигателя; Блок автоматики со встроенным радиодекодером; Сигнальная лампа и комплект фотоэлементов; Пульт для дистанционного управления на основе четырехканального приемо-передатчика и с обратной связью.

В модификациях MAXI устанавливаются дополнительные аккумуляторы, в модели SMART система автоматики имеет встроенный модуль GSM. Это повышает комфорт и безопасность работы систем автоматики и управления распашными воротами.

Система автоматики может устанавливаться на любые ворота – кованые, сплошные из профнастила или из сэндвич панелей с шириной проема не более 4 м. Кроме того, при выборе наиболее подходящего варианта для линейных типов привода нужно учитывать три базовых размера, которые влияют на работоспособность.

Схема выполнения замеров базовых расстояний приведена ниже.

Для линейных моторов Miller Technics4000 Standart расстояние D должно составлять не более 170 мм, в противном случае автоматика не сможет открыть распашные ворота до конца.

Автоматическая система недаром пользуется большей популярностью, чем рычажные модули. Во-первых, если питание выключено, линейные двигатели при закрытых воротах работают, как упоры. Вся нагрузка от ветра или удара приходится на линейные приводы.

Во-вторых, если по стечению обстоятельств дом и автоматическая система обесточены, это не значит, что открыть ворота невозможно. На опорной части привода можно открыть защелку и разблокировать винтовую пару специальным воротком.

В третьих, комплект из двух приводов и автоматика для распашных ворот работают очень комфортно и точно, нет ударов при открытии и закрытии створок, как это бывает при нарушении синхронности автоматического управления. Если правильно подобрать мощности привода и настройки автоматического блока, распашными воротами можно легко убирать снег перед въездом во двор.

Монтажные работы

Прежде всего следует учесть способ открывания распашных ворот. Например, створки могут открываться внутрь или наружу. Исходя из этого следует подобрать соответствующую автоматику. Непосредственно перед установкой подготовьте следующий материал и инструмент:

  • молоток;
  • изолента;
  • рулетка;
  • шуруповерт;
  • плоскогубцы;
  • дрель.

Также подбирается соответствующий электропривод. Он бывает двух типов:

  1. Линейный.
  2. Рычажный.

Как определить какой из них нужен вам? Если внутреннее расстояние между опорными столбами составляет до 1,5 м, то необходим линейный. В таком случае автоматика не будет иметь рычагов, а соответственно меньше занимать места на воротах. Если же расстояние более 1,5 м и достигает до 3 м, то следует приобрести рычажный механизм. Этот привод также неприхотлив просто предназначен для больших нагрузок. Кроме всего прочего, следует выбрать необходимые комплектующие. Для этого необходимо учесть ветровую нагрузку.

Если вы обнаружили что ход створок затруднителен, то определите неполадку и сразу ее устраните. Одна из возможных неполадок, это движение створок не по уровню. Причина этому наклоненный столб опоры. Как следствие это отрицательно влияет на автоматику. Когда все недочеты устранены, то можно приступать к установке автоматики на воротах.

Фундамент под распашные ворота. Как качественно сделать самостоятельно?

Многие хозяева частных угодий уделяют особое внимание их обустройству, самостоятельно изобретая различные полезные вещицы. Одними из таких изделий являются дворовые ворота, которые в некоторой степени выступают лицом любого частного участка

Одними из таких изделий являются дворовые ворота, которые в некоторой степени выступают лицом любого частного участка.

Для собственноручного изготовления лучше всего подойдут стандартные распашные ворота. Но для того чтобы смастерить действительно добротное сооружение, которое прослужат не один год, следует тщательно подготовить надежный фундамент.

Для дворовых распашных ворот этот элемент конструкции является определяющим. Дело в том, что от прочности фундамента зависит ровность и нормальное функционирование створок.

Если при строительстве ворот сделать ненадежную подземную основу, через некоторое время в процессе пользования, опоры начнут сначала проседать и наклонятся, а затем расшатываться.

В результате произойдет деформация всей конструкции.

Чтобы такого не случилось нужно уделить особое внимание подготовке монолитного фундамента, который делается по специальной строительной технологии. Хороший фундамент для домашних ворот представляет собой тщательно укрепленные щебнем и цементным раствором подземные основания столбов или всего поземного пространства в области расположения конструкции

Хороший фундамент для домашних ворот представляет собой тщательно укрепленные щебнем и цементным раствором подземные основания столбов или всего поземного пространства в области расположения конструкции.

На сегодняшний день выделяются несколько типов таких фундаментов:

Фундаментальное укрепление опор. Сначала делаются замеры и в установленных для опорных столбов местах, выкапываются ямы. Затем в них по уровню устанавливаются стойки в виде металлических труб и углубления засыпаются и укрепляются цементным раствором. Это самый простой тип фундамента.

Для большей надежности многие мастера обкладывают трубы облицовочными кирпичами. В этом случае в определенных местах к трубе, привариваются специальные закладки-держатели для будущего крепления петель.

При необходимости внутренняя основа кирпичного столба укрепляется армированием из железных прутьев и заливается строительным раствором.

Заливка бетоном основания столба

Сплошной фундамент траншейного типа. Такое устройство подземного основания ворот наиболее надежное. В этом случае выкапываются не только ямки для несущих опор, а вырывается цельная траншея на протяжении всей длины ворот. Продолговатое углубление изнутри укрепляется арматурной сеткой, затем в определенных местах в отдельные ямки устанавливаются по вертикальному уровню опорные столбы. В итоге вся траншея засыпается щебнем и заливается цементной смесью.

Сплошной фундамент траншейного типа

Каждый из этих видов фундаментов подготавливается на основе величины и веса общей конструкции ворот. Если вы планируете смастерить небольшие распашные ворота шириной до 5 и в высоту до 2 метров, можете выбрать первый вариант и просто укрепить опорные столбы.

Если же вы хотите сделать массивные металлические ворота с калиткой до 10 метров в ширину, вам лучше выкопать траншею и подготовить основательный сплошной фундамент.

Виды автоматических ворот

Высокая стоимость покупных моделей автоворот отпугивает владельцев загородных участков от такой покупки.

Если бюджет ограничен, самодельные автоматические ворота — это идеальный вариант.

Автоматические конструкции бывают таких видов:

  • гаражные;
  • откатные;
  • распашные.

Автоматические конструкции делятся на 3 типа

Распашные конструкции

Самые популярные и давно известные — это распашные конструкции. Они состоят из 2 створок, которые крепятся на боковых столбах с помощью 2-3 петель. Отличаются большой надёжностью. Минус — необходимость в дополнительном месте для открывания снаружи или внутри участка.

Распашные врата преимущественно устанавливаются в узких проездах, где другие конструкции не подойдут. В этом случае надёжность будет самая лучшая. Ещё одним минусом таких ворот является необходимость в укреплении опорных столбов. Если они не будут иметь достаточной жёсткости, то со временем наклонятся внутрь, что приведёт к заклиниванию створок.

Также при установке автоматики на такой тип ворот нужно покупать два механизма, которые будут синхронно работать, в отличие от других типов, где необходимо приобретать один электрический двигатель.

В этом видео вы подробнее узнаете об автоматических воротах:

Откатная разновидность

Откатные ворота отличаются удобством в использовании. В открытом положении они находятся вплотную к забору и практически не занимают места на участке. Кроме этого, в таком типе ворот есть три вида опор.

В зависимости от опорной поверхности откатные ворота бывают:

  1. Консольные. Опорой выступают роликовые механизмы, которые с помощью кронштейнов или болтов крепятся к бетону. Располагается такой механизм вне зоны проезжей части. На практике конструкции с нижними роликовыми механизмами-опорами и верхними направляющими считаются самым надёжным и удобным вариантом. В основном такие конструкции ворот и устанавливают.
  2. Рельсовые. Снизу на проезжей части по всему периметру устанавливается направляющая рельса, по которой ездят ролики, приваренные к створкам. На сегодняшний день она утратила свою популярность, так как её можно установить не на всех поверхностях, а также нужен постоянный ремонт и чистка направляющей.
  3. Подвесные. Для них характерна верхняя направляющая. Сами створки передвигаются на роликах. Их монтируют в местах, где требуемая высота ворот более 2 метров. При необходимости такой тип ворот может состоять из 2 частей. Устанавливают двойные подвесные конструкции в местах, где нет достаточно места по бокам для установки одностворной конструкции.

У откатных конструкций имеются свои нюансы

Откатные ворота используют во многих областях: частных, производственных и т.п. Такой тип ворот наиболее удобен, так как не требует дополнительного места перед въездом.

Минусами конструкции являются:

  • необходимость установки фундамента;
  • более сложная конструкция, по сравнению с распашными;
  • при узком проезде откатные конструкции не установить, так как потребуется минимум 4-5 метров в сторону от проезда для их размещения в открытом положении.

Гаражные типы

Для гаража подойдут все три вида конструкций.

Но, как правило, выделяют следующие разновидности:

  • подъемно-поворотные;
  • секционные;
  • роллетные.

Как сделать актуатор самостоятельно

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

  • винтовые домкраты;
  • приводы спутниковых антенн;
  • электромоторы с усилием от 120 Н;
  • стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

  • профильные трубы;
  • лист стали толщиной 4 мм;
  • два винтовых домкрата;
  • два стеклоочистителя от автомобиля;
  • шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

  • болгарка с дисками по металлу;
  • сварочный аппарат, маска, электроды;
  • электрическая дрель.

Последовательность сборки:

  1. Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
  2. Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
  3. Болгаркой срезают основание подъемного механизма.
  4. Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
  5. Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
  6. В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
  7. На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
  8. Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
  9. По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
  10.  Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

  1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

  2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
  3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

  4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
  5. Собрать раму на специальной ровной площадке.

  6. Сварить её и дополнительно укрепить стальными уголками.

  7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

  8. Приварить петли к местам крепления перемычек.

  9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

  10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

  11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

  12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

  • два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
  • пульт дистанционного управления с дальностью действия не менее 50 м;

  • понижающий трансформатор;
  • электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

  • электрическая дрель;
  • плоскогубцы;
  • шуруповёрт;
  • рулетка;
  • изоляционная лента;
  • молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

  • если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

  • если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

  1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
  2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

  3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

  4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

  5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

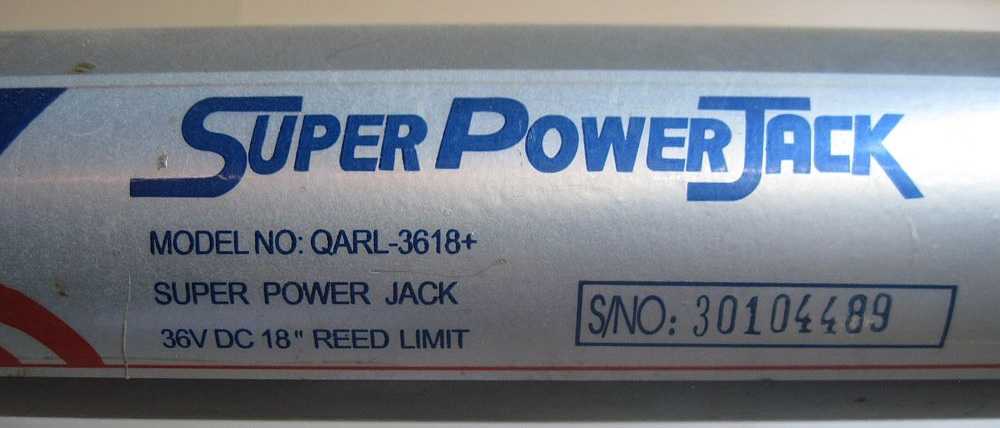

Двигатель для самодельной системы открывания распашных ворот

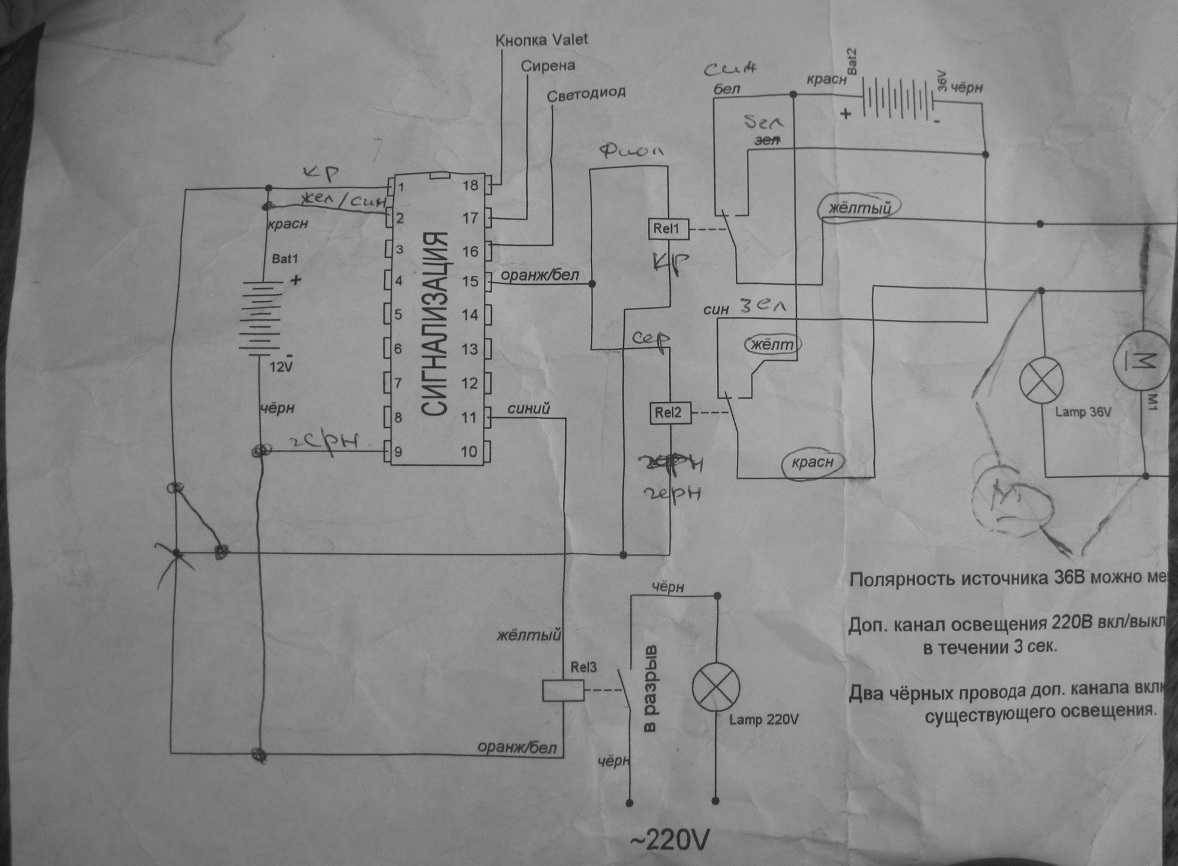

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна. Для любимцев


Для домов в современном стиле калитки нужны соответственные


Из самых разных материалов… даже из сучков


Древесина и кованные элементы — беспроигрышная комбинация


Главный компонент — фантазия Трафарет изменяет даже самый простой забор


Сделать пару вырезов в досках… оригинальная деревянная калитка готова!


В гости к сказкам


Велосипед, колеса, лопата — все материалы для изготовления калиток


К забору из евроштакетника


Небольшой фрагмент — кот из фанеры…


Оригинальный дизайн… со стороны двора


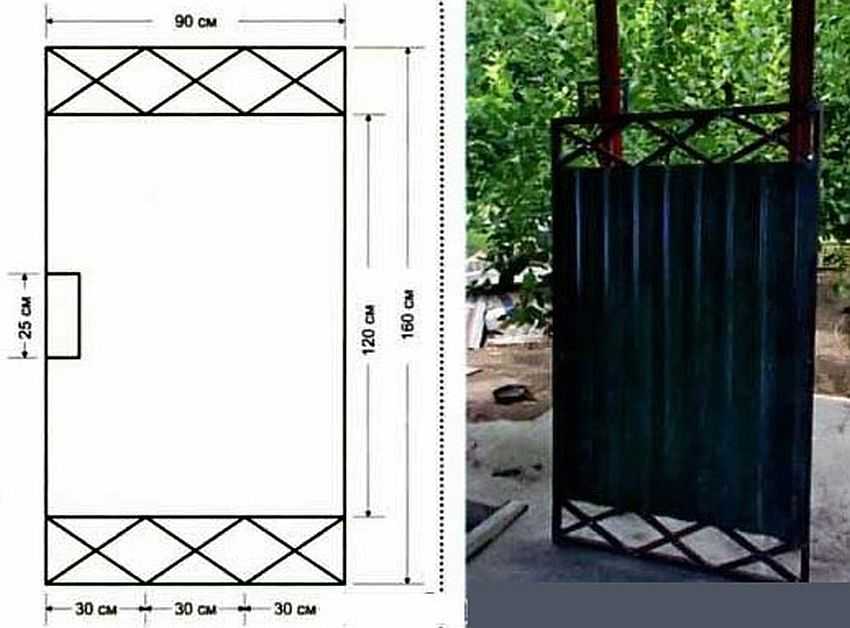

Даже калитка из профнастила может быть оригинальной

Установка автоматических ворот

Установка автоматических ворот призвана не только обеспечить владельцев дачных участков, складов и гаражей удобством во время использования, но и гарантируют высокий показатель безопасности от проникновения внутрь помещения посторонних лиц. Данное решение станет наилучшим выходом, если вы переживаете за сохранность имущества, автотехники или производственного, дорогостоящего оборудования.

Автоматические ворота обладают рядом преимуществ, которые выгодно отличают их от более простых аналогов:

  • Наличие надежного электропривода автоматических ворот позволяет нажатием на одну кнопку пульта открывать или закрывать створки без необходимости покидать авто в дождь или испытывать прочие неудобства при ручном управлении;
  • Использование надежных материалов (металлов) гарантирует длительный срок эксплуатации автоматических подъемных ворот, даже при условии максимально активного использования;
  • Подъемные, секционные или ролльворота отличаются хорошей ремонтопригодностью (в случае возникновения неисправности отдельную створку или подвижный механизм легко снять и отправить на техническое обслуживание без необходимости производить демонтаж всей конструкции).

Что касается стоимости установки автоматических ворот, то здесь все определяет используемый при производстве материал. Если заказчики планируют установить наиболее качественные и престижные автоматические ворота, то здесь не обойтись без солидных финансовых вложений. С другой стороны, нужда в установке простых автоматических ворот не потребует от вас больших бюджетных трат.

Преимущества и недостатки

Распашные ворота сами по себе привычны, а потому отличаются надежностью. Главное преимущество двустворчатых конструкций с автоматикой – возможность дистанционного открытия/закрытия с управляющего пульта. Это особенно комфортно зимой.

Недостаток состоит в сложности установки движка. Но если учесть все правила монтажа, в дальнейшем с двигателем проблем не возникнет и ворота будут открываться исправно. Система позволяет настроить открывание таким образом, чтобы створки направлялись внутрь или наружу на 180 градусов. В любом варианте необходима свободная территория, что не очень удобно.

Из преимуществ распашных ворот:

  • Доступность. Это наиболее дешевый и самый распространенный вариант из всех существующих на сегодняшний день конструкций;
  • Простота монтажа и длительность эксплуатационного срока;
  • При свободном пространстве хорошее обеспечение проезда для любого транспорта;
  • Возможность использования любых материалов для створок;
  • Самостоятельный монтаж створок (при желании).

Из недостатков:

  • столбы нужно вкапывать и бетонировать;
  • конструкция требует немалого пространства;
  • небезопасность эксплуатации при сильном ветре;
  • монтаж электрики не дешев, так как потребуется два движка.

Электрическая часть для распашного вида ворот разнообразна, производители предлагают как проверенные временем системы, так и новинки, которые знакомы пока только поклонникам автоматики.

Преимуществами отличаются приводы:

Линейный – недорогой вариант, но механизм имеет ряд недостатков. К примеру, относительно медленное открытие/закрытие створок. Кроме того, механизмы требуют некоторой доработки, иначе они не обеспечивают полного закрытого состояния створок.

Рычажный – немного дороже предыдущего, но в доработке не нуждается и прост в установке: привод достаточно правильно укрепить на существующую конструкцию. Достоинство рычажных приводов – способность открывать створки на больший угол, чем линейные – 120 градусов. Рычажные движки отличаются и улучшенной скоростью открытия.

Подземный привод – обладает эстетическим преимуществом перед первыми двумя собратьями. Он полностью скрывает факт наличия автоматики. Конструкция достаточно дорогостоящая, требует некоторой сноровки для установки. Створки открываются на 110 градусов.

Автоматизированная конструкция отличается надежностью, благодаря особым блокам роликов. Они располагаются внизу профильной основы. Активируется система при открытии закрытии ворот.

Конструктивно, ворота могут быть:

  • гаражные с автоматикой, работающей наружу – чаще применяются в промышленных зданиях;
  • въездные – монтируются при въезде на частную территорию. Такие автоматические ворота подразделяются на несколько типов по назначению. Например, садовые въездные ворота – тоже распашной вариант. Автоматика для въездных конструкций монтируется как наружу, так и внутрь.

Характерные особенности любых распашных конструкций – прочность, отличная функциональность, удобство при перемещении через них. Традиционный материал всех типов самодельных распашных конструкций – металлические профили или трубы, а также обшивка в виде железа. В двустворчатых широких воротах сооружают небольшую дверь для прохода людей.

Как сделать фундамент для распашных ворот

Въездные ворота на участке являются визитной карточкой владельца всего поместья, а точность подгонки створок, легкость открывания напрямую зависят от качества выполнения фундамента.

Чем прочнее и правильнее устроен фундамент, тем дольше прослужит вся конструкция.

Выбор подходящего фундамента

Когда ворота не превышают 2-х метров по высоте, а их масса не более 150-180 кг, то есть шанс обойтись отдельными опорами под стойки. В случае устройства массивных и к тому же высоких створок, а также с шириной более 2 м каждая, необходимо делать ленточный фундамент на весь пролет въезда в поместье.

Стойки под весом створок работают на изгиб и опрокидывание, поэтому глубина заложения опор не может быть мелкой. Следует учитывать глубину промерзания земли в данном климатическом районе, а также вид грунта.

Важно! Если грунты представлены такими видами: черноземом, суглинками, супесями, песком, то высота фундамента должна делается в пределах 1,2-1,5 м. Вспучивающиеся грунты вынуждают низ бетонной опоры под ворота располагать на отметке не выше 2-х м от поверхности земли

Выбирая виды основания под стойки ворот следует учитывать, из чего изготовлены сами створки: решетчатая конструкция не так «парусит», как сплошное ограждение. В случае, когда преобладающие ветра дуют перпендикулярно плоскости ворот, то парусность будет сильной, что требует более мощного фундамента.

Разметка участка

Важно разметить участок правильно, поэтому следует отнестись к этой работе ответственно. Наружная плоскость ворот устанавливается заподлицо с общей оградой, а геометрическая продольная ось створки как раз и является осью фундаментной конструкции

Конструктивно размер бетонной опоры принимают в пределах 400×400 мм, а с помощью рулетки размечают на поверхности земли контуры траншеи.

Размер ям или траншеи должен превышать размер бетонной опорной конструкции на 50 — 100 мм в каждую сторону. Когда опора размером 400×400 мм, то яма под нее копается примерно 450×450 мм.

Контуры траншеи под будущее бетонное основание (или отдельные опоры) необходимо закрепить на местности колышками с натянутым шнуром. Направление шнура должно совпадать с гранями ямы: так легче выполнять земляные работы.

Проведение земляных работ

Когда глубина составляет 1,5 −1,7 м, то не всегда удается сделать траншею без откосов.

Отрывку выполняют вручную, важно понимать, что лишнего грунта будет много, так что резонно сразу грунт нагружать в тачку и убирать с места работ. Выбрав вариант ленточного фундамента, в местах установки столбов (или стоек) делают углубления в грунте на 100-150 мм

Затем следует выполнить песчаную подготовку толщиной 100 мм на всю площадь ямы, и не помешает, если поверх песка отсыпать слой гранитного щебня толщиной 100 мм, также на всю площадь основания

Выбрав вариант ленточного фундамента, в местах установки столбов (или стоек) делают углубления в грунте на 100-150 мм. Затем следует выполнить песчаную подготовку толщиной 100 мм на всю площадь ямы, и не помешает, если поверх песка отсыпать слой гранитного щебня толщиной 100 мм, также на всю площадь основания.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
