Монтаж секционных ворот в гараже — все тонкости установки

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

  1. Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.
  2. Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря.

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

  1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
  2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
  3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

При расчёте ширины следует учитывать общий габарит вместе с зеркалами бокового вида, а при расчёте высоты — открытую дверь багажника

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

После определения размеров ворот можно составить схему их изготовления и подробную спецификацию необходимых элементов

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

  • вал;
  • пружину;
  • пружинные наконечники;
  • барабан;
  • трос;
  • подвес;
  • соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

  1. Рулетка.
  2. Уровень строительный.
  3. Молоток.
  4. Строительный нож.
  5. Пассатижи.
  6. Отвёртки.
  7. Молоток.
  8. Дрель.
  9. Болгарка.
  10. Свёрла для дрели.
  11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Бетонный пол в гараже

Самый многовариантный пол — бетонный. И речь не только о финишной его отделке, но и о том, как его можно сделать. Если говорить конкретно про то, как сделать бетонный пол в гараже своими руками, надо прежде всего отталкиваться от того, какой имеете фундамент. Если это монолитная плита, работы совсем немного. Если поверхность недостаточно ровная, остается залить выравнивающую стяжку, а потом приступать к укладке финишного покрытия. Если же перепады не превышают 1 см на квадратный метр, можно сразу укладывать любой из подходящих отделочных материалов.

Порядок укладки слоев

При любом другом фундаменте начало работ совпадает со всеми описанными выше: вынимаем плодородный слой, ровняем, трамбуем. Далее тоже без новостей: насыпаем щебень слоями, трамбуем, общая толщина щебня от 10 см. Следующий слой — песок.

А вот дальше — могут быть варианты. Если хотите утепленный пол в гараже, укладываете теплоизоляционный материал. Лучше — экструдированный пенополистирол плотностью 35 кг/м3. Он выдержит и вес стяжки и машины. Про все остальные этого сказать нельзя. Можно использовать насыпной теплоизолятор типа керамзита, но он малоэффективен, да еще и влагу впитывает. Тогда под него надо уложить слой гидроизоляции. Лучше — гранулированное пеностекло. Оно и теплопроводность имеет низкую и воду не впитывает. Обычный пенополистирол (пенопласт ) и минеральную вату использовать проблематично — под весом они могут смяться, что приведет к потере эффективности теплоизоляции.

На слой теплоизоляции расстилают пленку, на нее укладывается армирующий пояс. Тут снова два варианта: связать его из арматуры (8-10 мм в диаметре с шагом 20 см) или уложить готовую металлическую сетку (проволока от 6 мм с размером клетки 10 см). Если выбираете сетку, ее укладываете внахлест с заходом хоть на одну клетку и связываете между собой (вязальной проволокой или пластиковыми хомутами). Все заливаете бетоном (марки М 250 более чем достаточно), хорошо выравниваете.

После армирующего каркаса можно укладывать бетон

Чтобы ровнять бетон в гараже было проще, на нужном уровне выставляют маяки. Это ровные планки — специальные металлические, металлические трубы, в крайнем случае — деревянные планки (они далеко не всегда ровные, да еще от влаги их может повести). Их выставляют так, чтобы их верхняя грань была выставлена в один уровень. Расстояние между планками — на 40-60 см меньше длины правила. Раствор заливают, порциями. Опирая правило на маяки, его растягивают, выравнивая поверхность. Постепенно заполняется весь периметр

Обратите внимание, что для нормального схватывания бетона ему необходима температура около +20°C и достаточная влажность. То есть заливать бетоном пол в гараже лучше летом

Но если в этот период слишком сухо, придется стяжку поливать — важно еще и достаточное количество влаги. Чтобы она меньше испарялась, стяжку закрывают пленкой или мешковиной

Если пленкой, каждый раз поливая стяжку, ее надо снимать и расстилать. Если же уложена мешковина, поливать можно сверху. При таких условиях стяжка наберет проектную прочность примерно через 28 дней. После уже можно двигаться дальше — настилать финишное покрытие.

Еще один вариант в видео.

 Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

  1. Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.
  2. Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
  3. При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

  1. Секции двигаются вверх, накладываются одна на другую.
  2. Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
  3. Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

Секционные ворота располагают определенными плюсами:

  1. Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
  2. Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
  3. Высокие звукоизоляционные показатели секций (до 29 децибел).
  4. Проем хорошо герметизируется.
  5. Секции возможно устанавливать в гаражах с различным размером проема.
  6. Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

  • плоскогубцы;
  • комплект гаечных ключей;
  • слесарный молоток;
  • заклепочный пистолет;
  • электродрель с комплектом сверлильных инструментов;
  • измерительная лента;
  • уровень;
  • перчатки, очки (для защиты рук и глаз);
  • перфоратор;
  • строительный нож;
  • маркер.

Алгоритм установки:

  1. Разметка точек закрепления горизонталей и вертикалей.
  2. Выставление и фиксация вертикальных элементов.
  3. Установка несущих элементов с расположенной внизу ламели.
  4. Сборка полотна с расположенной внизу секции.
  5. Настройка расположенных вверху кронштейнов.
  6. Закрепление управляющих узлов, засовов, ручек.
  7. Монтаж пружин.
  8. Подведение и подсоединение электрического привода.
  9. Установка ограничителей.
  10. Проверка хода.

Прямо после установки конструкции рекомендуется отрегулировать ее. В дальнейшем проводите периодическую проверку на отсутствие провисаний, перекосов. Это позволит увеличить срок эксплуатации.

Устройство и принцип действия

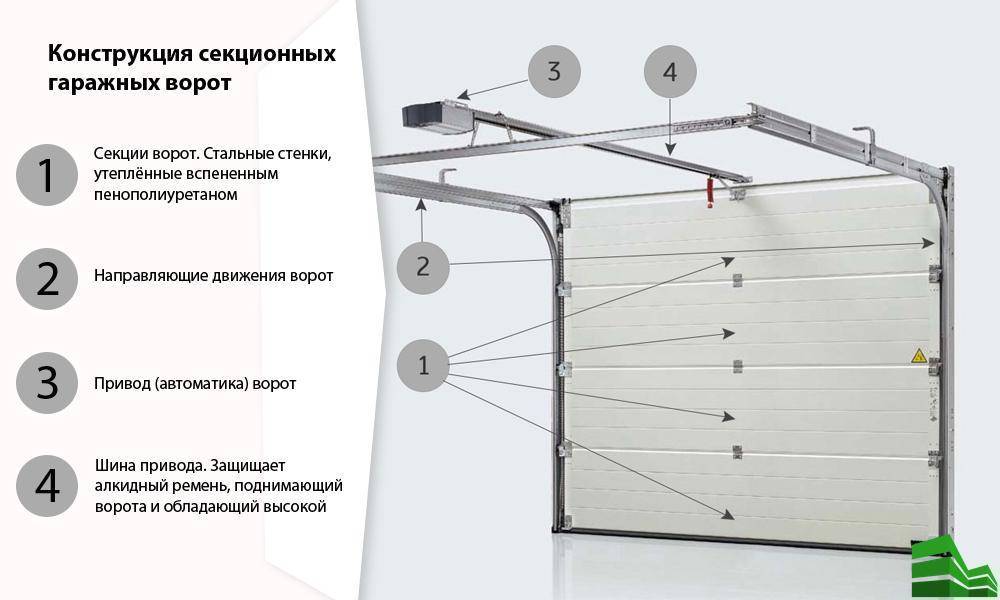

Подъемные секционные системы содержат взаимодействующие друг с другом, составляющие части:

  • направляющие рельсы;
  • пружины;
  • электропривод;
  • специальные модули;
  • полотно;
  • непосредственно секции.

Движение всего устройства обеспечивается посредством функционирования направляющих. Они имеют вид профилей, изготовленных из стали. Их крепят по вертикали, по обе стороны от дверного проема. Отдельно ставят и горизонтальные направляющие, размещая их под потолком, там крепят кронштейны, что будут двигать основное полотно.

Установка данных элементов должна производиться с максимально возможной точностью. В противном случае, велика вероятность отказа от работы всей системы полностью. Отклонение от вертикали или горизонтали будет приводить к тому, что свободного движения створок получить не удастся, из-за этого они не будут герметично запирать пространство.

Пружинный механизм призван уравновешивать вероятные колебания полотна. Его необходимо не просто поставить, но, с высокой точностью, отрегулировать. Именно этот фактор оказывает определяющее воздействие на надежность креплений.

Секции – это листы из стали, их внутреннее пространство заполняют пеной, имеющей в своей основе полиуретан. Этот состав позволяет удерживать комфортный микроклимат внутри помещения, кроме того, она выступает отличным шумоизолирующим покрытием. Чтобы увеличить эксплуатационные сроки данной конструкции, её дополнительно вскрывают специальным составом, что противостоит образованию коррозии.

Кроме прочего, ворота оснащают замками и засовами, чтобы повысить прочность конструкции, торсионной системой, иными механизмами, призванными увеличивать степень безопасности устройства.

Рассмотрев устройство ворот данного вида, нужно уточнить механизм его функционирования. Работает конструкция следующим образом:

  1. Когда полотно нужно открыть, оно приподнимается по рельсам, что стоят по обе вертикали от проема.
  2. Когда полотно доходит до определенной точки, оно преломляется, затем перенаправляется на рельсы, что стоят по горизонтали.
  3. При открытом проеме, покрытие находится над ним, оно удерживается там силой специального механизма.

Проведение подготовительных работ

Подготовку в сборке и монтажу конструкции на месте нужно начать с приобретения необходимых деталей и запасных частей. При этом активно должны использоваться чертежи ваших будущих гаражных дверей. Кроме того, многие производители продают готовые комплекты таких систем с приложенной к ним инструкцией, пошагово описывающей гаражные секционные ворота и этапы их монтажа. Это значительно облегчит как ремонт секционных ворот, так и их изготовление.

Закупив все необходимые детали и материалы, стоит приступить к подготовке дверного проема. Для этого нужно будет снять все размеры и определить возможность монтажа стандартной конструкции. При этом вам пригодится схема проведения монтажных работ, с которой стоит сверяться на всех этапах.

Сняв размеры, проводят сверку расположения ворот по вертикали и горизонтали. Их точная подгонка по указанным направлениям позволяет значительно упростить такую процедуру, как регулировка секционных ворот.

Секционные ворота для гаража требуют при расчете своих размеров наличие припусков. Так, к высоте дверного проема добавляют 50 мм, если же они будут иметь привод, потребуется припуск в 100 мм.

Этапы установки

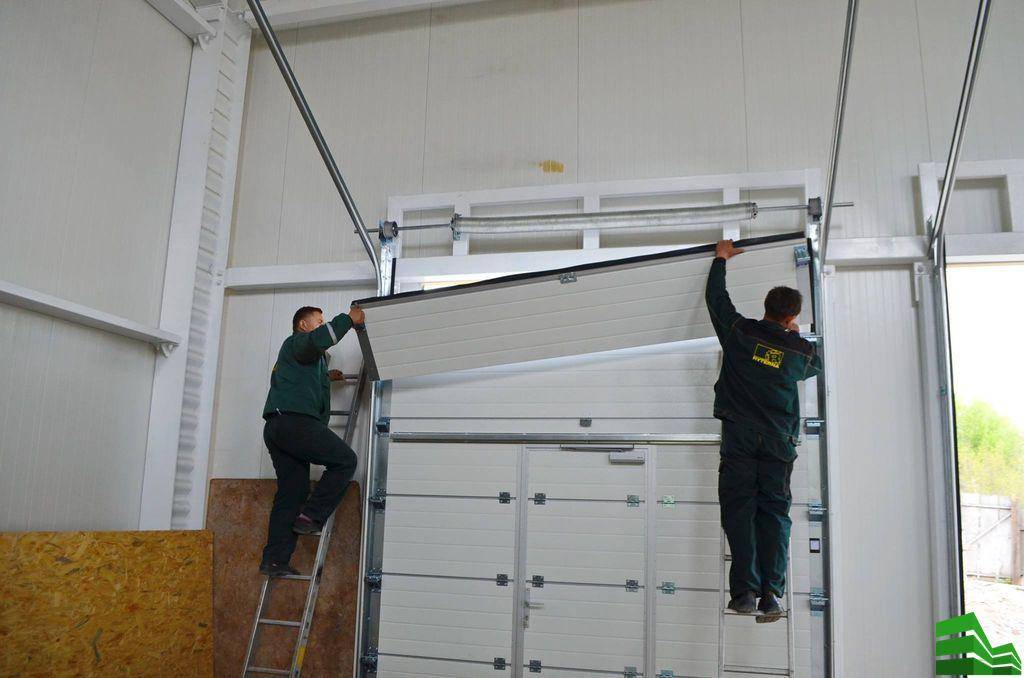

Процесс установки секционной системы ворот, включает ряд последовательно выполняемых этапов, который четко прописаны инструкцией. Их нужно выполнять один за другим, не забегая вперед, только так можно гарантировать соблюдение технологии и беспроблемную дальнейшую работу механизма.

Секционная конструкция ставится по такому плану:

  1. Удаление или укрепление существующего покрытия (при необходимости).
  2. Проверка горизонта пола (погрешность может быть максимум миллиметр).
  3. Нанесение разметки для дальнейшего крепления направляющих элементов.
  4. Фиксация профилей, проходящих по вертикали. Для этой цели используют саморезы на длинных ножках.
  5. Основываясь на расположении вертикальных элементов, ставят горизонтальные. Они должны образовывать прямой угол, иначе полотно не будет двигаться надлежащим образом.
  6. Секции собирают.
  7. Замеряют все параметры.
  8. Проводят выравнивание с использование металлических прокладок. Доски или строительную пену использовать строго запрещается.
  9. Закрепить механизмы управления.
  10. Проверить точность замеров, зафиксировать все элементы.
  11. Поставить пружины.
  12. Установить и закрепить ограничители.

Крепление направляющих

Монтаж секционных ворот своими собственными руками начинается с крепления рельсов, определяющих направление движения полотна. Чтобы соблюсти необходимую вертикаль, карандашом размечают те точки, где будут зафиксированы профили. Если конструкция отличается большими параметрами, каркас нужно предварительно собрать, разложив его по поверхности пола. Когда размеры стандартные, можно проводить поэтапный сбор:

  1. Поставить к проему нижнюю часть.
  2. Вертикальные профили крепят к полотну, затем фиксируют всю конструкцию к стене.
  3. Оставить по 3 см между профилем и панелью, чтобы створка легко двигалась.
  4. Закрепить угловые элементы с помощью саморезов на верху проема.
  5. Вставить и укрепить нижние рельсы.
  6. Перпендикулярно вертикальным элементам, расположить горизонтальные составляющие.
  7. Стыки скрепить, закрутив болты на соединительных пластинах.
  8. Поставить профили, используя уплотнители, чтобы обеспечить их плотное прилегание.

Сборка секций полотна

Когда несущие части уже закреплены, производится сборка полотна:

  • все секции фиксируют с использованием петель;
  • при необходимости, делают отверстия сверлом, их диаметр должен составлять 4 мм, глубина проникновения — 30 мм;
  • саморезами фиксируют плоскость, ролики крепят к нижней панели;
  • рельсы монтируют следующими;
  • нащельник скрепляют с верхней панелью;
  • материал выравнивают согласно расположению кронштейнов.

Установка механизмов

Монтаж гаражных ворот требует размещения, закрепления тех устройств и механизмов, что обеспечивают их функционирование.

Этот процесс проходит так:

  • с помощью концевых кронштейнов, выставить торсионную систему;
  • смонтировать пружины, расположив его над проемом, в центре;
  • развести пружины, прикрепить вал;
  • болтами крепят пружины;
  • кронштейнами регулируют степень натяжения тросов;
  • ставят ограничители, регулирующие ход конструкции;
  • проводят монтаж привода электрического типа.

Крепление аксессуаров и проверка хода

Когда все основные элементы уже установлены, нужно закрепить дополнительные составляющие сверху полотна. Для удобства использования ставят ручки, чтобы повысить надежность крепят замки, засовы.

Их фиксация должна осуществляться максимально плотно, чтобы во время постоянного функционирования, механизмы не расшатывались.

Завершив все предыдущие действия, работу конструкции проверяют. Ворота несколько раз открывают, закрывают ручным образом. Это необходимо для проверки хода полотна. Во время этого процесс не должно быть слышно никаких звуков, а именно скрипа, сука, зацепов за выступающие элементы.

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

  • необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
  • разнообразие внешних обрамлений;
  • легкость проведения монтажных работ;
  • надежность конструкции;
  • пожаробезопасность;
  • получение высокого уровня звуко- и теплоизоляции;
  • автоматическая блокировка системы при выходе механизмов из строя;
  • удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

  • высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
  • дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

  • Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
  • Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

Избавляемся от основного недостатка

Ворота для гаража с электроприводом хороши тем, что запирать их механически — при помощи замков или запоров — нет необходимости. Приводы разработаны таким образом, что в закрытом состоянии они блокируют открывание полотна ворот до поступления сигнала от органа управления (кнопки и/или пульта управления). Но автоматические гаражные ворота зависимы от наличия электропитания. Нет света — механизмы не работают. Ни открыть, ни закрыть. Решается проблема двумя способами:

  • Установкой системы разблокировки, которая позволит открыть/закрыть ворота вручную. Обычно это опция, которую надо заказывать дополнительно, так что будьте внимательны при заказе комплектации.

  • Наличием источника резервного питания. Чаще всего ставят аккумулятор, от которого, при пропадании питания, работает движок, приводящий в движение полотно ворот. Если проблема пропадания электропитания актуальна, многие обзаводятся электрогенераторами. В этом случае надо гаражные ворота включить в схему резервного питания.

Причем, никто не отрицает возможности установить сразу две системы. Автоматические гаражные ворота можно подключить к источнику резервного питания и, дополнительно, оборудовать системой ручной разблокировки. Это снизит вероятность отказа, практически, до нуля.

Способы управления

Автоматические гаражные ворота любого вида могут иметь управление нескольких типов:

От кнопок, расположенных на прилегающей стене или где-нибудь неподалеку. Не самый лучший вариант, так как для того чтобы открыть/закрыть ворота все равно надо покинуть машину. Часто такой вариант делают в качестве резервного — вдруг пульт дистанционного управления потеряется.

От пульта дистанционного управления. Автоматические ворота с дистанционным управлением — востребованный вариант. На приводе есть приемное устройство, которое при поступлении сигнала запускает движок ворот в ту или другую сторону (в зависимости от поступившего сигнала). Сигнал передается с пульта дистанционного управления, который может выглядеть как брелок, а может — как небольшой пульт. Этот способ удобен, так как можно включать/выключать привод находясь в зоне действия приемника, расположенного в гараже

Из машины, из дома, находясь во дворе — не важно. Важно, чтобы пульт находился в радиусе действия сигнала

Но тут есть нюансы. Первый — передача сигналов происходит по радио-каналу, то есть, может быть перехвачена
Потому, при выборе, обращайте внимание на способ кодировки и систему безопасности. Второй — у ваших соседей или даже у вас, может быть пульт от другого устройства, работающий на той же частоте
Это приведет к неразберихе. Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник. К тому же это повысит надежность системы — вы можете менять частоту по своему желанию.

От мобильного устройства. Современные запорные системы могут управляться не только от пульта дистанционного управления, но и от мобильного устройства с установленной специальной программой. Обмен сигналами происходит по системе спутниковой связи. Кроме того, что вам не требуется дополнительное устройство (пульт), а только мобильный телефон, вы сможете в любое время отследить состояние ворот. Но такая система дорога, хотя и удобна.

Чаще всего для управления автоматическими гаражными воротами используют пульты дистанционного управления. Они удобны, компактны. Обычно их устанавливают в паре с системой аварийной разблокировки. Чтобы при пропадании электропитания можно было открыть/закрыть ворота вручную (или при помощи ручного ворота).

Требования к проему и его подготовка

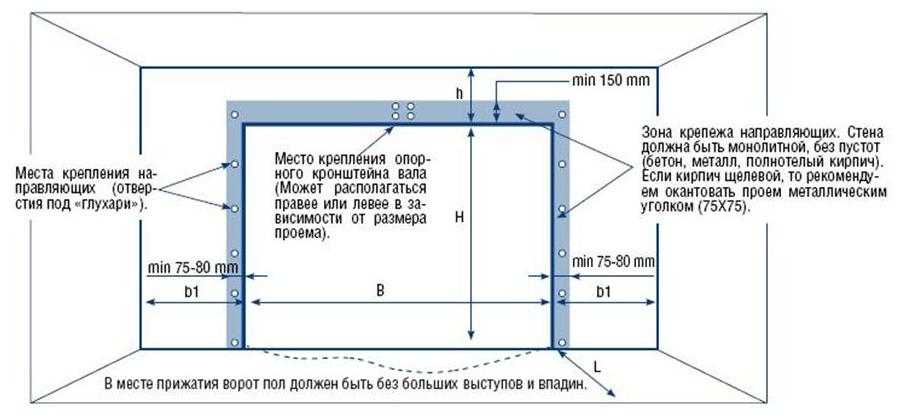

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

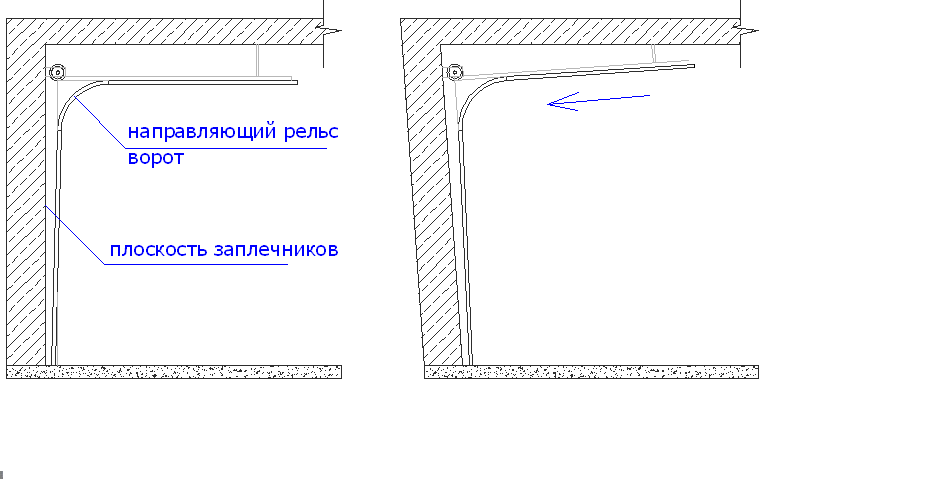

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

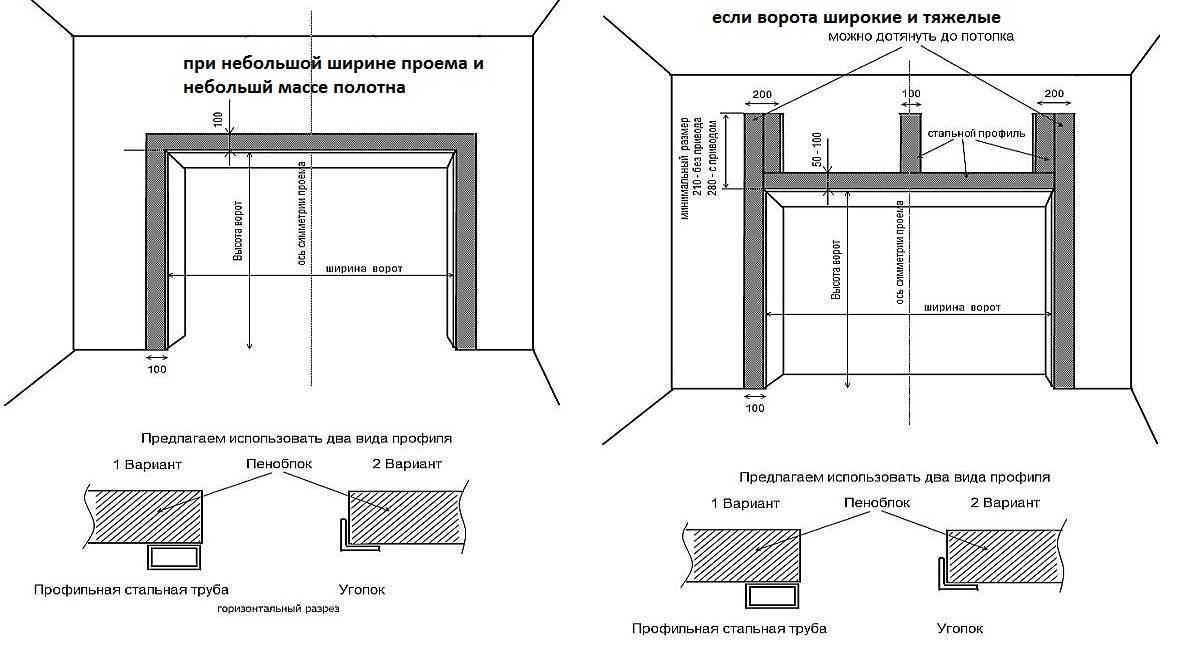

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

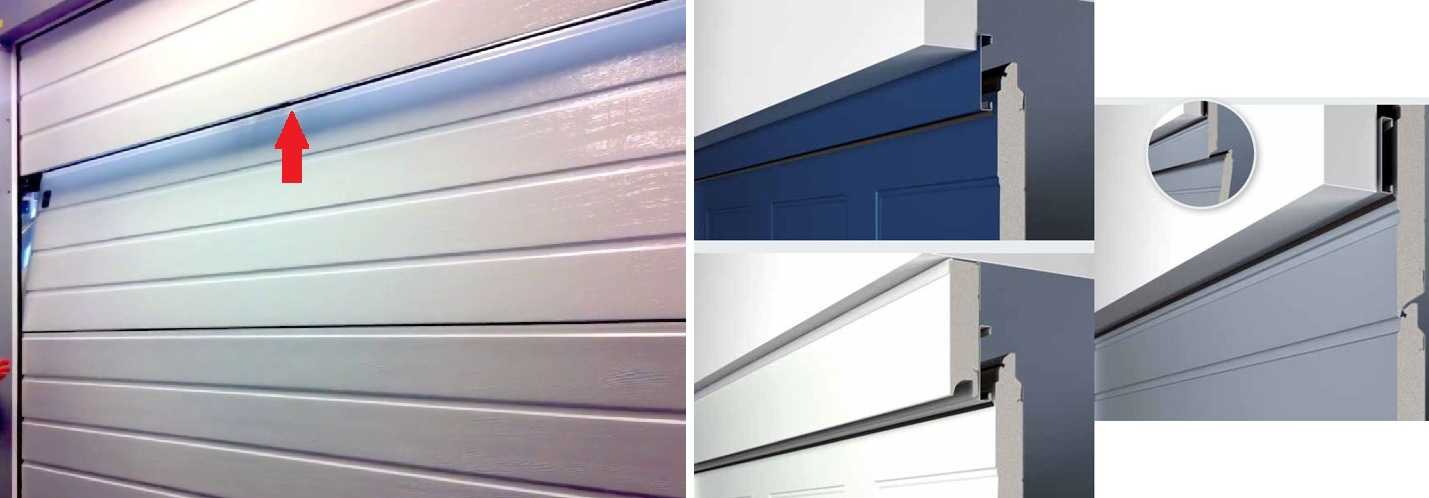

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

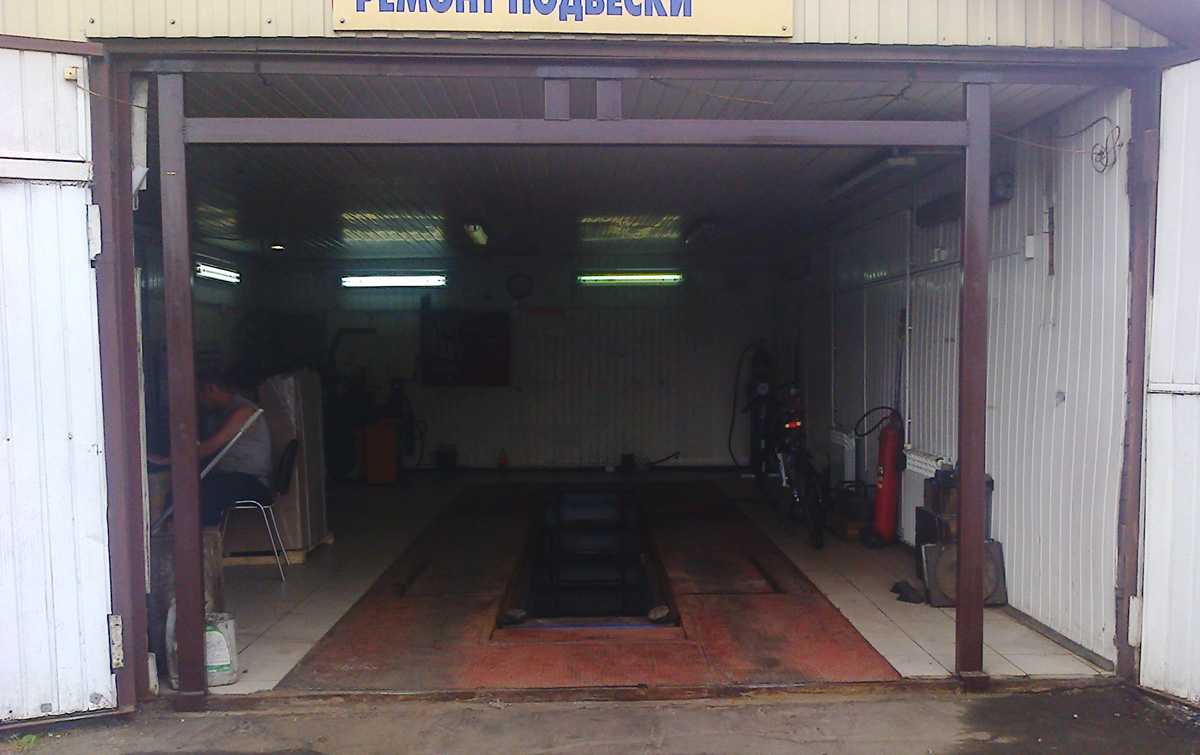

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота, зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

https://www.youtube.com/watch?v=YKqhBHT389I?ecver=1

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

  • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

    111

    Какие параметры нужны и важны

  • Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
  • Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
  • Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
    • площадь ворот до 8 м2,  добавляют 400 мм.
    • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
    • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
    • высокий подъем — прибавить надо 65 мм и 850 мм.

      При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
