Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Как выбрать гофру для проводки

Для выбора гофры необходимо знать диаметр электрического кабеля и условия, в которых будет проложена гофрированная труба. При выборе диаметра следует учесть следующие рекомендации:

• для кабеля освещения, к выключателям или для сигнальных линий применяются гофры диаметром 16 мм;
• к розеткам или для прокладки коаксиального кабеля используют гофры диаметром 20-25 мм;
• для подводки к распределительным коробкам, в зависимости от сечения кабеля, от 25 до 32 мм;
• для прокладки кабеля к электрощитам следует применять гофру диаметром 32 мм;
• для больших диаметров кабеля используют гофры диаметром от 40 мм и выше.

Ориентировочная таблица зависимости диаметра гофры от сечения и количества жил электрокабеля NYM или ВВГ представлена ниже:

Сечение электрического кабеля, мм² Количество жил, шт Внешний диаметр гофры, мм

1,5	2/3/4/5	16/16/20/20
2,5	2/3/4/5	16/16/20/25
4	2/3/4/5	20/20/25/25
6	2/3/4/5	20/25/32/32
10	2/3/4/5	25/32/32/40
16	2/3/4/5	32/32/40/40
25	2/3/4/5	32/40/50/50

Особенно важно при выборе гофры ориентироваться на условия, в которых будет монтироваться и эксплуатироваться гофрированная труба с электрическим кабелем. Каждый материал подходит для различных вариантов установки

Коротко можно указать следующие материалы и условия их использования:

• ПВХ: сухие и закрытые помещения;
• ППР: влажные помещения, улица, подземная прокладка;
• ПНД: влажные помещения, улица, подземная прокладка;
• Металл: в любых условиях;
• ПА: в любых условиях.

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

• Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
• Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
• Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
• Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

Как правильно использовать гофру для кабелей электропроводки

Монтаж гофры является несложным занятием для тех, кто имеет навыки по прокладке проводки. Поэтому если самостоятельно такие работы раньше не проводились, лучше воспользоваться услугами специалистов.

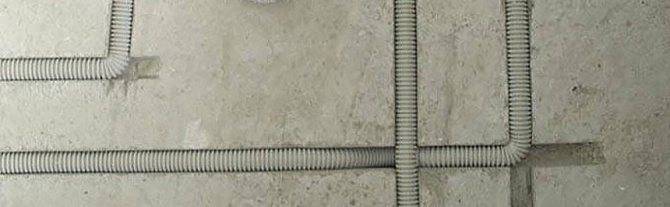

В жилых помещениях обычно выполняется прокладка кабелей скрытого типа. Гофра с проводами крепится в подготовленной штробе, после этого заделывается штукатуркой и покрывается отделочными материалами. Также распространена открытая прокладка гофротруб, которые затем закрываются натяжным или подвесным потолком.

Обратите внимание! При прокладке в полу рекомендуется применять наиболее устойчивые к внешним нагрузкам модели. Если выполняется проводка открытого типа, то для крепления гофр используются специальные клипсы

Монтируемые в штробах шланги допускается фиксировать на любом быстрозастывающем растворе.

Чаще всего разводка электропроводки в жилых помещениях выполняется по потолку

Использование металлических гофр для прокладки кабелей является надежным способом защиты электропроводки, которая благодаря этому прослужит намного дольше. Если нет опыта в установке подобных изделий, лучше не рисковать, а вызвать мастера.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Источник

Назначение приспособления

Монтажники и потребители быстро оценили преимущества гофрированной трубы перед другими средствами изоляции, и она стала востребованной сразу после появления. Зачем нужна гофра для электротехнического монтажа? Она создает такие условия для эксплуатации сетей:

• упрощает монтаж — для замены отслуживший кабель вытаскивается из рукава и протягивается новый, нет необходимости разбивать весь шов в стене по ходу провода;
• защищает телевизионные, компьютерные, электрические сети от ударов, вибраций, влаги и пыли;
• негорючая гофра препятствует появлению пожара вследствие короткого замыкания в цепи, она необходима для проводки внутри деревянного дома.

Кабель в гофре укладывают под пол или стяжку, потолок, отделочные материалы, под землю и прокладывают воздушным путем. При демонтаже легче всего извлекаются из гофры гибкие слаботочные провода, а толстый медный можно вытащить, только если прокладка осуществлена по прямой линии.

Гофрированные трубы имеют такие преимущества:

• гибкость и возможность укладки без применения соединительных поворотов;
• простота монтажа и обслуживания;
• высокие эксплуатационные свойства;
• доступные цены;
• разнообразие видов.

В помещениях гофру можно не использовать, если провод находится в технологическом канале и когда кабель имеет двойную изоляцию.

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Это интересно: Крепление кабель канала к стене — этапы монтажа

Чем отличаются трубы ПНД от ПВХ?

Трубы из ПНД и ПВХ используют для обустройства трубопроводных систем, канализаций, отопления. Первые создаются из полиэтилена низкого давления, вторые производятся из поливинилхлорида. И тот и другой материал обладают достаточно высокой прочностью, жаростойкостью, но есть между ними и различия.

Основные отличия ПВХ от ПНД:

1. Поливинилхлоридные трубы плохо переносят низкие температуры от -10 градусов. От мороза они теряют пластичность, покрываются трещинами, деформируются, мелкие частички материала попадают в воду, засоряя трубопровод. Изделия ПНД спокойно выдерживают температуру до -60 градусов по Цельсию;
2. ПВХ трубы более просты и дешевле в монтаже. Их не нужно сваривать в стык, как полиэтиленовые трубопроводы. Они соединяются элементарным раструбным образом;
3. Стоимость большинства ПНД выше, чем цена изделий из поливинилхлорида;
4. ПВХ и полиэтилен низкого давления используются для транспортировки жидкостей. Это могут быть и такие агрессивные материалы, как: кислота, щелочь, соли. Однако трубы ПНД, в отличие от ПВХ, также можно применять и для перемещения твердых, сыпучих сред;
5. Несмотря на достаточно высокую прочность обоих материалов, ПВХ уступает в этой характеристике;
6. Материал, из которого производят ПНД трубы, инертен. Он не вступает в реакцию с внешней средой, не выделяет в нее никаких вредных веществ. Полиэтилен абсолютно безвреден для человека. ПВХ же со временем начинает разлагаться и насыщает окружающий воздух сложными хлоридами, токсичными для человека. Как правило, при производстве элементов будущего трубопровода используют непластифицированный ПВХ (НПВХ). Такой материал безопасен и не выделяет в воздух вредных веществ.

Не смотря на всю простоту выбора между двумя типами труб, есть множество ньюансов, которые вы самостоятельно не решите. За советом всегда лучше обращаться к профессионалам, таким как . На их сайте представлен огромный ассортимент продукции для водоснабжения и водоотведения как малых размеров, применяемых в быту, так и больших – используемых в крупных водоводах. Например всегда в наличии есть очень популярная и не дорогая труба ПНД 32 мм или канализационная ПВХ труба до 315 мм. В любом случае, выбор только за Вами, а совет и качественная работа за профессионалами.

Разница в сфере использования

Помимо различных физических характеристик, сравниваемые трубы имеют отличия в сфере использования. ПВХ элементы востребованы при обустройстве бытовой безнапорной канализации, ливневок, водостоков и систем водоснабжения. ПНД изделия используются для монтажа дренажных систем, канализаций напорного типа, для перемещения газа и защиты проводов, кабелей. Полиэтиленовые трубы применяют для обустройства как питьевого, так и технического водопровода.

Что выбрать?

Оба варианта труб достаточно надежны. Они исправно функционируют на протяжении 50-60 лет. Их используют для обеспечения городских коммуникаций, в сельском хозяйстве и промышленности. Выбор того или иного варианта зависит прежде всего от поставленной задачи. ПВХ лучше использовать внутри помещений, где не бывает низких температур, например, при организации напорной сети в подвале. Для обустройства наружных инженерных систем, более уместным будет применение труб из ПЭ.

o-trubah.com

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

  Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

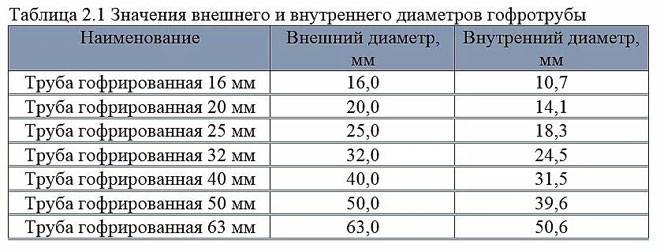

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

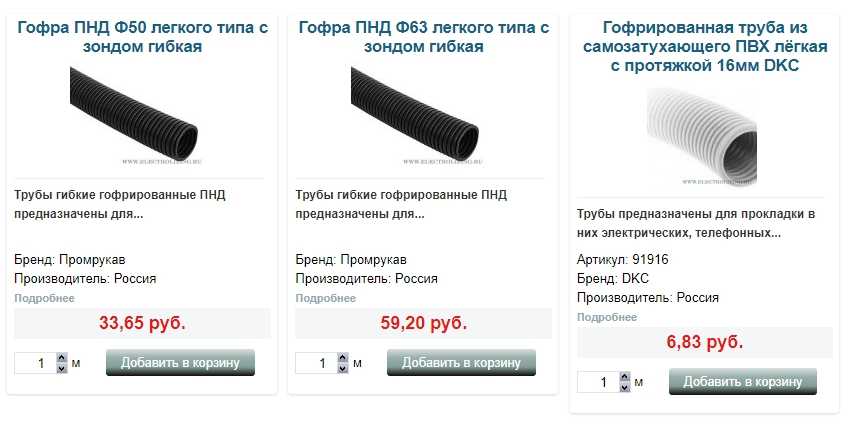

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

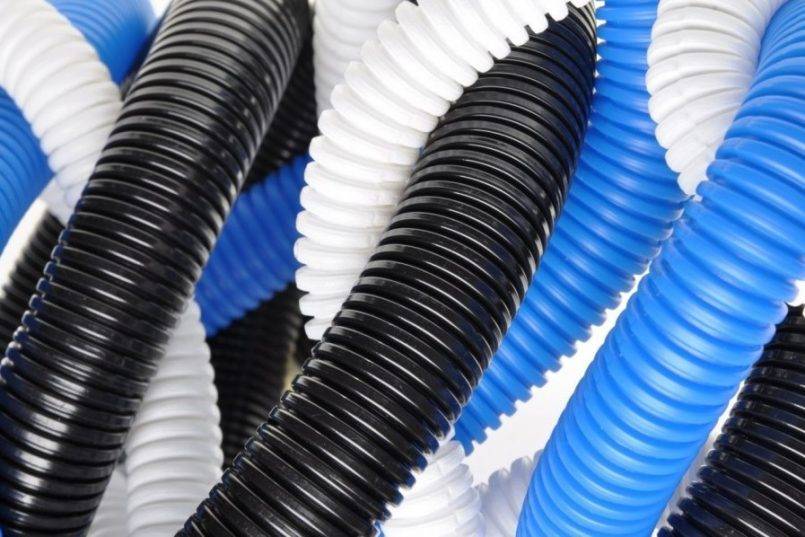

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию

Только качественная гофра и профессиональная замена гарантия длительного срока службы.

ЗВОНИТЕ:8-831-413-92-96 ул.Переходникова, 27А (Пролетарка)8-831-415-92-96 ш.Сормовское, 1В8-831-423-92-96 ул.Нартова, 6 корп.3

Для чего нужна гофра на глушитель?

Многие владельцы автомобилей, кто задумывал капитальный ремонт выхлопной системы, часто задаются вопросами «Для чего служит гофра глушителя?» и «Гофра глушителя что это?». Начнем, пожалуй, со второго вопроса, и ответ на него автоматически нас приведет к пониманию того, зачем эту деталь устанавливают в выхлопную систему автомобиля.

Гофра для глушителя, что это?

Гофра глушителя представляет собой гофрированную трубку из металла, защищенную снаружи оплеткой, изготовленной из нержавеющей стали. Иногда встречаются конструкции гофры, содержащие такую же оплетку внутри, что позволяет защитить гофрированную трубку и изнутри и снаружи, правда такой вариант детали будет стоить дороже. По обоим концам гофра для глушителя имеет трубки, которые служат для приваривания (закрепления) изделия к трубопроводу выхлопной системы. Если посмотреть на строение такой детали, то сразу станет понятно, гофры глушителя для чего нужны. Ведь они обладают определенной гибкостью, что является их главным свойством и приносит не малую пользу в системе выхлопа.

Гофры могут устанавливать в разных местах выхлопной системы.

Наиболее распространенные места установки:

• сразу после коллектора (приемной трубы);
• перед резонатором (часто вместо катализатора);
• перед глушителем.

И во всех случаях такое изделие будет играть одну и ту же роль, но с разными акцентами, которые зависят от места монтажа

Важно отметить, гофра является герметичной!

Гофра глушителя для чего нужна?

Гофра для глушителя играет сразу несколько полезных ролей в выхлопной системе автомобиля.

• уменьшить и частично компенсировать колебания, передающиеся от двигателя на выхлопную систему;
• уменьшить и частично устранить колебания, возникающие во время движения автомобиля;
• сделать выхлопную систему более гибкой (подвижной), что существенно облегчает монтаж компонентов глушителя, особенно при установке универсального или прямоточного выхлопа;
• увеличить срок эксплуатации деталей выхлопа и крепежных элементов в ней.

В зависимости от точки установки гофры глушителя в системе выхлопа, именно там и будет достигаться большая подвижность и максимальная компенсация колебаний. Все перечисленные свойства указывают на то, что можно использовать гофру глушителя, как элемент тюнинга глушителя.

Гофра для глушителя, какую выбрать?

Если вы решили купить гофру глушителя на свой автомобиль, то выбирайте изделие хорошего качества и известного производителя. На эту деталь приходятся достаточно большие механические и температурные нагрузки, поэтому ее срок службы будет напрямую зависеть от качества ее изготовления. Оплетка гофры должна быть

сделана из качественной нержавейки, внимательно изучите гофру, которую выбираете, оплетка не должна содержать повреждений. Вы можете выбрать гофру с двойной (внутренней и внешней) оплеткой, или только с внешней оплеткой, это будет зависеть от суммы денег, которую вы готовы потратить на этот компонент выхлопа.

При покупке вам следует понять, как выбрать гофру глушителя? Здесь данная деталь должна точно соответствовать вашему авто, а точнее выхлопной системе вашего авто.

Вот параметры, на которые важно обратить внимание, при выборе гофры:

• диаметр присоединительных труб;
• общую длину изделия;
• качество оплетки.

Не зависимо от автомобиля, в выхлопную систему которого вы планируете установить гофру глушителя, в любом случае она будет полезна. Ее ставят в стоковый (базовый), универсальный и прямоточный (спортивный) выхлоп.

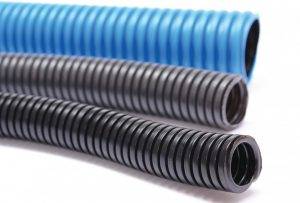

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

ПВХ (поливинилхлорид)

Легкий и гибкий материал, который не поддерживает горение (но хорошо плавится). Выполняются изделия в сером или белом цвете. Гофра из ПВХ предназначена исключительно для внутренней прокладки, и защищает провод от механических воздействий. Поливинилхлорид имеет самозатухающие свойства, то есть при КЗ на линии или отгорании контакта гофра будет не гореть, а лишь плавиться. Ее можно использовать для прокладки в негорючих местах (кирпичной кладке или бетоне). Если нужно уложить по древесине, стоит дополнительно использовать негорючую подложку. Нельзя использовать на улице, так как от солнечных лучей пластик быстро пересыхает и трескается.

ППР (полипропилен)

Не поддерживает горение и имеет стойкость к самозатуханию. В отличие от ПВХ он стоек к ультрафиолету и влаге, поэтому может быть использован для наружного монтажа. Обычно изготавливается в синем цвете (хотя на AliExpress есть всех цветов радуги, но качество его довольно сомнительное).

ПНД (полиэтилен низкого давления)

Материал устойчивый к влаге и ультрафиолету. Гофру из ПНД можно использовать для наружного монтажа или в помещениях с повышенной влажностью. Однако ее ни в коем случае нельзя применять для прокладки кабеля по деревянным или другим горючим конструкциям, так как ПНД хорошо горит. Он выполняется в двух цветах: черном и оранжевом. К сожалению некоторые монтажники используют такие гофры для собственного удобства в разведении силовых кабелей – разными цветами удобно делать разводку. Однако это неправильно, и в случае пробоя кабеля гофра легко воспламеняется.

Нержавеющая сталь

Cамый прочный и долговечный материал, который может быть использован для монтажа проводки по горючим и негорючим конструкциям. Причем, если необходимо положить провод по дереву, то такой бронерукав можно использовать без дополнительной негорючей подложки. Он отлично защищает от механических воздействий, например, от грызунов.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.
