Продухи в фундаменте – для чего нужны, изготовление

Обустройство продухов в построенном здании

Дом уже стоит, а про необходимость продухов забыли? Все можно исправить!

Необходимо выполнить один из двух вариантов.

  1. Вырезать их самостоятельно. Для этого требуется иметь диск с алмазным напылением. Рассчитать и разметить будущие продухи. Вырезать отверстия, стороны останутся абсолютно ровными.
  2. Вызвать специалистов. Все нужные расчёты они выполнят самостоятельно. Финансовый вопрос будет зависеть от толщины фундамента и материала, из которого он состоит.

Не потребуются продухи, если пол на первом этажа не будет завышен, а обустроен прямо на уровне земли. Под ним не будет влаги, а эксплуатационные свойства в таких зданиях значительно выше.

Каким образом действовать?

Существует несколько способов по обустройству вентиляции, широко используемые на практике. Итак, ниже рассмотрим наиболее популярные варианты, среди которых можно выделить следующие:

Конструкция дома с вентиляцией фундамента

  1. Одно из наиболее рациональных решений заключается в том, чтобы были продуманы и заложены вентиляционные отверстия ещё в рамках проектировочного и строительного этапов. Если вы поступите именно так, то становится возможным проведение правильного и грамотного расчёта площади и количества вентиляционных отверстий. Таким образом, система будет запланирована заранее и в дальнейшем всё будет значительно проще.
  2. Нередко бывает и так, что при проведении этапа проектирования и постройки фундаментного основания не было выполнено обустройство вентиляционной системы. Однако из такой ситуации существует также выход. В данном случае вентиляция в фундаменте дома выполняется с помощью цокольного этажа. Последний возводится сразу же над фундаментом. Именно в стенах цокольного этажа можно и обустроить отверстия вентиляционной системы. Не смотря ни на что, данный вариант также весьма эффективен, пусть и не настолько, как предыдущий вариант.
  3. Рассмотрим ещё одно решение, которое также используется в современном строительстве. Оно заключается в обеспечении вентиляции через помещение первого этажа. Данный способ заключается в проделывании отверстий в полу данного этажа. Они в некотором смысле будут исполнять функции продуха. Подобного рода отверстия закрывают с помощью решёток. Размещать такие элементы вентиляционной системы лучше всего под шкафом, кроватью или другим предметом мебели. Объясняется это тем, что именно эти места характеризуются отсутствием регулярных перепадов давления.

Перед тем, как выбрать третий способ, следует помнить об одном немаловажном моменте. Существует также и другой, альтернативный вариант. Используется он, в основном, в западных и заокеанских странах

Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью

Используется он, в основном, в западных и заокеанских странах. Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью

Существует также и другой, альтернативный вариант. Используется он, в основном, в западных и заокеанских странах. Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью.

В качестве ещё одного варианта можно считать покрытие почвы с помощью полиэтиленового слоя. Его устанавливают нахлёстом, причём не менее пятнадцати сантиметров. В результате образуется замкнутое пространство, вокруг которого ставятся стены.

Планирование вентиляции

Планирование продухов

Отдушины, которые еще называют продухами, предназначены для того, чтобы между перегородками фундамента происходила постоянная циркуляция воздуха, проветривание. Стоит отметить, что если подвальное помещение имеет перегородки в виде отдельных помещений, то в каждой из стен подвала требуется организовывать отдушины, чтобы обеспечить равномерную вентиляцию

Особенно это важно в зиму, когда разрушительные процессы, ввиду большого количества влаги и конденсата, проявляются особо заметно

Вентиляция фундамента. Создание продухов на этапе заливки.

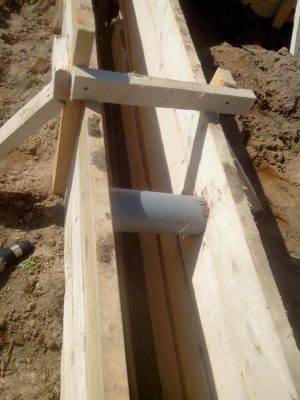

Отдушины для фундамента (продухи) обычно закладываются на этапе заливки, их необходимо сделать непосредственно в фундаменте дома или его цоколе с помощью труб (см. фото выше). Это своеобразные мосты воздуха, которые будут соединять окружающую среду с закрытым пространством, создавать свободную циркуляцию воздуха.

Перед тем, как начать планирование расположения отдушины для фундамента и их количество, необходимо немного углубится в строительные нормы

Первое, на что необходимо обратить внимание, это размеры отверстия. По общим требованиям они должны быть диаметром 11-15 сантиметров

А если конструкция отверстия будет прямоугольной, то размеры составят не менее 11х15 сантиметров. Второе — это количество таких отверстий и места их расположения.

Требования СНиП

В соответствии со строительными нормами и правилами СП 54.13330.2011 и п 9.10 СНиП 31-01-2003:

  • любые отверстия должны располагаться на расстоянии 1 метра от угла бетонной перегородки, дабы не образовывались воздушные мешки;
  • расстояние между отверстиями не должны превышать 2 метров и быть меньше 1 метра;
  • любое отверстие должно располагаться выше уровня возможного подтопления, дабы талая вода после зимы через них не попала в пространство;
  • все отверстия должны иметь решетки, которые закрывают подпольное помещение от проникновения туда насекомых, мелких грызунов и птиц.

Это основные требования, предъявляемые к продухам фундамента относительно зимнего времени года. Перейдем к описанию технологии их изготовления.

Как правильно должны быть расположены

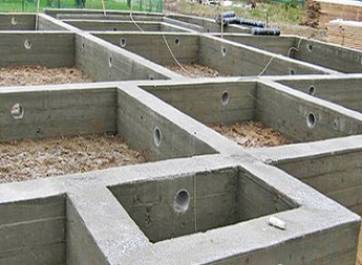

Наиболее распространенное размещение продухов в ленточном фундаменте — симметрично на каждой стороне фундаментной стены друг напротив друга. Считается правильным использование четного количества отверстий. Располагаясь симметрично, такие отдушины создают лучший обмен воздухом, поскольку образуются более подходящие условия для сквозняка, который и выносит лишнюю влагу, не давая ей конденсироваться.

Рекомендуется учитывать и направление ветра: располагая продушины с подветренной и наветренной стороны, вентиляции подполья можно существенно придать эффективности.

Если внутри ленточного фундамента есть стены с дополнительным фундаментным усилением, в них тоже нужно сделать отверстия, причем они должны быть больше наружных, чтобы меньше препятствовать воздухообмену.

По правилам и из логических соображений от края фундамента для создания отверстия нужно отступать не более 90 сантиметров, чтобы в углу не образовалось глухого невентилируемого участка. От верхнего края цоколя нужно отступать вниз не меньше 15-20 сантиметров. При этом рекомендуемой высотой от земли является 30 см — чтобы внутрь не попадала талая вода и дождевые брызги. Если фундамент низкий, то важнее отступить расстояние от верхнего края, а в почве перед вентиляционным проемом понадобится сделать проямок.

Для чего нужны продухи?

Грунт, к которому прикасается залитый пол дома, имеет в своей структуре влагу. Когда температура воздуха повышается, она начинает активно испаряться. Больше всего этим процессам подвержен бетонный пол, например, бани.

Его температура, как правило, ниже температуры воздуха, поэтому влага, исходящая из грунта, конденсируется и остается на его стенках.

Если влажный поток сильный, то это приводит к переувлажнению основания дома и земли вокруг него. Чрезмерная влажность негативно сказывается на надежности конструкции, а также приводит к появлению гнили в основании деревянного здания, или плесени – кирпичного.

Вентиляционные отверстия нужны для вывода избытков влаги на улицу, которая в парообразном состоянии. Принцип их действия простой. Ветер провоцирует сквозняк, продувание воздуха цоколя, который проходит сквозь пространство подвала и выходит в другой части дома.

Бывают случаи, когда вентиляция фундамента не обязательна. К таким ситуациям относятся следующие:

  • внутри помещения в полу уже есть вентиляционные ходы – проветривание дома происходит изнутри постройки;
  • фундамент защищен качественным паробарьерным материалом;
  • в подполье обустроена искусственная вентиляция; единственным условием является ее высокая мощность и непрерывность включения;
  • подполье перекрыто слоем песка или грунта.

Технические требования к продухам

И все-таки в большинстве случаев устройство продухов необходимо. Их расчет происходит на основании нормативных актов о строительстве. Согласно им, общая площадь отверстий должна составлять не меньше, чем 1/400 площади подполья. Если речь идет о радио опасных зонах, то их площадь должна быть на уровне 1/100-1/150 от общей площади пола цоколя.

Система продухов в ленточном фундаменте

Один продух может иметь размер м2. Наибольший показатель размера должен составлять не больше, чем м2, потому как большую площадь придется армировать. К примеру, отверстия размером 30×30 см стоит армировать по периметру.

Продухи могут отличаться не только размером, но и формой. К примеру, можно сделать отверстия квадратной, круглой, прямоугольной или даже треугольной формы. Расположение вентиляции дома должно быть равномерным.

Чтобы избежать образования вентиляционных «мешков», необходимо разместить крайние продухи в фундаменте максимум в 90 см от углов дома, а именно, его внутренней грани. Лучше чтобы их количество было парным, а устройство – симметричным. Так обеспечится равномерный выход парообразной влаги из полости фундамента.

Высота, на которую продухи должны быть подняты над землей, зависит от высоты самого фундамента. Желательно, чтобы расстояние от грунта до первого отверстия составляло не менее 200 мм, потому как при низком размещении сквозь них в полость фундамента могут проникнуть паводки. С этой точки зрения, чем выше расположено отверстие, тем безопасней.

Как рассчитать количество продухов?

Согласно самой простой формуле, в фундаменте деревянного дома необходимо сделать один продух на два-три метра стены

Во внимание берется место расположения здания. Если оно стоит на возвышении, то достаточно использовать два отверстия в нижней части

Вентиляционные решетки на продухах фундамента

Если дом стоит в низине, то их должно быть больше. Монтируются продухи в фундаменте после окончания фундаментных работ в соответствии с проектом. Это значит, что вентиляция должна располагаться ниже уровня пола первого этажа.

Чтобы рассчитать количество продухов, необходимо воспользоваться двумя формулами: для расчета площади одного отверстия и их количества. Итак, в первом случае эффективна формула: S = F/400. F — это площадь помещения под первым этажом. Затем, берется формула N = S/P, где P — это размер одного продуха.

Для примера, исходные данные дома такие: размер фундамента – 5×6, желаемые размеры вентиляции – 200×250 мм или м2. Согласно формуле получится: S = 30/400 = 0,075 м2; N = 0,075/0,05 = 1,5 ≈ 2 шт.

Используя полученные данные, необходимо сделать 4 вентиляции, указанного размера. Их можно сделать на коротких или длинных стенах дома, однако, расположение на коротких стенах обеспечивает лучшее движение воздуха.

Варианты систем и схем вентилирования

Регламентируется строительство вентиляционной системы отечественными СНиПами (Строительными Нормами и Правилами) и международными строительными стандартами.

Причины для регулярного проветривания

Некоторые последствия отсутствия или неправильной системы вентиляции в фундаменте:

  • Появление конденсата, постепенное увеличение до 100% влажности;
  • Гниение деревянных балок, перекрытий, черновых материалов конструкции пола;
  • Скопление природного газа радона, выделяющегося из почвы, вдыхание которого приводит к онкологии;
  • Размножение плесени, грибков, прочих микроорганизмов, вызывающих аллергические заболевания, бронхиальную астму.

Для соблюдения режима влажности требуется испарение накапливающей влаги и отвод ее из-под пола дома на улицу. Пренебрегая строительными нормативами, можно нанести непоправимый вред здоровью жильцов дома.

Организация естественной вентиляции

Выбор варианта проветривания определяется экономической целесообразностью.

Существует два основных способа обустройства естественной вентиляции:

Первый метод. Монтаж специальных отверстий в фундаменте, называемых отдушинами или продухами.

Расположенные в противоположных стенах проемы вызывают сквозняк, за счет которого удаляется влага из ограниченного фундаментом пространства

Второй метод. Проведение приточных и вытяжных воздуховодов. Они забирают влагу, вредные газы с подвала и выводят на улицу через вытяжные вентиляционные стояки.

Возможно устройство одной вытяжной трубы для подвалов небольшой площади.  Отверстия для приточной циркуляции воздуха можно делать в полу.

Первый способ дешевле в строительстве, но потребует в процессе эксплуатации дополнительных затрат на отопление дома. Второй способ эффективен только при комплексном подходе к энергосбережению.

Он требует больших затрат на утепление фундамента, создание гидроизоляционного барьера, сооружение отмостки, воздуховодов или трубы. Вложения не окупятся без проведения изоляционных работ и качественного утепления всего дома изнутри.

Устройство принудительной системы

Естественная вентиляция зависит от температуры и плотности воздушной массы на улице и в помещениях. Она не работает, когда температура воздуха на улице и в подвале сравняются. При высокой влажности и низкой эффективности системы естественного воздухообмена ее дополняют электрическими приборами, вентиляторами.

Принудительная вентиляция обычно применяется:

  • в подвальных помещениях площадью от 40 м2 или с изолированными отсеками;
  • в архитектурных решениях дома без вентиляционных воздуховодов и труб над крышей;
  • в оборудованных источниками запахов и влажности помещениях в подвале – мастерской, гаража, сауны.

Мощность приборов приточно-вытяжной вентиляции рассчитывается исходя из объема подвального помещения.

Приточные вентиляторы интенсивно нагнетают свежий воздух с улицы, а вытяжные – выводят отработанные потоки наружу. Обычно приточно-вытяжная система задействована либо только на вытяжку, либо на приток

В механических системах вентилирования активизируют или приточный вентилятор, или вытяжной. Если работает механизм на притоке, то нагнетаемый им воздух самопроизвольно вытесняет отработанную воздушную массу из подвала. Если действует вытяжка, то в разреженное благодаря ей пространство воздух затягивается сам, естественным образом.

Размеры продухов их размещение и численности

Руководствуясь пунктом норматива СНиП 31-01-2003 (СП ) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН ). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Исходные сведения:

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

S=F/400=30/400=²,

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

N=S/P=0,075/0,05=1,5=2шт,

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Исходные сведения:

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Общая площадь вентиляционных отверстий:

S=(9х4+9х4)/100=72/100=0,72м².

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

N1=S/p=0,72/0,05=14,4=15шт.

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

N2=S/р=0,72/0,075=9,6шт=10шт.

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Подготовка к сооружению системы

Для монтажа вытяжных каналов используют обычно трубы или коробы. Они могут быть пластиковыми, металлическими, кирпичными, деревянными. Каждый вид материала имеет свои плюсы и минусы.

Выбор материала для сборки

Основные отличия конструкций:

Какой выбрать материал и как сделать надежной вентиляцию в фундаменте, каждый собственник решает, исходя из своих финансовых возможностей. В больших коттеджах вытяжные трубы часто делают из кирпича. Они соединяются с общей системой воздуховодов и обеспечивают хорошую вентиляцию всего дома.

Правила расчета размеров

Точные параметры вентиляционной системы гарантируют требуемую циркуляцию воздушных потоков.

  • Длина вытяжных труб равна высоте дома плюс 1,5 м;
  • Сечение воздуховода должно быть не менее 26 см2 на каждый метр площади подвала;
  • Общая площадь сечения вытяжных труб должна быть больше на 15% чем у приточных.

После проведения всех замеров и расчетов можно начинать подготовку к монтажу. Проверить исправность инструмента, приспособлений, запастись материалом.

Этапы монтажа каналов

Перед началом всех работ следует составить схему расположения элементов системы вентиляции.

Установка воздуховодов производится в такой последовательности:

  1. Приточный канал монтируется через отверстие в цоколе или в другом месте, его нижний конец располагается на расстоянии 0,5 м от пола.
  2. Герметично изолируются стыки трубы в проемах фундамента;
  3. Вытяжные конструкции монтируются под потолком, соединяются в общий канал с наружной частью трубы;

Регулируемые заслонки на вытяжных и приточных воздуховодах помогут исключить промерзание подвала зимой.

Над крышей вытяжной стояк монтируется вертикально, сверху защищается от влаги дефлектором – металлическим или пластиковым “зонтом”, диаметр которого чуть больше диаметра трубы

Высота вентиляционных стояков, возвышающихся над кровлей, обычно принимается равной высоте дымоходных труб. Для того чтобы обеспечить стабильную тягу в вытяжке, верх трубы должен быть выше конька на 0,5 – 1,0 м.

Определение места под строительство

Дом, построенный на хорошо проветриваемой местности, может иметь вентиляционную систему с минимальным количеством отдушин. Достаточно сделать в фундаменте всего два проема. У строения, расположенного в низине, количество отдушин увеличивают по максимуму.

Расположение отверстий следует планировать с учетом розы ветров. Например, если расчеты показали необходимость оборудования 6 продухов, то 2 из них нужно расположить с подветренной стороны, 2 – с противоположной наветренной и по 1 на оставшихся сторонах фундамента.

Если подвальное пространство полностью погружено в грунт, то его нужно обустроить механической системой вентилирования. В этом случае она конструктивно связывается с общей сетью, обеспечивающей воздухообмен дома

Приточно-вытяжная вентиляция, обеспечивающая свежим воздухом устроенные в подвале эксплуатируемые помещения, обычно связана с общей сетью вентилирования. Так один рекуператор сможет обрабатывать все здание. К тому же вытяжные вентиляционные стояки можно расположить в одной шахте.

Взвешенная оценка вопроса

Естественный воздухообмен при помощи отдушин в фундаменте можно сделать из подручных материалов, строительных отходов. Все прочие варианты потребуют затрат.

Повлияют на стоимость вентиляции:

  • Площадь подвального помещения и высота всего строения при монтаже воздуховодов;
  • Наличие оборудования для принудительного проветривания. Все простые вентиляторы и переключатели можно приобрести за 3-5 тысяч рублей;
  • Дополнительные устройства. Стоимость сложных рекуператоров, сплит-систем, гигрометров, датчиков с монтажом под ключ начинается от 20 тысяч рублей, нередко превышает сумму в 100 тысяч.

Для благополучия жильцов и прочности дома стоит подобрать эффективную схему вентиляции фундамента. Она может быть совершенно бесплатной или очень дорогой, главное, чтобы воздух в подвале обновлялся, а стены были сухими.

Построенная система вентиляции требует периодического проведения мероприятий по эффективному поддержанию микроклимата в подвале.

Что такое продухи?

Продухами или отдушинами называются не очень большие технологические отверстия, располагающиеся по контуру постамента дома. Их главная цель — обеспечить надежное естественное вентилирование цокольного пространства.

При отсутствии продухов в техподполье создаются условия для образования высокого уровня влажности и, как результат, возникновения на стенах налета плесени и гнилости, приводящих к постепенному разрушению строительных конструкций и созданию неудовлетворительных санитарных условий проживания в доме.

Для организации качественной вентиляции в цоколе индивидуального дома должны учитывать:

  1. Вид фундамента: ленточный или свайного типа.
  2. Характеристики грунта.
  3. Общую площадь цоколя.
  4. Климатический район строительства.
  5. Розу ветров.
  6. Наличие подземных газов, в частности, радона.
  7. Промежуток до стены и прочих построек, образующих естественную преграду для движения вентилируемого воздуха.

Зачем необходимы?

Если в процессе строительства жилого объекта не побеспокоиться о создании действенной вентиляции подвальных помещений, со временем такие строения невозможно будет эксплуатировать. Влажность, грибки, плесень — это только малая доля проблем, с которыми столкнется собственник.

Сегодня ученые выявили еще одну проблему безвентиляционных цоколей — воздействие радиоактивного газа радона. Как правило, его концентрации ничтожно малы, он рассеивается в воздухе, не нанося вреда окружающей среде.

Но при отсутствии вентиляции в подполье, он накапливается и начинает проникать через щели в жилые комнаты, имея концентрацию, которая в разы превышает установленные санитарные нормы. А в результате жильцы такого дома буду страдать от онкозаболеваний.

Надежная вентиляция деревянных домов выполняется по естественному принципу: воздушные потоки просачиваются в комнаты через древесные поры, выполняющих роль мощных природных фильтров и обеспечивающих непрерывное кругообращение свежих воздушных масс.

Когда частный дом не требует организации отдушин?

В отдельных вариантах индивидуальное домовладение не требует установки вентиляции в цоколе. Допускается не устанавливать продухи в таких ситуациях:

  1. Подполье выполнено в виде закрытого пространства. Например, оно заполнено песком, а сверху смонтирована бетонированная плита. В таком помещении, фактически подпола нет.
  2. Грунт в техподполье покрыт высококачественным гидроизоляционным слоем, тем самым перекрыт источник образования влаги.
  3. Имеется приточно-принудительная вентиляция в цокольных помещениях, с производительностью не менее 1 л/с на каждые 10 м2 подпола.
  4. Подпол оборудован воздушным отоплением и имеет связь с проветриваемыми комнатами.
  5. Когда деревянное сооружение установлено на низком ростверке и снизу здание хорошо продувается.

Разумеется, во всех случаях, при отказе от установки вентиляционных отверстий потребуется тщательный анализ и мнение специалистов.

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

  1. Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
  2. Внесение параметров на схему.
  3. Составления перечня необходимых элементов.
  4. Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
  5. Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

  1. Перфоратор.
  2. Трубы различной конфигурации, диаметра, фактуры и длины.
  3. Соединительные элементы.
  4. Переходники, колена, тройники.
  5. Решетки вент. ходов.
  6. Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

  • На стенах делают разметки, обозначают где будут проходить вент. каналы.
  • По потолку чертят схему прокладки воздуховодов.
  • Если система принудительная, отмечают, где будет смонтировано оборудование.
  • Собирают воедино каналы и монтируют их на подвесы.
  • Подключают трубы к единой вент. установке.
  • Закрывают отверстия решетками.
  • Подключают технику к электричеству и тестируется вся установка.

ПРОДУХИ ИЗ ДРЕВЕСИНЫ

При обустройстве вентиляционных проходов могут быть использованы обрезки труб и дерево. Надо сказать, что последний вариант крайне неудобен. Извлечение досок из фундамента можно производить не раньше, чем через 25-30 дней. За этот период они успевают сильно пристыть к бетону и удалить их бывает весьма сложно. Но если иного варианта нет, то действовать можно по следующей схеме:

1. Приготовить несколько инструментов, а именно, кувалду, молоток, стамеску, длинное сверло по металлу размером 12-14 мм, буравчик по дереву длиной больше ширины фундамента.

2. Сверлом по металлу просверлить брусок с обеих сторон.

3. Буравчиком по дереву выполнить сквозную дыру.

4. Увеличить отверстие стамеской в любую сторону от центра.

5. Аккуратно отбить «приклеенную» рейку сначала стамеской, затем кувалдой.

Процесс извлечения бруса из фундамента требует определенной сноровки, поэтому удобнее использовать другой метод.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
