Чистка газового котла АОГВ-11.6-3 своими руками: пошаговая инструкция по проведению чистки котла

Обзор моделей

Любой АОГВ — это одноконтурный напольный аппарат, предназначенный для отопления помещения. Второго контура в них нет. Если нужно горячее водоснабжение, необходимо подключать бойлер косвенного нагрева . На базе АОГВ выпускают АКГВ — в них есть встроенный теплообменник для ГВС.

Горелка рассчитана на природный газ. Чтобы перевести устройство на сжиженный газ, понадобится ее поменять ч нужна специальная форсунка. Производитель выпускает нагреватели мощностью от 11 до 29 кВт. Можно подобрать модификацию для отопления площади от 45 до 250 м². Ориентировочная стоимость котлов ЖМЗ — 18-23 000 рублей.

АОГВ-11.6 Эконом

Напольное исполнение. Бытовые версии — 11-29 кВт. Характеристики версии 11.6:

• КПД 90%
• Открытая камера.
• Обогревает 100 м².
• 11 600 Вт.
• Один контур.
• Механическое управление.
• Конвекционный тип.
• Вес — 45 кг.

АОГВ-23.2-3 Комфорт

• КПД 88%
• Открытая топка.
• Обогревает 200 м².
• 23,2 кВт.
• Один контур.
• Механическое управление.
• Конвекционного типа.
• Вес — 52 кг.

А вот 23 Универсал может быть выполнен в двух вариациях: одноконтурный и двухконтурный. Энергонезависимый аппарат комплектуется импортной автоматикой. Работает на любом виде газа. Скромные габариты, небольшой вес — идеальное решение для создания автономного отопления.

АОГВ-17.4-3 Универсал

АОГВ 17 относится к конвекционному типу. Напольное исполнение. Открытая топка.

• КПД 88%
• Площадь — 140 м².
• Мощность — 17,4 кВт.
• Весит 49 кг.

Аббревиатура расшифровывается как «Аппарат Отопительный Газовый Водонагревательный». Завод Жуковский — не единственный их производитель. Их выпускают:

• ОАО «Боринское» (Московская обл.). Выпускает аппараты в расширенном диапазоне мощностей, есть модели на 5, 6, 7, 9 и 11 кВт. Далее: от 11 до 23 кВт.
• ЗАО «Ростовгазоаппарат». Выпускает варианты 11,6-35 кВт.
• Также имеются импортные версии — Beretta (Италия).

Жуковский МЗ не выпускает парапетные котлы, но их можно найти у других отечественных производителей, например, аппарат от компании РОСС. Парапетные модели имеют закрытую камеру сгорания, поэтому их можно устанавливать в квартире. Им не требуется отдельное помещение.

Пример парапетного аппарата: РОСС АОГВ-13П. Это 2-контурный вариант. Обогревает до 130 м². 13 кВт. КПД — 90%.

Подготовка моющего раствора

Моющее средство (порошок или жидкий концентрат) засыпается в расширительный бак постепенно, в соответствии с рекомендациями по приготовлению раствора.

Если говорить о средстве Кратол К, то мы рекомендуем использовать 8-10%-ный раствор при температуре около 60°С. Т.е. на 9 литров воды вы сыпете 1 кг Кратола К

Внимание! При реакции выделяется углекислый газ, который выдавливает воду из котла. Вот почему мы говорили о том, что промежуточный бак должен быть больше объема промываемого котла

Поэтому сыпьте аккуратно, пусть порошок постепенно размешивается, и вы будете контролировать процесс газообразования.

Об эффективности реакции вы можете судить по газу, который будет выделяться в промежуточный бак, образуется пена, промывочный раствор потемнеет и станет мутным.

Следите за этими показателями. В принципе, вы можете повысить температуру до 60°С (но не более, иначе начнётся гидролиз кислоты и эффективность химической промывки снизится) и довести концентрацию раствора до 10%. Не переживайте, с котлом ничего не случится, особенно, если вы используете наше моющее средство. Следите за внешними параметрами. Разбавляйте кислоту постепенно. Подогревайте плавно. У нас в практике случалось и такое, что мы перегревали котёл, и потом кипящая кислота хлестала во все стороны. Не особенно опасно, но неприятно.

Кстати, о газах. Чтобы выдавить скапливающиеся в верхней части котла газы, образующиеся при реакции промывочной жидкости с накипью, мы практикуем периодическую остановку насоса. При этом создаётся небольшой гидроудар (для промываемого змеевика не страшно, поскольку в таких насосах максимальное давление не превышает 2 атм) и воздух постепенно выталкивается в расширительный бак. Т.е. во время промывки стоим рядом, смотрим за уровнем жидкости в расширительном баке и периодически включаем и выключаем насос.

Прочие модели

На практике очистка горелок проходит по единым принципам. Отличия заключаются в их изъятии и обратной сборке.

Далее предложены следующие примеры:

Например, в парапетном аппарате «Гелиос АОГВ 4» устроена автоматика «Евросвит 360»и горелки европейских марок Bray и Polidoro.

Комплект горелок извлекается по примеру процесса с «Житомиром». Для очищения сопла применяется насос, поверхностей – жёсткие щётки.

Особо выделяется линии Конорд.

Вариации автоматики здесь таковы:

Наиболее популярной является вторая вариация:

В неё входит секционная горелка, трубки «Полидоро», запальник, термопара, газовый клапан, индикатор температуры и провода.

Подобная система есть в модели «Лемакс Премиум 12.5».

Только горелка здесь является микрофакельной. Механизм очень просто извлекается путём снятия верхней крышки и лёгкого отвинчивания фиксирующих болтов.

Встречается её аналоги и в моделях «Сиберия».

Здесь применяются экологические горелки «Воргас».

Не отстаёт в этом плане и компания «Беретта». Здесь выделяется её модели Novella Maxima 108 N RAI и Mynute Boiler.

Автоматика «Ханиуэлл» выглядит следующим образом:

У неё схожий принцип работы с системой «Евросвит». Отличия заключаются в материалах некоторых составляющих.

Она часто встречается в настенных модификациях, например в «Бакси Фортеч 24»

В нём также функционирует экологическая горелка, не оставляющая продуктов сгорания.

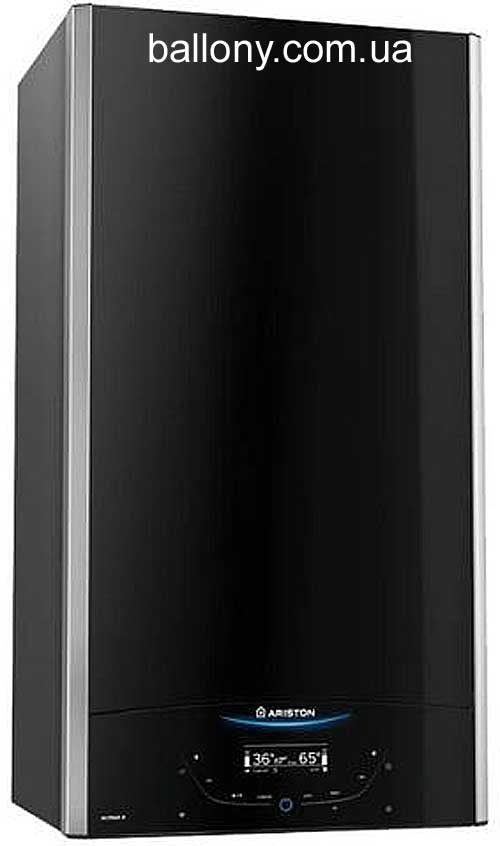

Не менее популярный аппарат – «Аристон ALTEAS X 24 FF NG».

С подобной автоматикой функционируют и многие модели «Дэу». Например – DGB 200 MSC.

Какая бы ни была у вас модель, и какой марки, чётко следуйте предложенным инструкциям по снятию и financial assistance grants обратному монтажу блока горелок. Тщательно очищайте его правильными средствами 1-2 раза в год. Обслуживайте и другие механизмы. И тогда ваш котёл будет исправно работать ещё долгий период.

Непременным атрибутом любой отопительной системы является котел, который выступает генератором тепла для обогрева жилища.

Современный рынок отопительного оборудования насыщен весьма широкой линейкой котлоагретов различных видов. Но особое место в этом ассортименте занимают газовые котлы, которые приобретают с каждым днем все больше популярности.

Такая тенденция связана с тем, что агрегаты этого вида являются весьма эффективными и экономичными устройствами для обогрева загородного дома и даже квартиры. Для того, чтобы газовый котел функционировал бесперебойно и стабильно, необходимо правильно осуществлять уход за ним.

Одним из видов такого обслуживания является чистка газового котла от сажи и других загрязнений. Поговорим более подробно о том, зачем проводить чистку газового агрегата, а также какими способами это можно сделать.

Проводимые работы и их периодичность

Перед началом отопительного сезона и после него нужно совершать ряд процедур, среди которых чистка:

• запальника;
• горелки с форсунками;
• газового фильтра;
• теплообменника;
• камеры сгорания;
• дымохода.

При возникновении некоторых негативных моментов, откладывать это дело не стоит и чистить устройство нужно сразу:

1. Если котел работает в стандартном режиме, но температура в помещении стала ниже.
2. Агрегат стал потреблять большее количество газа и электрической энергии.
3. В помещении стал слышен запах угарного газа.

Как рассчитать потребление газа котлом?

Зачастую подобные ситуации возникают в результате засорения котла. Для того, чтобы верно определить участок загрязнения, нужно владеть специальными знаниями, касающимися устройства газового котла.

Рассмотрим подробно, как почистить каждый узел газового котла.

Особенности очистки котлов разных марок

В зависимости от производителя водонагревающего оборудования, очистка может иметь ряд нюансов, которые необходимо учитывать. Давайте разберем наиболее распространенные марки.

Бакси

Главная особенность котлов Бакси – наличие вторичного пластинчатого теплообменника. Это стоит учитывать при выборе чистящего средства.

Навьен

Южнокорейский производитель, выпускающий водонагревающую продукцию, адаптированную к российским условиям. Во время ее промывки никаких проблем не возникает, так как система обладает повышенной устойчивостью и надежностью.

Аристон

Техника от Аристон оборудована дополнительными фильтрами очистки воды, из-за чего вода в систему поступает чище обычного. Это позволяет долго обходиться без чистки и использовать щадящие варианты при выборе химии.

Вайлант

Рекомендованный производителем температурный режим работы находится в пределах 40-50 о. Если соблюдать его – накипь будет скапливаться в теплообменнике медленнее.

Беретта

Качественный производитель, адаптирующий свою продукцию для российских реалий. Не имеет никаких особенностей во время чистки. Она осуществляется по аналогии с большинством схожих изделий.

Ардерия

Еще один бренд из Южной Кореи, оборудованный двумя теплообменниками. При некорректной работе изделия желательно прочищать обе детали.

Что такое АОГВ: расшифровка

Автоматика механическая.

АОГВ (расшифровка: аппарат отопительный газовый водогрейный) – это газовый котел, в котором нет ни одного энергозависимого элемента. То есть агрегат может работать в автономном режиме без электричества. Обычно они устанавливаются там, где есть центральный газопровод, но даже в отсутствие газа можно поменять горелку, которая будет работать на пропан-бутане. В маркировке нагревателя после аббревиатуры всегда идут цифры – это максимальная мощность. Например, АОГВ 17 означает, что максимальная тепловая мощность агрегата составляет 17 кВт.

Основные элементы нагревателя:

• автоматика;
• термопара;
• камера горения;
• теплообменник;
• дымоход.

Работу котла АОГВ контролирует механическая автоматика. На отечественных нагревателях может устанавливаться автоматика своего (в более дешевых моделях), европейского или американского производства. Это сердце нагревателя, без автоматики котел работать не может. Второй важный элемент нагревателя – это медная термопара. Она отвечает за то, чтобы приводить в действие электромагнитный клапан, который перекрывает подачу газа, если фитиль горелки погас.

В отличие от современных парапетных нагревателей газовые котлы АОГВ оснащены открытой камерой горения. Недостаток таких камер в том, что воздух для поддержания огня они берут из помещения, в котором находятся. Преимущество – возможность выводить дым через обычный дымоход с естественной тягой, нет нужды в энергозависимом вентиляторе.

Теплообменник находится в верней части камеры горения, прямо над горелкой. Для каждого контура свой теплообменник, жидкости в них не пересекаются. То есть, если нагреватель предназначен не только на обогрев помещения, но и на подготовку горячей воды, то теплообменников будет два.

Диапазон цен

Стоимость котла Жуковский АОГВ 23 зависит от конкретной модели и находится в пределах 20-24,4 тыс. руб. В эту цену не входит дымоход. При покупке следует сразу уточнить комплектацию агрегата, чтобы не пришлось в срочном порядке искать необходимые узлы.

Кроме того, дополнительные расходы возникнут на заключение гарантийного договора.

Этим действием пренебрегать не рекомендуется, так как впоследствии на ремонт можно потратить гораздо более высокую сумму.

ОБРАТИТЕ ВНИМАНИЕ!

Многие пользователи надеются на собственные навыки и знания, намереваясь ремонтировать котел самостоятельно. Необходимо помнить, что самовольные действия с газовым оборудованием могут повлечь за собой административную ответственность.

Для каких помещений лучше всего подходит?

Котлы АОГВ 23 оптимальны для использования в частных домах, общественных или коммерческих помещениях. Для них требуется отдельное помещение с возможностью проветривания, поэтому установка агрегатов в квартирах не рекомендована.

Также не подходят для эксплуатации производственные цеха с большим количеством проемов и технологических люков, нарушающих режим воздухообмена и создающих сквозняки. От них часто срывает пламя, что прекращает работу системы отопления и создает опасность утечек газа.

Оптимальный вариант — отдельное помещение в подвальном (цокольном) этаже, имеющее оконный проем, площадью не менее 8 м2.

Очищаемые узлы

Устройство газового котла. (Для увеличения нажмите)

В устройстве этого вида оборудования имеются следующие узлы, которые периодически нужно чистить:

• запальник;
• горелка с форсунками;
• газовый фильтр;
• теплообменник;
• топка;
• дымоход.

Стоит отметить, что очистка каждого узла газового котла имеет свою специфику, на которой остановимся более подробно.

Запальник

При нормальном функционировании запальника его пламя должно выглядеть как конус с голубым оттенком. Если же пламя стало желтоватого цвета, то это означает, что горелка загрязнилась.

Порядок чистки происходит в следующей последовательности:

• перекрыть поступление газа к котлу;
• выкрутить запальник;
• с помощью металлической щетки тщательно произвести чистку;
• выполнить продувку;
• установить почищенный запальник на место.

Горелка с форсунками

Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как она предназначена непосредственно для подачи топлива.

Последовательность чистки горелки с форсунками следующая:

закрывается вентиль подачи газа;
горелка снимается с установочного места;
замечается расположение форсунки, а затем она аккуратно выкручивается;
почистить форсунку нужно осторожно ершиком;
горелка чистится щеткой, а ее отверстие продувается с помощью подручного насосного оборудования;
форсунка вставляется в горелку согласно метке;
горелка устанавливается на место.

Газовый фильтр

Это устройство предназначается для очистки поступающего газа от различного рода загрязнений и примесей.

Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

Теплообменник

Стоит знать, что основное назначение теплообменника двухконтурного котла заключается в том, насколько будет осуществляться нагрев воды и с какой скоростью.

Необходимо также понимать, что этот элемент котлоагрегата может засоряться как изнутри, так и снаружи.

Наружная часть теплообменника загрязняется сажей, что негативно сказывается на его функционировании. Очистить этот узел котла от сажи можно механическим способом, иначе говоря, чистка происходит своими руками.

Для этого потребуется следующий набор инструментов:

• скребки;
• металлическая щетка;
• различной формы ерши;
• электроинструмент с чистящими насадками.

Порядок очистки заключается в следующих моментах:

• отключается газоснабжение и электропитание от котла;
• снимается аккуратно теплообменник;
• чистка осуществляется удобными для этого инструментами;
• устройство снова устанавливается на свое место.

В результате этого падает пропускная способность теплообменника, которая в целом влияет на функционирование всего газового котла. Наиболее оптимальным способом чистки внутренней части является промывка теплообменника газового котла с помощью химических средств.

Среди реагентов, которые используются для очистки внутренних стенок, можно выделить следующие средства:

• адипиновая кислота;
• раствор сульфаминовой кислоты;
• специальный гель.

Бустер состоит из следующих элементов:

• циркуляционный насос;
• емкость для реагента;
• электронагреватель.

Принцип очистки теплообменника с помощью такого устройства для промывки, как бустер, заключается в следующем:

• для повышения очистных свойств реагент нагревается в емкости;
• с помощью насоса раствор под напором подается непосредственно в теплообменник.

В результате циркуляции химического средства, накипь отстает от внутренних стенок, и выходит наружу вместе с отработанным раствором.

Топка и дымоход

Хотя газ и является чистым видом топлива, но со временем на стенках топки и в дымоходе все равно собирается сажа. Скопление этого продукта сгорания препятствует нормальному функционированию котла, так как пропадает тяга.

Поэтому, рекомендуется внимательно следить за образованием сажи и регулярно проводить очистку дымохода и топки. Надеемся, что информация, изложенная в статье, будет вам полезной при осуществлении очистки газового котла.

Смотрите видео, в котором подробно показано, как правильно почистить газовый котел в домашних условиях:

Когда необходима чистка

Газовый котел – устройство сложное, и разбирать его без веской причины слишком накладно. Чтобы не совершать ненужные действия, которые могут влететь вам в копеечку, ознакомьтесь с рядом признаков, служащих сигналом о засорении отопительного элемента:

1. Котел не выдает необходимого количества тепла, потребляя при этом большой объем топлива.
2. В процессе работы устройства появляются посторонние шумы, наличие которых раньше не наблюдалось.
3. Напор воды из крана существенно уменьшается.
4. Процесс нагревания батарей происходит медленнее обычного.

Возросло потребление газа

Одной из ключевых причин, из-за которых потребление газа значительно увеличивается по сравнению с нормой, является засорение теплообменника накипью. Котлу требуется больше топлива, чтобы прогреть обменник до нужного уровня. После чистки детали расход снова приходит к базовым показателям.

Постоянно включенная горелка

Засор теплообменника приводит к тому, что вода долго нагревается, а турбина постоянно нагнетает новую жидкость.

Из-за этого горелка постоянно работает, пытаясь вывести температуру воды на необходимое значение.

Удаление накипи решает проблему, позволяя котлу работать в штатном режиме, без перебоев.

Гул и перебои в работе циркулярного насоса

Засорение системы затрудняет циркуляцию жидкости, что заставляет насос перегружаться во время работы. Из-за этого появляются:

• посторонние шумы;
• перебои в работе устройства;
• перегрев двигателя.

Снижение напора в контуре ГВС

Снижение напора в контуре ГВС возможно по причине:

• некорректной работы теплообменника;
• протечек в трубопроводной системе;
• контур подачи горячей воды разгерметизирован.

Почему газовый котел засоряется сажей

Причины образования сажи в котлах при сжигании природного газа, могут быть разными, но все они, так или иначе, связаны со свойством сжигаемого топлива, при определенных условиях, разлагающегося на углерод и водород. Современные отопительные агрегаты, требуют точной настройки горелочного устройства с учетом интенсивности подачи воздуха и отводов продуктов сгорания.

Катализаторами образования сажи является:

1. Неправильное соотношение пропорций газа и воздуха во время горения.
2. Некачественное топливо.

Чтобы снизить процент сажи в уходящих газах, потребуется выполнить настройку котла, проверить и в случае необходимости, заменить жиклеры, очистить форсунки от нагара.

Образование сажи при неполном сгорании газа, легко предотвратить, если для установки и регулировки котла, пригласить специалиста. Каждый год, во время сезонного обслуживания, проверяются рабочие параметры горелки и состав выделяемого CO.

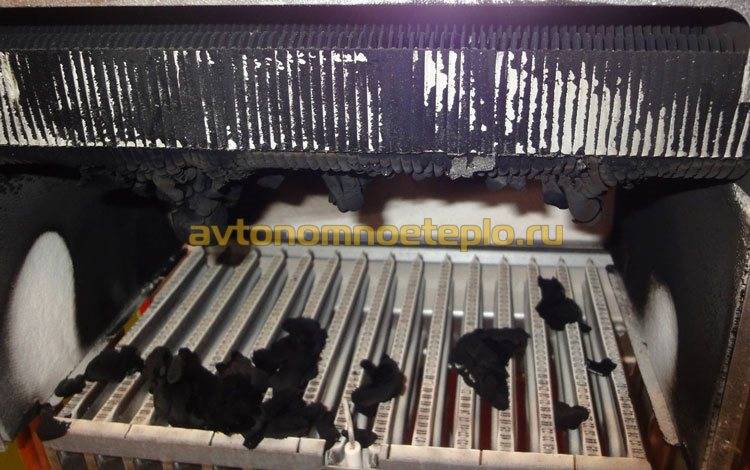

Как очистить газовый котел от отложений сажи

Почистить газовый котел от сажи в домашних условиях? намного легче, чем удалить накипь с внутренней полости теплообменника. Нагар удаляется абразивным методом. В качестве химического реагента? используется обычная сода. Чистка выполняется жесткой кухонной губкой.

Растворить сажу можно обычным кипятком. Если толщина нагара более 2 мм, применяются специальные очищающие средства. Предварительно, поверхность обрабатывается металлической щеткой. Через борозды, химический растворитель лучше проникает к поверхности и удаляет сажу.

Как почистить форсунки на газовом котле

Почистить нагар на газовых форсунках, можно несколькими способами:

• Механический метод – так очищают форсунки газовщики, при регулярном сезонном обслуживании. Зола убирается специальным инструментом, напоминающим загнутый крючок.
• Посредством химических веществ – сильные загрязнения убираются реагентами. Для чистки, горелочное устройство потребуется снять.
• Ультразвуковой метод – относительно новый способ чистки, позволяющий избавить от нагара с минимальными последствиями для горелки и самих форсунок. Проводится на специализированном оборудовании.

Какой теплообменник газового котла меньше подвержен накипи

Накипь появляется на теплообменниках любого типа. От материала водяного контура, зависит скорость и интенсивность образования отложений:

• У чугунных теплообменников, наилучшие показатели сопротивляемости к появлению солевых и минеральных отложений. Срок службы котлов, составляет около 35 лет. Контур из чугуна, устойчив к воздействию любых агрессивных веществ.
• Теплообменник из нержавеющей стали, устойчив к коррозии, но, спустя несколько лет эксплуатации, на стенках полости контура, начинают появляться отложения солей металлов.
• Для медных теплообменников, приготовлено первое место по интенсивности появления отложений. Процесс появления накипи ускоряется, если в системе отопления или ГВС, используются алюминиевые фитинги, переходники или радиаторы.

Как почистить теплообменник напольного газового котла

Для разборки отопительного агрегата в домашних условиях не нужны какие-либо специальные инструменты, достаточно обычного набора с отвертками, ключами и пассатижами. Профилактическая прочистка теплообменника от сажи и накипи производится в межсезонье, когда отопление дома отключено. Предварительно перекрыв подачу газа, начинаем разборку котла со снятия горелочного устройства в такой последовательности:

1. Отсоединить от газового клапана все провода.
2. Извлечь из камеры сгорания термопару, соединенную с газовым клапаном капиллярной трубкой.
3. Отсоединить патрубок подачи газа.
4. Открутить 4 гайки (или болта), удерживающие плиту с горелкой. Вытащить узел в сборе наружу, как показано на фото:

Горелка вынимается вместе с клапаном безопасности и монтажной пластиной

Чистка горелки газового котла производится без дальнейшей разборки с помощью старой зубной щетки. От сажи следует вычистить также запальник, пьезоэлектрическое устройство розжига и датчик контроля пламени (при наличии). Теперь нужно добраться до теплообменника, для чего необходимо снять верхнюю крышку котла, отсоединить датчик тяги и дымоходную трубу.

В открывшемся проеме вы увидите утеплитель, прикрывающий дымоходный кожух. Утепление аккуратно убираете, а после откручиваете винты крепления кожуха и снимаете его. Под ним расположен теплообменник, из которого нужно извлечь стальные турбулизаторы, как это сделано на фото:

При извлечении турбулизаторов из теплообменника сажа просыпается вниз, поэтому первым делом вынимается горелка

Почистить турбулизаторы несложно, это делается обычной щеткой с металлическим ворсом. А вот чистку теплообменника напольного котла лучше делать с помощью нехитрых инструментов, изготовленных своими руками по размерам дымогарных труб. Если они имеют прямоугольное сечение, то надо согнуть из тонкого металла удобную плоскую лопаточку и маленький скребок в виде совочка, затем прибить к деревянной ручке.

Для круглых жаровых труб эти же инструменты изготавливаются слегка изогнутыми. Вначале стенки труб следует очистить совочком, после чего сажу, оставшуюся по углам, удалить лопаткой.

По окончании работы все поверхности теплообменника можно обмести кистью, прикрученной к длинной рукоятке. Последний шаг – уборка сажи с днища, куда она насыпалась при очищении дымогарных труб. Вот как выглядит чистый теплообменник отопительного агрегата:

Рассмотреть подробнее, как чистить в домашних условиях газовый котел, можно на видео:

Как собрать обратно блок горелок АОГВ

Аккуратно выполните сборку всех узлов в обратной последовательности. Медленно без перекоса поднимите весь этот блок, чтобы горелка зашла внутрь корпуса, а узел запальника и термопары не цеплялся за отбортовку кожуха. Стоя со стороны труб, слегка подайте весь узел на себя с небольшим наклоном вниз, чтобы слегка приподнялся противоположный край поддона.

Подавая поддон вперед, одновременно наденьте два дальних зацепа, чтобы они зашли на отбортовку кожуха. Ближний к вам зацеп направьте в вырезанный паз, а когда он войдет в него, проверните весь поддон против часовой стрелки. Газовая труба должна оказаться прямо под своим патрубком блока автоматики.

Проверьте наличие и правильность прилегания прокладок и установите на место все трубки. Затяните ключом гайки на трубе запальника и на трубке подаче газа

Перед обратной установкой трубки термопары очень осторожно почистите ее контактные площадки. Эту гайку рекомендуется затягивать не ключом, а пальцами. Проверьте герметичность соединений на возможную утечку газа и запустите котел

Проверьте герметичность соединений на возможную утечку газа и запустите котел.

Как снять и прочистить блок горелок АОГВ

Чтобы снять блок горелок, вам нужно провернуть поддон котла и отсоединить от узла автоматики трубку запальника, газовую трубу и контактную трубку термопары. Затем аккуратно вывинтите гайки на штуцерах блока автоматики.

Снимите паронитовую прокладку на основной газовой трубе и проверьте ее состояние. Проверьте на предмет изношенности прокладку и на факельной трубке, скорее всего, она останется на штуцере тройника.

После разборки этого узла поддон легко проворачивается и через ближайший к трубкам паз держатель вынимается из зацепления с кожухом. Поддерживая поддон снизу, слегка подайте его на себя и выньте из зацепления остальные два держателя. Весь узел опустите на пол и аккуратно достаньте между ножками котла наружу.

1. Проверьте состояние основной горелки, при необходимости очистите ее. Затем осмотрите сопло запального факела.
2. Открутите удерживающие этот узел в собранном положении два винта (фитиль и термопару). Для облегчения откручивания обработайте винты WD-40, процесс пойдет заметно легче.
3. Снимите коробчатый кожух с запальной горелки, чтобы получить доступ к форсунке. При необходимости снимите с латунной форсунки налет без усилий мелкой наждачкой.
4. Само сопло прочистите тонкой медной проволокой и продуйте под давлением насосом со стороны подключения трубки к тройнику.
5. Пока есть свободный доступ, очень аккуратно мелкой наждачкой почистите изгиб трубочки термопары, там может быть небольшой слой окиси.

Работа с АОГВ

Она начинается по блокировки подачи газа – закрывается соответствующий вентиль. И это общий принцип для подобной работы с любыми котлами и колонками.

Как почистить горелку газового котла АОГВ? После перекрытия газа данный элемент снимается со своей позиции. У горелки есть форсунка

Она аккуратно отвинчивается и осторожно очищается ёршиком. Саму горелку очищают методом продувания, используя специальный насос. Затем форсунка и горелка возвращаются на место

Затем форсунка и горелка возвращаются на место.

Это общие критерии. А подробности представлены на следующих двух моделях.

Первая. АОГВ 11.6-3. Это надёжный и практичный аппарат.

Но после определённого эксплуатационного периода проводится тщательное его очищение. Процесс происходит так:

Извлекается блок горелок

Для этого проворачивается поддон аппарата, и отсоединяются от блока автоматики три трубки: контактная, газовая и термопары

Осторожной выкручиваются гайки, находящиеся на штуцерах механизма автоматики. Снимается паронитовая прокладка на главной газовой трубке, и изучаются её кондиции

Если она испорчена, её требуется заменить. Достаётся обозначенный поддон через паз, который максимально приближен к трубкам

Вместе с ним вытаскивается и кожух. Фиксируя нижнюю часть поддона, направляйте его на себя и извлекайте из зацепления оставшиеся держатели (две штуки). Весь этот узел опускается на пол. Изучается и очищается основная горелка. Осматривается сопло запальника. Отвинчиваются фитиль и термопара. От запальной горелки отделяется коробчатый кожух. Так освобождается путь к форсунке. Если она латунная и на ней есть налёт, его можно убрать мелкозернистой наждачкой. Очищение сопла. Для этого используется тонкая медная проволока и способ продувания под сильным давлением. Второе действие проводится специальным насосом с той стороны, где трубка подключается к тройнику

Такой же наждачкой крайне осторожно прочищается место изгиба трубки термопары

После этой работы все детали собираются в обратном алгоритме. Плавно, не допуская перекосов, поднимите данный блок целиком. Горелка должна оказаться внутри корпуса, а запальник и термопара не должны касаться отбортовки кожуха.

Со стороны трубок весь узел следует подать на себя с незначительным уклоном вниз. Должна приподняться противоположная сторона поддона.

Затем его подавайте вперёд и синхронно наденьте пару дальних зацепов. Они должны оказаться на отбортовке кожуха. Ближний зацеп идёт вырезанный паз. После его вхождения туда весь поддон проворачивается в обратном направлении к движению часовой стрелки. Газовая трубка должна позиционироваться только под своим патрубком узла автоматики.

Далее тестируется, насколько правильно прилегают прокладки, и все трубки возвращаются на свои места. Ключом затягиваются гайки на двух трубках: запальника и газовой.

До обратного монтажа термопарной трубки тщательно, но бережно, прочищаются её контактные участки. Гайка здесь затягивается пальцами.

Финальный этап – проверка герметичности всех соединений на потенциальную утечку. При их отсутствии включается котёл. При наличии – эти места покрываются герметиком, гайки затягиваются туже.

Вторая модель — АОГВ-23.2-1 Жуковский.

Работа с ней происходит следующим образом:

1. Отвинчивается гайка, чтобы прошла газовая трубка.
2. Откручиваются угольник, запальник и термопара.
3. Все горелки в комплекте тянутся наружу, выдвигаются в сторону на пользователя. Если есть затруднения с их движением, ослабьте и отвинтите шпильки пассатижами. Прочистите все жиклеры и прочие компоненты.
4. Разбор горелок. Для этого выкручиваются шпильки по 4 штуки с двух сторон.
5. Снимаются пластинки, имеющие прорези, с верхней части горелок, затем пружинки. Тщательно очищаются все детали.
6. Сборка всех элементов в обратном порядке.

После обратной сборки устраивается тест на герметичность, изучается, насколько плотно горелки примыкают к корпусу.

Производители

При желании приобрести более качественный и дорогой АГВ, можно обратить внимание на продукцию зарубежных компаний:

1. BAXI и FERROLI. Данные устройства имеют хороший дизайн и электронный блок управления.
2. RINNAI. Устройства данной марки отличаются качеством, надежностью и простотой использования.
3. ANIERIA. Сравнительно недорогие, но очень надежные котлы корейского производства.

Импортные устройства выигрывают у отечественных в эффективности, но проигрывают из-за зависимости от электричества. Перед тем, как включить АГВ зарубежного производства, нужно подключить его к электросети. Учитывая то, что на отечественном пространстве нередко бывают перебои с электричеством, этот фактор нельзя не учитывать при выборе подходящего устройства.

Выбор АГВ зачастую основывается на стоимости оборудования и эксплуатации. Котлы отечественного производства обходятся дешевле сами по себе, да и в эксплуатации они на порядок выгоднее. Суммарная экономия – примерно треть, если отталкиваться от аналогичных показателей импортных устройств.

Вопрос по «Данко»

У данной марки есть модели с разными автоматическими системами «Евросит» и «Каре». Далее рассмотрен пример работы именно со вторым вариантом на модели «Данко 24».

1. Снятие крышки. Отвинчиваются саморезы сзади и спереди по две штуки.
2. Откручивается американка.
3. Отвинчиваются две гайки – фиксатора горелки.
4. Убираются контактные клеммы.
5. Снимается зажим. Вытягивается термопара.
6. Извлекается блок горелок.
7. Очищение горелок. Поверхности очищаются ёршиком или зубной щёткой. Отверстия – пылесосом.
8. Обратная сборка.
9. Тест на утечку.

По похожему принципу разбираются механизмы котлов Росс из серии «Люкс», где устроены трубчатые горелки.
