Забежная лестница своими руками: используем схемы и делаем лестницу с забежными ступенями с фото инструкцией

Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы).

Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

На прилагаемом рисунке: АС – середина марша, A – центр закругления, BAC – вертикальная линия, DE – граница между прямыми и забежными ступеньками.

Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Метод пропорций может использоваться для расчета Г-образных лестниц

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

  • На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
  • От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
  • Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
  • Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
  • По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступенейИсточник olestnicah.ru

  • Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
  • Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
  • От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
  • После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.

Видео описание

В этом видеосюжете показан расчёт поворотной лестницы на 90 градусов с поворотными ступенями:

Особенности монтажа

Сооружения нередко выполняют комбинированными. Более распространены варианты, когда металлический каркас отделывают древесиной. Её чаще других материалов используют для ступеней. Даже если конструкцию полностью заливают из бетона, то в жилом доме стараются облицевать ступеньки деревом.

Следует отметить, что реальность часто не соответствует чертежам. И когда забежная лестница с поворотом находится уже в стадии завершающей сборки, нередко приходится исправлять ошибки прямо на ходу.

Возможные проблемы, возникающие при установке:

Попадается плохой материал. Например, непросушенная древесина. Или её классность ниже нормы. То есть, имеющая больше одного сучка на одном погонном метре. Это отражается на сроках эксплуатации либо всего изделия, либо его части.

Сучковатая доскаИсточник wallbox.ru

  • Погрешности в распиле. Это возникает при масштабировании, когда чертёжные размеры переносятся на материал. Такие ошибки зачастую неизбежны и при монтаже необходимо иметь под рукой инструмент для финишной подгонки деталей.
  • Перекос элементов. Пренебрежение к частым проверкам положения конструкции по строительному уровню может привести к потере ровности каркаса. Каждый этап сборки должен контролироваться прибором.

Перед монтажом лестницы необходимо дождаться полной усадки здания. Иначе лестничный марш впоследствии может перекосить. Из-за этого могут появиться трещины и неприятный скрип при использовании.

Видео описание

В этом видео показано, как собирается лестница на второй этаж с забежными ступенями из дерева с поворотом на 90 градусов:

Коротко о главном

Когда небольшая площадь помещения не позволяет установить прямолинейный лестничный пролёт под необходимым углом, то можно применить более компактную конструкцию. Лестница с забежными ступенями прекрасно впишется в любой интерьер и выполнит функции подъёмника не хуже других сооружений. А главное сэкономит пространство и обеспечит комфортный угол подъёма.

Но чтобы не испортить дизайн комнаты, необходимо подобрать достойную модель. Ведь одна и та же лестница может совсем по-разному выглядеть. Это касается и материалов, которые будут участвовать в строительстве, и конструктивных решений. Но самое главное при выборе такого непростого сооружения – это грамотные расчёты. Их выполняют либо самостоятельно, либо доверяют работу специалистам.

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета. Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

  • Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
  • Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
  • В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
  • Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
  • Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
  • Окружность с радиусом R1 делим на 15 равных частей;
  • Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
  • Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
  • Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

  1. Высоту.
  2. Длину.
  3. Ширину.
  4. Угол наклона.
  5. Число ступеней.
  6. Высоту проступи.
  7. Ширину ступени.
  8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

  1. Высокий уровень комфортабельности – 1,5 м.
  2. Среднее значение зоны комфорта – 1-1,2 м.
  3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
  4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

  1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

  1. Среднее значение зоны комфорта – 1,4 м.
  2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

  1. Высота лестницы.
  2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм. Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Типы лестниц

Наиболее строгие требования предъявляются к главной лестнице, ведущей в жилые помещения: она должна иметь ступени не выше 19 см и позволять покинуть здание в случае опасности (поэтому их называют эвакуационными лестницами). Поэтому главная лестница в домах для одной семьи должна иметь минимальную огнестойкость 30 минут (класс огнестойкости R-30). Однако такие требования не предъявляются к дополнительным лестницам – например, в подвал или на чердак. Лестница может иметь разные пространственные формы. Лестницы однопролетные без лестничных площадок – они могут быть прямыми, веерообразными или вьющимися. Лестницы с лестничными площадками могут быть прямыми или ломанными.

Каким критериям должны соответствовать лестницы

Главный принцип, которому отвечает любое изделие – безопасность. При этом использование сооружения должно быть комфортным. Данные ступени обладают сложной конструкцией, соответствующей обоим требованиям.

Лестница отвечает таким критериям:

В установке устройства базовым является пропорциональность. Ступеньки обязаны находиться на одинаковом расстоянии одна от другой по длине всего пролета

Стандартное расстояние не больше 160 миллиметров, но при этом не меньше 100.
Поступи предоставляется повышенное внимание. На тесных участках советуют расстояние в 100 миллиметров

В центре глубина составляет 200, на широких не превышают 400.
Непременно должны быть перила высочайшего качества. Высота лестничного ограждения обладает амплитудой от 900 миллиметров до 1200.
Ширина пролета начинается от 900 миллиметров. Данный критерий зависит от индивидуальных, конструктивных свойств лестничной модели. При желании критерий увеличивают.
 Диапазон вышины устанавливается 190-200 сантиметров. Уровень зависит от человеческого роста, цифра может варьироваться. Оптимальный параметр рассчитывается по следующей формуле: к росту человека добавить 100 миллиметров.
Максимальный угол наклона не выше 45 градусов. Комфортный составляет 30 градусов.
Численность ступеней обычно от 15 до 18 штук.
Изделие должно быть способным выдержать большую массу, изготовлено из прочного материала, быть устойчивым.
Максимальное нависание поступи составляет 5 миллиметров.

Учитывая все вышеперечисленные технические требования, устройство будет комфортным, безопасным. Не стоит забывать о критериях ГОСТа:

  • глубина – 40 сантиметров;
  • максимальная глубина – 10 сантиметров;
  • глубина центра – 20 сантиметров;
  • высота перекрытия – минимум 2 метра.

Лестница с забежными ступенями своими руками

Рассмотрим последовательность изготовления забежной лестницы на примере г-образной конструкции, имеющей длину проема 2 м 29,4 см, ширину – 93 см, высоту перекрытия – 2 м 68, см.

Поворотная лестница имеет два марша: один из восьми ступенек, последняя из которых совпадает с площадкой верхнего этажа, а другой – из двух. Забежных ступеней насчитывается три, с углом поворота 30°.

Для поворотной лестницы из дерева необходимо создать два косоура 5х30х300 см. Один из них закрепляется на стене, а второй опирается на столб размером 10х10х250 см. Также понадобятся ступеньки 90х30х4 см, поворотная площадка 90х90х4 см, из которой будут изготавливаться поворотные ступени, балясины.

Процесс создания забежной лестницы данной конструкции осуществляется в несколько этапов:

  • изготовление косоуров;
  • изготовление забежных ступеней;
  • сборка лестничной конструкции;
  • монтаж перил.

Рассмотри подробно каждый этап. Последовательность изготовления косоуров выглядит следующим образом:

делаем шаблон в виде прямоугольного треугольника. Его катеты должны равняться высоте и глубине ступени. Чтобы шаблон было удобно использовать, нужно прикрепить его к направляющей рейке. Используя его, делаем разметку будущего косоура и вырезаем его при помощи циркулярной пилы. При этом нельзя забывать, что самая тонкая часть косоура по ширине должна быть не менее 150 мм;



устанавливаем столб для опоры, заранее выдолбив в нем паз, в который будет вставляться косоур;

в угол монтируем основу для поворотных ступеней, которая также будет распирать косоур, находящийся возле стены;

косоуры с верхней стороны прикрепляем металлическими уголками.

Общий вид конструкции после закрепления косоуров должен быть таким:

Устанавливая косоуры необходимо следить за тем, чтобы они находились строго друг напротив друга, иначе ступени не лягут строго горизонтально. При этом ориентироваться надо не на поверхность пола, т.к. она может быть не ровной, а на строительный уровень.

Теперь переходим ко второму этапу изготовления лестницы – вырезанию забежных ступеней:

  • для поворота лестницы на 90°понадобится 3 ступени. Их вырезаем из доски 90х90х4 см. Для этого разделяем ее линиями, идущими из одного угла на три сектора;
  • вырезав ступени по линиям, подгоняем их длину друг под друга;

далее лакируем все ступеньки. Лак наносим в три слоя.

На следующем этапе производим сборку лестничной конструкции:

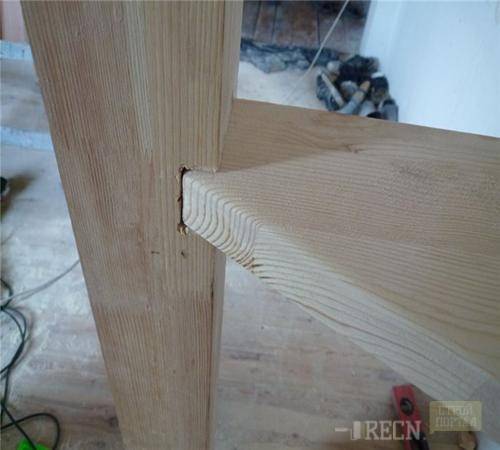

для закрепления поворотных ступеней в столбе вырезаем пазы, ширина которых должна быть немного меньше толщины доски. Это необходимо, для того, чтобы надежно зафиксировать ступени с внутреннего края лестницы;

чтобы ступени со стороны стены можно было положить на основу, дорабатываем ее кусочками дерева;



  • внутренние стороны забежных ступеней вставляем в подготовленные распилы, предварительно промазав их клеем ПВА, а внешние – прикрепляем саморезами к основе;
  • обычные ступеньки закрепляем длинными саморезами;

  • для сокрытия выпирающего угла поворотной ступени, лестничный марш расположенный ниже, делаем на тетиве;
  • край тетивы обрезаем под углом 90° к полу, чтобы появилась возможность установки входного столба.

Следующий этап – монтаж перил. Последовательность действий такая:

устанавливаем балясины. Их можно прикрепить к ступенькам саморезами, но если использовать шканты, то конструкция будет гораздо надежнее. В балясине и в ступени проделываем отверстие, немного меньшее, чем шкант, и наполняем ПВА. Отверстия должны высверливаться с максимальной точностью, строго вертикально и по центру балясин, чтобы они заняли правильное положение;

между первым и последним столбами протягиваем шнур, и по нему на каждой балясине отмечаем угол, под которым будут располагаться перила. После, ориентируясь на разметку, срезаем верхушки стоек. Теперь балясины готовы к установке поручней;

поручни закрепляем саморезами с потайной головкой.

Требования к проектированию забежных лестниц

При расчете нужно учитывать требования к проектированию лестниц, обеспечивающие безопасность перемещения человека:

  • ширина марша — не менее 90 см;
  • высота ступеней — 15-20 см;
  • глубина прямоугольных проступей — 25-30 см;
  • для забежных минимальная ширина внутренней части — 10 см, центральной 20 см, максимальный наружный размер — 40 см;
  • уклон прямых маршей — до 45°;
  • до низа потолочных конструкций по ходу движения — 2 м;
  • высота ограждения — не менее 90 см;
  • между балясинами — 10-15 см;
  • расстояние до дверей — не меньше 1 м.

Отвечающая таким нормам забежная лестница будет удобной, функциональной и безопасной.

Расчет лестниц с поворотом на 90°

Укажите необходимые размеры в миллиметрах

X — длина проема, который будет занимать лестницаY — высота от уровня пола первого этажа до уровня пола второго этажаE — ширина лестницыF — выступ ступенейZ — толщина ступеней

C — количество всех ступенейP — количество ступеней + площадка

Расчет поворотных лестниц несколько сложнее расчета прямых лестниц. Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Программа нарисует чертежи поворотной лестницы с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

У вас пока нет сохраненных расчетов. Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Открывать результаты расчета показывать рядом с формой раскрывать окно расчета

Автор проекта: Дмитрий Житов Facebook Vkontakte Приглашаю вас в друзья.

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными

Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы

Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Удобна ли конструкция забежной лестницы?

В типичных проектах домов чаще всего встречаются забежные лестницы (в том числе забежные лестницы с поворотом на 90 градусов). Это связано с тем, что они занимают относительно мало места по сравнению с другими типами лестниц, а пространство, предназначенное для связи внутри здания, является потерянным пространством для хозяина. Изменение направления движения происходит не на горизонтальной плоскости, а на нескольких ступенях переменной формы.

Вопреки внешнему виду, проектирование лестничной конструкции не является легкой вещью и заключается не только в разделении фрагмента круга на несколько частей. Создание удобной лестницы без лестничных площадок требует определенных знаний и усилий.

Ширина ступеней, количество ступеней и высота определяются техническими условиями здания. В соответствии с этими рекомендациями число ступеней в пробеге не должно превышать 17 (правда, это условие не распространяется на односемейное жилье, но оно обычно соблюдается). Вообще существует пошаговая инструкция по требованиям, которые желательно соблюдать.

Что это такое

Под забежной ступенью подразумевается элемент лестничного марша, который используется на поворотных участках. Для того чтобы обычный рядовой элемент превратился в забежный, нужно изменить ширину проступи по всей длине ступени. Таким образом, с внутреннего края лестницы этот параметр будет меньшим, а с внешнего – большим. Оптимальный размер ступени должен соблюдаться по центральной линии движения по лестнице.

Преимущества такой конструкции:

  • визуально она смотрится оригинально и эстетично;
  • позволяет выполнить плавный поворот на лестнице;
  • позволяет разнообразить конструкцию марша;
  • может изготавливаться из любого материала.

Забежные ступени позволяют сделать подъем по лестнице более плавным

Недостатки забежных моделей ступеней:

  • снижение показателя удобства конструкции;
  • возрастает риск оступиться при движении по лестнице;
  • сложности в выполнении проектировки;
  • требуется точная подгонка размеров ступени при установке.

Тем не менее при наличии определенных знаний и базовых навыков можно изготовить их своими руками.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу

Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем

Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника

Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
