Как сделать фундаментную плиту под дом мелкого заложения: технология строительства, расчет и пошаговая инструкция

Армирование фундамента


Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см. В некоторых случаях при обходе коммуникаций можно увеличить размер ячейки до 20х20 см.

Для армирования фундамента понадобятся две такие стальные сетки. Их устанавливают своими руками одна над другой на специальные подпорки. Нижняя сетка не должна касаться слоя теплоизоляции примерно на 5 см. Верхнюю сетку необходимо установить так, чтобы она не достигала верхнего края залитой плиты также на 5 см. При этом по бокам основания сетка должна утопать в бетоне на 2 см с каждой стороны.

В качестве усиления жесткости каркаса можно соединить две сетки межу собой продольными прутами меньшего сечения.

Пошаговая инструкция по устройству плитного фундамента

Подготовка поверхности

Первый делом нужно выполнить разметку по периметру площади и снять плодородный слой грунта. После проведения земельных работ застилается геотекстильный настил. Далее стоит засыпать площадь щебнем и песком для формирования подушки. Песок утрамбовывается слоями по 10 см. Затем укладываются коммуникации. Прокладка коммуникаций в плитном фундаменте схожа с такой же операцией в утепленной шведской плите. Трубы лучше прокладывать в специальных гильзах, которые позволяют проводить ремонт и замену коммуникаций. Некоторые строители дублируют канализационные трубы в плите, чтобы в случае выхода из строя одной трубы пользоваться другой.

Формирование основания

Далее выполняется стяжка из раствора М100 с толщиной порядка 10 см. Поверх нее укладывается гидроизоляция, швы которой пропаиваются горелкой. Гидроизоляция должна быть несколько больше площади будущего фундамента, чтобы затем завернуть настил вверх.

Армирование плитного фундамента

После формирования основания выполняется монтаж арматуры. Как правило, для каркаса плиты нужно вязать двухрядную арматуру из прута толщиной 12-16 мм и размером ячейки порядка 20-30 см. Весь каркас должен быть выше уровня основания не меньше чем на 5 см, для этого под арматуру подкладываются специальные проставки. Это делается для того, чтобы после заливки плиты бетоном, арматура была утоплена внутрь.

Заливка плитного фундамента

После армирования формируется опалубка плитного фундамента. Опалубка такого фундамента является простейшей конструкцией, представляющей собой деревянные щиты, установленные по периметру фундамента. Такая опалубка не потребует больших финансовых вложений по сравнению, например, с опалубкой ленточного фундамента.

После окончания всех подготовительных действий происходит заливка и трамбование бетона. Проще всего для этого использовать миксеры, поскольку такой фундамент требует значительного количества бетона, который должен быть залит одним разом во избежание неровности засыхания и образования трещин.

После заливки, трамбовки и выравнивания, фундаменту дают в течение 4 недель набрать марочную прочность, периодически его увлажняя. Также, для исключения его быстрого засыхания, его накрывают парниковой пленкой. Через 28 дней плитный фундамент будет готов к дальнейшему использованию и строительству.

Отличное видео, иллюстрирующее от А до Я процесс построения плитного фундамента, вы можете посмотреть ниже:

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

Ленточный фундамент — оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

  1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
  2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
  3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

  1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
  2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
  3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
  4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
  5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Подготовка

Технология заливания фундамента под дом требует тщательной подготовки. Перед началом строительных работ выполняется разметка. Определяются пределы будущего основания посредством подручных средств: арматура, веревка, колышки, шпагат. Посредством отвеса определяется 1 угол, после перпендикулярно ему определяются остальные углы. Применяя угольник, можно установить 4 угол.

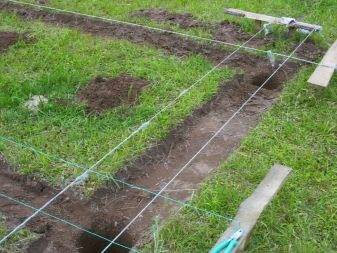

По отмеченным углам вбиваются колышки, между которыми натягивается веревка и определяется размещение оси помещения.

Когда разметка выполнена, можно приступать к определению разницы возвышенных поверхностей на участке. Чтобы измерить глубину фундамента, нужно начинать с самой низкой точки всей территории будущей заливки. Для малогабаритного частного помещения подойдет глубина 40 сантиметров. После того как котлован будет готов, можно приступать к его подготовке.

Перед заливанием фундамента на дно вырытого котлована укладывается песочная подушка, которая предназначена для уменьшения нагрузки. Она распределяется по всей площади участка толщиной не меньше 15 см. Песок насыпается послойно, каждый слой утрамбовывают и заливают водой. В качестве подушки можно использовать щебень, но его слой должен быть меньше в 2 раза. После дно котлована покрывается гидроизоляционным стройматериалом (полиэтилен, рубероид).

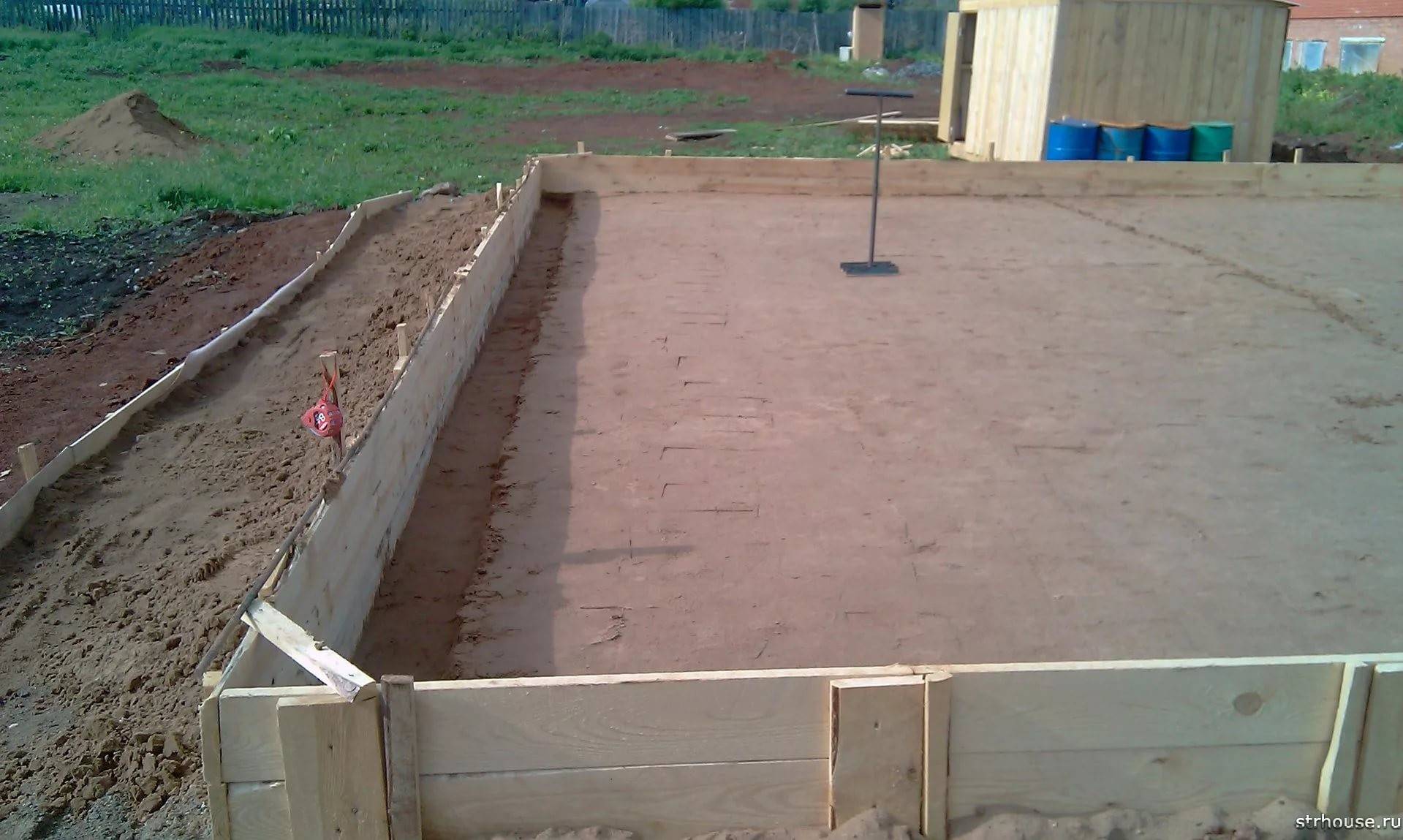

Теперь можно приступать к установке опалубки и арматуры. Это нужно для большей прочности основания помещения и вспомогательной защиты от осыпания стенок траншеи.

Установленная арматура не должна соприкасаться с землей, в противном случае появится ржавчина.

Щиты устанавливают по самому краю контура и соединяют перемычками, изготовленными из бруса. Такие перемычки удерживают опалубку в вертикальном положении. Нижний край брусьев должен плотно прилегать к грунту, чтобы смесь не вытекла. С наружной стороны щитки подпирают подпорками из брусьев, досок, арматурных прутьев. Но предварительно нужно убедиться в том, что стенки опалубки расположены в вертикальном положении.

Арматура представляет собой большую решетку с ячейками прямоугольной формы (30х40 см). Соединять арматурные прутья необходимо проволкой, а не сваркой. Последний вариант может привести к появлению ржавчины в местах соединений. В случае если фундамент составной, сначала нужно залить отверстия для опорных столбиков и вставить внутрь 3-4 прута арматуры, которые между собой связаны.

Выполнение расчетов и анализ грунта


В первую очередь для монтажа фундамента своими руками необходимо проанализировать особенности грунта на участке и высчитать несущую способность плиты В первую очередь для монтажа фундамента своими руками необходимо проанализировать особенности грунта на участке и высчитать несущую способность плиты. В идеале все расчетные и проектные работы лучше доверить профессионалам. Но если такой возможности нет, то можно использовать следующие рекомендации и руководства:

Для проведения анализа грунта необходимо брать землю из пяти точек будущей плиты — по её углам и по центру. Данные позволят выяснить уровень расположения грунтовой воды, несущую способность грунта на участке и его состав

В качестве информации можно использовать данные об уже выстроенных в регионе зданиях на подобном фундаменте.
При расчетах несущей способности плиты по инструкции стоит принимать во внимание, что для заливки основной плиты рекомендуется использовать цемент марки не ниже М-200, а для заливки черновой стяжки без армирования можно использовать цемент М-50 (данные взяты из СНиП 2.02.01).
При наличии высокого уровня грунтовых вод на участке стоит спроектировать качественную дренажную систему от фундамента.
Арматуру покупают из расчёта 130 кг/м2 плиты. При этом три четверти прутьев должны иметь сечение 12-16 мм (для вязки сетки с размером ячеек 15-20 см) и одна четверть прутов сечением 6-8 мм для установки продольных стоек между двумя горизонтальными сетками.

Кроме того при выполнении расчётов и анализе грунта можно использовать законодательные документы:

Инструкция по монтажу монолитного ленточного фундамента

  • ГОСТ 25100 (для вычисления классификации грунта на участке);
  • СП 70.13330 (определение несущей и осаждающей способности дома);
  • СП 28.13330 (определение антикорра каркаса дома);
  • ВСН 29-85; 37-96 (правила проектирования и монтажа мелкозаглубленного фундамента МЗЫ);
  • ГОСТ Р 52085; 52086 (правильное пошаговое возведение опалубки).

Миксеры с готовой смесью

Это наиболее быстрый способ заливки плиты фундамента, обеспечивающий качественный состав бетона и схватывание с поверхностью. Заказ готовой смеси оформляется в строительной фирме, благо выбор широк и соискатель не испытывает с этим проблем. Технологическая карта гласит, что средний размер миксера вмещает 7 – 8 кубов бетона. Если рассматривать вариант модернизированного автомобиля увеличенной вместительности, то можно рассчитывать на 10 — 12 кубов. Как правило, такие объёмы часто используют для заливки плиты фундамента при сооружении масштабных проектов. Залить плиту фундамента можно за два часа бригадой из пяти человек. Бетонная смесь подаётся на поверхность через подвижный желоб с длиной рукава не менее одного метра. Скорость подбирается такова, чтобы подача была не слишком быстро, но и не слишком медленно. Так как оба варианта губительно сказываются на качестве, когда бетонируют фундаментную плотность. Слишком густой осядет на поверхности, слишком жидкий просочится в дыры и стечёт. Подача происходит с постоянным смещением в стороны. Поочерёдно разравнивая каждый участок, основа заливается за короткое время. Вот почему метод принято считать оптимальным и практичным. Что касается экономичности, то это спорный вопрос.

Нюансы строительства гаража на склоне

При разработке проекта гаража необходимо учитывать уровень крутизны участка. С ее увеличением создание проекта постройки становится более сложным. Порой, высокая крутизна уклона не дает возможностей для выполнения строительства гаража либо дома. Для создания подземной части гаража или дома потребуется ростверковый свайный, столбчатый, ленточный ступенчатый либо разноуровневый плитный фундамент.

Установить уровень уклона при строительстве можно с разницей высот нижней и верхней точек стройплощадки, спроецированных на линию, параллельную плоскости горизонта. Замеряется этот параметр в процентах. К примеру, если дистанция по горизонтали составляет 100 метров, а подъем точек равняется 15-и метрам, это значит, что уклон этого участка равен 15%.

В связи с этим территория условно может быть:

  • Ровной. При уклоне поверхности меньше 3%. Это самый благополучный участок с наименьшими расходами при сооружении постройки.
  • С небольшим уклоном от 3% до 8%. Такие территории подходят для строительства сооружений без подвала. Для того чтобы расширить площадку с подгорной стороны потребуется подсыпать почву.
  • Со средним наклоном от 9% до 20%. В такой ситуации можно строить цокольный этаж. Террасу не надо выравнивать, а сооружается нижний этаж путем удаления части грунта склона. Это очень неплохой вариант для строительства в цоколе подземного гаража, при доступности заезда в него с направления склона.
  • С сильным наклоном, составляющим больше 20%. Такой вариант нуждается в основательной разработке проекта сооружения для возможности предельной эксплуатации отлогого склона. Стоимость подобного проекта довольно высокая.

При постройке здания выбор необходимо делать в пользу площадки, на которой уклон направлен на запад либо юг, это отразится на скорости нагревания почвы, в особенности по весне. Чем больше отвесность наклонной плоскости к солнечным лучам, тем больше она примет тепла. Это сильно видно при таянии снега весной.

Кроме того, при низких температурах и в ночное время воздух при охлаждении опускается по склонам вниз и начинает собираться туман. Вследствие этого, при месторасположении площадки для возведения сооружения рядом с нижней точкой впадины, на ней будет возникать ночной либо сезонный перепад температур, который формируют верхняя и нижняя точки площадки.

При строительстве сооружения на самой высокой точке площадки:

  1. Фундамент минимально подвергается воздействию поверхностных и подземных вод.
  2. В данной ситуации с верхней точки проще отводить поверхностные воды и при надобности использовать их для полива приусадебного участка.
  3. Строительство на самой высокой точке дает возможность оптимально решить проблему отведения воды.

Надо осознавать, что на таком непростом рельефе выгодного в финансовом плане строительства не получится. Расходы на нулевой цикл, рытье ямы, дренажные и монолитные работы, строительство подпорных стенок и так далее могут перекрыть цену самого гаража.

Запомните: независимо от того, что гараж не является ответственным сооружением, он должен строиться на надежном основании с соблюдением всех правил и нормативов. Только так «жилье» для вашего автомобиля будет идеальным образом защищено от отрицательных воздействий природы.

О том, как правильно выкопать траншею под ленточный фундамент, вы можете узнать посмотрев видео немного ниже.

Выбор фундамента для бани 6 на 6

Вообще, выбор типа фундамента осуществляется по результатам геологических изысканий, но вряд ли кто-то пойдёт на эти расходы ради бани. Сориентироваться можно по фундаменту основного строения, если баня строится радом с домом, либо по строениям на соседском участке. Но не стоит забывать и о том, какой материал будет использоваться для возведения стен. Самый лёгкий – это деревянный каркас, заполняемый СИП-панелями или структурируемый за счёт обшивки утеплителем. В таком случае, фундамент под баню 6х6 можно своими руками сделать из винтовых металлических свай.

Как вариант, причём, более дешёвый, можно предусмотреть монолитные сваи по буронабивной технологии. Смысл заключается в том, что в пробуренную садовым буром скважину опускается обсадная труба (обычно асбоцементная) и набивается бетонной смесью. Если грунт на участке плотный и стенки скважины не осыпаются, можно даже обходиться без трубной обсадки, а просто свернуть гильзу из рубероида.

Такие фундаменты выгодны тем, что у них:

  • небольшой объём земляных работ;
  • малая бетоно- и металлоёмкость;
  • при наличии труб нет необходимости выжидать 28 дней;
  • для каркасников и срубов нет необходимости заливать бетонный ростверк.

Ещё один вариант точечного фундамента – столбчатый. Его можно делать монолитным способом, но для этого надо копать котлован. Поэтому чаще фундаментные столбы под облегчённые конструкции бани кладут из глиняного полнотелого кирпича или бетонных блоков, изготовленных на шлаке или керамзите. Для тяжёлых каменных стен такой фундамент не подходит, так как в этом случае надо заливать бетонный ростверк.

Ростверк – это лишние расходы, гораздо выгоднее сделать малозаглублённый ленточный фундамент или плиту. Такие фундаменты для устойчивости должны нормально нагружаться, поэтому для строительства кирпичной или блочной бани это лучшие варианты. Однако лента малого заглубления не столь устойчива, её может попросту выдавливать из грунта силами морозного пучения. Поэтому ей желательно придать Т-образную форму, с расширением в подошве, под которой должен быть достаточно толстый слой устойчивого к пучению песчано-гравийного грунта.

Лента с малым заглублением

Самым беспроигрышным вариантом является плита, наиболее устойчивая благодаря большой площади опирания. Она может вообще не заглубляться, но при этом, во избежание скольжения, должна лежать исключительно на ровном рельефе. Готовый плитный фундамент представляет собой чашу, стенки которой играют роль цоколя, и могут выполняться как монолитно, так и выкладываться из кирпича.

Схема плиты для бани

Для одноэтажной бани 6*6 м, даже с каменными стенами, толщины плиты в 250 мм будет вполне достаточно. Если же это гостевой дом в два этажа (наверху обычно располагают спальни или гостевые комнаты), плиту надо сделать минимум 300 мм. Толщина цокольных стенок обычно на 100 мм больше сечения основных стен с облицовкой.

Устройство

Просто выбрать подходящий тип плит недостаточно. Нужно тщательно оценить их необходимые размеры, и в первую очередь толщину. Расчет этих параметров отталкивается от заложенных в проект нагрузок.

Основное внимание уделяют:

  • продавливающим нагрузкам;
  • изгибающим силам;
  • эффектам морозного пучения грунта.

Анализ многолетней практики показывает, что для каркасного дома из двух этажей, перекрытия в котором выполнены из железобетона, нужно класть в основание плиты толщиной 200 мм. Если конструкция дома легче, можно обойтись и плитой в 150 мм

Важно: эти цифры относятся только к самым простым случаям с минимальной нагрузкой. По мере роста тяжести дома и увеличения его габаритов возрастает и необходимая толщина плиты. Когда заранее известно, что дом будет эксплуатироваться круглый год, рекомендуется проводить теплоизоляцию

Когда заранее известно, что дом будет эксплуатироваться круглый год, рекомендуется проводить теплоизоляцию.

Слой теплозащиты формируется и снизу от плиты, и сверху над ней. Эти материалы тоже стоит учитывать, чтобы сделать правильный выбор. Гидравлическая защита на участках, где грунтовые воды отделены от поверхности 1 м почвы и более, производится в упрощенном формате. А вот при высоком уровне почвенной жидкости такая практика противопоказана. Надежность и прочность плитного фундамента во многом зависит от того, насколько качественно выполнена песочная подушка под ним.

Наверху располагается гравий. Этот материал мешает влаге концентрироваться под подошвой основания. Отведенная вглубь вода попадает в слой песка, через который проходит еще дальше. Дополнительно песчаная масса обеспечивает равномерное распределение давления, гасит действие сил пучения. Под гаражами, где предстоит ремонтировать машину (а не просто хранить ее) глубина закладки фундамента делается большей, чем обычно, а сложность работы возрастает.

Чаще всего под гаражи монтируется монолитная плита по плавающей схеме. Она приемлема для абсолютно любого грунта и эффективно подавляет разрушение гаража при подвижках земли. Как и в домашнем строительстве, нет необходимости заливать дополнительную стяжку пола. Не составляет особых проблем обустройство теплых полов с отказом от классического радиаторного отопления или в дополнение к нему

Внимание: второстепенность сооружения по сравнению с домом не позволяет считать его менее значимым или второстепенным объектом

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

  • выровненный и утрамбованный «материковый» грунт;
  • разделительная геомембрана (желательна, но не обязательна);
  • подушка из песка (или из двух слоев – песка и щебня)
  • подбетонок;
  • гидроизоляция;
  • листовой утеплитель;
  •  плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Этапы заливки фундамента

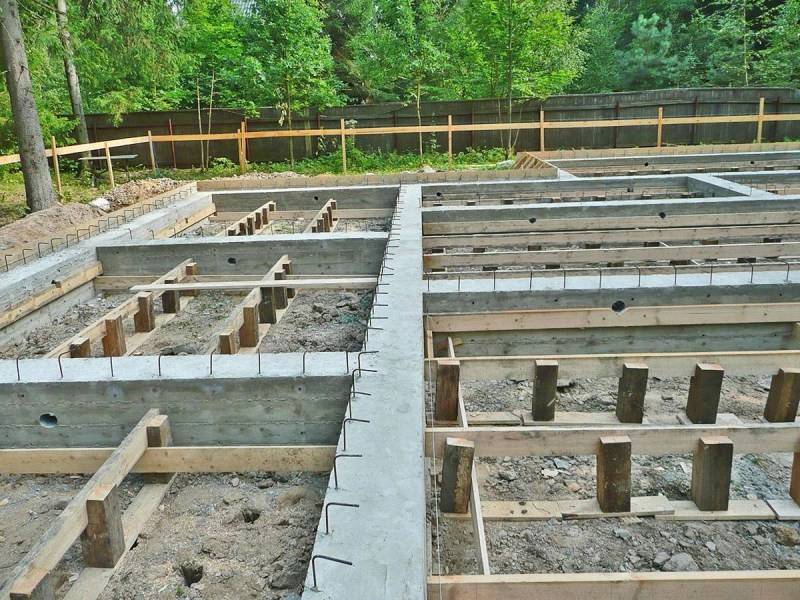

Первый этап – подготовительные работы. Под ленточный фундамент выкапывается траншея соответствующей глубины. На дно траншеи сыплется сначала слой песка (20-30 см), затем щебня (10 см) в качестве подушки для фундамента. Можно для гидроизоляции выстелить дно траншеи рубероидом.

Сколачивается и устанавливается опалубка, которая при помощи распорок и проволоки жестко фиксируется. Для проволочной скрутки необходимо в щитах опалубки (примерно в верхней их трети) просверлить рядом по два отверстия друг напротив друга, через которые продевается вязальная проволока.

Затем с помощью продетого в проволоку куска арматуры или палки проволока скручивается и натягивается. Производится изготовление и установка в траншее армирующих конструкций.

Расстояние от опалубки до горизонтальных поперечных прутов не должно быть менее 5 см, чтобы избежать воздействия влаги из почвы на арматуру.

Второй этап – подготовка и заливка бетонного раствора. Вариантов заливки несколько:

Можно приобрести готовый бетон у фирмы-производителя. Для этого нужно обеспечить пути подъезда цементовоза к строительной площадке. Трудоемкость процесса значительно снижается, однако неизвестно, какого качества бетон будет привезен.

При помощи бетономешалки, либо вручную приготавливать смесь на строительной площадке. Работать становится тяжелее, но есть и плюсы – во-первых, цементовоз не везде проедет. Во-вторых, количество произведенного бетона отрегулировать намного проще, чем заказать навскидку какой-то объем, а потом его либо не хватит, либо возникнет вопрос – куда девать излишки.

И третье – точно известно, какого качества изготовляемый бетон, сколько в нем цемента, песка, щебня. При любой технологии заливки фундамента не следует делать больших перерывов в подаче бетона, чтобы получилась монолитная конструкция, а не набор отдельных фрагментов.

Для портландцемента марки М400 оптимальный состав бетона для фундамента – 1 цемента, 3 песка, 3-4 щебня. Вначале раствор тщательно перемешивают на сухую, постепенно добавляя воду в бетономешалку, добиваясь консистенции бетона визуально примерно как у магазинной сметаны.

Чтобы эффективно работать с бетономешалкой, понадобится как минимум два человека – один готовит раствор, второй в ведрах его носит и заливает в подготовленную траншею.

Еще более простой вариант – добавить немного стирального порошка, жидкого мыла либо жидкого стекла в раствор в пропорции примерно 2 столовых ложки на ведро цемента.

Пластификатор уменьшает расход цемента, увеличивает морозостойкость, механическую и антикоррозийную стойкость бетона, в случае добавления жидкого стекла придает водоотталкивающие свойства, и, в конечном счете, продлевает срок службы бетона.

Процесс монтажа

Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.

Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.

При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

  • Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
  • Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной. Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.

Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости

Она должна соблюдаться абсолютно по всей площади.
При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
Далее устанавливаются вертикальные элементы. Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом

Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

  • Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
  • Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.
  • После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
  • Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
  • Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.

По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.

Песчано-гравийная подушка для плитного фундамента

После того, как котлован готов и выровнен, начинается следующий шаг нашей инструкции по заложению плитного фундамента – устройство песчано-гравийной подушки своими руками:

  1. В выкопанный котлован засыпается песок. Песок должен быть мытый, без глины, мела, извести и других примесей, которые могут дать усадку в будущем. Он засыпается так, чтобы до поверхности грунта осталось менее 20 см , для следующего слоя. Такая песчаная подушка необходима, во-первых, для того, чтобы равномерно передать нагрузку постройки на грунт, а во-вторых – для того, под фундаментом не было пучинистого грунта, который бы пагубно воздействовал на плитный фундамент.
  2. Песок необходимо утрамбовать. Если котлован глубокий, то песок трамбуется послойно. Другими словами – каждый слой в 30-40 см необходимо утрамбовывать, и только затем насыпается следующий слой. Эта процедура нужна для того, чтобы в процессе эксплуатации дома на плитном фундаменте – он не просел.
  3. Уже на этом этапе, или даже раньше, необходимо позаботиться обо всех коммуникациях, которые будут вводиться в дом. Если электричество с газом можно будет и потом ввести, то о воде и канализации нужно будет подумать заранее.
  4. Поверх утрамбованного песка расстилается геотекстиль, либо подобный материал. Он предотвратит смешивание песка со следующим слоем – щебнем, но будет пропускать воду через себя. Так как в слое щебня будет множество пустот, и если, со временем, они заполнятся песком, то вся конструкция вместе с плитным фундаментом и домом — просядет.
  5. На геотекстиль насыпается гравийная подушка (слой гранитного щебня толщиной около 20 см ). Этот слой необходим для того, чтобы вода, образуемая осадками, либо какими-то другими явлениями, не задерживалась около плиты и уходила в песок, затем распределяясь равномерно в грунт. Также, щебень необходим для еще более равномерного распределения нагрузки от фундамента и дома на грунт.
  6. Гравий должен быть распределен по песку равномерно, и так, чтобы этот слой был либо вровень с основным уровнем грунта на участке, либо чуть выше, но строго горизонтально. Горизонтальность можно проверять нивелиром, либо обычным гидроуровнем. Слой щебня также, как и песка, тщательно утрамбовывается. Если этого не сделать, то он утрамбуется сам, но позже, когда уже будет построен дом, а это может повлечь за собой неравномерную усадку и повреждения как фундамента, так и дома в целом.

Стоит отметить, что существуют различные технологии устройства плитного фундамента своими руками. Иногда песчано-гравийную подушку устраивают уже в опалубке, а между ней и краями котлована устраивается отдельная дренажная система, но в общем – получается практически одно и тоже.

Плитный фундамент своими руками: пошаговая инструкция, советы, фото

Плитный фундамент, или как его еще называют – монолитная плита, считается самой надежной опорой для строительства будущего дома. Такой фундамент подходит практически для любых типов строений, начиная от деревянных, и заканчивая бетонными, блочными или кирпичными малоэтажными частными домами.

Еще одним неоспоримым качеством плитного фундамента является то, что технология заложения настолько проста, что ее можно с легкостью осуществить своими руками.

Теперь давайте рассмотрим пошаговую инструкцию заложения плитного фундамента своими руками, которую разделим на несколько этапов.

Заливка бетонной смеси зимой

Процесс укладки бетонного раствора не имеет сложностей при оптимальных температурных режимах, поэтому работы с бетоном рекомендуют начинать в теплое время года. Но если существует необходимость залить фундамент зимой, то следует учитывать свойство бетона, а именно его возможность замерзать и увеличиваться в объеме. Чтобы этого не допустить, прибегают к способу термоса. Он заключается в застывании уложенного раствора, сверху которого находится материал с низкой теплопроводностью. В качестве защитного материала могут выступать шлаки, опилки и другие материалы. Укрытый раствор сохраняет изначальное тепло, способствует сохранению тепла добавленная горячая вода в процессе приготовления смеси. Помимо этого способа существуют следующие методы прогрева раствора:

  • индуктивный;
  • электронный;
  • прогрев с применением электронагревательных приборов.
