Как сделать Эффективную буржуйку своими руками на дровах длительного горения для гаража или дома: чертежи и инструкция – Обзор

Эксплуатация и принцип работы

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

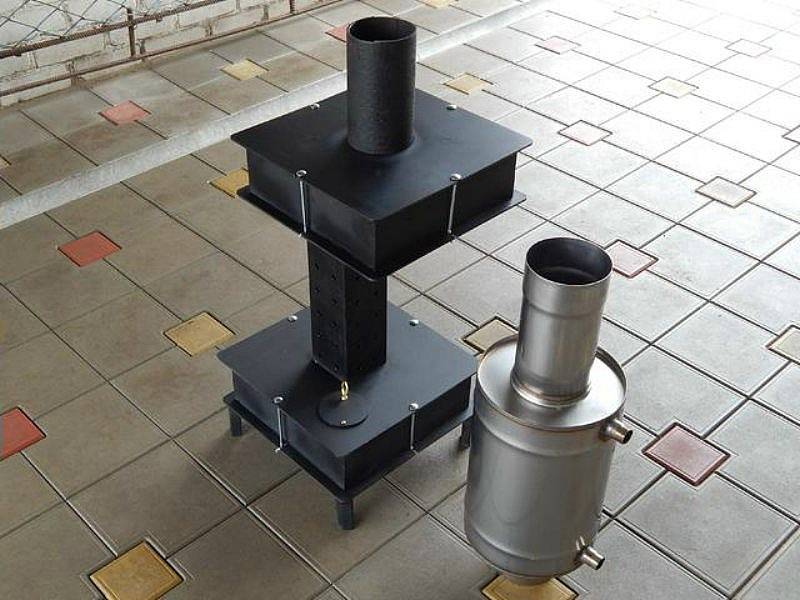

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

  • Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
  • Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
  • Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.

Меры предосторожности и правила эксплуатации

Во время топки печь сильно нагревается.

Безопасное использование буржуйки

Желательно сделать отражатель, к тому же он улучшит распределение потоков горячего воздуха. Для увеличения теплоотдачи можно обложить печурку камнями или кирпичом. Устанавливать рекомендую на фундамент. Сделать можно из кирпичей и раствора. Легковоспламеняющиеся материалы должны находиться на безопасном расстоянии. Плита почти не даёт пепла, поэтому чистить её придётся очень редко, используя совок с короткой ручкой. Со временем металл корпуса может прогореть. Его придётся заменить новым.

Пиролизные печи можно топить только дровами (щепой, опилками). Жидкое топливо не даст эффекта длительного горения. Кроме того, выбрасываются ядовитые вещества в воздух, загрязняют атмосферу. Перед растопкой снимают крышку и вынимают поршень. Дрова закладывают сверху, потом кладут щепу, бумагу. Разжигают через трубу, подающую воздух. Открыть заслонку и бросить внутрь зажжённую бумагу или тряпку (спички гаснут из-за сильной тяги). Когда дрова хорошо разгорятся, подачу воздуха закрыть. Процесс горения идёт сверху вниз.

Видео: как работает буржуйка, сделанная своими руками

Задача несложная — сделать печку своими руками. Целеустремлённость в достижении цели и немного творческой смекалки. Соблюдайте технологию, проявите настойчивость и плод вашего труда будет служить долгие годы, создавая тёплую атмосферу.

Пошаговая инструкция по кладке печи буржуйки в гараже

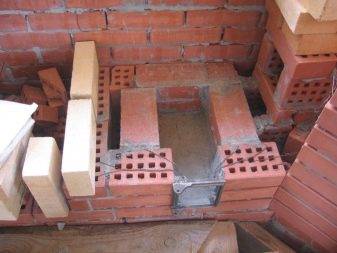

  1. Кладка кирпича выполняется согласно схеме порядовке. Такая схема представляет собой горизонтальные разрезы печи, которые отображают количество и местоположение кирпичей в каждом из рядов кирпичной кладки.
  2. Первый ряд кирпичей кладут на ребро, тщательно проверяя горизонтальность. Второй ряд также сплошной, но кирпич уже располагают иной стороной.
  3. Для проверки вертикальности печи от потолка к углам прикрепляем отвесы. Они не позволят увести кладку в сторону и создать перекос конструкции.
  4. Следующие несколько рядов кирпича кладут таким образом, чтобы образовались стенки и пространство между ними. Это пространство предназначено для сбора золы и пепла. Поверх будет уложена колосниковая решетка. А с фронтальной стороны будет находиться металлическая дверца (поддувало), предназначенная для регулирования тяги в печи и удобства очистки печи от продуктов сгорания топлива. Дверцу изготавливают из листовой стали достаточной толщины, приваривая к ней навесы (петли) и ручку. Крепеж производят, защемляя кирпичами металлические крепления – лапки и зажимая ими же металлическую проволоку, удерживающую дверцу.Для герметичности на внутреннюю сторону дверец закрепляют асбестовый шнур.
  5. Колосниковую решетку можно приобрести в готовом виде или сделать своими руками, если есть сварочный аппарат и немного арматуры. Из продольных и поперечных металлических прутков собирают сетку, которую укладывают внутрь печи (5 ряд), не закрепляя раствором.Продольные отверстия в колоснике должны быть направлены в сторону дверцы.
  6. После того, как колосник уложен, производят кладку топочного пространства. Если топка будет маленькой, то дрова или уголь придется подкидывать чаще. Топку закрывают дверцей. Ее процесс изготовления и установки аналогичен дверце зольной камеры (7-9 ряд).
  7. Далее выкладывают свод печи (вместо кирпичного свода печи можно уложить лист чугуна и использовать его как плиту в гараже) и подводят к одной из стенок топки металлическую толстостенную трубу, которая будет обогревать гараж. Отрезок трубы вставляют в кирпичную кладку, закрепляя ее раствором. Если труба не цельная, отрезки соединяют муфтами (хомутами) с теплоизоляционным слоем или посредством сварочного аппарата. Герметичность швов очень важна. При нарушении герметичности в гараж будет попадать дым, а теплообмен будет нарушаться.
  8. Трубу выводим через крышу или одну из стен гаража на улицу, дела ее достаточно высокой для обеспечения нормальной тяги. Для уменьшения потерь тепла внешнюю часть трубы оборачивают слоем теплоизоляционного материала (например, стекловаты) и сверху надевают еще одну трубу большего диаметра. Для защиты от осадков и грязи к верхушке дымовой трубы приваривают металлический конус (грибок).

Дровница

Буржуйку в гараже топят углем, дровами или топливными брикетами. Все эти виды топлива нуждаются в месте хранения

Важно, чтобы топливо было сухим, в противном случае при его горении будет выделяться конденсат, оседающий на трубах и копоть, а тепловая энергия будет расходоваться не на обогрев помещения, а на испарения влаги

Дровницы выполняют из чугуна, стали и даже из кожи. Емкостью для хранения может послужить вместительный бак, металлическая коробка или большая сумка из кожи. Объем дровницы зависит от частоты использования печи и объема хранящегося в гараже топлива.

Дровницы, расположенные вне помещения должны защищать дрова от попадания влаги и проникновения грязи, грызунов. Внутри гаража дровницу располагают в некотором удалении от печи, ее функция – компактное хранение дров и уменьшение грязи и мусора от них.

Своими руками дровницы для гаража выполняют из набора сваренных между собой прутков, сетки и листов металла, вырезанных и изогнутых по индивидуальным эскизам. О том, как правильно топить печь углем читайте в следующих статьях.

Виды буржуек

Оборудование, которое предлагается на рынке, отличается следующими характеристиками:

  1. Материалом изготовления. Печи для гаража создают из стали, чугуна или нержавеющей стали. Эти металлические листы не имеют особых отличий, но чугунный вариант тяжелее, а стальной – дороже. Чугунные модели продаются дешевле и нагреваются за счет сгорания дров или другого твердого топлива.
  2. Принципом работы. По специфике сжигания горючего буржуйки бывают 2 типов: классические и длительного горения.
  3. Внешним видом. Наиболее распространены стандартные модели квадратной, прямоугольной или цилиндрической формы. Однако в выборе исполнения особые ограничения отсутствуют, поэтому можно соорудить декоративную печку с нестандартным внешним видом.

На отработке

Вариант буржуйки на отработке позволяет использовать для обогрева дизельное топливо или отработанное масло. В основе печи предусмотрены 2 камеры:

  1. В одной осуществляется горение топлива.
  2. В другой горит газ.


Буржуйка на отработке – это печь, в которой происходит горение паров нефтепродуктов.

Изготовить печь можно из металлических труб, баллонов или баков, что позволит генерировать много тепла.

Варианты на отработанном масле являются достаточно экономичными и доступными. Однако их нужно тщательно очищать от загрязнений, которые накапливаются при интенсивной эксплуатации. Кроме того, процесс розжига требует некоторых усилий и занимает много времени. Отдельные конструкции могут работать только на качественной отработке, а средний расход составляет 1 л топлива в час.

На дровах

Оборудование на твердом топливе обладает высоким КПД, поэтому его можно устанавливать в помещениях любой квадратуры. Для таких конструкций не нужен фундамент, что снижает стоимость изготовления.

Чтобы печь работала эффективно, потребуется подготовить запас дров и предусмотреть место для их хранения. В противном случае конструкция не сможет аккумулировать тепло и будет быстро остывать.


Самым популярным топливом для буржуйки являются дрова.

Также они организовывают сложные дымоходные шахты.

Устройство длительного горения

Модели длительного горения предназначаются для обогрева гаражей площадью до 30 кв. м. Они совместимы с любыми видами твердого топлива, но оптимальным вариантом считаются дрова.

При самостоятельном изготовлении прибора длительного горения следует учесть такие требования:

  1. Пол под печку обкладывается листами металла.
  2. Стены возле оборудования защищаются стальным листом или кирпичами.
  3. В месте соединения дымохода и перекрытия оставляется зазор шириной 2,5 см, в котором находится базальтовое волокно.
  4. Газоход оснащается дефлектором для защиты от сквозняков.


Устройство буржуйки длительного горения.

На газу

Буржуйки на газу подключаются к магистральному или автономному газоснабжению и не требуют регулярной закладки топлива. Кроме того, они энергоэффективны и надежны. Но при монтаже и эксплуатации приборов следует соблюдать все требования пожарной безопасности.


Буржуйки на газу – довольно редкий вид.

1 Как устроена буржуйка – зольник, топка и дымоход

Чтобы изготовить печь-буржуйку, вы должны понимать ее устройство. Схема буржуйки чрезвычайно проста. Фактически этот очаг состоит из трех основных зон. Зольник – это участок в нижней части корпуса, отделенный от остальной печи колосниковой решеткой. Сквозь ячейки этой решетки в печь поступает воздух, необходимый для горения топлива. В обратном направлении ссыпаются мелкие несгоревшие частички дров или угля (зола или шлак).

Буржуйка состоит из трех основных частей: зольника, топки и дымохода

Топка – участок над колосниковой решеткой зольника. В простых печах, к которым относится интересующая нас буржуйка, топка заполняет весь остальной объем корпуса. В эту камеру загружают дрова, уголь, торф или пеллеты, поэтому у топки должна быть широкая дверца с надежным запором. Чистить эту камеру от несгоревших остатков топлива нужно только в случае использования в качестве такового каменного угля, образующего при горении твердый шлак. Во всех остальных случаях несгоревшие остатки просыпаются сквозь колосники в зольник.

Дымоход – воздуховод, врезанный в верхнюю часть топки со стороны, противоположной месторасположению дверцы для загрузки топлива. У печей-буржуек дымоход собирается из металла и состоит из колена (углового участка), горизонтального боровка и вертикального канала для отвода газообразных продуктов горения на улицу. В большинстве случаев дымоход буржуйки выходит на улицу сквозь стену, поэтому внутри помещения находятся колено и боровок, а вертикальный участок располагается за пределами дома. Поэтому эту часть дымохода делают как из металла, так и из кирпича, асбестоцементных или керамических труб.

Дымоход от буржуйки обычно выводят на улицу через стену

Устроенный таким образом очаг обустраивают на основе любой герметичной емкости из металла. Для этого в емкости прорезают проемы под дверцы, разделяют ее внутреннюю часть на две зоны – зольник и топку, и врезают в предварительно рассверленную часть колено дымохода. Как видите, изготовить такую систему своими руками не так уж и сложно. И далее по тексту мы предложим вам два варианта пошаговых инструкций, описывающих технологию сборки подобных тепловых генераторов.

Куда лучше установить?

Чтобы в будущем с эксплуатацией печи не возникло проблем, хлопот, ее требуется устанавливать с учетом конкретных правил безопасности:

ее обязательно размещают на огнестойкой поверхности – сделать такую несложно самостоятельно из кафельной плитки или из кирпичей;
стены рядом с печкой тоже важно уберечь от чрезмерного нагрева – лучше всего это получится с помощью отделки специальным гипсокартоном или любым другим негорючим материалом;
легковоспламеняющиеся материалы категорически запрещено размещать рядом с топкой;
важно оборудовать хорошую вентиляцию там, где стоит печка – это важно, потому что концентрация угарного газа должна сводиться к нулю.

Для сооружения печи требуется использовать только материалы хорошего качества.


При установке обязательно оборудовать окружающее пространство

Нюансы использования пропана

При использовании в качестве топлива пропана необходимо учитывать такие требования по безопасной эксплуатации:

  1. Запрещено подвергать резервуар с газом механическому воздействию. Пропан внутри баллона находится под давлением, поэтому любые повреждения могут нарушить герметичность емкости и привести к взрыву горючего. При перемещении резервуара нужно следить за его целостностью.
  2. Нельзя ставить баллон в местах с высокой температурой или открытым огнем. Тепловое воздействие провоцирует внутреннее расширение газа и повышение давления на стенки емкости. Если оно достигнет критической отметки, газ может выйти наружу. Малейшая искра приведет к его взрыву.
  3. Следует регулярно оценивать баллон на предмет повреждений и утечек. При частом использовании пропана резервуар может разгерметизироваться. Поэтому плановая проверка его целостности – обязательное условие безопасной эксплуатации.

Особенности отопления гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Вариант печки для гаража

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

Изготовление кирпичной печи для гаража

Если вы задались вопросом о ток как самостоятельно сделать печь в гараже, тогда эта инструкция вам определенно поможет. Чтобы создать кирпичную печь для гаража своими руками, вам понадобится:

  1. Керамический огнеупорный кирпич;
  2. Цементный или бетонный раствор для создания фундамента;
  3. Гидроизоляция (штукатурка или битумная мастика);
  4. Заслонка, дверца, трубы для дымоходной системы;
  5. Асбестовая нить и металлическая проволока.

Дабы упростить сборку печи для гаража из кирпича, раздобудьте болгарку, перчатки, шпатель.

Этапы работы

Дровяная печь для гаража создается в несколько шагов. Первым делом мастер готовит раствор для кладки. Он создается по следующей технологии:

  1. Засыпаем в крупную емкость (50 литров и больше) глину, оставляя в ней 10-15% свободного места;
  2. К глине доливаем 1-2 ведра воды и оставляем ее размачиваться в течение 24 часов;
  3. Образовавшуюся смесь перемешиваем при помощи дрели, миксера или другого аналогичного устройства;
  4. Переливаем раствор в разные бадьи (по 8 литров в каждую из них);
  5. Добавляем в каждую емкость 2 ведра песка и 1-1.5 литра воды;
  6. Повторно перемешиваем все смеси, добавляем в каждую из них сухой термостойкий клей (700-900 г).

Последний шаг – это определение уровня жирности. Если смесь обладает густой консистенцией и держится на шпателе даже при сильной тряске – значит в ней слишком много глины. Если раствор не держится шпателя и имеет чрезмерно редкую консистенцию – значит в нем слишком много воды или песка.

Важно: вам не удастся создать печь из кирпича в гараж при отсутствии качественного глиняного состава. Так что если вы обнаружили проблемы с его консистенцией, решите их путем добавления в смесь нужных материалов (воды и песка, при чрезмерном количестве глины и наоборот)

Следующий шаг – это обустройство фундамента. Кирпичная печь для гаража нуждается в прочном и надежном основании. При его создании необходимо:

  1. Освободить место в одном из углов гаража;
  2. Выкопать котлован глубиной в 50-70 см;
  3. Выложить дно ямы щебенкой;
  4. Залить котлован цементным слоем, выровняв его поверхность;
  5. Покрыть фундамент 3-4 слоями гидроизоляции.

При желании, вы можете самостоятельно приготовить цементный слой. Для выполнения этой задачи необходимо смешать ведро цемента, ведро воды и 3 ведра песка, после чего хорошенько перемешать образовавшуюся смесь. Данный раствор высыхает на протяжении 24 часов.

Следующий этап работ – это кладка кирпича. Он выполняется в несколько шагов – мастер:

  1. Делает разметку;
  2. Убеждается в том, что у него получилась правильная геометрическая фигура;
  3. Кладет кирпич по длине и проверяет правильность его расположения. При необходимости – подгоняет строительный материал, используя болгарку;
  4. Выполняет кладку стенок в несколько сплошных рядов;
  5. Создает отверстие для решетки в кирпиче при помощи болгарки. Учтите: металл расширяется под воздействием высоких температур. А значит – ему нужно выделить дополнительное пространство;
  6. Устанавливает дверцы и крепит их, используя проволоку. Для обеспечения максимальной надежности всех деталей, дверцы следует обмотать асбестовой нитью.

При проведении этих работ, обращаем внимание на шов – он не должен совпадать у разных кирпичей и быть заполненным. Финальный этап работы – это обустройство дымохода

Он создается из трубы 500 мм и больше, которая присоединяется к печи. Им не следует пересекать перекрытия гаражного бокса, все остальное допустимо.

Обратите внимание – существует множество других инструкций касательно того, как сделать кирпичную печь в гараже. Мы рекомендуем вам изучить хотя бы парочку из них, раздобыть чертежи, посмотреть видео от профессионалов

И лишь после этого приниматься за сооружение печи для гаража на дровах своими руками.

Особенности конструкции

Сделать буржуйку в гараж может любой человек, имеющий базовые навыки работы с инструментами по металлу и сварочным аппаратом. Для изготовления корпуса печи используется листовой металл либо бочка, газовый баллон, толстостенная труба. Чем толще стенки корпуса, тем дольше прослужит агрегат — самыми недолговечными являются печки из старых металлических бочек.

Печки из листового материала бывают прямоугольными, вытянутыми в длину или высоту, либо компактными квадратными. Цилиндрические корпуса также располагают вертикально или горизонтально. Вертикальная буржуйка занимает минимум места, но сильно ограничивает размеры дров, которые в ней можно сжигать. Горизонтальная печка позволяет использовать длинные дрова, но занимает значительно больше места.

Схема буржуйки предельно проста. Внутренний объем разделяется по горизонтали на две части — топочную камеру и зольник. В некоторых случаях зольник может быть приварен снаружи к нижней части корпуса с целью увеличить объем топки.

Топку и зольник разделяет колосниковая решетка. Ее сваривают из толстого стального прутка. Рекомендуется использовать арматурные стержни, так как металлическая сетка быстро прогорит. Колосниковую решетку приваривают к внутренним стенкам корпуса, но удобнее приварить только упоры для нее и сделать решетку съемной — это позволит легко заменить ее при необходимости.

на отработанном масле

Если зольник в виде металлического короба приварен снизу снаружи, функцию колосников может выполнять нижняя часть корпуса — в ней просверливается три ряда отверстий в шахматном порядке. Такая конструкция быстро прогорает, поэтому практичнее прорезать прямоугольное отверстие по длине корпуса и уложить сваренную в размер колосниковую решетку.

Зольник выполняет две важные функции: это емкость, куда ссыпаются несгоревшие остатки топлива, а также канал для подачи воздуха в топку и обеспечения оптимального уровня тяги.

Рекомендуется предусмотреть отдельные дверцы для зольника и топки — в этом случае можно регулировать тягу, приоткрывая и закрывая дверцу зольника. У наружного зольника буржуйки самой простой конструкции дверка может отсутствовать. Если у топки и поддувала одна общая дверца, в ее нижней части просверливают отверстия для доступа воздуха в камеру сгорания.

Патрубок для подсоединения дымохода вертикально вваривают в корпус в противоположной стороне от топочной дверки, чтобы обеспечить максимальный уровень теплоотдачи печки и оставить больше места под варочную поверхность.

Если отопительную печь планируют использовать как плитку, на верхнюю часть цилиндрической горизонтальной буржуйки наваривают стальной лист (или подставку под него) либо вваривают конфорку из чугуна. У вертикальной печки из газового баллона требуется срезать верхнюю часть и приварить металлический лист.

Корпус печки снабжают ножками из металлического уголка или труб. Конструкция должна быть устойчивой. Высота ножек подбирается индивидуально.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м. Совет

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Требования к созданию буржуйки

Наличие печи-буржуйки, несомненно, позволяет существенно сэкономить на отоплении и финансовых расходах. Однако, в процессе строительства необходимо помнить, что конструкция должна соответствовать ряду критериев:

  1. Правильность сборки всех комплектующих. Малейшие дефекты в устройстве приведут к сбоям в работе печи. Например, некачественная тяга неизбежно приведет к задымлению в помещении.
  2. Достаточный обогрев помещения. Для соблюдения данного параметра мастера должны заранее готовить проект и чертеж будущей печи, рассчитывать предполагаемую мощность конструкции.
  3. Относительная изолированность буржуйки. Вокруг самодельной печи не должно быть легко воспламеняющихся предметов, горючих жидкостей и газа. А само устройство лучше установить на огнеупорную площадку, например, из бетона.

Буржуйки дровяные из подручных материалов

Буржуйку в гараж лучше подбирать, учитывая возможности ее использования. Оптимально делать ее с учетом последующей модернизации, а именно использования разного топлива. Но на начальном этапе лучше и дешевле чем дрова топлива не найти. В связи с чем и строить буржуйку стоит сначала только под дрова.

Из чего можно собрать корпус печи

Чтобы получить хороший отопительный прибор на дровах необязательно специально покупать дорогостоящие материалы

Достаточно просто обратить внимание на те предметы, из которых можно сделать корпус. Если сделать анализ проектов мастеров, то буржуйка в гараж отлично получается из:

  • Толстостенной водопроводной трубы диаметром 500 и более миллиметров;
  • Старого газового баллона;
  • Старых автомобильных стальных дисков;
  • Толстостенных бочек и бидонов;

Отдельно от этого списка стоит отметить листовой металл толщиной от 2 мм. Это один из самых благодарных материалов для того чтобы решить задачу как сделать буржуйку в гараж.

Но, это классические варианты самодельных металлических печей, а ведь можно еще и пофантазировать и соединить несколько проектов в один. Например, используя колесный диск в качестве основания для вертикальной печи из газового баллона или толстостенной печи.

Популярные проекты печей

Но как бы там ни было, стоит отдельно остановиться на наиболее популярных проектах гаражных самоделок под топку дровами.

Самая популярная модель – это печь из газового баллона. Здесь обычно применяется две схемы расположения – вертикальная и горизонтальная, в зависимости от типа расположения корпуса баллона.

Для вертикальной печи характерно то, что она не занимает много места. Это ее плюс, но вот что касается минусов, то здесь сразу сказывается небольшая по размерам топка. Для нее нужно иметь небольшие дрова длиной всего 25-30 см.

Для горизонтально расположенного баллона длина топки увеличивается, здесь можно топить и метровыми дровами.

Можно также сделать буржуйку и со сдвоенным корпусом. Некий прообраз пиролизной печи, где происходит дожигание легких газов, образовавшихся при разложении древесины. Такая модель вполне доступна для сборки даже начинающим мастерам.

Готовый узел топочной дверки можно заимствовать из молочного бидона или бидона из-под краски. Правда, если бидон изготовлен из стали, а не из алюминия. Только стальной бидон пригоден для переделки в гаражную дровяную печь.

Что касается труб, то это, пожалуй, лучший вариант корпуса круглой формы. Толщина стенок в трубах достигает 10 мм, что является гарантией долговременной и безаварийно эксплуатации печи.

Как вариант можно использовать колесные диски.

Ну а если руководствоваться принципом «дешево и сердито» то здесь в приоритете металлические бочки. Это действительно очень дешево, и сердито – на один сезон в принципе должно хватить.

Достоинства и недостатки

Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

  • Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
  • Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
  • Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
  • Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
  • Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

К сожалению, отопление буржуйкой имеет и свои минусы:

  • Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
  • Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
  • Высокая температура корпуса – чревато ожогами;
  • Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

Изготовление своими руками

Чертежи и размеры

Буржуйка будет выдавать максимальный КПД при условии соответствия произведённым расчетам.

Рассмотрим конструкцию дымохода.

  • Вертикальная часть (до 2 м), покрывается несгораемой теплоизоляцией.
  • Труба под наклоном либо параллельная полу (2,5-4.5 м), расстояние от потолка при отсутствии на нем жаропрочной защиты – 1.5 м, от пола – 2.2 м;
  • Диаметр дымохода необходимо рассчитывать с большой точностью, чтобы его скорость работы была меньше скорости сгорания топлива, и он не выбрасывал бы весь нагретый воздух вместе с продуктами горения наружу немедленно, а давал ему нагреть стенки, в чем и есть главная особенность такого вида печки. Расчетная проходимость трубы должна быть в 2.7 раза больше объёма топки. То есть при топке объёмом 40 л дымоход должен иметь диаметр 106 мм.
  • При наличии в буржуйке колосников, высота топки рассчитывается от верха колосниковой решетки.
  • Полное сгорание топлива можно обеспечить созданием высокой температуры, что можно достичь применением металлического или кирпичного трёхстороннего экрана вокруг буржуйки. Устанавливают его с зазором около 70 мм от нее. Отражение тепла также несет в себе и противопожарную функцию.

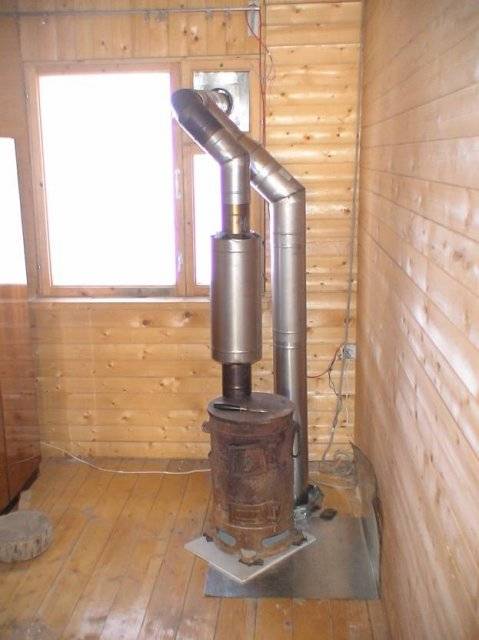

  • Подстилка либо несгораемая поверхность под печь строго обязательна, поскольку:
    • тепловое излучение от печи исходит во все стороны, в том числе вниз;
    • пол может сильно нагреться, а это приведет к пожару.

Дымоходы устанавливаются в различных помещениях по-разному.

  • Часть трубы выводят через стену гаража, это самый распространенный тип.
  • Дымоход полностью оставляется внутри гаражного бокса и выходит через крышу. Таким образом, гараж отапливается лучше, но сам процесс монтажа гораздо более трудоемок.

Необходимые материалы и инструменты

Для самостоятельного изготовления буржуйки в гараже потребуются следующие материалы и инструменты:

  • листовой металл для изготовления зольника и варочной поверхности, если печка расположена горизонтально;
  • металл для трубы дымохода (желательно с двумя коленами);
  • материалы для фиксации колосников и опор;
  • печные дверцы;

  • чугунные диски;
  • сварочный аппарат;
  • шлифмашинка;
  • сварочная проволока/электроды;

  • молоток;
  • рулетка/сантиметровая лента;
  • зубило;
  • плоскогубцы;
  • дрель;
  • металлическая зачистная щетка;
  • меловой карандаш.

Рассмотрим поэтапно процесс изготовления.

  • Как уже упоминалось, печь может изготавливаться в горизонтальном и вертикальном варианте.
  • Размеры печки подбирают, исходя от габаритов гаражного бокса с учетом всех мер пожарной безопасности.
  • Стенки нужно сварить из листового металла толщиной более 4 мм.
  • Колосниковая решетка приваривается внутрь топки либо укладывается на крепления, приваренные к стенкам топки изнутри (съемный вариант). Ее можно приобрести в торговых сетях либо изготовить своими руками из листа стали путем просверливания отверстий не более 20 мм в диаметре, либо из толстой проволоки.
  • Приваривают днище.

  • Вырезают удобное отверстие для подачи топлива и ниже на 5-7 см – для зольника.
  • Дверцы можно изготовить из листовой стали самостоятельно, а можно приобрести уже готовый чугунный блок.
  • Печка устанавливается в выбранном месте гаража.
  • На этом этапе присоединяют дымоход. Чем его участок внутри помещения протяженнее, тем теплее в гараже, так как он тоже нагревает воздух вокруг себя.
  • На последнем этапе работы надо поставить буржуйку на ножки. Их изготавливают из кусочков профиля, соединяя сваркой или прикручивая шурупами к корпусу. Также можно использовать металлический ящик без передней стенки (используется в качестве дровяника), еще материалами для основания могут быть кирпичи или кованые элементы.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
