Как сделать печь булерьян своими руками: схема, чертеж и устройство и конструкция длительного горения – Обзор

Набор для работы

  1. Металлическая бочка. Лучше всего подходит бочка на 200 л. Емкость должна иметь достаточно толстые стенки. Проконтролируйте, чтобы бочка не имела следов коррозии и прочих существенных повреждений. Вместо бочки можно использовать кусок толстостенной трубы подходящего размера. Также корпус печи можно сделать из листовой стали.
  2. Стальная труба. Ее вам нужно будет разрезать на два отрезка разной длины.
  3. Швеллер.
  4. Стальной молоток.
  5. Различные измерительные приспособления.
  6. Киянка.
  7. Ножовка для металла.
  8. Топор.
  9. Красный кирпич.
  10. Лист стали.
  11. Строительная смесь.
  12. Аппарат для сварки и электроды.

Различные виды

«Булерьян»

Одна из популярных разновидностей таких устройств печей канадского производства.Он имеет форму, похожую на бочку и сделан из стали. Топка имеет два яруса. Сборник золы в этой конструкции не предусмотрен. Имеются воздуховоды.

Последнее обстоятельство позволяет отапливать соседние помещения.

Такие печи могут работать в одном из двух режимов:

  1. Режим растопки.
  2. Режим длительного горения.

В первом случае речь идёт о первых полчаса работы. В это время происходит разогрев печи и окружающего пространства. Одна закладка способна гореть до 12 часов. Особые требования предъявляются к сухости дров, закладываемых в топку. В этом типе печей, генераторный газ сгорает не полностью. Также, есть необходимость обеспечить утепление дымохода.

«Бренеран»

Она во многом похожа на описанный выше канадский бренд. Но есть и некоторые отличия. Для того, чтобы провести отопление в соседние помещение, на конвекционные трубы нужно надеть специальные алюминиевые рукава.

Но при их использовании происходит существенная утечка тепловой энергии. Существует альтернативный вариант. Для этого, нужно приобрести специальный кожух, который уменьшит теплопотери. Но его стоимость примерно соответствует стоимости самой печи. На дымоходе предусмотрено устройство для сбора конденсата. К сожалению, его нельзя сделать полностью герметичным.

С другой стороны, производится множество разновидностей печей этой марки. Для каждой конкретной ситуации вполне возможно подобрать печь подходящего объёма. В отличие от канадской модели, здесь можно использовать различные виды твёрдого топлива.

Также, есть возможность подключить водяное отопление. Но в последнем случае, время длительного горения будет сокращено из-за дополнительных затрат на прогрев воды.

“Профессор Бутаков”

Ещё одна достаточно известная отечественная марка. Она отличается более продуманным внешним видом. Здесь используются колосники (решётка, на которой находится горящее топливо).

Конвекционные трубы здесь гораздо более эффективны, чем в предыдущем типе печей. Конденсат при горении стекает в печь и полностью сгорает. При установке, необходимо ставить такую печь на специальный постамент. Длительное горение менее предположительно, чем в канадских печах. Связано это с использованием колосников.

Печь бренеран с водяным контуром

Чтобы отопление частного дома было надежным и качественным, часто используют котлы с водяным контуром. Они обогревают за счет движения в системе горячей воды. Такой прибор представляет собой цилиндрический корпус, который состоит из 2-х уровней. Нижний – это топочная конструкция, ее предназначение – розжиг топлива и регулировка температуры. Верхний уровень котла с водяным контуром – это камера дожигания газов.

Цель агрегата – нагрев воды в большом объеме. Он оборудован специальными приборами, которые распределяют около 10% тепловой энергии на отопление, а остальные проценты на нагрев жидкости, поступающей в систему или накопитель. Таким образом, частные дома обеспечиваются надлежащими температурными условиями.

Котел с водяным контуром необходимо заправлять дистиллированной водой и антифризом. Тогда система будет защищена от замерзания, если в доме не живут постоянно. Чертежи водяного буллера представлены ниже.

Принцип работы

Механизм работы агрегата несложный: нижние ряды труб обеспечивают доступ холодного воздуха в топку, а верхние выпускают из неё тепло. Такой теплообмен позволяет за 60 секунд перекачать объём до 6 куб. м.

При этом прогревание происходит плавно, а на выходе очень скоро получаются уже горячие потоки.

Входящий и выходящий воздух исключает проблему атмосферного нагнетания, что часто случается при традиционном печном отоплении. Наименьшая конструкция может за минуту обогреть около 5 куб. м.

Видео: принцип работы печи типа булерьян

А самым крупным агрегатам под силу объёмы в 200 раз больше. К примеру, чтобы прогреть однокомнатную квартиру площадью 40 кв. м, нужно всего лишь около получаса. Это очень удобное решение для владельцев дачных домиков.

Дополнительным бонусом является то, что дрова не сразу сгорают в топке. Из первичной камеры они попадают во вторичную, где продолжают тлеть при очень высокой температуре.

Таким образом дожигание воздушно-газовой смеси позволяет увеличить коэффициент полезного действия до 80 %. К тому же печь булерьян совершенно безопасна в эксплуатации. Это возможно благодаря ограниченному доступу к топочной конструкции.

Заметим, что процесс сгорания не ограничивается пределами топки. В трубах догорают остатки пиролизного газа.

Вот почему конструкция предусматривает наличие метровой горизонтальной плоскости на выходе из топки, а также широкоформатную дверцу с герметическим прилеганием. Именно в этой зоне происходит торможение сгорания.

В месте изгиба дымохода оригинальная печка включает экономайзер. Именно тут происходит завершающий этап догорания. В общем процесс горения не является равномерным, он характеризуется периодическими вспышками и затуханиями.

Знаете ли вы? Изобретателем первого в мире калорифера является Николай Амосов. В 1835 году он воплотил в жизнь обобщённые идеи учёных Львова и Мейснера, создав так называемую амосовскую печь, которая по принципу работы очень напоминала канадские булерьяны.

Как правильно топить печь

В ходе интенсивного обогрева помещения используется режим активного горения. Но для стабильности отопления требуется именно тление. В качестве топлива может использоваться пеллеты, щепа, брикеты.

Также надо учитывать, что интенсивное горение в течение всего времени работы агрегата вызвало бы прогорание металла. Поэтому оно не используется.

На первом этапе требуется обеспечить розжиг с помощью топлива, которое характеризуется большой скоростью горения. Например, подойдет сухой картон или щепа. Такого топлива должно хватить на 25-30 мин. работы с тем, чтобы угли образовались уже в момент полного прогрева помещения.

Зажигать надо огонь тогда, когда заслонка и дроссель открыты. Потом дверцу следует закрыть. После образования углей в топку можно начинать подбрасывать крупные поленья или брикеты.

  • Накопительный водонагреватель — методы установки и обзор самых экономичных вариантов (85 фото)
  • Циркуляционный насос — 90 фото популярных моделей и варианты их подключения

  • Электродный котел — лучшие модели от мировых производителей и постройка своими руками (110 фото)

Дроссель фиксируется на нужном режиме, а шибер ставится в закрытое положение. Начинается ступенчатый прогрев с выходом воздуха в 60-70 градусов.

Качественное отопление дачи можно гарантировать за счет использования моделей с водяным контуром. В теплообменниках начинает передвигаться разогретая вода. Предусмотрены в данной модели отсек для розжига – топка и камера для дожига газов.

Водяные печи Булерьян обеспечивают быстрый нагрев воды. Причем требуется повышение температуры большого ее объема. Практически вся энергия агрегата тратится на эти цели.

На отопление идет не более 7-10% от запаса энергии. Теплоноситель передается в систему обогрева или накопительную камеру. Рекомендуется добавлять в воду специальный антифриз.

Приступаем к изготовлению – что понадобится

Для изготовления самодельной печи требуется подобрать удобное место. Это должно быть помещение с подключенным электричеством, достаточной площадью. Теперь о материалах. Легче для печи с долгим горением применить стальную бочку на 200 л. Впрочем, объем не имеет принципиального значения, от него просто будет зависеть теплоотдача устройства. Используют газовые баллоны и даже огнетушители.

Печь можно сделать из старого газового баллона

Но, опять же, объем заготовки: из баллона на 27 л можно изготовить печь для обогрева бани, из меньшего или огнетушителя – для крохотного помещения. Имеет значение толщина металла: чем толще, тем дольше прослужит печь. Если ничего подходящего нет, используем толстостенную трубу, листы стали. Металл не должен иметь повреждений и ржавчины. Из других материалов потребуются:

  • материал для ножек, если печь круглой формы (трубы, угольник, арматура);
  • листовая сталь 5-миллиметровой толщины по размерам торцевой стороны изделия;
  • герметичная дверца или материал для нее;
  • 100-миллиметровая труба на 15 см длиннее устройства;
  • 5 м трубы 150 мм для отвода дыма.

Необходимы измерительные приспособления: рулетка, отвес, уровень, а также молоток, киянка, мастерок.

Основные характеристики

Конструкция занимает мало места и не требует много отопительного сырья. С каждым годом она набирает все большую популярность, поскольку:

  • Имеет компактный размер и небольшой вес.
  • Быстро нагревает помещение. Комната площадью 30 кв. м нагревается печкой всего за полчаса.
  • Обладает низкой энергетической затратностью. Дрова в ней сжигаются постепенно, поэтому вам не нужно их постоянно подбрасывать. Одной полноценной закладки хватает на 10 часов работы печи.

Несмотря на всю продуманность печки, у нее есть несколько недостатков:

  1. Наличие копоти. Поскольку некоторые продукты сгорания попадают в дымоход, он должен быть не меньше трех метров.
  2. При использовании печи может возникать легкий неприятный аромат.
  3. Постоянная регулировка. Чтобы в комнате сохранить тепло и обеспечить дровам медленное тление, заслонку нужно постоянно регулировать.
  4. Сгорание пыли. Когда печь работает, металл накаляется и на нем сгорает осевшая пыль. В итоге, это придает воздуху затхлости и провоцирует развитие неприятного запаха.

Но специалисты утверждают, что достоинства печки более существенны, чем ее недостатки.

Чтобы получить от нее максимальный эффект, нужно купить модель, соответствующую размерам вашего дома

Также важно вывести наружу дымоход и сделать специальную подставку. Чтобы сэкономить денежные затраты, ее можно сделать своими руками


Булерьян

Изготовление рамы для печи булерьян

Следующим шагом будет построение рамы, которая будет держать всю конструкцию на себе. Её разумнее делать именно после работы с трубами, так как размер подпорок будет подбираться точно и можно будет наглядно посмотреть, где лучше сделать соединение с основной частью.

Подставка может быть из любого материала, который не подвержен воспламенению и процессу горения. Это может быть кирпич, плитка, камень или металлическая конструкция.

Для качественного забора воздуха необходимо поднять основу на 300-500 мм. Для более удобной эксплуатации, можно поднять на уровень пояса или выше, чтобы не нагибаться.

Разновидности с фото и география использования булерьяна

Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, о — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:

  • утопленные в корпус конвекционные теплообменники;
  • кубическая форма корпуса вместо цилиндрической;
  • применение зольника и колосниковой решётки;
  • плоская платформа в верхней части корпуса для подогревания еды.

На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.

Печь Бутакова представляет собой модернизированный булерьян

Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.

Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером

Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:

  • для отопления дач и загородных домов, в том числе деревянных;
  • в производственных цехах;
  • для обогрева подсобных помещений;
  • в гаражах и мастерских;
  • в банях и саунах;
  • для поддержания необходимой температуры в теплицах;
  • в качестве отопительных агрегатов загородных кафе и ресторанов;
  • для обогрева административных зданий в сельской местности и т. д.

При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение

Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание

Схема установки конвекционного агрегата

Что нужно для «Булерьяна»

Для изготовления печи нужны:

  • Отрезки толстостенных труб диаметром не менее 60 мм. Брать меньшего диаметра не стоит: поток воздуха через них будет недостаточным.
  • Лист металла толщиной от 4 мм.
  • Небольшой отрезок толстостенной трубы диаметром 350 мм (из нее нарезаются кольца для изготовления дверцы) или лист металла для нарезания полос, которые потом нужно изогнуть.
  • Отрезок трубы диаметром 100-120 мм — для дымохода и небольшой кусок для изготовления корпуса дросселя на дверце.
  • Петли для крепления дверцы.
  • Ручка-запор для дверцы, ручка-рычаг для дросселя и заслонки-шибера.
  • Асбестовый шнур для уплотнения.

Из приспособлений — трубогиб и сварочный аппарат с расходными материалами (электродами).

Самый нормальный чертеж, который удалось найти представлен ниже. Но в нем указаны размеры для труб 50 мм. Это не самый лучший вариант (лучше если диаметр труб 60 мм). Но он может быть взят за основу.

Чертеж «Булерьяна» (кликните для увеличения картинки)Чертеж «Булерьяна» (кликните для увеличения картинки)

Точные чертежи «фирменных» печей — коммерческая тайна. И найти их в свободном доступе нереально. Но тот чертеж «Булерьяна», который приведен, — уже неплохая основа.

Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

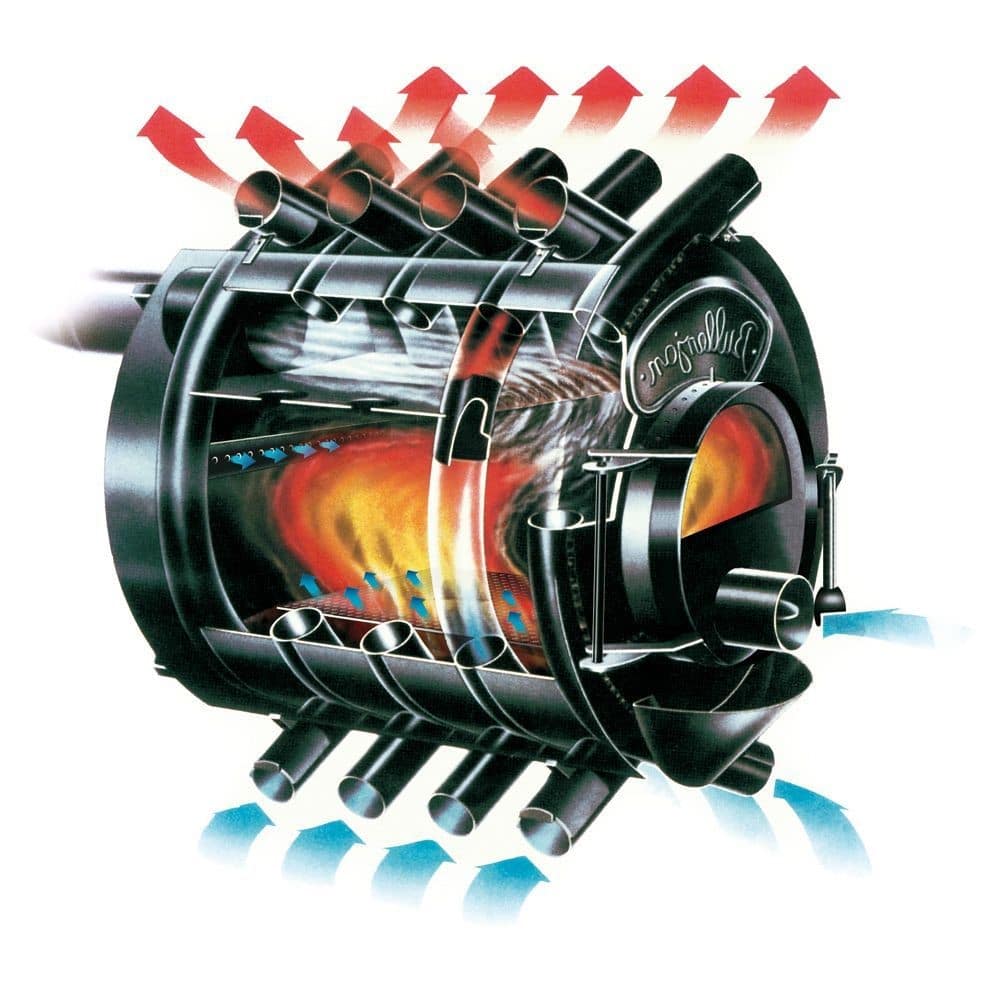

Принцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Схема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Печь булерьян своими руками: чертежи и схема конструкции

В России печи Булерьян существуют также под названиями Бренеран, Буллерьян, Буллериан или Канадская печь. Конструкция бывает пяти разных модификаций для обогрева помещений максимум до 1000 м3.

Печь булерьян своими руками

Кроме того, Булерьян успешно применяют в банях, дополняя основную часть печи каменкой.

Конструкция печи Булерьян

Печь Булерьян производят из жаропрочной стали. Внутри печи имеются две камеры сгорания: нижняя (газификации) и верхняя (где происходит дожигание дымовых газов). Отличительная особенность печи – опоясывающие цельносварной цилиндрический корпус трубы-воздуховоды большого диметра, скрепленные между собой объединяющим коллектором. Иногда применяют не стальные, а алюминиевые трубы.

На задней стенке печи расположены: дымовой патрубок, который тройником соединяют с дымовой трубой; дымовая труба со стаканом-заглушкой для сбора образующегося конденсата и с регулятором количества поступающего кислорода. Сверху на корпус печки устанавливают металлическую пластину, на которой удобно готовить пищу. Спереди топку закрывает герметичная дверца с регулятором мощности.

Образец печи булерьян

Для печи Булерьян используют такие виды топлива:

  • торфяные брикеты;
  • дрова;
  • различные отходы бумажной и деревообрбатывающей промышленности.

Сжигание в печи каменного угля может повредить элементы конструкции. Использование легковоспламеняющихся жидкостей или газов в качестве топлива недопустимо.

Как работает печь Булерьян?

Принцип работы печи Булерьян

Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.

Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).

Установка печи

Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.

Печь устанавливают на высоте до трехсот миллиметров от уровня пола. Дымовую трубу стоит утеплить минеральной ватой и оснастить козырьком для защиты от ветра и осадков.

Схема установки печи в доме

Эксплуатация печи

В процессе эксплуатации необходимо следовать таким правилам:

  • Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
  • Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
  • Регулируем интенсивность горения и температуру заслонкой-регулятором.
  • Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.

При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.

Печь Булерьян своими руками: пошаговая инструкция по созданию

Будет достаточно трудно сделать печь Булерьян своими руками, не имея при этом необходимого промышленного оборудования и опыта сварки. В данном случае мы имеем дело с толстой сталью 4 миллиметровой толщины, а чтобы проварить такой толстый метал требуется достаточно навыков! Обязательно нужны: трубогибочный станок и сварочный аппарат, а также умение пользоваться ими.

Необходимые материалы и инструмент для работы:

  • жаропрочная котловая сталь (4 мм) размером 1х2 метра;
  • сталь толщиной 6 мм, размер 0,7х0,4 метра;
  • труба диаметром 110 мм и длиной 4 метра;
  • еще одна труба длиной десять метров, диаметром 57 мм и толщиной стенки 4 мм;
  • фурнитура металлическая (петли, ручки, запоры);
  • трубы 350 мм;
  • болгарка со всеми необходимыми кругами.

На бумаге обязательно делаем чертеж каждой детали в масштабе 1:1. По этим эскизам будем выполнять гибку, резку и сварку.

Схема классической модели

Булерьян должна представлять собой цельнометаллическую конструкцию, основой которой является топка с двумя камерами и согнутые вокруг нее трубки. Более подробно ознакомиться со схемой классической модели можно на рисунке, представленном ниже.

Не нужно забывать о поддувале, куда будут поступать холодные воздушные массы в топку. Так как твердое топливо будет сгорать крайне медленно, о зольнике можно забыть, но и его наличие ничего не испортит.

Вводное видео о устройстве печи:

Подробный рассказ, о принципе работы:

https://youtube.com/watch?v=SdK9OhO2RFc

Эффективность можно увеличить оборудовав двойную заднюю стенку и двуслойный корпус.

Теперь обо всем более подробно.

Как самому сделать печь Булерьян?

  • стальной лист, его толщина – 4 мм;
  • несколько труб, диаметром 60 мм. По ним воздух будет поступать и выходить;
  • отрезок трубы длиной 120 мм, предназначенный для установки корпуса дросселя;
  • петли для передней дверцы;
  • асбестовый шнур используется для уплотнительных целей;
  • труба с толстыми стенками диаметром не менее 350 мм. Она предназначена для нарезания кольца под дверцу.

Изготовить печь не получиться без сварочного аппарата и трубогиба.

  • Выгнуть трубы для воздуха под нужным углом. Их количество зависит от размера камеры горения. Оптимальным их количеством будет 6-8 штук.
  • Выполнить каркас будущей печи и в него установить трубы или прихватить их сваркой, чтобы создать цельную конструкцию.
  • Разметить полосы металла, которые следует приварить к каркасу, сверху них должно оставаться треть длины труб.
  • Приварить угольники в том месте, где будут располагаться колосники. На них установить перегородку и положить решетку. Колосники можно приобрести в магазине или сделать самому, сечение у них должно быть треугольным или трапецеидальным.
  • Изготовить верхнюю перегородку. Боковые части печи выполняются из полуколец, вырезанных из трубы. Для правильности их выполнения нужно вначале подготовить шаблон из толстого картона, по нему будет легче вырезать нужную форму. По длине перегородка не должна на четверть доходить до дверцы.
  • Вырезать для печи заднюю стенку. Лучше сразу подготовить из картона шаблон для нее, а затем уже по нему выполнить разметку. После ее установки на место сделать отверстие под дымоход, его начало располагается в верхнем отсеке камеры. Задняя стенка должна быть герметично приварена ровным сварным швом.
  • Изготовить переднюю стенку. Она вырезается по такому же лекалу, что и задняя. Потом в ней требуется проделать отверстие, которое будет закрываться дверцей. От величины ее диаметра зависит проходимость в топку больших поленьев. По краю отверстия нужно наварить полоску, вырезанную из листа шириной 10 мм. Она будет исполнять роль бортика, обеспечит герметичность между дверцей и стенкой.
  • Выполнить дроссель. Его нужно прикрепить к верхней части дверцы, он является поддувалом. В нем имеется заслонка, ее диаметр составляет около 25 мм. Длина дросселя зависит от выбранного отрезка трубы, но должен быть не менее 100 мм. В подходящей трубе необходимо отступить от края на 4-5 см и просверлить 2 отверстия, в которых будет вставлен металлический пруток. Один его конец нужно загнуть под прямым углом, он будет служить ручкой при открытии заслонки. Под трубу нужно вырезать металлический кружок, диаметр которого будет чуть меньше размера трубы. Выполненная таким образом заслонка приваривается к установленному в трубе прутку. Она получилась регулируемой.
  • Изготовить заслонку на дымоход. Она выполняется по типу дроссельной. Дымоходная конструкция напоминает букву «Т». Заслонка вставляется в его часть, которая соединяется к корпусу печи. Последовательность выполнения заслонки для него состоит из выполнения 2 одинаковых отверстий, расположенных друг напротив друга. В них вставляется пруток, а затем к нему приваривается круглая заслонка. Один конец прутка сгибают, чтобы получилась ручка.

Установка печи булерьян производится как на кирпичную подставку, так и просто на ровную поверхность или пол. Для защиты стен от нее можно уложить на них жаростойкую плитку.

Виды печей длительного горения и их выбор для самостоятельного изготовления

Эти печи обычно изготавливаются из кирпичей, металла или камня. Могут иметь круглую, цилиндрическую, квадратную либо неправильную форму. В зависимости от своей конструкции и способа сжигания топлива печи длительного горения различаются по видам.

Классическая печь долгого горения

Конструкция, в которой распространение пламени происходит снизу вверх, проталкивая горящие газы через слои топочного материала, является классической. Этот вид печей оборудуется теплообменником и камерой дожига, в которую осуществляется подача дополнительной порции воздуха. Яркими представителями этого вида являются печи длительного горения: булерьян (бренеран), печь Бутакова, а также изменённые конструкции с разными теплообменниками.

В печах Булерьян роль теплообменника выплняют изогнутые трубы, расположенные внутри корпуса печи

Шахтная печь долгого горения

Другим видом таких сооружений является шахтная печь. В этой конструкции зона горения смещена к колосниковой части. Продукты сжигания топлива выведены через соседний отсек, в котором они догорают, создавая теплообмен. Этот вид лучше всего возводить из кирпича, что подтверждено на протяжении многих веков.

В печах шахтного типа зона горения находится непосредственно над колосниковой решёткой

Подовая печь

Это конструкция с верхним горением, в которой поджигается верхняя часть топочного материала, а направление огня осуществляется в противоположную сторону. Такой прибор требует подачи кислорода под сгоревший слой, поэтому печь должна содержать специальные каналы доставки воздуха. Простота конструкции в сочетании с эффективностью и функциональностью способствовала созданию множества вариантов, которые можно изготовить своими руками. При этом материалом для её изготовления послужат использованные ёмкости цилиндрической формы. Ярким примером такого вида отопительных агрегатов является печь под названием «бубафоня».

В качестве корпуса для самодельной печи можно использовать старый газовый баллон

Газогенерирующие печи

Газогенерирующие печи или сооружения с дополнительным сжиганием пиролизных газов. В такой конструкции топочный материал сгорает под воздействием двух факторов: высокой температуры и малого количества кислорода. Это приводит к выделению горючих газов, которые догорают в дополнительной камере. Конструкции такого вида печей являются наиболее сложными в изготовлении, однако их эффективность и удобство эксплуатации превосходят предыдущие варианты.

Пиролизные газы догорают в дополнительной камере над топливником

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
