Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

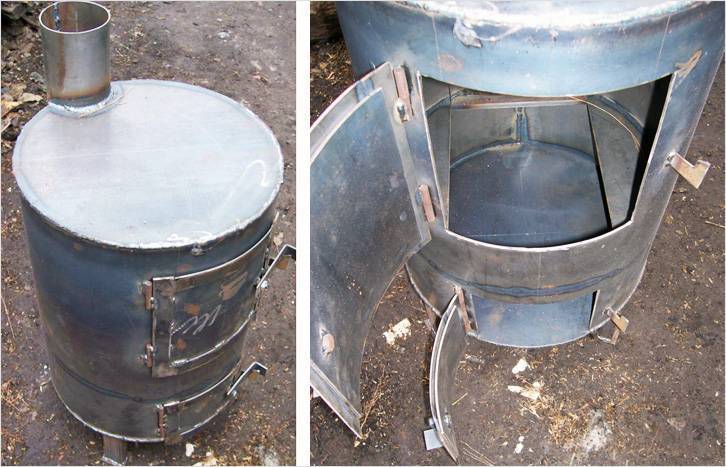

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

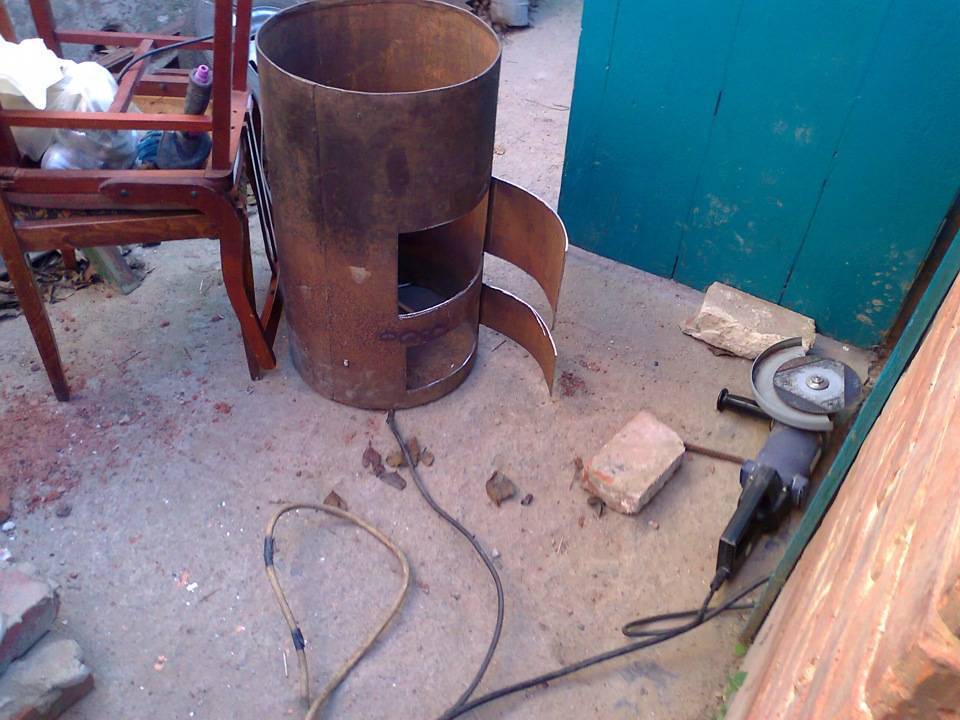

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.

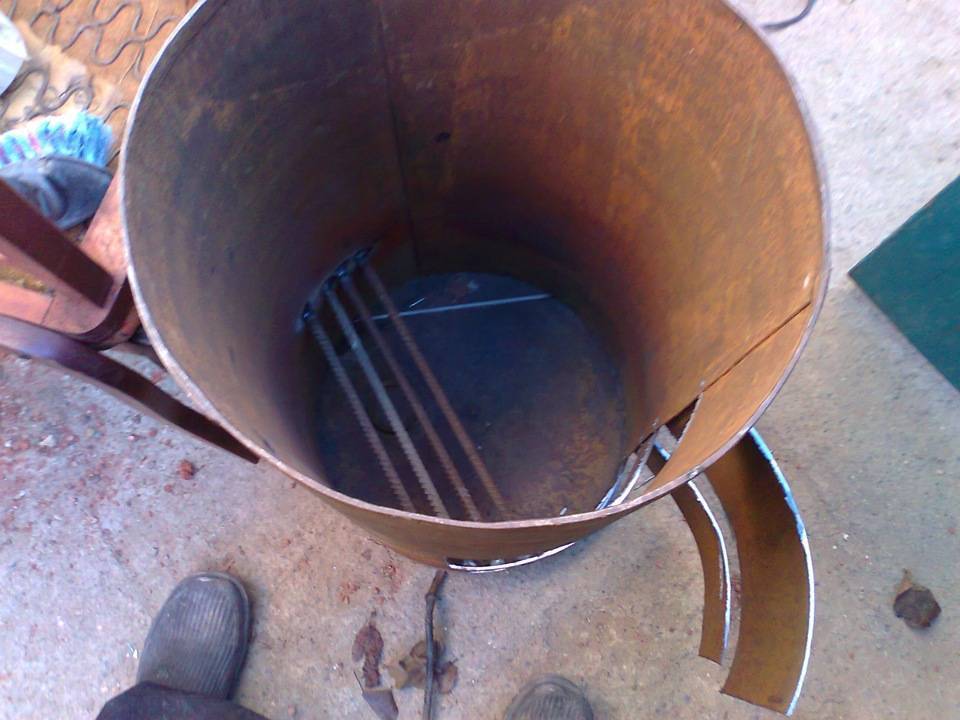

  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

    Как сделать колосники

  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

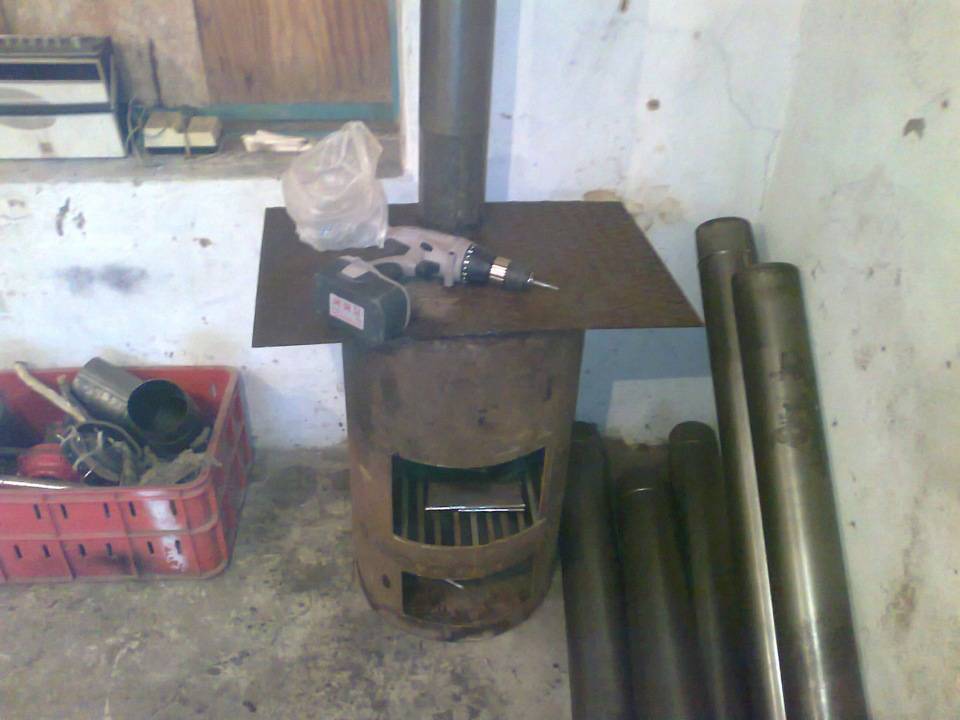

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

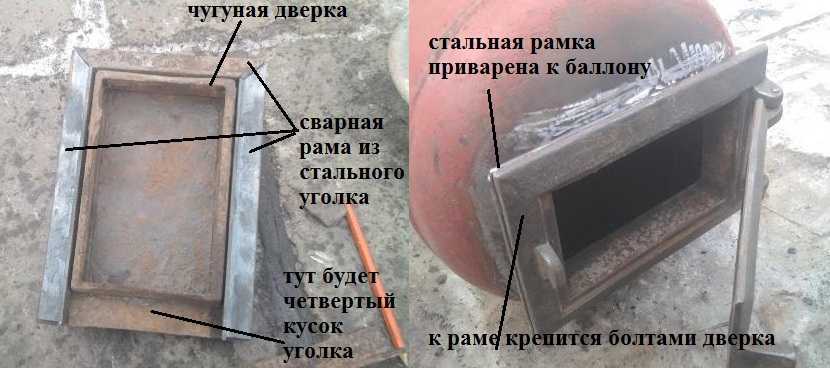

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Буржуйка – простейший прибор для отопления гаража

Самым простым и удобным в изготовлении вариантом обогревательного устройства для гаража является всем известная буржуйка. Это металлическая печь небольших размеров. Делают буржуйку из листового металла или из старой бочки. Подойдет и любая труба большого диаметра. В любом случае, главным критерием в выборе должна быть толщина металла. Она не должна быть меньше 5 мм.

Для изготовления буржуйки понадобится болгарка и сварочный аппарат. Для сооружения печки из листового металла, его режут болгаркой по шаблону. Чтобы размер был оптимальным для использования полноценных дров, длину деталей лучше взять 70 см, а ширину 30 см. Из четырех элементов указанных размеров сваривают параллелепипед. Заднюю стенку заваривают квадратом 30х30 см, а в передней стенке такого же размера вырезают проем для топки 25х25 см. Для этого проема делают дверцу с запорным устройством, и навешивают на шарниры, которые крепят сваркой. В дверце просверливают несколько отверстий для создания тяги.

Снизу приваривают ножки из швеллера или уголка необходимой длины, а сверху в задней части прорезают круглое отверстие диаметром 100 мм. Поверх него приваривают отрезок 110 миллиметровой трубы длиной 15 – 20 см. На нее будет надеваться дымоход, который должен быть хорошо изолирован от перекрытий и кровли. Его возможно вывести и в стену, но угол поворота должен быть не более 30 градусов.

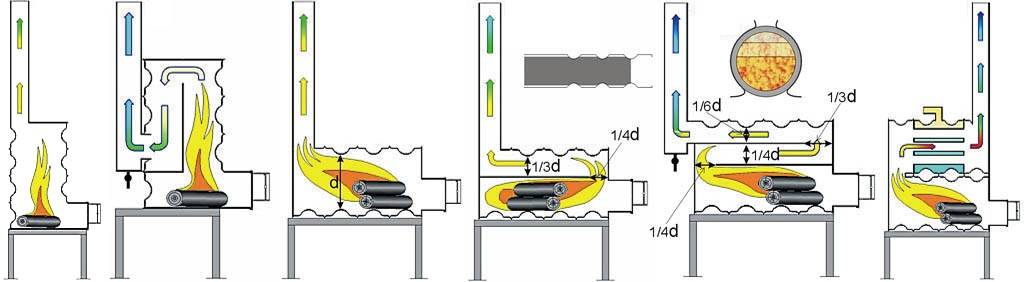

Более эффективный вариант буржуйки получается, если устроить в ней поддувало и зольник. Для этого в нижней части топки делают небольшое отделение, которое от топки отделено колосником, либо самодельной пластиной с прорезями. В это отделение предусмотрена отдельная дверца, через которую можно будет удалять золу.

Прямоугольная металлическая буржуйка для гаража.

Сделать буржуйку из бочки или обрезка трубы еще проще. В случае бочки нужно только устроить дверцу, дымоход и ножки. Если у вас есть обрезок трубы, диаметром не менее 300 мм, то можно сделать из листового металла заднюю часть печки и дверцу. Все остальное сооружают аналогично предыдущим вариантам. Некоторые умельцы делают хорошие буржуйки из старых газовых баллонов. Для их разрезания, нужно сначала просверлить аккуратно отверстие, поливая сверло водой. Затем слить из баллона конденсат и залить туда воду. Только после полного промывания можно начинать резать баллон болгаркой.

Круглая буржуйка из бочки для гаража.

Буржуйка обладает всеми необходимыми качествами: работает на дровах или угле, нагревается очень быстро, проста в изготовлении и обслуживании, практически ничего не стоит, если делать ее из бросового материала. В качестве недостатка можно назвать достаточно быстрое остывание при прогорании дров. Из-за сильного нагрева металлическая печка должна быть хорошо изолирована от стен гаража, если они деревянные. Чтобы КПД такого агрегата был больше, можно приварить к поверхности буржуйки перпендикулярные пластины шириной 5 см. Это увеличит площадь нагрева при незначительном увеличении габаритов.

Изготовление печи для гаража из старых колесных дисков

Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

Материалы

В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:

  • Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
  • Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
  • Петли для дверцы.
  • Болты и гайки.
  • Листы металла толщиной 4 – 5 миллиметра.
  • Два круга, диаметром с край обода диска (для дна и крыши).
  • Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
  • Круглая решетка колосника.

Инструменты

Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:

  • Электросварочный аппарат;
  • Газовый резак (при наличии), но можно обойтись и без него;
  • Угловая шлифовальная машинка или болгарка;
  • Электрическая дрель;
  • Ручная ножовка по металлу;
  • Молоток или кувалда;
  • Набор напильников;
  • Плоскогубцы или пассатижи;
  • Разметочный инструмент – линейка, керн, маркер;
  • Строительный уровень;
  • Рулетка;
  • Кисть малярная.

Схемы изготовления

Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:

Порядок сборки

Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.

Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.

  1. Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
  2. Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
  3. После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
  4. На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
  5. После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
  6. Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.

Изготовление печки на дровах

Изготовление печки на дровах

Это простой вариант, который идеально подходит для обогрева гаражного помещения. Самой популярной среди автолюбителей является конструкция под названием «буржуйка».

Основные преимущества

Буржуйка своими руками

Среди многочисленных положительных качеств, которыми обладает такая печь, стоит отметить:

  • отсутствие необходимости в строительстве фундамента;
  • простоту эксплуатации;
  • возможность использования как для обогрева, так и для приготовления пищи;
  • экономичность;
  • автономность от коммуникаций;
  • низкую стоимость;
  • небольшие габариты;
  • высокий КПД.

Конструкция «буржуйки»

Конструкция «буржуйки»

Конструкция «буржуйки»

Каких-либо четких требований касаемо конструкции нет, каждый может сделать «буржуйку» с учетом собственных потребностей и предпочтений. Но в любом случае печка должна состоять из четырех основных элементов.

  1. Топочная камера – емкость, в которой будет сгорать топливо.
  2. Решетка, расположенная рядом с основанием. Она обеспечивает тягу и используется для укладки дров.
  3. Зольник устанавливается ниже решетки. Он необходим для удаления сажевых скоплений.
  4. Дымоход.

При желании «буржуйку» можно несколько усовершенствовать для сокращения расхода дров. С этой целью вытяжной патрубок устанавливается не рядом с задней стенкой, а поверх дверки. В таком случае вначале будут нагреваться стены печи, а уже потом газы попадут в трубу. Следовательно, увеличится время теплоотдачи.

Изготовление буржуйки

Изготовление буржуйки

Изготовление буржуйки

Что потребуется в работе

Для изготовления дровяной печи требуются такие материалы:

  • швеллер;
  • железная емкость на 200 л;
  • трубы.

Для определения объемов расходных материалов ознакомьтесь с чертежами гаражной печи, тщательно изучите все соединяющие узлы.

Сборка конструкции

Сборка конструкции

Приблизительная схема печи

Шаг 1. Вначале срезается верхняя часть емкости. Для этого можно воспользоваться болгаркой.

200-литровая бочка

Шаг 2. Равняются образованные кромки. Края бочки заворачиваются молотком внутрь. Аналогичным образом подгибаются края крышки, но в этот раз наружу.

Шаг 3. В центре крышки вырезается отверстие ø10-15 см под трубу. Для этого можно воспользоваться молотком и зубилом.

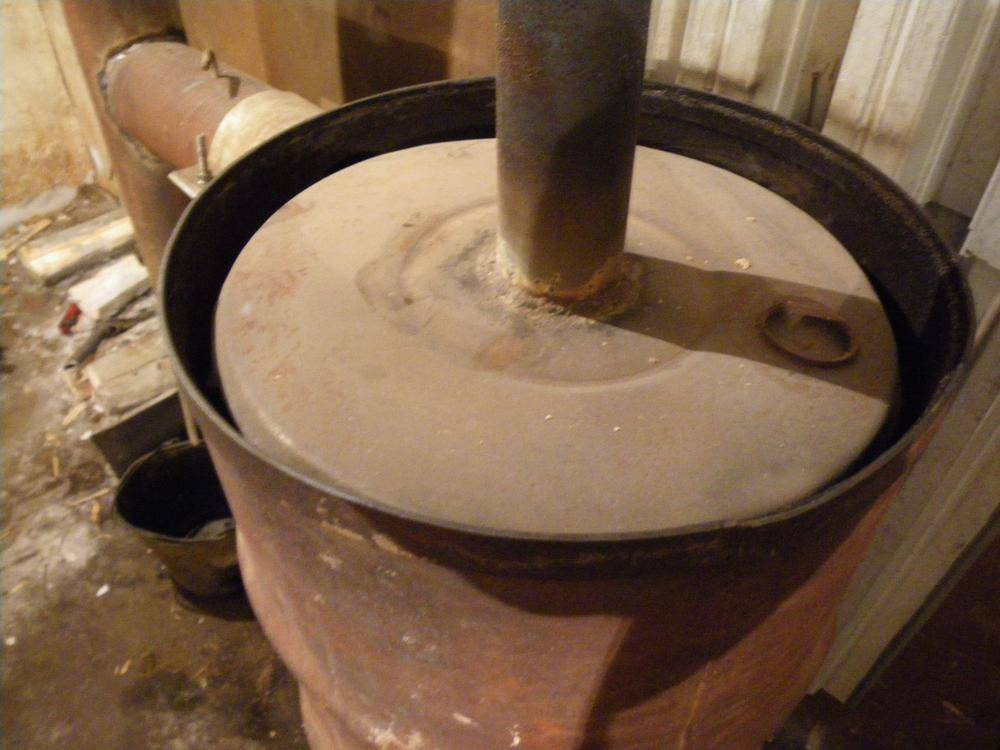

Шаг 4. К крышке приваривается швеллер. При этом отверстие для пробки можно как заварить, так и оставить для визуального контроля процесса горения.

Прижимной круг

Установка прижимного круга в печь

Шаг 5. В верхней части корпуса проделывается отверстие ø10 см под дымоход, приваривается труба.

Шаг 6. В отверстие на крышке вставляется труба соответствующего диаметра так, чтобы слегка поднималась над поверхностью. С помощью этой трубы будет подаваться воздух в конструкцию.

Элементы печи

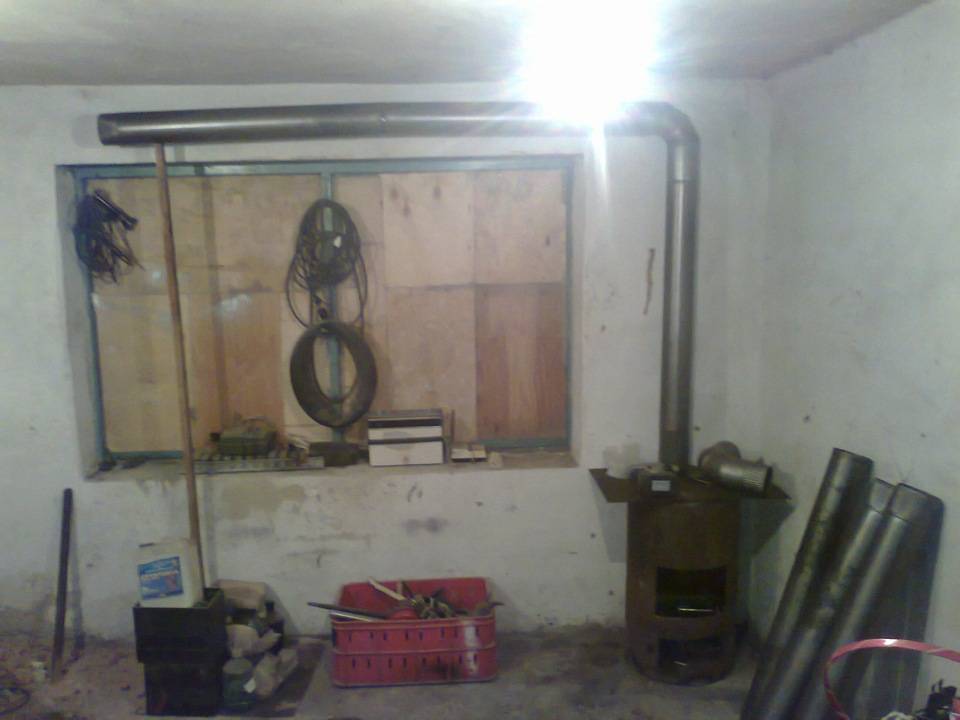

Печь для гаража

Печь-«буржуйка» готова.

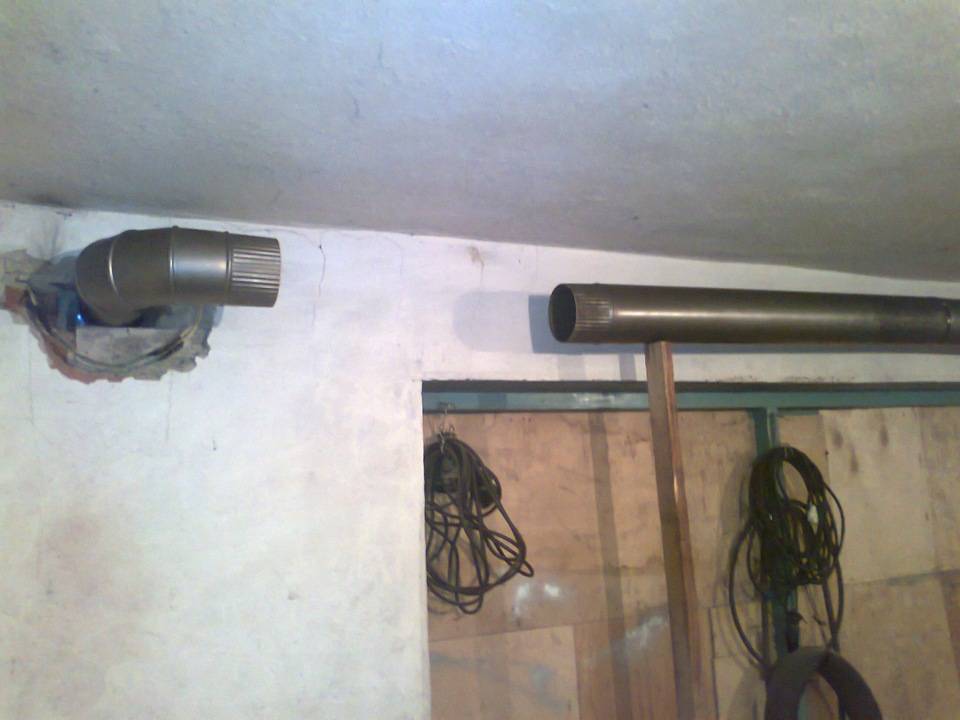

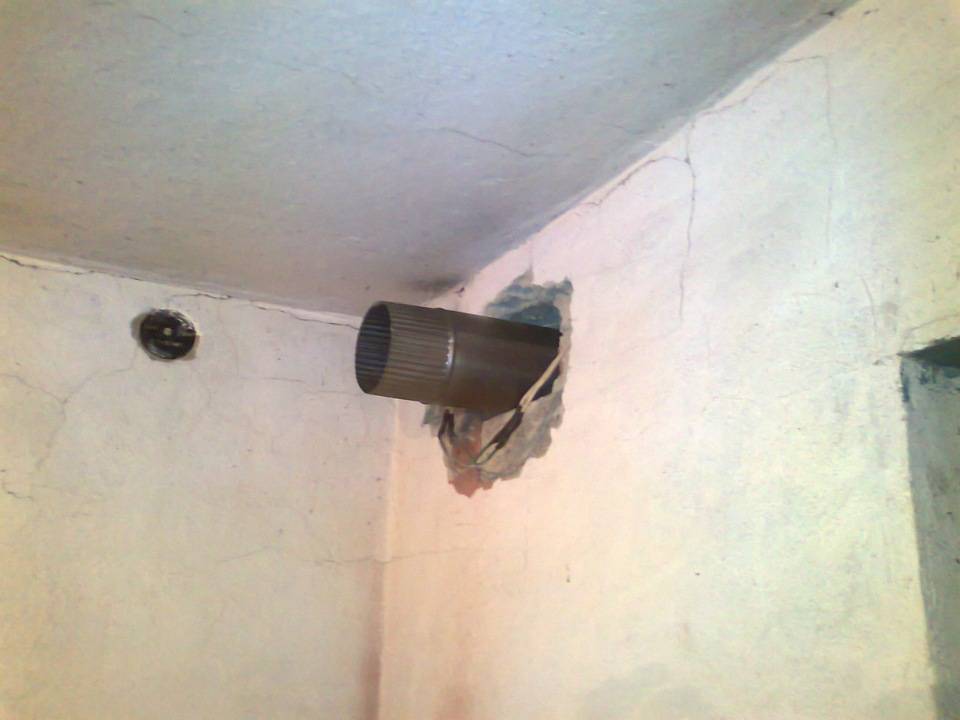

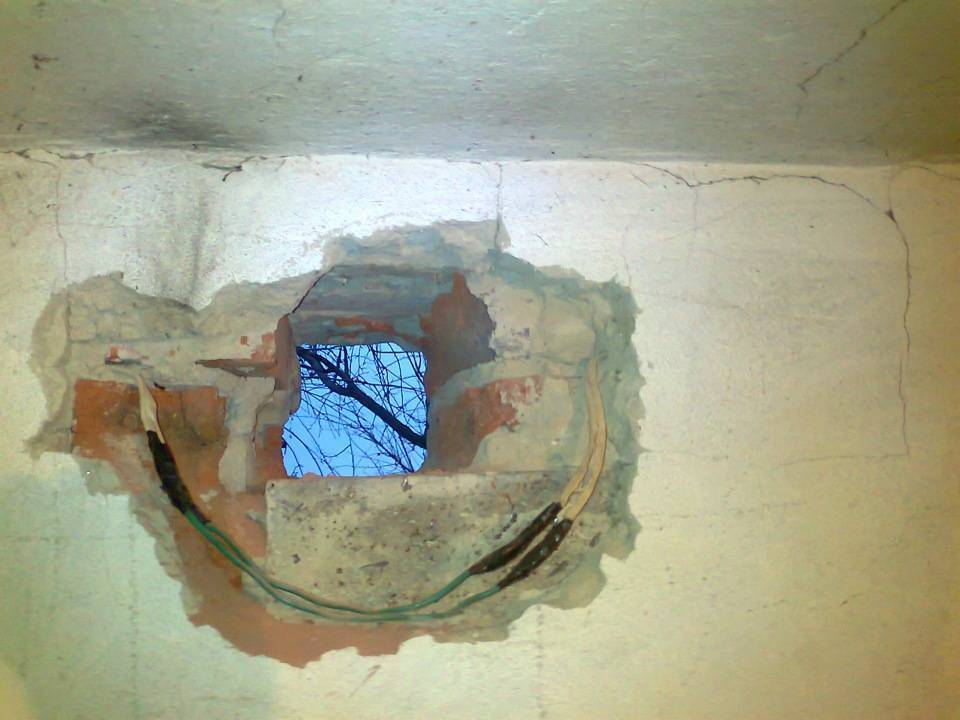

Установка дымохода

Установка дымохода

Установка дымохода

Установка дымохода

Установка дымохода

Особенности эксплуатации

После сборки печи необходимо провести тестирование на предмет правильности функционирования. Для этого нужно выполнить такую последовательность действий.

Загрузка дров

Шаг 1. Вначале топочная камера на треть заполняется дровами.

Шаг 2. Устанавливается и закрывается крышкой труба для подачи воздуха. В ходе сжигания топлива крышка понемногу опускается.

Шаг 3. Вставляются дрова, слегка смачиваются бензином, кидается зажженная спичка.

Печь в работе

Принцип работы

Работа печи основана на сгорании в закрытой емкости паров моторного масла. Продукт не просто наидешевейший, а бросовый. Чаще всего отработанное масло и его утилизация – это предмет головной боли для СТО, владельцев гаражей. Ведь выливать отработку в грунт, бытовую канализацию категорически нельзя. А здесь «вредное» масло заливается в печку, и служит на пользу человеку.

Конструкция самой распространенной модификации, из металла, состоит из цилиндрических баков, нижнего и верхнего, короткого переходного отсека и дымохода. Проще и представить сложно. Сначала происходит разогрев топлива в первом баке: масло закипает, начинает испаряться, газообразный продукт переходит в следующий отсек (короткую трубу). Здесь масляные пары смешиваются с кислородом, интенсивно воспламеняются и полностью сгорают в последнем, верхнем резервуаре. А уже оттуда выхлопные газы по дымоходу выбрасываются в атмосферу.

Виды топлива

Для растопки любой печи понадобится подходящее топливо, и самодельный гаражный экземпляр не является исключением.

Запастись дизельным топливом – соляркой, гораздо проще, нежели закупать для гаража древесное сырье, но она имеет массу недостатков и считается наиболее пожароопасной. Горение в печи при использовании данного топлива происходит благодаря нагреву жидкости и сгоранию выделяемых паров.

Конструкция, работающая на отработанном масле, является не менее опасной и склонной к возникновению нежелательных возгораний. Все дело в том, что пламя вспыхивает молниеносно и искры могут случайно попасть на горючие вещества и предметы, находящиеся вблизи.

Пожалуй, самым привычным и безопасным вариантом является отопительное изделие, работающее на дровах. Но некоторые пользователь считают, что сырье разгорается слишком медленно, что сказывается и на распространении тепла. Эта проблема решается довольно просто – можно оснастить конструкцию мини-вентилятором. Если поставить данный элемент в процессе изготовления, он поспособствует наилучшей циркуляции воздуха, что благотворно скажется на процессе горения и растопки.

Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

  • В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
  • Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
  • Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
  • Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

  • Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
  • К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
  • Монтируем и привариваем дно.
  • Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
  • К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.
