Ввод в дом электричества. От столба к дому. Особенности ввода в деревянный дом

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями. Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

Провод ВВГ: описание основных характеристик кабеля и его применение. 120 фото современных видов и моделей
СИП провод – технические характеристики, назначение и применение провода (инструкция по подключению)
Силовой кабель: виды, характеристики, структура и варианты применения (маркировка + 100 фото)

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Материалы

Для монтажа СИП от столба к дому потребуются специальные крепёжные элементы. Составим перечень требуемых материалов без указания производителя и спецификации изделий, так как они могут отличаться. Укажем только названия крепёжных элементов.

Перечень материалов для крепления СИП:

Кабель СИП-4 2х16 для однофазного электроснабжения или СИП-4 4х16 для трёхфазного электроснабжения.
Провода для однофазного ввода и трехфазного
Металлическая бандажная лента для фиксации крюка на столбе.
Бандажный и настенный крюк с анкерными болтами.
Две металлические скрепы для фиксации СИП и бандажной ленты.
Два анкерных зажима.
Восемь прокалывающих зажимов для подключения трехфазного напряжения или четыре – для ввода двухфазного.

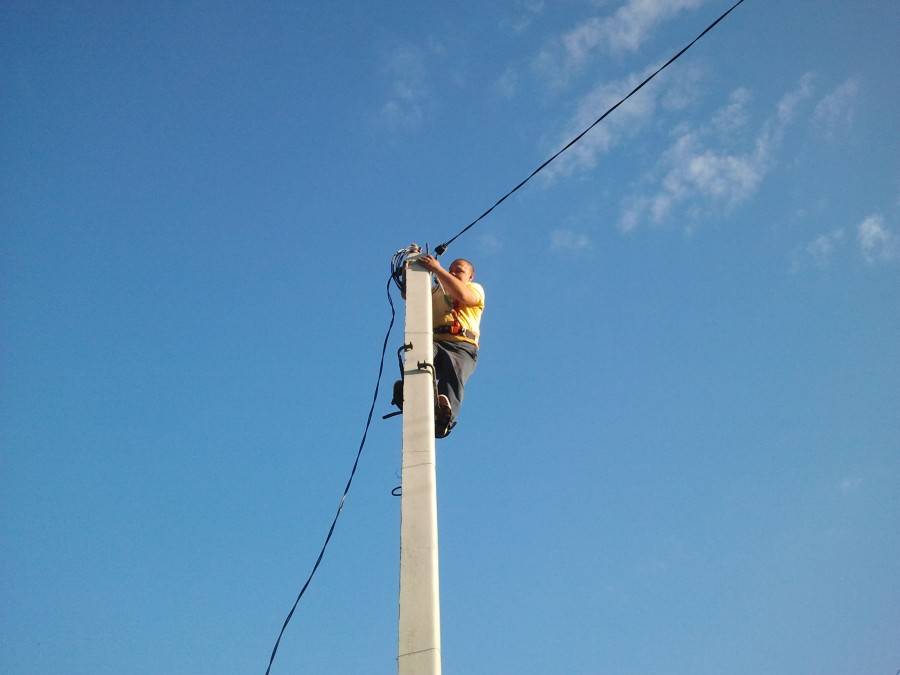

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Совет! Если используется обычный СИП, а не огнестойкий, рекомендуется выбрать медный кабель марки ВВГнг.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Совет! Если СИП планируется проложить по стене, понадобятся зажимы (SA50, SFW50), поскольку минимально разрешенное расстояние от кабеля до стены — 6 сантиметров.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Совет! Перед вводом в дом рекомендуется согнуть кабель книзу — это позволит избежать проникновения воды через защитную трубу. Причем сделать это желательно вне зависимости от наличия уплотнителя, так как он все равно с течением времени рассохнется и потеряет свою функциональность. Такая простая мера позволит снизить риск короткого замыкания в будущем.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

Кто бы ни выполнял электромонтажные работы по вводу СИП кабеля в здание, процесс должен быть согласован с энергопоставляющей организацией.

В каждой местности могут быть отличающиеся от других технические требования (место установки счетчика, цельный отрезок СИП или возможность соединения через кабель и т. п.).

Если подводка выполнена технически грамотно, вводный кабель будет безопасен и прослужит в течение многих лет.

Современная дача — полноценный дом, в котором хозяева создают комфорт, оборудуют ее различными бытовыми приборами. А работы на земельном участке максимально механизируют, приобретая электрогазонокосилки, насосы, обеспечивающие полив, культиваторы и многое другое оборудование. Большинство этих механизмов и многочисленных приспособлений работают, питаясь от электросети. Поэтому энергоснабжение становится наиважнейшей составляющей всей инженерии дома и требует грамотного устройства проводки непосредственно в жилом строении, подключения к воздушной линии электропередач от столба и при необходимости установки дополнительной опоры.

Правильная укладка кабеля

Сам кабель укладывается в траншею “змейкой”.

В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.

Только не переборщите с изгибами.Ошибка №7А вот делать запас в виде колец не допускается.

Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.Ошибка №8До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.

Сверху уложенного кабеля опять засыпается небольшой слой песка.

Варианты выполнения электрического ввода

В отсутствие устоявшейся практики применения СИП для ввода в здания, между специалистами продолжаются споры. Дело в том, что самонесущие изолированные провода предназначены исключительно для прокладки воздушных линий. Применение их для прокладки внутри здания, тем более по сгораемым конструкциям (деревянные стены, перекрытия и т. д.) не допускается. В первую очередь это обусловлено физическими свойствами сшитого полиэтилена. Этот материал обладает низкой теплопроводностью, что затрудняет отвод тепла от проводника находящегося под нагрузкой. Предельная рабочая температура проводов СИП составляет 90 о С. Если же кабель СИП поместить в гофру, металлическую трубу или короб, то условия отвода тепла ухудшатся еще больше. Вторым фактором, ограничивающим способы прокладки самонесущих проводов, является то, что полиэтилен является горючим материалом. Понятно, что это обстоятельство может значительно увеличить риск возникновения пожара. Несмотря на это многие энергоснабжающие организации, чтобы исключить хищение электроэнергии настаивают на выполнении ввода в дом одним отрезком кабеля без переходов.

На этапе составления «Технических условий» энергоснабжающей организации можно предложить несколько компромиссных вариантов выполнения электрического ввода в здание.

Выполнение ввода в здание под землей.
Установка щитка учета снаружи дома.
Выполнение перехода с кабеля СИП на другую марку кабеля непосредственно рядом с домом.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения. Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров. Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель». Как проложить кабель в земле видео смотрите ниже:

Как проложить кабель в земле видео смотрите ниже:

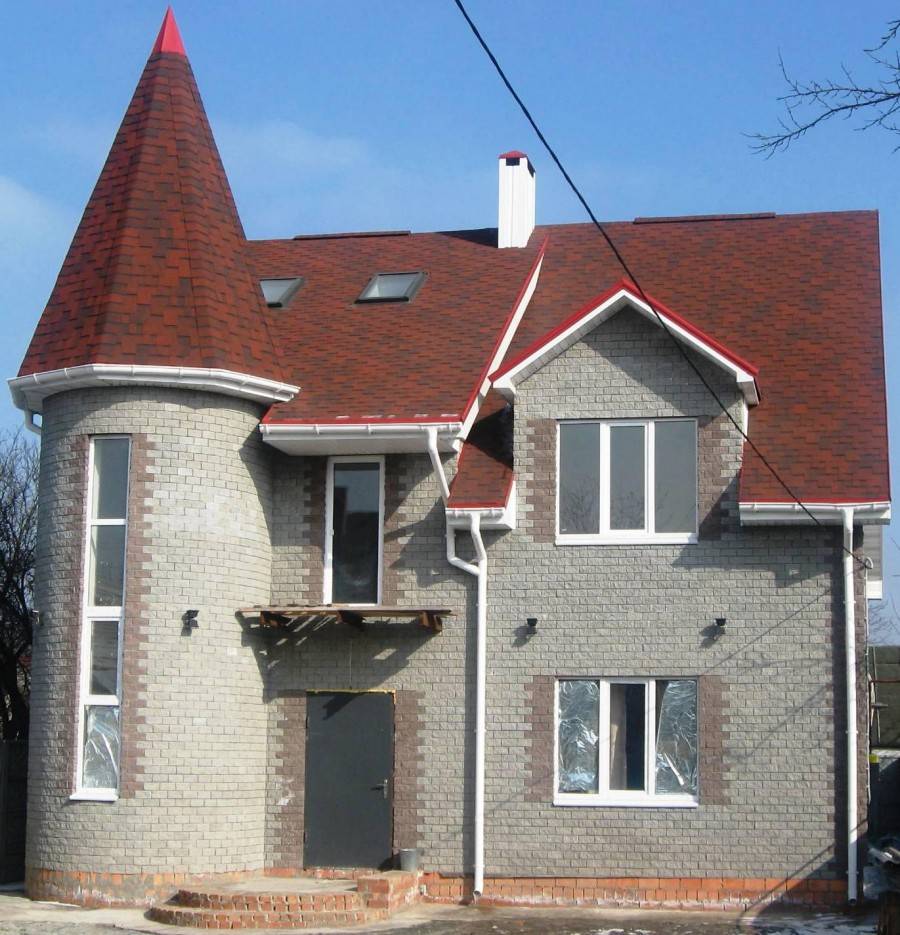

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).
От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

Электропроводка открытая, из-за чего возможны ее повреждения.
Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

минимальная высота подводящего кабеля над землей составляет 2,75 м;
аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

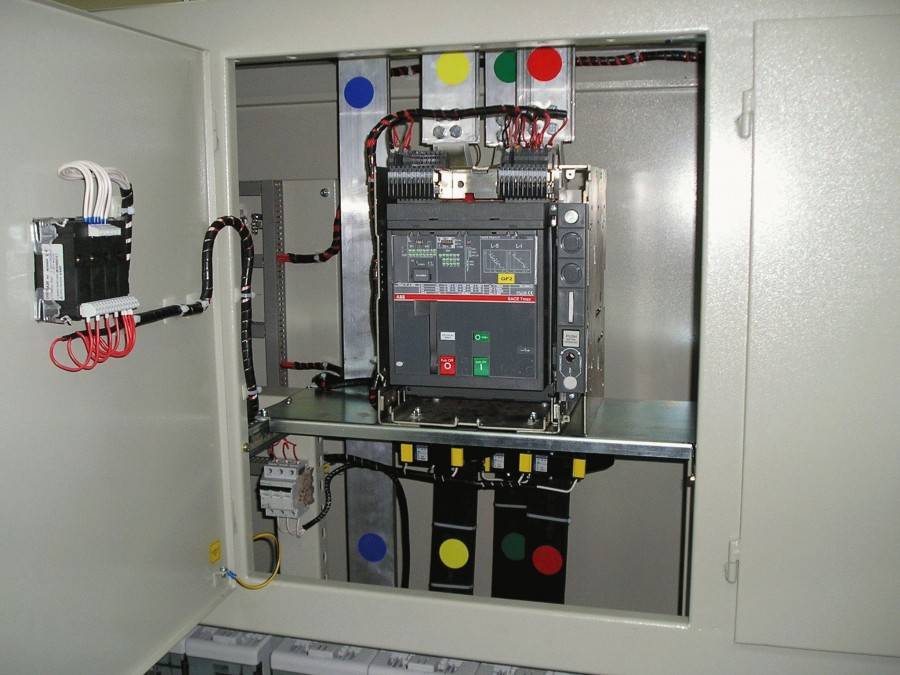

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Прокладка вводного кабеля к счетчику

Реалии нашего времени предлагают разделять систему квартирного электроснабжения на несколько групп, заведенных на отдельные автоматы, а также необходимость подключения современных средств защиты от импульсных перенапряжений, УЗО, дифференциальных автоматов, гарантирующих безаварийную работу домашних электроприборов и электропожаробезопасность жилья. Прежде чем производить установку и подключение квартирного щита, оснащенного в соответствии с последними требованиями, целесообразно поменять вводной кабель на более мощный, отсчет срока службы которого начнется с нуля. Помимо этого нужно правильно выбрать сечение токонесущих жил, соответствующих планируемой суммарной нагрузке потребителей.

Далее мы подробно поговорим о том, как заменить вводной кабель в квартире и частном доме. С чего начать Первоначально необходимо решить организационные вопросы.

Ввод кабеля в дом со столба. Подключение СИП провода к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

схлесты проводов при ветре
возможный обрыв провода
окисление в местах соединений
проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
большая занимаемая площадь на фасаде
возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
Скрепа SOT36 – 2шт (фиксация ленты)
Бандажный крюк SOT39 или SOT29 – 1шт
Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
Анкерный зажим SO80 или SO158 – 2шт
Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Важно сделать одно замечание. Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими

Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Сбор документов

Подключение дачного дома к электричеству начинают с установки счетчика, ВРУ и проведения кабеля до ЛЭП (до точки подключения). Все эти операции, включая подбор оборудования, должны быть произведены в точном соответствии с предписаниями ТУ. Затем владельцу дома нужно будет обратиться в местный РЭС для получения акта ввода. Этот документ передают ему на руки после проверки специалистами организации схемы подключения, осмотра ВРУ и узла учета (счетчика) и опломбирования последнего.

Владельцу дома от РЭС должен быть предоставлен и такой документ, как «Акт разграничения балансовой принадлежности». Он определяет границы эксплуатационной ответственности с поставляющей компанией.

Вступление про ввод электропитания в деревянный дом

Ввод электропитания в дом осуществляется после получения разрешения на абонентское подключение в энергетической организации вашего района, которой принадлежать районные электросети. Согласно правилам, разрешение выдается на запрашиваемую мощность согласно предоставленным вами, заявки, проекту электропроводки дома и право устанавливающим документам.

Если учесть, что проект требуют не все сетевые организации, а также, что проект составляется по вашему техническому заданию, вам неплохо было бы понимать, как в принципе должен быть устроен, воздушный ввод электропитания в деревянный дом.

Стоит обратить внимание, что данный тип работ, подключение электропитания к дому, должен выполнять квалифицированный электрик с действующим сертификатом для данных работ. Не нужно рисковать и нужно вызвать электрика на дом

Сейчас это не большая проблема и предложений электрик на дом в Москве и Московской области масса.

Для любителей отдохнуть и тем, кто устраивает этот отдых, будет полезна информация про ароматизатор штокмаер, на сайте компании Flame Flavour.

Подсыпка траншеи песком

Ошибка №5Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.Ошибка №6Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.Фракция отдельных элементов после просеивания должна быть не более 5мм. А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

«Итак, мы начинаем…»

Правда, начинать желательно не с монтажа. Запланировав обновить ввод электричества в дом, стоит в районном подразделении электросетей (Энергосбыта) следует запросить технические условия. Иначе у специалистов могут возникнуть претензии к уже выполненному вводу. Тогда работу придётся проделать еще раз, но уже с учётом правил и традиций местного Энергосбыта. Для устройства ввода в дом обычно применяется кабель СИП 4, СИП 5, СИП 5нг без несущего троса с жилами одинакового сечения c 16 кв.мм. Сечение такой площади, с одной стороны, достаточно для потребителя, с другой стороны, использование алюминиевых проводов меньшего сечения запрещено. Применяем две или четыре жилы СИПа на ввод в зависимости от типа ввода: однофазный или трехфазный. Сделать ответвление от магистрального кабеля наиболее естественно с помощью специальных односторонних прокалывающих зажимов для СИПа. Здесь не потребуется зачищать жилы кабеля и есть возможность удобно отрегулировать усилие зажима — предусмотрена срывная шестигранная головка. Зажимов нужно взять столько, сколько жил в кабеле. Если дом отстоит от магистрали более чем на 25 метров, понадобится установка дополнительной опоры и закрепления на ней кабеля зажимом различного типа в зависимости от угла. Так требуют технические условия. Следующий этап — закрепить СИП в месте подвода к наружной стене дома. Выполняется достаточно легко и без особых проблем с помощью штатной арматуры: к стене крепят кронштейны с анкерным зажимом. Дальнейший маршрут кабеля пролегает по наружной стене. Как именно провести СИП, зависит от материала стен и от ожидаемого эстетического эффекта. Идеальный вариант — поместить провода в пластиковый короб или гофротрубу, на монтаж которых, конечно, потребуются время и силы. Зато получим и самое симпатичное, и самое безопасное решение; а при деревянных стенах этот вариант и вовсе единственно возможный. Впрочем, если материал дома негорюч, с точки зрения безопасности приемлемо класть кабель вдоль стены открытым. Единственное «но»: черный плетёный толстый СИП вряд ли украсит стену, а особенно фасадную.

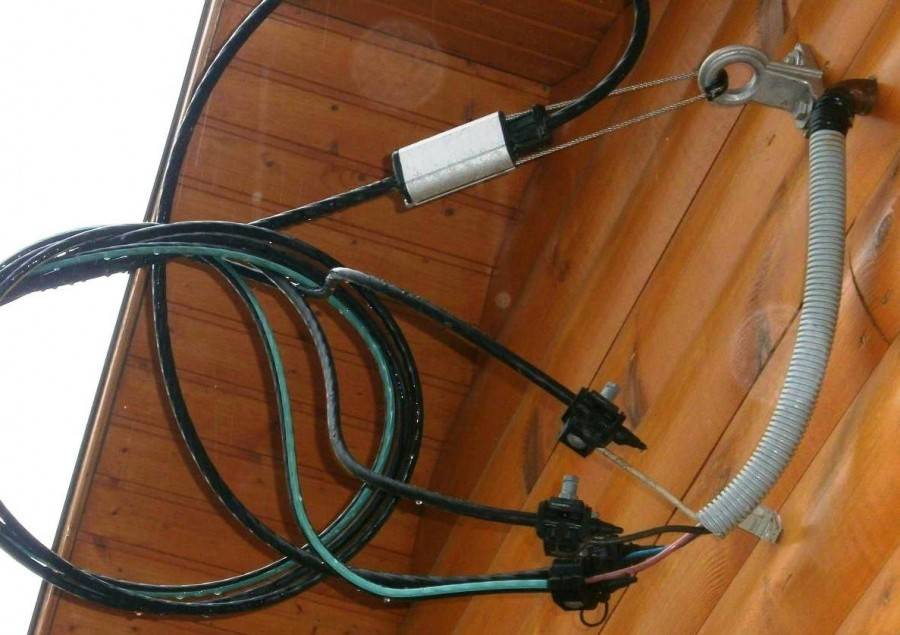

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

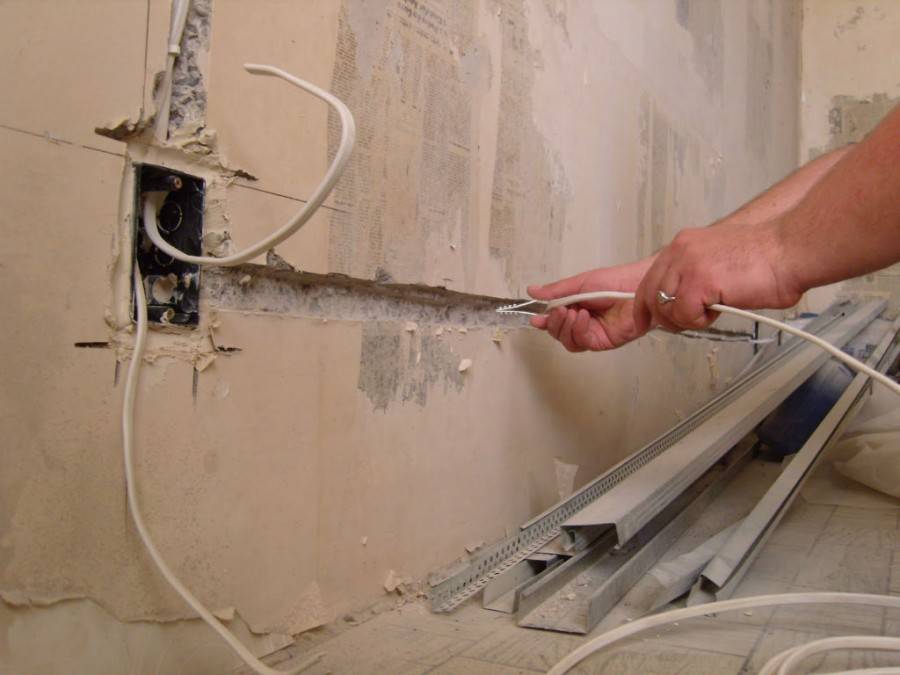

Что потребуется для устройства домашней проводки?

В первую очередь следует разобраться в структуре электрической сети. Она состоит из электроточек, связанных между собой и с силовой линией разного рода кабелями и проводами, защитных устройств и автоматических выключателей, контура заземления.

Не стоит путать провода и кабели. Первые – это проводники для внутренней разводки, которые могут быть одно- и многожильными, вторые стоят из нескольких проводов, объединенных общей защитной оболочкой.

При самостоятельном устройстве электрической проводки необходим огромный багаж знаний и умений: от расчетов сечения провода до навыков скручивания проводов и установки монтажных коробок

Кабели можно монтировать в земле, под водой, в бетонных конструкциях; их используют и для устройства домашней электросети, если требуется подключение мощных приборов или особая защита.

Расцветка проводов не случайна, она определена нормами ПУЭ. Не все следуют рекомендациям по правильному подключению, но в результате оно очень облегчает в дальнейшем ремонтные работы

Жилы проводов состоят из металлов, которые хорошо проводят электроток: меди и алюминия.

Медь считается более ценным материалом по ряду причин:

имеет большую плотность тока;
отличается износостойкостью и выносливостью на излом;
обладает меньшим сопротивлением при окислении;
не сжимается, как алюминий, поэтому не образует зазоров в соединениях.

Для внутренней стационарной проводки рекомендуется использовать одножильные медные провода, которые прочнее и надежнее многожильных аналогов.

Скрутка медного провода с алюминиевым – непростительная ошибка. Эти материалы имеют разные характеристики, поэтому контакт между ними никогда не будет прочным и безопасным. Если возникла необходимость, следует воспользоваться переходниками – клеммами из стали

Виды кабелей и проводов для электромонтажных работ:

ВВГ (от 1,5 мм² до 10 мм²) и его аналог NYM – оба многофункциональны;
ПВС – для подключения светильников;
ПВ1 – для электрощитов;
ПВ3(6 мм²) – для монтажа СУП.

Разновидности ВВГ также могут оказаться полезными: ВВГ-П (плоский), ВВГнг(А), ВВГнг(А)-LS и др.

Кроме выбора проводов или кабелей важно разбираться в системах заземления, которые гарантируют безопасное использование электроприборов. В частном доме обязателен монтаж заземляющего контура, в городских квартирах обычно заземляют ванну и бытовые приборы. Существует несколько строгих правил: например, нельзя подключать заземляющие провода к металлическим коммуникациям или производить самостоятельные работы в электрощитке

Существует несколько строгих правил: например, нельзя подключать заземляющие провода к металлическим коммуникациям или производить самостоятельные работы в электрощитке.

Установку УЗО и автоматов-выключателей, а также любые монтажные работы в электрическом щите лучше поручить квалифицированным электрикам, имеющим допуски. Они смогут правильно определить нагрузку и подобрать автоматический выключатель.
