Подключение люстры своими руками

Проверка наличия фазы мультиметром

Мультиметр представляет собой измерительный прибор с малыми габаритами, который предназначен для выполнения различных измерений и тестов электрических цепей.

Прибор мультиметр

В комплекте с прибором идут щупы. Один их конец оборудован штепселем, необходимым для подключения в гнездо мультиметра, расположенного на передней панели. Другой конец оснащен специальным держателем, который имеет оголенный контакт – щуп. Именно его подключают в тестируемую схему. При использовании устройства следует помнить правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным – с отрицательным.

Перед измерением напряжения в цепи задают установки прибора. В нашем случае – это переменный ток и предел измерения выше 250 В. Далее щупы подключаются параллельно в цепь, и на дисплее прибора высвечивается искомая величина. При определении нулевого провода производят соответствующую перенастройку мультиметра.

Демонтаж старой люстры

Для начала нужно выключить питание сети, к которой будет монтироваться люстра, а также отвинтить предохранитель прибора. Если сеть намечена, то вполне вероятно, что придется проверить ее на пробу и сбой в работе с имеющимися лямочками.

Сначала нужно найти электрическую панель или блок электросети. В каждом доме он может находиться в разных расположениях. Если работы проводятся в многоквартирном доме, то лучше предупредить жильцов заранее, что возможны некоторые перебои со светом, и чтобы они не трогали блок электросети во время проведения работ.

Затем нужно убедится, что питание отключено. Далее нужно повернуть переключатель несколько раз, чтобы убедиться, что никакой силы тока нет по отношению к текущему зажимному приспособлению.

Затем нужно удалить все съёмные части из старого прибора. Если установлена люстра с лампочкой, у которой есть сменные стекла и крышки, то их стоит удалить первым делом.

Чтобы отвинтить старую люстр от потолка потребуется отвертка и гаечный ключ для того, чтобы удалить все винты и гайки, которые фиксируют люстру к потолку. Также стоит внимательно держать люстру или доверить это помощнику. На данном этапе провода пока не стоит трогать.

Также на данном этапе понадобится стремянка, как вспомогательный предмет. Не стоит рисковать здоровьем и пренебрегать качественным подъемом. Даже если светильник наглухо прикреплен к потолку, все равно не стоит развинчивать винты без поддержки лампы.

Далее нужно обратить внимание на то, как соединены провода. Должно быть не менее двух проводов (а зачастую три), что соединяют люстру к электросети

Очень часто такие провода обворачивают черной и белой изолентой, к тому же на них может быть идентификация с буквами. Все гораздо проще, если каждый провод подключен к определенной схеме и различен по виду.

Затем нужно отсоединить проводку. Для этого нужно открутить разъем пластмассовой проволоки против часовой стрелки и отсоединить провода. Далее можно снять люстру и отложить.

Нестандартные ситуации

Выше мы предоставили Вам инструкции по установке люстры в самых стандартных условиях — когда потолок ровный и без дефектов. В то же время иногда приходиться осуществлять крепление в нестандартных условиях, о которых мы и поговорим вкратце.

Чтобы повесить люстру на натяжной потолок, можно использовать планку, как показано ниже на фото. В этом случае крепление можно осуществлять даже, если потолок уже натянут и к тому же замену светильника можно делать без опасности повредить пленочное покрытие.

Если Вы решили повесить изделие на скошенном потолке, в этом случае лучше всего использовать подвешивание на цепочке. Когда по каким-либо причинам приходится менять местоположение люстры в квартире, главное не попасть в проводку при сверлении новой дыры в потолке. Для этого рекомендуется использовать самодельный металлоискатель, который покажет, где проходят провода.

Если в потолке уже есть дырка, обязательно воспользуйтесь ею чтобы заново не сверлить отверстие перфоратором. Слишком большое отверстие можно скрыть специальным гипсовым плафоном, который продается в большинстве строительных магазинов.

Если с отверстия выходят три провода одинакового цвета, то для того, чтобы найти фазу, ноль и заземление придется использовать мультиметр. С двухпроводной электропроводкой дела обстоят легче — найти фазу и ноль можно обычной индикаторной отверткой (при прикосновении к фазе лампочка загорится).

Похожие материалы:

  • Как размещать светильники на потолке
  • Как сделать светодиодное освещение своими руками?
  • Как правильно сделать скрутку проводов?

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Соединяем провода правильно

Для безопасной эксплуатации необходимо соблюдение простых правил соединения жил:

  1. При ремонте электрического прибора, объединении проводников группами, создавая двухконтурные люстры, нельзя делать скрутку с последующим её обматыванием изоляционным материалом. С течением времени начнется окисление, ухудшится электрический контакт, место соединения станет нагреваться, возникнет риск возникновения пожароопасной ситуации.  Чтобы избежать неприятных последствий, необходимо пропаять соединение;
  2. Подключаться к жилам, которые выходят из потолка можно только через клеммные колодки. У приборов приобретенных недавно подобные приспособления имеются, для старых светильников их покупают в магазине электротоваров.

Иногда возникают ситуации, когда группа проводов имеет больший диаметр, чем отверстия у клеммной колодки. Тогда её необходимо залить оловом, и припаять к ней медную жилу, сечение которой, не менее 0,5 мм2.

Если планируется установка натяжного или подвесного потолка, потребуется наращивание проводников, так как стандартной длины может не хватить. Тогда поможет клеммная колодка, главное в отверстиях, куда подходят проводники, затянуть крепежные элементы с наибольшим усилием.

Перед тем, как подключить люстру с тремя проводами, проверьте всё ли изолировано, отсутствие пробоя электрического тока на корпус светильника. Завершив исследования потолка и люстры можно непосредственно переходить к процессу подключения.

Важно перед началом работ обесточить помещение. В распределительном щите квартиры необходимо найти соответствующий автомат, перевести его в положение «Выключено»

Обязательно убедитесь, что электрическая сеть не находятся под напряжением при помощи индикаторной отвертки.

Проверьте наличие на потолке крюка или планки для крепления электроприбора. У источника света должна быть конструктивно предусмотренная скоба или цепь. Как только люстра закреплена, можно приступать к подсоединению электрических проводов.

Установка люстр различных конструкций: пошаговая инструкция

Люстра с одной лампой

Для установки люстры на месте, где раньше не было этого осветительного прибора, сначала выполняют разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в подвесном потолке выполняется отверстие для проводов, в натяжных потолках – монтируются ограничительные кольца и вырезаются отверстия.

Если потолок выполнен с использованием дизайнерского подхода и является сложной конструкцией, то необходимо продумать вариант системы крепления. Для подвешивания массивной люстры потребуется монтаж дополнительной балки или металлической цепи.

Проводка идет от точки монтажа осветительного прибора и опускается по стене к распределительной коробке, к которой подведены провода питания от выключателя.

Осветительную линию рекомендуется выделять в отдельную группу проводов, которая оснащается отдельным защитным автоматом.

Соединение проводов в распредкоробке осуществляется в соответствии с электрической схемой осветительного прибора. После их соединения между собой требуется тщательная изоляция при помощи изоленты, провода укладываются таким образом, чтобы не происходило их пересечения. В завершении коробку закрывают крышкой, которая надежно фиксируется.

Чаще всего, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция значительно упрощает монтаж. Скобу прикладывают рядом с местом выхода проводов и отмечают это положение. Если вместе с люстрой поставляется крепеж, то диаметр сверла должен соответствовать его диаметру. Не допускается совпадения отверстий для дюбеля и проводов.

В процессе работы

При прокладке проводки необходимо создавать некоторый запас длины, чтобы не возникало затруднений при доступе к проводам в случае демонтажа люстры.

Перед монтажом провода зачищаются и соединяются с помощью клеммной колодки в соответствии с электрической схемой. Если клеммник не поставляется вместе с осветительным прибором, то провода соединяются на скрутке. При этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно путем скручивания. В заключение конструкция покрывается изоляционной лентой.

Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим необходимо убедиться, что расположение проводов не совпадает с крепежом.

Двух- или трехламповая люстра

Наличие двух или трех ламп у люстры, не оказывает существенного влияния на процедуру установки прибора.

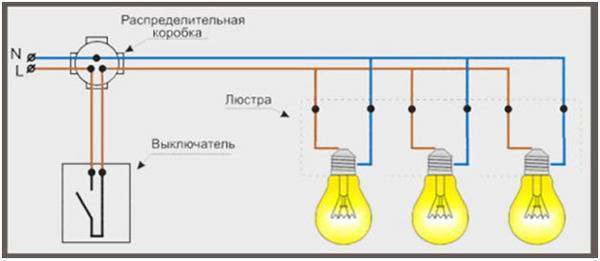

Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простейшего варианта люстры соединяются два питающих провода и подключается заземление. При подключении осветительного прибора, оборудованного двумя или тремя лампами, используется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме. Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.

При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго или третьего патрона. Способ соединения в этом случае такой же, что и при монтаже люстры с одной лампой.

Для работы такой люстры требуется установка выключателя с двумя клавишами, к которому ведет проводка, состоящая из трех проводов. Включение одной из клавиш замкнет часть цепи и загорится одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих клавиш приведет к включению всех ламп.

Люстра с четырьмя или пятью лампами

Увеличение количества ламп в люстре не оказывает значительного влияния на технологию подключения прибора. Процесс полностью аналогичен тому, что описан в предыдущих случаях, за исключением необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при этом имеется ограничение по числу проводов, подводящих питание, и количеству клавиш у выключателя.

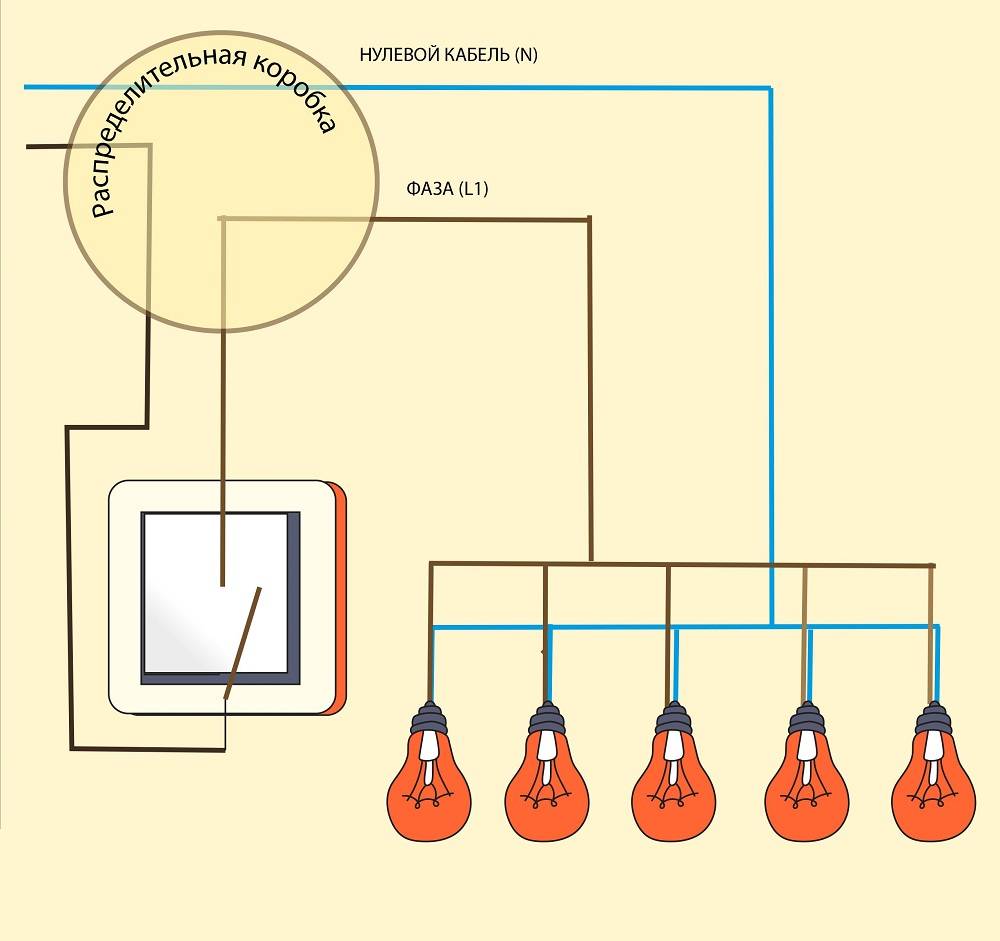

Подключение люстры с пятью лампами имеет свои особенности

Заключение

Несмотря на применение более современных светильников, в больших комнатах, залах прекрасно смотрятся тяжелые люстры, часто литые. Для небольших помещений желательно использовать более легкие, современные люстры или другие типы светильников. С учетом интерьера комнаты, ее стиля, необходимо выбирать люстру, а с  учетом типа потолка, надо выбирать вид крепления.

До начала крепления люстры, необходимо продумать последовательность проведения работы по монтажу и ее подключению к электросети

При самостоятельном подключении, особенно важно не перепутывать провода, проводить их тестирование. Главное — соблюдение правил по безопасности

Самый простой, проверенный способ крепления — на простой крюк с резьбой. Подключение зависит от выбранной схемы, от количества лампочек в люстре, количества клавиш в выключателе, их количества. Также зависит от количества проводов, выходящих с потолка и из люстры.

Люстра, выбранная со вкусом из большого разнообразия, верно подобранная к стилю помещения, правильно закрепленная и подключенная, будет создавать комфорт, поднимать хорошее настроение и радовать красотой и своей неповторимостью.
