Как изготовить откидные ворота в гараж с подъемным механизмом на противовесе: Советы

Подготовительные работы

Предварительная подготовка, предшествующая монтажным работам, включает в себя несколько этапов:

подготовка опорных столбов;
заливка фундамента;
подведение электрической проводки для автоматики.

Опорные столбы — это своеобразный каркас всей конструкции, к которому крепятся ворота. Опорный столб может быть бетонным или кирпичным, распространены виды швеллера или толстого деревянного бруса. Столб в обязательном порядке бетонируется на глубину промерзания грунта.

Следующий шаг — заливка фундамента. От качества цемента и последовательности производимых работ во многом зависит конечный результат и надежность системы в целом, поэтому на строительных материалах экономить не стоит. Фундамент делают не на всю длину ворот, а только под местом установки главной их части — опорных роликов. Устройство откатных ворот предполагает, что длина фундамента должна составлять около половины от общей длины полотна. Например, если заезд планируется шириной 4 м, то ширина фундамента будет составлять 2 м.

Проводка для электропривода ворот подводится к опорным столбам в специальной, влагозащищенной гофре. Скрыть проводку можно в фундаменте ворот, но при этом нужно учитывать, что если кабель повредится, то достать его будет нелегко.

Преимущества ворот с подъёмным механизмом

В условиях дефицита свободной площади (узкий частный двор или сектор, отведенный под строительство в многоквартирном дворе) подъёмные ворота для гаража являются наиболее практичным выбором.

Конструкции подобного типа не требуют дополнительного места для отката воротной пластины, которая в данном случае выводится в свободное пространство под потолочными балками.

Кроме того, к плюсам строительства подъёмных ворот в гараж своими руками следует отнести:

Достаточно большое количество пошаговых инструкций и чертежей для самостоятельной работы.
Надежная защита гаражного бокса от ветра, дождя. Гараж, оборудованный подъёмной дверью, может быть обустроен в виде теплого помещения. На практике используется не только монтаж внутреннего отопления, но и дополнительное утепление самой воротной пластины.
Ворота на гараж отличаются достаточной прочностью, которая защитит помещение, автомобиль, инструментарий от незваных посетителей.
Наружная сторона ворот для гаража, выполненных своими руками, может быть оригинально и стильно декорирована самим мастером (роспись красками по металлу или профилю).

К удобству владельцев, опытные умельцы помогают начинающим мастерам ценными советами по строительству ворот в гараж своими руками.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

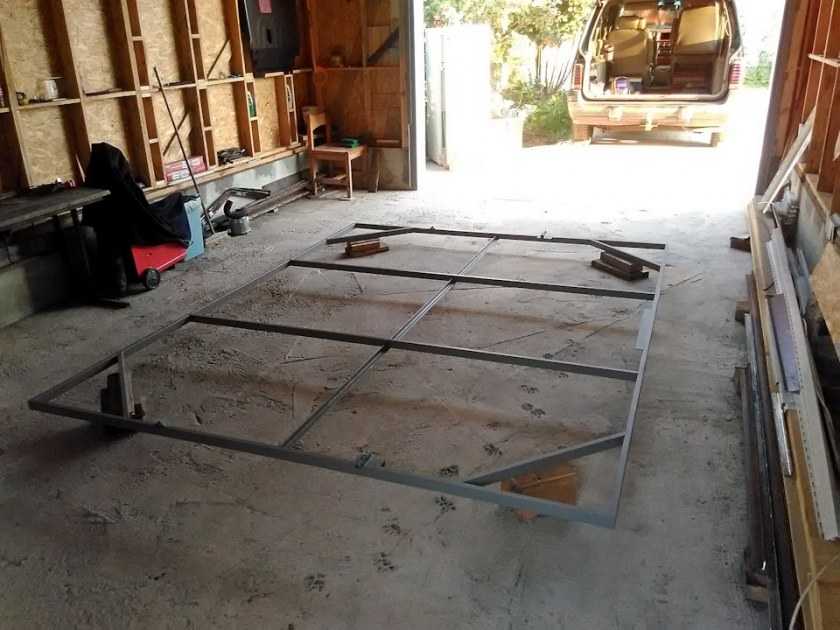

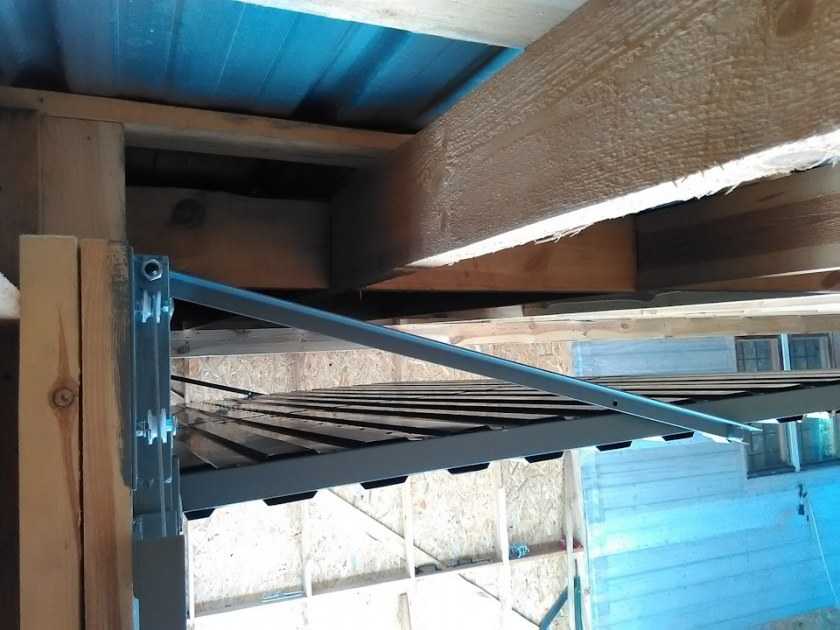

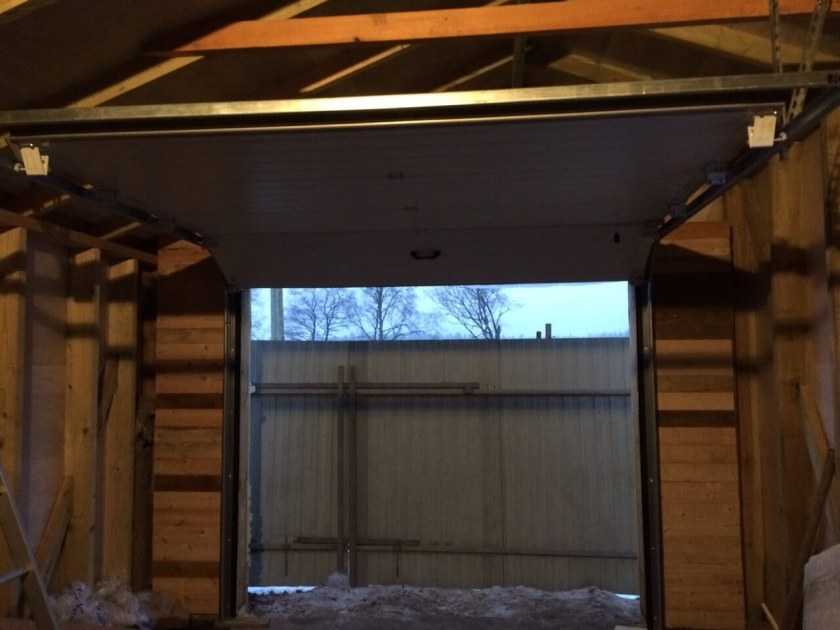

В процессе установки

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

возвратные пружины;
кронштейны;
противовесы;
трос;

рулетку;
уровень;
дрель;
составляющие для изготовления створки;
сварочный аппарат;

уголок;
отвертки;
профильную трубу;
швеллер;
направляющие полозья;
металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

брус из дерева сечением 100х100 и 120х80 мм;
2 пружины с внутренним диаметром 30 мм;
уголки 40х40 и толщиной 4 мм;
анкерные болты и саморезы;
стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

каркас, являющийся главным элементом, на него крепятся все остальные части;
створка поворотного типа, которую монтируют в стальную раму;
пружина, необходимая для закрывания при ручном управлении;
механизм, заставляющий работать створки.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

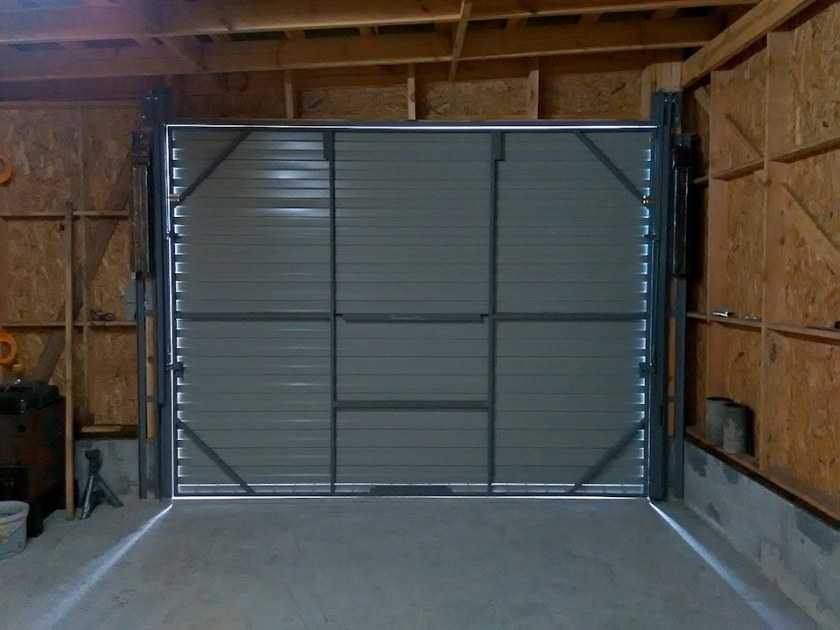

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

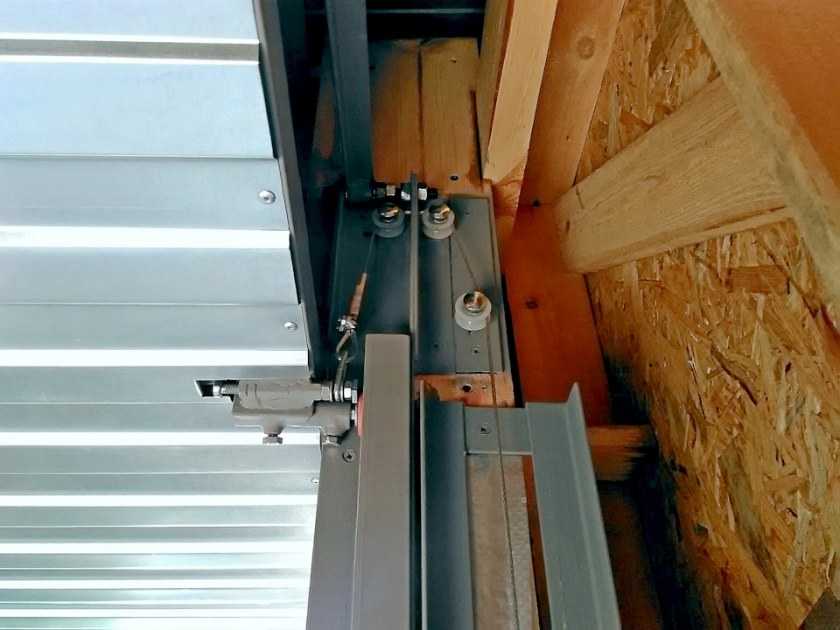

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

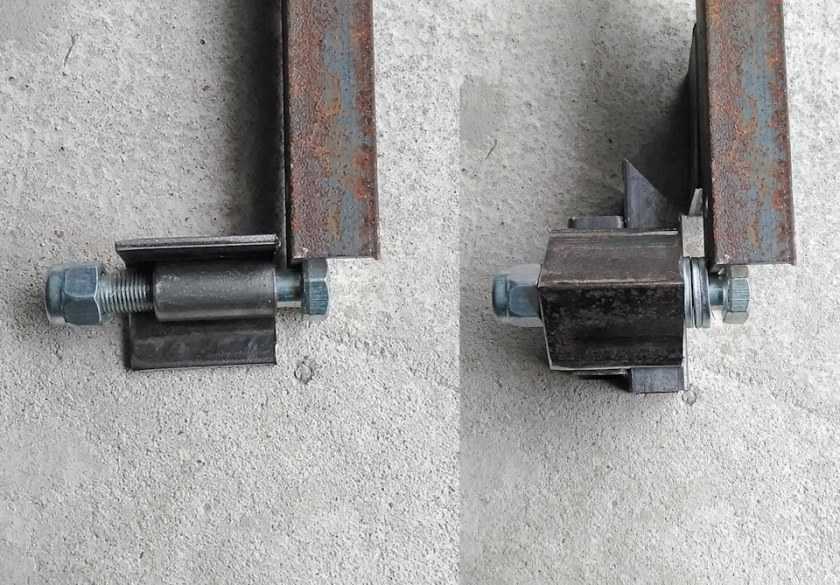

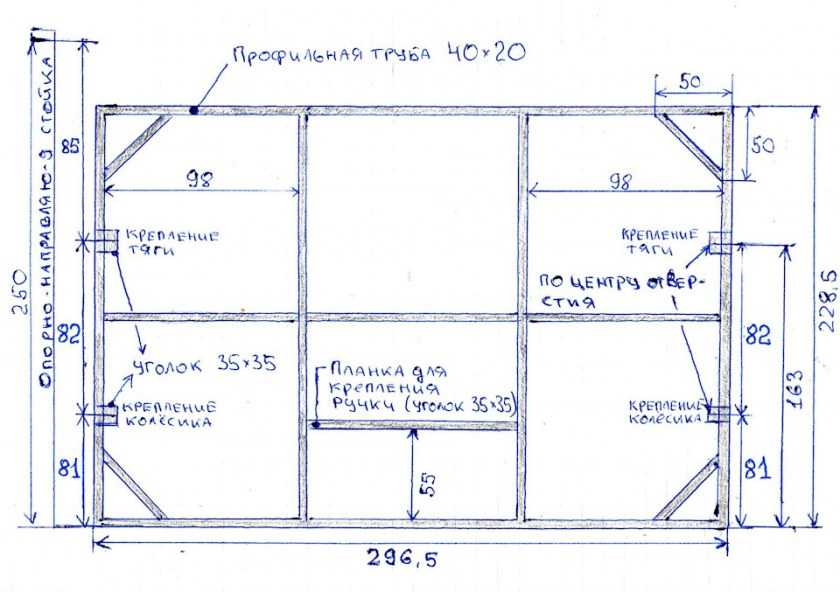

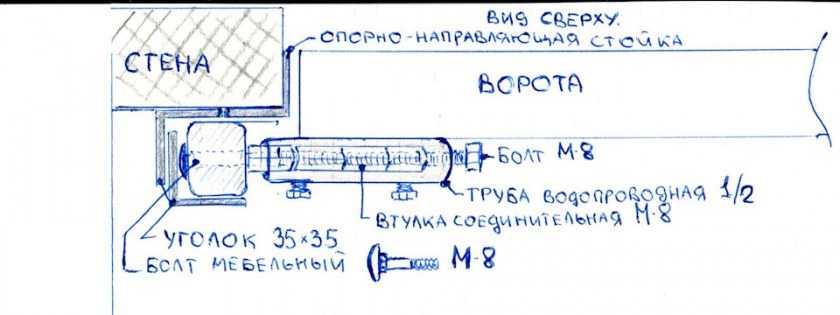

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

величину пристенка;
параметры проема;
размер основных стоек;
места соединения уголков;
длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Виды гаражных ворот

Среди всего разнообразия имеющихся и существующих ворот можно сделать некоторые группировки:

Конструкции подъемно-поворотные

Визуально такие ворота представляют монолитную и цельную створку. Она поднимается вверх под потолок гаража и после этого становится строго параллельно поверхности пола. Это достаточно сложная конструкция для новичка, но сделать её реально, если иметь точный чертёж, плюс качественные шарнирные узлы и всегда делать только точную подгонку. Поэтому нет необходимости отказываться из-за сложности работ именно от этого вида ворот.

Конструкция названием подъемно-секционная

Составляют общее полотно отдельные его секции, они ориентированы всегда строго горизонтально. Открывание происходит при преломлении такой сложной конструкции и в итоге на выходе получается то, что вся эта сложная конструкция выезжает вверх и становится после параллельно поверхности потолка. Такие ворота проще просто купить у качественного производителя, поскольку у них достаточно сложная система и создавать их самому просто нереально. Если всё же заинтересовал вариант подъемные гаражные ворота своими руками чертежи фото и видео можно легко находить на сайтах и пробовать смастерить самостоятельно.

Ворота откатные

Такая конструкция больше напоминает конструкцию шкафа-купе и его дверного механизма. Поскольку створка отъезжать будет просто в сторону и будет параллельно стенам гаража. Вот только такая конструкции довольно редко бывает использована в частных гаражах. Такие виды ворот зачастую используются лишь в складах и авангардах. Делать такие ворота самостоятельно можно, но только есть некоторая тонкость, которая зачастую становится решающим моментом, по которым такие ворота редко кто устанавливает самостоятельно. Всё дело тут составляет именно герметичность конструкции, она в результате получается не настолько высокой и поэтому многие не рискуют создавать такие малогерметичные конструкции в своем собственном строении гаража.

Конструкции названием роллетные

Данная конструкция представляет больших размеров такие обычные рольставни. Эти ворота устанавливают только именно профессионалы и зачастую они делаются строго под заказ. Такая непростая конструкция всегда состоит из строго алюминиевых ламелей и над входом она собирается теперь в специальный такой вот короб.

Ворота распашные

Недорогой, но самый есть надежный вариант. Вот он представляет же собой данная конструкция рамы по всему периметру его входа и двух его створок. Створки данные базируются на петлях вам стандартного размера. Создать такие ворота можно самостоятельно. Среди всех ворот это наиболее простой и доступный вариант. Подтверждает это статистика в 70 процентов, оборудований от современных гаражей занимает именно этот вид гаражный ворот.

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

для гаражей;
промышленного предназначения.

Преимущество такой конструкции:

безотказность в работе;
простота;
удобство в эксплуатации;
резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

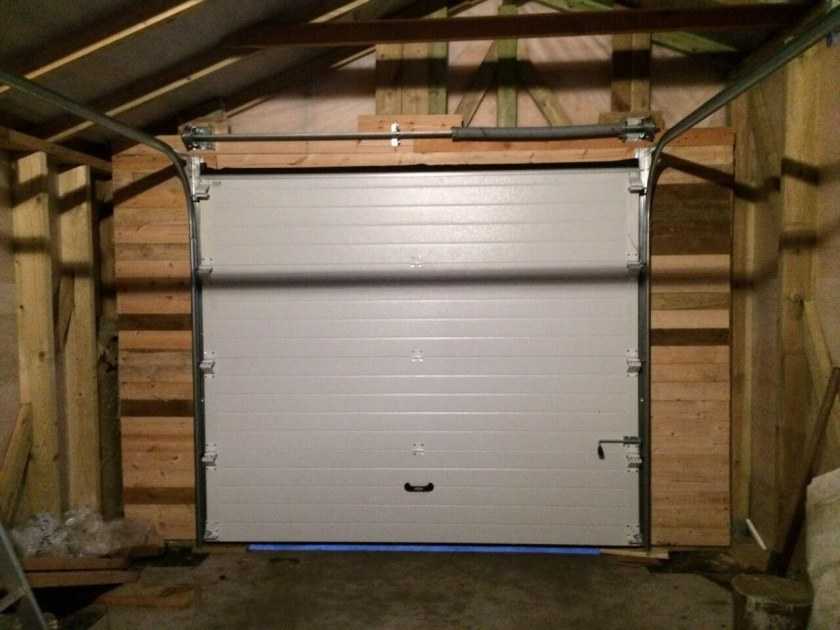

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см, чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

экономия площади;
эстетическая привлекательность;
надежность;
экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

обычный – это самый распространенный вид ворот;
низкий – монтируется такой вид ворот с небольшим размером притолоки;
высокий – дает возможность экономить пространство в районе притолоки;
наклонный – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

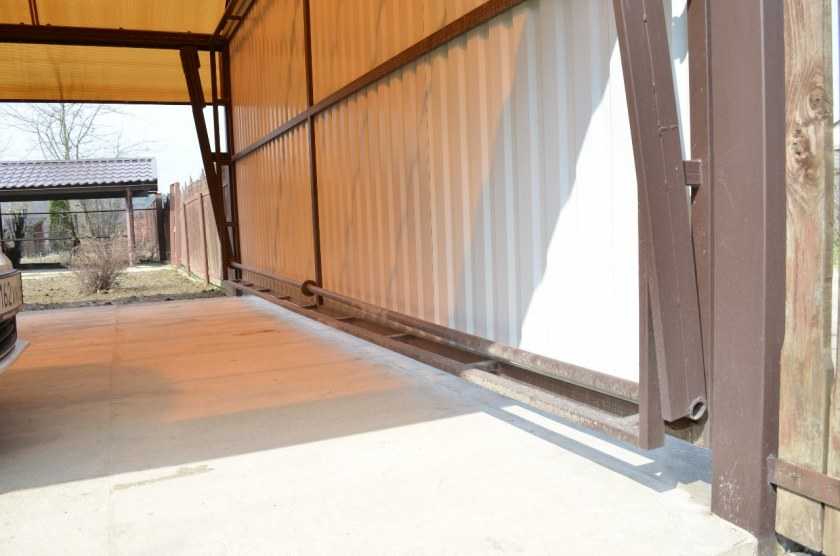

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

стоят недорого;
просты в эксплуатации.

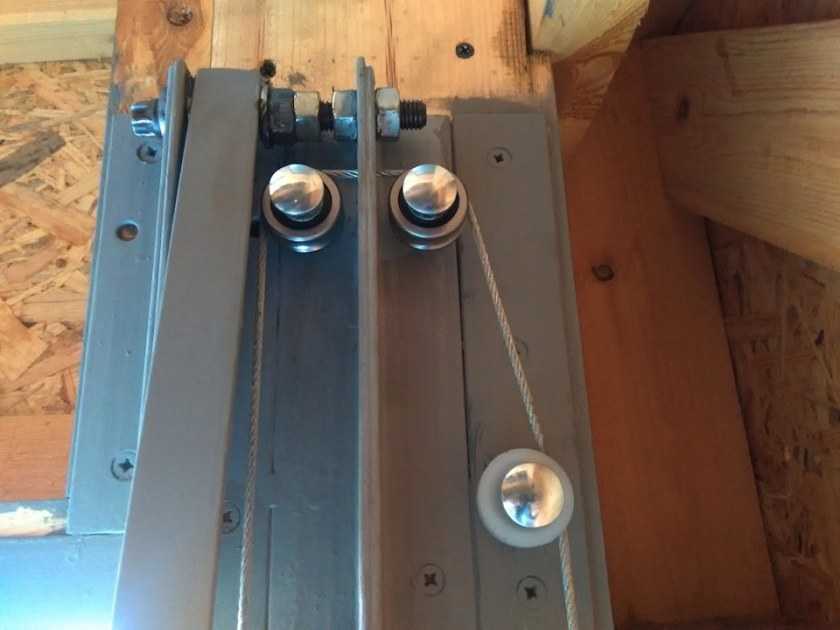

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

стоят недорого;
имеют небольшой вес;
потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

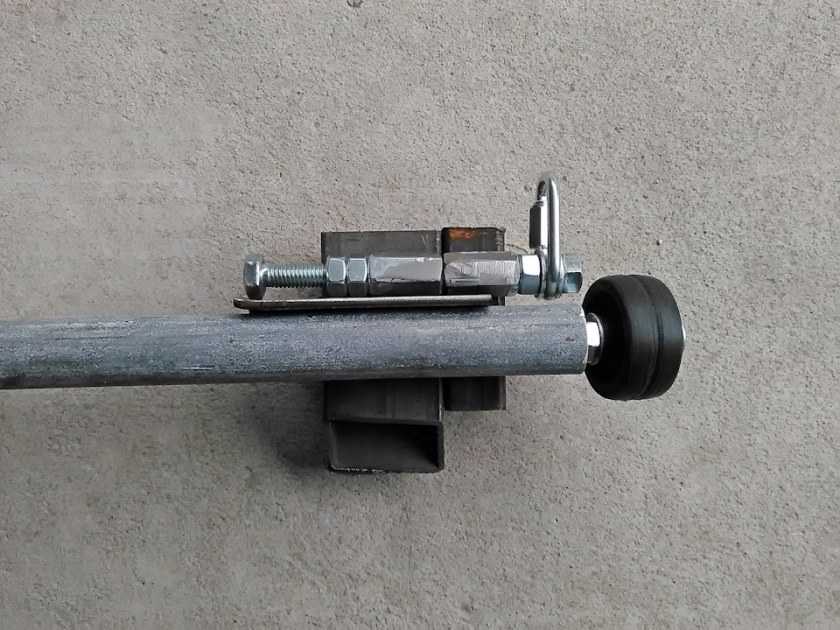

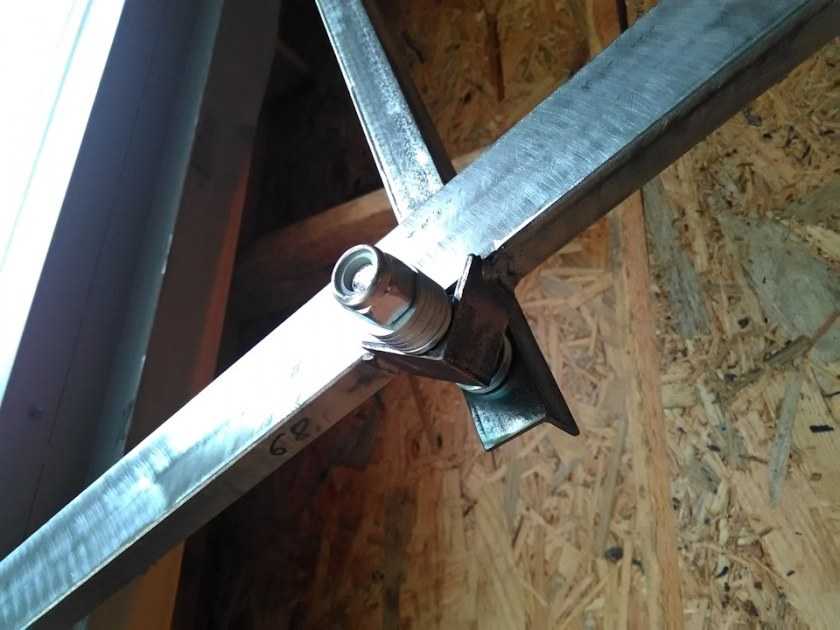

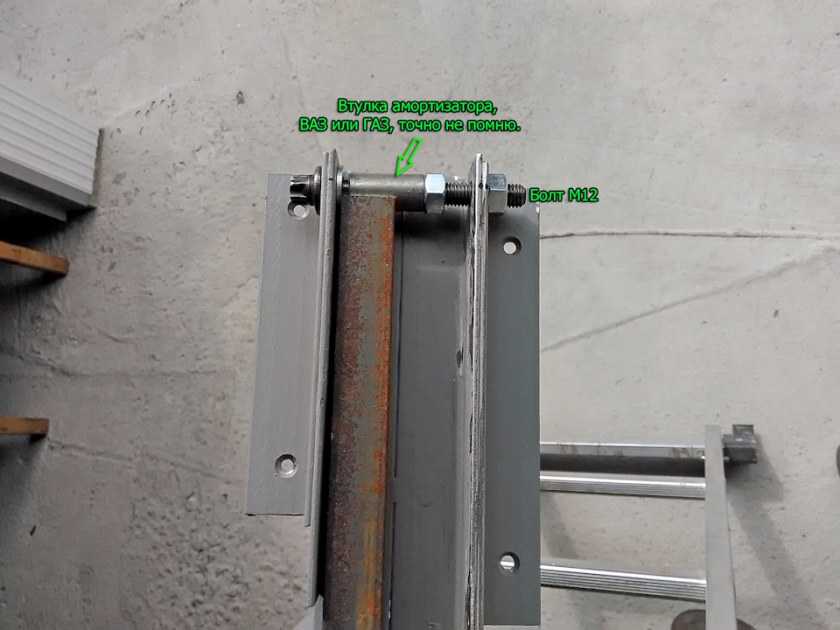

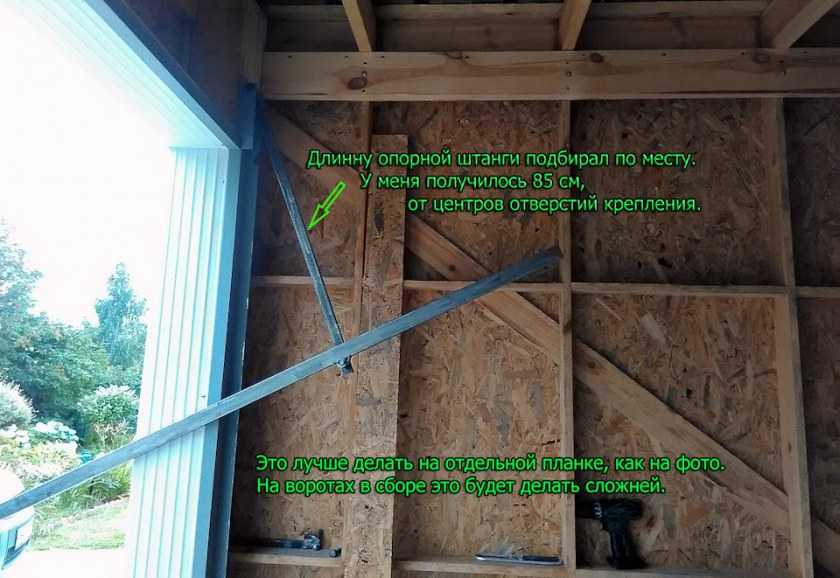

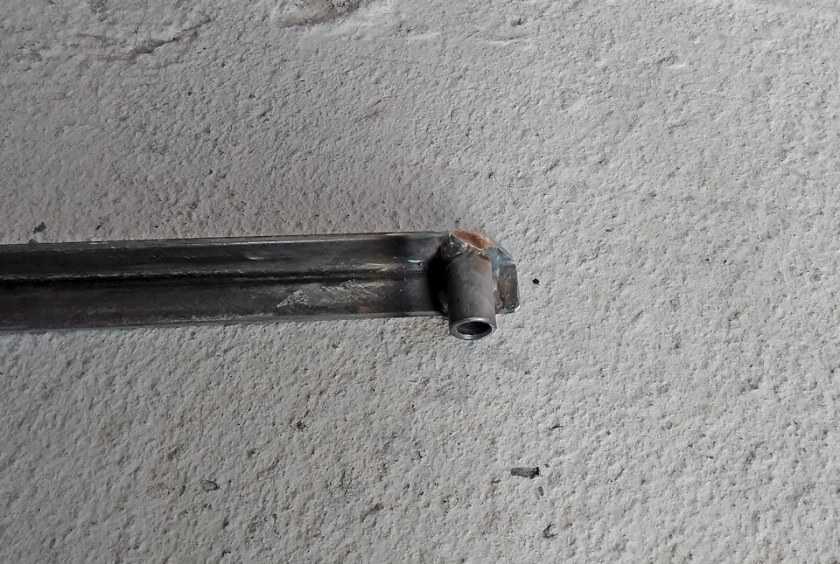

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности. Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

Преимущества и недостатки подъёмной конструкции

Преимущества:

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки:

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Что лучше: покупные или самодельные подъемные ворота

Покупать ворота или создавать самостоятельно – это дело каждого владельца гаража. Но стоит обусловить плюсы каждых из них.

Плюсы покупных ворот:

простота установки;
экономия времени;
гарантия и качество.

Минусы покупных ворот:

необходимо искать подходящие ворота;
внешний вид может не соответствовать желаниям;
стоимость.

Достаточно просто найти подходящие системы в продаже, если гаражные секционные ворота имеют стандартный размер; совсем другая ситуация, если требуются створки особенных габаритов. В таких случаях вариантов только два: изготовление на заказ, что очень дорого, либо изготовление своими руками.

Плюсы самодельных ворот:

экономия;
можно выбрать материалы самостоятельно;
при должном навыке можно быть уверенным в качестве конструкции.

Минусы самодельных ворот:

уходит много времени на расчеты и создание конструкции;
есть возможность ошибиться в расчетах или при создании конструкции;
некоторые недочеты будут видны только через какое-то время.

Получается, что у каждого из вариантов есть свои плюсы и минусы. При достаточном наличии средств куда проще купить уже готовые ворота и обшить их нужным материалом. Если же есть желание сэкономить и потратить время на строительство – лучше сделать конструкцию самостоятельно.

Основные виды

Перед тем как приступить к монтажу, необходимо разобраться, в чем отличие подъемных конструкций от других видов, какие преимущества или недостатки они имеют. Все это поможет выбрать для себя наиболее подходящий вариант. В самом начале необходимо определиться с устройством.

Создайте подъемные ворота для своего гаража

Ворота можно разделить на несколько видов:

Подъемные секционные — этот вариант представлен в виде полотна, разделенного на несколько частей, которые объединены между собой жесткой конструкцией. Поднимаясь, они начинают изгибаться и собираться, а при опускании, наоборот, расправляются и выравниваются.
Поворотные — эта конструкция в отличие от предыдущего вида не способна деформироваться. Открытие ворот происходит за счет поднятия створки по изогнутой траектории, причем верхняя часть ворот немного углубляется внутрь гаража, а вся остальная часть поднимается вверх, но со стороны улицы.

В данном видео рассмотрим подъемные гаражные ворота:

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:
