Размеры планки торцевой для металлочерепицы: установка своими руками – Обзор

Материал для ветровой планки

Торцевую планку обычно производят из того же материала, что и металлочерепицу. Это может быть:

  • тонколистовая сталь. Это самый доступный кровельный материал из металла. По сравнению с керамическими и шиферными аналогами отличается легкостью, простотой монтажа, широкой палитрой цветов. Гарантийный срок службы — 10-15 лет;
  • алюминий. Металл подвержен коррозии меньше, чем тонколистовая сталь. Лист того же размера, что из стали, весит в 3 раза меньше. Алюминиевые изделия хорошо переносят температурные перепады, сильные морозы. Стоимость алюминиевого листа сравнима с качественной тонколистовой сталью или немного дороже;
  • медь — самый дорогой кровельный материал, который может служить столетиями. Металл не восприимчив к атмосферным осадкам благодаря оксидированному покрытию, которое естественным образом возникает на поверхности медного листа. Медь не нуждается в дополнительном уходе, поэтому такая кровля дешевле в обслуживании.

Кровля и доборные элементы из меди выглядят благородно и служат долго

Медь используется в чистом виде. Тонколистовую сталь и алюминий сверху покрывают защитно-декоративным покрытием, которое препятствует корродированию вследствие воздействия влаги. Для этого используют такие полимерные материалы:

  • полиэстер;
  • полиуретан;
  • поливинденфторид;
  • акрилат;
  • полиэфир;
  • пластизол.

Планки для кровли из металлочерепицы покрывают защитным слоем полимеров

Материал покрытия определяет место расположения постройки. Так, если дом находится в среднестатистическом населенном пункте, рядом отсутствуют источники неблагоприятных факторов — например, производства с выбросами в атмосферу агрессивных отходов, то можно устанавливать металлочерепицу и доборные элементы, покрытые полиэстером толщиной 25-30 мкм.

Для более жестких условий эксплуатации используют продукцию, покрытую следующими материалами:

  • полиуретан — не дает развиться коррозии, бережет от солнечного света, механических повреждений;
  • поливинилиденфторид — стойкий к коррозии и УФ-излучению;
  • поливинлхлорид — надежно защищает сердцевину от окисления.

Технология покрытия стального листа полимерными материалами

Технические характеристики

Ветровые планки представляют собой тонкие листовые изделия простой формы. Применяются они практически для любых видов кровельных систем. Надежность такой продукции зависит в большинстве случаев от материала, из которого ее получают. Сегодня на рынке представлено несколько видов планок.

Металлические

Зачастую изготавливают их из тонколистовой стали. Данный материал легко поддается обработке. Получают планки на специальных прокатных станках, способных придавать им нужную форму. Иногда на рынке можно встретить варианты из алюминия. Они не пользуются популярностью, так как этот металл довольно дорогой. Металлические защитные системы плохо противостоят воздействию влаги, поэтому их все покрывают специальными защитными красками и растворами.

Пластиковые

Основным сырьем для изготовления ветровых планок является поливинилхлорид. Он отличается высокой стойкостью к ультрафиолету. При этом материал оптимально легкий. Но пластик не так долговечен, как металл, он не способен выдерживать высокие нагрузки. К таким системам не рекомендовано крепить тепловые кабели, так как при перепадах температуры поливинилхлорид постепенно теряет свои первоначальные свойства.

Другие доборные элементы

Дополнительные доборные части для обеспечения микроклимата в кровельной конструкции, следует устанавливать в обязательном порядке. Значимость этих элементов велика, так как именно эти дополнительные части препятствуют негативному воздействию на конструкцию кровли и ее внутреннего содержания со стороны природных факторов (ветра, дождя, снега).

К доборным элементам относят:

  • коньки. Дополнительные части, обеспечивающие воздухообмен в пространстве под покрытием;
  • снеговые задержатели. Специальные крепления к настилу, которые задерживают спад снега в кровли;
  • водосточные желоба. Обеспечивают сток воды в нужном направлении, защищают стены сооружения.
  • ендова. Части внутренних углов кровли, обеспечивают сухость в конструкции крыши;
  • уплотнительные элементы. Препятствуют прониканию влаги между соединенными между собой частями конструкции;
  • отливы. Элементы кровли, которые направляют потоки воды и препятствуют ее скоплению или попаданию внутрь кровли;
  • дымники. Препятствуют попаданию осадков и других внешних предметов в дымоход печи;
  • планки. Бывают торцевые, планки примыкания. Защищают внешнюю часть кровли от попадания влаги.

Есть и другие дополнительные элементы. Часто доборные элементы приобретаются вместе с наружным кровельным покрытием, чтобы соответствие цвета, материала изготовления и дизайн изделий были максимально сопоставимыми.

Для конструкции крыши устанавливать необходимые дополнительные элементы очень важно. Недостаточно правильно уложить кровельный пирог и покрывной настил

Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли.

Советы по монтажу

Поставить ветровую планку для специалистов обычно не составляет труда. С такой работой сможет справиться практически любой мастер. Несмотря на простоту мероприятия, в этой работе нужно соблюдать стыковку, а также правила монтажа всех элементов комплектации.

Чтобы качественно установить фронтальную накладку, потребуется запастись таким инвентарем:

  • шуруповертом;

  • молотком;

  • ножницами для резки металла;

  • строительным уровнем;

  • саморезами кровельного, конькового типов;

  • гвоздями из оцинкованной стали;

  • рулеткой.

Если работы выполняются на высоте, то для собственной безопасности мастеру стоит воспользоваться ремнями с сумками, в которые укладывают инструменты.

Разберем план крепежа ветровых планок на крышу из металлочерепицы.

  • На вертикальные ребра обрешетки фиксируют древесную планку в 2,5 см толщины перпендикулярно кровельному срезу. При этом стоит учитывать, что ширина древесины должна соответствовать размерам боковой полки планки. Профессионалы рекомендуют обрабатывать доски специальным средством против насекомых непосредственно перед процедурой монтажа.

  • Фронтальную накладку фиксируют так, чтобы ее угол совмещался с наружным срезом торца.

  • После этого начинают фиксацию верхней полочки накладки. От края требуется отступить около 2-3-х см. Далее приступают к вкручиванию самореза из стали. Все последующие метизы стоит фиксировать с дистанцией в 4-5 см. Если точки соединения волны листа и доборных элементов совпадают, то рекомендуется использовать удлиненный метиз. Крепеж защитной планки поперек профлистовых волн подразумевает фиксацию в точке соприкосновения накладки и материала для кровли.

  • Шуруповертом и небольшими кровельными метизами к доске фиксируют боковые полочки накладок.

  • К доске требуется приложить следующую планку, чтобы она могла на 50 мм зайти на предмет, что установлен ранее. Фиксация осуществляется по вышеописанной схеме.

Чтобы крепеж планки был правильным, мастеру стоит пользоваться строительным уровнем. При наличии сложной кровли замеряют длину свеса, которая нуждается в обшивке. После этого, используя специальные ножницы, отрезают планку с заданной длиной.

Если ветровую планку необходимо прикрепить под профлист, то мастеру стоит придерживаться следующей рабочей схемы:

  • строительными гвоздями на обрешетку фиксируют торцевую доску;

  • на последнюю фиксируют ветровые накладки благодаря саморезам для кровли;

  • монтируют оставшиеся элементы с учетом 5-сантиметрового нахлеста.

Мастерам стоит помнить, что крепление профлиста строительными гвоздями категорически запрещается. Причина запрета заключается в возможности разрушения целостности покрытия за счет ударной нагрузки. Не стоит забывать о том, что при обустройстве кровли следует пользоваться только качественными материалами. Ветровую планку можно назвать одной из самых важных составных частей кровли. Это приспособление способно защитить конструкцию от негативного воздействия окружающей среды и придать зданию законченный и аккуратный вид.

Процесс монтажа наглядно продемонстрирован в следующем видео.

Процесс монтажа: подходим к вопросу грамотно

По правилам монтаж капельника под металлочерепицу происходит уже после того, как на лобовую доску уже установили крепление водосточной системы. Вам нужно будет подобрать размер капельника так, чтобы он своей нижней частью попадали в желоб на глубину не менее 20% там, где находится нижняя часть водостока.

При этом ширина верхней части капельника должна быть не больше ширины лобовой обрешетки – это важно:

На этом мастер-классе хорошо видно, где именно должен оказаться край капельника:

Не забудьте перед установкой капельника снять защитную пленку. Вы легко обнаружите ее, правда, снять уже получится не так легко, придется приложить усилие.

На этом этапе многие задаются вопросом, а можно ли крепить карнизную планку гвоздями? Насколько это безопасно? Ведь металлочерепицу мы крепим только специальными саморезами с резиновыми прокладками. Да, капельник тоже можно зафиксировать при помощи такого крепежа, хотя это и накладно. Но гвозди, если те оцинкованные, также замечательно подходят для этой задачи.

Ведь карнизная планка не находится под открытым небом, и не принимает на себя целый поток ливня или снега, а только служит дополнительной защитой обрешетки. И те несколько капель, которые скатятся с нее в желоб, особо сильной ей не повредят. Главное только забивать гвозди не слишком глубоко, чтобы те не прогнули металл. Иначе в таких местах капли как раз и станут собираться, как в луже, а это уже не хорошо.

Вот здесь хорошо показано, как происходит процесс этого «варварского» крепления:

Чтобы вам было легче пробить гвоздями металл, можете предварительно ударить по отмеченным местам острым молотком:

Важный момент: монтируют капельник на крыше из металлочерепицы только с той стороны, где уже установлен водосток. В другом месте эта планка просто не нужна. Все дело в том, что дождевая вода, попадая в водосток, достаточно сильно разбрызгивается, и именно эти не такие уж безобидные брызги легко попадают в подкровельное пространство.

Куда правильно заводить капельник?

Если под металлочерепицу вы использовали диффузную гидроизоляционную мембрану, следите за тем, чтобы она казалась на капельнике, а не под ним. Причем нахлест самой мембраны должен составлять 5 см.

Обязательно проклейте мембрану двухсторонней лентой или специальным клеем, а перед этим натяните ее, чтобы потом не было провисаний, куда станет скапливаться вода. Такие места называют «водными карманами». Знайте, что в зимний период и ранней весной ее может скопиться так много, что это способно даже разорвать гидроизоляцию!

Причем мембрану не укладывают заранее, т.к. она достаточно быстро разрушается под солнечными лучами. Поэтому ее укладывают на карнизный свес и выводят уже на установленный капельник. Сам капельник под мембраной крепят коррозиестойкими гвоздями, чтобы защитить от возможной влаги.

К слову, капельник, который находится под мембраной, выводить в водосточную систему уже не нужно. Ведь в нее влагу уже выведет выступающая часть гидроизоляции:

Поверх капельника также часто устанавливают гребень свеса со специальной вентиляционной решеткой. Это необходимо для того, чтобы:

  • из подкровельного пространства вытягивался теплый воздух и конденсационная влага, которые там совсем не нужны, и которые так любит плесень и грибок;
  • под крышу не смогли проникнуть птицы и насекомые;
  • гребень частично заменяет дополнительную балку и тоже поддерживает свес.

В процессе монтажа вентиляционного гребня нередко случайно пробивают гидроизоляцию, и как раз путем проклейки устраняют этот недочет.

Крепить такой гребень нужно по специальным заводским меткам, которые отмечают еще в процессе производства. По окончанию монтажа отрежьте лишнюю часть выступающей диффузионной мембраны. Если вы все сделаете правильно, препятствия для движения воздуха в подкровельное пространство не возникнет.

Правила монтажа аксессуаров

Если укладывается металлочерепица аксессуары используются не только для создания эстетичного внешнего вида, но и для выполнения ряда важных функций. К основным аксессуарам относятся снегозадержатели, которые крепятся к кровельным скатам и над оконными проемами мансарды и обеспечивают снегозадержание на крыше из металлочерепицы. Назначение этих элементов сводится к порционному пропусканию слоя снега и льда. Они могут закрепляться по одной линии («стык в стык») или в шахматном порядке. Если скаты очень длинные, то лучше выполнить установку снегозадержателей в несколько рядов.

Закрепить их можно на подходе стены к крыше или ближе к коньку, как показано на фото, но, ни в коем случае, не на карнизе. В качестве опоры устанавливается кронштейн, зафиксированный саморезами через металлочерепицу и универсальный уплотнитель для металлочерепицы к деревянной обрешетке. Сооружение переходных мостиков и ограждений выполняется строго по предлагаемой производителем инструкции. Для надежного и прочного крепления нужно соорудить сплошную обрешетку.

Предназначение конька для крыши

Еще одной комплектующей для металлочерепицы является конек. Коньковая планка необходима для перекрытия стыка между листами кровельного материала. Такой стык формируется вдоль коньковой линии при соединении скатов. Конек необходим для предотвращения проникновения влаги под кровлю, различного мусора, птиц и насекомых. Кроме этого, он является элементом вентиляционной системы – так подает воздух через вентиляционный зазор под листы металлочерепицы. Таким образом, обеспечивается проветривание узлов кровли.

Различают круглые и прямые коньковые планки. Для первого типа необходим монтаж конусных или плоских полукруглых заглушек.

Во время монтажа коньковой планки неминуемо появляются зазоры между гребнями кровельного материала и крепежными полками. Изготовители металлочерепицы советуют заделывать их утеплителем. Тем не менее, такой подход ухудшает вентиляцию. Для устранения такой проблемы можно провести монтаж вспомогательных скатных или коньковых точечных аэраторов.

Уплотнительный материал клеится к коньковой планке или листам кровельного покрытия. Далее устанавливают планку, крепя ее при помощи саморезов в верхушку волны. Фиксацию также можно осуществить через обрешетку.

Удлинение прямого конька делают путем нахлеста в 10 см. Соединение планок круглого конька производят по штамповочным линиям.

Используемые материалы для производства ветрового добора

Технология покрытия стального листа полимерными материалами

Крепление торцевых планок осуществляется только на скатные типы кровли. Если здание построено из бетона, её использование неактуально. Торцевой защитный элемент изготавливается из тех же материалов, что и металлическая черепица. Основным сырьём выступает тонколистовая сталь, медь и алюминий.

Варианты покрытий

Медь не нуждается в дополнительном покрытии, поэтому её используют в чистом виде. Тонколистовая сталь и алюминий имеют защитное декоративное напыление, препятствующее коррозии. В качестве покрытий применяются следующие полимерные материалы:

  • ПВХ;
  • полиэстер;
  • полиуретан;
  • акрилат;
  • полиэфир;
  • пластизол.

В зависимости от расположения сооружения выбирается тип покрытия. Если постройка находится в обычном районе без промышленных производств, рекомендуется установка доборных элементов с полиэстерным покрытием толщиной от 25 до 30 микрон.

Металл и пластик

Монтаж торцевой планки осуществляется после гидроизоляционных работ

Основное сырьё для ветровых доборных элементов – поливинилхлорид (ПВХ). Срок службы изделия обусловлен устойчивостью к УФ-излучению, однако он ниже, чем у металлического аналога. Установка тепловых кабелей к данным кровельным системам не рекомендуется, т. к. из-за перепадов температур ПВХ утрачивает изначальные свойства.

Вторым по популярности материалом изготовления торцевых планок является тонколистовая сталь, которая легко поддаётся обработке. Доборный элемент производят путём прокатки на станках для придания необходимой формы.

Некоторые заводы поставляют в магазины алюминиевые модели, однако из-за высокой цены они не пользуются спросом. Кроме того, защитная система из металла имеет низкий уровень сопротивляемости к влаге и требует дополнительного покрытия из ЛКМ или растворов.

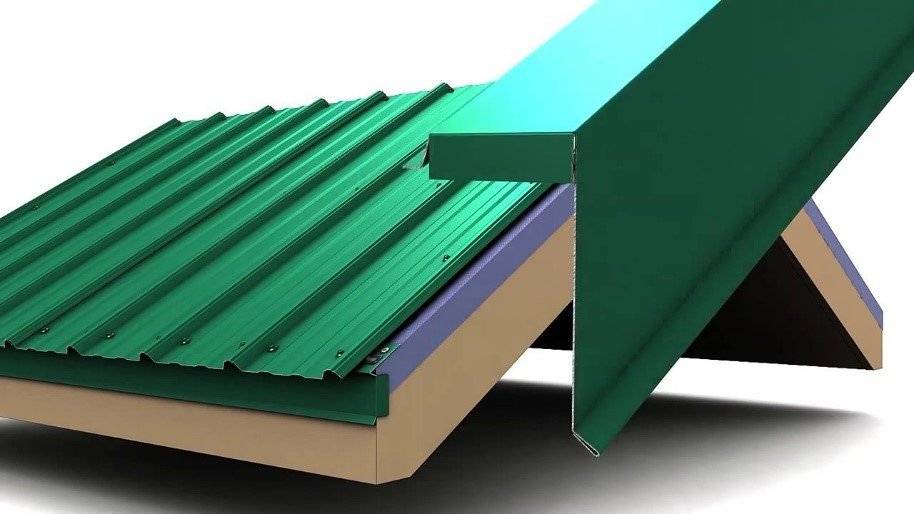

Что такое ветровая планка

Торцевая планка для мягкой кровли – полоса в форме буквы «Г» с изгибом под углом 45° (барьером). Ее устанавливают на фронтонах для герметизации торцов крыши (отсюда название).

Функции ветровой планки:

  • защита кровельного материала от срывания или повреждения сильными порывами ветра;

  • предупреждение попадания осадков, пыли и холодного воздуха под покрытие и обрешетку;

  • повышение надежности гидро- и теплоизоляции крыши;

  • отведение осадков от карнизной подшивки.

В продаже есть два вида фронтонных планок для гибкой кровли:

  • простая – с загибом края (ребром жесткости) только с одной стороны;

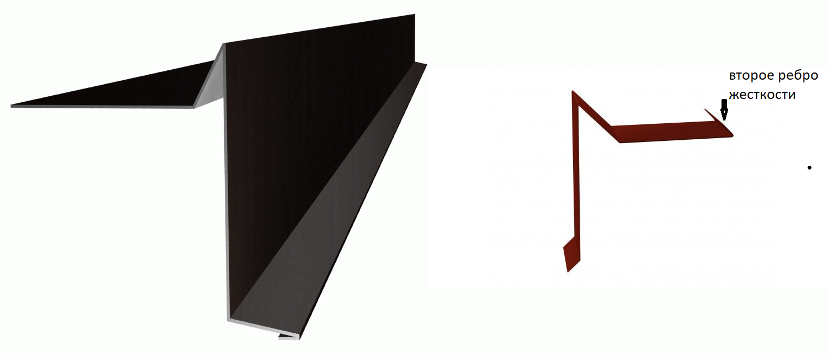

  • с двойной завальцовкой – с загибами с обеих сторон, два ребра жесткости повышают прочность уголка, поэтому этот вариант предпочтительнее.

Ветровая планка предупреждает попадания осадковИсточник kak-sdelat-kryshu.ru

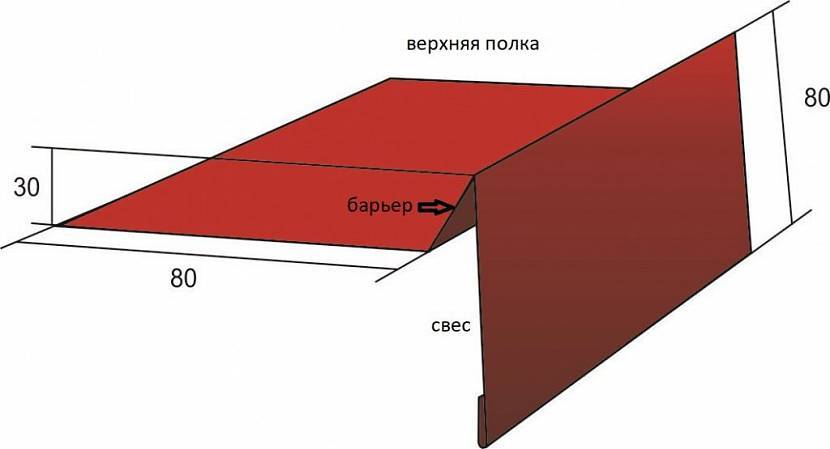

Размеры планок ветровых для мягкой кровли:

  • ширина верхней полки – 100, 130, 80, 60 мм, эта часть уголка должна заходить под кровельное покрытие не менее, чем на 50 мм;

  • высота барьера – 20, 25, 30 мм;

  • высота свеса – 70, 80, 90 или 100 мм, эта часть планки должна полностью закрывать лобовую доску;

  • ребро жесткости на свесе – 10, 15 мм;
  • ребро жесткости на верхней полке (только у уголков с двойной завальцовкой) – 10 мм.

Помимо перечисленных, возможны другие варианты. При необходимости у некоторых производителей можно заказать доборные детали по индивидуальным размерам. Цена карнизной планки для мягкой кровли или ветрового уголка, сделанных на заказ, будет на 50 – 100% выше.

Стандартная длина торцевой планки для гибкой черепицы: 500, 750, 800, 1200, 1250, 1500, 2000, 2500, 3000 мм. При расчете необходимого количества материала надо учитывать, что полезная длина меньше фактической. Это связано с тем, что при монтаже уголки соединяют внахлест, с перекрытием не менее 10 см.

Размеры планкиИсточник atariland.spb.ru

Предназначение

Планка примыкания для кровли из металлочерепицы – это продольный фрагмент, играющий сопутствующую роль конструкции покрытия крыши. Его основная задача заключается в защите лобовых досок крыши во время выпадения осадков. Благодаря ему влага не попадает внутрь конструкции и не несет своего губительного влияния на материалы.

К протекционной функции планки относится и гидроизоляционная обрешетка, но она предназначена для защиты черепицы от чрезмерных нагрузок во время сильных ветров.

Верхняя планка примыкания позволяет максимально герметизировать стыки между листами металлочерепицы и фронтовыми элементами. Ее используют и для присоединения кровли к вентиляционной трубе.

Повышенный процент протеканий происходит именно на границе примыкания металлочерепицы и печной трубы. Потому этот участок должен защищаться надежнее всего. В такой ситуации используются верхние и нижние планки примыкания.

Коротко о главном

Углообразные доборные элементы называются ветровыми из-за основной задачи изделий – защита подкровельного пространства и составляющих элементов от ветра.

По месторасположению и способу крепления различают карнизные, торцевые, верхние и нижние планки.

Торцевые предназначены для отделки боковых частей кровельных скатов во фронтонной части крыши.

Производят торцевые или планки примыкания из оцинкованной тонколистовой стали с полимерным покрытием в тон металлочерепицы.

Также на торговых площадках встречаются альтернативные решения из более дорогого цветного металла (алюминия или меди) либо бюджетного пластика с меньшим сроком эксплуатации.

Металлические доборные элементы нужно закреплять внахлест (от 150 до 500 мм) с расстоянием между метизами в пределах 400 мм.

Фиксаторы выбираются только оцинкованные, которые укомплектованы эластичными водонепроницаемыми уплотнителями (специалисты для торцевых планок предпочитают коньковые саморезы).

Торцевые планки крепятся поверх основного кровельного покрытия.

Все стыки дополнительно по технологии монтажа металлочерепицы герметизируются силиконовыми пастами, специальными уплотнителями либо клейкими лентами (двухсторонними).

Недостатки металлочерепицы


У металлочерепицы есть недостатки. К ним можно отнести следующие отрицательные качества:

  • высокая теплопроводность. Крышу обязательно нужно утеплять;
  • при монтаже необходимо использовать шумоизолирующий материал;
  • склонность к коррозии. Места среза обязательно следует подкрашивать;
  • при сложной кровле нужно применять специальный инструмент;
  • большая парусность.

Для устранения вышеуказанных нежелательных элементов используются различные приспособления и методики, которые с успехом применяются в возведении качественной и добротной кровли, способной прослужить длительное время. От качества монтажа зависит и внешний вид.

Назначение и особенности торцевой планки для металлочерепицы

Дополнительные советы

При монтаже узлов примыканий следует брать во внимание следующие практические советы:

  1. Толщина пластины может соответствовать толщине листов профнастила или металлочерепицы, но лучше брать материал не более 0,55 мм. Такие детали лучше гнутся, а потому хорошо принимают форму угла.
  2. Штроба выполняется с помощью болгарки на глубину до 15 мм. Пыль, образующуюся в процессе штробления, лучше смыть водой. Иначе она будет помехой адгезии (сцепления) силиконового герметика и кирпичной кладки.
  3. Силиконовый герметик следует наносить на сухую поверхность.

Кстати, специалистов и непрофессионалов часто волнует вопрос: как правильно штраба или штроба? Оба этих слова расположились в словарях, и обозначают ступенчатый выступ. На сегодня не существует четкого деления на правильное и неправильное произношение. А потому оба этих слова имеют право на использование, по принципу: кого как научили. Используется много видов герметиков для крыши: на основе силикона, полиуретана, тиоколовый, акриловый. Но лучше всего для кровли из профнастила и металлочерепицы подойдет именно силиконовый материал. У него отличные характеристики:

  • однокомпонентный;
  • эластичный;
  • влагостойкий;
  • выдерживает УФ излучение;
  • высокая адгезия с бетоном и кирпичом.

Что особенно его отличает — это способность выдерживать суточные перепады температуры. Стальное покрытие крыши может сильно нагреваться до температуры близкой к 100оС, а ночью быстро остывает. Однако, силиконовый герметик обладает низкой адгезией к полимерным материалам. Это свойство необходимо учитывать при использовании на вертикальных поверхностях. И напоследок, в узлах примыкания нет недостойных внимания мелочей, ведь именно в этих местах происходит наибольшее количество протечек, которые портят конструкции, отделку и имущество. Рекомендуем к просмотру видео:

Разновидности

Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.

Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.

Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.

Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.

При покупке торцевых планок следует обращать внимание на ширину сторон уголка. Чем они шире, тем лучше изделие будет лучше сопротивляться внешним нагрузкам

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки. Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.
