Доборные элементы для кровли из металлочерепицы + фото

Планки примыканий — незаменимая фурнитура

Такие комплектующие для металлочерепицы Монтеррей устанавливаются там, где образовываются стыки кровли с иными поверхностями – печной трубой, стеной, шахтой вентиляции и парапетами.

Исходя из того, в каких местах относительно листов кровельного материала будут устанавливаться планки примыкания, они бывают верхними и нижними. Нижняя планка изготавливается в виде уголка с вывернутыми продольными кромками, дающая возможность качественно закрепить элемент в стене из бетона или кирпича. Верхняя планка оснащена завальцованными краями.

И тот, и другой тип планок примыканий применяется в местах стыковки листов металлочерепицы с обводом. Для получения максимальной герметичности стыка, при помощи таких планок создают внутренний и внешний фартуки.

Обвод изготавливают таким образом:

Укладывают слой гидроизоляции, следя за тем, чтобы она выходила более чем на 5 см на стенку трубы. Срезы крепят к трубе при помощи клеящей ленты.
Переходят к монтажу внутреннего фартука снизу трубы. К ней прикладывают нижнюю планку примыкания, и очерчивают линию.
По этой линии проделывают немного скошенную вверх штробу на глубину приблизительно в 1,5 см

При этом следите, чтобы все действия производились с максимальной осторожностью, дабы не повредить швы в кирпичной кладке. Делать канавки между кирпичами строго запрещено.
После этого в штробу вводят выгнутые кромки внутренних планок примыкания, производят герметизацию шва теплоустойчивым герметиком.
Снизу, под внутренний фартук, заводят «галстук»

Он может быть подведен как к ендове, так и к карнизу. Этот элемент даст возможность воде, оказавшейся между фартуком и кровельным покрытием, стечь вниз по скату.
Крепление планок к обрешетке и стенкам трубы осуществляют при помощи саморезов.
Таким же способом закрепляют планки примыкания к боковой и верхней части трубы.
На внутренний фартук обвода устанавливают листы кровельного покрытия.
Верхние и нижние планки примыкания фиксируют в одинаковой последовательности. Внешний фартук, по большому счету, имеет декоративное предназначение, и необходим для скрытия срезов листов металлочерепицы.

Таким же способом делают примыкание к стене:

  • Напускают гидроизоляционный материал на стену на 5 см вверх.
  • К стене прикладывают верхнюю планку и делают отметку по ее верхнему краю. После этого по ней делаю штробу.
  • В штробу запускают верхний край примыкающей планки, после чего штробу заделывают герметиком.
  • Берут саморезы и пришивают ими к обрешетке нижнюю полку планки.
  • Просвет между планкой и кровельным материалом закрывают уплотнителем.

Доборные элементы и вентиляция

Устройство кровли из металлочерепицы по деревянной обрешетке подразумевает использование различных доборных элементов. Это специальные изделия, которые скрепляют разные части кровли, делая ее максимально безопасной и удобной в эксплуатации.


Чтобы крыша выглядела завершенной, и не боялась влаги, ее дополняют защитными материалами Источник bta.ru

К ним относятся следующие элементы:

  • карнизная планка – делается из материала, что и листы металлочерепицы, используется для защиты лобовых досок от возможного намокания во время осадков;
  • снегодержатели – защищают от падения снежных масс с кровли;
  • планка примыканий – используется для укрепления стыков листов с поверхностями шахт вентиляции и печи, парапетов, стен;
  • торцевая планка – защита крайних деталей от влаги, предупреждает поломки от больших ветровых нагрузок;
  • конек – представляет собой согнутый лист, который соединяет металлочерепицу на переломах скатов.

Учитывая особенности конструкции, ей требуется обустройство хорошей вентиляции внутреннего пространства. Тип вентиляции зависит от вида выбранной кровли – холодной или теплой. Установив теплую кровлю, стоит приготовиться к тому, что с воздухообменном могут быть некоторые проблемы. Воздух будет выходить по волнам через установленные коньки. В данном случае воздухообмен может остановиться в результате образования ледяной корки в морозы. Она появляется во внутреннем пространстве из-за сильных перепадов температур. Поэтому такой вариант считается не самым лучшим.

Коньковый элемент

Нормальное функционирование двухскатной или многоскатной крыши обеспечивает установка конькового узла. Эта конструкция включает несколько элементов, которые монтируются в зависимости от конструктивного решения узла:

  • Коньковая планка. Это обязательный элемент. Типы конька: плоский, полукруглый, фигурный и трапециевидный.
  • Y-образные и T-образные тройники. Соединяют три отдельных ребер полукруглого конька. С помощью Y-образного устраивается стык трех коньковых элементов на четырехскатной крыше. T-образные используются при перпендикулярном соединении.
  • Металлическая заглушка конька. Используется только для коньковой планки полукруглого типа. Существуют плоские, конусные и шатровые заглушки. Они предотвращают попадание в подкровельное пространство мусора и осадков.
  • Уплотнитель под конек.

Коньковые элементы одного и того же типа отличаются по размерам. Полукруглый, (радиусный, круглый) конек производится с радиусом 70 — 125 мм. Использование того или другого зависит только от конструктивных особенностей крыши и размеров. Полукруглые коньки монтируются на большинстве кровель именно из металлочерепицы.

Плоские, фигурные и трапециевидные коньковые элементы универсальны. Они подходят для любого вида материала и хорошо смотрятся при любой конфигурации крыши. Вынос крыла такого конька от 115х115 до 300х300 мм в зависимости от уклона, геометрии и размеров кровли.

Вне зависимости от типа конькового элемента, его длина равна 2000 мм. Но по спецзаказу клиента некоторые производители меняют размеры изделий.

Элемент устанавливается, если в конструкции кровли обустраивается стык двух скатов с отрицательным (внутренним) углом. Ендова монтируется, чтобы дождевая или талая вода отводилась по внутреннему стыку к водостоку.

Как и конек, ендовная планка имеет несколько разновидностей, которые отличаются по функциональному назначению и конфигурации:

  • Нижняя или внутренняя планка. На крыше ее не видно, поскольку монтируется под кровельные листы. Представляет собой простую согнутую посредине планку.
  • Верхняя или наружная ендова расположена сверху над нижней ендовной планкой поверх листов материала. По конфигурации не она отличается от внутренней.
  • Фигурная или декоративная ендовная. Расположение то же, что и у верхней планки. Разница в том, что этот доборный элемент, кроме отвода воды, выполняет еще и функцию декорирования внешнего вида кровли.

Стандартная длина ендовной планки составляет 2000 мм.

Виды доборных элементов

Цветовую гамму доборных элементов нужно подбирать в зависимости от внешнего вида черепицы, они должны быть максимально незаметными и выполнять свои главные технические задачи, а не служить только дополнительными деталями декора. Элементы подбираются с учетом размеров и сложности стропильной системы.

Тип стропильной системыПеречень доборных элементов

Наклонная односкатная

Наиболее простая с архитектурной и технической точки зрения конструкция. В качестве доборных элементов может использоваться только карнизная планка, и то лишь тогда, когда монтируется система водоотвода. Торцевая почти никогда не устанавливается.

Двухскатная

По устройству несколько сложнее односкатной, во время монтажа обязательно следует устанавливать карнизную, торцевую и коньковую планки. Рекомендуется монтаж снегозащиты для предупреждения поломок водосточной системы.

Ломанная или многоскатная

Эта крыша имеет места примыкания скатов (ендовы), Соответственно, для их защиты надо использовать специальные элементы. Герметизация ендов делается нижней планкой, а декоративное украшение с помощью планки верхней ендовы.

Доборные элементы для кровли из металлочерепицы

Это интересно: Деревянный шезлонг своими руками

Торцевая (ветровая) планка

Торцевая планка для кровли из металлочерепицы выполняет 3 основные функции:

  1. Защита деревянных элементов стропильной системы (стропильных ног, обрешётки), расположенных на торце крыши, от попадания влаги (дождя).
  2. Защита стропильной системы и кровельного пирога от ветровой нагрузки. Эта особенность дала торцевой планке второе название – планка ветровая.
  3. Декоративное оформление торца крыши.

Длина кровельной ветровой планки – 2 м, виды и поперечные размеры металлической торцевой планки у разных производителей различны (пример см. на рисунке 6).



Рисунок 6 – Виды и размеры торцевой (ветровой) планки для крыши из металлочерепицы

Планка конька

Конек крыши представляет собой верхнее ребро кровли, его основная функция – обеспечить вентиляцию и выведение воздуха из подкровельного пространства и создать нормальные условия для эксплуатации крыши. Изготавливается из металлического листа прямоугольного профиля с отбортованными кромками. Для его монтажа необходимо выбрать следующие аксессуары:

  • крепления;
  • уплотняющие шайбы;
  • торцовые заглушки.

Схема устройства кровли.

Конек изготавливается из материала кровли и практически не выделяется на ней. Коньковые аксессуары обеспечивают ему герметичность. Дополнительная функция коньковой планки – декоративная. Элемент закрывает место примыкания скатов.

Коньки бывают нескольких разновидностей (в зависимости от типа кровли). Основные разновидности:

  • полукруглый;
  • прямоугольный;
  • узкий декоративный;
  • Y- и T- образные.

Планка примыкания. Окончательным этапом в сооружении крыши является монтаж планок примыкания. Этот элемент монтируют после крепления кровельных листов и ветровых планок. Планка примыкания фиксирует ендовый ковер на вертикальной плоскости и закрывает стыки в месте примыкания кровельных листов к печной трубе и вентиляционным каналам.

При монтаже конька под металлочерепицу используют коньковую планку и уплотнитель под него.

Уплотнитель препятствует попаданию под крышу мусора и атмосферных осадков. Он должен повторять конфигурацию кровли, что обеспечит хорошую герметизацию пространства под крышей. Уплотнители выпускаются в таких разновидностях:

  • универсальный, изготавливают из полиуретановой пленки;
  • профильный, изготавливается из вспененного полиэтилена;
  • саморасширяющийся, материал – пенополиуретан с полимерной пропиткой.

Устройство конька выполняют поэтапно:

  • проверка ровности линии примыкания скатов, кривизна не должна превышать 20 мм;
  • установка уплотнителя;
  • установка заглушек для полукруглых коньков;
  • крепление планок начинают с торца;
  • для металлочерепицы конек крепят в одном уровне с крайним листом кровельной поверхности;
  • постоянный контроль правильности монтажа обеспечивает качество кровли;
  • правильное и надежное вкручивание саморезов обеспечит длительный срок службы крыши.

Карнизная планка. Карнизная планка предназначена для защиты лобовых карнизных досок. Она представляет собой продолговатое изделие из того же материала, из которого выполнена кровля. Установка планки начинается после закрепления лобовой доски.

Иногда применяют доску с креплениями на стропилах в специальные пазы. Карнизный свес подшивают шпунтованной доской или профнастилом. Второй опорой служит опорный брус, который прикрепляют к стене дома. Перед установкой карнизной планки на карнизной доске или стропилах крепят кронштейны для водостоков. Планку закрепляют саморезами, расстояние между ними – 30-35 см. Карнизные элементы устанавливают до монтажа металлочерепицы.

Планки примыкания бывают нижние и верхние

Монтажу верхней планки уделяется большое внимание, так как она закрывает стык с тыльной стороны трубы и служит препятствием для атмосферных осадков. Для крепления планки на стене выполняют горизонтальную штробу, куда вставляют верхнюю часть планки

Верхняя планка заводится под кровельный материал, а нижний элемент оставляют над поверхностью и прикручивают саморезами к трубе.

Снегозадерживающая планка. Выпускается несколько видов снегозадержателей для крыш:

  • бугели;
  • снегозадерживающее бревно;
  • трубчатые;
  • решетчатые, сплошные, сетевые;
  • уголки с упорами.

Монтируют снегозадержатели в шахматном порядке. Количество планок рассчитывают по среднему количеству снега, выпадающему в зимний период. Специалисты рекомендуют устанавливать по одному ряду элементов на каждый скат, по всему периметру.

Торцевая планка: особенности установки

Торцевая планка – это своего рода декоративный и функциональный доборный элемент кровли из металлочерепицы. Его функциональное назначение сводится к защите материала от ветра и от проникновения влаги под деревянную конструкцию кровельного пирога, а также предотвращению разбалтывания крепежей. При монтаже гидроизоляции под металлочерепицу. торцевая планка устраивается поверх края гидроизоляционного материала, закрепленного к торцевой доске.

Правильное устройство торцевой планки предполагает ее расположение снизу вверх (от карниза до конька) с последующей фиксацией саморезами с промежутком в 50-60 см (читайте: «Саморезы для металлочерепицы, их особенности «). Образовавшаяся разница высот материала обеспечивает плотное прижатие планки к кровельному покрытию, тем самым устраняя источник появления шума, который возникает из-за соприкосновения полотен между собой во время порывистого ветра.

Величина нахлеста планок равняется 100 мм, при необходимости они могут быть немного подрезаны. Чтобы вода не попадала под листы металлочерепицы, торцевой планкой обязательно перекрывают гребень волны. Для этого же можно чуть-чуть отогнуть край листа покрытия вверх.

Ендовы: делаем перепады скатов качественными

Ендовы бывает нижние и верхние, и применяются для отвода воды со скатов крыши. Это –незаменимый элемент для крыш сложной формы. По сути, ендовы представляют собой угловые элементы, которые крепятся между скатами в самых уязвимых для влаги местах, а верхние еще и выполняют декоративные функции.

Открытая ендова – это самая простая конструкция. Но использовать ее можно только на кровлях без особо крутых скатов. А закрытая ендова используется на крышах, у которой острые углы – между параллельными плоскостями. Переплетенные ендовы тоже закрыты кровлей.

Декоративная ендова – это элемент кровельной системы, который монтируется на металлочерепицу вместо внутреннего стыка. Он закрывает косой срез металлочерепицы и профнастила, и защищает при этом срез от попадания грязи и листвой.

Внутренняя ендова предназначен для отвода влаги атмосферных осадков с наклоных скатов. У него практически нет никакой декоративной функции, ведь поверх он обычно прикрыт планкой декоративной ендовы.

Планка примыкания

Планка примыкания – отделочный элемент кровли для герметичного оформления стыка ската со стеной, прохода дымохода, печной трубы через кровлю.

Различают 2 вида кровельных металлических планок примыкания − верхняя (устанавливается поверх металлочерепицы) и нижняя (монтаж осуществляется до крепления листов) (как показано на рисунке 7).

Рисунок 7 – Узел прохода дымовой трубы через кровлю из металлочерепицы со схемой расположения планок примыкания

Размеры металлических планок примыкания к стенам, трубам см. на рисунке 8. Длина изделий – 2 м.

а)

б)

Рисунок 8 – Размеры планок примыкания для кровли из металлочерепицы:

а) верхней; б) нижней.

Плюсы и минусы кровельного материала

Металлочерепица – современный кровельный материал в виде профилированных листов, имитирующих натуральную черепицу. Предназначен для укрытия крыш с углом наклона не менее 14°. Производится материал разной длины – вплоть до 8 м, но оптимальным размером считается до 4,5 м, что облегчает транспортировку и монтаж. Однако, как и любое другое кровельное покрытие, металлочерепица имеет свои преимущества и недостатки, на которых мы и остановимся подробнее.

Рисунок 1. Схема защитных слоев металлочерепичного листа

Одним из весомых плюсов является довольно простая укладка металлочерепицы, которую вполне реально выполнить своими руками без привлечения сторонних людей. Для этого нужно иметь хотя бы небольшой опыт строительных работ и минимальный набор инструментов.

Основные достоинства

Несколько причин в пользу того, чтобы покрыть крышу металлочерепицей своими руками, а не другим кровельным материалом:

  • Малый вес – 1 кв. м листа в зависимости от его толщины весит от 3,5 до 6 кг. Стандартное изделие длиной до 4,5 м с легкостью можно смонтировать силами двух человек. Также покрытие не перегружает стропильную систему и минимизирует нагрузки на несущие стены и фундамент.
  • Большой выбор толщин – оптимальной считается 0,5-0,6 мм. Более тонкие листы (0,35-0,45 мм) быстро «съедает» коррозия, а толстые (0,7-0,8 мм), хоть и являются наиболее долговечными, прочными и надежными, но стоят гораздо дороже.
  • Устойчивость к любым капризам природы – материал производится из оцинкованных листов с защитно-декоративным полимерным покрытием, обеспечивающим красивый внешний вид и надежную защиту от различных атмосферных воздействий.
  • Большой выбор изделий по форме профиля, разновидности полимерного покрытия и цветовым решениям.
  • Длительный срок службы – на продукцию с покрытием на основе полиуретана ведущие заводы-изготовители дают 50 лет официальной гарантии на сквозную коррозию.

Рисунок 2. Качественный «кровельный пирог» теплой крыши

Немногочисленные недостатки

Из недостатков применения металлочерепичных листов можно выделить лишь относительно высокий уровень шума от дождя. Но это относится в основном к крышам, в «кровельном пироге» которых не был предусмотрен слой минеральной ваты, выступающей в качестве тепло- и звукоизолятора.

Рисунок 3. Холодная кровля без теплоизоляционного слоя

Многие не знают, как класть металлочерепицу, поэтому делегируют эту работу профессионалам, а стоит это недешево. Но лишних затрат можно избежать, если у вас есть даже минимальные навыки строительства и свободное время – и мы вам в этом поможем.

Виды крыш из металлочерепицы, в зависимости от формы

Конструктивное исполнение скатной крыши может существенно отличаться. Её конфигурация зависит от количества плоскостей (скатов) и их положения относительно горизонта. В зависимости от конструкции, крыши принято делить на:

  • односкатные. Самый простой вариант, предполагающий, что в качестве опоры выступают стены строения различной высоты. Такую крышу сложно назвать привлекательной, а потому её, чаще всего, выбирают для хозяйственных строений;
  • двускатные, иногда называемые щипцовыми. Самый распространённый вид, востребованный в загородном и частном строительстве. В качестве опоры для нижней части скатов выступают стены. Верхние соединяются вместе, формируя конёк;
  • мансардные. Такая крыша трансформировалась из двускатной, но имеет характерные изломы. Благодаря этому, удалось увеличить внутреннее пространство под кровлей. При желании, его можно использовать для обустройства жилой комнаты;
  • вальмовые. Конструкция имеет дополнительные скаты (вальмы), соприкасающиеся с коньком. Если вальмы не доходят до конька, систему называют полувальмовой. Для вальмовых крыш характерна внешняя привлекательность и высокая сопротивляемость ветровым нагрузкам;
  • шатровые. Такая крыша внешне очень похожа на многогранный шатёр, состоящий из треугольных граней, сходящихся в одной точке. Отличаясь надёжностью, она достаточна сложна в устройстве;
  • многощипцовые. Конструкция актуальна для сложного архитектурного проекта.

Конструктивное исполнение крыши может существенно отличаться

Виды и размеры ендов

Ендова – элемент оформления внутреннего стыка скатов крыши.

Виды ендов кровли по расположению относительно кровельных листов:

Нижняя (внутренняя, закрытая, скрытая) ендова для кровли из металлочерепицы (см. фото) – монтируется под листы.

Верхняя (наружная, открытая) ендова (см. фото) – располагается над кровельными листами и планкой нижней ендовы.

Фигурная верхняя (наружная, декоративная) накладка ендовы для металлочерепицы (см. фото) – служит для декоративного оформления внутреннего стыка скатов крыши.

Внешний вид, размеры внутренней (нижней), наружной (верхней) ендовы для металлочерепицы смотрите на рисунке 2. Длина ендовой планки стандартна – 2000 мм.

Рисунок 2 – Размеры планки ендовы под металлочерепицу:

а) внутренней (нижней); б) фигурной наружной (верхней)

Плюсы и минусы покрытия

К достоинствам материала можно отнести:

  • Небольшой вес.
  • Высокую износоустойчивость.
  • Огнеупорность.
  • Относительную простоту монтажа.
  • Хороший потенциал для реализации дизайнерских решений.

Имеются и незначительные недостатки, которые устраняются при правильном планировании и выполнении работ:

  • Низкая звукоизоляция: при выпадении осадков и при сильном ветре металлочерепица создает повышенный уровень шума. Недостаток нивелируется использованием хорошей шумоизоляции, функцию которой, как правило, выполняет теплоизоляционный слой.
  • Во внутреннем пространстве крыши может образовываться конденсат, во избежание этого нужно позаботиться об обустройстве вентиляции и пароизоляции.

Установка торцевой планки для металлочерепицы

Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности

Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов

Стропильная система, гидро- и теплоизоляция, обрешетка и угол наклона

Монтаж кровли из металлочерепицы начинается с установки стропильной системы.

Процесс осуществляется по следующей технологии:

  1. на анкерные болты или шпильки крепится мауэрлат;
  2. устанавливаются стропила на опорном брусе, фиксируются уголками, сверху они срезаются под углом и соединяются попарно поперечинами и стальными планками.

Если крыша высокая или имеет большую площадь, тогда устанавливается коньковый брус, стропила крепятся над ним и все вместе стягивается уголками.


Высокая крыша требует дополнительной установки конькового бруса Источник krsk.au.ru

Практически всегда кровля утепляется специальными материалами, что увеличивает ее эксплуатационные характеристики и функциональность. Опорой для утеплителя служит обрешетка, сверху он закрывается гидроизоляцией. Для обрешетки применяются широкие доски, расстояние между первыми нижними полосками до 15 см. крепление к стропилам при помощи двух гвоздей для создания максимально надежной основы под металлочерепицу.


Схема обустройства крыши достаточно сложная Источник pinterest.com

Устройство кровли из металлочерепицы осуществляется с допустимыми нормами угла наклона. При этом угол наклона определяет другие показатели кровли, такие как вид металлочерепицы, конструкцию каркаса, вес кровельного пирога. Чем больше угол уклона, тем больше потребуется материалов из-за увеличенной площади ската, при этом увеличивается парусность конструкции. Оптимальным считается угол в 22 градуса, минимальным – 14 градусов, если сделать меньше, тогда невозможно пользоваться пространством чердака и не обеспечивается необходимая прочность всей конструкции.

Предназначение и виды

Под термином «доборные элементы» подразумеваются различного вида изделия, которые крепятся на отделочных наружных покрытиях – планки примыкания, угловые профили, ветровые планки, откосы, коньки, ендовы и другие.

Доборные элементы для гибкой черепицы (мягкой кровли) и металлочерепицы

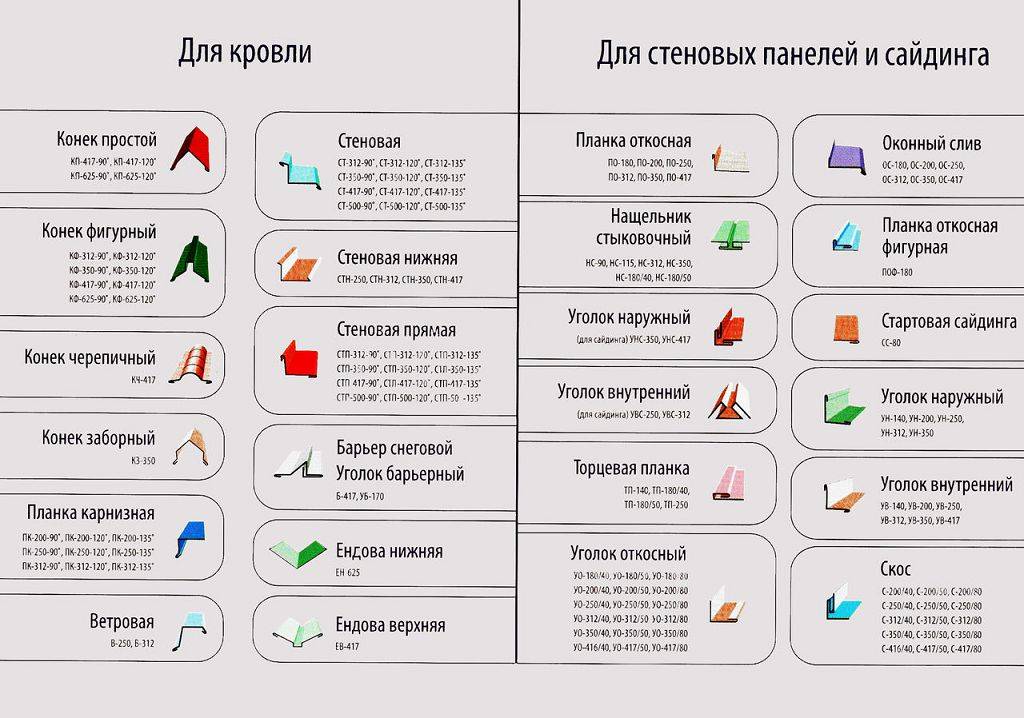

Доборные элементы для кровли, стеновых панелей и сайдинга

Изготавливаются они, чаще всего, из оцинкованной стали с защитным полимерным покрытием, и крепятся преимущественно на стыках сайдинга, профнастила, сандвич-панелей. Основное назначение этих  элементов заключается в защите швов от проникновения осадков, пыли и мусора, кроме того, они препятствуют выходу тепла.

Большая часть таких изделий вместе с защитными выполняет и декоративные функции, поскольку без них любое покрытие имеет незавершенный вид. Особенно это касается угловых профилей, элементов, расположенных на скатах и изломах крыш, у оконных проемов. Многие из них имеют нестандартные формы, что позволяет подчеркнуть архитектурный стиль сооружения, придать зданию оригинальный запоминающийся вид. Чтобы доборные элементы сочетались с основным материалом отделки, их покрытия соответствуют стандартным цветам каталога RAL, и подобрать нужный оттенок не составит труда.

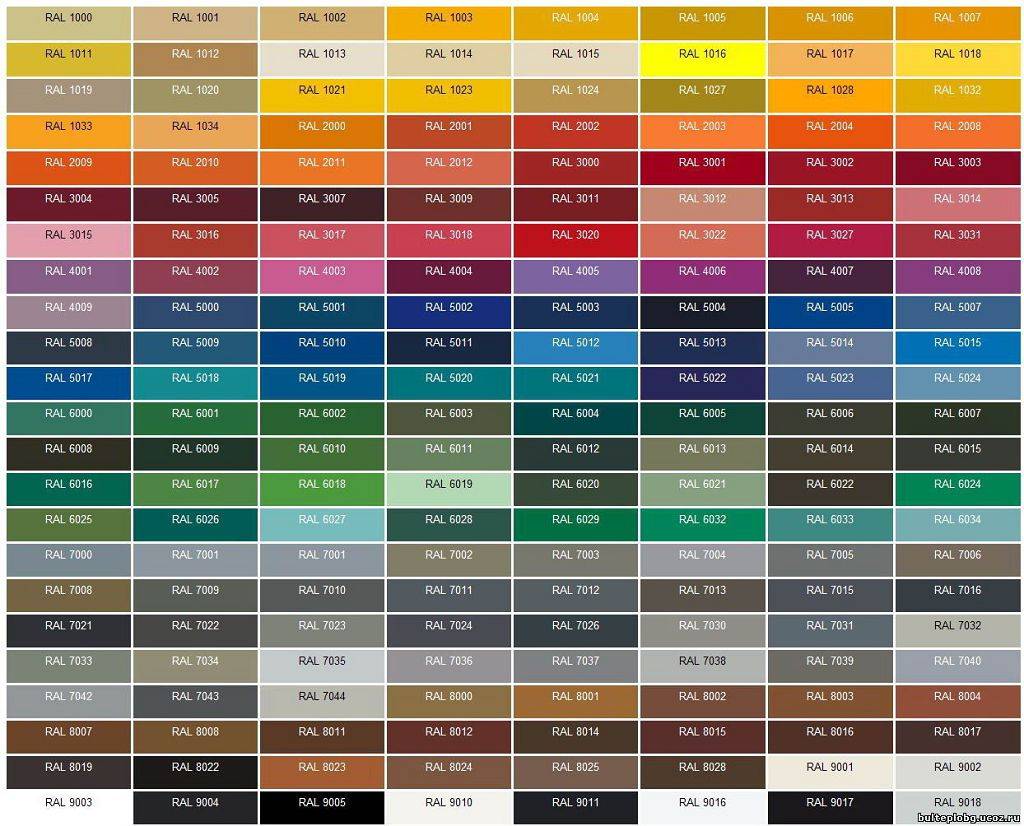

Каталог RAL

В зависимости от области применения, все доборные элементы делятся на три вида:

  • кровельные;
  • фасадные;
  • для парапетов и заборов.

Правда, такое деление считается весьма условным, поскольку многие детали можно использовать для различного типа конструкций. Каждое изделие имеет свое название и предназначено для определенных функций, а потому доборные элементы не являются взаимозаменяемыми. Рассмотрим подробнее два вида – кровельные и фасадные элементы, их свойства, назначение, места крепления.

Немного информации о ендовах

Комплектация металлочерепицы планками ендовы необходима для герметизации внутренних углов кровли. Они представляют собой некий желоб-лоток, который образуется внутри угла кровли вдоль ската. В процессе эксплуатации крыши он будет удерживать очень большие нагрузки, образующиеся вследствие накопления снежных осадков, а также во время проливных дождей.

Нижняя ендова имеет широкие согнутые планки, угол которых определяется сопряжением скатов. Ее монтаж осуществляют до укладки металлочерепицы.

Крепление планки проводят на сплошную обрешетку, собранную из досок 150×25 мм. В первую очередь на обрешетку укладывают гидроизоляцию, после чего крепят планку нижней ендовы саморезами через каждые 30 см. При этом отдельные элементы стыкуют с перекрытием в 10 см.

Если в месте стыковки скатов получается практически плоский угол, осуществлять его герметизацию будет несколько сложнее. Для герметизации можно взять пористый утеплитель.

Верхнюю ендову кладут на торец внутреннего угла и крепят саморезами таким образом, чтобы они не прошли сквозь середину планки нижней ендовы. В противном случае герметичность соединения будет нарушена, существенно увеличится риск протечек. Образованные просветы между верхней планкой и кровельным покрытием закрывают пористым утеплителем.

Виды доборных элементов

Цветовую гамму доборных элементов нужно подбирать в зависимости от внешнего вида черепицы, они должны быть максимально незаметными и выполнять свои главные технические задачи, а не служить только дополнительными деталями декора. Элементы подбираются с учетом размеров и сложности стропильной системы.

Тип стропильной системыПеречень доборных элементов

Наклонная односкатная

Наиболее простая с архитектурной и технической точки зрения конструкция. В качестве доборных элементов может использоваться только карнизная планка, и то лишь тогда, когда монтируется система водоотвода. Торцевая почти никогда не устанавливается.

Двухскатная

По устройству несколько сложнее односкатной, во время монтажа обязательно следует устанавливать карнизную, торцевую и коньковую планки. Рекомендуется монтаж снегозащиты для предупреждения поломок водосточной системы.

Ломанная или многоскатная

Эта крыша имеет места примыкания скатов (ендовы), Соответственно, для их защиты надо использовать специальные элементы. Герметизация ендов делается нижней планкой, а декоративное украшение с помощью планки верхней ендовы.

Доборные элементы для кровли из металлочерепицы

Предназначение конька для крыши

Еще одной комплектующей для металлочерепицы является конек. Коньковая планка необходима для перекрытия стыка между листами кровельного материала. Такой стык формируется вдоль коньковой линии при соединении скатов. Конек необходим для предотвращения проникновения влаги под кровлю, различного мусора, птиц и насекомых. Кроме этого, он является элементом вентиляционной системы – так подает воздух через вентиляционный зазор под листы металлочерепицы. Таким образом, обеспечивается проветривание узлов кровли.

Различают круглые и прямые коньковые планки. Для первого типа необходим монтаж конусных или плоских полукруглых заглушек.

Во время монтажа коньковой планки неминуемо появляются зазоры между гребнями кровельного материала и крепежными полками. Изготовители металлочерепицы советуют заделывать их утеплителем. Тем не менее, такой подход ухудшает вентиляцию. Для устранения такой проблемы можно провести монтаж вспомогательных скатных или коньковых точечных аэраторов.

Уплотнительный материал клеится к коньковой планке или листам кровельного покрытия. Далее устанавливают планку, крепя ее при помощи саморезов в верхушку волны. Фиксацию также можно осуществить через обрешетку.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
