Карнизная планка для металлочерепицы – устройство, методы установки

Материалы и габариты

Для изготовления этого вида планки применяется тот же материал, что и для металлочерепицы – оцинкованная сталь, с различным покрытием:

Пурал, продляющий срок службы до 50 лет. Для изготовления этого покрытия используется полиуретан, с добавлением полиамида и акрила. Материал, обработанный пуралом, устойчив к воздействию ультрафиолетом, химическими веществами, кислотами и перепадам температур. Особенно хорошо он зарекомендовал себя при использовании в морском климате. Единственный недостаток карнизных планок, покрытых пуралом, это дороговизна.
PVDF – до 40 лет. Эта защитная основа изготовлена из поливинилфторида, с небольшим добавлением акрила. Эффективно оберегает сталь, как от механических, так и немеханических повреждений. Не выгорает под воздействием прямых солнечных лучей.
Полиэстер – до 20-25 лет. Самое дешевое покрытие для оцинкованной стали, поэтому самое востребованное. Тем не менее, полиэстер хорошо справляется со своими функциями. Он эффективно защищается металл от коррозии, перепадов температур и воздействия ультрафиолетом. Основным недостатком этого материала является его низкая устойчивость к механическим повреждениям

Поэтому при монтаже свеса, покрытого полиэстером, следует соблюдать осторожность.

Менее популярные покрытия, используемые для карнизных планок, это матовый полиэстер и пластизол.

Стандартная длина изделия составляет 50-60 см, но в строительных магазинах встречаются планки длиной более 2 м. Изгиб может быть от 90 до 135°, толщина металла от 0,4 мм.

Если стандартные размеры не устраивают покупателя, то можно заказать планку необходимой длины у производителя.

Особенности крепления

Чтобы изделие вне зависимости от качества изготовления исправно выполняло возложенные на него функции, его необходимо не только правильно подобрать, но и установить. В случае с планкой необходимо знать особенности выполнения ее монтажа:

Начинать крепление этого изделия необходимо только после завершения установки лобовой доски. В качестве крепежных элементов используются саморезы или оцинкованные гвозди. Установка лобовой доски осуществляется непосредственно к торцам стропил

Очень важно, чтобы она была закреплена ровно. Это в дальнейшем значительно облегчит вам выполнение работы по монтажу планки.
На следующем этапе выполняется обшивка лобовой поверхности шпунтовой доской

При наличии желания и возможности в качестве материала можно использовать профлист или сайдинг.
Далее необходимо закрепить к стене дома деревянный брус. Он будет выступать в качестве страховочной опоры и позволит правильно выполнить установку планки.
Дальнейший ход монтажных работ будет зависеть от того, оборудована ли ваша крыша системой водостока. При наличии таковой вам придётся первоначально установить кронштейны для фиксации желобов и труб. Обычно их монтаж производится напрямую к торцам стропильных ног. Но допустим вариант, когда их крепят к лобовой доске.
Затем можно переходить непосредственно к креплению планки. Для ее установки рекомендуется использовать саморезы или кровельные гвозди. Устанавливают планку, соблюдая шаг 20−30 см. Крепежные элементы рекомендуется размещать в шахматном порядке.
Во время монтажа необходимо следить, чтобы между планками не было зазора. Либо их можно уложить просто встык. Если же вы хотите обеспечить максимальную защиту этому элементу, то рекомендуется его укладывать внахлёст. При этом способе монтажа следующую планку необходимо размещать с заходом на предыдущую не менее, чем на 3−5 см. Нахлест делают только в сторону стока.

После выполнения всех перечисленных этапов можно начинать непосредственную укладку и кровельного материала

Но будьте очень аккуратны во время монтажа, поскольку по неосторожности вы можете повредить защитный слой карнизной планки. Особенно если вы используете недорогие оцинкованные изделия

Если оставить этот момент без внимания, то планка потребует замены раньше положенного срока.

В процессе монтажа кровельного «пирога» уделите особое внимание гидроизоляционной плёнке. Ее желательно укладывать непосредственно под металлочерепицу

Технология монтажа требует, чтобы материал заходил на планку. Так вы обеспечите беспрепятственный сток влаги в виде конденсата с крыши.

Ещё необходимо учесть, что пленка гидроизоляции не должна выходить за границы кровельного материала. Иначе она будет регулярно подвергаться воздействию ультрафиолетового излучения и очень скоро потребует замены. По этой причине ее следует целиком размещать под кровлей.

Монтаж металлочерепицы является очень сложной задачей не только для частного застройщика, но и даже для опытного специалиста. Ведь недостаточно только правильно выбрать кровельный материал. Нужно также надлежащим образом выполнить его монтаж.

В соответствии с принятой технологией, крепить металлочерепицу необходимо обязательно с использованием определенного набора доборных элементов.

В их числе должна присутствовать и карнизная планка, которая играет важную роль в обеспечении надежной защиты здания. Поэтому нежелательно проводить монтажные работы без подобных изделий, если вы не хотите через пару лет проводить незапланированный ремонт своей кровли.

Только при использовании всего набора доборных элементов можно обеспечить правильное выполнение кровлей своих функций. Поэтому после того, как вы выберете кровельный материал, вам сразу же нужно решить вопрос и с доборными элементами. В случае с планкой это играет особую важную роль, поскольку этот элемент помогает защитить конструкцию крыши от проникновения влаги.

Здесь важно не только правильно рассчитать ее размеры, но и изучить другие важные характеристики, в том числе и тип используемого защитного покрытия. Учитывая, что большинство частных застройщиков обо всех этих нюансах не знает, лучше всего подбирать доборные элементы при непосредственном участии специалиста, а также и проводить в его присутствии саму работу по монтажу

Правила и требования к укладке металлочерепицы

Чтобы монтаж металлочерепицы своими руками прошёл без ошибок, следует соблюдать следующие правила:

  1. Листы материала укладываются двумя методами: с левой стороны на правую и наоборот. В первом варианте обязательно накладывается предыдущий лист. Во втором – укладка каждого следующего листа осуществляется внахлёст на предыдущий элемент.
  2. Каждый лист не крепится сразу и целиком. Перед прикручиванием материала уложите 3-4 листа и немного прихватите их крепежами для фиксации. Удостоверьтесь, что они занимают правильные позиции, при необходимости подровняйте их. Для финального крепежа применяется один саморез. И он пронизывает все листы.
  3. На эксплуатационный период кровли серьёзно влияет качество применяемых саморезов. Используйте оцинкованные изделия со специальными уплотнителями на головках. Они герметично закроют все отверстия при полном закручивании самореза в отверстие.
  4. В тех участках, где один крепёж фиксирует одновременно несколько листов, возникает уплотнение. Для его сглаживания срежьте часть угла, либо выпрямите капиллярную ямку, устроенную под линией штамповки.
  5. Фиксация торцевых планок происходит внахлёст – 2 см. Параметр волны подгоняется под ширину ската. Иначе на фронтоне окажется гребень.
  6. Карнизная планка также имеет нахлёст. Он составляет 10 см и находится на нижнем обрешёточном бруске. К нему планка фиксируется гвоздями.
  7. Кровельную планку и лист черепицы должен отделять слой уплотнителя.
  8. Компоненты, сосредоточенные ниже конька, обустраиваются с помощью одномодульных листов. Для трубы и оконного проёма необходимо по 2 штуки.
  9. При наличии покатого ската крыши монтируется аэроролик. Он устраивается между металлочерепицей и планкой конька. Благодаря этой мере под конёк не попадут осадки.
  10. Конёк фиксируется к планкам, находящимся в торце общей конструкции. При расчётах учитывается требующийся выступ (2-3 см). Если конёк плоский, то крепление устраивается внахлёст. При работе с полукруглыми аналогами крепёж основывается на линии профиля.

Конструкция и принцип работы

Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.

Конструкция капельника

Принцип работы капельника следующий:

  • влага по кровле попадает на этот элемент;
  • стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.

Исходя из конструкции, капельники разделяются на виды:

  • карнизные;
  • фронтонные.

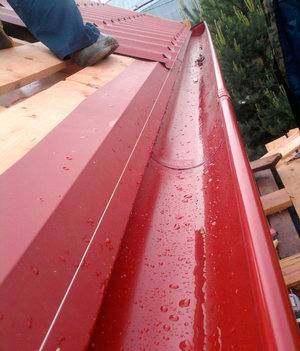

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.

Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.

Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

Конструкция карнизной планки

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.

Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Резюмируем главные моменты: капельник выводит конденсат со слоя гидроизоляции и крепится под него, а карнизная планка выводит воду снаружи крыши и устанавливается под слой кровли. Капельник защищает фасад дома, карнизная планка – собственно кровлю. Фото поможет разобраться в нюансах размещения элементов.

Торцевая планка для металлочерепицы: размеры и монтаж

Торцевая, или фронтонная планка для металлочерепицы крепится к ветровой доске и служит для защиты фронтонного свеса скатной кровли от дождя, ветра и снега. Кроме того, она имеет и эстетическую функцию, прикрывая от взгляда край кровельных листов, обрешетку и стропила.

Правильное крепление торцевой планки металлочерепицы позволит существенно продлить срок службы крыши и повысить ее герметичность.

Конструкция и назначение

Торцевая планка для металлочерепицы производится из того же материала, что и основной кровельный лист. Это оцинкованный тонколистовой прокат, покрытый грунтом, краской и защитным полимерным слоем. Она подбирается под цвет металлочерепицы, поэтому лучше покупать кровельный лист и доборные элементы от одного производителя.

Планка представляет собой продолговатый лист металла, согнутый вдоль длинной стороны. Края его отбортованы, на верхней и нижней кромке отогнуты небольшие юбки, отводящие воду от стены.

Основная функция фронтонной планки – закрыть подкровельное пространство с торца ската от воздействия атмосферных явлений. Ветер, задувая под профиль, создает подъемную силу и постепенно расшатывает крепление листов. Свободная циркуляция воздуха также повышает уровень тепловых потерь. Дождь и снег, попадающий под листы при сильном боковом ветре, повышает влажность и создает условия для гниения и возникновения плесени.

Кроме защитной, торцевая планка для металлочерепицы несет и эстетическую функцию. Она закрывает от взгляда неприглядные внутренности фронтона: изнанку листов, доски обрешетки и мембраны гидроизоляции. Торцу кровли придается завершенность и четкие линии.

Установка торцевой планки на металлочерепицу необходима в любом климате. Без нее сокращается срок службы кровли, в линия торца выглядит неаккуратной.

Размеры торцевой планки

Большинство производителей выпускают элементы стандартных размеров:

  • толщина листа: 0,4-0,6 мм,
  • длина: 2000 мм,
  • ширина: 60-150 мм
  • высота: 40-90 мм,
  • длина юбки: 18 мм
  • угол верхней юбки: 135 о ,
  • угол нижней юбки: 45 о .

При желании можно заказать у производителя планку торцевую и по индивидуальным размерам.

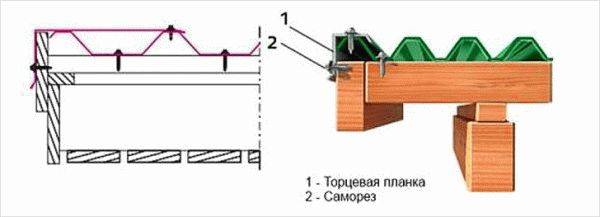

Монтаж торцевой планки на металлочерепицу

Как установить торцевую планку?

Установка начинается на этапе проектирования. Нужно предусмотреть короб подшивки свеса и фронтонную доску, к которой и будет крепиться элемент. Торцы досок обрешетки должны быть выровнены, и к ним закреплена фронтонная доска. Как правильно подойти к процессу? Действовать нужно в такой последовательности:

  • монтаж торцевой доски металлочерепицы и подшивка свеса,
  • установка металлочерепицы (кроме конька),
  • монтаж торцевой планки металлочерепицы.

Начинают его с нижнего среза ската. Первый элемент тщательно выравнивают относительно кромки фронтона. Как крепить деталь? На одну сторону планки достаточно 4-5 кровельных саморезов. Они завинчиваются в волну металлочерепицы, а боковая поверхность крепится к фронтонной доске.

Важно! Следует использовать шуруповерт с регулируемым крутящим моментом. Перетянутые саморезы будут деформировать лист, а недотянутые позволят ему хлопать на ветру

Это может привести к отрыву детали и ее падению.

Далее вдоль кромки изделия натягивают разметочный шнур до конька крыши. Ориентируясь на него, крепится следующий элемент с нахлестом в 10-15 см, в зависимости от угла уклона ската. Последняя деталь обрезается по размеру так, чтобы сформировать коньковый узел. В случае прямого конька боковая часть планки будет играть роль торцевой заглушки. Для полукруглого или фигурного конька применяется специальная заглушка.

Установка торцевой планки на металлочерепицу – относительно несложная работа. Она вполне по плечу домашнему мастеру, владеющему общестроительными навыками

В ее ходе важно соблюдать аккуратность, ставить элементы, ориентируясь по разметочному шнуру и не допускать перекоса деталей. Тогда кровля из металлочерепицы будет служить долго и надежно

При работе на кровле необходимо соблюдать правила техники безопасности, использовать исправные лестницы, страховочный пояс, каску и нескользящую обувь.

Теги: #Как крепится ветровая планка

Функции карнизной планки

Карнизная планка для кровли является типичным представителем доборных элементов.

Она представляет собой важный продольный компонент в устройстве крыши. Кроме функции декорирования она оберегает целостность самой кровли и предохраняет ее от повреждений. Карнизная планка монтируется после того, как будет готова обрешетка на стропильной конструкции и под нее будет подведен гидроизолирующий материал.

  • Она защищает от промокания лобовую доску карниза при выпадении атмосферных осадков;
  • Предотвращает попадание влаги под кровлю и во внутренние помещения;
  • Придает завершенный привлекательный вид всей конструкции;

Схема в разрезе

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.

Металлочерепица: планка торцевая формирует собой защитную боковую грань между коньком и карнизом крыши

Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части. Перекрытием торца торцевая планка несет двойную функцию:

  1. Защищает обрешетку от промокания.
  2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

  1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

Кроме того, практикуется и одновременная установка досок обоих типов, что позволяет укрепить данный кровельный узел.

  1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски. К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
  2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба. Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
  3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы. Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

Наращивая карнизную планку, следует обеспечить нахлест не больше 100 мм. Устройство торцевой планки.

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками .

Устройство торцевой планки производится следующим образом:

  1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
  2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
  3. Нахлест при наращивании планки предусматривают до 50 мм.
  4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

Монтаж листов металлочерепицы

Технология укладки металлочерепицы – видео о которой легко можно найти в сети, выполняется по следующим правилам:

Для начала выбирают сторону, с которой будет начат настил покрытия

Как правило, для многих видов металлочерепицы неважно, с какой стороны будет начинаться укладка. Но у некоторых видов материала имеет место капиллярная канавка, которая служит для отвода воды и расположена с левой стороны

По этой причине, если монтаж производят справа налево, последующим листом накрывают одну волну предыдущего. Таким образом, закрывается капиллярная канавка с левого бока. Тем не менее при монтаже в противоположном направлении необходима подгонка следующего листа под волну уложенного. Если же капиллярная канавка расположена с другой стороны (такое тоже бывает), то, соответственно, процесс производят наоборот.
Каждый лист выравнивают относительно карниза независимо от сложности исполнения ската. За карниз выпускают 5 см материала.
Далее выполняют крепление листов. В местах прилегания листа к обрешетке вкручивают саморез в прогиб волны. Со стороны торцевой доски листы крепят в каждую волну. В нижний брус обрешетки саморезы вкручивают над ступенькой через одну волну. К остальным брускам обрешетки листы прикручивают ближе к ступени снизу. Как правило, на 1м.кв. приходится 6-8шт саморезов.

Схема установки листов металлочерепицы

  • Дополнительные элементы прикручивают к каждой поперечной волне либо гребню продольной волны. При закручивании саморезов используют шуруповерт.
  • По необходимости листы металлочерепицы ножовкой либо ножницами по металлу или же электрическим лобзиком с полотном для металла.

Более подробно с процессом познакомит следующее видео: укладка металлочерепицы.

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

  • защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
  • дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
  • крепление софитов, если таковые предусмотрены в конструкции кровли;
  • декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Монтаж карнизной планки

Рекомендуемые размеры карнизной планки указаны на фото. На кровельные свесы карнизные планки устанавливают с нахлестом элементов не менее 50 мм.

Рекомендуется перед окончательной фиксацией гвоздями наметить их положение метчиком или зафиксировать края, забив «первый» и «последний» гвозди наполовину, и убрав их после пробивки примерно четверти длины элемента.

Планка фиксируется ершенными гвоздями с широкой шляпкой

Гвозди забиваются в шахматном порядке с шагом в ряду 12–15 см.

От нижнего края гвоздей до ребра планки (края свеса) рекомендуем отступить 2,5–3 см. Такое расстояние позволит впоследствии надежно прикрыть шляпки черепицей. От верхнего края можно отступить 1–2 см.

Если кровля шатровая или вальмовая, т. е. фронтонов нет, самым сложным этапом станет монтаж карнизной планки на внешних углах. Самый изящный вариант — раскроить угловые элементы, как указано ниже

Обратите внимание: расстояние от центра будущего угла до отрезов рассчитывается в зависимости от угла наклона кровли. Язычок при формировании угла немного подгибают вниз

Место стыка после формирования углов и установки планки фиксируют гвоздями.

Разметка развертки угла Выполнение центрального разреза, где будет место сгиба капельника
Выполнение подгиба Гибка планки для создания нахлёста

     Удаление лишнего элемента сбоку от будущего места сгиба Угловой элемент, сформированный на основе карнизной планки

Особое внимание при монтаже нужно уделить ендовам. Здесь для более надежной защиты желательно подкроить язычки и «хвосты», затем согнуть язычки планки так, чтобы можно было уложить их с перехлестом.

Снегозадержатель и ограждение кровли

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и вида черепицы. Крепление производится к обрешёточному профилю через лист металлочерепицы и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5×25 мм для металлической обрешётки и 5,5×60 мм для деревянной обрешётки. Крепить кровельное ограждение к одному листу металлочерепицы запрещается. Между собой секции ограждения крепятся на болтовые соединения.

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм (по осям профилей обрешетки). Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну, другим– к другому обрешеточному профилю через уплотнительную прокладку и лист металоочерепицы (см. рис. 38).

Крепить кронштейн снегозадержания к одному листу металлочерепицы запрещается!

Шаг установки кронштейнов снегозадержания зависит от снегового района строительства, конструкции кровли, крепёжного элемента. Разработаны рекомендации по расчету шага установки кроншейнов. Расчет выполнен исходя из применения саморезов диаметром 4,8 мм. Глубина погружения саморезов показана на рис. 39.

В местах скопления снежных масс рекомендованное расстояние между кронштейнами следует уменьшить в 1,5 раза.

Программа по расчету снегозадержателей доступна в формате HTML данной инструкции.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

  • Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
  • Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
  • Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
