Монтаж металлочерепицы Монтеррей + пошаговая инструкция

Снеговой барьер

Снеговой барьер рекомендуется устанавливать для безопасной эксплуатации крыши в местах нежелательного схода снега, например над пешеходными проходами, проездами, над мансардными окнами, в многоуровневых крышах.

Снеговой барьер (2) монтируется под третьей поперечной ступенькой параллельно карнизу. При длине ската более 3 м рекомендуется снеговой барьер (2) усиливать уголком барьерным (3). Снеговой барьер крепится длинными саморезами 4,8х80 к обрешетке в верх каждой волны. Нижний край снегового барьера крепится вверх каждой второй волны саморезами 4,8х35. При длине ската более 6 м рекомендуется устанавливать дополнительный снеговой барьер посередине ската. Кроме снегового барьера можно использовать трубчатый снегозадержатель, который монтируется согласно инструкции производителя.

Укладка металлочерепицы

Прежде чем монтировать кровлю, крышу проверяют на предмет возможных перекосов. По необходимости дефекты устраняют, а также выполняют проверку правильности формы и геометрических размеров крыши.

При этом производят замеры диагоналей скатов. Возможные перекосы также подлежат исправлению.

Итак, кроем крышу металлочерепицей своими руками по следующим правилам:

Минимальный уклон кровли из металлочерепицы должен составлять 14 градусов.
Если расстояние от карниза до конька ската находится в пределах 6м, то настил может быть выполнен в один лист, если же данное расстояние превышает 6 метров, то рекомендуется стелить покрытие в два листа с нахлестом между ними в 10 см.

  • Как правило, производят предварительный расчет количества листов материала, а также их размеров, после чего передают заказ фирме-продавцу, а последняя согласно полученным данным подготавливает и поставляет уже готовые к монтажу материалы.

  • Кровля крыши металлочерепицей своими руками предполагает демонтаж прежнего кровельного покрытия.
  • Перед началом кровельных работ сквозь крышу выводят все вертикальные проходки, такие как дымоходные и вентиляционные трубы и прочие.
  • Одновременно с кровельными работами не следует параллельно проводить другие виды внешних работ по облагораживанию дома, поскольку брызги раствора или краски могут попасть на кровельное покрытие, чем испортят внешний вид настила.
  • При организации водостока с крыши предварительно требуется смонтировать держатели для желоба.
  • Перед тем, как правильно крыть крышу металлочерепицей, следует грамотно подготовить материал.
    Резку листов производят ручными или электрическими ножовками (ножницами) по металлу. Другие средства, например болгарку с насадкой из абразивного материла, использовать запрещается.
  • Установку листов черепицы начинают с торца ската. Если же крыша шатрового типа, то их монтируют, начиная с наиболее высокой точки, по обе ее стороны.
  • Листы могут укладывать, начиная как с левой, так и справой стороны скаты. При укладке с левой стороны монтаж каждого последующего листа должен производиться с его подкладкой под последнюю волну установленного перед ним.
  • Первый лист укладывают по карнизу и крепят его с выступом в 40 мм.
  • Крепление листов осуществляется шурупами 35*4,8 мм в углубления между волнами листов ниже поперечного выступа и перпендикулярно плоскости листа.

  • В качестве инструмента для ввинчивания самонарезающих шурупов может служить обычный шуруповерт либо дрель со специальной насадкой.
    С целью облегчения крепления, а также для большей точности места установки крепежей можно накернить.
  • На каждый квадратный метр покрытия используют по 6-8 шурупов.
  • Листы металлочерепицы прикрепляют в местах их прилегания к обрешетке. Такой способ обеспечивает отсутствие рычага между точками крепления и приложения усилий к крепежному элементу.
  • Листы нижнего ряда привинчивают к обрешетке над поперечным выступом в каждое второе углубление. Черепица следующего ряда крепится под выступом как можно ближе к нему.
    Это обеспечит незаметность головок шурупов из-за их практически постоянного пребывания в тени.
  • Для достижения более качественного прилегания рядом лежащих листов рекомендуется смещение центров крепежей в стыкуемых волнах на 5 мм (нижнего листа от нахлеста, верхнего – к нему).
    Нижний лист при этом будет плотнее прижат к верхнему.

Более наглядная инструкция о том, как правильно покрыть крышу металлочерепицей – видео, представленное в конце статьи.

Монтаж доборных элементов

Доборные элементы предназначены для герметизации стыков, сочленений и примыканий кровли, придания ей законченного облика. Для каждого вида и цвета черепицы выпускают соответствующие профили. Изготавливают их из того же стального листа с защитным покрытием.

Для оформления крыш используют:

  • Карнизные планки — капельники, устанавливаемые по низу карниза. Служат для сбора конденсата из подкровельного пространства, защиты от дождя при боковом ветре. Элементы закрепляют саморезами к нижней доске обрешетки, которая должна быть на 10-15 мм толще остальных. Свесы кровли подшивают софитами или профилями.
  • Торцевые планки — защищают фронтон крыши от порывов ветра. Их еще называют ветровыми или фронтонными. Верхнюю часть крепят к металлочерепице, нижнюю — к ветровой доске.
  • Коньковая планка — профиль для оформления вершины крыши круглой, треугольной, трапециевидной или прямоугольной формы. Для плотного примыкания к фигурной черепице добор уплотняется поролоном. Он пропускает воздух, но создает барьер для птиц или насекомых. Планки комплектуются заглушками, повторяющими форму торцевого отверстия. По длине стыкуются внахлест или замковым креплением.
  • Ендовы — фигурные планки, предназначенные для отведения атмосферной влаги, стекающей с поверхности крыши, и декоративного оформления стыка сверху.

Герметизацию стыков, мест расположения мансардных окон или коммуникаций выполняют планками, пристенными профилями, наружными примыканиями и проходными элементами. Для защиты от схода больших пластов снега на скаты устанавливают уголковые, трубчатые или решетчатые снегозадержатели.

Монтаж карниза для металлочерепицы

К обустройству карнизного узла приступают после завершения работ по установке стропильных балок. Для того чтобы карниз получился ровным, без волны и уклонов по горизонту, стропила зачищают и выравнивают под набивку планок контробрешетки.

Монтаж деревянного основания

К сборке карнизного свеса можно приступать после того, как будут усилены концы стропил, для этого по линии свеса нашиваются без зазора две горизонтальные доски.

Вертикальную поверхность торцов стропил зашивают лобовой доской.

Установка главных деталей карнизного свеса

После того как лобовая доска установлена на свое место, необходимо набить металлическую планку капельника. Это главный элемент карниза, так как по капельнику из-под металлочерепицы удаляется избыток конденсата.

Планку укладывают на лобовую доску и обрешетку отогнутой кромкой вниз и крепят к деревянному основанию саморезами и шуруповертом. Следующим этапом на поверхность основания укладывается пароизоляционная мембрана, ее край должен полностью заходить на отогнутую полку капельника. Полотно крепят на двухсторонней клейкой ленте.

Поверх пароизоляции укладывают рейки контробрешетки, чтобы древесина не порвала полотно, опорную поверхность планок подшивают ленточным уплотнителем.

Далее вдоль нижней кромки карнизного свеса нашивают две горизонтальные планки или брусы, того же сечения и размеров, что и элементы контробрешетки.

Этот этап завершается укладкой реек обрешетки, и можно приступать к установке креплений водостока и карнизной планки.

Завершающий этап

Так как изготовление системы водоотведения требует подвеса приемных желобов, перед установкой карнизной планки на свес необходимо закрепить монтажные крюки. Они крепятся саморезами прямо к двум нижним рейкам обрешетки карнизного свеса.

Понятно, что уложенные на бруски держатели будут выступать над поверхностью обрешетки, чтоб спрятать их, приходится укладывать еще один ряд деревянных реек. На крюки крепится водоотводящий желоб, а поверх только что уложенных брусков-накладок устанавливается карнизная планка кровли из металлочерепицы.

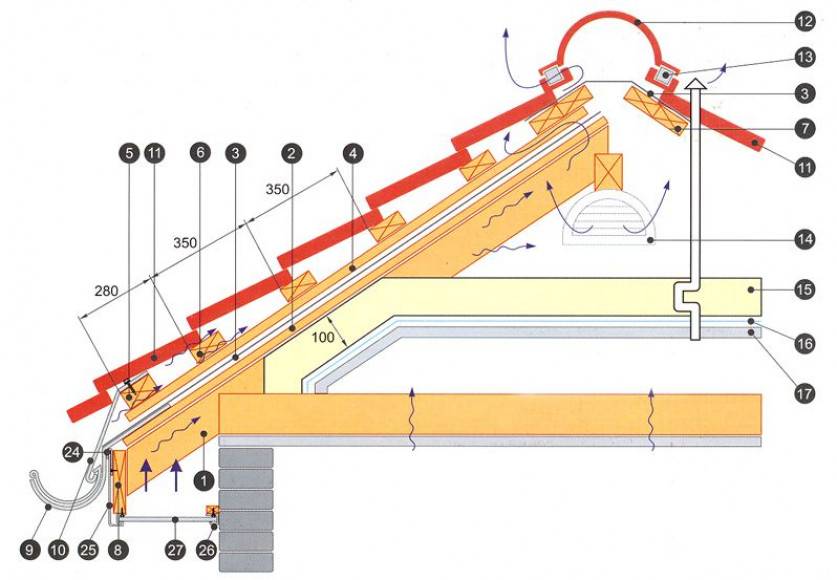

Структура кровельного «пирога»

Основой для создания кровли из металлочерпицы является стропильная система. В двускатной (или двухскатной, как ее чаще называют в обиходе) крыше стропильная система имеет наиболее удобную для монтажных работ конфигурацию, поскольку образует лишь две плоскости.

Поверх стропильной системы уложен слой гидроизолирующего материала (3). Без него конденсирующаяся на листе металлической кровли влага будет впитываться в деревянные конструкции под кровлей, разрушая их. Помогает гидроизоляция и в тех случаях, когда кровля начинает подтекать.

На гидроизолирующий материал по стропилам крепятся вертикальные рейки – контробрешетка (4). Их назначение состоит в организации вентилируемого пространства между гидроизоляцией и обрешеткой.

Далее следует горизонтальная обрешетка (6) из брусков или досок. Она помогает равномерно распределить вес листов металлочерепицы (11), которая выступает в качестве самого верхнего слоя.

Подготовительный этап работ

Цветовая гамма металлочерепицы монтеррей

Перед тем, как монтеррей металлочерепица будет уложена на кровлю, необходимо провести работы по подготовке.

  • Если металлочерепица будет укладываться на крышу при ремонте кровли, то необходимо сначала удалить старое покрытие кровли.
  • Далее следует проверить правильность формы скатов (это необходимо сделать и на новых скатах при строительстве дома). Для проверки следует произвести замеры длины и ширины ската. При выявлении небольших отклонений следует выправить ситуацию при помощи доборных элементов.
  • Следующий этап – установка внутренней кронобрешетки. Для этого на стропильные ноги набиваются бруски сечением 50 мм.
  • Поверх контробрешетки настилается гидроизоляция. Раньше для этих целей использовали материал типа рубероида, сегодня применяют более современные материалы – гидроизоляционные микроперфорированные пленки. Их укладывают достаточно свободно, с небольшим провесом, но так, чтобы пленка не касалась утеплительного материала.
  • Поверх гидроизоляционной пленки строится наружная контробрешетка, способ строительства аналогичен устройству внутренней обрешетки.
  • Теперь нужно построить обрешетку – конструкцию, на которую будет укладываться монтерей металлочерепица. Для строительства используются доски, которые обязательно должны быть обработаны антисептиком для древесины.
  • Размер досок для строительства обрешетки – 32 на 100 мм (при условии шага расположения стропил до 900 м, если эта величина больше, то требуется брать доски большего сечения). Для укладки первой от карниза обрешетины используют доски, сечение которых на 15 мм больше, чем остальные.
  • При выборе шага расположения досок обрешетки учитывают размеры металлочерепицы монтерей. Расстояние между первой от карниза и второй обрешеткой составляет 280-300 мм, а шаг расположения остальных равен шагу волны металлочерепицы, в зависимости от вида выбранного материала.
  • В самых сложных узлах кровли (в местах образования внутренних углов, в местах выхода дымоходных труб и пр.) монтируется сплошная обрешетка.
  • Во внутренних углах устанавливают внутренние ендовы (готовый элемент кровли, устанавливается с нахлестом 100 мм), а на местах выхода дымоходов – монтируют внутренние фартуки, используя планки примыкания.
  • При установке торцевой планки следует учесть, что планка должна подниматься над плоскостью обрешетки на высоту профиля волны металлочерепицы. Если выбрана монтеррей металлочерепица — размеры этого выступа составляют 40 мм.

Монтаж металлочерепицы Металл Профиль Монтерроса, Монтекристо, Трамонтана

  1. Главная
  2. Инструкции по монтажу

Монтаж металлочерепицы МП Монтерроса, Монтекристо, Трамонтана

Укладка листов металлочерепицы

При длине листов металлочерепицы, равной длине ската (Рис. 1)

Первый лист металлочерепицы выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька.

Рис.1

Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

Третий лист монтируют аналогично второму. Скрепленные между собой три листа выравнивают параллельно карнизу крыши.

Листы соединяют саморезами в крайнюю верхнюю часть волны или в торец профиля (Рис. 5) так, чтобы они не были прикручены к обрешетке и могли при этом соединять листы друг с другом. Шаг крепления через 1 волну (Рис.6).

Рис.2

При длине листов металлочерепицы меньше длины ската осуществляется их стыковка по длине (Рис. 2).

Первый и четвертый лист металлочерепицы скрепляют между собой, выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька.

Рис.3

Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

Третий лист монтируют аналогично второму. Скрепленные между собой четыре листа выравнивают параллельно карнизу крыши.

Листы соединяют саморезами в крайнюю верхнюю часть волны или в торец профиля (Рис. 5) так, чтобы они не были прикручены к обрешетке и могли при этом соединять листы друг с другом. Шаг крепления через 1 волну (Рис.6).

Рис.4

ВНИМАНИЕ! Самонарезающие винты, соединяющие листы металлочерепицы в продольном направлении необходимо смещать относительно края листа металлочерепицы на расстояние 20 – 25 мм (см. Рис

5).

Крепление листов металлочерепицы

Крепление металлочерепицы осуществляется самонарезающими винтами с ЭПДМ-прокладкой. Количество саморезов 6-8 шт. на кв. м.

Рис.5

Низ листа металлочерепицы прикрепляют саморезами в прогиб волны в местах прилегания к обрешетке через 1-2 волны, но не менее 2 шт. на ширину листа (Рис. 3).

В местах стыковки листов саморезы крепятся в крайнюю верхнюю часть волны или в торец профиля с шагом через 1 волну (Рис. 6).

Рис.6

Основное крепление листа осуществляется в крайние прогибы волн листа в шахматном порядке (Рис. 4), при этом на профилях МП  Трамонтана и МП Монтекристо центральная волна не закрепляется, в отличие от МП Монтерроса, которая имеет 4 волны. Самонарезающие винты располагаются в прогибах волн на расстоянии 10 мм от ступеньки.

Условные обозначения параметров металлочерепицы:

ТРАМОНТАНА

МОНТЕКРИСТО

МОНТЕРРОСА

Расчет металлочерепицы

Подсчет необходимого количества материала для строительства крыши производится так (или воспользуйтесь онлайн-калькулятором):

  • Вычисляется площадь каждого ската.
  • Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
  • Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
  • Подсчитывается количество листов в ряду.
  • Количества рядов и листов в ряду перемножаются.

При подсчете количества листов в ряду нужно иметь в виду величину перехлеста, которая может достигать 15-20 сантиметров.

Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

Расчет кровли

Монтаж металлочерепицы — пошаговая инструкция

Как правильно покрыть крышу металлочерепицей своими руками? Первым шагом является обустройство стропильной системы.

Именно на ней будут закрепляться все прочие элементы кровли. Система сооружается из деревянных балок, при этом их размер превосходит габариты брусков обрешетки.

Самыми главными элементами стропил являются:

  • Мауэрлат. Это точка опоры конструкции.
  • Стропильные ноги. Они держат на себе обрешетку и опираются на мауэрлат.
  • Стойки. Усиливают опору стропильных ног.

Крепление стропил к стене осуществляется с помощью так называемых шинок. Это полоски из металла, которые связывают две конструкции гвоздями или саморезами.

Далее устанавливаются основные изолирующие слои: утеплитель, паро- и гидроизоляция. Гидроизоляционная пленка или мембрана накладывается на стропильную систему и скрепляется с ней степлером. Теплоизоляция размещается в ячейках, образуемых пересечениями стропильных балок, и фиксируется с помощью проведенных наперекрест шнуров в нижней плоскости стропил.

Установка стропил

После завершения монтажа защитных конструкций можно приступить к установке обрешетки, на которую, в последствии, мы будем укладывать кровельное покрытие. Она накладывается поверх стропил и гидроизоляционного слоя и прикрепляется на саморезы к этим конструкциям.

ОБРАТИТЕ ВНИМАНИЕ!

Перед началом монтажа обрешетки нужно покрыть все деревянные материалы кровли антисептическими препаратами и дать им высохнуть. Не забудьте выбрать угол наклона кровли.

Установка металлочерепицы своими руками:

К лобной доске прикрепляется карнизная планка, обеспечивающая защиту кровли от воздействия ветра.
При выполнении работ всегда учитывается необходимость в обеспечении хорошей естественной вентиляции пространства. Для этого нужно оставлять зазоры между всеми слоями кровельного пирога. Основой естественной вентиляции является возможность свободной циркуляции воздуха под коньком крыши.
Последним этапом является установка металлочерепицы. Нужно учитывать, что листы должны выступать за края обрешетки на 5 сантиметров и выравниваться горизонтально по карнизной линии.

Коньковая планка прикрепляется на дополнительные две доски, которые устанавливаются на стыках двух скатов при монтаже обрешетки

Такие меры необходимы для обеспечения дополнительной устойчивости важного конструктивного элемента к негативным воздействиям.

схема укладки металлочерепицы

Укладка металлочерепицы вокруг дымохода требует дополнительной осторожности. Во-первых, его необходимо предварительно отштукатурить

Во-вторых, вокруг него нужно установить доски, прикрепляемые к обрешетке. В-третьих, черепица обрезается на 15 сантиметров со всех сторон, выходящих на дымоход.

Устройство обрешетки

Схема обрешетки

Супермонтерей металлочерепица требует устройство обрешетки. Для этого берутся бруски 50х50 мм или доска 32х100 мм.

На гидроизоляционный слой сначала прибиваются контррейки, а потом уже доски обрешетки.

Первая доска от карниза должна быть толще других на 15 мм. Вторая доска монтируется от нижней кромки первой на расстоянии 300 мм, последующие — 350 мм.

При большом шаге стропил для обрешетки используются доски с большей толщиной.

На ендовах, по периметру слуховых окон, дымоходов и мансардных окон стелется сплошная обрешетка.

По сторонам от конька монтируется две дополнительных доски.

Как правильно провести монтаж кровельного покрытия

Подготовка к укладке

Когда обрешетка готова, приступают к установке дополнительных элементов. По периметру на саморезы прикручивают держатели для водостока. Пространство вокруг печных труб закрывают планками примыкания. Сверху на них надевают специальные фартуки. Они также используются для фиксации торцевых и карнизных планок, выступающих на 4 см. Карнизные планки укладывают с нахлестом около 10 см. Параллельно проводится отделка ендов.

Необходимые инструменты

  • Комплект с удаленной защитной пленкой.
  • Ножницы для резки металла. Применять болгарку можно только на низких оборотах, так как искры могут повредить внешний полимерный слой.
  • Молоток.
  • Отвертка или шуруповерт.
  • Фломастер и шнур для разметки.
  • Строительный уровень или рейка, с помощью которой можно проверять, есть ли перекосы.

Последовательность действий

Листы монтируются снизу по направлению к коньку. Можно двигаться не только по вертикали, но еще и по горизонтали — это не имеет большого значения. Перемещаясь справа налево, каждую последующую деталь подкладывают под предыдущую, чтобы получался нахлест не менее 8 см. По вертикали наглеют должен быть равен длине кромки (от 8 до 15 см). Величина зависит от шага гребней. Двигаясь в обратном направлении, последующий элемент кладут на предыдущий, чтобы образовывался такой же стык.

Стандартный размер листа металлочерепицы

Размер листа металлочерепицы для крыши поставляется длиной от 0,5 до 6 метров и шириной от 1,16 до 1,19 метров.

Важной характеристикой является высота волны. Наиболее распространенной является металлочерепица Рукки с высотой волны 50 миллиметров

Величина шага, как правило, стандартная и составляет 185 миллиметров.

Более высокая черепица, от 50 до 70 миллиметров, относится к группе «Элит» и стоимость её гораздо выше.

Металлочерепица покрывается специальным декоративным полимерным покрытием, несущим и защитные свойства. Толщина металлопроката варьируется от 0,37 до 0,75 миллиметров. Для защитных свойств лист, с двух сторон оцинковывается, покрывается грунтом и полимерным покрытием.

Металлочерепица Кантри из меди или алюминия обладает лучшими антикоррозийными свойствами, имеет больший срок службы, но её стоимость очень высока, в связи с чем, её применение мало распространено.

В настоящее время разрабатываются новые виды покрытия, различных добавок в существующие покрытия, позволяющие при уменьшенной толщине слоя добиться высоких защитных свойств.

Защитные декоративные покрытия тоже разнообразны и выбираются исходя из области применения черепицы, и как правило, не применяются в чистом виде. Производитель использует различные их комбинации, не раскрывая состава.

Среди всех кровельных материалов металлочерепица занимает одно из первых мест по своей популярности. И это неспроста. Достаточная прочность, устойчивость к атмосферным явлениям, широкий выбор расцветок, легкость монтажа, малый вес и значительный срок службы — все это делает металлочерепицу очень привлекательной при выборе материала для покрытия крыш в индивидуальном строительстве.

Металлочерепица настолько популярный материал, что ее можно приобрести в любом городе РФ. Напрямую от производителей металлочерепица в Екатеринбурге продается такими фирмами как ООО «Кровля Изоляция», Компания «Спецсталь», Компания «СТРОЙГИД ЕКАТЕРИНБУРГ» и другими.

По приемлемым ценам продается металлочерепица и в Перми. Прочитав данную статью вы узнаете о самых лучших фирмах, которые действует на пермском рынке.

Видео: технические параметры металлочерепицы «Монтеррей», «Каскад», «Памир», «Дюна»

Рекомендуем к просмотру видео, в котором рассказывается о характеристиках самой приобретаемой металлочерепицы.

Покрытие крыши металлочерепицей своими руками — пошаговая инструкция!

Металлочерепица имеет чрезвычайную популярность, ведь обладает существенными преимуществами перед остальными кровельными материалами. Используя металлочерепицу при покрытии кровли, вы обеспечите дому надежную защиту от агрессивного воздействия окружающей среды. Рассмотрим, как покрыть крышу металлочерепицей и что для этого потребуется.

Покрытие крыши металлочерепицей своими руками

Покрытие крыши металлочерепицей своими руками

Работы по укладке черепицы выполняются в следующем порядке.

Покрытие крыши металлочерепицей своими руками

Первый этап. Собственно, его мы уже рассмотрели выше – он заключается в установке карнизной планки к лобной доске обрешетки. Еще раз напоминаем про обязательный 12-сантиметровый нахлест.

Второй этап. Далее можно приступать непосредственно к укладке металлочерепицы. Стоит отметить, что технология укладки полностью зависит от типа кровли.

  1. В случае двускатной крыши начинать работу нужно с торца ската. Если было решено покрывать с правого ската, то каждый следующий лист устанавливается на крайней волне предыдущего. Но если материал ложится с левого торца, то новый лист устанавливается под крайней волной находящегося перед ним.
  2. Шатровую крышу нужно покрывать с самой верхней точки, постепенно опускаясь (тут все дело в особенностях геометрической формы шатровой кровли).

Все листы нужно укладывать параллельно карнизу, с обязательным 4-сантиметровым отвесом.

Третий этап. Если листы устанавливаются в один ряд, то первый из них нужно выровнять по карнизу и на время зафиксировать саморезом в области конька. Второй лист нужно выровнять по первому и на время соединить их. Так необходимо установить еще два листа, затем выровнять образованный блок по карнизу и закрепить на обрешетке саморезами.

В случае многорядной укладки металлочерепицы первый лист нужно установить внизу, закрепить саморезом и выровнять по торцу и карнизу. Сверху устанавливается второй лист черепицы, сбоку – третий. Все они на время крепятся саморезами. Затем нужно выровнять образованный блок и окончательно зафиксировать его на обрешетке.

Наконец, если скат имеет треугольную форму, то для начала нужно определить и обозначить на нем осевую линию. Такую же линию следует провести на листе черепицы. Затем обе линии совмещаются, лист фиксируется саморезами. Последующий монтаж производится по обе стороны первого листа.

Четвертый этап. Саморезы следует вкручивать в углубления листов через одну волну. Каждой новый ряд саморезов должен располагаться в шахматном порядке относительно предыдущего. На каждый квадратный метр материала должно выходить по 7–8 саморезов.

Нахлесты нужно укреплять в каждой волне.

Покрывая крышу металлочерепицей, особой внимание нужно уделять надежности креплений листов и точности их состыковки

Какую сделать основу для металлической черепицы Монтеррей

Металлочерепица любого типа укладывается на обрешетку. Именно эта конструкция выступает основой для кровельного покрытия. А какая обрешетка для металлочерепицы Монтеррей должна быть? В первую очередь следует определиться с материалом.

Обрешетку под металлочерепицу можно выполнить из следующего:

  • обрезной доски;
  • необрезной доски;
  • шпунтованной доски;
  • ориентированно-стружечной плиты (ОСП-3);
  • фанеры повышенной влагостойкости (ФСФ).

Последние три варианта используются в тех случаях, когда обрешетка должна быть сплошной. Такие конструкции нужны для мягкого кровельного материала, например, ондулина. В случае с металлочерепицей Монтеррей делать обрешетку сплошной нет необходимости. Материал достаточно прочный и легко выдерживает нагрузки и от человека, и от снежного покрова.

Лучше всего для этих целей использовать доски. Применять обрезные или необрезные изделия – это дело ваше. Первый вариант более удобен, так как все доски имеют одинаковые размеры. Но зато он стоит достаточно дорого. С необрезными досками вам придется «повозится», зато можно сэкономить финансы.

Чаще всего для обрешетки выбирают сосну. Эта древесина и стоит недорого, и легкодоступна. К тому же сосна служит достаточно долго

Самое важное – это правильно выбрать материал. На древесине не должно быть следов плесени. Также материал должны быть сухим

Максимальная влажность допускается в пределах 10-15 процентов

Также материал должны быть сухим. Максимальная влажность допускается в пределах 10-15 процентов.

Если говорить о размерах досок, то тут многое зависит от нагрузок, которые должна выдержать обрешетка. Сама металлочерепица Монтеррей веси немного. По этой причине доски берутся не толще пяти сантиметров и с шириной не более десяти. Если говорить о длине, то каждый выбирает так, как ему будет удобно работать.

Важно перед началом монтажа выбрать шаг обрешетки под металлочерепицу Монтеррей. Он определяется исходя из длины волны или профиля. Если речь идет о монтаже стандартных листов металлочерепицы Монтеррей, то шаг делается в 35 сантиметров

В случае с изделием под маркой «Макси» этот параметр будет равен 40 сантиметров

Если речь идет о монтаже стандартных листов металлочерепицы Монтеррей, то шаг делается в 35 сантиметров. В случае с изделием под маркой «Макси» этот параметр будет равен 40 сантиметров.

Но такой шаг выбирается не по всей площади ската. У карниза он должен быть меньше. Также внимательно относятся к участкам, где трубы проходят через кровлю, к ендове и мансардным окнам. В этом случае шаг должен быть минимальным, а лучше, чтобы доски лежали впритык друг к другу.

Правила и требования к укладке металлочерепицы

Чтобы монтаж металлочерепицы своими руками прошёл без ошибок, следует соблюдать следующие правила:

  1. Листы материала укладываются двумя методами: с левой стороны на правую и наоборот. В первом варианте обязательно накладывается предыдущий лист. Во втором – укладка каждого следующего листа осуществляется внахлёст на предыдущий элемент.
  2. Каждый лист не крепится сразу и целиком. Перед прикручиванием материала уложите 3-4 листа и немного прихватите их крепежами для фиксации. Удостоверьтесь, что они занимают правильные позиции, при необходимости подровняйте их. Для финального крепежа применяется один саморез. И он пронизывает все листы.
  3. На эксплуатационный период кровли серьёзно влияет качество применяемых саморезов. Используйте оцинкованные изделия со специальными уплотнителями на головках. Они герметично закроют все отверстия при полном закручивании самореза в отверстие.
  4. В тех участках, где один крепёж фиксирует одновременно несколько листов, возникает уплотнение. Для его сглаживания срежьте часть угла, либо выпрямите капиллярную ямку, устроенную под линией штамповки.
  5. Фиксация торцевых планок происходит внахлёст – 2 см. Параметр волны подгоняется под ширину ската. Иначе на фронтоне окажется гребень.
  6. Карнизная планка также имеет нахлёст. Он составляет 10 см и находится на нижнем обрешёточном бруске. К нему планка фиксируется гвоздями.
  7. Кровельную планку и лист черепицы должен отделять слой уплотнителя.
  8. Компоненты, сосредоточенные ниже конька, обустраиваются с помощью одномодульных листов. Для трубы и оконного проёма необходимо по 2 штуки.
  9. При наличии покатого ската крыши монтируется аэроролик. Он устраивается между металлочерепицей и планкой конька. Благодаря этой мере под конёк не попадут осадки.
  10. Конёк фиксируется к планкам, находящимся в торце общей конструкции. При расчётах учитывается требующийся выступ (2-3 см). Если конёк плоский, то крепление устраивается внахлёст. При работе с полукруглыми аналогами крепёж основывается на линии профиля.

Каркас крышного окна ↑

Установка слуховых окон производится на каркас. На участках расположения люкарен между стропилами установленной системы выполняют проемы. Обрамление выполняют из удвоенных или утроенных стропил, так как они испытывают существенную нагрузку, которая превышает воздействие на любом другой участок системы.

В поперечном направлении на двух участках монтируют балки на стропила: первую снизу на уровне наружной стены, а последнюю сверху – соответственно имеющемуся проекту на стропила, причем усиленные. На первую устанавливают вертикальные стойки и, обвязав их по верху поперечным бруском, получают рамку. Последнюю необходимо присоединить к верхней балке. Делают это, используя продольные брусья. Таким образом получается каркас люкарны, но пока без системы стропил.

Стропильная система слухового окна устраивается так же, как и конструкция основной кровли. Элементы каркаса закрепляют, используя металлические детали.

Внимание

Использование таких способов крепления, как врезки и врубки не допускается, поскольку приводит к ослаблению стропильных балок.

Далее приступают к укладке конькового бруса оконной крыши и стропил. Последние на оконный проем вырезают по шаблону и фиксируют одним концом к коньку, а другим – к нижней части каркасной конструкции.

Выбор материала

Прежде чем приступить к монтажу, необходимо выбрать такие кровельные материалы, которые будут наиболее подходить к конкретно взятому строению. На выбор оказывают непосредственное влияние следующие моменты:

обязательно принимают во внимание климатические условия, в которых находится строение;
стоимость материалов тоже будет играть очень важную роль;
перед покупкой и укладкой кровельного материала следует внимательно рассмотреть все параметры, касающиеся шумоизоляции, теплопроводности, продолжительности периода эксплуатации и так далее;
немаловажную роль играет и итоговая масса конструкции и ее внешний вид.

Наиболее оптимальном вариантом в этом плане является металлочерепица «Монтеррей». Этот материал представляет собой металлическую кровлю, которая внешне стилизована под натуральную черепицу. В процессе производства в качестве основы выступает оцинкованная сталь, обработанная специальными антикоррозийными составами и грунтовкой.

Нижний слой, который в процессе эксплуатации будет находиться в чердачном помещении, то есть в относительной сухости, обрабатывается лакирующими составами, а верхний, помимо окрашивания, покрыт защитными полимерными материалами.

Использование таких современных технологий позволяет получить надежный и долговечный материал, способный в течение всего периода эксплуатации сохранять первоначальный внешний вид, не выгорать под солнечными лучами, прекрасно выдерживать довольно высокие нагрузки, различные температурные и влажностные перепады.

Несколько полезных замечаний

При установке металлочерепицы необходимо сразу снимать защитное покрытие с листов, иначе потом это будет сделать затруднительно.
Если при укладке листов приходится производить их обрезку, то для этой цели запрещено использовать инструмент с абразивными кругами (болгаркой). Дело в том, что в процессе резки этого материала нужно исключить нагрев, разрушающий защитное покрытие металлочерепицы. Для резки листов в продольном направлении можно использовать ножницы по металлу. А вот резать ножницами листы в поперечном направлении не рекомендуется, так как профиль может быть смят

В этом случае, лучше воспользоваться электролобзиком или ножовкой.

Чтобы металлочерепица мп монтеррей служила долго, места срезов следует закрасить краской.Также, нужно поступить, если в результате неосторожного обращения было повреждено защитное покрытие.

Выводы:

Представленная инструкция по монтажу металлочерепицы монтеррей поможет выполнить работу правильно. Новичкам в строительном деле, планирующим самостоятельно выполнить работу, рекомендуется не только внимательно изучить теорию, но посмотреть, как работают опытные мастера. Для этого на строительных сайтах предлагается видео инструкции, подробно описывающие этапы выполнения работы.

Монтаж кровли

Способ укладки

Супермонтеррей металлочерепица укладывается снизу (от карниза) вверх (к коньку).

Необходимо выровнять первый лист и закрепить его в верхней части. У карниза делается вынос 40 мм и больше.

Если монтаж осуществляется справа налево, то второй лист укладывается внахлест. В ином случае край второго укладываемого листа заводится под первый.

Между собой листы крепятся саморезами в верхнем перехлесте.

Последующие листы монтируются  аналогично второму.

Размещение саморезов

Крепление осуществляется таким способом:

  • нижняя часть каждого листа закрепляется саморезами в прогиб волны, через волну;
  • последующие элементы крепления размещаются в шахматном порядке с чередованием через волну;
  • боковые нахлесты закрепляются в гребень волны;
  • используется на 1 кв.м 8 саморезов;
  • торцевые планки, размещенные с нахлестом 5 см, закрепляются саморезами через 55-60 см; для верхнего крепления необходимо брать саморезы длиной 8 см, а для бокового – 2,8 см;
  • в качестве крепления коньковых планок могут выступать как саморезы, так и заклепки.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
