Теплый пол под плитку своими руками — пошаговая инструкция. Способы укладки. Стяжка, на лаги, настил

Какой лучше?

Делая выбор в пользу того или иного варианта теплого пола, следует определиться, будет ли теплый пол единственным источником отопления или дополнит другие. В первом случае расчет мощности осуществляется по теплопотерям. Средняя мощность поверхности составляет 140-150 Вт на 1 кв. м. Если теплый пол выступает дополнительным источником тепла, то достаточно мощности 80-100 Вт. Так, например, для неотапливаемых помещений, например, на балконе, предпочтение следует отдавать нагревательным матам, которые способны выдавать рабочую температуру до 90С. Конечно, стоит также позаботиться о теплоизоляции лоджии, иначе теплопотери будут колоссальными.

Немаловажно сразу определиться, каким способом – под плиточный клей или в стяжку, будет монтироваться теплый пол. Дело в том, что не каждый тип пола можно уложить без стяжки (например, кабельный теплый пол может укладываться только в стяжку). Однако стяжка приподнимает пол на 5-7 см и дает нагрузку на основание здания

В деревянном доме устройство стяжки невозможно в принципе, в ветхих постройках это может быть опасно, а в помещениях с низким потолком (например, в «хрущёвках») – неудобно

Однако стяжка приподнимает пол на 5-7 см и дает нагрузку на основание здания. В деревянном доме устройство стяжки невозможно в принципе, в ветхих постройках это может быть опасно, а в помещениях с низким потолком (например, в «хрущёвках») – неудобно.

При укладке инфракрасного пола под плитку следует позаботиться об организации сплошного основания, которое может быть гипсокартонным или фанерным. Однако при таком методе монтажа эффективность инфракрасной системы будет снижена, поскольку материал основания характеризуется низкой теплопроводностью. Иначе говоря, использовать подобную систему под плитку – не самый экономичный вариант обогрева.

Дополнительной подложки при монтаже под плитку не требует пленочный пол с карбоновыми стержнями. Он считается самым совершенным.

Если вы боитесь, что пол быстро выйдет из строя, то выбирайте пленочные версии. Даже если один из элементов все же перегорит, обнаружить этот участок не составит труда – плитка в этом месте будет оставаться холодной. Затем вы сможете заменить конкретный перегоревший элемент, не демонтируя всю систему.

Если помещением пользуются нерегулярно, то удобнее использовать кабельные саморегулирующиеся полы, которые выступают своеобразным терморегулятором, реагируя на температуру помещения. Такая система способна поддерживать температуру не ниже заданной, но при этом сама снижает или повышает интенсивность прогрева, исходя из температурного режима в помещении.

Благодаря особенностям конструкции саморегулирующиеся системы реже перегорают, то есть совершенно безопасны, они потребляют меньше электроэнергии.

Идеальным теплым полом под плитку окажутся термоматы, особенно в тех случаях, когда нет возможности заливать стяжку. Благодаря наличию стекловолоконной сетки обеспечивается дополнительный армирующий эффект и более прочная фиксация мата к полу, поскольку плиточный клей пропитывает сетку.

Нагрев плитки до комфортных температур происходит быстрее, ведь между изразцами и нагревательными элементами нет дополнительных преград. А при укладке проводов в стяжку сначала нагревается она, поглощая часть тепла, поэтому прогревание плитки может быть долгим.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как приборы отопления. Полы с плёнкой и проводами подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

• Бетонные (или мокрые)  теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
• Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.
Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

Характеристики тёплых электрополов

Рассмотрим характеристики электрической системы напольного подогрева, разбив их на достоинства и недостатки.

Теплый электрический пол – это система, использующая в качестве источника тепла электричество

Достоинства:

• практичность – возможность монтажа своими руками, простота управления;
• универсальность – возможность использования системы не только в целях комфортности контакта с полом, но и в качестве основного устройства для отопления помещения;
• быстрый нагрев поверхности пола электроэлементами;
• равномерная конвекция тепла со всей площади подогреваемого пола, не требующая высоких температур основания и исключающая концентрацию пыли на источнике тепла;
• гарантированная сухость пола;
• снижение потерь тепла через поверхность потолка – вверху располагается остывший воздух;
• исключение обуви из перечня факторов износа плитки;
• экологичность – отсутствие токсичных выделений, сопутствующих подогреву – дыма, запахов, пара.

Недостатки:

• зависимость от наличия электроэнергии;
• необходимость согласования монтажа локального напольного электроподогрева с эксплуатирующей электросеть организацией;
• ограничения в выборе облицовочного покрытия;
• сложность производства ремонта нагревательных элементов из-за отсутствия к ним технологического доступа;
• дороговизна эксплуатации, обусловленная значительным потреблением электроэнергии (140-160 Вт/м2 для быстрого нагрева пола).

Доводы, как за, так и против, серьёзны, поэтому принятие решения по целесообразности монтажа системы подогрева полов зависит от заказчика и конкретных обстоятельств.

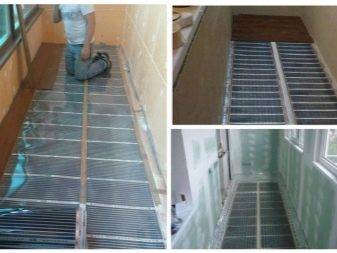

Монтаж пленочного теплого пола

Пленочный теплый пол – это самая распространенная система, что в немалой степени обуславливается простотой ее укладки.

Электрический теплый пол в частном доме с нуля обустраивается по следующей технологии:

1. Укладка отражающего материала. Настоятельно рекомендуется укладывать под пленочный теплый пол теплоотражающий фольгированный материал, который предотвратит прохождение тепла в подпольное пространство.
2. Раскрой пленки. Пленку желательно нарезать как можно меньше, чтобы снизить количество используемых проводов. Нарезка пленки может осуществляться только по нарисованным на ней линиям разреза – это позволяет избежать повреждений внутренних элементов материала.
3. Укладка пленки. Подготовленные нагревательные элементы выкладываются на основание и выравниваются. Крепить полосы пленки можно скотчем, но края лучше не крепить, чтобы было проще подключать их к сети.
4. Подключение полос. На участках, где располагается токопроводящая дорожка, нужно раскрыть пленку и прикрепить к ней зажим.
5. Изоляция контактов. Каждый контакт и участок, где полосы были разрезаны, нужно самым тщательным образом изолировать. Хорошим вариантом изоляции являются бутиловые пластины, обычно идущие в комплекте с остальными элементами теплого пола. Такими пластинами контакты попросту обжимаются.
6. Подключение терморегулятора. Выводы пленки нужно подключить к терморегулятору, руководствуясь указаниями на его корпусе или в инструкции. Систему нужно обязательно включить и убедиться в том, что все полосы работают.
7. Монтаж напольного покрытия. Если нагревательные элементы функционируют в штатном режиме, то можно смело накрывать их выбранным напольным покрытием.

Заключение

Обустроить теплый пол очень легко – все виды теплых полов в частном доме без проблем собираются своими руками. Готовая система обеспечит полноценный прогрев комнаты и должную степень комфорта.

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Инструменты и материалы

Устройство электрической системы предполагает проведение электромонтажных работ. Кроме терморегулятора с термодатчиком потребуются:

• провода в комплекте;
• изоляционные материалы;
• паяльник с припоем, чтобы залудить концы проводов в терморегулятор;
• перфоратор, болгарка с диском для вырезания штробы в стене, полу;
• контактные зажимы;
• мультиметр для замеров общей проводимости и сопротивления цепи после коммутации электрической схемы;
• мегомметр (желательно) для проверки сопротивления изоляции.

Если покрытие – неровное и требуется  произвести стяжку перед укладкой кабельной системы, то дополнительно потребуется:

• цемент, песок;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертки;
• рожковые ключи;
• миксер;
• емкость для замешивания строительной смеси;
• зубчатые и строительные шпатели;
• маркер;
• линейка, рулетка;
• валики, кисти для грунтования поверхности.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

• минимальное расстояние от стены до кабеля 7-10 см;
• расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
• витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Полипропиленовая труба

Такой вид изделий тоже часто применяется при обустройстве напольного отопления. Это прочная продукция, но только при наличии армирующего слоя. Сам полипропилен – это химически неактивный материал. Поэтому трубопроводы обладают коррозионной стойкостью и по ним можно перемещать любой теплоноситель.

Пропиленовые трубы также отличаются хорошей теплопроводностью. Поэтому стяжка будет достаточно быстро прогреваться. При этом к недостаткам относится трудность изгиба трубопроводов из полипропилена. Обычно специалисты для этого изделия сначала нагревают. Однако даже в этом случае радиус изгиба получается достаточно большой.

О выборе труб для системы теплого водяного пола рассказано в видео:

Коротко о главном

Трубные изделия для водяного теплого пола обязаны обладать высокой коррозионной стойкостью, выдерживать воздействие достаточно больших температур и давление цементной стяжки. Обычно для создания напольного отопления используют трубопроводы, которые производители выпускают в бухтах. Это позволяет их не состыковать.

Во время монтажных работ по обустройству теплых полов чаще укладывают трубы диаметром 16 и 20 мм. В основном используют металлопластиковые, гофрированные нержавеющие и полипропиленовые трубопроводы, а также изделия из сшитого полиэтилена и меди. Чаще всего применяется первая и последняя разновидность продукции. Хотя лучшими вариантами считаются гофрированные нержавеющие и медные трубы.

Выкладка теплого водяного пола

Суть обустройства водяных обогревающих полов довольно проста. В целом для подогрева необходимо положить трубы под плитку, которые подсоединены к отопительной системе. Подобная конструкция и будет создавать тепло.

Очень важно сделать теплый пол под плитку правильно. Если все работы проведены грамотно, то система будет функционировать долгое время, и не разрушит пол. Стоит отметить, что водяные обогревающие полы более сложный вариант по монтажу, нежели электрические

В целом, его выкладка осуществляется одновременно с приготовлением стяжки

Стоит отметить, что водяные обогревающие полы более сложный вариант по монтажу, нежели электрические. В целом, его выкладка осуществляется одновременно с приготовлением стяжки.

Укладка теплого пола под кафель

Таким образом, существует определенная технология, как правильно сделать теплый пол под плитку

1. Гидроизолирование.

Данное понятие в какой-то степени условно, поскольку эта стадия нужна в большей степени, чтобы не затопить помещения снизу при обустройстве стяжки пола. Обычно гидроизоляционный слой состоит из плотного полиэтилена.

1. Утепляющий слой.

Чтобы создать идеальный пол поверх гидроизоляционного слоя следует выложить пенопласт, толщина которого должна быть 5 см. Утепление в системе обогревающего пола выполняет задачи по тому, чтобы плиты перекрытия не прогревались. Отсутствие пенопласта снижает во многом результативность пола под плитой — порой раза в 3.

Также делается и утепление при помощи отражающей теплоизоляции. Данный материал направляет вверх тепло, то есть в комнату. Тепло излучается не просто в стяжке и пространстве, но и в волновом спектре. Собственно такое тепло теплоотражающая изоляция устремляет вверх в комнату, тем самым повышая действенность функционирования пола в 2 раза.

1. Армирование.

Оно представляет собой оберегание от растрескиваний стяжки. Такой этап несложен. Сверху изоляции выкладывается особая армирующая сетка из металлороволоки. Ячейки сетки имеют следующие размеры — 10х10 см.

1. Выкладка труб.

С целью того чтобы трубки закрепились максимально качественно и надежно используют особые клипсы. Их ставят таким образом, чтобы уложить трубку с шагом не больше 15 — 20 см. Самое главное на данном этапе состоит в том, чтобы выбрать правильные трубки и сделать качественную укладку. Специалистами рекомендуется размечать пол на части, каждая из которых должна составлять 3 — 4 м2. Любая часть выкладывается отдельно. Однако в небольшом помещении можно сделать все одной частью.

1. Подключение трубок к отопительной системе.

На данной стадии существенно обеспечить настройку и воздушный сброс из змеевика. Настраивающие краны надо сделать на подающем и обратном трубопроводе. В крайнем случае, это должны быть краны Маевского, но желательно автоматы.

1. Стяжка.

По краям стен комнаты следует проложить демпферную ленту, чтобы стяжка смогла расшириться при нагреве. Лента выступает в качестве компенсатора расширения температур. Такие манипуляции не дадут растрескаться стяжке. Затем делаются маяки. Обязательно учитывается толщина стяжки, которая должна быть не меньше 5 см. Затем заливается раствор.

Схема укладки теплого пола

После засыхания стяжки можно начинать отделку кафельной плиткой. Включать пол рекомендуется только после абсолютного просыхания стяжки. Есть еще один важный момент — водяной пол требуется проверить на отсутствие протеканий и функционирование.

Подготовительные работы

Укладывать электрический теплый пол систему своими руками сложно. Допущенные ошибки, нарушение правил технологии могут привести к неправильному функционированию и даже созданию опасной ситуации. Если же выполнять работы аккуратно и поэтапно, то можно произвести технологию монтажа системы под плитку и без привлечения специалистов.

Начальные работы, обязательно проводимые перед укладкой электрического теплого пола под плитку:

1. Выравнивание поверхности пола. Неровное черновое основание — частое явление в многоквартирных домах. Сначала снимается старое покрытие, заделываются щели, трещины, нестабильные и рыхлые участки. Если основа пола сильно деформирована, то не обойтись без бетонной стяжки старого покрытия. Да и нельзя во избежание быстрого выхода из строя монтировать систему обогрева на неровный пол под керамику.
2. Вычисление степени утепления базового основания, чтобы электроэнергия не уходила на обогрев ненужных участков пола или плит перекрытия используется теплоизоляция. Если будут постоянно расходоваться лишние киловатты, то хозяева могут попросту разориться. Конечно, при укладке теплого пола на первых этажах или частных домах, под которыми расположены холодные неотапливаемые подвалы сначала прокладывать слой теплоизоляции. Затем стелить электро-систему на 70-80% пола с учетом общей площади.
3. Наличие линии электропитания поблизости. Проверить, имеется ли правильно установленное заземление. Какова мощность в проводке, поскольку система теплого пола предполагает установку терморегулятора.
4. Покупка терморегулятора с датчиком, которые зачастую они не входят в комплекты теплого пола. Выбрать терморегулятор для уставноки в стандартное гнездо под выключатель и розетку можно по желанию: электромеханический, кнопочный, с индикацией. Для его крепления на стене подбирается удобное место, делается штроба на начальном этапе работ, откуда и будет выводиться кабель.

Подробности

Какой электрический пол выбрать

Заметка: Под плитку чаще всего используется кабельный тип либо инфракрасная пленка.

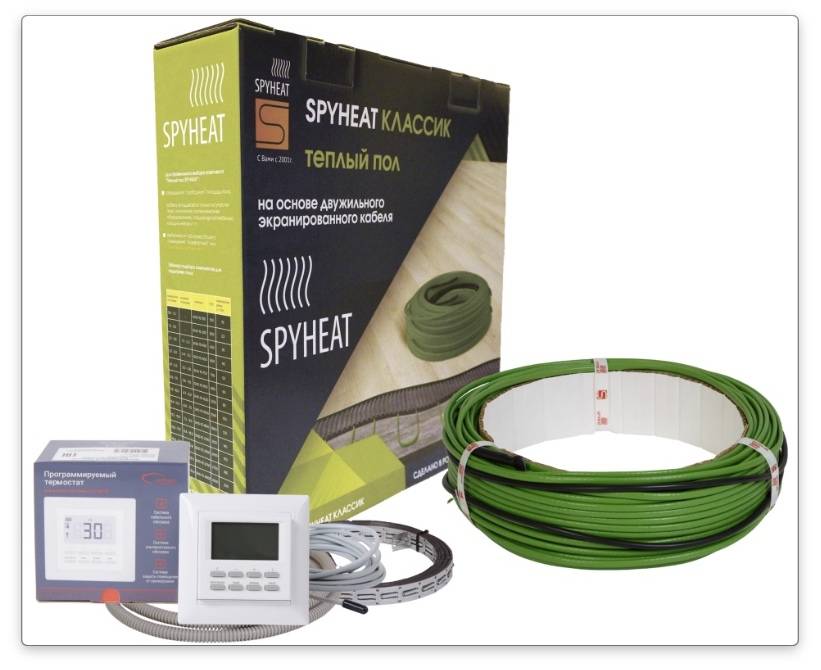

В кабельном греющий элемент – кабель, преобразующий проходящий по нему ток в тепло. Нагревательный кабель может быть одножильным – с одной греющей нитью, и двужильным – саморегулирующим, являющемся разновидностью двужильного типа, где происходит самостоятельное контролирование степени выделения тепла на каждом участке.

Пленочный теплый пол имеет углеродистый материал, благодаря которому при подаче тока создается инфракрасное излучение.

Заметка: Толщина термопленки около 4 мм по сравнению со стандартными системами ей требуется меньше на четверть энергии.

Материалы

Заметка: От длины мата зависит его мощность и теплоотдача. Мат не режется.

Помимо самого мата будет еще необходимо приобрести терморегулирующее устройство с ручным либо автоматическим управлением. Также еще здесь понадобится пленка и клей. Плитка может быть кафельной или керамической.

Клеевой состав подбирается исходя из того, в каких условиях будет эксплуатироваться пол, а также от вида плитки.

Нюансы монтажа

До начала монтажа обязательно нужно продумать схему будущей системы.

Важно: Мебель нельзя ставить там, где будет расположена пленка. Перед заливкой стяжки систему нужно проверить на неисправность

Терморегулятор с датчиком обязательно должен быть установлен

Перед заливкой стяжки систему нужно проверить на неисправность. Терморегулятор с датчиком обязательно должен быть установлен.

Важно: Теплый пол под плитку не может быть смонтирован наобум. Необходимо предварительно подготовить проект, продумать где будет стоять мебель и т

п.

Если теплые полы устраиваются под керамогранитную плитку, то понадобится устройство термоизоляционного материала. Он подбирается исходя из состояния плит перекрытия. Например, если снизу располагается помещение холодное, то здесь лучше выбрать пенополистирол либо пенопласт.

Монтаж кабельного теплого пола своими руками

Первоначально подготавливается основание – очищается, выравнивается, наносится грунтовка. Раскладка кабеля производится немного сложнее устройства матов. Размещается термодатчик, находящийся в гофре, и подключается. Это необходимо чтобы можно было его отключить при перегреве. Гофру фиксируем с помощью плиточного клея.

Как сделать стяжку самостоятельно

Теплый пол можно устанавливать без стяжки исключительно на ровную основу, если погрешность в перепадах не превышает 5 мм. В противном случае придется выравнивать пол, заливая бетонным раствором дважды: в начале и конце рабочих этапов.

Для подготовки раствора смешивается цемент с песком (1х3). Далее укладывается стяжка толщиной 3-5 см и не более. Именно от толщины стяжки будет зависеть скорость прогрева напольного покрытия. Сначала заполняются ямки и выбоины на отдельных участках неровного чернового основания. Затем разглаживаются неровности шпателем и с помощью строительного уровня.

На заметку  Если нет возможности сделать стяжку 3 — 5 см устанавливается система теплых полов без стяжки, но из за отсутствия теплоизолятора система будет греть менее эффективно, а потребление эл/энергии  больше т.к. тепло уходит как в верх так и вниз стяжки.
