Греющий кабель в трубу: Резистивные и Саморегулирующиеся – Преимущества +Подробности в Видео и Фото

Способы монтажа нагревательных кабелей

Основных вариантов размещения есть нагревательного кабеля существует четыре, но наиболее часто применяются первые два:

• продольная укладка одного кабеля;
• закрепление кабеля спиралью вокруг газопровода;
• размещение нескольких нагревательных проводов вдоль трубы;
• установка волнистым контуром.

Кабель обычно проводят по нижней части трубы на уровне 4-го или 8-го часа, если представить, что ее поперечный срез — это круглый циферблат механических часов. В местах стыка — приподнимают на 60°

Это в каком-то смысле мера предосторожности: разместить греющий кабель вдали от крепежной скобы

Есть отдельные способы прокладки в разных узлах системы. Рядом с вентилем жилу сгибают, укладывают ниже подвижной части и закрепляют стекловолоконной лентой. При волнистом или спиральном креплении шаг витка делают больше там, где есть поворот в какую-либо сторону. К примеру, на коленных соединениях.

При установке греющего кабеля возле узлов и соединений самое важное — оставить удобный доступ ко всем элементам управления

Суть монтажа предельно проста. Требуется лишь подобрать траекторию для кабеля и закрепить его сверху алюминиевой лентой. Первым делом провод фиксируют ее фрагментами. После — прижимают к трубе до плотного контакта. Большие усилия прикладывать не стоит, хватит минимального натяжения, тем более что кабель обладает способностью излишне растягиваться.

В дальнейшем понадобится фиксация лентой по всей длине кабеля:

• для улучшения теплоотвода;
• для прочности;
• чтобы избежать контакта с теплоизоляцией.

Алюминиевую ленту или же фольгу применяют для обработки труб из пластика. Так избегают чрезмерного прогрева пластмассы и добиваются более равномерного распределения тепла по всей площади и длине газопровода. Из какого бы материала ни была сделана труба, на ней устанавливают муфту и скрепляют подводящий холодный конец и нагревательный провод.

Там же, на газопроводе, размещают и датчик терморегулятора — в идеале ровно посередине между проложенными линиями. В дальнейшем понадобится утепление участка, после чего работу можно считать законченной.

Продольная установка греющего кабеля

Технически — это более простой способ. В то же время не стоит ожидать такого же эффекта, как при спиральном монтаже, когда газопровод покрывают «сеткой» из закрученного кабеля. Фиксацию выполняют параллельно трубе ближе к низу. Правила безопасности не запрещают более высокую прокладку, однако вероятность повреждений сверху по определению будет выше.

Прямолинейный монтаж греющего кабеля часто применяют для газовых, а также — водопроводных трубопроводов, канализационных и дренажных труб

Схема распределения греющих кабелей на газовой трубе прямо зависит от их количества. Одну линию прокладывают внизу соответственно 4 часу, если опять-таки представить циферблат вместо среза. Добавление второй будет означать размещение на том же уровне, но с другой стороны.

В варианте с тремя ветками их выставляют в воображаемый треугольник на нижней половине трубы, причем он должен смотреть немного вправо или влево. Из четырех кабелей уже делают правильный квадратный рисунок, и тогда два провода окажутся сверху.

Фиксация спиралью вокруг трубы

Методу отдают предпочтение в северных регионах. Вероятность замерзания влаги в газовых трубах там намного выше, поэтому площадь соприкосновения увеличивают. Зона контакта при спиральном методе покрывает трубу под разными углами, по принципу, схожему на волнистую прокладку, но еще эффективнее.

Для спирального монтажа выпускают длинные кабели. Так производители предоставляют опцию для подбора шага между витками. На практике интервал порой доводят до 5 см и меньше. Кабель тогда превысит длину самого трубопровода примерно в 2 раза.

У спирального способа монтажа больше преимуществ: в сложных ситуациях и при крайних температурах предпочтение отдают именно ему

В некоторых местах укладка кабеля оказывается затруднительной. Выходом из ситуации станет именно винтообразный монтаж, но по отличающейся технологии. Жилу сначала наматывают с запасом, а потом затягивают со сменой направления петель.

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии

Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

• Уменьшается просвет трубы (внутренний диаметр для подачи воды).
• Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
• Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
• Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Подготовительные работы

Прежде всего, необходимо решить, как именно будет прокладываться нагревательная линия: по поверхности трубы или внутри нее. От этого зависит выбор конкретной марки кабеля, а также набор материалов для крепления. Также стоит определиться с длиной кабеля. Она зависит от длины отапливаемой трубы и от способа укладки (прямая укладка или навивание по спирали).

Для расчета мощности применяют громоздкие формулы, которыми
нелегко пользоваться даже людям с инженерными навыками. Но можно
воспользоваться упрощенной схемой расчета. Принимается, что на утепление
погонного метра трубы с диаметром в 5 см, укрытой под слоем пенопластового
утеплителя в 5 см, достаточно 10 Вт. Если водопровод выполнен из пластиковых
труб, толщину утеплителя уменьшают на 2 см.

Определившись со способом укладки и типом кабеля, составляют проект. На этой стадии рассчитывают длину каждого отрезка, количество крепежных, соединительных и управляющих элементов, определяют, где и как нагревательная линия будет подключаться к электросети. На основании проекта закупаются все необходимые материалы.

Третий шаг – это ревизия состояния обогреваемой трубы. Нужно
убедиться, что на ней нет микроскопических трещин и течей, очистить поверхность
от мусора и пыли.  Если планируется
прокладывать кабель внутри трубы, ее конец снабжают тройником.

Лучшие производители нагревательного шнура

Если взглянуть на рынок, встречается продукция таких производителей:

• IN-TERM.
• HEMSTETD.
• FENIX.
• GRAY-HOT.
• ЭКСОН.
• NEXANS.

IN-TERM — это чешский бренд, который выпускает кабели различной мощности (от 172 Вт). Заготовка отличается длиной минимум 8 м. Если взглянуть на ассортиментный ряд, наиболее распространённой считается продукция 550 Вт. Длина заготовки 27 м, то есть оптимальная площадь прогрева — 3.8 квадратных метра.

Бренд IN-TERM

Информация указана, если делается шаг 14 см. Если рассматривать шаг 12 см, то показатель уменьшается до 3.2 квадратных метра.

Также на рынке встречается продукция торговой компании HEMSTETD. Она производит кабеля длиной от 8.9 м. Если рассматривать модели для обогревателей, самый длинный провод имеет длину 197 м. С таким проводом можно обогреть площадь более 24 квадратных метров (это если шаг составляет 12.5 см).

На каждый квадратный метр по данным производителя затрачивается мощность 140 Вт. При выборе кабеля 197 м с шагом 10 см разрешается греть площадь 119.7 квадратных метров. Общая мощность заготовки для водопровода составляет 3350 Вт. Чехи предлагают рассмотреть продукцию FENIX. Распространенными считаются провода серии ADSV.

Провода серии ADSV

Минимальная длина заготовок — 8.5 м при мощности 162 Вт. Если прокладывать провод шагом 14 см, он прогреет в мороз площадь помещения 12 квадратных метров. Двухжильный экранированный кабель для коммуникаций может иметь длину  максимум 149 м с общей мощностью 2600 Вт. Если прокладывать его с шагом 10 см, материал сможет прогреть при замерзании помещение общей площадью 15 квадратных метров.

Интересно! Потребители также не исключают из списка продукцию GRAY-HOT, которая производится на территории Украины. Компания выпускает двухжильные нагревательные кабели.

Минимальная мощность заготовки для трубы — 92 Вт. Речь идет о проводе длиной 6 м, и если его укладывать с шагом 10 см, можно прогреть площадь 0.6 квадратных метров. Производитель предлагает рассмотреть изделие номинальной мощностью 1929 Вт. Заготовка имеет длину 128 м, если укладывать её с шагом 10 см, легко прогреть комнату общей площадью до 13 квадратных метров.

Для разнообразия стоит рассмотреть продукцию сильного бренда NEXANS. Она родом из Норвегии, производятся заготовки различной мощности. Если смотреть на небольшие товары, у них мощность стартует от 300 Вт. Кабель длиною 17.6 погонных метров способен прогреть площадь 2.2 квадратных метра. Производитель предоставляет проводку мощностью максимум 3100 Вт.

Провода данной серии имеют длину 185 м, рассчитаны на квадратуру 23.2 квадратных метра. Отдельно предлагается рассмотреть двухжильный экранированный провод более высокой мощности.

Если говорить о немецком качестве, стоит упомянуть про бренд SHTOLLER. Производитель принял решение выпускать только двухжильные экранированные провода мощностью от 200 кВт. Максимальный показатель данной серии — 3000 Вт. Заготовка имеет длину 150 м. Товар рассчитан для квадратуры 18.7 квадратных метра.

Выше описаны понятие и свойства обогревательного кабеля. При подборе материала стоит учитывать преимущества, недостатки провода. Также предусмотрены разновидности моделей, плюс учитывается разнообразие производителей.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

• Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
• Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
• Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода (+)

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

1. Проводник из металла для подогрева.
2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
3. Внутренний слой изоляции покрывает защита из фторопласта.
4. Все проводники заключены в экран в виде сетки из меди.
5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в водопроводную систему с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

1. Надежная работа.
2. Высокая безопасность.
3. Возможность использования прогревочного провода как внутри внутри, так и на внешней части системы.
4. Простой монтаж и эксплуатация.
5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных  прогревочных систем становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Как сделать греющий кабель своими руками?

Кабельный нагреватель можно купить в строительных магазинах, но вот стоят они недёшево. При наличии определённым технических навыков можно попробовать сделать греющий кабель своими руками. Для этого нужны будут подходящие материалы. Например, силовой телефонный кабель (полевик) может заменить фирменный нагревательный, так как они очень схожи по характеристикам и форме. Этот провод достаточно прочный, жёсткий и тонкий. Он подходит для использования во влажной среде, так как он имеет надёжную изоляцию.

Следует учесть что у нагревательной системы, изготовленной из телефонного провода, будут отсутствовать некоторые функции. Например, будет отсутствовать возможность саморегулирования. Ещё в системе отсутствует специальная пищевая изоляция. Но все эти качества не особо то и нужны, поэтому можно спокойно использовать кабельный нагреватель, сделанный своими руками.

Произвести монтаж самостоятельно очень легко. Сперва необходимо определить место прокладки провода. Если провод будет поверх трубы, то крепить провод к поверхности надо максимально плотно. Трубу с «полевиком» рекомендуется обмотать фольгой, затем на неё сверху намотать алюминиевый скотч, он хорошо прижмёт нагревающий элемент. Такой обогрев можно сделать не только для труб водопровода, но и для канализации

Важно обеспечить хорошую защиту нагревательного кабеля от влаги. Для этого используют гидро- и теплоизоляцию

Если монтаж «полевика» производится внутри трубы, то для того, чтобы не обнажать жилы, лучше расплести кабель на 2 провода. Далее, нужно согнуть пополам одинарный провод и опять свить вдвое. На 2-х открытых концах провода необходимо соорудить герметичный заход, который можно сделать из фланца от шланга гибкой подводки. Для того чтобы ввод был достаточно герметичным и не пропускал ни капли влаги, его следует залить эпоксидным клеем и немного приплюснуть штуцер. Греющий кабель, изготовленный своими руками, можно использовать в местах, где проживают не постоянно, например, на даче.

Греющий кабель необходим для полноценного функционирования системы водопровода и канализации, особенно в зимний период.

Основные требования

Греющим элементом НК, как и любого электрообогревателя, является токопроводящая жила. В зависимости от требуемой мощности, ее сопротивление определяется исходя из формулы Ома:

I=U/R (1)

Путем подстановки – P=U×I (2),получим окончательный вид: R=U2/P (3)

Длина проводника (м) с удельным сопротивлением ρ может быть определена по формуле: l=R×S/ρ, (4) где: ρ – удельное сопротивление, Ом∙м; S – сечение проводника, м2; R – электрическое сопротивление проводника, Ом.

Из формулы (4) следует, что при прочих равных условиях, а именно заданной мощности P, которая определяется общим сопротивлением постоянному току R и сечении проводника S, его длина обратно пропорциональна удельному сопротивлению ρ.

Используя приведенную зависимость, можно рассчитать нагревательные элементы любой длины и мощности. Главной задачей становится способность материала, окружающего нагревательный элемент, отбирать это количество тепловой энергии.

Основное преимущество резистивного кабеля – его гибкость, является и главным ограничением. Материал оболочки не может иметь такой высокой теплопроводности, как у металлической оболочки электрического ТЭНа, и обычно не превышает 30 Вт/м.

Действующий на сегодня ДБН В.2.5-24-2012 «Электрическая кабельная система отопления» жестко ограничивает максимальную удельную (погонную) мощность нагревательного кабеля, проложенного на деревянных лагах и воздушном промежутке деревянного пола значением 10 Вт/м. Для нагревательного кабеля, который полностью покрыт цементно-песчаным раствором, максимальная погонная мощность регламентирована на уровне не более 25 Вт/м.

Величина удельной поверхностной мощности зависит от его размеров. Так, например, если кабель диаметром 4,0 мм при удельной погонной мощности 10 Вт/м характеризуется показателем 0,080 Вт/см2; то ø6,5 мм при удельной погонной мощности 16,5 Вт/м – 0,081 Вт/см2. Плоский кабель размером 6х10 мм и удельной мощностью 23 Вт/м имеет величину удельной поверхностной мощности 0,083 Вт/см2. Как видно из приведенных значений, отличие составляет менее ±2% от среднего значения, что гарантирует абсолютно идентичные тепловые режимы на поверхности оболочки этих изделий.

Кроме тепловой мощности, нагревательный кабель, и особенно его оболочка, должны обладать высокой механической прочностью, ведь монтаж в стяжку проводится в «жестких» условиях:

• специальная металлическая лента, используемая при монтаже, не должна повредить оболочку;
• плиточный клей наносится при помощи металлического шпателя (это необходимо для обеспечения равномерного теплосъема с поверхности кабеля), который также не должен повредить оболочку;
• хождение электромонтажников и плиточников по кабелю, случайное падение инструмента на кабель, не должны сказаться на его эксплуатационных характеристиках.

Все это выдвигает повышенные требования к механической прочности нагревательного кабеля, а именно – способности в течение 30 секунд без пробоя изоляции сопротивляться: раздавливанию металлической пластиной 100×100×10 мм, с грузом 600 Н; растягиванию с усилием 120 Н; однократной ударной нагрузке 2 Дж при температуре минус 5°С (что равноценно падению стального предмета массой 500 г с высоты 0,4 м).

Требования к резистивным кабелям, которые предназначены для изготовления греющих поверхностей пола, стен и других поверхностей абсолютно другие, чем те, которые предъявляются к изделиям для систем антиобледенения зданий, снеготаяния или обогрева почвы.

В каждом из указанных случаев, свойства кабеля должны быть разными. Это заставляет производителей наращивать номенклатуру, что ложится на них финансовым бременем, либо изготавливать универсальный кабель на все случаи жизни, что ложится бременем на потребителя.

Задача производителя сводится к созданию гибкой, механически прочной конструкции размерами, которые определяются желаемой удельной погонной мощностью. В Украине представлены нагревательные системы как иностранного – DEVI, Nexans, – так и отечественного производства. Их конструкция различается в зависимости от особенностей применения.

Советы

Чтобы монтаж был сделан по всем правилам, необходимо соблюдение дополнительных условий:

• Если установка идет на пластиковые трубы, то следует сделать дополнительную алюминиевую прослойку из фольги.
• Отрезки кабеля, длина которых менее 1,4 м, следует монтировать к трубопроводным вентилям или фланцам.
• Не допускайте пересечения резистивного варианта во избежание поломки системы (перегорания).
• Проконтролируйте защиту от влаги.

Пример монтажа для подогрева снаружи

Приобрести вы можете любой подходящий для вас вариант, тем более что выбор фирм и материалов изготовления в магазинах очень широк.

Для полного представления о монтаже такого нагревательного элемента на водопроводную систему, предлагаем посмотреть видеоматериал.

Экономьте время: отборные статьи каждую неделю по почте

Подключение греющего кабеля к сети и управление температурой

На рынке чаще всего можно встретить модификации кабельных нагревателей в комплекте терморегуляторами, при этом длина кабеля, который подключен к нагревательным элементам через специальные герметичные муфты, не превышает 3 – 5 метров.

При обогреве трубопроводов терморегулятор устанавливают в удобном защищенном от вредных факторов окружающей среды месте как можно дальше (жилой дом), при этом возникает необходимость в герметичном соединении короткого кабеля с длинным проводом, идущим от дома. Для этого используют бытовой фен, специальные муфты и зажимы, монтажные работы проводят следующим образом:

1. Обрезают проводники соединяемых кабелей на разном расстоянии (лесенкой) и освобождает от изоляции на длину 10 мм.
2. Одевают на каждый проводник термоусадочные муфты, сверху на кабеле размещают общую муфту большого диаметра.
3. Вставляют концы проводов в гильзы и зажимают с одной стороны плоскогубцами, после ввода вторых концов гильзу обжимают и с другой стороны.
4. Натягивают на провода внутренние муфты малого диаметра и обогревают их феном, после сжатия одевает на место соединения наружную муфту и также греют ее феном.
5. В саморегулирующихся кабелях необходимо герметизировать два конечных провода, для этого их обрезают лесенкой, одевают наверх специальную термоусадочную муфту с закрытым торцевым концом и нагревают ее феном.

Для управления температурой нагрева используется термостатический регулятор, который размещают в удобном месте недалеко от электрического щитка, для повышения безопасности в его цепь устанавливают автоматические отключающие устройства УЗО, размыкающие цепь при возникновении в линии короткого замыкания.

Рис. 19 Терморегуляторы, к которым подсоединен нагревательный кабель

Терморегуляторы и датчики для греющего кабеля

Терморегуляторы позволяют в несколько раз сократить расходы на электроэнергию при использовании кабельных подогревателей, с их помощью можно настроить пределы температур включения и отключения в зависимости от сфер применения.

Выпускаемые терморегуляторы в зависимости от их назначения делят на несколько групп:

• для теплых полов,
• борьбы с обледенением на крышах,
• для обогрева водопровода и канализации,
• поддержания тепла в трубопроводах с горячей водой.

Основное отличие всех видов терморегуляторов – температурные пороги срабатывания, при использовании в скважинах температуру включения устанавливают в пределах +2 – +3 градуса, отключения – +10 С, для экономии электроэнергии пороговые значения можно понижать. В наружные системы для борьбы с обледенением крыш устанавливают термодатчики с порогами срабатывания от -15 до +5 С.

Выпускаемые промышленностью термические датчики с двумя проводами и трубкой на конце отличаются принципом действия, наиболее популярны резистивные и полупроводниковые виды. Принцип работы первых основан на изменении электрического сопротивления резистора в зависимости от температуры, в полупроводниковых устройствах при изменении температурного режима меняются характеристики p-n-перехода.

В обоих случаях проходящий через резистор или полупроводник электрический ток меняет свое значение от температуры, а электрический сигнал от датчика управляет работой электронной схемы, подающей питание на нагревательный кабель.

Рис. 20 Способы теплоизоляции

Теплоизоляция греющих кабелей

При укладке снаружи обязательно используют тепловую изоляцию – она предотвращает уход тепла от кабеля в окружающую среду, повышая тем самым эффективность обогрева. При погружении в землю используют жесткие виды водостойких изоляционных скорлуп из пенопласта, пеноплекса или пенополиуретана.

При наружной прокладке трубопроводов на их изоляцию не оказывается давление землей, можно смонтировать канализационный вход в дом с подогревом, используя мягкие материалы – вспененный полиэтилен, все виды минеральных ват, стекловату. Также следует учитывать, что толщина защитной оболочки утеплителя при наружной прокладке должна быть больше подземного варианта.

Основная информация по обогреву водопроводной трубы

Водопроводы и канализационные трубы можно обогревать изнутри; подобная технология разработана и массово применяется довольно давно. Для такого прогрева водопроводной трубы используется специальный греющий кабель с наружной изоляцией из пищевого пластика.

Разумеется, все оборудование имеет гигиенический сертификат и не меняет вкуса питьевой воды и ее характеристик. Функционирование внутреннего греющего кабеля начинается с температуры ниже 5С. Можно включать систему при отрицательной температуре, но в этом случае потребуется время для оттаивания замерзшей жидкости, и на протяжении этого временного отрезка нежелательно включать насос или насосную станцию. Комплекты оборудования для таких (внутренних) систем обогрева изготавливаются стандартным заводским способом на профильных производствах.

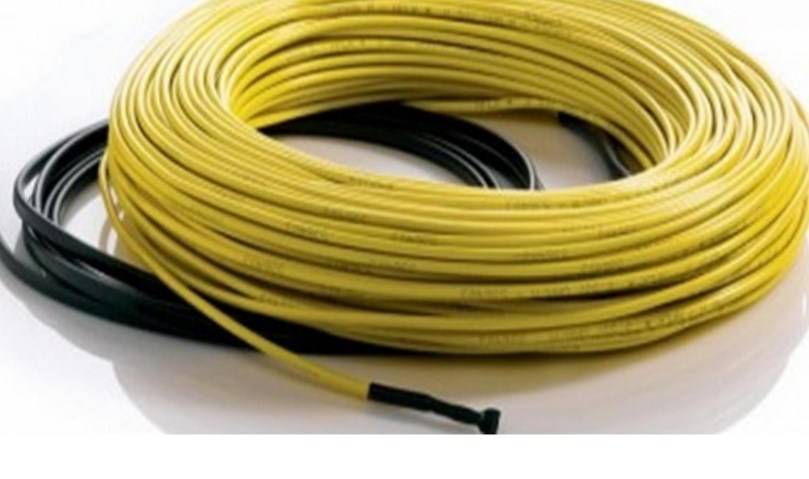

Однако гораздо более распространён обогрев водопроводных труб снаружи. Здесь также используется электрический греющий кабель, но он соприкасается с внешней поверхностью трубы. Перечень достоинств системы кабельного обогрева водопровода выглядит следующим образом:

• при правильных расчетах и монтаже системы обогревания полностью исключается замерзание труб в течение всего зимнего периода;
• экологически безопасные материалы всех составляющих системы востребованы для водопроводных труб с питьевой водой;
• греющий кабель можно применять для коммуникаций, расположенных под землей, внутри здания или на открытом воздухе. Прокладка кабеля выполняется по выбору – внутри трубы или на ее поверхности;
• легкость и удобство в эксплуатации. Термокабель достаточно смонтировать и подключить электричество, чтобы система начала работать;
• долговечность и надёжность в эксплуатации;
• значительная экономичность, которую обеспечивает функция системы (самостоятельно регулировать мощность в зависимости от температуры).

Для качественного функционирования и бесперебойной работы водопроводной трубы, защищённой системой электрообогрева, следует учитывать и другие факторы: глубину залегания, длину водопроводной магистрали и особенности местного климата.
