Какие бывают кольца. Виды и назначение
Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:
- Канализационные и водозаборные.
- Изделия для прокладывания подземных кабельных электросетей.
- Коллекторы.
- Газопроводные и водозаборные.
Кроме этого, на рынке встречаются такие разновидности:
- Кольца с плоским и замковым торцом.
- Ремонтные.
- Доборные.
- Опорные.
Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.
Выполнение замеров и проектирование
Чтобы обеспечить эффективную очистку стоков, необходимо создание условий, при которых они смогут находиться внутри накопительного резервуара в течение трех суток. По этой причине объем септика из бетонных колец определяют с учетом суммарного трехсуточного объема стоков.
Расход воды в соответствии с суточными нормами потребления для одного члена семьи при использовании бытовой домашней техники равен около 200 литров. Путем несложного подсчета можно определить, что для семьи, состоящей из 2 – 3 человек, минимальный объем очистного сооружения должен равняться примерно 2 кубам.
А вот для коттеджа, где постоянно проживает 5 – 6 домочадцев, требуется строительство сооружения, способного вместить 3 – 4 куба. Специалисты советуют при определении объема септика делать небольшой запас, поскольку в случае приезда посторонних людей появляется риск, что норма будет превышена. Чтобы устранить последствия неверно произведенных расчетов, предстоят значительные финансовые расходы.
Определяясь с выбором, из каких колец делать септик, и какое их количество потребуется, нужно учитывать, что фактический объем должен превышать расчетные показатели. Это объясняется тем, что по мере наполнения резервуара стоки поднимаются до места нахождения переливных отверстий – они никогда не достигают верхнего края. По этой причине расчетный объем отработанной жидкости должен доходить лишь до уровня данных труб.
Место сточного колодца в канализационной системе
Зачастую централизованная канализационная система в частном секторе с малоэтажной застройкой попросту отсутствует. А от бытовых стоков необходимо избавляться, не выливать же их на землю. С этой целью сооружают автономную систему канализации, включающей внутреннюю и наружную часть.
Внутридомовая канализация собирает стоки с сантехнических приборов, а ее наружная часть предназначена для их утилизации или накопления с целью последующей откачки ассенизаторами. Принимающий стоки накопительный колодец на улице является конечной точкой вывозной локальной системы очистки.
Если общепоселковой сети канализации нет в принципе, то без выгребной ямы или накопителя для нечистот возле частного дома не обойтись
Фекальные стоки в канализационном колодце осветляются, в результате чего образуется частично очищенная вода и взвеси. В случае с выгребной ямой первая дренируется в грунт, а вторые разлагаются микроорганизмами до состояния безопасного с биологической точки зрения ила.
Если выбран вариант с накопителем, то нечистоты просто собираются в герметичной емкости, а по мере ее наполнения откачиваются с привлечением ассенизаторской машины.
Конечно, можно установить полноценный септик с несколькими камерами очистки, но стоит он немало. Для небольшого коттеджа или дачи, где проживает семья в три-четыре человека, вполне хватит накопительного резервуара или выгреба на несколько сотен литров объемом. Стоков не так много, подобная система утилизация будет справляться с нечистотами без проблем.
Брожение и осветление сточных вод может производиться в одном или нескольких последовательно соединенных резервуарах. Однако во втором случае работы по установке канализационных колодцев сильно усложняются.
Проще обустроить одну колодезную конструкцию, а для ускорения процессов очищения подсыпать в нее химические или биологические реагенты.
Чаще всего на придомовом участке своими силами хозяева частных домов делают выгребную яму. Но если уровень грунтовых вод высок, то вариант с выгребом не подходит, приходится устанавливать накопительную емкость. Причем объем ее подбирается достаточно большой, чтобы уменьшить количество вызовов ассенизаторов.
Разложение биологической составляющей канализационных нечистот в выгребе происходит за счет анаэробных микробов. Им для жизнедеятельности не требуются подпитка кислородом, поэтому устанавливать в колодец дополнительных аэробных установок не понадобится. Вся система очистки получается энергонезависимой, не требующей подключения к электросети.
Все процессы гниения внутри канализационного колодца происходят естественным образом, благодаря живущим в почве бактериям. В этом вопросе они вполне успешны, однако “работают” анаэробы достаточно медленно. Поэтому чтобы ускорить процессы, в яму изредка добавляют биоактиваторы.
Расстояние между дренирующим днищем выгреба и слоем грунтовых вод должно составлять не менее метра, иначе очищенной воде некуда будет деваться
Создание котлована и «подушки»
Лучшим периодом для земляных работ являются жаркие месяцы или первые морозные дни. Дело в том, что тогда уровень залегания подземных вод наиболее низкий.
Котлован можно вырыть вручную, наняв бригаду мастеров или применить экскаватор. Затраты на услуги копателей и вызов спецтехники сопоставимы. Размеры вырытого котлована должны быть больше, чем габариты монтируемых колец примерно на 50 – 80 сантиметров.
Это сделает процесс установки значительно проще и позволит осуществить наружную гидроизоляцию швов элементов сооружения. Делая расчет глубины септика из бетонных колец, учитывают высоту фильтрационной подушки, составляющей 20 – 30 сантиметров, размеры колец и толщину плиты – около 15 сантиметров.
Параметры траншей подбирают в соответствии с размерами колец, применяемых для создания камер. Их делают обычно шириной 50 сантиметров и глубиной 120 – 150 сантиметров. Дно выкопанных траншей располагают под небольшим уклоном, равным 2 – 3 сантиметрам на погонный метр. Лучше предварительно измерить расстояние между двумя крайними точками и умножить его на величину уклона в соответствии с нормой.
Если соблюдать данное условие, самотек стоков будет обеспечен. Дно готовых траншей выравнивают и утрамбовывают, засыпают песком до формирования слоя толщиной 10 сантиметров. Затем его вновь трамбуют. Чтобы залить бетонную плиту, задействуют цементный раствор. Если в нижнем кольце имеется дно, стяжку можно не делать.
В данном случае достаточно применить отсыпку из щебенки, уложив ее 20-сантиметровым слоем. Следует достичь эффекта, когда подушка сильно просядет. Для достижения ее максимальной плотности нужно трамбовку чередовать с заливкой щебенки водой.
Пошаговая инструкция: как сделать септик из бетонных колец своими руками
Сначала сделайте разметку для будущей ямы
Если человек задался вопросом, как правильно сделать септик из бетонных колец, тогда первое, с чем нужно разобраться, это земляные работы. Перед тем как начинать выкапывать котлован, для начала лучше сделать разметку.
В центре будущего котлована нужно вбить колышек, к которому привязать веревку, на втором конце — привязать второй колышек. Второй колышек нужно привязывать на расстоянии от первого, которое будет равно внешнему радиусу кольца плюс 20-30 сантиметров. После чего по принципу циркуля нужно очертить контур будущего котлована, это поможет с первого раза вырыть котлован нужного размера, не делая при этом лишнюю работу.
Выкопать яму можно вручную лопатой или воспользоваться услугами экскаватора
Что касается глубины котлована, то она должна быть немного больше, чем планируемая высота резервуара, так как перед установкой колец дно нужно выровнять с использованием уровня и утрамбовать.
Дно выгребной ямы нужно засыпать щебнем или залить бетоном, в зависимости от типа колец
Если приобретены только сквозные кольца, тогда нужно залить основание бетоном. Но тут нужно учитывать, что если система предусматривает фильтрационный резервуар, то его дно заливать бетоном не стоит, нужно просто насыпать щебень.
Яма для септика из бетона
В процессе проведения земляных работ нужно не только вырыть котлованы для резервуаров, но и подготовить траншеи для трубопровода, а также для соединительных элементов между резервуарами.
В процессе подготовки траншей для трубопровода очень важно не забывать об уклоне в 5 миллиметров на каждый метр трубы. Также нужно насыпать на дно канавы 10 миллиметров песка
Следующий этап: это прокладка труб к септику
После проведения всех земляных работ можно приступать к монтажу железобетонных колец. Кольца нужно опускать в котлован при помощи подъемного крана, так как они имеют достаточно большой вес и в случае падения могут расколоться.
Аккуратно опускайте бетонные кольца в яму, внимательно проверьте все крепежи
Нужно следить за тем, чтобы кольца ложились четко один на другой, для того чтобы полученный колодец был герметичным, стыки нужно обработать цементом или жидким стеклом.
Установите железобетонные кольца в яму (в данном случае, приведен пример колец без дна)
Следующим этапом будет подводка наружной канализации. Для этого вначале нужно сделать отверстия в резервуарах под входной трубопровод и соединения.
Сделайте отверстия для канализационных труб в стенках колец
В проделанные отверстия нужно установить фитинги, а первый резервуар необходимо оборудовать вентиляционной трубой. После этого можно осуществлять укладку трубопровода. Для того чтобы трубопровод был герметичным, все стыки труб нужно обработать жидким стеклом или другим герметиком.
Сделайте внутри септика отверстия для канализационных труб
Далее необходимо подумать о гидроизоляции, для этого все резервуары нужно покрыть рубероидом. Если необходимо, нужно оборудовать второй резервуар специальными приспособлениями, например, компрессором или активным илом.
На финальном этапе производится установка перекрытий и люков, закрывание системы утеплителем и обратная засыпка. После этого система полностью готова к использованию, но нужно понимать, что для того чтобы она работала правильно, нужно регулярно выполнять ее обслуживание.
Окончание монтажа: установите плиту перекрытия и люки
Разработка проекта на основе норм
Когда выбран полный вариант обустройства локальной канализационной системы, для получения качественного результата необходимо выполнить правильное проектирование либо самостоятельно, либо силами инженеров.
Первый вариант возможен, если запланирована на даче самая простая канализация своими руками без строительства сложных сооружений – септика, фильтрационного колодца, поля фильтрации.
Например, на участке предполагается постройка уличного туалета типа «скворечник», который также послужит местом, куда выбрасываются хозяйственные отходы, а вместо полноценных моек для рук и посуды решено поставить самый обычный умывальник. Чтобы построить такой туалет на улице, потребуется только выкопать яму, поместить в нее герметичный резервуар, определиться с оптимальной схемой строения и подписать договор с ассенизаторами о регулярном вывозе нечистот.
Если запланирована сложная дачная канализация с внутридомовой разводкой, септиком, прокладкой труб от дома, летней кухни и бани, лучшим решением станет обращение за услугой к инженерам-проектировщикам. Именно профессиональный подход позволит иметь правильно составленный проект с учетом планировки дома и окружающего ландшафта.
В обоих случаях при строительстве сливной ямы или септика следует принимать во внимание нормы СанПиН, согласно которым расстояние от емкости, предназначенной для сбора стоков и нечистот до близко расположенных объектов, зависит от состава почвы. Например, промежуток между септиком и колодцем или скважиной должен составлять для глинистых грунтов – 25 – 30 метров, а для супесчаных и песчаных – минимум 50 метров.. Выполняя устройство септика на даче своими руками, в первую очередь после разработки проекта нужно выбрать сантехническое и канализационное оборудование, опираясь на техусловия и нормы ГОСТа, регламентирующие использование определенных материалов.
Выполняя устройство септика на даче своими руками, в первую очередь после разработки проекта нужно выбрать сантехническое и канализационное оборудование, опираясь на техусловия и нормы ГОСТа, регламентирующие использование определенных материалов.

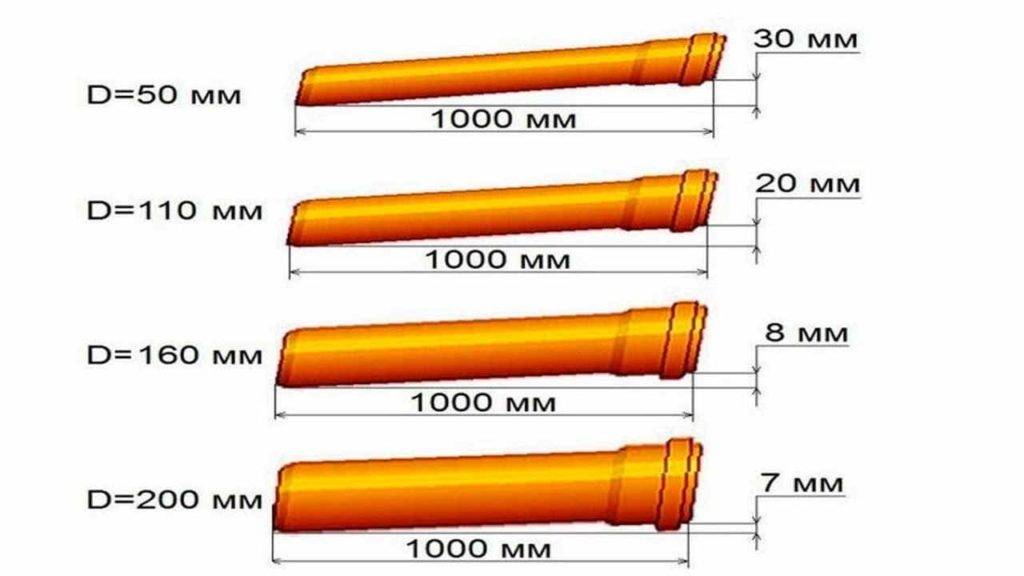

Так, при прокладке внешнего участка канализационной магистрали, следует задействовать исключительно специальную трубную продукцию наружного типа, к которой относятся гладкие и гофрированные изделия, изготовленные из ПНД, ПП и ПВХ. Фитинги к ним должны соответствовать приобретенным трубам по диаметру и материалу.
Стандартные размеры железобетонных колец
Бетонные кольца представлены весьма разнообразным размерным рядом. Стандартные размеры изделий выглядят так:
- Высота: 10-100 см.
- Толщина стенок: 70-120 мм.
- Внутренний диаметр: 70-200 см.
- Удельный вес: 46-2 300 кг.
Благодаря таким типоразмерам, подобрать кольца для обустройства индивидуальной системы водоснабжения не составляет труда.
| Наименование | Диаметр D, мм | Диаметр d, мм | Высота h, мм | Толщина, мм | Объем бетона, куб.м | Вес, тонн |
| К-10-10 | 1160 | 1000 | 990 | 80 | 0.27 | 0.68 |
| К-10-5 | 1160 | 1000 | 490 | 80 | 0.14 | 0.35 |
| К-12-10 | 1410 | 1250 | 990 | 80 | 0.33 | 0.82 |
| К-12-5 | 1410 | 1250 | 490 | 80 | 0.17 | 0.42 |
| К-15-10 | 1680 | 1500 | 990 | 90 | 0.44 | 1.1 |
| К-15-5 | 1680 | 1500 | 490 | 90 | 0.22 | 0.55 |
| К-20-5 | 2200 | 2000 | 490 | 100 | 0.33 | 0.82 |
| К-7-1,5 | 840 | 700 | 145 | 70 | 0.024 | 0.06 |
| К-7-10 | 840 | 700 | 990 | 70 | 0.17 | 0.42 |
| К-7-5 | 840 | 700 | 495 | 70 | 0.084 | 0.21 |
| КС 7.6 | 840 | 700 | 590 | 70 | 0.3 | 0.25 |
| КС10.18а | 1160 | 1000 | 1790 | 80 | 0.46 | 1.15 |
| КС10.3 | 1160 | 1000 | 290 | 80 | 0.08 | 0.2 |
| КС10.6 | 1160 | 1000 | 590 | 80 | 0.16 | 0.4 |
| КС10.9 | 1160 | 1000 | 890 | 80 | 0.24 | 0.6 |
| КС10.9а | 1160 | 1000 | 890 | 80 | 0.22 | 0.55 |
| КС13.6 | 1410 | 1250 | 590 | 80 | 0.2 | 0.5 |
| КС13.9а | 1410 | 1250 | 890 | 80 | 0.28 | 0.7 |
| КС13.9б | 1410 | 1250 | 890 | 80 | 0.24 | 0.6 |
| КС15.18 | 1680 | 1500 | 1790 | 90 | 0.804 | 2.01 |
| КС15.18а | 1680 | 1500 | 1790 | 90 | 0.75 | 1.88 |
| КС15.18б | 1680 | 1500 | 1790 | 90 | 0.72 | 1.8 |
| КС15.6 | 1680 | 1500 | 590 | 90 | 0.265 | 0.66 |
| КС15.6б | 1680 | 1500 | 590 | 90 | 0.22 | 0.55 |
| КС15.9 | 1680 | 1500 | 890 | 90 | 0.4 | 1 |
| КС15.9а | 1680 | 1500 | 890 | 90 | 0.35 | 0.88 |
| КС15.9б | 1680 | 1500 | 890 | 90 | 0.32 | 0.8 |
| КС20.12а | 2200 | 2000 | 1190 | 100 | 0.67 | 1.68 |
| КС20.12б | 2200 | 2000 | 1190 | 100 | 0.64 | 1.6 |
| КС20.18б | 2200 | 2000 | 1790 | 100 | 1.02 | 2.55 |
| КС20.6 | 2200 | 2000 | 590 | 100 | 0.39 | 0.98 |
| КС20.6б | 2200 | 2000 | 590 | 100 | 0.3 | 0.75 |
| КС20.9 | 2200 | 2000 | 890 | 100 | 0.59 | 1.48 |
| КС20.9б | 2200 | 2000 | 890 | 100 | 0.44 | 1.10 |
| КС25.12а | 2700 | 2500 | 1190 | 100 | 0.87 | 2.18 |
| КС25.12б | 2700 | 2500 | 1190 | 100 | 0.76 | 1.90 |
| КС25.6 | 2700 | 2500 | 590 | 100 | 0.48 | 1.2 |
| КС7.3 | 840 | 700 | 290 | 70 | 0.05 | 0.13 |
| КС7.9 | 840 | 700 | 890 | 70 | 0.15 | 0.38 |
| КЦ12.9 | 1410 | 1250 | 290 | 80 | 0.30 | 0.75 |
| КЦ25.12 | 2700 | 2500 | 1190 | 100 | 0.97 | 2.42 |
| ПК-7С | 870 | 650-670 | 360 | 100-110 | 0.036 | 0.09 |
Схемы септических систем
Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где происходит отстаивание стоков и их биологическая переработка.
Однокамерный септик обеспечивает трехсуточное отстаивание стоков. Он требует откачки излишнего ила раз в 3- 6 месяцев. Качество очистки не превышает 50 %
По сути, однокамерный септик представляет собой обычный накопитель, стоки из которого откачиваются ассенизаторами.

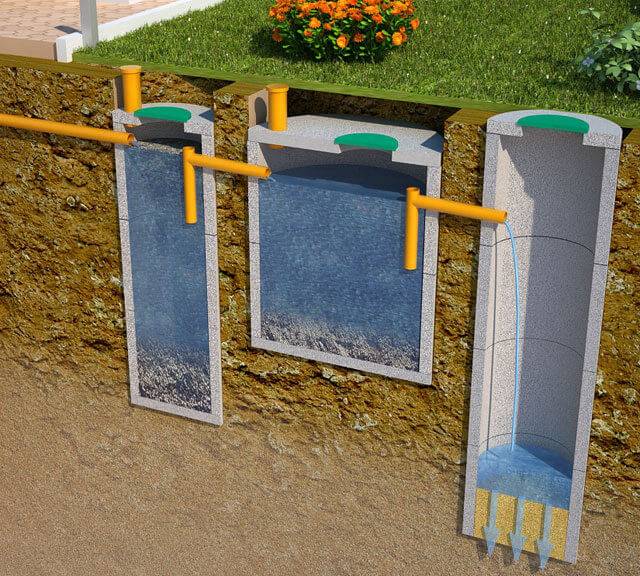

Двухкамерный септик обеспечивает 5-6 суточное отстаивание стоков. Уровень очистки составляет 70%. Откачивать излишки ила необходимо раз в 12 месяцев
Первая и вторая емкость обязательно должна иметь дно. Далее следует третий отсек, где также осуществляется грунтовая очистка. Следующим этапом очищения служит вывод отстоявшейся в камерах и осветленной сточной воды в грунт через дно фильтрующего колодца.
Трехкамерный септик обеспечивает 7-9 суточное отстаивание стоков. Уровень очистки составляет 80%. Откачивать излишки ила необходимо раз в 2 года
Все камеры устраиваются с монолитным дном, очистка производится путем отстаивания. Отстоявшаяся жидкость выводится в инфильтратор или поле фильтрации для последующей утилизации в грунт.
В зависимости от поглотительной способности грунта, можно выбрать несколько вариантов фильтрации для устройства септика из бетонных колец:
- Септическая система с фильтрующим полем.
- Септическая система с поглощающим колодцем.
- Септическая система с фильтрующей кассетой (инфильтратором).
Наиболее распространенным вариантом фильтрации является дренажный колодец. Он применяется при хороших поглотительных свойствах грунта.
Для увеличения производительности, его нижнее кольцо перфорируется. Так увеличивается площадь фильтрации. Если уровень грунтовых вод составляет менее трех метров, от этого варианта нужно отказаться
Между уровнем условного дна поглотительного колодца и наивысшим уровнем грунтовой воды в осенне/весенний дождливый период нет необходимого по нормативам метра, устанавливают поле фильтрации. Для его сооружения на участке должно быть достаточно места.
При его монтаже применяют перфорированные трубы или тоннели. Для равномерного распределения стоков между септиком и полем фильтрации устанавливают распределительный колодец.
Это оптимальное решение для участков, где уровень грунтовых вод не превышает 2,5 метров. Следует помнить, что между нижней гранью дрен поля фильтрации и кровлей насыщенного водой пласта также должна быть толща грунта мощностью не менее метра.
Фильтрующая кассета это аналог поля фильтрации, но она обходится дороже. Это среднее между фильтрующим колодцем и системой аэрационных труб. Она состоит из прямоугольного бетонного резервуара, с несколькими перегородками внутри. Сверху конструкция закрывается бетонными плитами
Эта конструкция не имеет широкого распространения в странах СНГ.
С системой фильтрации нужно определиться до монтажа септика из бетонных колец, так как это позволит заранее подготовить котлован необходимого размера и глубины.
Если устанавливать фильтрационные системы после выполнения монтажа, можно повредить трубы и резервуары. Поэтому пространство, которое граничит со стенкой второго резервуара осаждения, придется обкапывать вручную, без применения специальной техники.
Ограничения
Пластиковые колодцы не везде можно установить. Например, в сейсмоопасных районах с выше 7 баллами, пластик лучше не использовать. То же самое касается областей на Севере с вечной мерзлотой и температурой воздуха ниже -50 градусов.
Если колодец старый
Когда возникает необходимость реанимирования негодных для питья колодцев или строений для технических нужд, тогда справиться с задачей помогут трубы большого диаметра, выполненные из полимерных частей.
Благодаря полипропиленовым и полиэтиленовым кольцам другого диаметра в сторону уменьшения, можно просанировать и углубить колодец, вернув таким образом ему жизнь.
Процесс работы следующий:
- Требуется откачать воду.
- Донный фильтр, состоящий из щебенки или камней нужно убрать до песка.
- Кольца диаметром 850-950 мм соединяются с применением водостойкого герметика.
- Пластиковый ствол опускается в старую шахту.
- Лишнее место следует заполнить смесью из песка и гравия, при этом не забыв про утрамбовку.
- Проводится формирование фильтрующего слоя на дне.
При таком способе реанимации старого колодца можно значительно сэкономить не только трудовые, но и денежные затраты.
Размер колодца
Высота колодезных колец может варьироваться от 50 до 150 см. Чем выше показатель, тем больше веса у конструкции. Это становится главной причиной выбора пластиковых колец с минимальной высотой, что конечно же позволяет провести монтаж в одиночку.
Рекомендуется покупать небольшие конструкции, чтобы не переплачивать и искать так называемую «золотую середину», особенно на дачу.
Также отличия имеются в жесткости:
- SN2 подходит для глубины до 2 м и диаметра 600/900/1500 мм;
- SN4 – от 2 до 4 м с показателями диаметра 680/970/1600 мм;
- SN6 – 4-6 м и 700/1000/1800 мм;
- SN8 – 6-8 м, диаметр как у SN6;
- SN12 – 8-12 м, при диаметре 800/1200/2200 мм;
- SN14 – 12-16 м, 850/1300/2400 мм.
Конструктивные особенности септиков
Обычная выгребная яма – это не совсем безопасное решение. Стоки, которые попадают в нее, впитываются в почву и могут проникать в грунтовые воды, а они ведь питают скважины, которые используются для получения питьевой воды. Получается, что питьевая вода может стать токсичной. Конечно, при правильном расположении выгребной ямы можно снизить вероятность подобного развития событий, но все же решение это уже давно несовременное. Да и зачем использовать дедовский способ, когда современный септик – это не так уж и дорого, но в разы более надежно.
Септики по принципу работы можно поделить на такие виды:
- накопительные баки – это усовершенствованная выгребная яма. Септик данного типа – это герметичный резервуар, в котором стоки просто накапливаются, время от времени такой септик надо очищать. Главный плюс по сравнению с выгребной ямой – нет контакта стоков с почвой, потому и риск ее загрязнения сводится к минимуму. Накопительные баки подходят для дач, где сточных вод немного;
- отстойники позволяют не только накапливать, но и очищать сточные воды, что существенно упрощает процесс эксплуатации. Септик состоит из двух или трех камер, в каждой из которых осуществляется определенный этап очистки. Первая секция, как правило, наиболее объемная. Она предназначена для накопления стоков и их первичного отстаивания, на дне оседает осадок, а более-менее очищенная вода перетекает во второй резервуар, где в осадок уходят более мелкие частицы. Третий резервуар – это отсек с биофильтром, где вода доочищается, но он может отсутствовать. Потом следует этап почвенной фильтрации. Твердый осадок постепенно уплотняется, а бактерии, содержащиеся в стоках, частично его перерабатывают, потому производить откачку септика приходиться нечасто – около одного раза в год. Отстойники относительно недорогие, но для качественной очистки необходимо выбрать емкости достаточного объема, плюс позаботиться об обустройстве почвенной фильтрации;
- септик с глубокой биоочисткой – это уже более сложное оборудование. На первом этапе стоки отстаиваются, а потом попадают в секцию с аэратором. В присутствии воздуха аэробные бактерии перерабатывают бОльшую часть осадка, затем вновь происходит отстаивание, и очищенная вода может выводиться из септика, правда, сначала она проходит щебневый фильтр. Септики данного типа компактные, отличаются минимальным присутствием запаха, не требуют откачки, но стоят дорого. К тому же, необходимо будет подключение электричества, а это тоже затраты.
Для обеспечения максимальной герметичности лучше брать септики производственного изготовления, но некоторые мастера берутся делать подобное оборудование собственноручно. Итак, в зависимости от материала изготовления септики бывают:
Самодельные септики, которые делают из кирпича, бетонных колец, покрышек и пластиковых емкостей способны очистить стоки на 60% и не более, в то время как промышленные септики могут справиться с этой задачей намного более эффективно, очищая нечистоты на 99%. Но даже самый дорогой промышленный септик – это еще не гарантия полного комфорта и безопасности. Надо знать, где расположить септик, чтобы в дом не проникал неприятный запах, а в питьевую воду – токсины из стоков.
Как выбрать подходящий вид фильтрующего колодца
Какую конструкцию и материал для изготовления поглотителя выбрать, зависит от ряда факторов:
- количества потребляемой воды;
- состава грунта;
- финансовых возможностей.
Сравнение конструкций со стенками из разных материалов и с разными фильтрами
В качестве фильтров используют как натуральные материалы, так и искусственные. Главное условие — при контакте с водой дренаж не должен разлагаться. Токсичные и биологически опасные компоненты не могут использоваться в качестве фильтра.
Оптимальные материалы:
- кварц;
- галька;
- щебень;
- речной песок.
Совет! Остатки строительных материалов в качестве дренажного слоя лучше не использовать.
В качестве материала для монтажа колодцев чаще всего выбирают:
- кирпич — качественный и долговечный материал. Преимущества — надежность конструкции, все работы можно сделать в одиночку. Недостатки — высокая стоимость сложности в укладке;
- бетонные кольца — быстро монтируются, служат долго. Чтобы установить конструкцию, потребуются помощники;
- пластиковые — бюджетный вариант очистки воды. Сроки использования ограничены. Материал боится низких температур и механических воздействий. Требует усиленной гидроизоляции;
- старые автомобильные шины — колодец из них делается быстро, кроме резины потребуются только пластиковые скобы для фиксации, канализационная труба и утеплитель. Подходит лишь для использования на даче, так как боится морозов.
Сравнение конического и цилиндрического колодца
Рассмотрим сравнительные характеристики двух вариантов фильтрующих колодцев — конической и цилиндрической формы.
Конический
Используется для сточного водоотведения, которые прошли предварительную фильтрацию в септиках, очистительных системах. Конструкции делают из специальной гофротрубы — она выполняет функцию очистки. Используют два варианта:
- без перфорации;
- с перфорацией.
Диаметр обоих вариантов труб — 6,3 см.
Преимущество конического колодца — в возможности устанавливать оборудование в грунтах с различным составом.
Цилиндрический
Цилиндрические модели изготавливают из полипропилена. Главное их отличие от конических версий — ограниченность применения. Например, в почву с большой концентрацией глины их лучше не монтировать.
Труба цилиндра имеет диаметр 100 см, высота — 300.
Как и конический, фильтры в форме цилиндра стоят недорого и удобны в установке.
Монтажные работы
Установка колодцев канализации выполняется в несколько этапов. Для примера можно рассмотреть сооружение из железобетонных колец.
Этап 1. Земляные работы.
Канализационный колодец из любого материала устанавливается в предварительно вырытый котлован. Его объем зависит от размеров сооружения. Небольшое углубление можно вырыть своими руками, котлован больших размеров роют экскаватором.
На этом же этапе готовят дно котлована. Для накопительного сооружения выполняют работы по следующей схеме:
- Насыпают слой щебня толщиной 15-20 см, хорошо утрамбовывают.
- Поверх подушки заливают бетонный раствор.
В случае с дренирующим дном цементным раствором заливают площадку по периметру обсадного кольца.
Этап 2. Сборка рабочей камеры.
Перед установкой в кольцах из железобетона делают отверстия. В них будут входить трубы, отводящие стоки канализации от бытовой техники и сантехнического оборудования.
Первое кольцо устанавливают с использованием бетона марки М100. В подготовленные отверстия вставляют канализационные трубы, заделывают образовавшиеся пустоты бетоном. Далее ставят обсадные кольца по очереди, заполняя щели цементным раствором.
Этап 3. Монтаж люка.
Люк – это одна из важных частей канализационного колодца. Через смотровое отверстие под люком откачивают нечистоты или осматривают внутренние трубы. Для монтажа люка выполняют следующие работы:
- После установки последнего обсадного кольца все сооружение накрывают железобетонной плитой. В ней предварительно делают смотровое отверстие.
- Кромки отверстия защищают от механических воздействий металлическим ободом.
- В отверстие устанавливают чугунный люк.
Этап 4. Прокладка сточной трубы.
Грамотная установка канализационных колодцев предполагает правильно расположенные сточные трубы:
- Отводящая труба заглублена не меньше 0,7 метра.
- Правильный уклон сточных труб составляет 2 см на 1 метр.
- Трубопровод, по которому стоки входят в колодец, должен располагаться выше отводящей трубы.
Этап 5. Герметизация сооружений.
Одним из критериев качественного выполнения монтажных работ можно назвать отсутствие неприятных запахов. Кроме того в герметичную конструкцию не проникают грунтовые воды, которые могут ускорить наполнение колодца нечистотами.
Герметизация накопителя выполняется по следующим правилам:
- Участки, подлежащие герметизации, очищают от грязи, пыли.
- Поверхность смачивают водой для повышения адгезии.
- Для гидроизоляции колодца канализации используют влагостойкие мастики.
Нормативные документы
При планировании строительства очистного сооружения для частного дома очень важно учитывать требования нормативов
При планировании строительства очистного сооружения для частного дома очень важно учитывать требования нормативов. Только соблюдая эти нормы, можно быть уверенным, что при согласовании в СЭС не возникнет проблем. Устройство очистного сооружения на территории загородного дома должно выполняться с соблюдением требований следующих нормативов:
Устройство очистного сооружения на территории загородного дома должно выполняться с соблюдением требований следующих нормативов:
- Главный документ, который содержит основные требования по строительству септиков, – СНиП номер 2.04.03-85. В нём регламентируются главные моменты возведения наружных сетей канализации и локальных очистных сооружений.
- Если на территории дачного или загородного дома находится колодец или скважина, то нужно соблюдать нормативные расстояния от очистных сооружений до источников питьевой воды. Эти нормы регламентируются в СНиП номер 2.04.01-85 и нормативном документе номер 2.04.04-84. В них описываются требования по строительству внутренних и наружных коммуникаций водопровода.
- Кроме этого многие нормативные расстояния от очистного устройства до других объектов на участке нормируются СанПиН номер 2.1.5.980-00. Здесь собраны нормы, регулирующие границы охранных и санитарных зон вокруг поверхностных водных объектов.
- Ещё один документ, который регулирует санитарно-защитные границы около объектов, несущих потенциальную угрозу окружающей среде, – это СанПиН номер 2.2.1/2.1.1.1200-03.
Видео
Посмотрите, как проходит процесс обустройства фильтрационного колодца:
Конструкция колодца может быть произвольной, однако должно быть выполнено одно условие — соблюдение задачи обеспечения фильтрации воды, которая может поступать с изменяющейся интенсивностью.
Для выбора наиболее правильного в конкретных условиях вида очистного сооружения, следует учитывать ряд обстоятельств, среди которых: наличие водоносного горизонта, наличие обычного колодца, тип почвы. На ИЗОБРАЖЕНИИ 1 проиллюстрирована конструкция фильтрующего колодца, а также нормативы, которые следует брать в расчет при заглублении.
В некоторых случаях определенные обстоятельства не позволяют обустроить фильтрующий колодец, но если субъективные и объективные условия благоприятствуют использованию данного очистительного элемента, вполне логичен будет вопрос о том, в какой стороне участка предпочтительнее его расположить. Так, устраивать фильтрующую систему своими руками беспрепятственно можно на грунтах, пригодных для фильтрации, среди них: песчаный, супесь, торф.
Изображение 1. Конструкция фильтрующего колодца.
При попытке сооружения такого фильтра в глинистом грунте есть вероятность того, что система там не приживется. Немаловажна для фильтрующего колодца и площадь фильтрации, которая может быть равна показателю в диапазоне 1,5 м², что верно для супеси, а также 3 м² — для песка. Чем больше окажется фильтрующая площадь системы, тем более продолжительным будет срок ее эксплуатации. ИЗОБРАЖЕНИЕ 2 указывает на то, как можно произвести укладку стенок колодца, используя для этого кирпич.
Для того чтобы фильтрующий колодец был способен полностью справиться с возложенными задачами, его необходимо расположить на таком участке, где ниже уровня, на котором располагается фильтрующее дно, представляющее подушку, выполненную из щебня. При этом расстояние от днища до воды должно оказаться не меньше 0,5 м. Основание системы должно быть выше уровня грунтовых вод на 1 м. Если территории свойственен высокий уровень грунтовых вод, в этом случае от монтажа фильтрующего колодца предпочтительнее отказаться.
Особенности монтажа
Рассмотрим алгоритм строительства наружной канализации:
- создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
- приобретение необходимых материалов, труб, емкостей;
- производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
- установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;
- выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;
- выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
- выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.
Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.
Гидроизоляция канализационных шахт
Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.
Гидроизоляция осуществляется в соответствии со следующими правилами:
- Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
- Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
- Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.
Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.
https://youtube.com/watch?v=Lg7l8vHw13s
