Статическое давление в системе отопления и его расчет +Dbltj

Контроль рабочего давления в отопительных схемах

Для нормального безаварийного функционирования системы теплоснабжения необходимо регулярно контролировать величину температуры и напора теплоносителя.

Для проверки последнего обычно применяют деформационные манометры с трубкой Бурдона. Для измерения давлений малой величины могут использоваться их разновидности – диафрагменные приборы.

Необходимо помнить, что после гидроударов такие модели требуется поверять, т.к. они будут показывать завышенные значения при последующих контрольных измерениях.

Рисунок 1 – Деформационный манометр с трубкой Бурдона

В системах, где предусмотрены автоматический контроль и регулирование давления дополнительно используются различные типы датчиков (к примеру, электроконтактные).

• на входе и выходе источника отопления;
• до и после насоса, фильтров, грязевиков, регуляторов давления (при их наличии);
• на выходе магистрали от ТЭЦ или котельной и на вводе ее в здание (при централизованной схеме).

Не стоит пренебрегать этими рекомендациями даже при проектировании небольшого отопительного контура с использованием маломощного котла, т.к. это не только обеспечивает безопасность системы, но и ее экономичность за счет оптимального расхода воды и топлива.

Рисунок 2 – Участок отопительной схемы с установленными манометрами

Для возможности обнуления, продувки и замены приборов без остановки работы системы подключать их рекомендуется через трехходовые краны.

Какое давление показывает манометр?

Эта физическая величина характеризует степень сжатия среды, в нашем случае – жидкого теплоносителя, закачанного внутрь системы отопления. Измерить любую физическую величину означает сравнить ее с некоторым эталоном. Процесс измерения давления жидкого теплоносителя любым механическим манометром (вакуумметром, мановакуумметром) представляет сравнение его текущей величины в точке размещения прибора с атмосферным давлением, играющим роль эталона измерения.

Чувствительные элементы манометров (трубчатые пружины, мембраны, и др.) сами находятся под действием атмосферы. Наиболее распространенный пружинный манометр имеет чувствительный элемент, представляющий один виток трубчатой пружины (см. поз. рисунка ниже). Верхний конец трубки запаян и связан поводком 4 с зубчатым сектором 5, сцепленным с шестеренкой 3, на вал которой насажена стрелка 2.

Устройство пружинного манометра.

Исходное положение трубки-пружины 1, соответствующее нулю шкалы измерения, определяется деформацией формы пружины давлением атмосферного воздуха, заполняющего корпус манометра. Жидкость, поступающая внутрь трубки 1, стремится дополнительно деформировать ее, поднимая верхний запаянный конец выше на расстояние l, пропорциональное своему внутреннему давлению. Сдвиг конца трубки-пружины преобразуется передаточным механизмом в поворот стрелки.

Угол φ отклонения последней пропорционален разности полного давления жидкости в трубке-пружине 1 и местного атмосферного. Измеренное таким прибором давление называется манометрическим или избыточным. Точкой его отсчета является не абсолютный нуль величины, эквивалентный отсутствию воздуха вокруг трубки 1 (вакуум), а местное атмосферное давление.

Известны манометры, показывающие абсолютное (без вычета атмосферного) давление среды. Сложное устройство плюс высокая цена препятствуют широкому использованию таких приборов в системах отопления.

Величины давлений, указываемых в паспортах любых котлов, насосов, запорной (регулирующей) арматуры, трубопроводов являются именно манометрическими (избыточными). Измеряемая манометрами избыточная величина используется в гидравлических (тепловых) расчетах отопительных систем (оборудования).

Манометры в системе отопления.

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Для справки. Согласно нормативам, оптимальная разность напора в подающем и обратном трубопроводе должна лежать в пределах 0.05—0.1 Bar, максимум – 0.2 Bar. Если показания 2 манометров, установленных на магистрали, отличаются больше, то система спроектирована неправильно либо нуждается в ремонте (промывке).

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Автономные системы отопления

Расширительный бак в автономной системе отопления.

При отсутствии централизованного теплоснабжения в домах устраивают автономные отопительные системы, в которых теплоноситель подогревается индивидуальным котлом небольшой мощности. Если система сообщается с атмосферой через расширительный бачок и теплоноситель в ней циркулирует за счет естественной конвекции, она называется открытой. Если сообщения с атмосферой нет, а рабочая среда циркулирует благодаря насосу, систему называют закрытой. Как уже было сказано, для нормального функционирования таких систем давление воды в них должно составлять примерно 1,5-2 атм. Такой низкий показатель обусловлен сравнительно малой протяженностью трубопроводов, а также небольшим количеством приборов и арматуры, результатом чего становится сравнительно малое гидравлическое сопротивление. Кроме того, из-за небольшой высоты таких домов статическое давление на нижних участках контура редко превышает 0,5 атм.

На этапе запуска автономной системы ее заполняют холодным теплоносителем, выдерживая минимальное давление в закрытых системах отопления 1,5 атм. Не стоит бить тревогу, если через некоторое время после заполнения давление в контуре понизится. Потери давления в данном случае обусловлены выходом из воды воздуха, который растворился в ней при заполнении трубопроводов. Контур следует развоздушить и полностью заполнить теплоносителем, доводя его давление до 1,5 атм.

После разогрева теплоносителя в системе отопления его давление несколько увеличится, достигнув при этом расчетных рабочих значений.

Меры предосторожности

Прибор для измерения давления.

Поскольку при проектировании автономных систем отопления в целях экономии запас прочности закладывают небольшой, даже невысокий скачок давления до 3 атм может вызвать разгерметизацию отдельных элементов или их соединений. Для того чтобы сгладить перепады давления вследствие нестабильной работы насоса или изменения температуры теплоносителя, в закрытой системе отопления устанавливают расширительный бачок. В отличие от аналогичного устройства в системе открытого типа, он не имеет сообщения с атмосферой. Одна или несколько его стенок делаются из упругого материала, благодаря чему бачок выполняет функцию демпфера при скачках давления или гидроударах.

Наличие расширительного бачка не всегда гарантирует поддержание давления в оптимальных пределах. В ряде случаев оно может превысить максимально допустимые значения:

• при неверном подборе емкости расширительного бачка;
• при сбоях в работе циркуляционного насоса;
• при перегреве теплоносителя, что бывает следствием нарушений в работе автоматики котла;
• вследствие неполного открытия запорной арматуры после проведения ремонта или профилактических работ;
• из-за появления воздушной пробки (это явление может провоцировать как рост давления, так и его падение);
• при снижении пропускной способности грязевого фильтра по причине его чрезмерной засоренности.

Поэтому во избежание аварийных ситуаций при устройстве отопительных систем закрытого типа обязательной является установка предохранительного клапана, который сбросит излишки теплоносителя в случае превышения допустимого давления.

Почему упало давление воды

Что влияет на показатели в контуре:

• Высота установки корпуса, как следствие — высота и длина труб.
• Воздействие жидкости на трубы и другие элементы.
• Конструкция магистральных путей.

Если в вашем доме установлено автономное отопление, тогда нормы зависят от:

• Модели котла, пути трубопровода.
• Места монтажа.
• Количества этажей в здании.
• Характеристик внешней трубы.

Далее мы рассмотрим причины, не связанные с установкой. Если прибор сбрасывает и не набирает давление, это может быть внутренняя поломка или внешние факторы.

Течь в системе

Вы доливаете теплоноситель в контур, но напор все равно низкий. Если батареи хорошо нагреваются, влага быстро испаряется, поэтому место протечки сложно обнаружить. Возьмите сухую салфетку и пройдитесь по всем стыкам труб, соединениям. Посмотрите, возможно, под радиаторами скапливаются лужицы.

Если течь не удалось обнаружить, используйте компрессор.

• Отключите радиаторы от отопительного устройства.
• Слейте всю жидкость.
• Подсоедините к кранам компрессор.
• Прокачайте контур воздухом.
• Вы услышите посторонний звук в тех местах, где есть повреждения.
• Для герметизации используйте сантехническую паклю или герметик.

Неправильно подобранный котел — мощность не соответствует установленным параметрам трубопровода. Поэтому постоянно падает и не держится давление.

Если значения быстро падают, причина может быть в расширительном баке. При этом вы каждую неделю заливаете теплоноситель, но его становится все меньше, хотя протечек не обнаружено. Также наблюдается сброс напора в смесителях.

Как набрать и повысить показатели:

• Перекройте вентили подачи воды.
• Полностью слейте воду из контура.
• Откройте штуцер на расширительном баке (РБ) и зафиксируйте цифры.
• Закачивайте насосом воздух, пока не выйдет вся вода.
• Стравите воздух и повторите действия. Следите, чтобы стрелка на манометре не превышала 1,3 бар.
• Откройте краны и залейте жидкость.

Если после процедуры упало и не поднимается давление, осмотрите мембрану на повреждения. При необходимости замените.

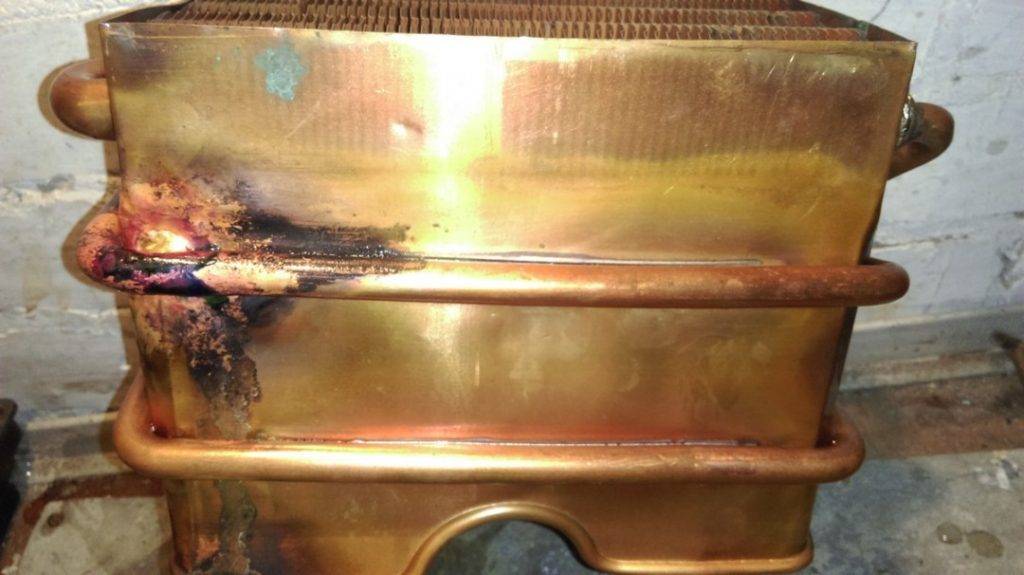

Неисправность теплообменника. После проверки труб и соединений нарушений не обнаружено? Осмотрите радиатор на повреждения. Большое скопление накипи на трубках приводит к частым промывкам реагентами. От этого материал быстро изнашивается, появляются трещины.

Битермический узел не подлежит ремонту из-за конструкции. Потребуется замена. Если установлен трубчатый радиатор, демонтируйте его. Свищи можно обнаружить по зеленым пятнам на поверхности. Просушите устройство, зачистите поврежденное место наждачкой. После проведите спайку паяльником или горелкой.

Проблемы с краном подпитки. При протечке кран приводит к постоянному падению напора. Как добавить теплоноситель в систему? Поможет только замена детали.

Неполадки трехходового клапана. В двухконтурных устройствах клапан служит для переключения потоков с отопления на горячее водоснабжение. Проведите чистку клапана, его работе может мешать накипь, мусор.

Завоздушенность. Определить, что в батареях появился воздушный карман, несложно. Это понятно по булькающим звукам там, где вода сталкивается с воздухом. Поступите так:

• Зафиксируйте значения манометра.
• Отключите технику.
• Установите емкость под кран Маевского и откройте его вентиль.

• Вы услышите, как пойдет воздух, может капать жидкость. Дождитесь, пока шипение прекратится.
• Включите воду и подавайте ее до тех пор, пока стрелка манометра не достигнет начального положения. Перекройте краны.
• Запустите котел и прислушайтесь к работе. Если снова слышны звуки, повторите процедуру.

Проблемы с газом в магистрали

Перебои с подачей топлива приводят к нарушениям нагрева и блокировке котла. По каким причинам случаются перебои:

• Засор газовой арматуры: фильтров, форсунок, шланга.
• Неисправность или засор клапана подачи газа.
• Утечка топлива. Перекройте вентили и вызывайте газовую службу.

Как видите, проблемы с работой котла возникают как по внутренним, так и внешним причинам. Если вам не удалось обнаружить место неполадки, вызывайте мастера. Он проведет диагностику системы и устранит поломку.

Причины нестабильного давления в батареях центрального отопления

Типичная причина повышенного давления – уменьшение диаметров труб обогрева

Нередки случаи, когда в только что построенном многоквартирном доме недовольные некомфортной температурой жильцы сразу же сами меняют все отопительные приборы. Это чаще всего и бывает одной из самых распространённых причин снижения давления в системе

Однако есть и много других причин изменения этого важно показателя. Ниже мы расскажем об основных:

• диаметр используемых труб. Когда система отопления проектируется, принимается в учет и такой важный параметр, как сечение трубы, при котором обеспечивается нормальное давление. Однако неграмотные хозяева либо берут трубы большего диаметра, либо меньшего – чем снижают пропускную способность системы. Первый вариант давление неизбежно уменьшит, а второй – увеличит. Но ни к чему хорошему ни первая, ни вторая замена не приведет;
• воздушные пробки могут образовываться в системе как по причине ремонтных работ, так и после установки неправильных радиаторов. Так, алюминиевые батареи строго не рекомендуется устанавливать в централизованных сетях, поскольку этот легкий металл при нагревании вступает в реакцию с водой, в результате чего образуется водород. Из-за этого снижается циркуляция теплоносителя, и, соответственно, нагрузка;
• износ радиаторов, арматуры и других узлов. Со временем в трубах откладывается накипь, скапливаются примеси и мусор. В итоге качество теплоносителя падает;
• нагрузка снижается и в результате различных аварий, и некорректно проведенных ремонтных работ;
• во время запуска системы образуется сильный напор воды, ведь чтобы наполнить все элементы системы требуется давление, которое значительно превышает рабочее.

Рекомендуем: Какие радиаторы лучше подходят для автономного отопления?

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

• белая – говорит о падении натиска воды;
• зеленая, о том, что напор нормальный;
• красная – увеличенное количество атмосфер.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

• перед началом сезона проверяется магистраль холодной водой на герметичность;
• если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
• при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Регулировка

Как отрегулировать напор в элеваторном узле?

Подпорная шайба

В случае если быть правильным, при подпорной шайбы требуется не регулировка напора, а периодическая замена шайбы на аналогичнуюиз-за абразивного износа узкого металлического страницы в технической воде. Как своими руками заменить шайбу?

Инструкция, в общем, достаточно несложна:

1. Все задвижки либо вентиля в элеваторе перекрываются.
2. Раскрывается по одному сброснику на обратке и подаче для осушения узла.
3. Раскручиваются болты на фланце.
4. Вместо ветхой шайбы устанавливается новая, снабженная парой прокладок — по одной с каждой стороны.

Совет: в отсутствие паронита шайбы вырезаются из ветхой автомобильной камеры. Не забудьте вырезать ушко, которое разрешит завести шайбу в паз фланца.

1. Болты стягиваются попарно, крест-накрест. По окончании того, как прокладки прижаты, гайки закручиваются до упора не более чем на пол-оборота за раз. В случае если поспешить, неравномерное сжатие непременно приведет к тому, что прокладку оторвёт давлением с одной стороны фланца.

Система отопления

Перепад между смесью и обраткой штатно регулируется лишь заменой, завариванием либо рассверливанием сопла. Но время от времени появляется необходимость убрать перепад, не останавливая отопления (в большинстве случаев, при важных отклонениях от температурного графика в пик холодов).

Это делается регулировкой входной задвижки на обратном трубопроводе; тем самым мы убираем перепад между прямой и обратной нитками и между смесью и обраткой.

1. Замеряем давление на подаче по окончании входной задвижки.
2. Переключаем ГВС на подающую нитку.
3. Вкручиваем манометр в сбросник на обратке.
4. Всецело закрываем входную обратную задвижку и позже неспешно открываем ее , пока перепад не уменьшится от начального на 0,2 кгс/см2. Манипуляция с последующим открытием и закрытием задвижки нужна чтобы ее щечки максимально опустились на штоке. В случае если задвижку, щечки смогут просесть в будущем; цена смехотворной экономии времени — как минимум размороженное подъездное отопление.
5. Температура обратного трубопровода контролируется с промежутком в день. При необходимости ее предстоящего понижения перепад убирается по 0,2 атмосферы за раз.

Теплоноситель в статическом и динамическом состояниях

Теплоноситель любой системы отопления может находиться в двух состояниях:

• неподвижном (статическом), когда отсутствует нагрев в гравитационной системе (отсутствует естественная циркуляция) или выключен циркуляционный насос в системе с принудительной циркуляцией;
• подвижном (динамическом), вызываемом такими причинами: естественной циркуляцией теплоносителя, побуждаемой градиентом давления вследствие неравномерности прогрева рабочей жидкости вдоль контура гравитационной системы отопления;
• принудительной циркуляцией теплоносителя, побуждаемой циркуляционным насосом;
• тепловым расширением теплоносителя, побуждающим его вытеснять воздух/газ из расширительных баков, занимая освободившиеся объемы.

Неподвижный теплоноситель оказывает на внутренние поверхности элементов системы только (гидро)статическое давление, изучаемое гидростатикой. Движущийся теплоноситель характеризуется (гидро)динамическим давлением, изучаемым гидродинамикой. Оно складывается из статической составляющей, затем части, определяемой тепловым расширением жидкости, наконец составляющей, создаваемой т.наз. скоростным напором движущейся жидкости. Далее, рассматривая движущийся нагретый теплоноситель, будем использовать термин рабочее (результирующее) давление.

Полное, статическое и динамическое давление. Измерение давления в воздуховодах систем вентиляции

Полное, статическое и динамическое давление При движении воздуха по ВВ в любом поперечном сечении различают 3 вида давления:

Статическое давление

определяет потенциальную энергию 1 м 3 воздуха в рассматриваемом сечении. Оно равно давлению на стенки воздуховода. .Динамическое давление

– кинетическаяя энергия потока, отнесенная к 1 м 3 воздуха. – плотность воздуха, — скорость воздуха, м/с.Полное давление

равно сумме статического и динамического давления.

Принято пользоваться значением избыточного давления, принимая за условный ноль атмосферное давление на уровне системы. В нагнетательных воздуховодах полное и статическое избыточное давление всегда «+», т.е. давление >

. Во всасывающих воздуховодах полное и статическое избыточное давление «-».

Измерение давления в воздуховодах систем вентиляции

Давление в ВВ измеряется при помощи пневмометрической трубки и какого-либо измерительного прибора: микроманометра либо др.прибора.

Для нагнетательного воздуховода:

статическое давление – трубку статического давления к бачку микроманометра;

полное давление – трубку полного давления к бачку микроманометра;

динамическое давление – трубку полного давления к бачку, а статического – к капилляру микроманометра.

Для всасывающего воздуховода:

статическое давление – трубку статического давления к капилляру манометра;

полное давление – трубку полного давления к капилляру микроманометра;

динамическое давление – трубку полного давления к бачку, а статического – к капилляру микроманометра.

Схемы измерения давления в воздуховодах.

Билет №10

Потери давления в системах вентиляции

При движении по ВВ воздух теряет свою энергию на преодоление различных сопротивлений, т.е. происходят потери давления.

Потери давления на трение

– коэффициент сопротивления трения. Зависит от режима движения жидкости по воздуховоду. — кинематическая вязкость, зависит от температуры.

При ламинарном режиме:

при турбулентном движении

зависит от шероховатости поверхности трубы. Применяются различные формулы и широко известна формула Альтшуля: – абсолютная эквивалентная шероховатость материала внутренней поверхности воздуховода, мм.

Для листовой стали 0,1мм; силикатобетонные плиты 1,5 мм; кирпич 4 мм, штукатурка по сетке 10 мм

Удельные потери давления

В инженерных расчетах пользуются специальными таблицами, в которых приводят значения

для круглого воздуховода. Для воздуховодов из других материалов вводится поправочный коэффициент и равно: .

Значение поправочного коэффициента

приводится к справочнике в зависимости от вида материала и от скорости перемещения воздуха по воздуховоду.

Для прямоугольных воздуховодов за расчетную величину d принимают эквивалентныйdэк, при которой потери давления в круглом воздуховоде при той же скорости будут равны потерям давления в прямоугольном воздуховоде:

— стороны прямоугольного воздуховода.

Следует иметь в виду: расход воздуха прямоугольного и круглого воздуховодов с

при равенстве скоростей не совпадает.

Дата добавления: 2018-02-18 ; ;

Источник

Центральное отопление

Как работает элеваторный узел

На входе элеватора стоят задвижки, отсекающие его от теплотрассы. По их ближним к стене дома фланцам проходит раздел зон ответственности между жилищниками и поставщиками тепла. Вторая пара задвижек отсекает элеватор от дома.

Подающий трубопровод всегда вверху, обратка — внизу. Сердце элеваторного узла — узел смешения, в котором расположено сопло. Струя более горячей воды из подающего трубопровода вливается в воду из обратного, вовлекая ее в повторный цикл циркуляции через контур отопления.

Регулируя диаметр отверстия в сопле, можно менять температуру смеси, поступающей в батареи отопления.

Строго говоря, элеватор — не помещение с трубами, а вот этот узел. В нем вода с подачи смешивается с водой обратного трубопровода.

Какой перепад между подающим и обратным трубопроводами трассы

В штатном режиме работы он составляет около 2-2,5 атмосфер. Типично в дом поступает 6-7 кгс/см2 на подаче и 3,5-4,5 на обратке.

Какой перепад в системе отопления

Перепад на трассе и перепад в системе отопления — две абсолютно разные вещи. Если давление обратки до и после элеватора не отличается, то вместо подачи в дом поступает смесь, давление которой превышает показания манометра на обратке всего на 0,2- 0,3 кгс/см2. Это соответствует перепаду высоты в 2-3 метра.

Этот перепад тратится на преодоление гидравлического сопротивления розливов, стояков и отопительных приборов. Сопротивление определяется диаметром каналов, по которым движется вода.

Какого диаметра должны быть стояки, розливы и подводки к радиаторам в многоквартирном доме

Точные значения определяются гидравлическим расчетом.

В большинстве современных домов применяются следующие сечения:

• Розливы отопления делаются из трубы ДУ50 — ДУ80.
• Для стояков используется труба ДУ20 — ДУ25.
• Подводка к радиатору делается либо равной диаметру стояка, либо на шаг тоньше.

На фото — более здравое решение. Диаметр подводки не занижен.

Что делать, если температура обратного трубопровода слишком мала

В таких случаях:

1. Рассверливается сопло. Его новый диаметр согласуется с поставщиком тепла. Увеличенный диаметр не только поднимет температуру смеси, он увеличит и перепад. Циркуляция через отопительный контур ускорится.
2. При катастрофической нехватке тепла элеватор разбирается, сопло изымается, а подсос (труба, соединяющая подачу с обраткой) глушится. В систему отопления поступает вода из подающего трубопровода напрямую. Температура и перепад давлений резко увеличиваются.

Что делать, если температура обратки слишком велика

1. Штатная мера — заварить сопло и рассверлить его заново, уже меньшим диаметром.
2. Когда нужно срочное решение без остановки отопления — перепад на входе в элеватор уменьшается с помощью запорной арматуры. Это можно сделать входной задвижкой на обратке, контролируя процесс по манометру. У этого решения есть три недостатка:
   • Давление в системе отопления вырастет. Мы ведь ограничиваем отток воды; нижнее давление в системе станет ближе к давлению подачи.
3. Износ щечек и штока задвижки резко ускорится: они будут находиться в турбулентном потоке горячей воды с взвесями.
4. Всегда есть вероятность падения изношенных щечек. Если они полностью перекроют воду, отопление (прежде всего подъездное) будет разморожено в течение двух-трех часов.

Давление контролируется по манометру на обратке. Перепад уменьшается до 0,5-1 кгс/см2, не меньше.

Зачем нужно большое давление в трассе

Действительно, в частных домах с автономными системами отопления используется избыточное давление всего в 1,5 атмосферы. И, разумеется, большее давление означает, куда большие расходы на более прочные трубы и питание нагнетающих насосов.

Необходимость в большем давлении связана с этажностью многоквартирных домов. Да, для циркуляции нужен минимальный перепад; но ведь воду нужно поднять до уровня перемычки между стояками. Каждая атмосфера избыточного давления соответствует водяному столбу в 10 метров.

Зная давление в трассе, нетрудно вычислить максимальную высоту дома, который может быть отоплен без применения дополнительных насосов. Инструкция по расчету проста: 10 метров умножаются на давление обратки. Давление обратного трубопровода в 4,5 кгс/см2 соответствует водяному столбу в 45 метров, что при высоте одного этажа в 3 метра даст нам 15 этажей.

К слову, горячее водоснабжение подается в многоквартирных домах из того же элеватора — с подачи (при температуре воды не выше 90 С) или обратки. При недостатке давления верхние этажи останутся без воды.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Проверка герметичности

Чтобы отопление было надежным, после установки его проверяют на герметичность (испытывают давлением).

Провести это можно сразу на всей конструкции или ее отдельных элементах. Если проводится частичное испытание давлением, то после его окончания нужно проверить всю систему в целом на наличие протечек. Вне зависимости от того, какая система отопления установлена (открытая или закрытая), последовательность работ будет практически одинаковой.

Подготовка

Пробным считается давление, в 1,5 раза превышающее рабочее. Но этого недостаточно, чтобы полностью обнаружить утечку теплоносителя. Трубы и муфты могут выдержать до 25 атмосфер, поэтому и проверку системы отопления лучше проводить под таким давлением.

Соответствующие показатели создают ручным насосом. Воздуха в трубах быть не должно: даже малое его количество исказит показатели герметичности трубопровода.

Наивысшее давление будет в самом низком месте системы, там устанавливают монометр (точность отсчета 0,01 МПа).

1 этап — испытание в холодном виде

В продолжение получаса в заполненной водой системе увеличивают давление до начальных показателей. Делают это два раза, через каждые 10-15 минут. Еще полчаса падение продолжится, но без превышения отметки 0,06 МПа, а по прошествии двух часов – 0,02 МПа.

В конце проверки трубопровод осматривают на наличие протечек.

2 этап — горячая проверка

Первый этап успешно завершен, можно приступать к проверке герметичности в горячем виде. Для этого подключают прибор отопления, чаще всего это котел. Устанавливают максимальные рабочие показатели, они не должны быть больше расчетных значений.

Дома предварительно прогревают не меньше 72 часов. Испытание пройдено, если не обнаружено утечки воды.

Трубопровод из пластика

Пластиковая отопительная система проверяется при одинаковой температуре теплоносителя в трубопроводе и окружения. Изменение этих значений приведет к росту напора, но на самом деле в системе есть утечка воды. Полчаса давление выдерживают в значении, в полтора раза превышающем нормативное. Если необходимо, его слегка подкачивают.

Через 30 минут резко понижают давление до показаний, равных половине рабочего, и удерживают их полтора часа. Если показатели начали расти, значит, трубы расширяются, конструкция герметична.

Часто мастера при проверке системы несколько раз делают перепад давления, то повышая, то снижая его, чтобы это напоминало обычные, повседневные условия работы. Такой способ поможет выявить негерметичные соединения.

Проверка воздухом

Многоэтажные дома проходят испытание герметичности осенью. Вместо жидкости в таких случаях могут применять воздух. Результаты проверки отличаются небольшой неточностью из-за того, что происходит сначала нагрев воздуха при сжатии, затем его охлаждение, что способствует падению давления. Увеличить этот параметр помогут компрессоры.

Последовательность проверки системы отопления проводят следующим образом:

1. Конструкцию заполняют воздухом (пробные показатели — 1,5 атмосферы).
2. Если слышится шипение, значит, есть дефекты, давление снижают до атмосферного и ликвидируют недостатки (для этого используют пенящееся вещество, его наносят на места соединений).
3. Трубопровод опять заполняют воздухом (давление – 1 атмосфера), держат 5 минут.
