Как сделать расчёт деревянной балки перекрытия на прогиб и прочность для строительства частного дома: Обзор

Соединение и стыкование

Встречаются достаточно сложные конфигурации перекрытий, в которых балки могут стыковаться для увеличения длины или соединяться под прямыми углами с образованием перемычек. Не следует стыковать балки основного пролета вне несущих стен или колонн, но в некоторых случаях это может потребоваться, например, при заходе перекрытия в нишу эркера.

Для соединения балок с одной из них необходимо срезать полки не менее чем на 4 высоты балки. На такое же расстояние вырезается центральная стойка и зачищается паз с другой стороны. Балка сращивается и, по возможности, проклеивается казеиновым клеем с обязательной установкой гнета в 2–2,5 кгс/см2. После высыхания место соединения с обеих сторон укрепляют стыковыми накладками — одной или несколькими досками 25 мм, хорошо подогнанными между полками. Накладки стягивают саморезами между собой и прикручивают к внешним полкам с шагом в 20 см.

Для прямоугольного примыкания следует применять специальные стальные кронштейны. Полки примыкающей балки нужно подрезать на глубину захода, при этом балка, к которой выполняется примыкание, должна оставаться нетронутой. Что касается расходных элементов для скрепления, их вы в обилии найдете у производителей и дистрибьюторов балок, как и методики расчета перекрытий, стропильных систем и стен, а также более специфичные методы соединения.

Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

  • знать расстояние между стенами, на которые они будут монтироваться;
  • вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
  • зная указанные величины, рассчитать величину сечения и шаг их установки.
  1. Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
  2. Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
  3. Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
  4. Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.
  1. Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
  2. При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
  3. Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.
  • простота и быстрота монтажа;
  • экономия строительных материалов;
  • готовая конструкция сразу эксплуатируется;
  • имеют отличные теплоизоляционные и звукопонижающие характеристики;
  • позволяют регулировать высоту напольного покрытия;
  • подходят для монтажа коммуникационных линий;
  • служат хорошим вентиляционным элементом;
  • распределяют нагрузку по всей поверхности среди балок;
  • относительно небольшая стоимость;
  • возможность быстрого и качественного ремонта или замены отдельных частей.

Что следует знать про нагрузку на балку?

Чтобы правильно выбрать параметры, сечение, и материал, из которого изготавливаются балки перекрытий, нужно предварительно ознакомиться с параметрами, которым должна соответствовать деталь.

Все будет зависеть от того, где балка будет располагаться, какая нагрузка на нее ляжет

Очень важно учесть и уровень деформации дерева. Чем мягче порода, тем выше уровень деформации

Шаг и сечение балок деревянного перекрытия

При строительстве дома крайне важно учесть шаг и сечение деревянного покрытия. От того, насколько часто расположатся балки, будет зависеть устойчивость дома. Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной

Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной.

Слишком маленький шаг между балками приведет к повышенной жесткости конструкции и возможной деформации строения в будущем. Оптимальным вариантом считается шаг от 30 см до 1,2 метра. Это обусловлено еще и тем, что получившиеся ячейки будут прекрасно подходить под размер утеплителя.

Что касается сечения детали, то обычно используется деталь прямоугольной формы с сечением 1,4:1, при этом, ширина элемента может быть от 40 до 200 мм, а высота 100 – 300 мм.

Рекомендации по выбору

При выборе железобетонных балок необходимо ориентироваться на основные свойства и характеристики, нужные параметры. Среди основных обычно учитывают такие: паро/гидро/звукоизоляция, теплозащита, огнестойкость

Что касается размера и габаритов, то тут тоже важно определиться с главными показателями

Конструкция ЖБИ должна максимально отвечать требованиям в соответствии с конструкцией элемента/сооружения. Так, для каркаса стен на фундамент столбчатого типа вес сплошного перекрытия по железобетонным балкам будет огромен. В то же время, пустотелые балки в сплошном доме не станут гарантией нужного уровня безопасности здания.

В процессе монтажа конструкции обязательно точно просчитывают все сжатые и растянутые зоны, влияющие на прочность железобетона.

В процессе сооружения межэтажной плиты арматура в ЖБ балках должна находиться именно в зонах растяжения. Это даст нужный уровень надежности.

Что делать, если усиление балок перекрытия невозможно?

Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

В этом случае есть два варианта исправить ситуацию:

  • установка опор под имеющиеся элементы, не выдерживающие нагрузки;
  • установить балки-дублеры в промежутках между старыми.

Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

В мансарде нашего дачного домика, построенного в 60-е годы прошлого столетия, прогнулся пол. Балки перекрытия нижнего этажа — доски сечением 50×150 мм, которые перекрывают пролёт шириной 3,6 м. По центру помещения их прогиб достигает 40 мм. Кроме этого, пол мансарды, когда мы по нему ходим, напоминает раскачивающийся подвесной мостик.

Нам посоветовали устранить прогиб снизу с помощью домкратов, а затем усилить балки перекрытия. Что вы можете сказать по поводу такого способа решения проблемы?

(Из письма в редакцию)

Мы бы не советовали поддаваться искушению приподнимать пол снизу. И вот почему.

Старым балкам понадобилось немало времени на то, чтобы они оказались в нынешнем положении. Опыт решения проблем в подобных ситуациях показывает, что любые попытки устранить прогиб снизу ни к чему хорошему не приводят. Доски так и остаются горбатыми, а вот концы балок обязательно отрываются от мест крепления к верхней обвязке стены и перемещаются вверх. Поэтому, лучше позволить прогнувшимся балкам оставаться в удобном для них положении, а работу по укреплению пола произвести всё-таки сверху.

Вы утверждаете, что пол не только прогнулся, но и стал зыбким. А это свидетельствует о том, что пролёт, который перекрывают балки указанного сечения — слишком большой. Из практики известно, что максимальный пролёт для балок перекрытия сечением 50×150 мм, расположенных с шагом 40 см, составляет 2,9 м (против 3,6 м в вашем доме).

Наиболее эффективный способ повысить несущие способности балок — усилить их досками того же сечения.

Как это ни хлопотно, но старые половицы для проведения такой работы придётся снять. Однако торопиться не надо. Сначала убедитесь, есть ли в вашем распоряжении качественный пиломатериал. Для такой работы нужно использовать только сухие доски — они не дадут усадки.

Безусловно, материал должен быть тщательно отобран: малейшие признаки скрученности и прочие отклонения от

ПОЛ ПРОГНУЛСЯ

геометрической формы недопустимы.

Подготовленные доски подрежьте до требуемой длины, после чего натяните шнур вдоль верхней обвязки, расположенной перпендикулярно балкам перекрытия. Зачем это нужно? Вероятнее всего, за несколько десятков лет эксплуатации в вашем домике появился не только поперечный, но и продольный прогиб.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Момент сопротивления швеллера при проектировании перекрытий

При проектировании перекрытий, несущих металлоконструкций не достаточно одного прочностного расчета нагрузки на швеллер. Чтобы обеспечить надежность проектируемой конструкции, необходимо также произвести расчет на жесткость швеллера. Прогиб в данном случае не должен превышать допустимое значение. Эта проверка профиля является обязательной при проектировании перекрытий для жилых и прочих помещений. Для примера возьмем ту же балку, что и ранее. Распределенная нагрузка, действующая на нее, составляет 50 кгс/м или 500 Н/м. Момент инерции швеллера 10П имеет значение Ix = 175 см4. При проверке балки на жесткость, определяется ее относительный прогиб по формуле:

М – изгибающий момент, Н∙м L = 1000 см – длина хлыста E = 2,1∙105 МПа – модуль упругости стали Ix = 175 см4 – момент инерции сечения швеллера

Момент сопротивления швеллера, изгибающий момент равен: М = q∙L2/8 = 500∙102/8 = 6250 Н∙м.

Тогда относительный прогиб швеллера 10П составит: f/L = 6250∙1000/(10∙2,1∙105∙175) = 0,017 = 1/59

Если сравнивать с допустимыми значениями относительно прогиба согласно СНиПам, то данный швеллер нельзя использовать для межэтажных перекрытий, так как там допустимое значение составляет 1/200. Следовательно, несмотря на обеспечение прочности данной конструкции, необходимо подбирать больший профиль швеллера, и проверять его на жесткость.

Испытание нагрузкой шпренгельного прогона

Швеллер — это один из видов фасонного стального проката. В поперечном сечении он имеет форму буквы «П». Такая форма обеспечивает швеллеру такие показатели жесткости, которые делают возможным его употребление в самых разных отраслях — от тяжелого машиностроения до строительства дачных домиков. Швеллеры применяются в автомобиле- и вагоностроении, из них делают различные опоры и ограждения, ими укрепляют входные ворота и оконные проемы.

Типы межэтажных перекрытий

По назначению перекрытия делятся на:

  • межэтажные;
  • чердачные;
  • подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м2.

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами

Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним

Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

  • с открытыми и скрытыми балками;
  • с различными типами несущих балок;
  • с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

а — со щитовым накатом; б — с подшивкой из досок; 1 — дощатый пол; 2 — полиэтиленовая пленка; 3 — утеплитель; 4 — пароизоляция; 5 — деревянные балки; 6 — черепные бруски; 7 — щитовой накат; 8 — отделка; 9 — подшивка из досок

Плюсы и минусы перекрытия из дерева

Для монтажа перекрытия своими руками необходимо подготовиться. Пол в доме должен опираться на прочную и жесткую конструкцию. Перед началом работ придется изучить требования к элементам, особенности их расчета и типы сечений.

Можно выделить следующие преимущества деревянного перекрытия:

  • привлекательный внешний вид, возможность сделать деревянный пол без дополнительных мероприятий;
  • небольшой вес, снижение нагрузки на стены и фундаменты, экономия на строительстве;
  • возможность проведения ремонтов в процессе эксплуатации;
  • скорость монтажа, выполнение работ без дополнительных машин и механизмов.

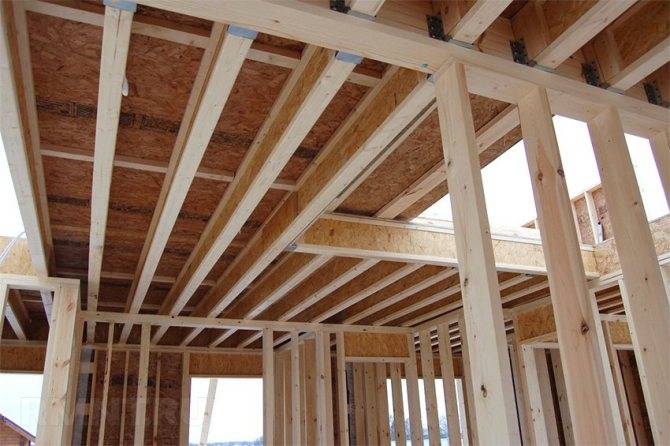

Деревянные балки не утяжеляют конструкцию и быстро монтируются

Но также стоит выделить и недостатки:

  • горючесть древесины, потребность в специальной пропитке антипиренами;
  • меньшая по сравнению с железобетонными или металлическими элементами прочность;
  • усадка и деформации при перепадах температур и влажности;
  • подверженность гниению, грибку и плесени при повышенной влажности, необходимо выполнять обработку антисептиками на стадии строительства и периодически в течение срока службы.

Виды и типы деревянных балок перекрытия

Деление балок из дерева происходит как по типам, так и по видам.

Выглядит оно следующим образом:

  1. По назначению:

    • Перекрытие в подвале и цокольном этаже– элемент особой прочности, поскольку на нем будет в дальнейшем стоять весь дом. Кроме этого, данное перекрытие будет являться основанием для напольного покрытия, что тоже станет дополнительной нагрузкой.
  2. Чердачное перекрытие – здесь у балок большой нагрузки не будет и лучше всего использовать небольшие элементы, чтобы конструкция не оказывала слишком большого давления на нижние балки. Также необходимо сохранить доступ к данным деталям, поскольку они будут часто подвергаться влиянию влажной среды и ветра и рано или поздно потребуют ремонта.
  3. Междуэтажное перекрытие – особенности такого элемента конструкции заключаются в том, что балки одновременно могут быть напольными перекрытиями и потолком. Для того, чтобы повысить звукоизоляцию и увеличить теплоизоляцию помещения, необходимо утеплить строение специальными материалами и зашить сверху доской и гипсокартоном.
  4. По виду:

    • Клееные– изготавливаются из нескольких деталей путем склейки. Способны выдерживать повышенную нагрузку, и не имеют ограничений по длине. Срок службы у таких элементов очень большой. Балки обладают высокой прочностью, легкостью и устойчивостью к возгораниям.
  5. Цельномассивные – изготавливаются из дерева твердых пород и выполнены из целого бревна. Используются для пролетов до 5 метров.

Крепление бруса на подвесе

В интерьерах иногда используют элементы декора, для которых требуется закрепить брус к потолку на свободном подвесе или же имитировать такой подвес. Иногда подвеска бруса нужна по конструктивным соображениям. Этот вид крепления выполняют посредством специального подвеса, рассчитанного на определенную нагрузку. Подвесная система такого вида может иметь дополнительную возможность регулировать высоту подвеса бруса.

Подвесы крепят к потолку дюбелями, а на брус устанавливают вторую часть крепления, затем элементы соединяют. Практика показывает, что такие крепления, вопреки ожиданиям, могут выдержать немалые нагрузки. Но все же лучше не иметь над головой подобный фактор риска, и для дизайна имитировать подвес, а брус крепить надежно, в стену. Подвесную систему в данном случае устанавливают, чтобы усилить крепление, и в дизайнерских целях, «для красоты».
