Деревянные балки перекрытия для большого пролета: Инструкции и Фото

Перекрытия по балкам

Балочные перекрытия применяются в малоэтажном строительстве (в деревянных и каменных зданиях), при реконструкции зданий старой постройки путем замены деревянных балок на более долговечные металлические или железобетонные.

По материалу балки подразделяются на деревянные, железобетонные и металлические.

Перекрытия по железобетонным балкам.Перекрытия по железобетонным балкам состоят из балок, укладываемых на несущие стены с расстоянием в осях 600, 800, 1000 мм, межбалочного заполнения и пола (рис. 5.5).

Глубина опирания концов балок на стены или прогоны принимается не менее 150 мм. Концы балок на опорах заанкериваются, а зазоры между балкой и стенками гнезда на глубину 40-60 мм заделываются раствором. Межбалочное заполнение (рис. 5.6) состоит из наката, представляющего собой настил из легкобетонных плит и звукоизолирующего (теплоизолирующего) слоя. Швы между элементами наката и балками тщательно заполняются раствором или поверх наката укладывают пергамин. Звукоизоляция выполняется обычно из слоя шлака или песка толщиной не менее 60 мм. Снизу накат и балки затираются раствором. Такую конструкцию применяют при дощатых полах по лагам. При устройстве других видов полов, например цементных, требующих сплошной жест

Рис.5.5. Сборные железобетонные балки и детали их опирания:

а – план расположения балок перекрытия; б – общий вид балки; 1 – балка;

2 – стальной анкер; 3 – стальная структура; 4 – монтажная петля; 5 – заделка бетоном

кой подготовки, пространство между балками заполняется шлаком, по которому укладывается слой шлакобетона толщиной не менее 40 мм и пол (). Более целесообразными в этих случаях являются накаты из двухпустотных легкобетонных камней — вкладышей, обладающие достаточными звукоизоляционными свойствами и требующие лишь тщательного заполнения швов раствором (рис. 5.6 д).

Перекрытия по металлическим балкам.В настоящее время металлические балки применяются лишь в исключительных случаях при ремонте и реконструкции зданий.

Стальные балки (обычно двутаврового профиля) располагаются на расстоянии 1-1,5 м друг от друга. Глубина опирания их концов на стены составляет 200-250 мм.

Рис.5.6. Конструкция балочного перекрытия из сборных

а – общий вид; б – легкобетонная плита; в – легкобетонный камень-вкладыш; г,д – варианты перекрытия с минеральными полами; 1 – железобетонная балка; 2 – накат из легкобетонных плит; 3 – гидроизоляционный слой; 4 – звукоизоляция; 5 – звукоизоляционная прокладка; 6 – лага; 7 – дощатый пол; 8 – шлак; 9 – шлакобетон толщиной

40 мм; 10 – цементный пол толщиной 20 мм; 11 – затирка раствором

Особенности строительства перекрытий в кирпичном доме ↑

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

    Выполнение среза конца балки

  1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
  2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
  3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

    Анкерный болт

  1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
  2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
  3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
  4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
  5. Поверх утеплителя крепят лаги с шагом 50-70 см.
  6. К лагам прибивают струганные доски.
  7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
  8. Выполняют окончательную отделку напольного покрытия и потолка.

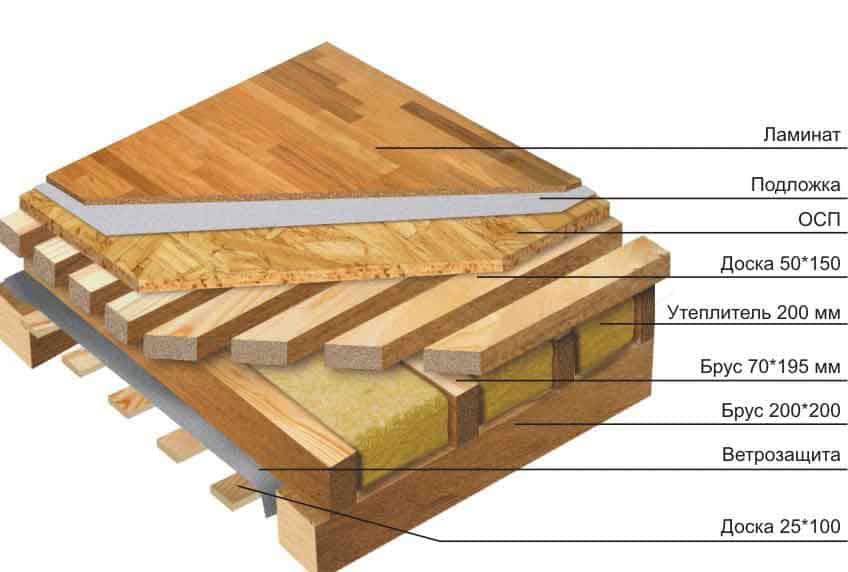

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.


Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.


Пример монтажа перекрытия в стене из газобетона

Виды различных плит перекрытия и их типу по назначению

Плиты перекрытия различаются по их типу (месту расположения), а также по методу их устройства и материалам, из которых они сделаны. Разные типы перекрытий требуют свой определённый подход в плане проведения работ по их защите от воздействия воды и влаги.

В частном доме с 2 этажами, будет или 2 или одно перекрытие. Если у дома есть цоколь или подвал, то первое перекрытие будет между цоколем и первым этажом, второе межэтажное перекрытие будет между первым и вторым этажом и третье между вторым этажом и чердаком или техническим помещением перед кровлей.

Типы перекрытий по месту положения:

  1. Чердачные перекрытия – Находятся между техническим этажом или чердаком и служат последним рубежом защиты основных помещений от проникновения воды, если у кровли будут протечки. Если чердачное пространство выполнено в частном доме, то от качества плиты зависит в том числе и качество жизни в жилой зоне чердака и под ним.
  2. Межэтажные перекрытия – Являются разделяющим конструктивом между отдельными этажами. Гидроизоляция таких перекрытий крайне важна и не только в мокрых зонах, так как именно она способна предотвратить протечки воды из одного помещения в другое, ниже стоящее. Гидроизоляция межэтажных перекрытий в основном актуальна в многоквартирных жилых домах, где в случае отсутствия качественной гидроизоляции, прорыв трубы в мокрых зонах (кухня, санузел) может привести к серьёзным последствиям и затоплению соседей.
  3. Цокольные перекрытия и перекрытие первого этажа – этот элемент сооружения находится между первым этажом и цоколем. Задача перекрытия цоколя выдерживать будущие нагрузки.

Виды перекрытий по способу устройства и монтажа:

  1. Сборные перекрытия -Делятся на балочные и плитные. В случае с блочными несущие балки дополняются бетонными блоками и заливаются стяжкой. При использовании плитных используются готовые железобетонные плиты. В кирпичных и монолитных зданиях в большинстве случаев используются монолитные или крупноформатные сборные перекрытия из заводских многопустотных железобетонных плит, что делает их достаточно лёгкими. Один из самых больших недостатков сборных конструкций в плане защиты от проникновения воды это наличие многочисленных швов, через которые легко проходит вода.
  2. Монолитные перекрытия – В отличие от сборных плит, монолитное бетонное перекрытие не имеет швов и заливается разом на готовый армированный каркас. Заливка монолита делается из качественного товарного бетона и опирается на стены конструкции.
  3. Облегчённые монолитные перекрытия – Бетон заливается по профилированному листу и в итоге весит меньше обычной монолитной плиты.
  4. Филигранные железобетонные плиты – некий средний вариант между монолитным перекрытием и сборным. Эти перекрытия сделаны из железобетонных плит, дополнительно укреплённых бетоном и арматурой. Их делают самостоятельно непосредственно на месте производства работ или заказывают на профильном производстве.

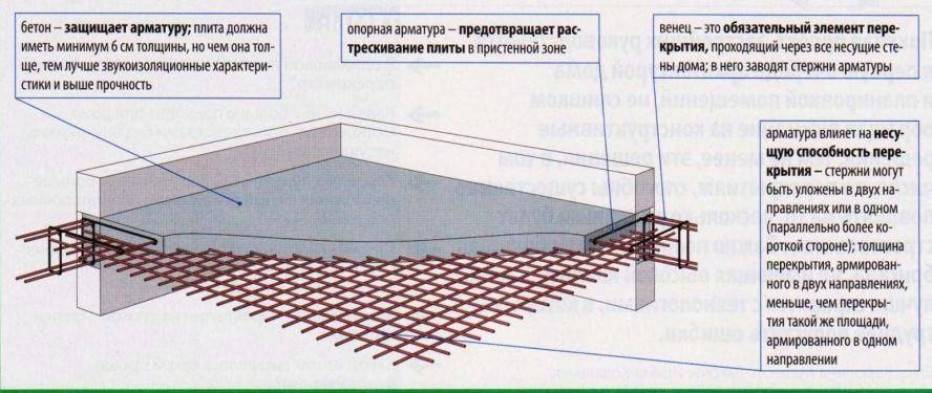

Схема устройства монолитных перекрытий в разрезе:

Смотреть схему

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

  • общий вес;
  • нагрузочную способность;
  • площадь формируемой поверхности;
  • расстояние между балками;
  • ширину пролета.

Несущая способность составляет:

  • 0,075 т/м2 – для перекрытий чердачных помещений;
  • 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

  • прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
  • при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

  1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

    Черновой пол в деревянном доме

  2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

    Варианты конструкций деревянных перекрытий

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Пошаговая инструкция укладки

Общая схема межэтажного перекрытия несложная, но, чтобы возвести такую конструкцию необходимо постараться. При работе могут возникать нюансы, с которыми вряд ли справится новичок, поэтому выполнить процедуры рекомендуется как минимум с помощью знающего человека.

Балки перекрытия могут быть уложены на газобетон, дом из бруса или бревна, при этом в каждом случае процесс будет немного отличаться. Лучше придерживаться инструкции:

  1. Расчет и планирование. Любая работа начинается с составления схемы, если раскладка уже составлена, то будет проще.

    Схема должна быть надежной, а балки должны располагаться параллельно короткой стене.

    В качестве ригелей нужно выбирать такие, чтоб каждый квадратный метр конструкции мог выдержать нагрузку в 400 кг.

    Рекомендуется установить меньше балок крупного сечения, чем использовать огромное количество планок с мелким сечением. При этом соотношение ширины балки к ее высоте должно составлять 1,5.

  2. Подготовка. На данном этапе концы балок промазывают антисептическими или антипиреновыми материалами. В будущем это поможет избежать загнивания и образования грибка на краях планок. На стенах проводят нивелирование с помощью лазерного уровня или обычного строительного уровня – это необходимо для разметки.

    По правилам все опорные платформы для балок должны находиться в одной плоскости. Посадочные места под планки на стенах нужно очистить и установить в них гидроизоляционные прокладки.

  3. Монтаж первой пары планок. Первой называется маячная пара, ее устанавливают в крайних точках у противоположных стен. Установку производят так, чтоб между торцами балок и стенами находился вентиляционный зазор в 5 см. Деревянные балки закрепляют сухой гравийной подсыпкой, а также обрезают.
  4. Монтаж оставшихся ригелей. После того, как маячная пара установлена, брусья устанавливают на одном уровне с маячными балками. Здесь также должны присутствовать вентиляционные зазоры. Торцы планок отпиливают под углом и оборачивают рубероидом. Концы фиксируют, а зазоры уплотняют теплоизоляцией.

Далее работы проходят в зависимости от плана действий: можно установить лаги, в пазы уложить утеплитель или пароизолятор, после чего сделать настил полов.

В зависимости от разного типа планок, в процессе будут изменения. Например, при укладке балок перекрытия в деревянном доме, этот этап осуществляется на стадии возведения стен. В бревнах делают установочные чашки и подготавливают торцовые части лаг.

На расстоянии 500 мм от краев выполняют обработку битумной мастикой. Это защищает материал от грибка и гнили. Также оставляют зазор в 3 см для укладки теплоизолятора.

Какие есть разновидности?

Существует три разновидности деревянных перекрытий. Цокольное и чердачное могут испытывать температурный перепад, если эти помещения не отапливаются. В этом случае потребуется усиленный слой теплозащиты толщиной не менее 150 мм. Межэтажное перекрытие находится практически в равных температурных режимах с обеих сторон, если, конечно же, застройщик правильно установил систему отопления.

Для этой конструкции теплозащитный слой может быть установлен 100 мм, но потребуется проверка по звукопоглощению от ударного, воздушного и системного звука. Если этой толщины покрытия будет недостаточно, дополнительно устанавливается звукопоглощающая мембрана или увеличивается слой акустического утеплителя. Выбор защиты выполняют на стадии проектирования, при экономическом сравнении наиболее приемлемых вариантов.

Первого этажа частного дома

Его считают одним из наиболее важных в конструкции дома, поскольку он функционирует в особенно напряженных условиях, на границе воздействия агрессивной подпочвенной влаги на конструкции дома и должен создать надежный барьер для предохранения внутренних комнат от проникновения влаги и холода.

Цокольное перекрытие также несет на себе значимые нагрузки, поскольку выполняет функцию пола. В связи с чем к его конструкции и монтажу предъявляются особенные требования.

Второго

Перегородка, которую устанавливают между первым и 2-м этажом называется межэтажной, она имеет две рабочие поверхности — пол для вышестоящего этажа и потолок для нижестоящего. На нее воздействуют достаточно высокие напряжения, поэтому в этом месте устанавливаются усиленные несущие балки с пролетом не более 6 м и прогибом не выше 1/300 от длины.

Межосевое балочное расстояние принимается от 0.6 до 1.0 м, в зависимости от результатов расчета, как правило, чем меньший пролет балки, тем больший допускается шаг. Балки фиксируют перпендикулярно к наиболее протяженной стене строения.

Образующие слои межэтажного перекрытия: балки, утеплитель и звукозащита в качестве межбалочного заполнителя, 2 слоя пароизоляции сверху и снизу утеплителя, вентзазор, черновой и чистовой пол, а также отделка потолка.

Мансарды

Перекрытие на мансарду еще называют чердачным. Если помещение будет использоваться круглогодично, то перекрытие выполняется по образцу межэтажного, а если только в теплое время года или только для обслуживания кровли, то есть для неотапливаемых чердачных помещений, перекрытие будет отличаться от межэтажного. Им не требуется чистовой пол, а сама конструкция может иметь меньший слой утеплителя и звукозащиты.

Дополнительная конструкция «стул» для подпорки стропил на балках

Порой установка стропил на балки перекрытия представляет собой достаточно сложную затею, в которой сами балки на все 100% служат опорой для всей крыши, и важно все это провернуть максимально грамотно. Для того, чтобы сама стропильная а практике оказалась достаточно прочной и надежной, в качестве опорных элементов используется так называемый «стул»

Это те стропильные детали, которая связывают между собой все элементы, и в разрезе действительно все это выглядит, как четыре ножки табуретки:

Для того, чтобы сама стропильная а практике оказалась достаточно прочной и надежной, в качестве опорных элементов используется так называемый «стул». Это те стропильные детали, которая связывают между собой все элементы, и в разрезе действительно все это выглядит, как четыре ножки табуретки:

По сути,  «стул» – это подкосы, которые поддерживают прогон на всю его высоту. Т.е. такой  «стул» обычно содержит в себе вертикальные стойки, наклонные стойки и короткие подкосы. Своим нижним концом стойки стул врубается в нижний пояс стропильной системы или лежит перпендикулярно, либо сразу же – в балки перекрытия. Такие стулья также есть разных видов, в зависимости от того, опираются они на прогоны-балки или прямо на стропила.

Вот хороший пример из этой серии:

А вот это уже пример необычной конструкции стропильной системы, в которой сами стропила опираются на балки перекрытия на вдоль, а поперек, и хороша видна структура так называемых стульев-подпорок:

Устройство армирующего пояса

Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.

Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.

Завершающие операции

Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

Выбор материалов по виду древесины и размерам ↑

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.


Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.


Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.


Косослой


Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.


Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²


Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.


Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².


Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.


Распределение балок под перекрытие

Достоинства и недостатки

Однако технологии не стоят на месте. Рано или поздно возникает вопрос, нельзя ли обойтись без балок, упростить строительство. В результате технического поиска были созданы так называемые безбалочные перекрытия. Самый частый вариант подобной конструкции – выложенные последовательно однотипные плиты и панели либо плита монолитного исполнения. Они отличаются:

  • высокой крепостью;
  • стойкостью к огню;
  • изначальной заводской готовностью;
  • повышенной технологичностью.

Но не стоит полагать, что по этим показателям балки сильно уступают безбалочным конструкциям – при грамотной работе разница невелика. Более того, безбалочные плиты весьма трудно и дорого перевозить, загружать и разгружать. Потребитель оказывается привязанным к их стандартным габаритам при подборе величины пролета. Но есть и плюс: монолитная бетонная поверхность, залитая непосредственно на объекте, обычно отличается лучшим качеством.

Способы усиления

Существует три способа укрепления конструкций: замена деревянных балок, увеличение их количества, усиление существующих. Менять опорные элементы необходимо, если имеют место повреждения по всей длине. Испорченные балки демонтируются, и в те же посадочные места устанавливаются новые.

Если повреждений нет, и существующие лаги в нормальном состоянии, но требуется усилить несущую способность перекрытия, можно расширить количество ребер жесткости. Процедура заключается в установке балок между существующими. Таким образом жесткость конструкции увеличивается в несколько раз. Следует помнить, что при монтаже новых лаг их торцы необходимо закрыть рубероидом, чтобы защитить от повреждений.

Усиление существующих деревянных балок выполняется при незначительных повреждениях или необходимости создать дополнительную жесткость перекрытию. Есть несколько способов укрепления лаг, один из них заключается в двустороннем креплении накладных элементов.

Накладки из дерева используются, если существующее ребро жесткости повреждено. Усиливающие элементы могут устанавливаться с двух сторон по бокам лаги, либо сверху и снизу. Необходимо обеспечить плотное прилегание брусков к опорному элементу, после чего стянуть их болтами с гайками

Крайне важно перед тем, как приступить к работе, обработать накладки и прилегающие к ним участки балки противогрибковым раствором. Если участок лаги небольшой, но имеет достаточно сильные повреждения, его необходимо удалить, а накладные брусья прикрепить к неповрежденным частям

Пролеты между лагами можно усилить и при помощи металлических элементов, для чего используются пластины, швеллера или прутковые протезы. Предварительно обработанная антикоррозионным раствором металлическая конструкция крепится в месте повреждения, жестко фиксируя и обездвиживая дефектный участок. Вариантов исполнения металлических усилителей может быть несколько: прутковая ферма, коробка из пластин, швеллера со скобами.

Самым современным способом усиления балочных перекрытий является укрепление углеволокном, которое применяется в виде лент и холстов. Углеволоконная операция увеличения жесткости перегородок из дерева относится к внешнему армированию и осуществляется при помощи полимерцементного или эпоксидного клея.
