Какие Заточные станки для ножей: виды, советы по выбору, изготовление своими руками – Обзор

Правка лезвий, зачем она нужна?

Профессиональные точилки имеют высокую стоимость, но для правки лезвия они подходят намного лучше, чем самодельные. Рабочей частью этого приспособления является брусок, который используется во время ручного точения.

Особенностью точилки является то, что ее конструкция позволяет устанавливать и закреплять полотно ножа под нужным углом к поверхности бруска, которым происходит точение. Процесс правки лезвия может занимать намного больше времени перед процессом точения электрическим инструментом, но качество в первом случае выше.

Профессиональные точилки чаще выпускаются в пластиковых корпусах, чтоб не терялся уровень привлекательности. Но, бывает так, что никакого пластика не используется, только практические части.

Отдавать предпочтение набору для точения, где регулируется наклон, целесообразнее, независимо от того, что стоимость намного выше. Набор крепится к столешнице. Практично, рассматриваемый набор, установить на постоянное место. В таких наборах бруски в количестве от 4 до 6, в зависимости от зернистости.

Стоит отметить, что при полноценном профессиональном подходе, процессу уделяется около двух часов. Бывает так, что в составе наборов состоит специальный раствор для полирования поверхности. В такой ситуации появляется красивый блеск, который удерживается достаточно долго. Бывает так, что когда покупаются станки, с ними предоставляется масло, которое предназначено для очистки бруса от крошек с металла.

Чертежи приспособления для заточки ножей своими руками

После подготовки и укомплектования материалами можно приступать к процессу сборки приспособления. В первую очередь берем фанеру для использования в качестве станины, которая должна опираться на крепежные ножные под определенным углов в диапазоне от 15 до 20 градусов. После этого в нижнюю часть, закручивается подготовленная нами шпилька, ее длина должна составлять примерно 35-40 см. Чтобы посадочную резьбу сделать более прочной можно использовать клей или герметик.

По центру установленной фанеры выполняем крепление алюминиевой пластины. Перед ее крепежом необходимо проделать паз, который по размеру будет соответствовать диаметру фиксирующих болтов. Стоит отметить, что мы используем пластину из алюминия, поскольку это поможет избежать повреждений на стальном лезвии ножа.

После этого приступаем к изготовлению рычага, который позволит закрепить наждак на приспособлении. Для его сборки используем оставшуюся часть шпильки. Затем берем два текстолитовые (или деревянные) бруска и посредством выпиливания делаем держатели для рычага. На одной стороне упоры должны быть зафиксированы барашковой гайкой.

Возле рукояти оптимально предусмотреть наличие подпружиненного блока, который позволит выполнять быструю смену наждачного камня.

В качестве основных элементов можно использовать заготовки из самодельных брусков – к алюминиевой пластине клеим листы наждачной бумаги, при этом зернистость у них должна быть разная. Такое приспособление достаточно легко можно зафиксировать в рычаге.

Главная конструкционная особенность — это наличие шарнира, обладающего двойной степенью свободы. Такое устройство можно легко собрать, использовав для этого одинаковые бруски текстолита. Один из них должен накручиваться на резьбу вертикальной шпильки, и использоваться как горизонтальная поворотная ось и регулятор высоты для рычажной опоры (это необходимо для установки заточного угла).

Функция второго бруска, имеющего горизонтальное отверстие под рычаг, заключается в том, что он должен прикручиваться к первому.

Ножи зажимаются пластиной, или закрепляются на поверхности неодимового магнита. Снимая первый слой грубыми видами абразива, клинок должен быть надежно зафиксирован.

Если необходимо выполнить доводку, то можно установить клинок на магните и выполнять операцию по заточке с малыми усилиями. Подкова магнитов должна быть утоплена на одном уровне со столешницей и посажена на эпоксидный клей.

Изготовление самодельного приспособления для заточки ножей можно считать законченным. Достаточно выставить нужный угол, медленно плавным движением по все длине лезвия затачивать кромку.

Как заточить лезвие

Хозяйственные отрезные принадлежности изготавливают из специальных и порошковых марок стали. Структура их заточки напоминает зубы грызунов: чем дальше от края, тем меньше твёрдость режущего слоя.

Поэтому идеальная ручная заточка ножей происходит по принципу тяни-толкай или пушпульному методу (от английского push-pull sharpening):

  • Режущее полотно сначала отталкивается от себя скребущим движением, с небольшим отворотом в сторону.
  • Далее, без отрыва лезвия от точила движение происходит к себе, с оборотом в противоположную сторону.
  • Так продолжают до полной заточки, с постепенным ослаблением нажима.

Такая методика требует определённых навыков у заточника, а также бережного отношения к самому лезвию. При подобном способе требуется:

  • Чётко держать наклон ножа, постепенно изменяя его в зависимости от кривизны ножа.
  • Контактное пятно клинка должно совпадать с касательной линией оселка и быть перпендикулярным к его продольной оси.
  • Давление на поверхность необходимо изменять плавно.

Вести процесс, соблюдая все правила при ходе лезвия в обоих направлениях, сложно, а неверный результат приводит клинок в негодность. Чтобы избавить точильщика от постоянного контроля процесса затачивания, придумали машинки для заточки ножей.

Устройство подручника

При изготовлении устройства подручника выполняются такие действия:

Снимает с основы ровную наклонную часть, дорабатывает её и устанавливает на ней устройство фиксации, а также прижим используемого приспособления;

Отмеряет от края впереди 40 мм и по такой отметке с помощью применения садовой ножовки выпиливает паз, глубина которого равна 2 мм;

С помощью применения сапожного ножа с торца доски откалывает 2 верхних шпонированных слоя. В итоге получается выборка, в которую слесарь вставляет 2 мм стальную пластинку на одном уровне с общей поверхностью;

Подручник имеет в своём составе 2 планки из стали размерами 170х60 мм и 150х40 мм. Станочник соединяет их по большому торцу, который имеет равные краевые отступы, и делает 3 сквозных щели на 6 мм.

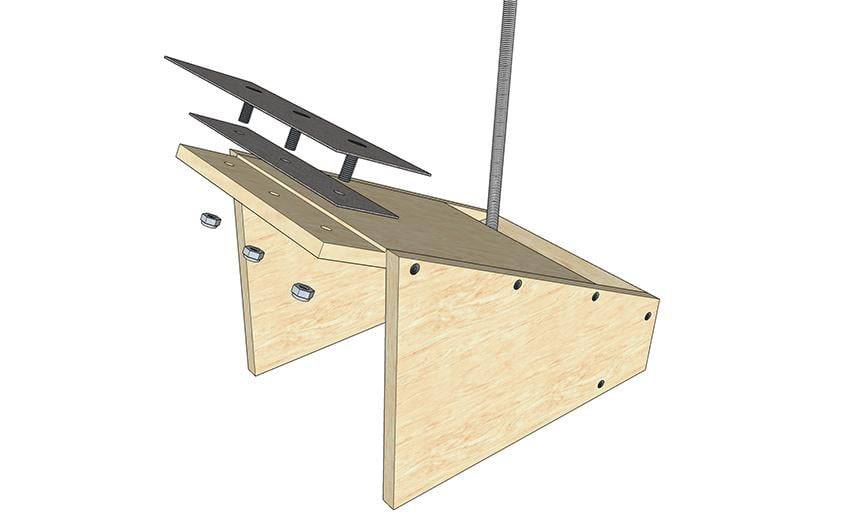

С помощью болтов стягивает планки по сделанным щелям. В подобной ситуации станочник оставляет шляпки болтиков со стороны большой верхней пластинки;

Далее, с помощью применения дуговой электросварки пропекает шляпки болтиков и приваривает их к пластинке;

Потом снимает металлические дефекты сварного шва в виде наплывов и шлифует пластинку до придания ей ровной поверхности;

Прикладывает маленькую ответную планку к краевой выборке, переносит щели сверлом и закрепляет подручник болтами.

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона

Для создания подобного самодельного станка своими руками понадобятся:

  1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
  2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
  3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
  4. Железная пластина 200*65 мм и толщиной металла 4 мм.
  5. Рояльная петля, длиной 92 мм.
  6. Шпилька М8 длиной 325 мм.
  7. Гайки и болты с резьбой М8.
  8. Сверло 6,5 мм.
  9. Метчик М8.
  10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

  • металлический квадратный профиль 40×40 мм;
  • мебельная скоба, шириной 40 мм;
  • пара заклёпок;
  • брусок фанеры 42×25 и толщиной 18 мм;
  • болт и гайка М5;
  • пара гаек-барашков М8;
  • оселок;
  • стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

Точилка в сборе

Особенности использования приспособления

Конечно, простой точильный камень подойдет для затачивания ножа или режущей кромки рубанка. Но его качество будет далеко не самым лучшим. Чтобы обеспечить равномерное снятие слоя металла и точность обработки необходимо использовать специальные точильные приспособления.

Преимуществом такого изделия является не только удобство его использования, но и такие факторы, как:

  1. Возможность фиксации лезвий, которая достаточно надежна и не оказывает излишнюю нагрузку. правильно сконструированное устройство не дает возможности повредиться металлу в процессе работы.
  2. Возможность установка бруска под определенным углом. Благодаря этому, при движении режущей кромки значение угла не будет изменяться.
  3. Вариация установки разных углов заточки. При таком функционале обеспечивается возможность обработки различного инструмента, даже заточки ножей со ступенчатой структурой.

Вопрос-ответ

Чем чистить брусок по мере загрязнения?

Под струёй воды с помощью не очень жёсткой щётки. Многие оттирают следы суспензии после высыхания обычным ластиком.

Что ещё можно точить и править камнями, кроме ножей?

Условно говоря – всё, что является менее твёрдым и желательно пластичным (металлическим): ножницы, стамески, маникюрные инструменты, топоры, косы и серпы (если снимаете фильм о жатве в дореволюционной России).

Какое масло использовать при заточке арканзасом?

Вообще это не принципиально, так как любое масло даст нужный эффект. Учитывая, что ножи могут использоваться для приготовления пищи, можно брать пищевое растительное масло – оливковое, льняное. Для туристических и технических ножей лучше подойдёт веретёнка или баллистол.

Использование камня для заточки ножей говорит о том, что человек любит ножи и ему не жалко потратить несколько минут (или десятков минут) на заточку и доводку. Ну а хороший точильный камень платит владельцу хорошим результатом.

Точилка из твердосплавных резцов

Недаром говорят: «Все гениальное — просто». И данная самодельная ножеточка является явным тому подтверждением.

Для изготовления заточного приспособления потребуется металлическая пластина (например, из стали или алюминия), а также две сменных твердосплавных пластины от токарного резца.

Обратите внимание: можно использовать даже полностью затупившиеся пластины, которые не пригодны для работы. Их можно найти в любой токарной мастерской

Сначала делаем разметку на металлической пластине, чтобы просверлить крепежные отверстия.

Сверлим два отверстия, затем с помощью метчика нарезаем резьбу. Кстати, очень удобно использовать для этого шуруповерт.

Зажимаем метчик нужного размера в патроне шуруповерта, и затем нарезаем резьбу в просверленном отверстии. Получается удобнее и быстрее.

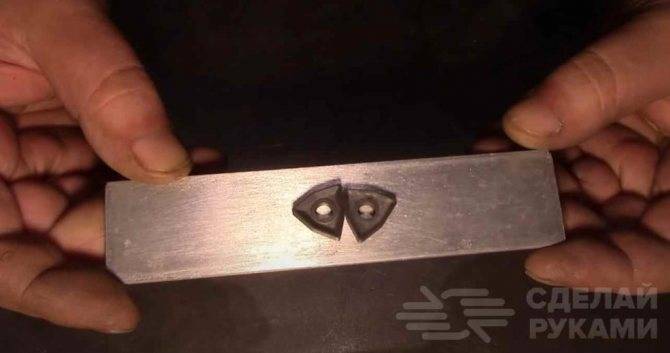

После того как просверлили отверстия и нарезали в них резьбу, крепим твердосплавные пластины к заготовке с помощью винтов.

На конце металлической полосы между двумя резцами нужно сделать V-образную прорезь.

Можно использовать для этого ножовку по металлу или дремель. Заусенцы убираем с помощью напильника или наждачки.

Наше самодельное точило с регулируемым углом заточки готово. Поворачивая твердосплавные пластины, можно регулировать угол между ними.

При помощи сделанного универсального приспособления можно не только наточить кухонный нож, но и заточить любой режущий или рубящий инструмент, который есть дома или в мастерской.

Для удобства металлическую полосу с твердосплавными пластинами от резца можно прикрепить к краю рабочего стола с помощью струбцины.

Cоветуем: Столярные тиски в мастерскую из амортизаторов от авто

Пошаговое изготовление простой самодельной точилки для ножей своими руками можно посмотреть на видео ниже.

Кстати, конструкцию самодельного приспособления можно еще больше упростить — это для тех, кто не хочет заморачиваться со сверлением отверстий и нарезанием резьбы.

Для этого металлическую полосу меняем на деревянный брусок или кусок фанеры. В этом случае сменные твердосплавные пластины можно будет просто прикрутить на саморезы с шайбами.

Ошибки при ручной работе

Профессиональные специалисты для выполнения подобной работы найдутся не в каждой семье. Для того чтобы правильно наточить клинок, нужно избегать типичных ошибок, которые совершают новички:

  • Наиболее часто встречающимся недостатком при непрофессиональном затачивании является оставление мелких заусенцев на кромке лезвия. Во время первого использования они отваливаются и клинок приходит в первоначальное состояние. Чтобы такого не происходило, необходим тщательный осмотр инструмента после заточки, вплоть до применения увеличительного стекла.
  • Нельзя затачивать лезвие, если на нем присутствуют грязь или жир, а также оставшиеся частиц предыдущего, более крупного абразива, если речь идёт о чистовой заточке клинка.
  • Не стоит сильно нажимать на лезвие. Острота зависит в большей степени от аккуратности мероприятия и его продолжительности. Применив излишнюю силу, можно сломать клинок.
  • Придерживаться установленного угла заточки.

Правильное пользование ножами

Конечно, точить ножи на самодельном станке — одно удовольствие. Приятно смотреть, как тупое лезвие становится острым и начинает блестеть. Однако, никто не любит делать лишнюю работу. Поэтому, чтобы реже точить их, за ними нужно правильно ухаживать. Вот несколько полезных советов:

  • Лучше всего использовать на кухне деревянные разделочные доски из твердых пород дерева (ель, береза, дуб). Тогда лезвие долго не затупится. А пластиковые, керамические, стеклянные доски хороши только как элемент декора;
  • Как только ножик загрязнился, его нужно тщательно вымыть и насухо вытереть полотенцем. Если на лезвии подолгу остаются крошки, остатки продуктов, сок овощей и фруктов, это вызывает коррозию металла;
  • Нельзя складывать приборы друг на друга. Если они хранятся в горизонтальном положении в ящике кухонного стола, там должно быть сухо. Чтобы ножи не затуплялись, соприкасаясь с дном ящика, дно нужно застелить плотной бумагой или тканью;
  • Никогда не стоит приобретать дешевые наборы «универсальных» ножей в электричках, подземных переходах или у торговых представителей, которые ходят по квартирам и обещают: «Если вы купите нашу продукцию, вам будут завидовать все соседи». Лучше всего приобретать профессиональные поварские инструменты в специализированных магазинах;
  • Лезвия поварских ножниц, которыми режут мясо и рыбу, мыть не нужно. Но их необходимо насухо протирать после каждого использования. Для того, чтобы не порезаться, протирать лезвия ножниц надо плотной тканью, сложенной в несколько раз, например, полотенцем. Хранить поварские ножницы лучше всего в висячем положении, с разведенными врозь лезвиями. Крючок, на котором висят ножницы, должен быть надежным, чтобы режущий инструмент не упал и не травмировал домочадцев.

Острота кухонных приборов во многом зависит не только от качества продукции и металла, из которого выполнены лезвия, но и от условий хранения. Даже самый хороший нож быстро заржавеет, если постоянно держать его в воде и хранить в горизонтальном положении вместе с другой кухонной утварью.

Правильная заточка ножей имеет большое значение в быту. Когда лезвие хорошо заточено, работать с ним легко и приятно. Но главное, что травмироваться острым ножом намного сложнее, чем тупым. Заточка ножей на самодельном станке не отнимет много времени и сил, зато режущие инструменты после этого станут как новенькие. Порой самодельные точильные станки используются даже в кафе и ресторанах, чтобы облегчить работу поваров. Но можно воспользоваться и обычным бруском, ведь все зависит от желания и возможностей.

Metabo DS 175

Основные характеристики:

  • Мощность двигателя – 500 Вт
  • Частота вращения круга – 2980 об/мин
  • Диаметр диска – 175 мм
  • Посадочный диаметр – 25 мм

Корпус и основание. Эта модель представляет собой стальной цилиндрический двигатель, установленный на трапециевидной литой опоре. У нее 4 резиновые ножки, обеспечивающие устойчивость в процессе работы. Есть возможность жесткой фиксации к горизонтальной поверхности.

Конструктивные особенности. Здесь установлен асинхронный двигатель мощностью 500 Вт, на противоположных концах вала которого со скоростью 2980 об/мин вращаются шлифовальные круги 175х25 мм из корунда зернистостью 36 и 60 с посадочным отверстием 32 мм. Разгон плавный. Вибрация практически не чувствуется. Для крепления дисков предусмотрен шестигранный ключ. Кнопки пуска и остановки прикрыты пылезащитной оболочкой, что способствует продлению их срока службы.

Удобство работы и безопасность. Стальные защитные кожухи дисков имеют патрубки для подключения пылесоса. Положение смотровых противоударных стекол и упоров для заготовок регулируется ручными винтами.

Опорная площадка Metabo DS 175.

Плюсы Metabo DS 175

  1. Надежная конструкция.
  2. Высокая мощность.
  3. Возможность подключения к системе пылеудаления.
  4. Низкий уровень вибрации и шума.
  5. Удобство настройки стекол и подставок.

Минусы Metabo DS 175

  1. Высокая стоимость.
  2. Один режим работы.
  3. Короткий кабель длиной всего 2 метра.

Необходимые условия для заточки

Соблюдение угла промеж граней лезвия при его оттачивании является залогом результативного применения и долгого срока службы хозяйственных принадлежностей. Он должен восстанавливаться в соответствии с технологическими нормами, тогда проблем с резкой не будет. Для ножей различного назначения существует свой угол заточки:

  • Бритва и скальпель точатся под углом 10−15 градусов.
  • Хлебные, овощные и фруктовые ножи — 15−20 градусов.
  • Режущие предметы общего назначения — 30−25 градусов.
  • Ножи охотников и туристов — 25−30 градусов.
  • Клинки из спецсталей для работы с особо твёрдыми материалами — 30−40 градусов.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

  • 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
  • 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
  • 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
  • Транспортир или другой углоизмерительный инструмент;
  • Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
  • Ножовка по дереву;
  • Стамеска или долото (можно мощный нож);
  • Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

  1. Основа конструкции – 2 уголка.
  2. Подвижный пруток или спица с нарезанной резьбой.
  3. Зажимные гайки с шайбами для закрепления наждака на прутке.
  4. Рукоятка.
  5. Отверстия для регулировки угла заточки и опирания подвижной части.
  6. Набор регулировочных шайб.
  7. Стяжные болты с гайками.
  8. Стачиваемый край верхнего уголка.
  9. Затачиваемое лезвие или нож.
  10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Механизм фиксации

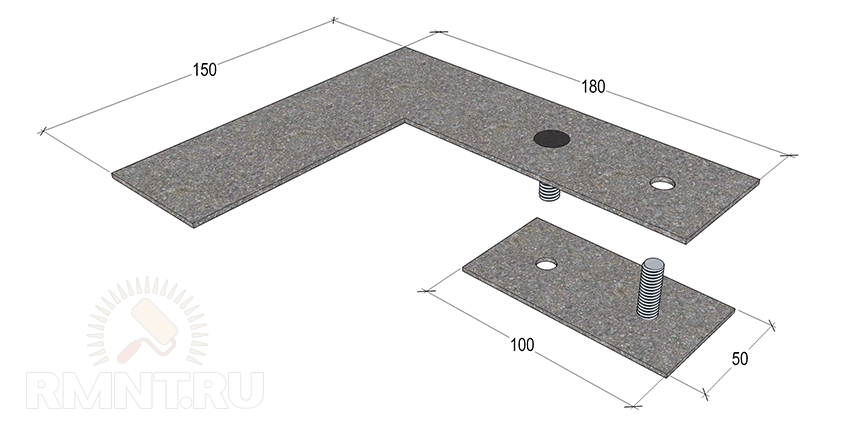

Вторая часть подручника — прижимная планка. Она также изготавливается из двух деталей:

  1. Верхняя Г-образная планка 150х180 мм с шириной полок около 45–50 мм.
  2. Нижняя ответная планка прямоугольной формы 50х100 мм.

Детали нужно сложить наподобие того, как складывались части подручника, располагая ответную планку у дальнего края верхней прижимной. По центру проделываем два отверстия с отступом в 25 мм от краёв маленькой детали, через них стягиваем детали двумя 8 мм болтами. Заводить их нужно в противоположных направлениях, при этом шляпка верхнего (ближнего) болта располагается со стороны прижимной планки. Шляпки болтов также привариваются к пластинам и предварительно шлифуются до получения аккуратных скруглений.

На наклонной дощечке с отступом в 40 мм от края проведите рейсмусом линию, и изготовьте по одному 8 мм отверстию в 25 мм от верхнего и нижнего краев. Соедините разметкой края отверстий и лобзиком сделайте пропил с припуском. Полученный паз доведите напильником до ширины 8,2–8,5 мм.

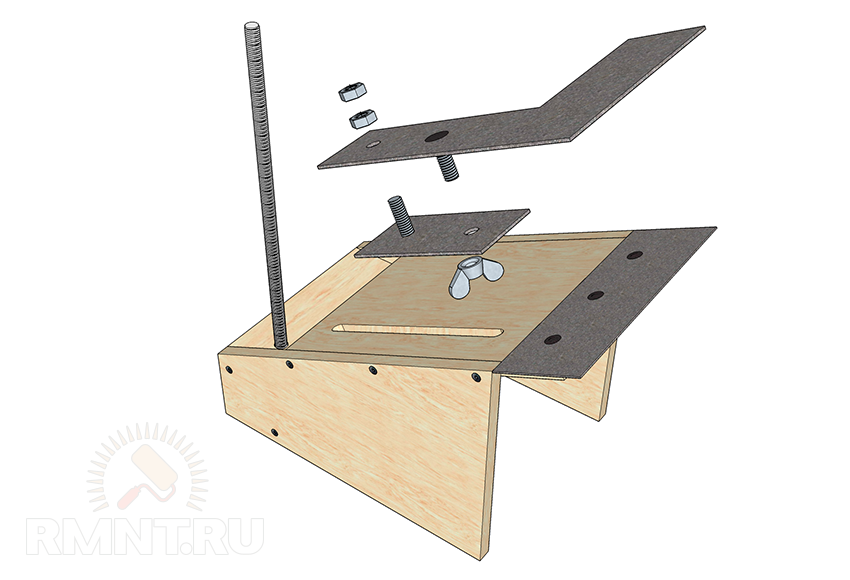

Скрепите прижимную и ответную планку через паз в дощечке. Выступающий сверху болт затяните гайкой так, чтобы планка сохраняла минимальную подвижность, затем законтрите соединение второй гайкой. Для прижима или отпуска планки снизу (в нише основания) накрутите на второй болт гайку-барашек.

Как правильно выбрать?

Прежде всего нужно руководствоваться видом выполняемых работ. Так, выбор оборудования для топора ориентируется всегда на задание точного угла заточки. В противном случае рубка может стать настоящим мучением

Разнообразие углов при обработке кромки очень важно. Иногда считают, что такие же аппараты подойдут и для заточки других приспособлений по дереву, но это спорный вопрос — куда правильнее ориентироваться на официальные описания производителей и их рекомендации

Надо обращать внимание и на способ установки аппаратов. Станки для гаража и для дома по большей части ставятся на твердую опору (стол, верстак)

Каков размер твердой площадки, такой примерно должен быть и габарит устройства. Требования к станкам для режущего и шлифующего инструмента по металлу выше. Они должны быть достаточно мощны, потому что работать приходится гораздо интенсивнее.

Необходимо упомянуть и системы для обработки лезвий парикмахерского снаряжения. Хорошие устройства не только придают им должную остроту, но и полируют лезвия тех же ножниц.

В отдельную категорию выделяют модели, пригодные только для хонингования. Некоторые аппараты могут еще и выполнять микронасечку.

Для гравировки требуется применять точильно-полировальные приспособления. В умелых руках они пригодны в очень сложных художественных работах. Выдача импульса на гравер куда выше, чем в ручных машинках традиционного образца. Параллельно те же самые модели пригодны и для обработки ножей, сверл.

Колеса станков для буровых коронок обычно изготавливаются из составных абразивов. Эти колеса производят с тщательным контролем точности. Стоит отметить, что крупные изготовители поставляют еще аппараты для обработки твердосплавных пластин и сверл на дрель, а некоторые могут содержать части из резины, которые довольно практичны.

Независимо от всего этого деления, надо обращать внимание на:

мощность электроприводов;
скорость кручения;
наибольшую величину точащих дисков;
размер посадочного отверстия;
возможности обработки на низких скоростях (что важно для полировки);
пригодность к использованию в запыленных помещениях со значительным разбросом температур;
размеры и массу оборудования;
дополнительную функциональность;
вид затачиваемых материалов.
