Точилки для ножей своими руками

Возможность регулировки положения ножа

Альтернативой станку с подвижным точильным камнем является устройство, где возможно регулировать положение ножа относительно бруска. В основном его конструкция аналогична станку с регулируемым бруском, немного проще в изготовлении.

На плоскости основания монтируется подвижный блок для крепления стержня с бруском. На ней же устанавливаются фиксаторы, один регулируемый, второй упорный. С помощью регулируемого фиксатора возможно регулирование угла заточки.

Единственный недостаток этой модели – появление износа бруска в одном определенном месте. Устранить этот недостаток можно, установив длинный штырь для регуляции кромки относительно обрабатываемой поверхности.

У каждого вышеописанного варианта имеются свои достоинства и недостатки. Делая свой выбор в пользу той или иной модели необходимо ориентироваться на уровень навыков и величину потребностей в эксплуатации станка.

То, что работать тупым ножом не только трудно, но и опасно, известно каждому. Из-за замедления рабочего процесса напряжение в мышцах растёт и клинок, того и гляди, соскочит, нанеся серьёзную травму. Как вариант, можно воспользоваться услугами мастерской, но это займёт определённое время, которого часто не хватает и потребует финансовых затрат. Но если дома есть станок для заточки ножей, процесс значительно ускоряется.

Типичные ошибки

Процесс заточки ножей, если выполняется самостоятельно, не может обойтись без ошибок, которые часто совершают уверенные в себе пользователи.

Так, например, во время заточки может произойти следующее:

• при образовании неправильного угла наклона снижается функциональность ножа, не позволяя произвести процедуру правильно;
• при сильном прижимании лезвия к точильным приборам происходит его деформация, приводящая к поломке и невозможности дальнейшей эксплуатации;
• при проведении работ без предварительной очистки поверхности лезвия происходит загрязнение оборудования, сокращая срок эксплуатации;
• при выполнении процесса мусатом, как оборудования для основной заточки, происходит поломка инструмента. Мусат пригождается только для доводки или правки лезвия.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Чем можно заточить нож в домашних условиях?

Одной из главных задач каждого мужчины по дому является заточка ножей. Приспособление своими руками – это не только удобно, но и эффективно. При этом можно самостоятельно изготовить устройство, которое будет напоминать заводское. А можно использовать некоторые подручные средства:

• Ножовка.
• Деревянный брусок.
• Стамеска.
• Наждачная бумага.
• Рубанок.
• Напильник и тому подобное.

В некоторых деревнях практикуется также заточка ножей о фундамент. Он изготавливается из цементно-песчаного раствора и имеет зернистую поверхность. Конечно, такой способ нельзя назвать примером для подражания. Но если срочно нужно наточить клинок, а приспособление для заточки ножей отсутствует, то это относительно неплохой вариант.

Изготовление фланца

Для того чтобы соединить двигатель и точильный камень необходимо выточить специальный фланец. Для этого можно заказать работу токарю, предоставив ему чертежи точила, размеры сечения вала и диаметра отверстия точильного камня.

Также нужно вытачивать следующие детали:

Чертеж изготовления фланца для наждака.

• фланец, надеваемый на ось вала;
• болт;
• гайка;
• шайба с левосторонней нарезкой.

На фланце и гайке надо нарезать резьбу в зависимости от того, в какую сторону вращается двигатель. Если вал вращается по часовой стрелке — нарезка должна быть левосторонней. Если против часовой стрелки — нарезка правосторонняя.

Это необходимо для того, чтобы в процессе обработки инструментов гайка наждака самостоятельно закручивалась. Если же гайка будет раскручиваться, камень может упасть. Во время работы это очень опасно для окружающих.

Если вы не смогли изготовить втулки нужного диаметра, то можно применить куски труб аналогичного диаметра. При этом можно заполнить зазоры между валом и втулками намоткой тканевой изоляционной ленты.

Втулку выполняют из трубы диаметром 32 мм. Она должна соответствовать диаметру круга наждака. На нее устанавливают наждачный круг так, чтобы он сел вплотную.

Данная система втулок должна плотно сидеть на валу. Обязательно крепление при помощи болта и шайбы.

Самостоятельно можно нарезать резьбу с помощью метчика, для этого надо вал зажать в тисках

При этом важно правильно определить для данной резьбы диаметр отверстия

Схема самодельного мини-наждака.

Прежде чем приступить к изготовлению прибора, нужно уточнить направление вращения ротора. Например, мотор от стиральной машины является асинхронным. Это означает, что направление вращения можно менять посредством переключения обмоток.

В двигателе от стиральной машины обычно 3-4 вывода. Таким образом, при наличии 4 выводов можно легко изменять направление вращения.

Для этого надо с помощью тестера определить рабочую и пусковую обмотки. Чаще всего уровень сопротивления рабочей обмотки бывает 12 Ом. У пусковой обмотки этот показатель 30 Ом.

Рабочую обмотку двигателя включают в сеть электропитания мощностью 220 Вт. Пусковую обмотку включают первым концом к выводу катушки, а другим концом необходимо быстро прикоснуться ко второму выводу и тут же его оторвать от нее. Для этой операции применяют реле.

Если установлен конденсаторный двигатель, то схема подключения прибора будет другая.

Это означает, что во время работы точило будет крутиться в определенную сторону. Если затем переставить выводы пусковой обмотки с места на место, то прибор начнет вращаться в другую сторону.

Можно не использовать пусковую катушку. Тогда после подключения прибора к сети надо будет крутануть точильный камень в нужную сторону, после этого устройство начнет работать.

Основы правильного затачивания лезвий

Даже у домохозяек есть несколько ножиков для разных целей. Одним приспособлением режут хлеб и сдобу, другим — мясо, третьим рубят хрящи и кости. Есть охотничьи и рыболовные ножи. Каждый из них отличается от другого индивидуальным углом заточки. Это понятие определяет назначение режущего предмета.

Это интересно!

Угол заточки виден, если ножик не успели наточить в домашних условиях. Его можно увидеть при покупке нового ножа — до начала его активного использования.

Ручная заточка режущих инструментов — кропотливое занятие, требующее строгого соблюдения угла. Фабричные станки облегчают эту задачу, но стоят очень дорого — от 20 000 рублей и выше. Если вы — любитель домашних самоделок, вы сможете смастерить приспособление для заточки ножей своими руками, а если понадобятся чертежи — их всегда можно отыскать на просторах интернета. Это займёт время, но обойдётся не так дорого. Известно, что самодельные устройства бывают ничуть не хуже заводских и служат в течение многих лет.

Понятие угла заточки

Его величина разная для того или иного типа лезвия. Размеры угла для разных режущих инструментов выглядят так:

• 8-12 градусов для опасных бритв;
• 10-15 градусов для филейных ножей;
• 15-20 градусов для инструментов бытового применения;
• 20-25 градусов для ножей рыболовного и охотничьего назначения. В зависимости от потребностей охотника или рыболова угол может быть больше — до 40 градусов;
• 30-50 градусов для лезвий специального применения (например, для мачете, который используют для срезки и рубки бамбука, лиан и стволов деревьев).

Точильный камень и его особенности

Процесс заточки ножей невозможен без точильного камня. Как и наждак, он обладает разной степенью зернистости — мелкой, средней или грубой. Такое деление условно для разных стран. Примерная градация заточного камня выглядит таким образом:

• от 200 до 250 — экстрагрубая фракция, которую для затачивания не применяют;
• от 300 до 350 — грубая. Таким точилом обрабатывают лезвия, которые повреждены или сильно затуплены. Также грубую фракцию применяют, если планируют изменить угол заточки;
• от 400 до 500 — средняя. В розничной продаже встречается редко, потому что мастера ею редко пользуются;
• от 600 до 700 — мелкая. Именно такие бруски универсальны и подходят для большинства ножей;
• от 1000 до 1200 — экстрамелкая. С её помощью можно придать лезвию такой же блеск, как у зеркала.

Есть брусковые точила, сделанные из алмазов, керамики или сланцевых пород. Они могут быть натуральными или искусственными. Бруски натурального происхождения изнашиваются быстрее, чем искусственные. Среди них редко попадаются мелкофракционные изделия.

Перед применением нужно обрабатывать бруски водой. При впитывании жидкости и затачивании абразивные частицы превращаются в густую пасту. Паста способствует высокому качеству заточки. Для большей эффективности можно использовать мыло, смешанное с водой.

При выборе бруска надо учитывать его форму и длину. Длина точила должна быть больше, чем лезвие. Удобнее всего работать на двустороннем точиле, когда на одной стороне бруска мелкофракционный абразив, а на другой — крупнозернистый материал.

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона. Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

Точилка в сборе

Разновидности точилок для ножей

Ниже будут приведены лучшие идеи точилок для ножей.

Точилка «Домик»

Принцип работы этой точилки сразу же заставляет понять, почему эта вариация получила именно такое название. Дело в том, что эта конструкция состоит из бруска и точащего прибора.

Посмотрите еще здесь!

• Как сделать самодельный металлоискатель — лучшие схемы, инструкция. Обзор проверенных вариантов по созданию простого металлоискателя своими руками

• Как выбрать стиральную машину: советы профессионалов, основные тонкости выбора надежной и качественной машинки. Виды, типы, программы и функции

• Самодельные фонарики своими руками: пошаговая инструкция как сделать красивый и эффективный фонарь (110 фото)

Все достаточно просто и создание этой конструкции не нуждается в подробной инструкции о том, как легко сделать точилку для ножей. Предельно легкая конструкция.

Домашняя точилка для ножа

Отличная конструкция, которая имеется почти в каждом доме. Без нее очень сложно представить повседневную жизнь, ведь ножи в хозяйстве очень часто тупятся, особенно если в доме есть хозяюшка, которая проводит много времени на кухне за готовкой.

Точилка ножа Lansky-Metabo

В интернете полно чертежей такой конструкции, что даже самый неопытный пользователь сможет найти подходящий для себя. Это сооружение отлично подходит для тех, кто всерьез решил заняться профессиональной заточкой.

Конструкция отлично подходит для заточки ножей в колоссальных количествах, именно поэтому все профессионалы и точильни используют именно такую конструкцию.

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

Для начала изготавливается или приобретается готовый чертеж для зажимных губок

При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию. Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции

Изготовить чертеж для направляющей, которая имеет свои тонкости.

Заточка ножей – необходимые условия

Для эффективной и длительной эксплуатации ножа важнейшим фактором при его затачивании является угол между гранями лезвия. В процессе заточки необходимо восстановить ранее заданный угол, который будет полностью соответствовать технологическим нормам и быстро, свободно и эффективно разрезать материал.

Для каждого лезвия подбирается свой оптимальный угол:

• для бритвы и скальпеля угол заточки должен быть в 10–15 градусов;
• ножи для резки хлеба, фруктов и овощей затачиваются под углом в 15–20 градусов;
• многофункциональные ножи для различных продуктов обрабатываются под углом в 20–25 градусов;
• охотничьи и походно-туристические ножи – под углом в 25–30 градусов;
• ножи для резки твердых материалов – в 30–40 градусов.

Не имея специального приспособления, наточить лезвие под нужным углом затруднительно. Удерживая нож руками, довольно затруднительно обеспечить необходимый угол наклона режущего инструмента. Для облегчения этого процесса существуют специальные приспособления, которые можно смастерить своими руками. Их конструкции достаточно просты, а на само изготовление уйдет не так уж и много времени.

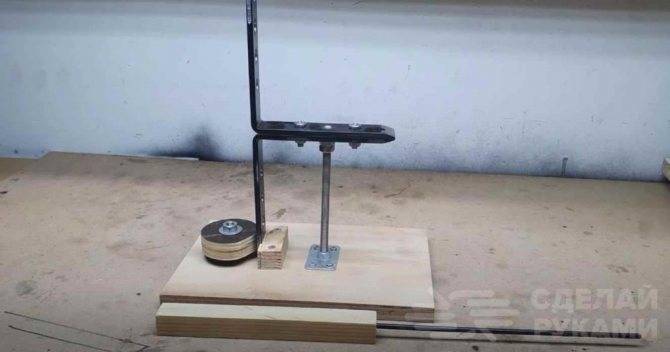

Простая точилка из двух уголков

За основу этой самодельной конструкции используются крепежные мебельные уголки из металла. Раздобыть их — не проблема.

Ширина одного уголка — 25 мм. Размеры — 125х125 мм. В уголках с завода просверлены отверстия, которые как раз нам пригодятся.

Если вы используете металлические уголки без отверстий, тогда придется их просверлить уже по месту.

Приступаем к изготовлению самоделки. Первым делом берем два уголка, и затачиваем края на шлифовальном станке.

В качестве основания конструкции используем отрезок фанеры. По центру высверливаем посадочное место под гайку, и запрессовываем ее туда. Потом вкручиваем в гайку резьбовую шпильку.

К основанию крепим металлическую крепежную пластину, а на шпильку накручиваем гайку, и затягиваем гаечным ключом.

Два мебельных уголка соединяем друг с другом с помощью болтов с гайками. Устанавливаем их на резьбовую шпильку, предварительно накрутив на нее две гайки. Нижний уголок упираем в упор и фиксируем эксцентриковым прижимом.

Далее отпиливаем по размеру деревянный брусочек, и сверлим в нем продольное отверстие. Вставляем в него стальной круглый пруток.

На все четыре стороны деревянного бруска приклеиваем полосы наждачной бумаги разной зернистости. Таким образом, у нас получилась ручка сразу с несколькими бланками.

Самодельное заточное устройство готово, и теперь можно приступать к сборке.

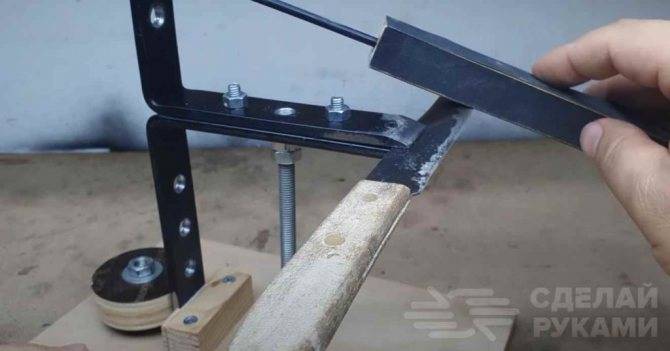

Основание крепим к столу с помощью струбцины. Кухонный или другой нож зажимаем между прижимными «губками» металлических уголков, как показано на фото ниже.

Ручку с бланками устанавливаем в одно из отверстий в верхнем уголке. При необходимости отверстия можно рассверлить сверлом большего диаметра.

Подробно о том, как сделать точилку для ножей, можно увидеть в авторском видеоролике. Своим опытом с нами поделился автор YouTube канала Sinan Keskin.

Конструкция получилась довольно простой в изготовлении и сборке, а также компактной.

Пользоваться этим приспособлением тоже очень удобно. Например, после того как заточили одну сторону ножа, крепление легко перевернуть на 180 градусов, и можно точить вторую сторону.
