Как сделать Ленточный фундамент под каркасный дом своими руками: пошаговая инструкция

Виды фундамента для каркасного дома

Легкие здания можно строить на любом основании, но чаще всего применяют следующие типы конструкции:

  • ленточная;
  • свайная;
  • монолитная;
  • столбчатая.

Они обладают различной жесткостью и сопротивляемостью вспучиванию грунта. Подробная информация о плюсах и минусах конструкций поможет решить, какой фундамент лучше.

Ленточный

Ленточный фундамент

Фундамент представляет собой железобетонную полосу по периметру всего здания. Перед заливкой бетона устанавливается опалубка. Обязательно выполняется армирование железным прутком. Конструкция бывает двух видов:

  • Мелкозаглубленная лента – закладывается в траншее на 40-60 см, над землей она выступает на 30-40 см. Для надежности устраивается непрерывный армирующий пояс. Основание возводится на песчаной подушке.
  • Глубокого заложения – конструкция располагается ниже уровня промерзания почвы. Точная величина берется из справочника по региону. Основание обладает высокой несущей способностью.

Достоинства:

  • появляется возможность устройства подвала;
  • высокая надежность и долговечность;
  • простота устройства.

Недостатки:

  • повышенный расход материала (для полнозаглубленного основания);
  • продолжительный период изготовления (требуется ждать высыхания бетона);
  • не подходит для участков с высоким уровнем грунтовых вод.

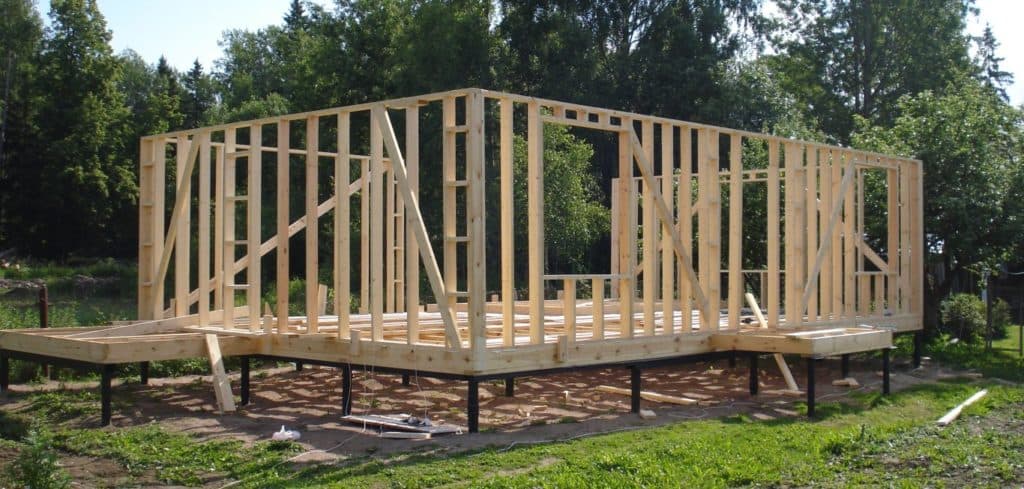

Свайный

Фундамент на сваях

При строительстве на участках с пучинистым неустойчивым грунтом используются сваи. Опоры бывают нескольких видов: набивные, заливные, винтовые. Готовые сваи закручивают или забивают в землю, набивные изготавливают непосредственно на участке. При возведении легких домов популярны металлические винтовые сваи. Их можно самостоятельно ввинтить в грунт. Для соединения опор в общую конструкцию на них монтируется ростверк.

Достоинства:

  • возводится быстрее других типов фундамента;
  • подходит для всех типов почвы;
  • не требуется выполнение земляных работ.

Недостатки:

  • значительные потери тепла;
  • металлические сваи подвержены коррозии.

Монолитная плита

Фундамент-плита для каркасного дома

Плитный фундамент для каркасного дома – это разновидность монолитного основания, применяемого на грунтах с высоким сжатием. Основание изготавливается их бетона и арматуры, располагается под всем зданием. Под плиту засыпается подушка из песка и щебня, укладывается утеплитель и гидроизоляция. Основание бывает плоским или с дополнительными ребрами жесткости.

Достоинства:

  • обеспечивает устойчивость дома на пучинистых грунтах;
  • может использоваться при близком залегании грунтовых вод;
  • долгий срок службы;
  • универсальность, используется в типовых проектах загородных домов.

Недостаток – высокая стоимость из-за большого расхода материалов.

Столбчатый

Столбчатое основание

Для домов небольшого веса используют столбчатое основание. Опоры бывают бетонные, каменные или кирпичные. Их устанавливают в углах здания, местах пересечения стен, на участках повышенной нагрузки. Расстояние между столбами составляет 1,2-2,5 м. Нижняя часть опор находится в земле, а верхняя выступает над ней на 50-60 см. Поверх столбов укладывается обвязка из балок.

Достоинства:

  • отличается наименьшими финансовыми затратами;
  • можно выполнить самостоятельно;
  • быстро возводится.

Строительство комбинированного ленточно-столбчатого фундамента

Основание строящегося здания должно быть прочным и надежным, выдерживать все весовые нагрузки от строительных конструкций дома, инженерного оборудования, предметов быта и снеговых осадков на кровлю.

Фундаментная основа должна оставаться устойчивой при возможных подвижках грунта, не разрушаться в случае промерзания или подъема грунтовых вод. Однако возводить тяжелое и мощное железобетонное основание далеко не всегда целесообразно.

В определенных случаях вопрос надежности можно решить, используя несущую конструкцию столбчато-ленточного типа.

Это своеобразный комбинированный ленточно столбчатый фундамент, который сочетает в себе одновременно технические решения, принимаемые для свайных и ленточных монолитных систем.

Благодаря этому, подобные основания можно возводить на слабых неустойчивых почвах с высоким уровнем грунтовых вод и большой глубиной промерзания для одноэтажных жилых домов и хозяйственных построек.

Ленточно столбовые фундаменты можно строить для деревянных и каркасных зданий, не имеющих тяжелых железобетонных перекрытий и каменных стен.

Краткое описание конструкции

Конструктивно столбчато-ленточный фундамент состоит из нескольких опорных каменных столбов, на которые опирается железобетонный мелкозаглубленный ростверк, принимающий все весовые нагрузки здания. В качестве столбовых опор наиболее часто применяются железобетонные столбы, заливаемые по месту.

В целом столбчато-ленточное основание совмещает следующие основные элементы:

  • железобетонных столбов, конструкция и количество которых определяется расчетом;
  • армирующего каркаса, залитого бетоном;
  • надземной ленточной конструкции из кирпича или блоков;
  • внутренних вертикальных опор для восприятия нагрузки для стен и перегородок.

При внимательном рассмотрении можно заметить, что сама идея технологии была взята от многоэтажных городских зданий с подвалами и полуподвалами, где забивается свайное поле проектной конфигурации, а после этого монтируется связующий ленточный ростверк небольшого заглубления для создания единой опоры.

Преимущества и недостатки столбчато-ленточных конструкций

Возведение фундамента такого типа менее трудоемко, чем в случае с любым другим типом монолитного железобетона, а также требует меньших затрат строительных материалов. Имея на руках проектные решения, для выполнения работ не потребуется наличия профессиональных строительных знаний и большого опыта. С этим сможет справиться даже новичок, имея с собой одного-двух помощников.

К конструктивным преимуществам столбчато-ленточных оснований можно отнести:

  • хорошую защиту от вибрационных воздействий и возможных подвижек грунта;
  • особую конструкцию опорных столбов, которая повышает прочность и устойчивость;
  • применение смешанных видов материалов при монтаже ростверка;
  • повышенные теплоизоляционные свойства, благодаря отсутствию контакта подпольного перекрытия с почвой;
  • возможность возведения на участках со сложным рельефом без проведения предварительной планировки;
  • уменьшение объемов земляных работ;
  • возможность сделать столбчато ленточный фундамент своими руками.

Кроме явных преимуществ, такие опорные конструкции имеют и недостатки, которые могут несколько затруднить организацию и проведение работ:

  • сложный инженерный расчет, учитывающий сочетание характеристик грунта и общую весовую нагрузку;
  • возможное различие поперечного сечения опоры по высоте и периметру здания;
  • практическая невозможность определения влияния пучинистости почвы, требующей наличия запаса прочности;
  • невозможность сделать подвал.

Поэтому выполнение расчетов и разработку проекта рекомендуется доверить профессионалам, которые определят необходимые данные и примут решения с минимально возможным, но необходимым запасом прочности и надежности.

Выбор материала опорных столбов

Надежность фундаментной конструкции в значительной степени зависит от правильного выбора материала опорных стоек. На этом этапе строительства не стоит стараться экономить. Если в данный момент закупка недорогих материалов позволит сэкономить определенные денежные средства, то в будущем на проведение ремонта и исправление брака придется потратить весьма значительные суммы.

Для строительства столбчато ленточного фундамента с монолитной плитой перекрытия можно использовать:

Плитный фундамент

Плитный фундамент — это монолитная плита, сделанная из железобетона и залитая под всем зданием.

На фото плитный фундамент

Этот тип фундамента имеет самую большую площадь опоры по сравнению с остальными, и поэтому обеспечивает большую устойчивость дома на земле с более слабой несущей способностью. По этой же причине он сильнее всего противодействует силам пучения, поскольку в результате их влияния конструкция опускается и поднимается целиком. Отсюда взялось другое название фундамента в виде монолитной плиты — плавающий фундамент. При возведении дома на плавнях или болотах подобный фундамент незаменим, поскольку построенное на нем здание будет двигаться исключительно целиком, что не даст образоваться в нём трещинам и завалам.

Плитный фундамент строится высотой от 10 см и далее на утрамбованные песок и щебень, поверх которых стелится гидроизоляция. Поверх изоляции вяжется каркас из арматуры в виде 2-х сеток, нижней и верхней, недвижимо связанных одна с другой. Арматуру нужно брать ребристую с сечением 1,2–1,6 см. Используя такой фундамент можно сделать каркасную пристройку к дому.

Плюс иногда возникают силы скручивания. Поэтому арматуру для каркаса надо использовать только ребристую — которая сильнее всего сцепляется с бетоном. Шаг прутьев арматуры должен составлять 20–40 см. Если вязать арматуру на расстоянии 30 см прут от прута, то на 1 кв. м фундамента понадобится 3 прута по 1 м на продольное вязание и столько же на поперечное — одинаково для верхней и нижней обвязок, плюс приблизительно 2 м для связки верхней и нижней арматурных сеток.

В итоге получается около 140 см прутьев на 1 кв. м плиты. Для строительства монолитного фундамента в виде плиты расходуется больше всего арматуры и самый большой объем бетона в сравнении с остальными фундаментами, поэтому возводить его дороже всего.

Какой фундамент выбрать для каркасного дома

При выборе типа фундамента нужно учитывать несколько особенностей:

  • прочность грунта на участке;
  • уровень расположения грунтовых вод;
  • этажность здания;
  • необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

Столбчатый фундамент

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

  • требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
  • требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
  • невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

  • прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
  • глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
  • уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры

При этом требуется уделить большое внимание гидроизоляции и утеплению

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Фундамент мелкого заложения

Особую опасность для мелкозаглубленных конструкций представляют неравномерная осадка. Подошва фундамента опирается на неплотный грунт выше уровня промерзания. В этой области почва обычно разрыхлена воздействием воды и низких температур.

При растяжении фундамента, которое происходит из-за непрочного грунта, в нижней части конструкции со временем образуются микротрещины. Их раскрытие приводит к коррозии арматуры, воспринимающей растягивающие усилия. Работа в таких экстремальных условиях чревата появлением трещин сначала на железобетонной ленте, затем на стенах.

Мелкозаглубленный ленточный фундамент длястроительства каркасного домарекомендуетсяиспользовать только на родных плотных грунтах.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Подготовительные работы

Прежде чем переходить к монтажу фундамента, нужно провести подготовительные работы. От данного этапа будет зависеть надежность и прочность возведения.

Этапы работ:

  • Сначала нужно разровнять место постройки дома. Следует удалить все корни, деревья, траву, дерн и пни.
  • После этого необходимо сделать контурную разметку возведения. При этом нужно отметить все углы, сохраняя при этом необходимую дистанцию с домами по соседству.
  • Чтобы верно расположить дом на участке, нужно учесть несколько важных факторов, включая предполагаемую высоту постройки, а также местоположение прочих строений.
  • После завершения разметки нужно установить подушку из песка или земли.

На этом подготовительные работы можно считать завершенными.

Этапы строительства

Ленточный фундамент под каркасный дом начинается с проекта. Это должен быть не просто чертеж дома с размерами и указанием количества материалов.

Не страшно, если вы привезете несколько лишних листов железа, они пригодятся. А вот ошибки в расчетах нагрузки на фундамент, его прочности могут проявиться не сразу и исправить их очень трудно. Поэтому на этом этапе рекомендуется использовать опыт профессионалов.

Подготовка участка

Следующий этап – подготовка участка. Сюда входит:

  • Удаление лишней растительности (трава, кустарник, деревья, пеньки) и мусора. Все это лучше сразу вывезти.
  • Перемещение плодородного слоя земли на край участка. Это легко и быстро делается бульдозером. После завершения строительства хорошая почва вам понадобится для ландшафтных работ.
  • Подготовка подъездных путей для машин со стройматериалами и миксера.

На подготовленном участке делают разметку, по-простому колышками и шнуром или современными методами – ставят обноски, прямые углы строят с помощью лазерного нивелира. Ниже представлено видео о правильной разметке фундамента, рекомендуем с ним ознакомиться:

Для удобства колышки и обноски устанавливают на 1,5 – 2 м дальше пределов дома.

Сначала намечают осевую линию фасадной стены и откладывают на ней ее длину. Затем от крайних точек стены строят прямой угол и натягивают осевые боковых стен. Отложив на них нужные расстояния, обозначают шнуром осевую задней стены. После этого проверяют построение прямых углов, измеряя диагонали – они должны быть равны.

После этого в обе стороны от осевой линии откладывают равные расстояния и натягивают шнур, обозначая ширину траншеи.

Примечание: обноски удобны тем, что сделав разметку, шнур крепят не намертво, а делают съемным. На время работ по выемке грунта его можно снять, потом снова закрепить и проверить правильность выполнения.

Земляные работы

Земляные работы не рекомендуется затягивать. Грунт высыхает и осыпается, могут пойти дожди и траншею размоет. Тогда предстоят хлопоты по установке дополнительной опалубки и расчистке траншеи. На этом этапе (и на последующих) хорошо иметь бригаду рабочих-строителей. Найти их не проблема, они многое умеют, но проверять правильность выполнения работ надо.

Выкопав траншею на проектную глубину, начинают подготовительные работы перед укладкой бетона. На дно траншеи насыпают слоями песок, проливают водой и трамбуют. Высота песчаной подушки – 15-20 см. Чтобы песок постепенно не вымывался в нижележащие слои грунта, дно траншеи устилают геотекстилем. Он пропускает воду, но удерживает песок. Естественно, это увеличивает стоимость фундамента.

Поверх подушки укладывают первый слой гидроизоляции. Это может быть рубероид или полиэтиленовая пленка. Гидроизоляция на этом уровне предотвращает быструю потерю воды и цементного молочка из бетона.

Армирование и опалубка

Чаще всего опалубка из досок монтируется только поверх земли. Стенки траншеи, закрытые гидроизоляцией – это уже опалубка.

Обращают особое внимание на крепеж опалубки: вбивают колышки, делают распорки. Опалубка должна выдержать напор бетона

Арматурный каркас вяжут из арматуры, а не используют отходы всякого железного хлама. Каркас должен быть жестким, иметь минимум две продольные нитки вверху и внизу бетонной ленты. Короткие поперечные отрезки вяжут с продольными прутками специальной проволокой. Требования к сборке каркаса лучше посмотреть в справочниках.

Перед укладкой бетона проверяют еще раз правильность разметки и установки опалубки. В местах ввода инженерных коммуникаций устанавливают закладные элементы (трубы, короба).

Заливка фундамента

Ленточный фундамент рекомендуется заливать за один раз – так достигается его монолитность. Для этого на заводе заказывают бетон в миксере и доставляют на участок. При укладке бетон уплотняют штыкованием или глубинным вибратором.

В период затвердевания бетон предохраняют от механических повреждений и периодически увлажняют.

Через 3-4 недели можно приступать к строительству. На бетон укладывают слой гидроизоляции и на него нижнюю обвязку каркасных стен и лаги пола. Нижние брусья дополнительно обрабатывают антисептиками.

Если нет уверенности в своих силах и навыках, поручите возведение фундамента строительной фирме. Профессиональные рабочие сделают работу быстро, качественно и не намного дороже.

Расчёт мелкозаглубленного фундамента

При расчётах ленточного малозаглублённого фундамента учитывайте следующие особенности:

  1. Глубину заложения подошвы (этот параметр зависит от глубины промерзания грунта).
  2. Обустройство песчано-гравийной подушки.
  3. Установку дренажной системы для отвода подземных вод.
  4. Монтаж отмостки для отвода снега и дождя. Требования к отмостке используйте согласно СНиП –83.

Для расчёта фундамента мелкого заложения, определяем три параметра:

Глубина заложения.

Глубину заложения определяем исходя из документа СН «Основания и фундаменты».

Значения при промерзании грунта:

  1. менее 2м – 50 см;
  2. до 3 м – 75 см;
  3. более 3 м – 100 см.

Ширина ленты.

Ширина ленты зависит от нагрузки сооружения. Для облегчения задачи при расчётах, чтобы не суммировать массу стен, плит перекрытия, крыши и т. д. Берём данные из таблицы №2.

Таблица № 2. Расчетов ширины монолитной ленты.

Материалы стен и перекрытийЧисло этажейШирина подошвы МЗФЛ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями10,6
20,8
31,2
Деревянные каркасные стены с деревянными перекрытиями10,4
20,4
30,6
Бревенчатые стены с деревянными перекрытиями10,3
20,4
30,6
Стены из бруса с деревянными перекрытиями10,2
20,3
30,4

Высота над уровнем земли.

Для сохранения устойчивости и несущей способности фундамента, высота над уровнем земли должна быть равна ширине.

В зависимости от используемых материалов

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

Плитный фундамент .

Плитное основание имеют ряд преимуществ перед «лентой»:

Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

  • Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
  • Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

Столбчатый фундамент

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

На столбчатом фундаменте.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

Устройство столбчатого бетонного фундамента.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Лучший фундамент

Выбор типа и размеров фундамента определяется особенностями грунта и самого строения, его площади, этажности, размеров. А также особенностями выполнения работ, наличия профессиональных и строительных навыков у застройщика.

Постройка на свайном фундаменте.

Грунт для фундамента

Состав и тип земли, на которой будет стоять каркасный дом, учитываются перед проектированием основания

Также важно определить уровень промерзания почвы, наличия и положения подземных вод

Чтобы точно определить тип грунта, можно попросить помощи у геодезистов, знающих в этом деле все. Самостоятельное определение подразумевает выкапывание ямы около полутора метров в глубь и осмотр земли. Виды грунта, благоприятные для возведения каркасного сооружения:

  • Скальный.
  • Гравийный.
  • Песчаный с каменистыми включениями, не глинистый.

Скальный грунт — состав из любых горных пород, осадков, техногенных образований, представляющий многокомпонентную динамическую систему в геологической среде. Обычно в скальном грунте присутствует ни одна горная порода, а несколько в форме кристаллов и глыб. В составе могут быть включения из гранита, кварца, песка и других минералов, благодаря чему он отлично подходит для возведения фундамента под каркасный дом.

Гравийный тип входит в группу крупнообломочных грунтов. В составе преобладают неокатанные частицы камня, древесины, песка. В такой земле не задерживается влага, а в холодное время года она не вспучивается, не сжимается и не подразумевает монтаж заглубленного фундамента.

Песчаный, не глинистый грунт – не плохой вариант для закладки основы, но разумеет труды по упрочению стен котлована.

Разновидность земли имеет тесную взаимосвязь с глубиной промерзания. Самым устойчивым считается скальный грунт, так как в нем практически отсутствует вода и существует качество неизменности под воздействием низких температур.

Уровень вспучивания также имеет влияние на базовое основание. Так, некоторые виды грунта могут разорвать или вытолкнуть фундамент из земли.

То же с грунтовыми водами, высокий показатель которых может значительно снизить несущее качество основания. При большом уровне грунтовых вод, глубина закладки фундамента сопоставляется с величиной промерзания.

Выводы

Фундаменты на винтовых сваях все чаще используются в деревянном и каркасном домостроении, поскольку имеют ряд значительных преимуществ:

  1. Нет необходимости готовить площадку и рыть котлован.
  2. Скорость монтажа – фундамент, фотографии которого приведены в данной статье, смонтирован за один день.
  3. Всесезонность – работать можно в любую погоду и в любое время года.
  4. В отличие от бетонной конструкции канализационные и другие трубы можно подвести в любой момент или перенести из одной части дома в другую.
  5. Нет необходимости загонять на участок тяжелую технику.
  6. Невысокая стоимость фундамента.

И напоследок, если вы решились на винтовой фундамент, несколько практических советов:

Сваи должны быть заводского изготовления, это можно определить визуально: изделия похожи друг на друга как близнецы, защитное покрытие нанесено ровно, без потеков;
При разметке фундамента желательно присутствовать лично, бригада уедет, а вам в этом доме жить.
Принимая фундамент, особое внимание на места сварки, и не стесняйтесь заставить еще раз прокрасить сомнительные места.

Серьезные организации дают гарантию на свои работы, но по опыту, если все сделано правильно, никаких проблем с фундаментом не бывает.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
