Расчет несущей способности и прогиба деревянных балок: Инструкции

Особенности расчета на прогиб

Расчет на прогиб проводится обязательно для любых перекрытий. Крайне важен точный расчет данного показателя при значительных внешних нагрузках. Сложные формулы в данном случае использовать необязательно. Если использовать соответствующие коэффициенты, то вычисления можно свести к простым схемам:

  1. Стержень, который опирается на одну жесткую и одну шарнирную опору, и воспринимает сосредоточенную нагрузку.
  2. Стержень, который опирается на жесткую и шарнирную опору, и при этом на него действует распределенное нагружение.
  3. Варианты нагружения консольного стержня, который закреплен жестко.
  4. Действие на конструкцию сложной нагрузки.

Применение этого метода вычисления прогиба позволяет не учитывать материал. Поэтому на расчеты не влияют значения его основных характеристик.

Какая нагрузка действует на профильную трубу

Другой вопрос, как рассчитать размеры профильной трубы так, чтобы обойтись «малой кровью», купить подходящую по нагрузке трубу. Для изготовления перил, оградок, теплиц можно обойтись без расчетов. Но если вы строите навес, кровлю, козырек, без серьезных расчетов нагрузки не обойтись.

Каждый материал сопротивляется воздействию внешних нагрузок, и сталь – не исключение. Когда нагрузка на профильную трубу не превышает допустимых значений, то конструкция согнется, но выдержит нагрузку. Если вес груза убрать, профиль примет исходное положение. В случае превышения допустимых значений нагрузки труба деформируется и остается такой навсегда, либо разрывается в месте сгиба.

Чтобы исключить негативные последствия, при расчете профильной трубы учитывайте:

  1. размеры и сечение (квадратное или прямоугольное);
  2. напряжение конструкции;
  3. прочность стали;
  4. типы возможных нагрузок.

Классификация нагрузок на профильную трубу

Согласно СП 20.13330.2011 по времени действия выделяют следующие типы нагрузок:

  1. постоянные, вес и давление которых не меняется со временем (вес частей здания, грунта и т.д.);
  2. временные длительные (вес лестницы, котлов в коттедже, перегородок из гипсокартона);
  3. кратковременные (снеговые и ветровые, вес людей, мебели, транспорт и т.д.);
  4. особые (землетрясения, взрывы, удар машины и т.д).

К примеру, вы сооружаете навес во дворе участка и используете профильную трубу как несущую конструкцию. Тогда при расчете трубы учитывайте возможные нагрузки:

  1. материал для навеса;
  2. вес снега;
  3. сильный ветер;
  4. возможное столкновение автомобиля с опорой во время неудачной парковки во дворе.

Для этого воспользуйтесь СП 20.13330.2011 «Нагрузки и воздействия». В ней есть карты и правила, необходимые для правильного расчета нагрузки профиля.

Расчетные схемы нагрузки на профильную трубу

Кроме типов и видов нагрузки на профили, при расчете трубы учитываются виды опор и характер распределения нагрузки. Калькулятор рассчитывает, используя только 6 типов расчетных схем.

Максимальные нагрузки на профильную трубу

Некоторые читатели задаются вопросом: «Зачем делать такие сложные расчеты, если мне нужно сварить перила для крыльца». В таких случаях нет необходимости в сложных расчетах с учетом нюансов, так как можно прибегнуть к готовым решениям (таб. 1, 2).

Таблица 1. Нагрузка для профильной трубы квадратного сечения

Размеры профиля, мм
1 метр2 метра3 метра4 метра5 метров6 метров
Труба 40х40х27091737235165
Труба 40х40х39492319646216
Труба 50х50х21165286120613114
Труба 50х50х31615396167844319
Труба 60х60х21714422180935026
Труба 60х60х323935892501296935
Труба 80х80х34492111047825214482
Труба 100х100х374731851803430253152
Труба 100х100х492172283990529310185
Труба 120х120х41372633391484801478296
Труба 140х140х419062473620691125679429

Таблица 2. Нагрузка для профильной трубы прямоугольного сечения (рассчитывается по большей стороне)

Размеры профиля, мм
1 метр2 метра3 метра4 метра5 метров6 метров
Труба 50х25х26841676934166
Труба 60х40х31255308130663517
Труба 80х40х219114712021055831
Труба 80х40х326726582811468143
Труба 80х60х3358388438019911262
Труба 100х50х454891357585309176101
Труба 120х80х378541947846455269164

Пользуясь готовыми расчетами, помните, что в таблицах 2 и 3 указана максимальная нагрузка, от воздействия которой труба согнется, но не сломается. При ликвидации нагрузки (прекращение сильного ветра) профиль вновь обретет первоначальное состояние. Превышение максимальной нагрузки даже на 1 кг ведет к деформации или разрушению конструкции, поэтому покупайте трубу с запасом прочности, в 2 – 3 раза превышающим предельное значение.

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

MaxinovaПользователь FORUMHOUSE

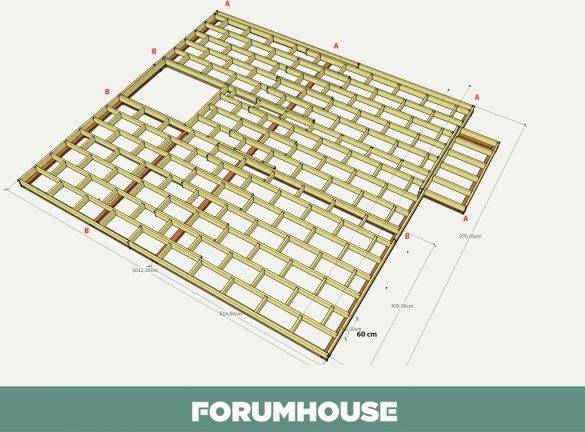

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Leo060147Пользователь FORUMHOUSE

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

  1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Расчет максимального прогиба для балки с двумя опорами

В качестве примера рассмотрим схему, в которой балка находится на двух опорах, а к ней прикладывается сосредоточенная сила в произвольной точке. До момента прикладывания силы балка представляла собой прямую линию, однако под воздействием силы изменила свой вид и вследствие деформации стала кривой.

Предположим, что плоскость ХУ является плоскостью симметрии балки на двух опорах. Все нагрузки действуют на балку в этой плоскости. В этом случае фактом будет то, что кривая, полученная в результате действия силы, также будет находиться в этой плоскости. Данная кривая получила название упругой линии балки или же линии прогибов балки. Алгебраически решить упругую линию балки и рассчитать прогиб балки, формула которого будет постоянной для балок с двумя опорами, можно следующим образом.

Высчитываем на прочность

После сбора нагрузок на балки перекрытия, необходимо проверить правильность выбранного сечения материала. Для этого потребуется провести несложный расчёт в соответствии со следующим алгоритмом:

Основная формула проверки прочности подобранного сечения по предельному состоянию 1 группы регламентируется СП 64.13330.2017 «Деревянные конструкции» и выглядит как:

Изгибающий момент М в стандартной балке, шарнирно опёртой по двум концам, вычисляется из элементарной формулы сопромата:

В данном примере составляет 224,75 кг/м, а l – пролёт, который перекрывает балка – 6 м.

M = 224,75 кг/м x 62 / 8 = 1011,375 кг*м, или 10113750 Н*мм.

Расчётное сопротивление древесины RИ представляет собой произведение нормативного показателя данной величины, приведённой выше, с учётом ряда коэффициентов надёжности.

Следовательно, при Rn для сосны 79,3 МПа (Н/мм2),

RИ = 79,3 x 0,6 x 0,9 x 0.86 x 0,9 = 32,76 Н/мм2.

Из формулы условия прочности M / Wрасч < RИ, при известных значениях М и RИ, легко вывести Wрасч = M / RИ, то есть

Wрасч = 10113750 Н*мм / 32,76 Н/мм2 = 308723 мм3.

Далее, исходя из известных параметров поперечного сечения деревянной балки b и h, которые оставляют 100 мм и 200 мм, соответственно, можно найти величину момента сопротивления фактического сечения по формуле: W = bh2/6 = 100 x 2002 / 6 = 666667 мм3.

При сравнении этих двух величин, видно, что показатель фактического момента сопротивления сечения почти в 2 раза превышает минимально допустимый параметр, и балка выдержит все приложенные к ней нагрузки, с учётом понижающих коэффициентов.

Если расчётный показатель оказался меньше, необходимо назначить новые габариты сечения и повторно проверить их с учётом приведённых выше формул.

Видео о расчете сечения балок деревянного перекрытия:

Алгоритм расчета на жесткость

Формула определения прочности балки на изгиб

Где:

  • M – максимальный момент, возникающий в балке (находится по эпюре моментов);
  • Wn,min – момент сопротивления сечения (находится по таблице или вычисляется для данного профиля), у сечения обычно 2-а момента сопротивления сечения, в расчетах используется Wx, если нагрузка перпендикулярна оси х-х профиля или Wy, если нагрузка перпендикулярна оси y-y;
  • Ry– расчетное сопротивление стали при изгибе (задается в соответствии с выбором стали);
  • γc – коэффициент условий работы (данный коэффициент можно найти в таблице 1 СП 16.13330.2011;

Алгоритм расчета на жесткость (определение величины прогиба) достаточно формализован и не представляет труда для овладения.

Для того, чтобы определить прогиб балки, необходимо в нижеприведенной последовательности выполнить следующие действия:

  1. Составить расчетную схему объекта исследований.
  2. Определить размерные характеристики балки и расчетных сечений.
  3. Рассчитать максимальную нагрузку, действующую на балку, определив точку ее приложения.
  4. При необходимости, балка (в расчетной схеме она заменятся невесомым стержнем) дополнительно проверяется на прочность по максимальному изгибающему моменту.
  5. Определяется значение максимального прогиба, который характеризует жесткость балки.

Для составления расчетной схемы балки, необходимо знать:

  1. Геометрические размеры балки, включая пролет между опорами, а при наличии консолей – их длину.
  2. Геометрическую форму и размеры поперечного сечения.
  3. Характер нагрузки и точки их приложения.
  4. Материал балки и его физико-механические характеристики.

При простейшем расчете двухопорных балок, одна опора считается жесткой, а вторая закреплена шарнирно.

Определение моментов инерции и сопротивления сечения

К геометрическим характеристикам, которые необходимы при выполнении расчетов на прочность и жесткость, относится момент инерции сечения (J) и момент сопротивления (W). Для вычисления их величины существуют специальные расчётные формулы.

Формула момента сопротивления сечения

При определении моментов инерции и сопротивления, необходимо обращать внимание на ориентацию сечения в плоскости разреза. С увеличением момента инерции жесткость балки увеличивается, а прогиб уменьшается. Это легко проверить на практике, пытаясь согнуть доску в обычном, «лежачем» положении и поставив ее на ребро

Это легко проверить на практике, пытаясь согнуть доску в обычном, «лежачем» положении и поставив ее на ребро.

Определение максимальной нагрузки и прогиба

Формула определения прогиба

Где:

  • q – равномерно-распределенная нагрузка, выраженная в кг/м (Н/м);
  • l – длина балки в метрах;
  • E – модуль упругости (для стали равен 200-210 ГПа);
  • I – момент инерции сечения.

При определении максимальной нагрузки, необходимо учитывать довольно значительное число факторов, действующих как постоянно (статические нагрузки), так и периодически (ветровая, вибрационная ударная нагрузка).

В одноэтажном доме, на деревянный брус потолочного перекрытия будут действовать постоянные весовые усилия от собственного веса, расположенных на втором этаже простенков, мебели, находящихся обитателей и так далее.

Особенности расчета на прогиб

Конечно, расчет элементов перекрытий на прогиб проводится для всех случаев и обязателен при наличии значительного уровня внешних нагрузок.

Сегодня, все вычисления величины прогиба достаточно формализованы и все сложные реальные нагружения сведены к следующим простым расчетным схемам:

  1. Стержень, опирающийся на неподвижную и шарнирно закрепленную опоры, воспринимающий сосредоточенную нагрузку (случай рассмотрен выше).
  2. Стержень, опирающийся на неподвижную и шарнирно закрепленную на который действует распределенное нагружение.
  3. Различные варианты нагружения жестко закрепощённого консольного стержня.
  4. Действие на расчетный объект сложной нагрузки – распределенной, сосредоточенной, изгибающего момента.

При этом, методика и алгоритм расчета не зависят от материала изготовления, прочностные характеристики которого учтены различными значениями модуля упругости.

Наиболее распространенной ошибкой обычно является недоучет единиц измерения. К примеру, силовые факторы в расчетные формулы подставляются в килограммах, а величина модуля упругости принимается по системе «СИ», где нет понятия «килограмм силы», а все усилия измеряются в ньютонах или килоньютонах.

Устройство

По назначению данные конструкции разделяются на следующие виды:

  • цокольные,
  • межэтажные,
  • чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

  • балки,
  • подшивное перекрытие,
  • изоляционные слои,
  • накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

  • крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
  • следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
  • крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
  • между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

  • доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
  • пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Виды балок

При возведении зданий используется балки разных конфигураций, размеров, профиля, характера сечения. Их изготавливают из металла и дерева. Для любого вида используемого материала нужен индивидуальный расчёт изгиба.

Виды балок:

Деревянные— их используют в основном при строительстве индивидуальных построек. Они применяются при возведении полов, потолков, несущих перекрытий. Дерево – капризный материал и подвержено деформации. Для определения максимального изгиба, существенны такие параметры: используемый профиль, размер, нагрузка, характер поперечного сечения.

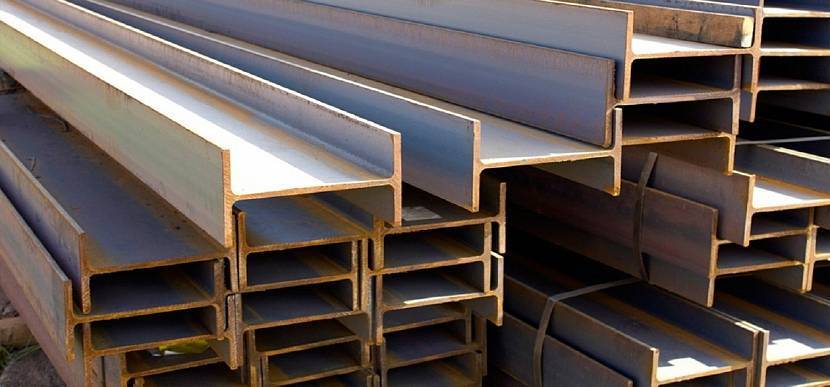

Металлические— такие балки изготавливают из сплава металлов и сечение у них сложное

Поэтому особое внимание уделяется жесткости, а также прочности соединений. Балки из металла применяются в возведении многоэтажек, сооружений, требующих высокой прочности.

К чему приводит неправильный расчёт лаг для пола каркасного дома

Интернет полон отзывов о том, как прогибаются, скрипят и пружинят полы в каркасных домах. Слезливых текстов и видео на эту тему полным-полно.

Благодаря этой профанации и популизму уже сформировалось широко распространённое мнение о том, что каркасный дом – это плохо.

Несмотря на то, что негативных отзывов много, в них нет одной важной детали – правдивого рассказа о том, что на самом деле эти каркасники построены либо бракоделами из разрекламированных компаний, либо руками проходимцев из непонятно где найденных бригад

Как и нет понятного объяснения тому, на что обратить внимание при монтаже перекрытия каркасного дома вцелом и какие параметры лаг для пола каркасного дома важны в частности. Многие пытаются делать правильно, но…

…мне, например, не всё в этих видео нравится

Мягко говоря…

…мне, например, не всё в этих видео нравится. Мягко говоря…

Собственно в данной статье будет показан простейший способ расчёта лаг пола и будет рассказано о главном параметре, влияющем на качество и надёжность перекрытий каркасного дома.

Важно

Следует отметить, что лаги (балки) это всего лишь одна из составляющих конструкции перекрытия каркасного дома. В качественном перекрытии должны быть использованы все элементы конструкции и все они по параметрам должны быть подобраны друг к другу.

Виды конструкций перекрытий

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время

Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Виды балок

Независимо от того, какой должна быть конструкция, материал для изготовления балок выбирают прочный и надежный. Отличаются они друг от друга лишь по своим параметрам:

  1. длине;
  2. форме;
  3. сечению.

Чаще всего, для изготовления балок используется дерево и металл. Расчет балки на изгиб напрямую зависит от выбранного материала. В данном случае большое значение имеют такие показатели как однородность и структура.

Балки из дерева

Конструкции из дерева используются в одноэтажных домах или небольших домиках. Они отлично подходят как для потолка, так и пола. Для расчета прогиба балки берут следующие величины:

  1. Тип материала. Каждое дерево отличается прочностью, твердостью и гибкостью.
  2. Геометрические показатели, в которые включается как форма изделия, так и его сечение.
  3. Предполагаемые нагрузки, которые будут давить на материал.

На то, как будет изгибаться балка учитывается не только реальное давление, но и все возможные силы воздействия.

Стальные балки

Эти изделия очень сложные не только по сечению, но и по составу. Так как из выливают из нескольких видов металла

Производя расчет нагрузки на балку, необходимо принимать во внимание насколько она жесткая, а так же прочно ли она соединена

Балки из стали используют для строительства многоэтажных домовИсточник i0.photo.2gis.com

Конструкция из металла между собой соединяется с помощью:

  • сваривания;
  • склепывания;
  • с помощью соединителей, имеющих резьбу.

Прочные металлические балки используются для строительства домов в несколько этажей. В таких конструкциях вся нагрузка равномерно распределяется по всей балке.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками

Во-вторых, уделите повышенное внимание методу крепления

Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров

Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина

Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски. Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.

Важно! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты. При подсчёте особое значение имеет материал, из которого сделан дом

Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
