Как рассчитать деревянной балки: Как рассчитать нагрузку на деревянные балки перекрытия в жилых домах? Обзор

Монтаж балок

Первоначально производят все необходимые расчеты. Когда размеры, сечение и шаг укладки брусьев известен, можно приступать к монтажным работам. Здесь следует сказать, что огромное значение имеет влажность материала.

Желательно, чтобы доска была высушена до 10 – 12 %. Брусья, влажность которых превышает 20 %, в строительстве использовать нельзя, иначе их сильно покрутит вдоль продольной оси.

Чаще всего в стенах делают специальные врубки или ниши, чтобы торцы брусьев ложились на стену на глубину 100 – 150 мм. Если стены кирпичные, бетонные или блочные, тогда торцы обрабатывают битумной мастикой или рубероидом для предотвращения гниения от впитанной влаги.

Ширину ниш в каменных стенах подбирают так, чтобы доска была забетонирована 50 – 100 мм слоем цементно-песчаной смеси. Также практикуется крепление с помощью стальных корзин, пластин, кронштейнов и прочих подобных деталей.

В таком случае сами кронштейны крепят анкерными болтами или дюбелями к стенам, а балки вставляют в посадочную чашу и фиксируют саморезами.

В каркасных домах при расчете шага стараются учесть расположение стеновых стоек перегородок, этот принцип позволяет создать более надежный и прочный каркас.

Методология расчета – общая информация

При расчете деревянной балки на прогиб следует помнить, что для малоэтажного строительства не редкость использование однопролетных балок. Длина всех элементов может быть разной и в большом диапазоне. Чаще всего она зависит от того, какие параметры строения, которое вы хотите возвести.

В качестве несущих элементов конструкции используют деревянные бруски, у которых высота сечения от 14 до 25 см, а толщина от 5,5 до 15,5 см. Эти параметры используются чаще всего при расчете. Очень часто строители-профессионалы для усиления конструкции используют такое прекрасное дополнение, как перекрестная схема монтажа балок. Такая методика дает самые лучшие результаты при небольших временных и материальных затратах.

Важно! Оптимальным вариантом сечения для деревянной балки считается та площадь, у которой соотношение высоты к ширине как 1,5 к 1

Расчет прогиба и несущей способности

Хочется отметить, что за много лет строительства был выработан следующий алгоритм расчета, который используют чаще всего для расчета несущей способности деревянных балок: М/W<=Rд

В этой формуле значения переменных таковы:

  • Буква М – это изгибающий момент, который измеряется к кг/с*м.
  • W является значением момента сопротивления, и его единица измерения – это см3.

Расчет прогиба – это та часть, указанная выше формулы, и на этот показатель указывает переменная М. для того, чтобы узнать этот параметр, используют такую формулу: М=(ql2)/8

В этой формуле для расчета есть две основные переменные, но они и определяют какова будет несущая способность балки из дерева:

  • Обозначение q указывает на нагрузку, которую доска в состоянии выдержать.
  • А вот буква l является длиной одной из деревянных балок.

Насколько важны параметры расчета

Описанные выше параметры очень важны для прочности конструкции в целом. Все дело в том, что одно   й лишь стойкости бруса не хватит для обеспечения надежной и долгой службы, так как со временем прогиб из-за нагрузки может возрасти.

А он, в свою очередь, не просто будет портить красивый внешний вид перекрытия. Если этот параметр будет больше, чем 0,004 об всей длины перекрытия, то вероятность образования аварийного положения возрастает в несколько десятков раз.

Расчет

Калькуляция должна выполняться на этапе проектирования. Чтобы провести расчет, необходимы входные данные – длина балки, расстояние между двумя элементами, воздействующие нагрузки.

Для определения длины нужно измерить пролет, к полученному значению прибавить напуск для задела в стены. Например, для несущих стен из строительных блоков и кирпича глубина задела равна 150 мм, для деревянного строения – 70 мм.

Если строение прямоугольное, то балки рассчитываются для короткой стороны. Расстояние между элементами и количество зависит от шага укладки. Оптимально – от 40 см до 110 см.

Нагрузки

Есть два типа нагрузок – постоянные (вес конструкции) и временные (предметы и люди). Точный расчет делают проектировщики, в частном строительстве выбирают усредненные показатели.

Для чердачных нежилых помещений показатель равен 150-200 кг/ 1 кв. м. При хранении на чердаке материалов или вещей, показатель нагрузки следует увеличить до 250 кг/ 1 кв. м. Для мансардного, подвального или межэтажного перекрытия нагрузка выбирается в пределах 350–400 кг/1 кв. м.

Сечение подбирается с помощью таблиц в зависимости от расстояния между балками и расчетной нагрузки.

Нагрузкикг/пог.мСечение балок при длине пролета, м
3,03,54,04,55,05,56,0
15050×14050×16060×18080×18080×200100×200100×220
20050×16050×18070×18070×200100×200120×220140×220
25060×16060×18070×200100×200120×200140×220160×220
35070×16070×18080×200100×220120×220160×220200×220

Округления нужно делать в большую сторону.

Примеры и формулы

Проверка на прочность выполняется по формуле:

Для вычисления расчетного изгибающего момента есть своя формула:

Приняты исходные данные:

  • длина пролета – 4 м;
  • шаг между балками – 600 мм;
  • сечение несущей балки — 0,15×0,2 м;
  • временная нормативная нагрузка — 250 кг/1 кв.м;
  • нормативная нагрузка от веса перегородок — 75 кг/1 кв.м.

Вычисление собственного веса 1 кв. м перекрытия:

600×0,05+15×0,1+600×0,019+1000×0,01=52,9 кг/1 кв.м.

Вес 1 погонного метра — 0,15×0,2×600 = 18 кг/1 кв.м.

Нагрузка на 1 кв.м перекрытия — 52,9+250+75 = 377,9 кг/1 кв.м.

Нагрузка на 1 погонный метр балки равна: gн = 377,9×0,6+18 = 244,74 кг/п.м.

Изгибающий момент балки. М = 244,74×42 / 8 = 489.48 кг/м.

W = 489,48×100/130=376.523 куб.см.

Для определения сечения составлены таблицы:

В примере подходит балка прямоугольного сечения 12×15 см (W = 450 куб. см).

Теперь нужно определить прогиб балки по формуле:

До начала расчета размерности необходимо привести в соответствие:

  • gн = 244,74 кг/п.м = 2,4474 кгс/см.
  • l = 4 м = 400 см.

Подставить значения в формулу и получить результат:

f = (5/384)x(2.4474×400^4)/(100000×3345) = 2.4388 см.

Сравнить его с предельным прогибом по таблице.

fпр = (1/250)x400 = 1,6 см.

Элементы здания Предельные прогибы в доляхпролета балки «1» в см.
1. Mеждуэтажные перекрытия1/250 x 1
2. Чердачные перекрытия1/200 x 1
3. Покрытия, кроме ригеля (ендовы) а) прогоны, стропильные ноги1/200 x 1
б) обрешетка, настилы1/500 x 1
4. Ригели (ендовы), накосные ноги1/400 x 1

Вывод – необходимо увеличить сечение до 12×18 см (J = 5830). Повторить расчет:

f = (5/384) x (2.4474×400^4) / (100000×5830) = 1.3992 см. Результат меньше предельного значения. Нужное сечение 12×18 см.

Видео о расчетах:

Область применения

Чаще всего, двутавровые балки применяются в промышленном строительстве, а именно, в случае возведения зданий с большими пролётами между опорами.

Благодаря своим механическим характеристикам и стойкости к динамическим воздействиям, металлический брус используют при возведении дорог и мостов и в других случаях необходимости возведения конструкций, выдерживающих большие нагрузки подобного характера.

В последнее время, стальные двутавровые балки стали применять в качестве элемента декора в квартирах и офисах. После покраски, металлическая балка может выглядеть эстетично и иметь практическое применение в бытовом хозяйстве.

Инструкция к калькулятору

Наш сервис предоставляет на выбор два вида расчета однопролетных балок перекрытия. В первом случае, вам предлагается рассчитать сечение балки при известном шаге между ними, во втором случае, вы можете узнать рекомендуемое значение шага между балками при выбранных характеристиках сечения. Разберем работу калькулятора на примере, когда ваша задача заключается в нахождении сечения балки.

Для расчета вам понадобится знать ряд обязательных начальных параметров. В первую очередь это характеристики самой балки:

  • ширина сечения (толщина), мм;
  • длина пролета балки (на изображении BLN), м;
  • вид древесины (сосна, ель, лиственница…);
  • класс древесины (1/К26, 2/К24, 3/К16);
  • пропитка (есть, нет).

В случае, если вы не знаете толщину предполагаемой балки, в первом блоке следует выбрать пункт «Известно соотношение высоты сечения балки к её ширине — h/b» и указать значение 1,4. Эта наиболее оптимальная величина, которая получена эмпирическим методом и указывается во многих справочниках.

Затем нужно указать условия, в которых будет эксплуатироваться перекрытие:

  • температурный режим (< 35 °C .. > 50 °C);
  • влажностный режим;
  • присутствуют постоянные повышенные нагрузки или нет.

После этого, сконфигурируйте конструкцию и заполните поля калькулятора:

  • длина стены дома по внутренней стороне, м;
  • шаг между балками, см;
  • полная длина балки (на изображении BFL), м;
  • нагрузка на балку, кг/м2 ;
  • предельный прогиб в долях пролета.

При необходимости впишите стоимость одного кубометра древесины, для того чтобы узнать общую стоимость всех пиломатериалов.

Также, обратим внимание, что обычно шаг балки не делают меньше 0,3 м, так как это нецелесообразно с экономической точки зрения и больше 1,2 м, так как возможен прогиб чернового пола со всеми вытекающими последствиями. Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки. Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки

Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки.

Кроме того, в блоке «Результаты расчета» вы сможете узнать:

  • параметры балки при расчете на прочность;
  • параметры балки при расчете на прогиб;
  • максимальный прогиб балки, см.

Квалифицированный расчет перекрытия по деревянным балкам — залог долговечности сооружения и безопасность для вашей семьи.

Как рассчитать деревянную балку

Ниже мы рассмотрим, как можно рассчитать деревянную балку, т.е. подобрать ее оптимальное сечение в зависимости от условий эксплуатации и характеристики материала.

Расчет балок должен происходить в следующей последовательности:

1. Сбор нагрузок на балку.

Сбор нагрузок — это та процедура, без которой не обходится ни один расчет. Процедура эта довольно длинная, поэтому она вынесена в отдельную статью, где приведен пример сбора нагрузок на перекрытие и балку.

Для тех же, кому нужно рассчитать балку междуэтажного или чердачного перекрытия и кто не хочет заниматься сбором нагрузок, существует универсальный метод. Он заключается в том, что для междуэтажного перекрытия можно принять расчетную нагрузку равную 400 кг/м2, а для чердачного — 200 кг/м2.

Но иногда эти нагрузки могут быть сильно завышены. Например, когда строится небольшой дачный домик, на втором этаже которого будут располагаться две кровати и шкаф, нагрузку можно взять и 150 кг/м2. Только это исключительно на Ваше усмотрение.

2. Выбор расчетной схемы.

Расчетная схема подбирается в зависимости от способа опирания (жесткая заделка, шарнирное опирание), вида нагрузок (сосредоточенные или распространенные) и количества пролетов.

3. Определение требуемого момента сопротивления.

Это так называемый расчет по первой группе предельных состояний — по несущей способности (прочности и устойчивости). Здесь определяется минимальное допустимое сечение деревянной балки, при котором эксплуатация конструкций будет происходить без риска наступления их полной непригодности к эксплуатации.

Примечание : в расчете используются расчетные нагрузки.

4. Определение максимально допустимого прогиба балки.

Это расчет по второй группе предельных состояний — по деформациям (прогибу и перемещениям). По данному расчету определяется сечение деревянной балки в зависимости о предельного прогиба, при превышении которого будет нарушена нормальная их эксплуатация.

Примечание : в расчет используются нормативные нагрузки.

Теперь конкретнее. Для того, чтобы рассчитать деревянную балку перекрытия, Вы можете воспользоваться специальным калькулятором или примером ниже.

Межэтажное перекрытие по деревянным балкам: расчёт по сборным нагрузкам и допустимому прогибу

Если проектируется строительство двухэтажного или одноэтажного дома, но с подвалом или чердаком, необходимо правильно рассчитать и возвести межэтажные перекрытия. Рассмотрим этапы и нюансы выполнения перекрытия по деревянным балкам и выполним расчет сечений балок, обеспечивающих достаточную прочность.

Устройство межэтажных перекрытий нуждается в особом внимании, ведь выполненные «на глазок», они могут не выдержать приходящихся на них нагрузок и обрушиться, либо потребовать излишних, не мотивированных затрат. Поэтому нужно всесторонне обдумать и рассчитать один или несколько возможных вариантов. Окончательное решение можно принять, сравнив стоимость или доступность приобретения материалов.

Варианты перекрытия для разных помещений

В зависимости от типа помещения деревянные перекрытия могут иметь разное строение. Всего возможно три варианта:

  • для цокольных перекрытий, где характерна разность температур и повышенная влажность, требуется применение пароизоляции, повышенного слоя теплоизоляции и специальной отражающей плёнки или фольги;
  • для межэтажных перекрытий, которым свойственна более простая структура, в связи с равномерным температурным режимом и стабильным уровнем влажности обязательно необходима шумоизоляция;
  • для чердачных перекрытий, если они не отапливаются, используется такое же наполнение, как и для цокольных, с тем отличием, что расположение изоляторов происходит в обратном порядке из-за направления действия холода.

Более подробно о строении разных перекрытий будет написано ниже.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материалаПлотность или насыпная плотность, кг/м 3
Асбоцементный лист750
Базальтовая вата (минеральная)50–200 (от степени уплотнения)
Берёза620–650
Бетон2400
Битум1400
Гипсокартон500–800
Глина1500
ДСП1000
Дуб655–810
Ель420–450
Железобетон2500
Керамзит200–1000 (от коэффициента вспенивания)
Керамзитобетон1800
Кирпич полнотелый1800
Линолеум1600
Опилки70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб22 кг/м 2
Паркет, 20 мм, щитовой14 кг/м 2
Пенобетон300–1000
Пенопласт60
Плитка керамическая18 кг/м 2
Рубероид600
Сетка проволочная1,9–2,35 кг/м 2
Сосна480–520
Сталь углеродистая7850
Стекло2500
Стекловата350–400
Фанера клееная600
Шлакоблок400–600
Штукатурка350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

  • 1,2 — при удельной массе меньше 200 кг/м 2 ;
  • 1,3 — при удельной массе больше 200 кг/м 2 .

4. Пример расчета

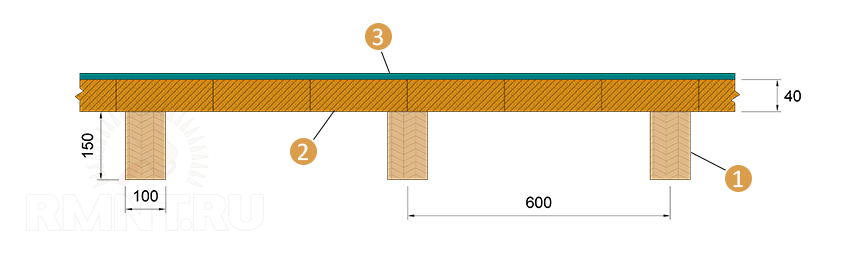

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

МатериалОбъем, м 3Плотность, кг/м 3Масса, кгУдельная нагрузка, кг/м 2
Брус (сосна)9 х 0,15 х 0,1 х 3,3 = 0,4455500222,7514,85
Доска (сосна)15 х 0,04 = 0,650030020,0
Фанера15 х 0,01 = 0,15600906,0
Линолеум15 х 0,005 = 0,07516001208,0
Минвата15 х 0,12-0,405 = 1,395100139,59,3
Итого:58,15
С учетом k = 1,270

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Расчёт допустимого прогиба

Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.

Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:

h = (5 х qр х L4) / (384 х E х J)

  • qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
  • L — длина балки, L = 330 см;
  • Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
  • J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .

Для нашего примера:

h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см

Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.

В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:

голоса

Рейтинг статьи

Расчет на жесткость

Для расчета прочности балки на изгиб применяется формула:

Где:

M – максимальный момент, который возникает в балке;

Wn,min – момент сопротивления сечения, который является табличной величиной или определяется отдельно для каждого вида профиля.

Ry является расчетным сопротивлением стали при изгибе. Зависит от вида стали.

γc представляет собой коэффициент условий работы, который является табличной величиной.

Расчет жесткости или величины прогиба балки является достаточно простым, поэтому расчеты может выполнить даже неопытный строитель. Однако для точного определения максимального прогиба необходимо выполнить следующие действия:

  1. Составление расчетной схемы объекта.
  2. Расчет размеров балки и ее сечения.
  3. Вычисление максимальной нагрузки, которая воздействует на балку.
  4. Определение точки приложения максимальной нагрузки.
  5. Дополнительно балка может быть проверена на прочность по максимальному изгибающему моменту.
  6. Вычисление значения жесткости или максимально прогиба балки.

Чтобы составить расчетную схему, потребуются такие данные:

  • размеры балки, длину консолей и пролет между ними;
  • размер и форму поперечного сечения;
  • особенности нагрузки на конструкцию и точно ее приложения;
  • материал и его свойства.

Если производится расчет двухопорной балки, то одна опора считается жесткой, а вторая – шарнирной.

Устройство межэтажных перекрытий по деревянным балкам

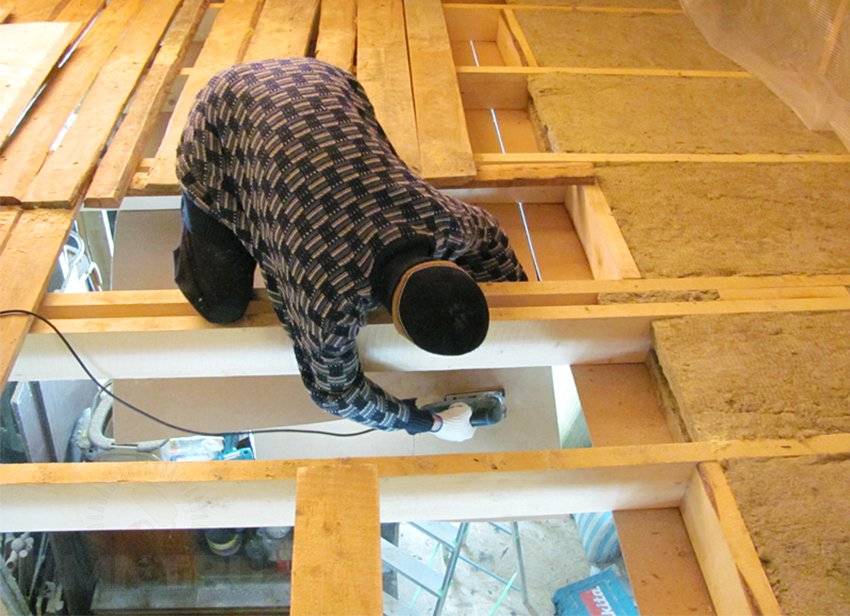

Нижний черновой пол на межэтажных перекрытиях выполняется из досок с меньшим сечением.

Перекрытие второго этажа по деревянным балкам проводится по той же технологии, что и монтаж подвальных конструкций. Главное отличие межэтажного настила от напольного – наличие двойного чернового пола. При этом нижний черновой пол является потолком 1 этажа и выполняется из досок с меньшим сечением.

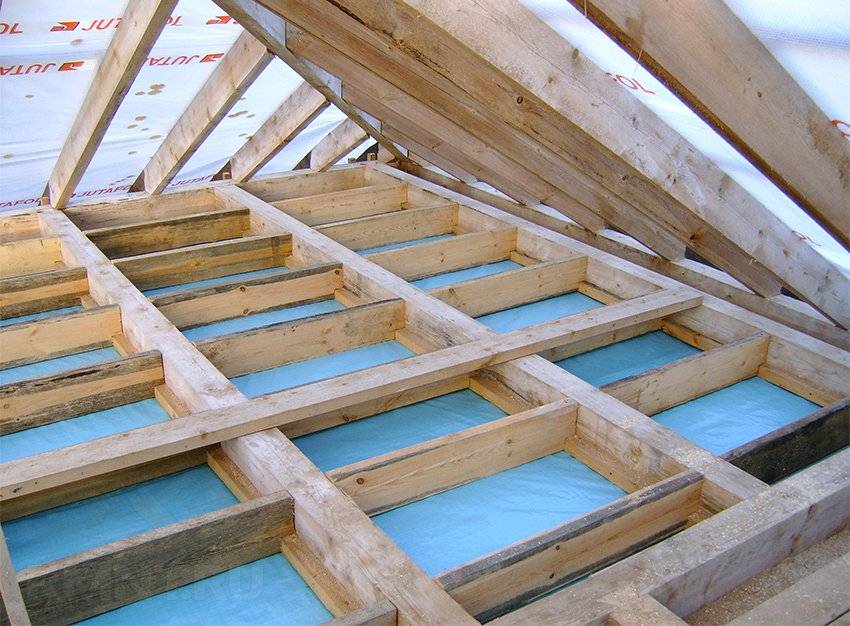

Строительство чердачных и межэтажных перекрытий проводится по следующей технологии:

  1. В посадочные гнезда устанавливаются несущие балки.
  2. Снизу с помощью строительного степлера крепятся ветроизоляционная пленка.
  3. Снизу крепится черновой пол.
  4. В ниши между балками выстилается утеплитель. Это может быть минеральная вата, пенополистирол, либо эковата на основе расщепленной бумаги.
  5. Поверх утеплителя настилаются доски и проводится стяжка верхнего чернового пола.

Способы усиления деревянных балок перекрытия

Условно технологии усиления балок можно разделить на несколько видов:

  • реставрационные;
  • реконструкционные.

Реставрационные. В данную категорию входят такие способы, как усиление деревянными накладками, металлическими пластинами, обмотка углеволокном, протезирование. Рассмотрим каждый из вариантов более подробно.

Деревянные накладки

Монтаж деревянных накладок на поврежденную балку.

Поврежденные балки (сгнившие, надломленные, потенциально слабые) можно усилить с помощью деревянных накладок. Для этого саму балку зачищают наждачной бумагой, либо рубанком и обрабатывают антигрибковым препаратом. С обеих сторон выкладывают брус с меньшим сечением. Конструкцию стягивают с помощью шнуров и прошивают сквозными болтами.

Металлические пластины

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Несущую способность надломленных бревен восстанавливают с помощью металлических протезов по описанной выше технологии. Метизы прикладывают к зачищенной и обработанной балке и затягивают на ряд сквозных болтов.

Обмотка углеволокном

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Углеволокно, наклеенное на поврежденный брус.

Технология восстановления перекрытий с использованием углеволокна отличается простотой и легкостью. Для этого поврежденное место проклеивается несколькими слоями углеродного материала.

Протезирование

Протезирование с помощью металлических протезов и накладок.

Протезирование с помощью металлических протезов и накладок.

Протезирование применяется для повышения прочности и износостойкости мест стыка бруса со стеной. Именно здесь из-за максимального давления чаще всего проявляются последствия коррозии и износа. Предупреждающие меры принимаются на этапе первичного монтажа конструкции. Металлические накладки пришивают с помощью болтов к шипу бруса. Усиленную конструкцию устанавливают в гнездо. Аналогом накладок является металлический протез. Его засверливают в тело балки и устанавливают в небольшое отверстие в стене.

Реконструкционная категория включает такие методы, как

  • установка опор (колон, вертикальных балок);
  • монтаж дополнительных балок.

Установка опор

Опорная свая в подпольном перекрытии.

При недостаточной несущей способности бруса его часто усиливают вертикальными опорами. Монтаж сваи позволяет перераспределить давление с балки на опору. Данная технология наиболее популярна при ремонтных работах на чердаках и под полом.

Дополнительные балки

Частый шаг для бруса с недостаточным сечением.

При метровом шаге увеличить несущую способность деревянных балок перекрытия можно с помощью дополнительных брусьев. Для этого производится полный демонтаж перекрытия и установка бруса с шагом в 50 см.

Деревянные балки перекрытий – общая информация

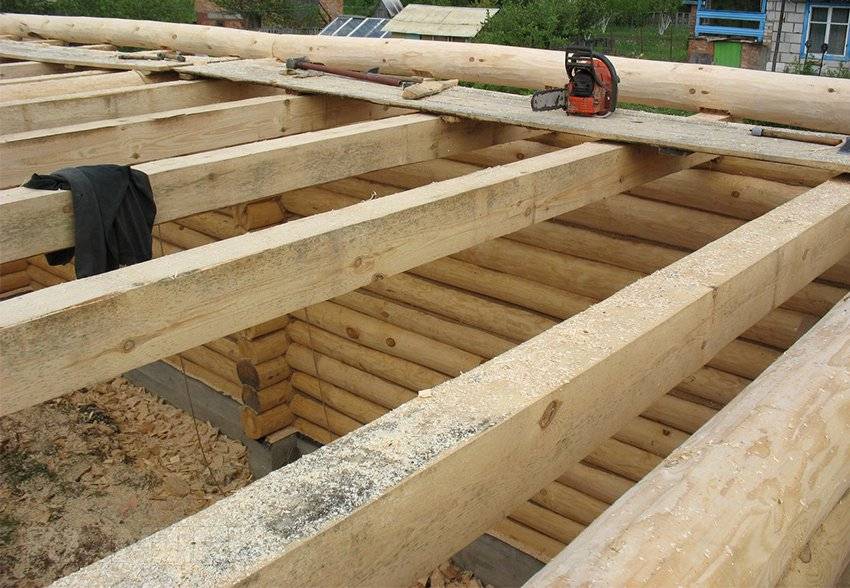

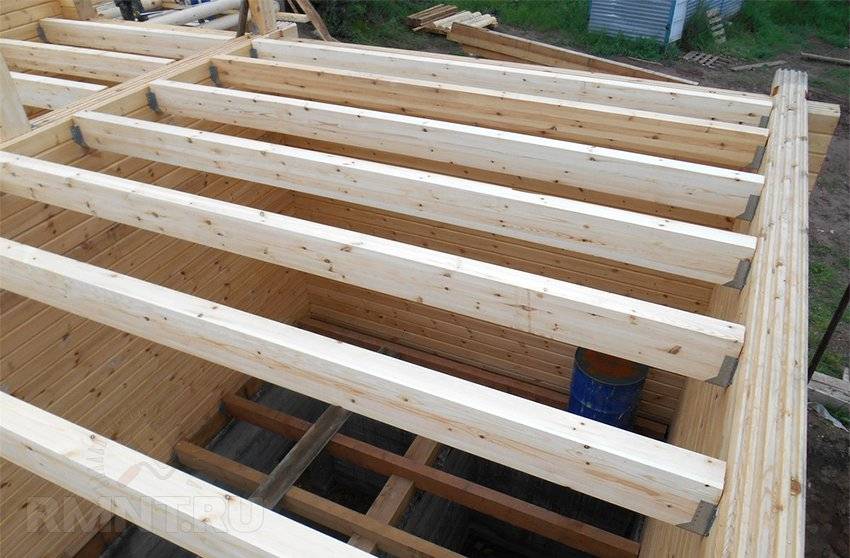

Зачастую деревянные балки перекрытий используются в строительстве жилых домов. Отличительной особенностью таких построек является то, что они возводятся по каркасной технологии. Из названия элемента можно судить о том, что балки идут на выполнение перекрытий между этажами и чердачного перекрытия.

В массе своей изготавливаются такие балки из хвойных пород дерева. После просушки и изготовления элемент покрывается антисептическим материалом. Балки изготовляются с разными сечениями самой различной длинной и высотой, в зависимости от потребности строителей.

К преимуществам элемента можно отнести:

  • простой монтаж и небольшой вес;
  • широкая распространенность материала, из которого балка изготовляется;
  • при использовании деревянных балок в помещении прекрасная звуконепроницаемость;
  • балки не очень хорошо горят;
  • невысокая стоимость;
  • деталь поддается ремонту;
  • балки внешне выглядят очень красиво;
  • монтаж выполняется в течение дня.

Благодаря этим преимуществам деревянную балку можно приобрести в любой момент без предварительного заказа.

Впрочем, недостатки у детали тоже есть:

  • нет пропитки от горения и ее необходимо выполнять дополнительно;
  • в сравнении с металлическими элементами такого же типа, балки из дерева менее прочные;
  • деталь больше подвержена влаге и воздействию насекомых, нежели металлические изделия;
  • в результате температурного перепада балки могут претерпеть незначительную деформацию.

При изготовлении элемента необходимо учесть следующие требования:

  1. Прочность материала – балка должна выдерживать серьезные нагрузки.
  2. Жесткость – элемент не должен терять форму.
  3. Шумоизоляция и защита от высоких температур.
  4. Пожарная безопасность – деталь необходимо пропитывать специальным негорючим составом.

Подобные требования необходимы потому, что перекрытие – один из важнейших элементов во всем строении и малейшая деформация приведет к разрушению всего дома. Балки призваны распределять нагрузку равномерно и не дать этому произойти.

Каким требованиям должен отвечать брус?

Чтобы вся стропильная система была крепкой и надежной к качеству строительных материалов придется подойти со всей ответственностью. К примеру, на брусе должны отсутствовать дефекты (трещины, сучки и т. п.), а его влажность не превышать показатель в 20%. Помимо этого сруб любого размера (50х50, 100х100, 150х150 и т. д.) обязательно обрабатывается защитными средствами от шашеля и других насекомых, гниения и возгорания.

Также делая выбор материала, придется учесть, что на брус могут оказываться дополнительные нагрузки, такие как:

  • Непрерывные нагрузки бруса. К их числу относятся непосредственно сам вес всей стропильной системы, в которую входит: облицовочные и кровельные материалы, утеплители и т. д. Полученные данные на каждый материал суммируются.
  • Кратковременные нагрузки могут быть нескольких видов: особо редкие, непродолжительные и длительного воздействия. К первому виду относятся происшествия, которые случаются весь редко (землетрясения, наводнения и т. д.). Непродолжительными являются ветровые и снеговые воздействия, передвижение людей ремонтирующих крышу и т. п. Длительными нагрузками являются все остальные воздействия, осуществляющиеся в определенном промежутке времени.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
