Как сделать ворота своими руками: изготавливаем откатную модель с помощью рельсового механизма

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

  • Щита.
  • Рамы, скрытой в бетоне.
  • Направляющих и роликовых систем.
  • Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

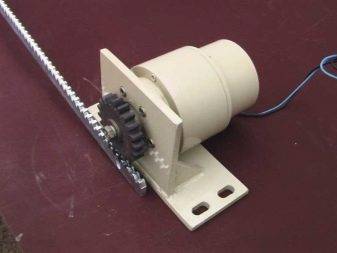

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

При выборе этой детали обязательно обращайте внимание на его корпус. Он должен быть изготовлен из качественного алюминиевого сплава

С такой деталью механизм ворот будет более прочным и износостойким.

  • Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
  • Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

  • Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
  • Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

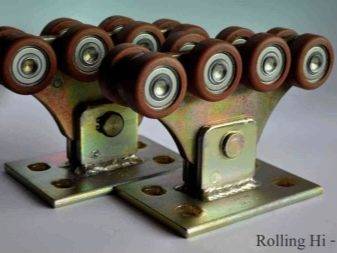

  • Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
  • Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
  • Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

  • Улавливатели створки на верхнем участке.
  • Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
  • Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
  • Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

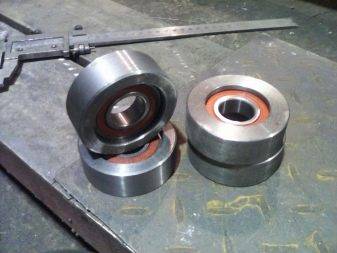

  • Подшипник. Для откатных систем подойдут такие типы подшипников:
    1. 301 (открытый).
    2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
    3. 80301 (закрыт шайбой из металла с обеих сторон).
    4. 180301 (закрыт резиновыми заглушками с двух сторон).

  • Специальная антивандальная конструкция (короб).
  • Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
  • Дополнительная защита от снега.
  • Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

  • Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
  • Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Особенности

Ворота представляют собой универсальные ограждающие конструкции, которые устанавливаются на входе на определенный объект или частную территорию. Сегодня существует множество разновидностей таких конструкций, что позволяет подбирать их в зависимости от назначения.

Независимо от того, какой тип ворот рассматривается, изделие состоит из нескольких основных элементов:

  • Полотно. Эта часть является основной всей системы. В зависимости от конструкции, полотен может быть несколько. Некоторые модели могут иметь сложную геометрическую форму, придаваемую с целью создания уникального дизайна.
  • Опоры. Данные изделия принимают основную нагрузку, создаваемую створкой или полотном. Форма и технические особенности зависят от способа крепления ворот.

Ворота имеют несколько отличительных особенностей:

  • Простота. Изготовление некоторых модификаций не требует знаний и опыта работы с разными материалами.
  • Долговечность. Качественные изделия могут прослужить до 15-20 лет при правильном уходе.
  • Легкость управления. Сегодня все виды ворот дополняются специальными петлями, роликами и другими системами, упрощающими открывание створок.
  • Разнообразие дизайна. Продукцию изготавливают с применением различных материалов и подходов. Это позволяет получать не только прочные, но и красивые изделия.

Чертежи и схемы

В качестве примера будет рассмотрен вариант консольной системы с расположением привода в нижней части. В зависимости от месторасположения привода и от стороны открывания эскизы могут незначительно отличаться.

Непосредственно створка ворот крепится к металлическому каркасу, который представляет собой раму, изготовленную либо из металлопрофиля, либо из стальной трубы. К металлическому каркасу приваривается направляющая. Зачастую она представлена в качестве зубчатой рейки, особенно это касается конструкций с электроприводом. Внутрь направляющей балки вмонтировано роликовое основание. Как правило, в консольной системе под роликовым основанием имеются в виду каретки на колесиках.

Направляющая, перемещаясь вправо-влево, передвигает створку ворот в соответствующую сторону, тем самым открывая или закрывая въезд. Поскольку вся сила тяжести створки перемещается на балку и на роликовое основание, для минимизации нагрузки монтируется разгрузочный ролик и улавливатель в нижней части полотна. Благодаря этому в закрытом состоянии консольные ворота не провисают. В некоторых изделиях разгрузочный ролик и улавливатель дополнительно устанавливаются с противоположной стороны, что обеспечивает удержание ворот в открытом состоянии.

Фиксирование воротного полотна в верхней части обеспечивается за счет улавливателя и балки с каретками. Для того чтобы грязь и пыль не попадали внутрь конструкции, используется боковая заглушка. Опорные столбы в обязательном порядке должны быть смонтированы из прочного железобетонного основания, кирпича или из металлической трубы

Особое внимание уделяется и фундаменту для нижней направляющей, в противном случае вся конструкция рухнет под тяжестью собственного веса. Велика вероятность порчи имущества, в том числе и чужого, и риск нанесения увечий проходящим мимо людям. Упомянутый ранее электропривод легко монтируется между каретками, зубчатая рейка фиксируется непосредственно к воротной створке, неподалеку размещается устройство управления, фотофиксаторы и спутниковая навигация

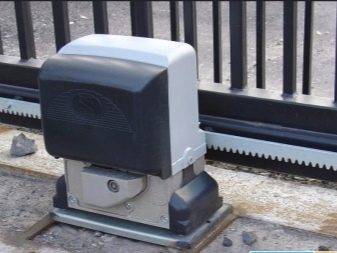

Упомянутый ранее электропривод легко монтируется между каретками, зубчатая рейка фиксируется непосредственно к воротной створке, неподалеку размещается устройство управления, фотофиксаторы и спутниковая навигация.

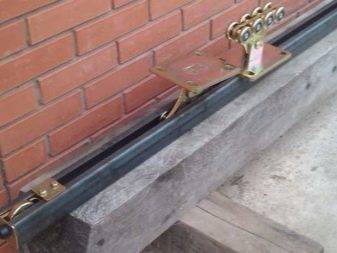

Направляющая балка

Устройство называется еще швеллером. Изготавливается из стального профиля в условиях завода. Это сложная геометрическая форма, которую воссоздать в кустарных условиях невозможно. Это балка, длина которой не менее 5-7 метров, металл толщиной не менее 3,5 мм до 5 мм. Это одна из основных деталей, которая обеспечивает правильную работу всей конструкции.

Для изготовления данной конструкции требуется железная труба и следующие инструменты – болгарка, рулетка, аппарат для сварки, сверла и дрель.

Длина балки в 1,5 раза длиннее, чем ширина ворот. Балка обязана выдерживать вес всей громоздкой конструкции, поэтому она должна быть очень прочной и жесткой. Если балка будет прогибаться, то ворота заклинит, и они не откроются. Основой может служить квадратный профиль или квадратную трубу. Делается продольный разрез или паз шириной около 1 см.

Труба очищается от ржавчины, окалины, поверхность отшлифовывается. При наличии сварочного шва, его нужно сделать боковым. Если он останется внизу, то для роликов это будет препятствием, их будет клинить, ворота будут плохо открываться, легкого хода не получится.

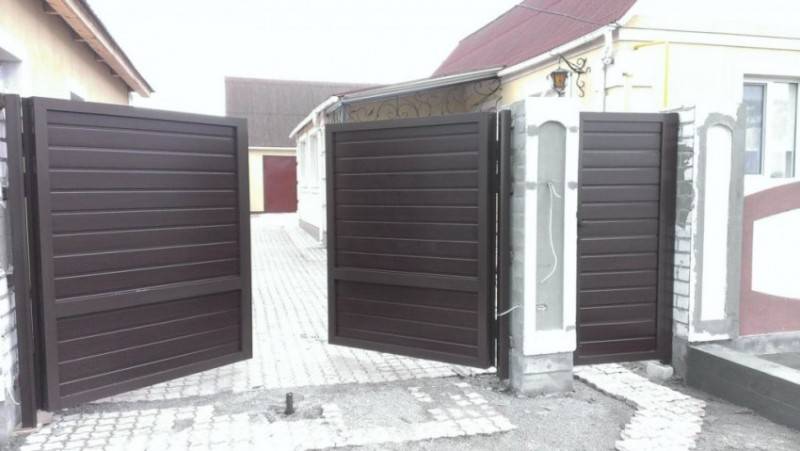

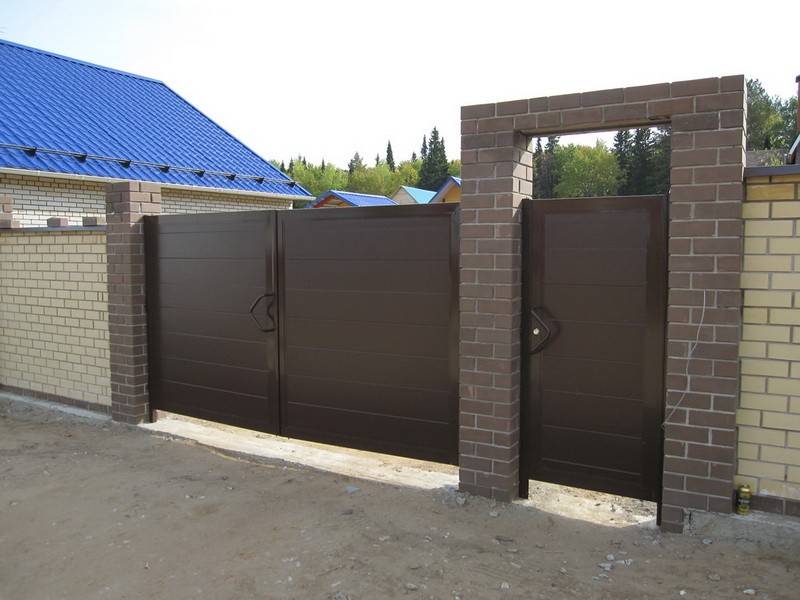

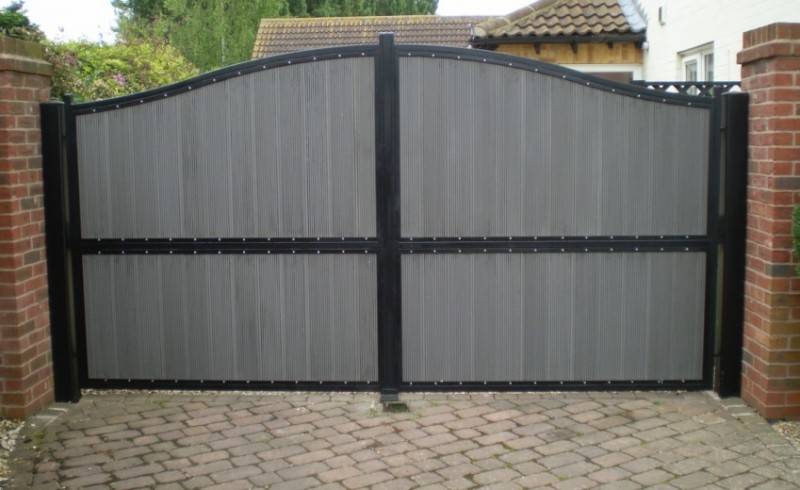

​Профиль роликовой прокатки

Еще один современный материал для заполнения. Представляет из себя алюминиевый профиль с пенным наполнителем внутри. Также подойдет абсолютно ко всем экстерьерам, потому как имеет богатую цветовую палитру, включая самые яркие цвета, и в состоянии имитировать поверхность из древесины.

Плюсы данного заполнения:

  • большая устойчивость к деформации и нагрузкам благодаря равномерному заполнению пеной.
  • длительная эксплуатация благодаря тому, что в конструкции применяется алюминиевая лента специально установленной толщины.
  • устойчивость к коррозии, растяжениям, растрескиваниям, отслаиваниям, царапинам, истираниям, УФ-излучениям, перепаду температуры, благодаря специальному покрытию.
  • небольшой вес створок.

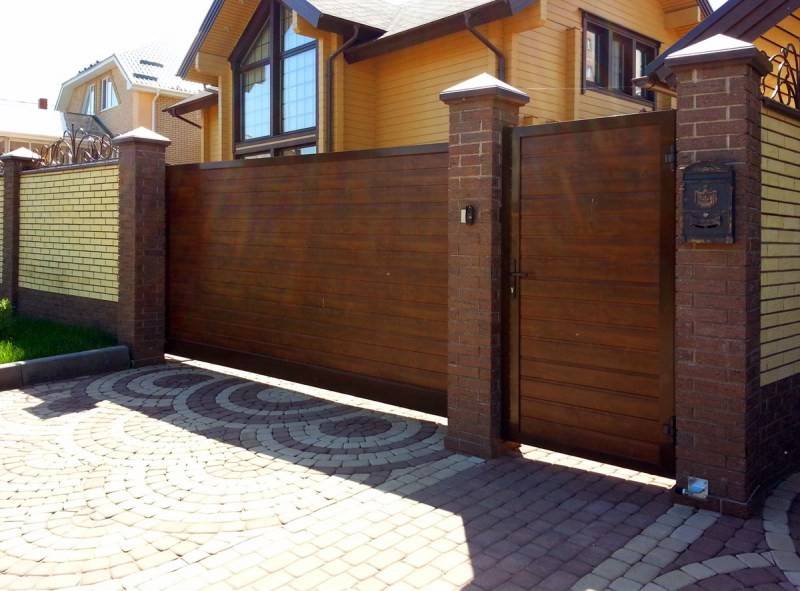

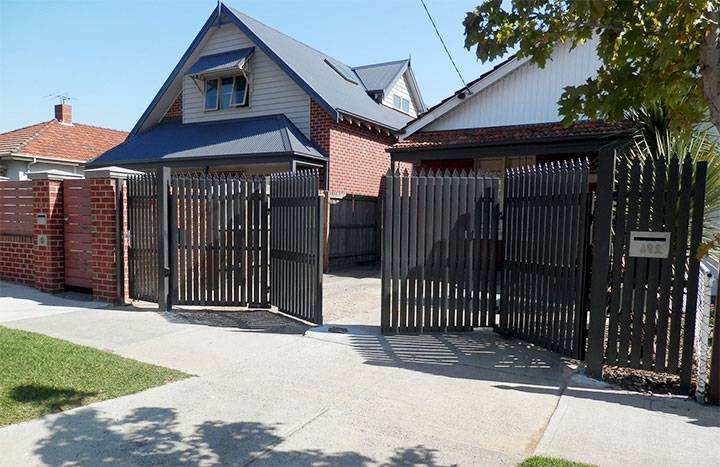

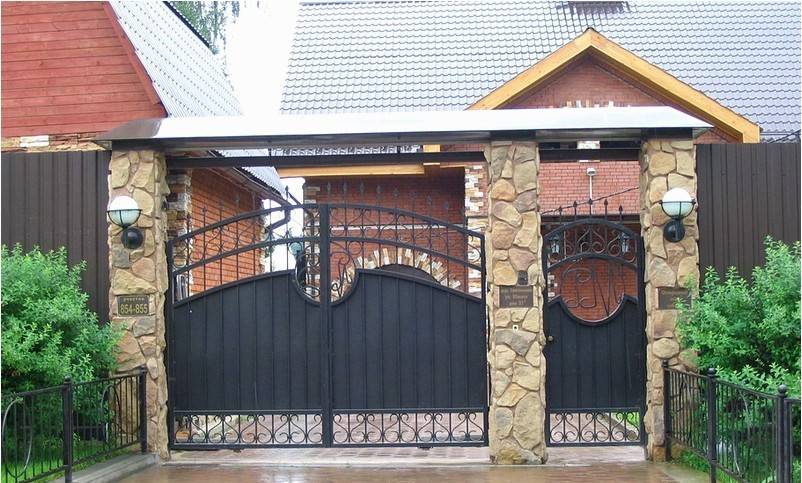

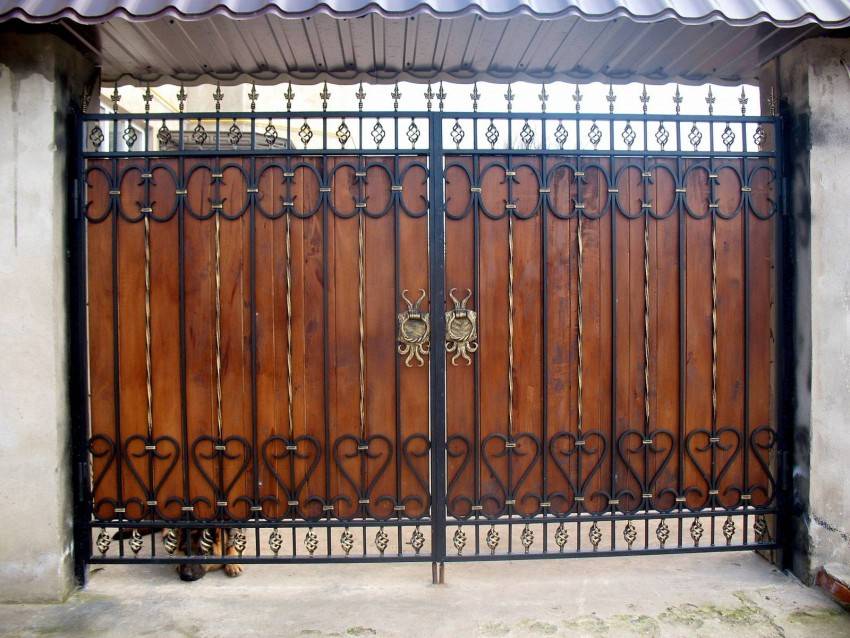

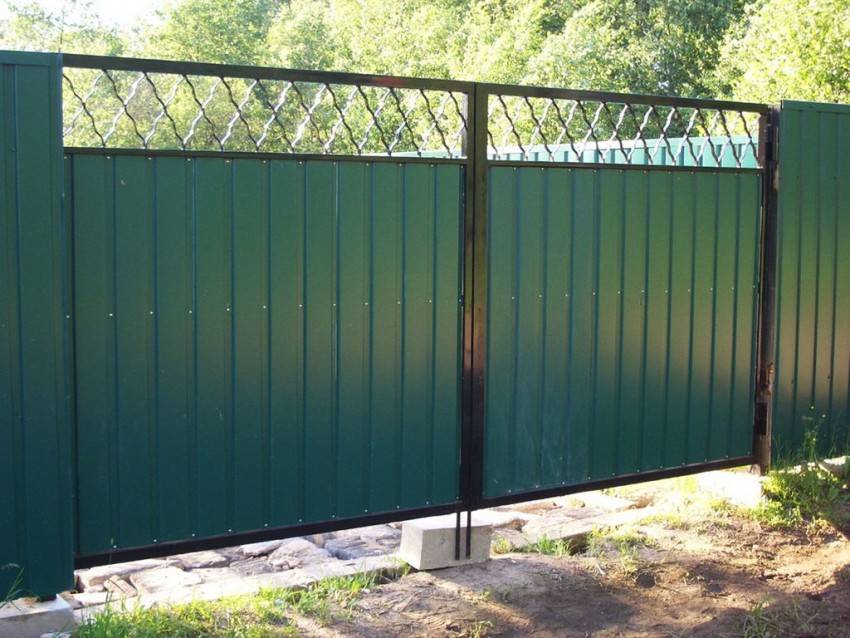

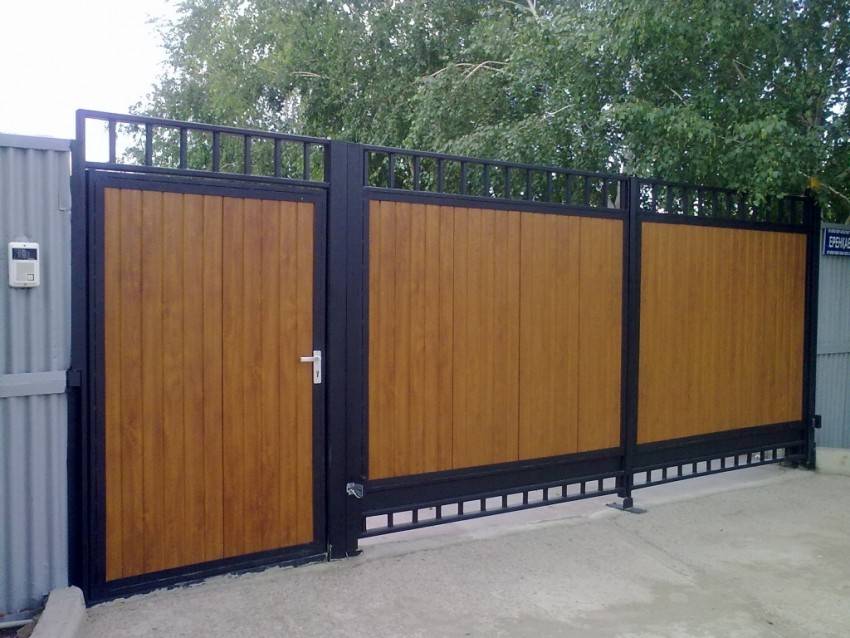

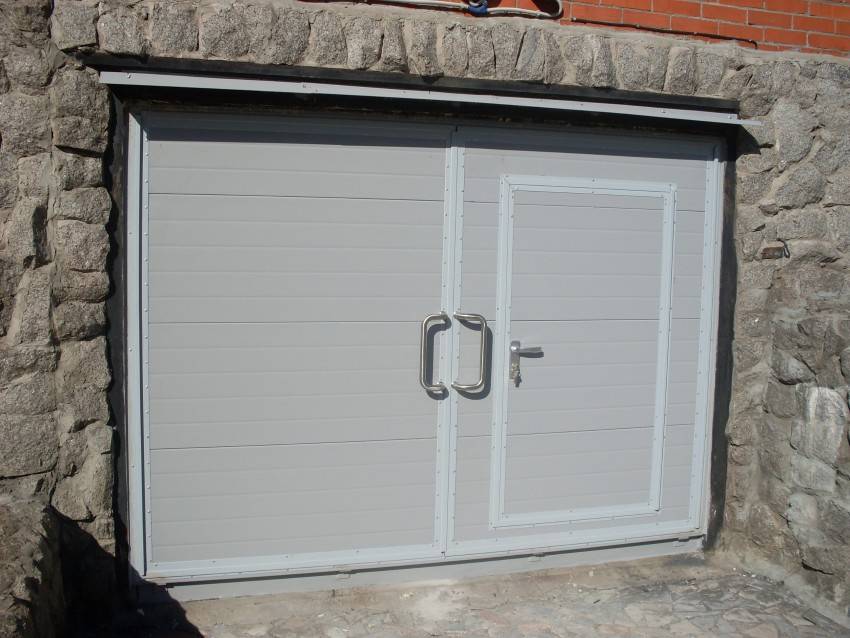

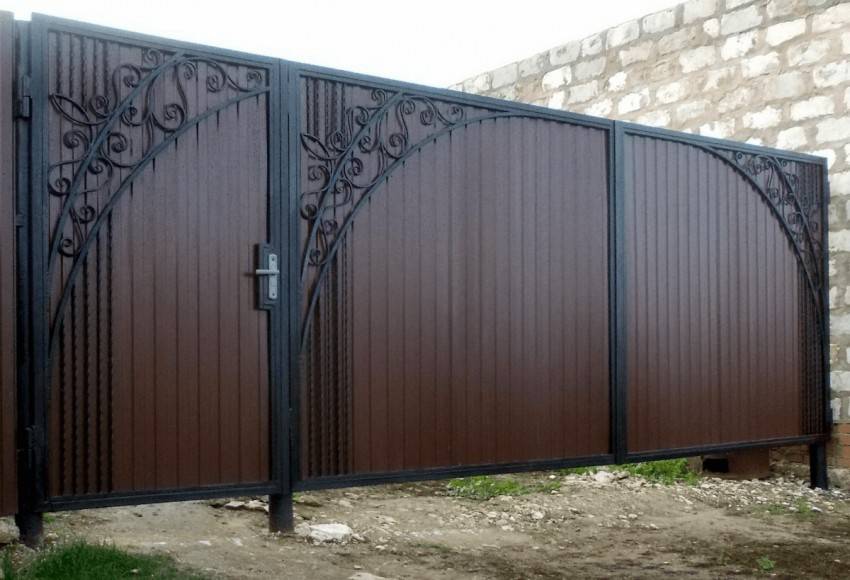

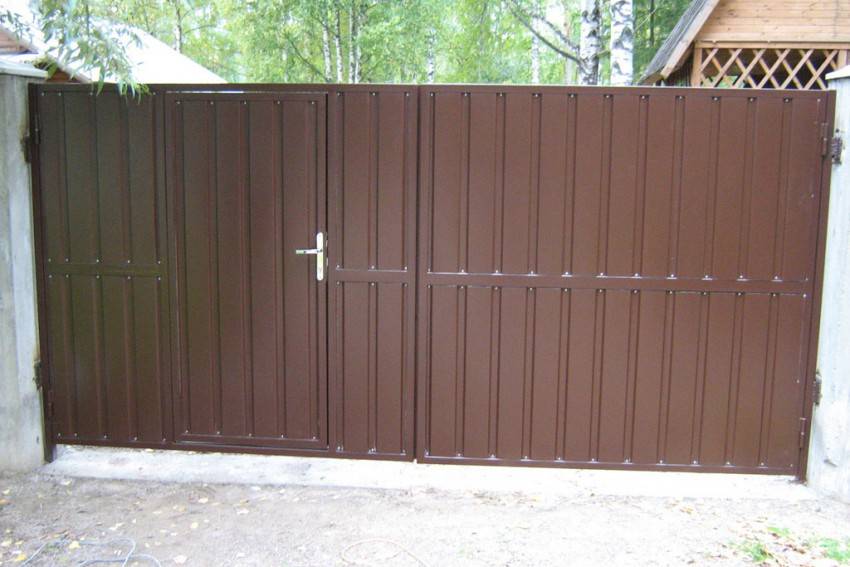

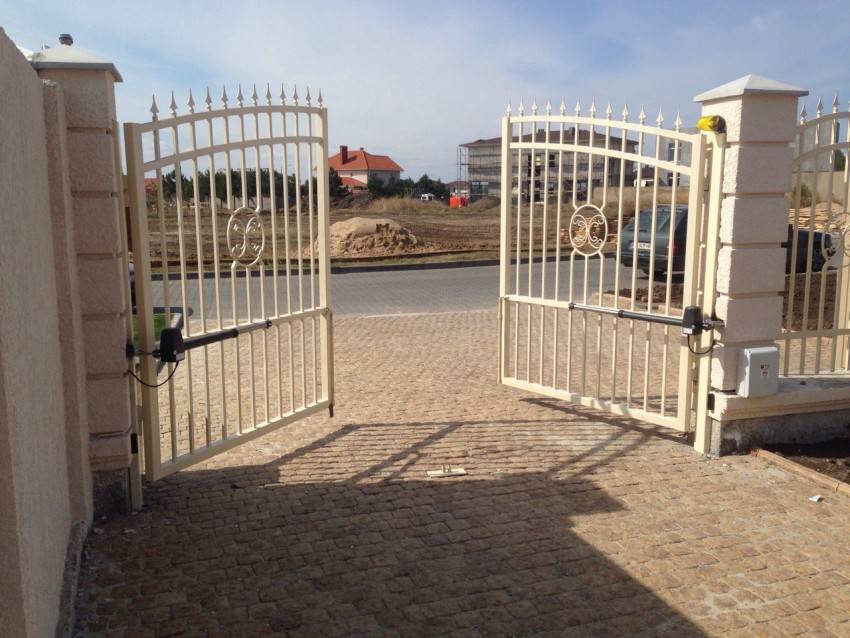

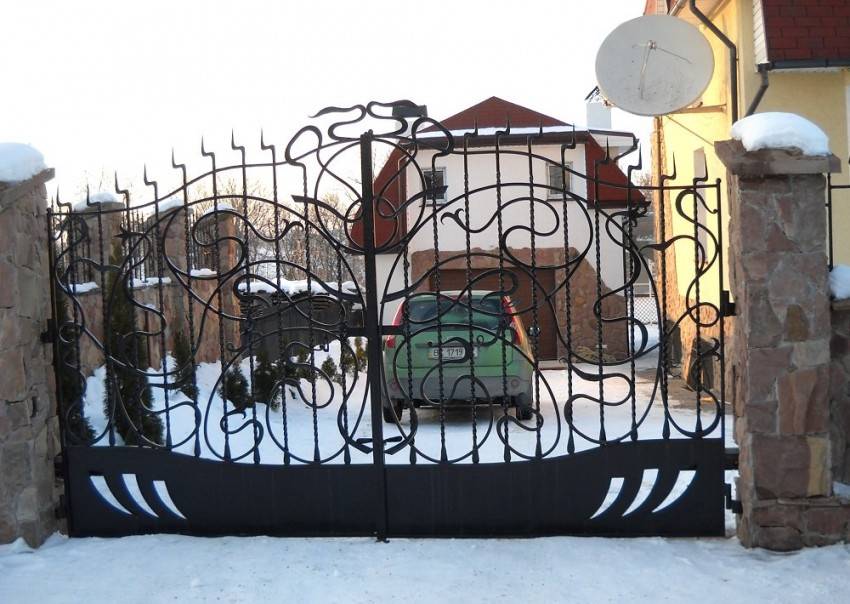

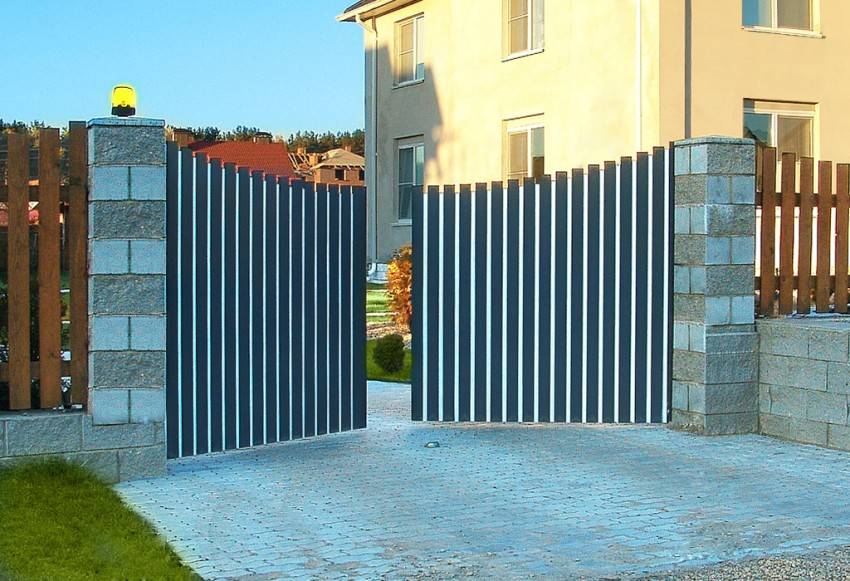

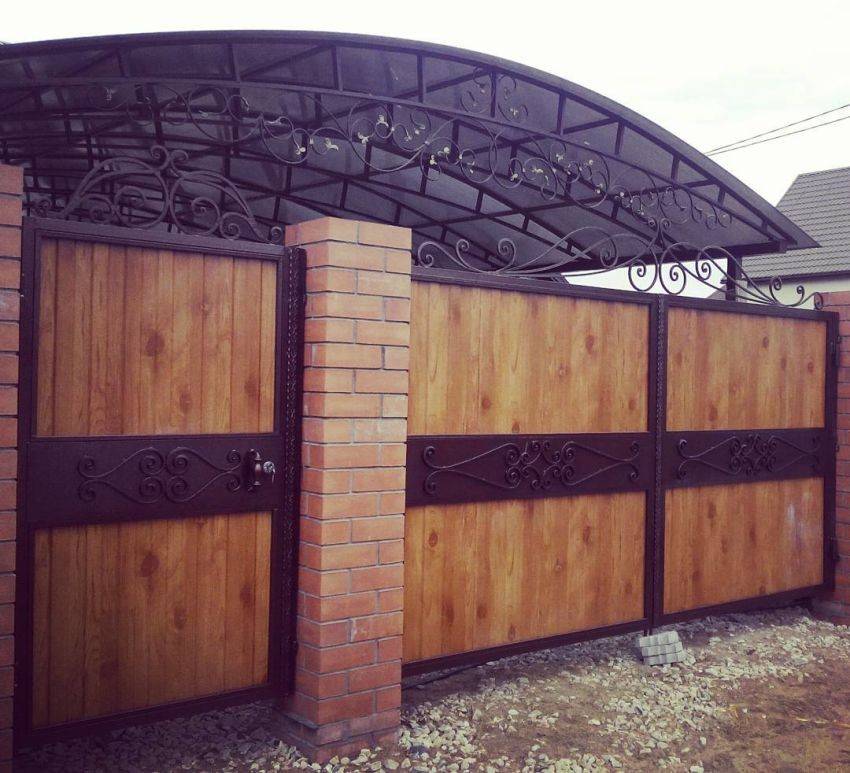

Фото ворот своими руками

Также рекомендуем просмотреть:

  • Табурет своими руками
  • Отделка дверей своими руками
  • Карниз своими руками
  • Складной стул своими руками
  • Пуф своими руками
  • Раскладной стол своими руками
  • Полка под телефон
  • Декупаж мебели
  • Эксцентрик мебельный
  • Шезлонг своими руками
  • Кресло своими руками
  • Перетяжка стульев
  • Ключница своими руками
  • Стеллажи для гаража
  • Полочки своими руками
  • Телескопические направляющие
  • Стол-скамейка
  • Стул своими руками
  • Вешалка своими руками
  • Откидная кровать
  • Шкаф-купе своими руками
  • Сборка мебели
  • Детский столик своими руками
  • Мебель из дуба
  • Раздвижной стол своими руками
  • Мебельные петли
  • Стол из спила дерева
  • Откидной столик
  • Панели для стен своими руками
  • Столик для ноутбука
  • Складной стол своими руками
  • Как сделать кровать
  • Лавочка своими руками
  • Прихожая своими руками
  • Мебель для дачи
  • Как обновить мебель
  • Компьютерный стол своими руками
  • Скамейка со спинкой
  • Столик для пикника
  • Мебель для бани
  • Садовые качели своими руками
  • Подставка для цветов своими руками
  • Мебель из поддонов
  • Декор для мебели
  • Реставрация мебели

Габариты ворот

Для определения ширины необходимо учесть ширину автомобиля с учетом зеркал и добавить 1 м на запас

Обратите внимание на ширину опор.

Если планируется возводить ворота с калиткой, которая будет расположена отдельно, необходимо монтировать три опоры. Между каркасной рамой и опорами требуются зазоры, их также следует учесть. Между створками тоже имеются зазоры для обеспечения работы фурнитуры.

В большинстве случаев изготавливают ворота шириной 4,5-5 м. Калитка обычно имеет ширину 1,2 м. По возможности стоит учитывать ширину профлиста, чтобы не резать лишний раз, поскольку одного листа точно не хватит на створку.

Учитывайте нижний зазор. Без него в зимний период ворота будет очень сложно открывать из-за снега и льда. Высота конструкции также зависит от декоративных элементов, устанавливающихся в обычно сверху.

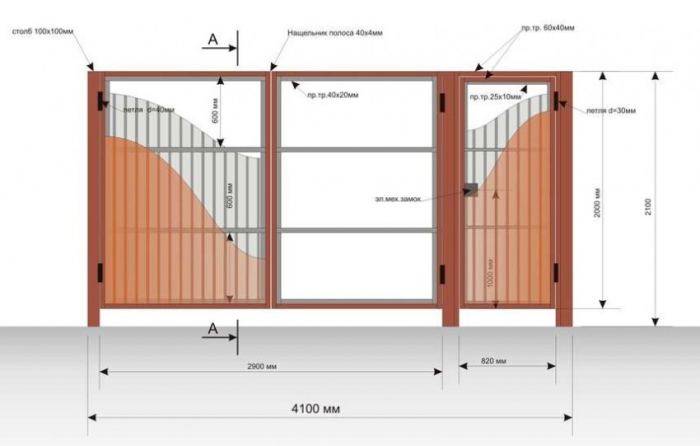

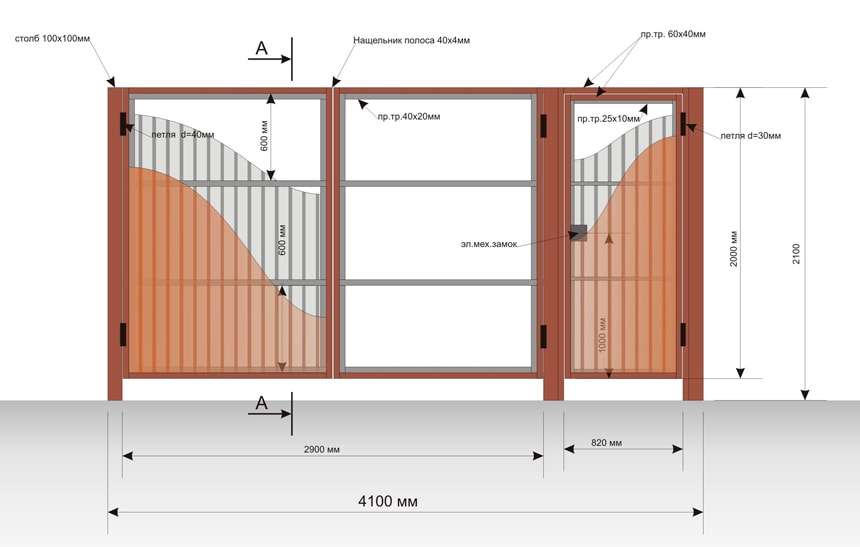

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.

За основу берется чертеж с интернета и дорабатывается под свои параметры

Виды ворот

Рулонные. Такие ворота представляют собой конструкцию, полотно которой при открывании «наматывается» на специальный барабан расположенный сверху. Главный недостаток – сложность и высокая цена, при этом надежность оставляет желать лучшего.

Секционная конструкция. Плотно ворот состоит из отдельных секций, которые по специальным направляющим собираются в пакет и складываются в специальном боксе сверху. По своей стоимости такие ворота менее дорогие в сравнении с рулонными, однако, низкая надежность и сложность механизма значительно ограничивают область применения.

Откатные. Конструкция выполнена в виде одной или двух створок, при открывании откатывающихся в сторону по специальным направляющим. Главный недостаток – необходимость в свободном пространстве для сдвига створки и обязательный постоянный контроль чистоты направляющих.

Распашные. Наиболее популярная и надежная конструкция, легко может быть сделана самостоятельно и в домашних условиях. Именно распашные ворота часто бывают комбинированными – на одной из створок устанавливается калитка.

Естественно, мы обозначили только основные виды ворот и калиток. На практике можно встретить некие комбинированные варианты или совсем экзотические.

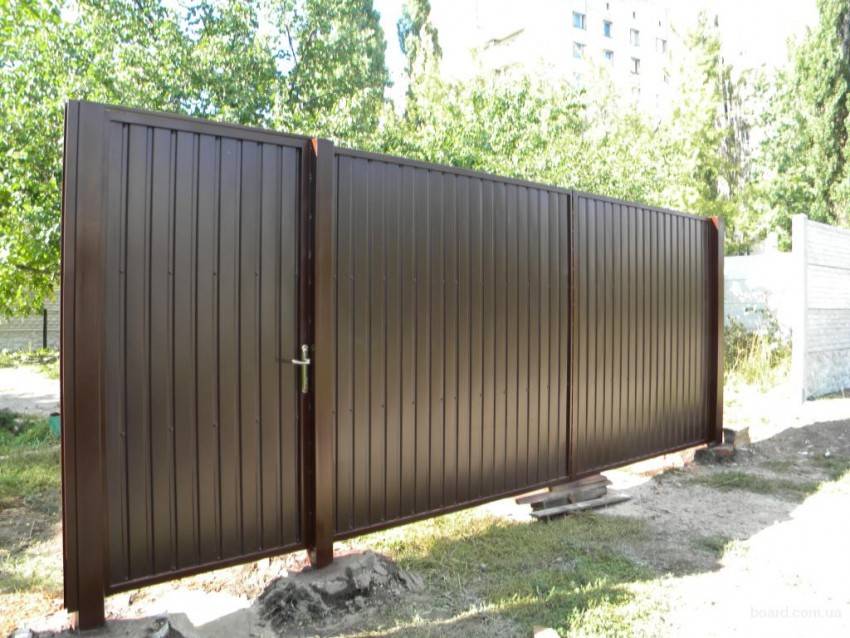

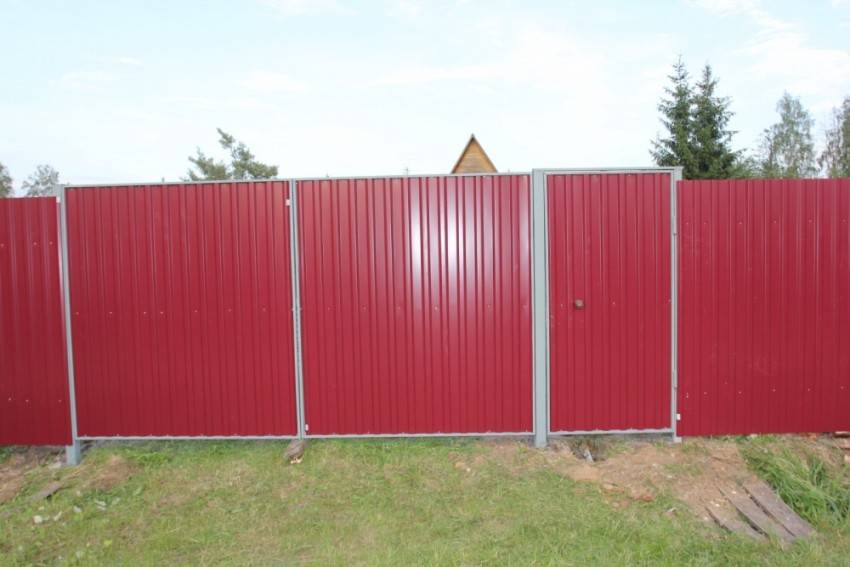

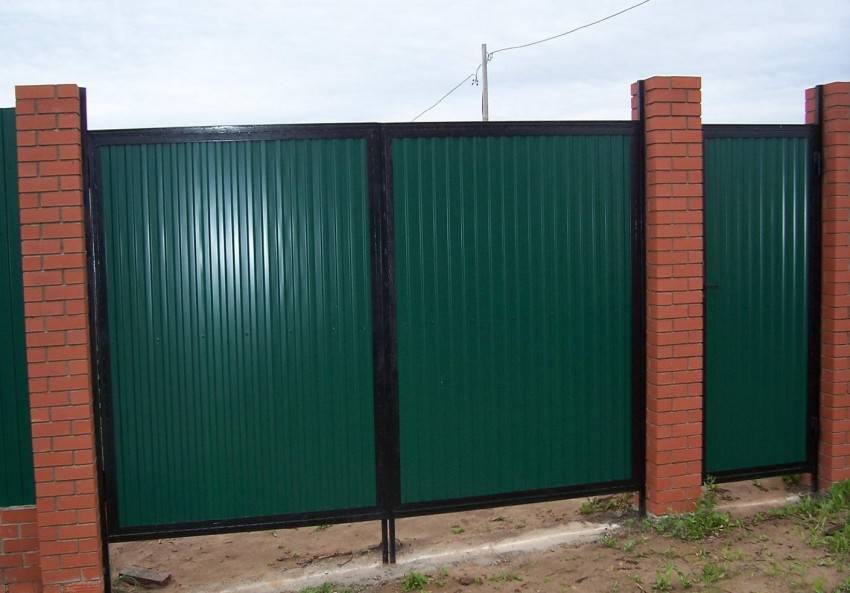

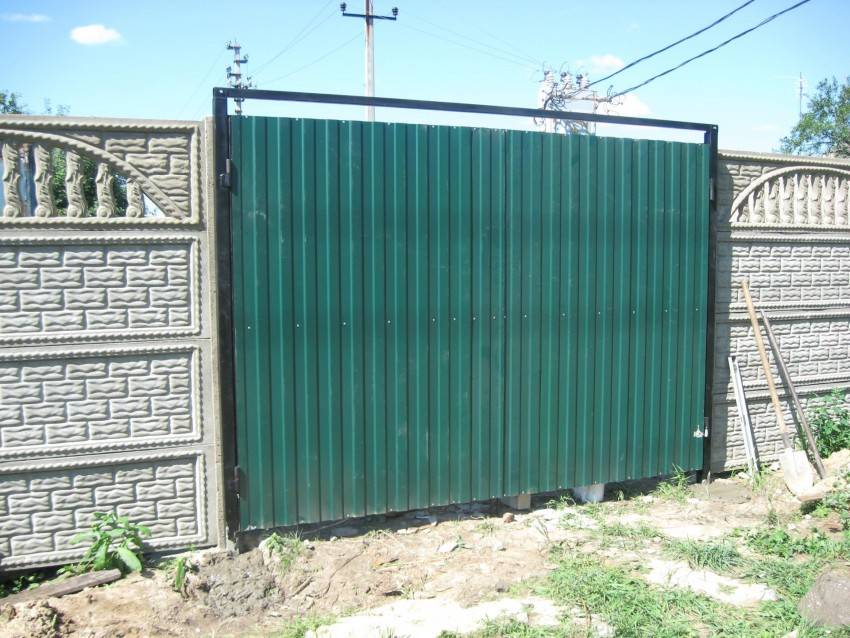

3 этап – инструмент и материал для ворот из профнастила

Чертеж ворот из профлиста является наглядным пособием для
расчета материала. Для изготовления понадобится:

профнастил – для обшивки. Предпочтительно брать стеновой,
т.к. он имеет большую рабочую ширину.

саморезы или заклепки для крепления профлиста;

металлическая труба сечением от 60х60 мм и выше – для
опорных столбов;

труба сечением 40х40 или 60х20…60 мм. – для элементов рамы
створок (каркаса);

труба 20х20 для усиления каркаса (при необходимости). 20х20
подходит для каркаса, изготовленного из трубы 60х20. 30х30 – если
использовалась труба 60х30.

Мастера советуют покупать все трубы толщиной 3 мм, а не 2.
Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл
медленнее греется и не так быстро деформируется.

Изучая рекомендации, как сделать ворота из профнастила, вы
не найдете предложения использовать дерево для каркаса, т.к. деревянный каркас
не способен нивелировать гибкость профнастила.

металлический лист для формирования косынок (при
необходимости);

петли, замки (защелки, задвижки, заглушки), нижние
фиксаторы;

грунтовку по металлу и краску;

элементы декора (ковка).

Из инструмента понадобится: сварочный аппарат, болгарка,
шуруповерт (дрель и заклепочник), рулетка, уровень, отвес, ножницы по металлу,
кисточки и расходные материалы к инструменту.

Изготовление металлических ворот на подвеске своими руками

Въездные ворота на подворье, несмотря на прочность и жесткость их конструкции, со временем, как правило, «оседают», перекашиваются, Иногда на их стойках даже разрушается верхняя петля-шарнир. Особенно подвержены деформации деревянные конструкции и створки Широких ворот. Разгрузить петли и створки от нагрузок, приводящих к деформации, поможет дополнительное подвешивание незакрепленной стороны створки.

Как видно на фото, конструкция подвески для ворот из металла, устанавливаемых своими руками, достаточно проста:

Она почти не отличается от аналогичного способа укрепления ворот в стиле ранчо. Состоит она из металлического прутка 08—10 мм, соединенного одним концом с неподвешенной стороной створки, а другим — с удлиненной стойкой ворот.

Удлинитель из отрезка трубы (уголков, деревянного бруса или других материалов) прочно скреплен с верхним концом стойки ворот сваркой или иным способом. На верхнем конце удлинителя закреплен металлический штырь 016—20 мм соответствующей длины, Который является шарнирным элементом подвески. На штырь свободно надевается поворотная петля из листового металла толщиной 4-5 мм. Тяга из прутка одним концом соединяется с поворотной петлей, а другим (с резьбой) — с неподвижной скобой, закрепленной на углу створки ворот.

Необходимое натяжение, поддерживающее свободную сторону створки и разгружающее верхнюю петлю-шарнир, осуществляется байкой. Декоративный колпак при установке металлических ворот на подвеске своими руками можно выполнить из дерева, оцинкованного железа или других материалов.

Ниже вы узнаете, как сделать раздвижные ворота для дачи.

Виды ворот

По конструкционным особенностям, способам открывания ворота бывают несколько типов. Нюансы каждого из них разберем подробнее.

Пользователи часто ищут:

  • Фото ворот для частного дома
  • Варианты деревянных ворот

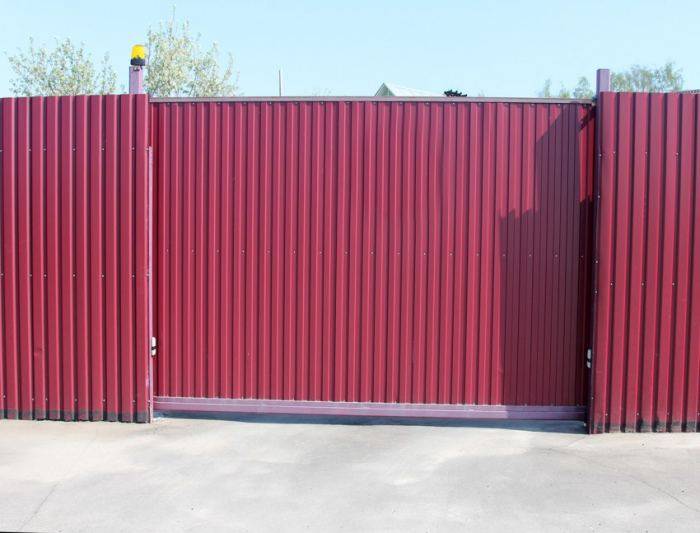

Раздвижные (откатные)

Принцип работы заключается в передвижении створки на роликах по направляющему профилю вдоль ограждения.

Раздвижные ворота выпускаются в трех вариантах:

  1. Подвесные. Редко применяются на дачных участках, в частном секторе. Причина тому – ограничение высоты проезда верхним металлопрофилем, к которому монтируется створка. При открытии дверь поднимается вверх.
  2. Откатные. Полотно двигается по рельсе, которая проходит внизу вдоль всей стены. Для северных регионов страны с частыми морозами и снегопадами использовать подобную конструкцию не рекомендуется, поскольку рельсу придется постоянно чистить.
  3. Консольные. Для выдвижных типов ворот консольные считаются самыми практичными. Имеют сложную конструкцию. Полотно надежно зафиксировано к балке, которая при работе перемещает по консольному узлу створки. Огромный плюс – полотно при движении не касается земли.

Однако оснащение автоматической системой управления позволяет контролировать работу створок дистанционно. Это существенно экономит время и повышает комфорт от эксплуатации. Особенно в плохую погоду, когда владельцу не нужно выходить из автомобиля, чтобы открыть дверь.

Требование к работе автоматике – наличие электричества.

Поворотно-откидные

Применяются при возведении гаража и других построек внутри двора.

При открытии полотно поднимается вверх и поворотным механизмом сдвигается вплотную к потолку.

Рулонные

Такая конструкция – новинка на строительном рынке. Состоит из множества стальных полосок, собранных в одно гибкое полотно. При открытии полотно начинает сворачиваться, наматываться на специальный вал. Это позволяет автомобилю подъезжать вплотную к створкам забора или гаража.

Секционные ворота. Выпускаются с двумя способами открытия: вбок и вверх. Последний вариант наиболее популярен.

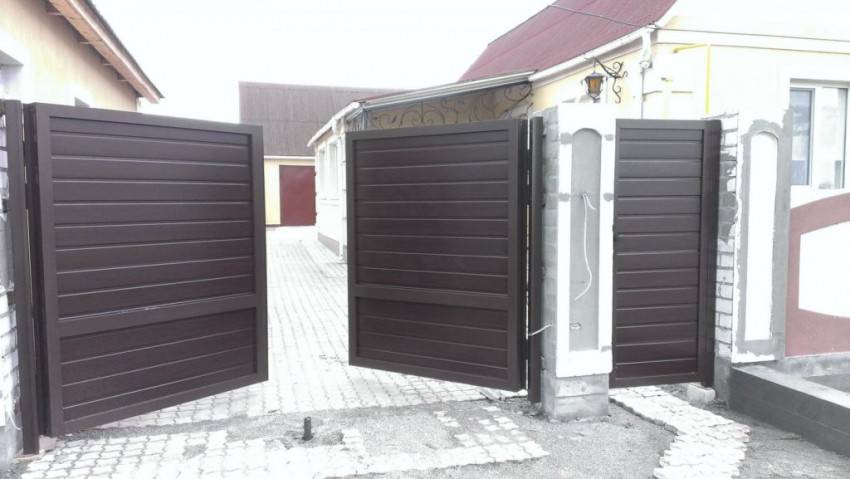

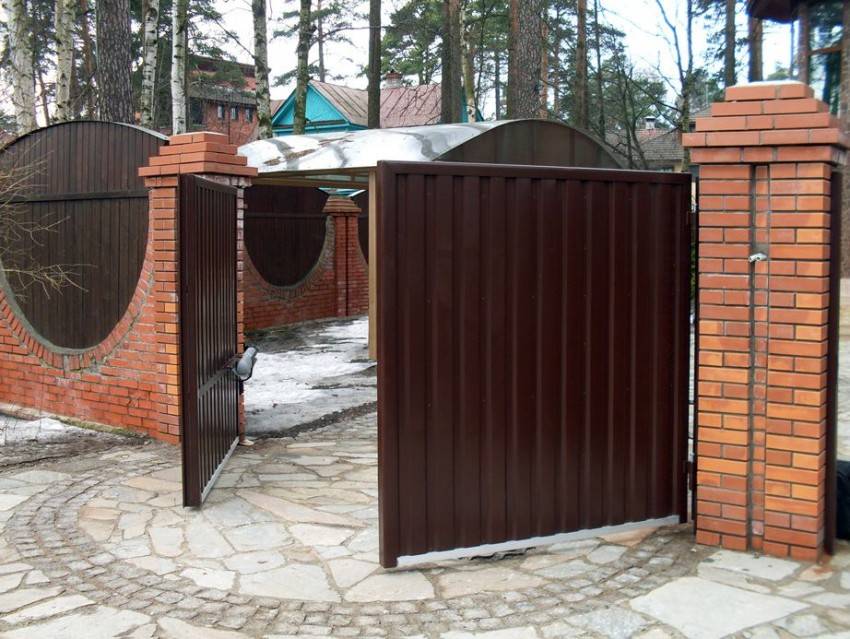

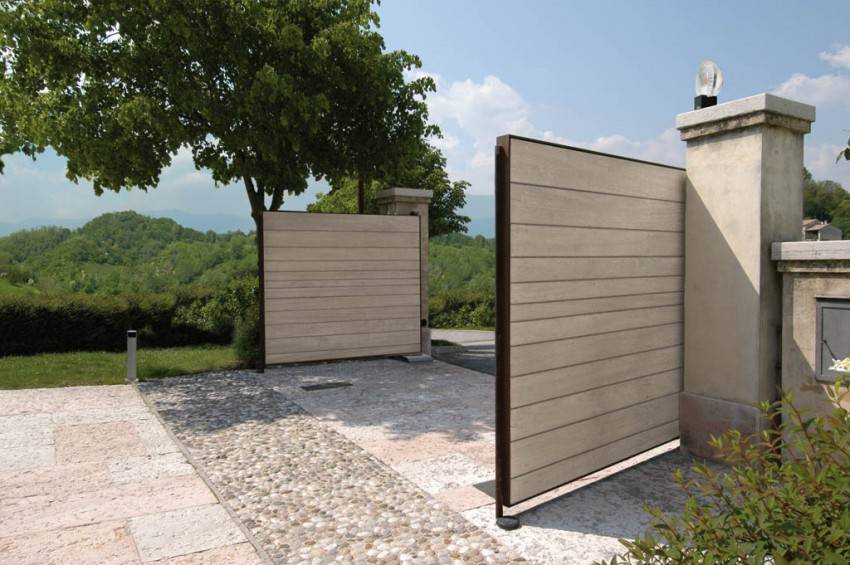

Распашные

Могут быть как частью временного, так и постоянного забора.

Состоят из двух половинок.

Для установки возле проезжей части их монтируют так, чтобы створки открывались внутрь дворовой территории. В уличных условиях – это экономия свободного пространства, беспрепятственное передвижение пешеходов по тротуару.

Статья в тему: «Изготовление распашных ворот из профильного листа».

Ниже разберем аспекты самостоятельного строительства такого типа створок.

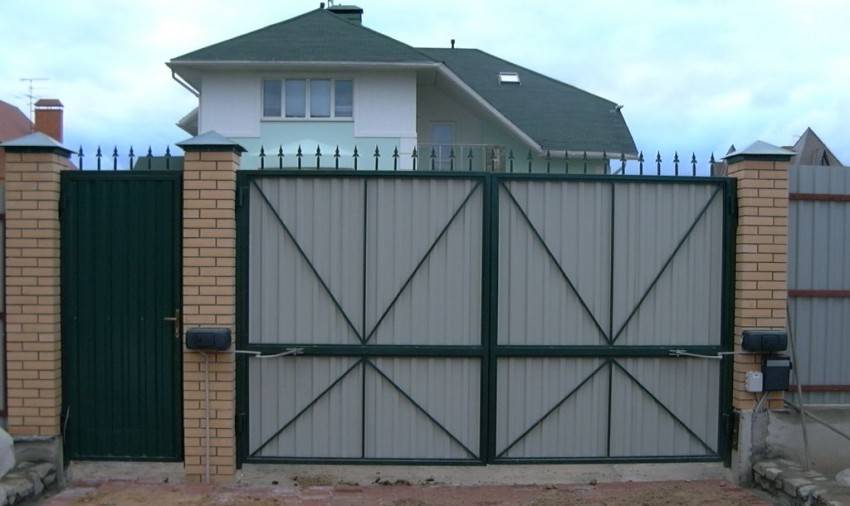

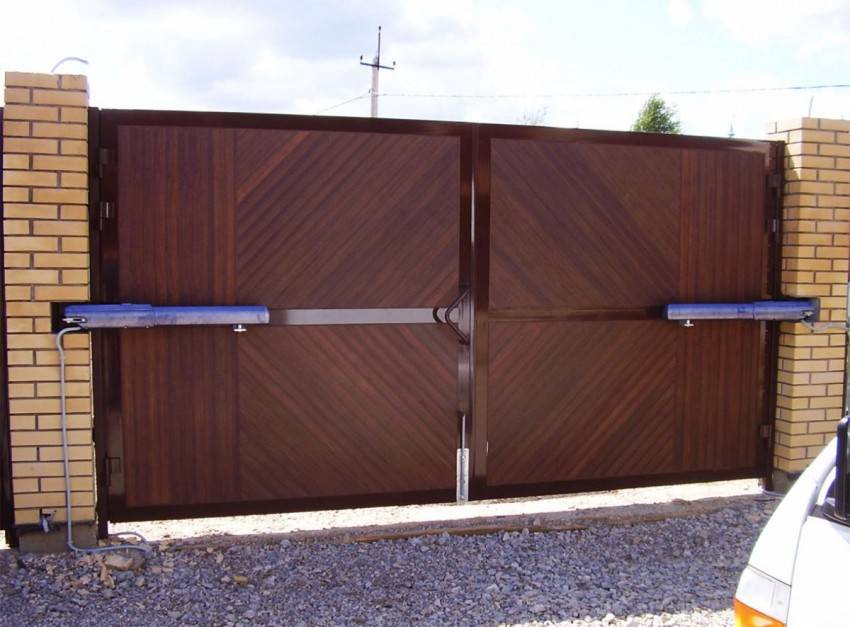

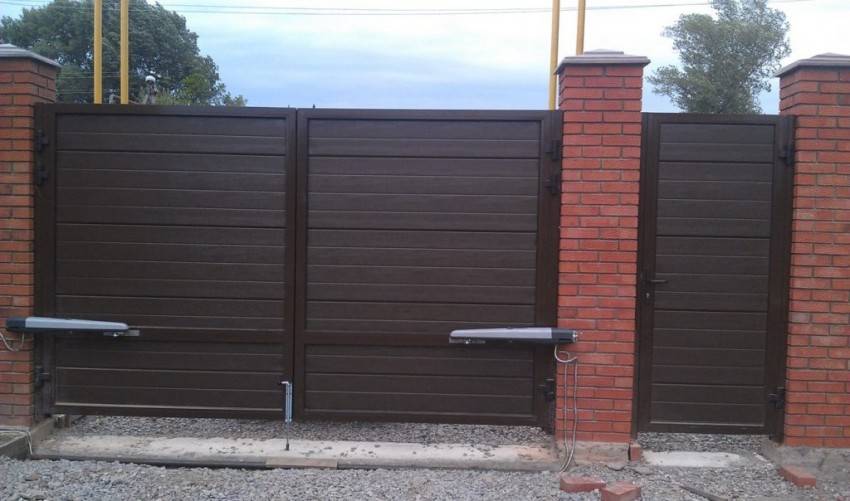

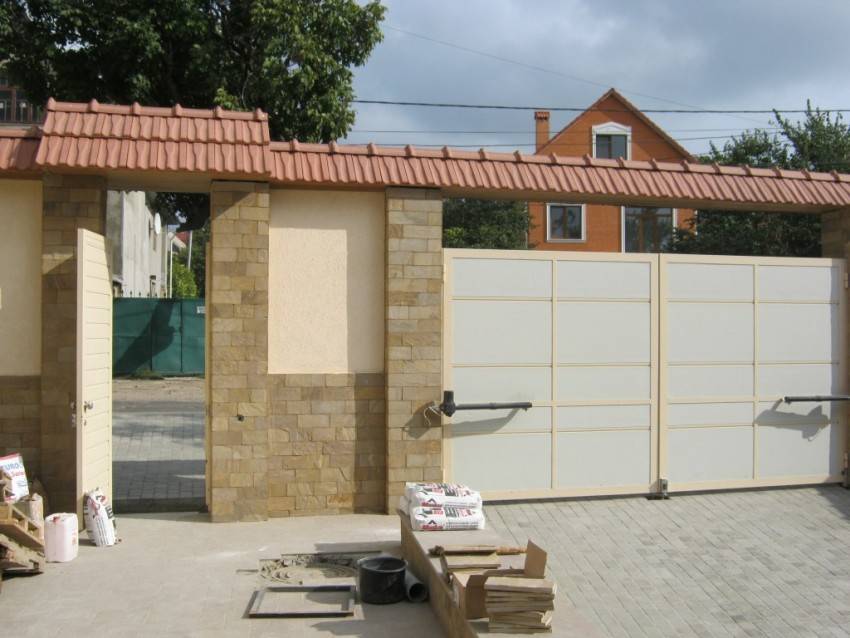

Как оснастить их автоматикой?

Роликовые системы несложно сделать автоматическими, при условии, что они правильно уравновешены и выставлены.

Чтобы поставить автоматику, понадобятся:

  • подходящий по мощности электропривод;
  • зубчатая рейка;
  • кабель;
  • гофра;
  • сигнальная лампа;
  • антенна;
  • блок управления;
  • пульт ДУ.

Основание для монтажа устройства идет в комплекте с электроприводом. Осуществляем следующие действия:

  1. В соответствии с инструкцией делаем разметку и между роликовыми каретками устанавливаем привод.
  2. Размечаем и привариваем к профильной трубе зубчатую рейку. Между шестерней и приводом должен быть зазор в 1 мм.
  3. Ставим выключатели («концевики»). Лучше использовать магнитные, т. к. они менее подвержены влиянию погоды, чем механические.
  4. Подключаем привод к сети. Устанавливаем фотоэлементы для безопасности и сигнальную лампу.

Таблица зависимость мощности двигателя от веса ворот

Для правильного подбора привода можно обратиться к данным, содержащимся в таблице:

Мощность электродвигателя, кВтВес конструкции, кг
0,5-0,6800-1000
0,3-0,4500-600
0,2-0,3200-300

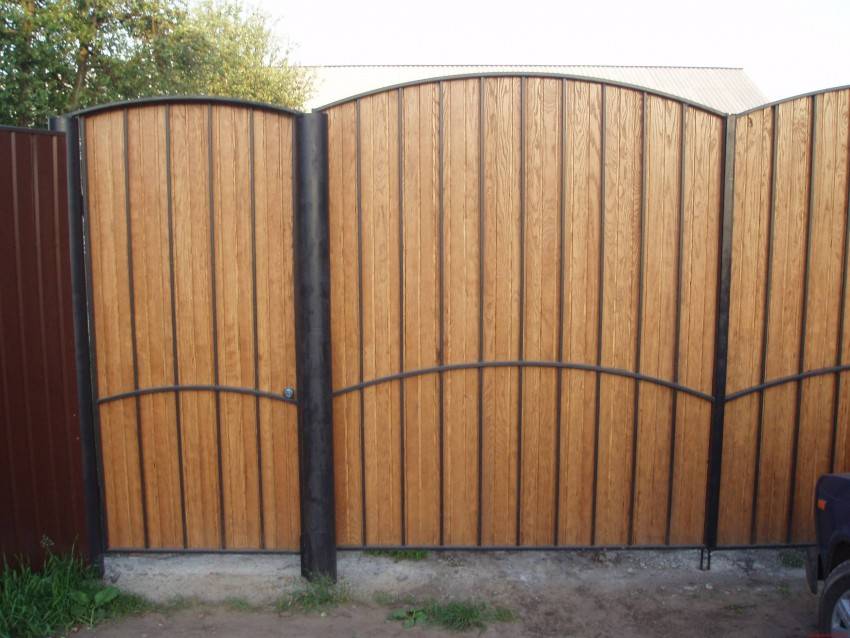

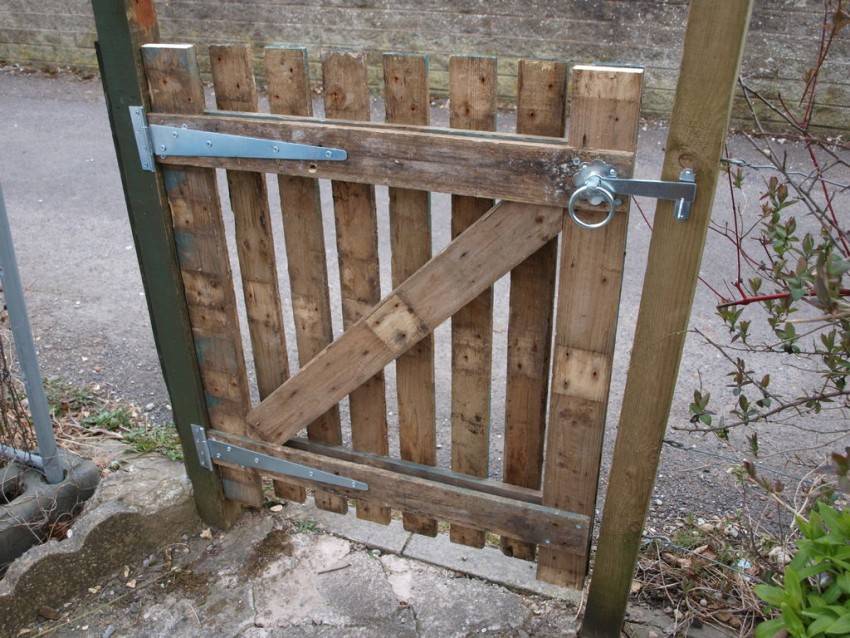

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

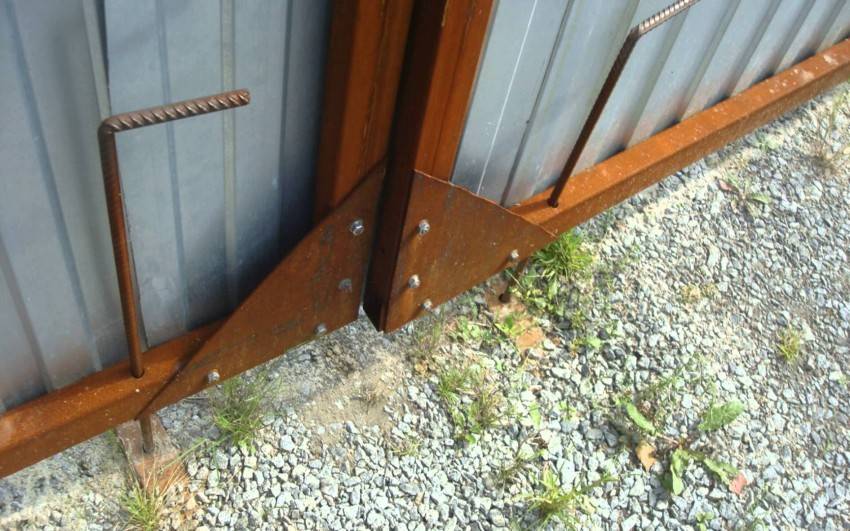

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

https://youtube.com/watch?v=i_h0hGDlALI

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

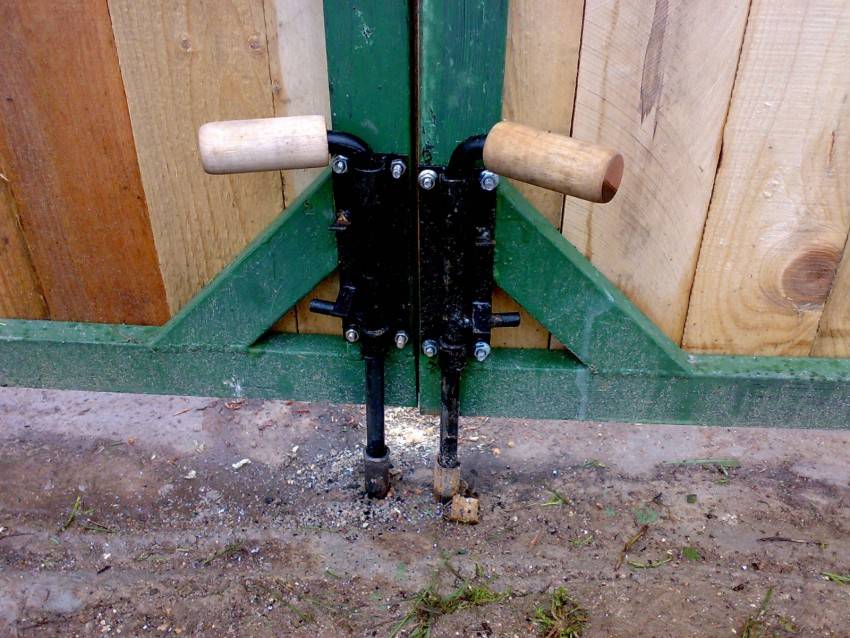

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
