Монтаж ветровой доски на крыше

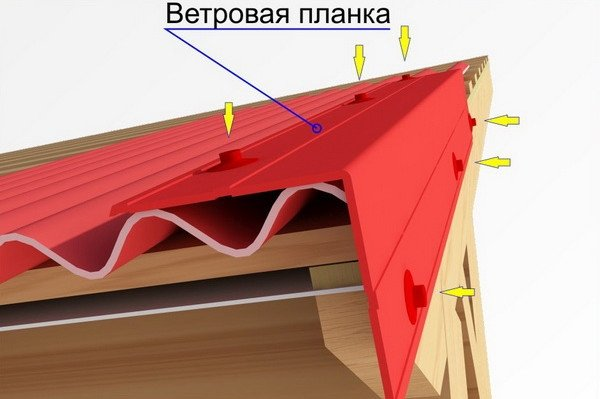

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Защита древесины

Практически все древесные элементы кровельной конструкции дома подвержены воздействию разрушающих факторов в виде влажного воздуха и осадков. По этой причине для надежной и долгосрочной защиты лобовой доски она перед монтажом обязательно обрабатывается антисептиком.

Благодаря этому в какой-то мере удается сберечь древесину не только от грибка и плесени, но и от случайного возгорания

При проведении обработки важно не спешить и дать доске какое-то время отлежаться, что гарантирует глубокое проникновение состава в тело древесных заготовок

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

Установка

Монтаж ветровика на крышу осуществляется в следующей последовательности:

  • края выноса стропил (точнее, их торцевые части) выравниваются на всей длине карниза;
  • заранее обработанная и хорошо высушенная заготовка ветровой доски поднимается к карнизу и подводится под кровлю;
  • она прибивается гвоздями или приворачивается саморезами, врезаемыми в торцы стропил;
  • при значительной длине кровли устанавливать лобовую доску с каждой из сторон придется несколько раз, повторяя одну и ту же операцию с подъемом по лестнице.

При сочленении двух соседних заготовок лобовой доски необходимо внимательно следить за качеством образующихся стыков.

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши

Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели

Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

Для начала требуется вывести четкую линию обрезка стропильных ног.
После проверьте вертикальность спила при помощи отвеса.
К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки.
Проверьте точность установки шпагатом

Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.. После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее

Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Защита древесины

Вечной проблемой для этой части крыши является то, что деревянные детали недолговечны и из-за постоянной высокой влажности, даже при хорошей обработке антипиренами и антисептиками. Для того, чтобы не допустить попадания влаги на лобовую доску, обеспечьте ей защиту специальным «фартуком» из металла. Если в качестве кровельного покрытия выступает металлочерепица, то от промоканий лобовая доска будет защищена карнизной планкой – ее можно установить уже после установки крюков.

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.


Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

  • Для мягкой кровли используют ветровую планку с П-образным профилем;
  • Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Обработка выбранного сорта древесины

В соответствии со своим основным назначением ветровые планки на крышу должны иметь привлекательный внешний вид, для чего их поверхность обрабатывается (шлифуется) с максимальной тщательностью.

Защитить подшивку кровли от разрушения сможет нанесенный на ее поверхность слой декоративного лака.

При выборе материала, подходящего для изготовления ветрового элемента, предпочтение следует отдать породе древесины, которая проще всего обрабатывается и имеет длительные сроки эксплуатации. Из всех известных видов древесных сортов такими универсальными свойствами обладает только лиственница.

Порода несколько тяжелее традиционных материалов из ели и сосны, но она устойчива к загниванию и практически не впитывает влагу даже при долгом контакте с ней.

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

  • Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
  • Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
  • Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам

Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

Решаемые задачи

Из определения лобовой доски следует, что ею решаются следующие задачи:

  • закрывается торцевая часть стропильных ног, что позволяет улучшить внешний вид свесов шиферной крыши (декоративная функция);
  • частично блокируется проникновение под кровлю дождя и снега (обеспечивает снижение уровня влажности под крышей);
  • чердачное помещение защищается от сильного продувания, сводящего на нет все усилия по его утеплению.

Выполняя защитную функцию, ветровая доска для кровли не препятствует естественной вентиляции чердачного пространства. После монтажа карнизной доски вместе с уменьшением перепадов температур и влажности циркуляция воздуха в этой зоне полностью сохраняется, поскольку в стыках строительных конструкций всегда имеются небольшие зазоры.

Оформление

Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).

Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).

Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.

При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.

Размеры карнизной доски

Типовой вынос стропильных ног с обрешеткой за границы обвязки составляет не менее 50–70 см, что определяет ширину подшивки свеса. Вертикальный размер лобовой доски задается высотой этой части конструкции и выбирается с учетом того, что она должна полностью перекрывать торец стропил (под обвязочную рейку или кровельную черепицу). Для типового карниза этот показатель составляет примерно 1,8–2,4 см.

Чтобы оставался небольшой вентиляционный зазор – ширина доски делается чуть меньше (с небольшим недобором). Длина карнизной подшивки определяется габаритами крыши, а ее толщина выбирается с учетом следующих факторов:

  1. Лобовая доска не выполняет никаких несущих функций (нагрузка на нее ограничена весом наполненных водой сточных желобов).
  2. К ней не предъявляются требования по защищенности от сильных порывов ветра, так как перекрываемая доской площадь очень невелика.

При монтаже лобовой доски используются древесные заготовки толщиной не более 22–30 мм. Увеличение этого параметра приведет к неоправданному перерасходу стройматериала, а уменьшение снизит надежность защиты.

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Подшивка свесов кровли

Подшивка преследует несколько целей:

  • Защищает утепление кровли от продувания ветром;
  • Предупреждает срыв кровельного материала сильными порывами ветра;
  • Мешает проникновению в кровлю птиц, грызунов и крупных насекомых;
  • Придает крыше благопристойный внешний вид, скрывая нижнюю часть стропил и гидроизоляцию.

Подшивка выполняется после окончания всех кровельных работ и наружного утепления стен дома.

При этом подшивка карнизного свеса (со стороны скатов крыши) должна обеспечить вентиляцию кровли. В противном случае постепенное скопление конденсата рано или поздно вызовет загнивание деревянных элементов стропильной системы. Кроме того, намокший теплоизоляционный материал обладает большей теплопроводностью.


Вентиляция подкровельного пространства исключает скопление в нем воды.

Инструкция по подшивке фронтонного свеса – совершенно иная. Вентиляция здесь не нужна; напротив, нужно обеспечить максимальную герметичность во избежание попадания в подкровельное пространства мусора в сильные ветра.

Какие материалы могут использоваться для подшивки:

Профилированный стальной лист. Вентиляция со стороны карнизного свеса обеспечивается оставленным между профлистом и стеной просветом в 0,6 – 1,2 сантиметра. Крепление подшивки выполняется саморезами с пресс-шайбами;


Подшивка выполнена профлистом. Для крепления использованы саморезы с пресс-шайбами.

Пластиковая вагонка. Для ее обрамления используются стартовые и L-образные профили; при большой ширине свеса (свыше 40 см) обязательно дополнительное крепление вагонки. Гребень фиксируется к стропилам мебельным степлером; при установке следующей планки крепеж скрывается;


Перфорированный софит на фото обеспечивает вентиляцию карнизного свеса.

  • Обрезная строганная доска. Между соседними досками оставляется вентиляционный зазор в 0,5 – 1 сантиметр. Поскольку доска используется в атмосферных условиях, для ее защиты тоже желательно использовать двойную пропитку горячей олифой;
  • Деревянная вагонка. Поскольку пазогребневые замки исключают монтаж с щелями, и в этом случае используются готовые вентиляционные решетки.


Свесы подшиты вагонкой.

Заключение

Ветровые планки и доски являются наиболее нагруженными из доборных элементов крыши, поэтому для заделки свесов нужно подбирать качественный материал. Не должно быть сучков и трещин. Некоторые мастера рекомендуют отказаться от использования саморезов и применять только гвозди, набиваемые «в разножку». То есть гвозди в тело ветровой доски забиваются под разным углом. При избыточном давлении на крепление саморезами дерево может треснуть и расколоться, тогда, как при использовании гвоздей материал под нагрузкой только отходит от места крепления, но сохраняет свою целостность.
