Как установить коллектор в доме на теплый пол или для воды и отопления: как обустроить – Обзор

Особенности эксплуатации

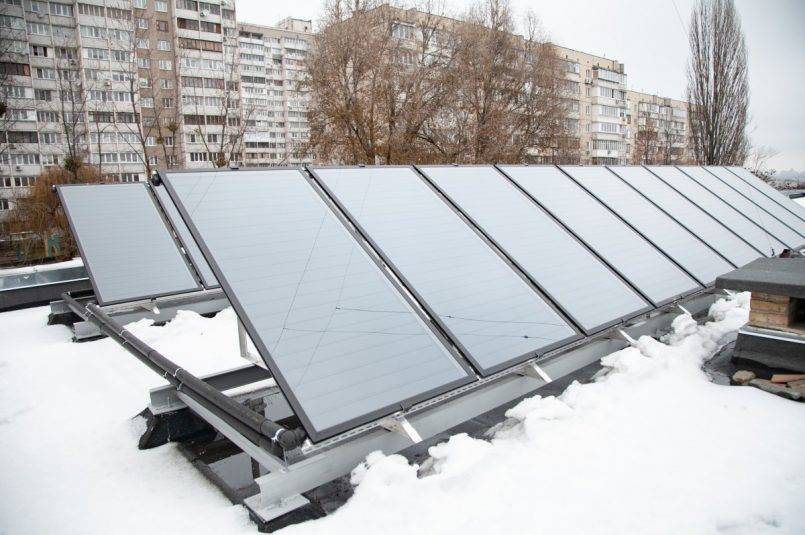

Основная проблема для всех типов солнечного оборудования в холодное время года – осадки. Если трубки покрыты снегом или инеем, их эффективность снижается. Но стоит учитывать следующее:

Если вы собираетесь использовать вакуумный солнечный коллектор для отопления дома зимой, значит он будет установлен под большим углом чтобы уловить максимум солнечного света. Соответственно, снег и вода будет просто соскальзывать с него.

Небольшая площадь трубок не позволит снегу «зацепиться» за них, в отличие от того, как это происходит с плоскими солнечными коллекторами. Практика показывает, что ветер скоростью 3 м/с сдувает снег с коллекторов.

Большую опасность вызывает наледь. Она образуется, когда днем плюсовая температура, а ночью – отрицательная. Лед хоть и прозрачен, но рассеивает часть солнечного света. Образование ледяной корки несколько снижает эффективность работы солнечного вакуумного коллектора.

Избавиться от нее просто – достаточно пролить замерзший участок теплой водой. Скалывать наледь с вакуумных трубок не рекомендуется – есть риск повредить стекло и нарушить герметичность.

Подключение коллектора к отопительной системе

Тепло накапливается за счет использования теплоаккумулятора или буферной емкости, представляющей собой большой теплоизолированный бак, наполненный водой. В теплоснабжающей системе обустраивают два контура:

  • между солнечным коллектором и буферной емкостью;
  • между аккумулятором тепла и радиаторами.

В течение дня тепло, получаемое гелиосистемой, применяется для нагрева теплоносителя в буферной емкости, а ночью или в пасмурную погоду его задействуют для поддержания температурного режима в доме. Для горячего водоснабжения задействуют бойлер косвенного нагрева.

Постепенно вода в теплоаккумуляторе начинает остывать и тогда в батарее снижается температура. Поддерживать ее постоянный температурный режим способен узел смешения, в состав которого входит трехходовой термостатический клапан и дополнительный циркуляционный насос.

Подбор распределительного коллектора

Главное правило – диаметр коллектора ни в коем случае не должен быть меньше размера трубы подводящей линии. Чем больше диаметр распределительной «гребенки» – тем лучше для равномерности давления на точках разбора воды и/или теплоносителя.

Неправильный подбор «гребенки» (см. рекомендации выше), например, для водопровода, может вызвать скачки по расходу на разных приборах (см. рис. 2) и вызвать разбалансировку, например, на смесителе.

Если на квартирном вводе горячей и холодной воды не установлены регулирующие клапаны, принудительно стабилизирующие давление в «гребенке», то для квартирных коллекторов особенно важно придерживаться правил последовательности подключения. Присоединять устройства, неравномерность расхода на которых слабо влияет на работоспособность или комфортность водоснабжения, нужно как можно «ниже» по течению воды в «гребенке»

Первым следует подключать водонагреватель, затем – смесители, вслед за этим – стиральную и посудомоечные машины (убедившись, что отсечной клапан «нет воды» настроен на давление ниже, чем падение, вызванное изменением водоразбора), и в самом конце коллектора – патрубок сливного бачка (см

рис. 3)

Первым следует подключать водонагреватель, затем – смесители, вслед за этим – стиральную и посудомоечные машины (убедившись, что отсечной клапан «нет воды» настроен на давление ниже, чем падение, вызванное изменением водоразбора), и в самом конце коллектора – патрубок сливного бачка (см. рис. 3).

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

  • удаляют с вентиля колпачок, служащий для его защиты;
  • закрывают вентиль до отказа – для этого используют шестигранный ключ;
  • определяют для данного контура количество оборотов;
  • отворачивают вентиль на это число;
  • аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Устройство самодельного солнечного коллектора

Для уверенного в своих силах мастера собрать тепловой коллектор не составит труда. Можно начать с небольшого устройства для обеспечения горячей воды на даче, а в случае успешного эксперимента перейти к созданию полноценной солнечной станции.

Плоский солнечный коллектор из металлических труб

Самый простой в исполнении коллектор – плоский. Для его устройства понадобится:

  • сварочный аппарат;
  • трубы из нержавеющей стали или меди;
  • стальной лист;
  • закаленное стекло или поликарбонат;
  • деревянные доски для рамы;
  • негорючий утеплитель, способный выдержать нагретый до 200 градусов металл;
  • черная матовая краска, устойчивая к высоким температурам.

Сборка солнечного коллектора довольно проста:

Трубы свариваются в решетку – две горизонтальные большего диаметра, по которым будет подаваться теплоноситель, а между ними вертикальные меньшего диаметра – по которым теплоноситель будет циркулировать в процессе нагревания.</li>

Собирается рама из досок по размеру сваренной решетки.

</li>Трубы привариваются к стальному листу – он выступает в роли адсорбера солнечной энергии, поэтому прилегание труб должно быть максимально плотным. Все красится в матовый черный цвет.

</li>На лист с трубами кладется рама так, чтобы трубы оказались с внутренней стороны. Просверливаются отверстия для входа и выхода труб. Укладывается утеплитель. Если используется гигроскопичный материал, нужно позаботиться о гидроизоляции – ведь намокших утеплитель больше не будет защищать трубы от охлаждения.

</li>Утеплитель фиксируется листом ОСБ, все стыки заполняются герметиком.</li>Со стороны адсорбера кладется прозрачное стекло или поликарбонат с небольшим воздушным зазором. Оно служит для предотвращения остывание стального листа.</li>Фиксировать стекло можно с помощью деревянных оконных штапиков, предварительно проложив герметик. Он предотвратит попадание холодного воздуха и защитит стекло от сжатия рамы при нагревании и охлаждении.

Для полноценного функционирования коллектора понадобится накопительный бак. Его можно сделать из пластиковой бочки, утепленной снаружи, в которой спиралью уложен теплообменник, соединенный с солнечным коллектором. Вход нагретой воды должен располагаться сверху, а выход холодной – снизу.

Важно правильно разместить бак и коллектор. Чтобы обеспечить естественную циркуляцию воды, бак должен находиться выше коллектора, а трубы – иметь постоянный наклон

Если же солнечный коллектор расположен на крыше дома, придется включить в систему насос, который обеспечит движение воды.

Солнечный нагреватель из подручных материалов

Если со сварочным аппаратом дружбу свести так и не удалось, можно сделать простой солнечный нагреватель из того, что под рукой. Например, из жестяных банок. Для этого в дне делаются отверстия, сами банки скрепляются друг с другом герметиком, на него же садятся в местах соединения с ПВХ-трубами. Красятся в черный цвет и укладываются в раму под стекло также, как и обычные трубы.

А вот работать с пластиковыми бутылками еще проще – достаточно нанизать их на покрашенные в черный цвет ПВХ-трубы.

Для улучшения нагревания в каждую бутылку вкладывается черная подложка, сами же бутылки создают парниковый эффект, так что не требуют накрывания стеклом.

Фасад дома из солнечных батарей

Почему бы вместо обычного сайдинга не отделать дом чем-то полезным? Например, сделав с южной стороны на всю стену солнечный нагреватель.

Такое решение позволит оптимизировать расходы на отопление сразу по двум направлениям – снизить затраты на энергоноситель и существенно сократить теплопотери за счет дополнительного утепления фасада.

Устройство просто до безобразия и не требует специальных инструментов:

  • на утеплитель уложен окрашенный оцинкованный лист;
  • поверх уложена нержавеющая гофрированная труба, также выкрашенная в черный;
  • все прикрыто листами поликарбоната и зафиксировано алюминиевыми уголками.

Если же и этот способ кажется сложным, на видео представлен вариант из жести, полипропиленовых труб и пленки. Куда уж проще!

</li>

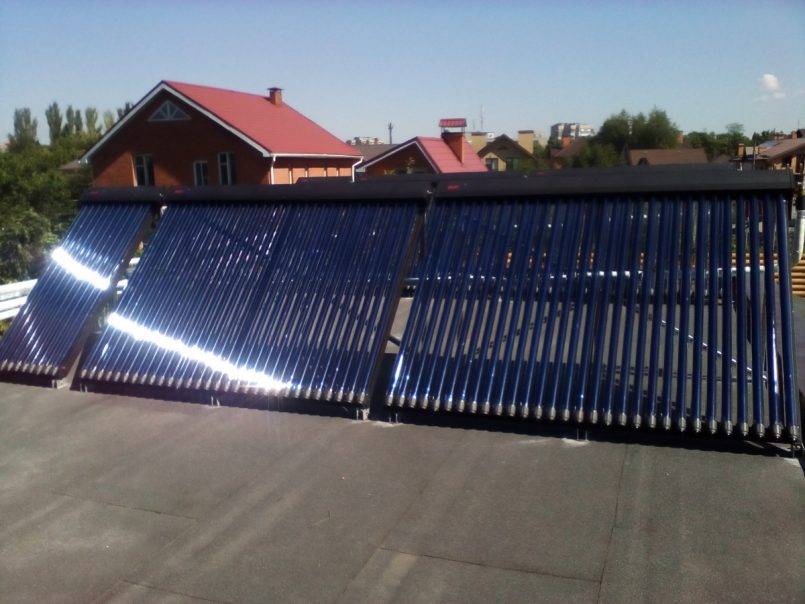

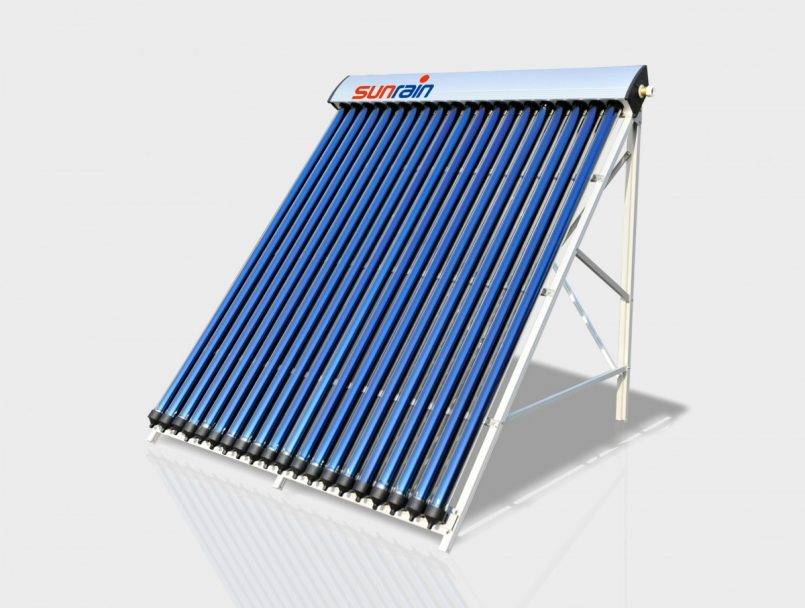

Устройство вакуумного солнечного коллектора

Вакуумный солнечный коллектор состоит из вакуумных трубок. Наружная часть трубки прозрачная, а на внутреннюю наносят покрытие (высокоселективное) улавливающее солнечную энергию. В расстояние между трубками закачивают вакуум. В качестве проводника тепла используют тепловые трубки, наполненные жидкостью и объединённые в общий контур. Также в контур включается циркуляционный насос и бак аккумулятора. Бак представляет собой емкость, заполняемую жидкостью в котором находится теплообменник.

Вакуумный коллектор принцип работы

Коллектор поглощает солнечную энергию посредством вакуумных трубок и передает ее в бак аккумулятор посредством принудительной циркуляции жидкости. Всем процессами управляет контролер, когда температура в коллекторе достигает определенного значения, автоматически запускается циркуляционный насос.

При использовании системы солнечного нагрева в качестве отопительной системы рекомендуется устанавливать бак-аккумулятор, внутри помещений это дает возможность использовать систему в качестве дополнительного источника отопления и ГВС. При недостатке энергии солнца или большом расходе горячей воды система автоматически включится главный источник нагрева. В качестве теплоносителя используют не замерзающие жидкости на основе пропилен гликоля или минеральное масло.

В летний период существует опасность закипания жидкости и для обеспечения безопасности системы оборудуют защитой оп перегрева и устанавливают предохранительный клапан и расширительный бак.

Область применения вакуумных коллекторов

Солнечные коллекторы применяются для обогрева промышленных и бытовых помещений, для горячего водоснабжения на производствах и бытовых нужд.

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

  • систему отопления с циркуляцией на основе естественного давления;
  • систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

  • двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
  • однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Как рассчитать тепловую эффективность солнечного воздушного коллектора

Очевидно, что блок из воздушных солнечных коллекторов компактнее солнечных панелей, и характеризуется меньшими потерями, которые возникают при конвертации одного вида энергии в другой.

Рентабельным данный вид «зелёной» энергетики становится тогда, когда отношение собираемой солнечной энергии к доступной в данной местности максимально.

Общее количество энергии выражается в кВт×ч / (м²×день). Считается, что в ясный солнечный день среднее количество прямой солнечной энергии, доступной на 1 м² площади в час, должно быть не менее 1 кВт. Но коллектор — это тонкая труба, изготовленная из металла с высокой теплопроводностью, поэтому тепловые потери в самом коллекторе минимальны. Следовательно, эффективность воздушного коллектора будет зависеть от:

  1. Активной площади коллектора (той, которая подвергается воздействию солнечных лучей).
  2. Количества коллекторных труб.
  3. Расположения коллекторов относительно главного направления лучей.
  4. Длины и сложности трассы транспортирования нагретого воздуха.

В случае самостоятельного обустройства воздушного коллекторного отопления измерить эффективность коллектора можно только при помощи высокотемпературного термометра. Далее (поскольку рискованно надеяться на самопроизвольное вытеснение разогретого воздуха с увеличенным объёмом в помещения) потребуется вентилятор. Поскольку система будет иметь разомкнутый контур, то собираемое коллектором в единицу тепло будет прямо пропорционально разнице температур и теплоёмкости воздуха времени. Умножив это значение на продолжительность работы коллектора и пренебрегая потерями излучения от скользящего действия лучей, получим суммарное значение плотности теплового потока. Сравнив его с номинальным (1 кВт), выясним эффективность работы коллектора.

Теперь всё, что нам нужно – это пиранометр для проверки интенсивности солнечного света. Наличие этого прибора избавит от трудоёмких измерений эффективности коллектора в различных погодных условиях. Наиболее удобны пиранометры типа ICB200-03, которые можно приобрести или арендовать.

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Воздушный коллектор

Воздушный коллектор является одной из самых успешных разработок. Но солнечные батареи воздушного типа встречаются очень редко. Такие устройства не пригодны для отопления дома или горячего водоснабжения. Их применяют для кондиционирования воздуха. Теплоносителем является кислород, который нагревается под воздействием солнечной энергии. Солнечные батареи данного типа идентифицируются с ребристой стальной панелью, выкрашенной в темный оттенок. Принцип действия данного устройства представляет собой натуральную или автоматическую подачу кислорода в частные дома. Кислород при помощи солнечных излучений прогревается под панелью, создавая при этом кондиционирование воздуха.

Разрешено устанавливать воздушный коллектор можно в частные дома, коммерческие помещения.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора. Для солнечных коллекторов есть несколько важных характеристики:

Для солнечных коллекторов есть несколько важных характеристики:

  • коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
  • коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
  • общая и апертурная площадь;
  • КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Устройство коллектора и принцип действия

Непосредственная функция коллектора в системе водоснабжения — распределение одного водяного потока на несколько одинаковых по давлению потоков.

В продаже есть гребенки с двумя, тремя и четырьмя выходами. При необходимости  большего количества ответвлений, распределители соединяются между собой. Таким образом собирается коллектор водоснабжения на необходимое количество отводов.

Коллектор подключается непосредственно к стояку. На двух противоположных сторонах устройства предусмотрено резьбовое соединение (с одной стороны внутренняя резьба, с другой — наружная) для подключения к магистрали и соединения гребёнок между собой.

На свободный конец коллектора устанавливается заглушка или дополнительный сантехнический прибор, например, мембранный гаситель гидроударов.

Диаметр вводного отверстия на 20-40% больше, чем выходных. Например, на стандартном коллекторе, для монтажа водопровода в квартире, диаметр вводного отверстия —  3/4 дюйма, выходных — 1/2 дюйма.

1. Коллектор с вентилями.2. Коллектор с шаровыми кранами.

На выходных отверстиях могут быть установлены как шаровые краны, так и вентиля, позволяющие не только открывать и закрывать водяной поток, но и регулировать мощность потока на этом участке.

Подбираем радиаторы

Наибольшим спросом в последнее время пользуются алюминиевые и биметаллические радиаторы. Среди их характеристик – улучшенная теплоотдача, а также долговечность (у биметаллических устройств она больше)

Стальные приборы заметно проигрывают по всем фронтам, а вот на чугунные изделия вполне можно обратить внимание. Батареи из чугуна помимо теплоотдачи отличаются еще и устойчивостью к коррозии.

В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена. Иногда устанавливают батареи в полу, что очень оригинально и красиво.  Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.

Чтобы установить теплый пол и радиаторы на одном коллекторе в квартире с централизованным отоплением, выбор стоит делать между чугунными и биметаллическими изделиями. Только они отличаются достаточной прочностью и долговечностью, чтобы успешно работать под воздействием высокого давления и возможных гидроударов, а также при контакте с агрессивной средой теплоносителя.

Лучше всего, конечно, будет приобрести все-таки биметаллические радиаторы. Ведущие производители Европы: Sira, Global Style, Radena, Regulus-system. Их стоимость вполне приемлема для потребителя

Если рассматривать российские бренды, то внимание стоит обратить на фирму Rifar, в частности, на радиаторы модели Rifar Monolit. По качеству и свойствам эти изделия вполне на уровне с европейскими аналогами, но намного дешевле.

Преимущества и недостатки отопления на солнечных батареях

Солнечный обогреватель для дома любого типа обладают следующими достоинствами:

  • автономность системы – вы перестанете зависеть от коммунальных служб и их расценок;
  • несмотря на высокую цену оборудования, общая эксплуатационная стоимость будет уменьшаться с каждым годом;
  • бесшумность;
  • длительный срок службы;
  • экологическая безопасность выделяемой энергии;
  • эксплуатация в различных климатических условиях: ветер, дождь, снег;
  • способность накапливать полученную энергию.

Недостатки:

  • КПД использования резко снижается при сильном нагреве фотоэлементов, поэтому желательна установка дополнительных систем охлаждения.
  • Внешнюю поверхность панелей нужно регулярно очищать от загрязнений и пыли.
  • Наличие ядовитых веществ в составе фотоэлементов. Во время эксплуатации они никак не влияют на чистоту выделяемой энергии, но требуют безопасной утилизации.
  • После 25–30 лет активного использования производительность панелей падает минимум на 10 %.
  • Эффективность батарей напрямую зависит от погодных условий, поэтому они нуждаются в оснащении дополнительными системами сохранения энергии.

Разновидности солнечных коллекторов

В зависимости от конструкции они бывают плоскими или трубчатыми. По назначению классифицируются на модели для отопления и горячего водоснабжения или подогрева воды в бассейнах.

Но, нельзя сказать, что солнечный коллектор способен полностью закрыть вопрос отопления. Это скорее дополнение к штатной отопительной системы.

По принципу работы бывают:

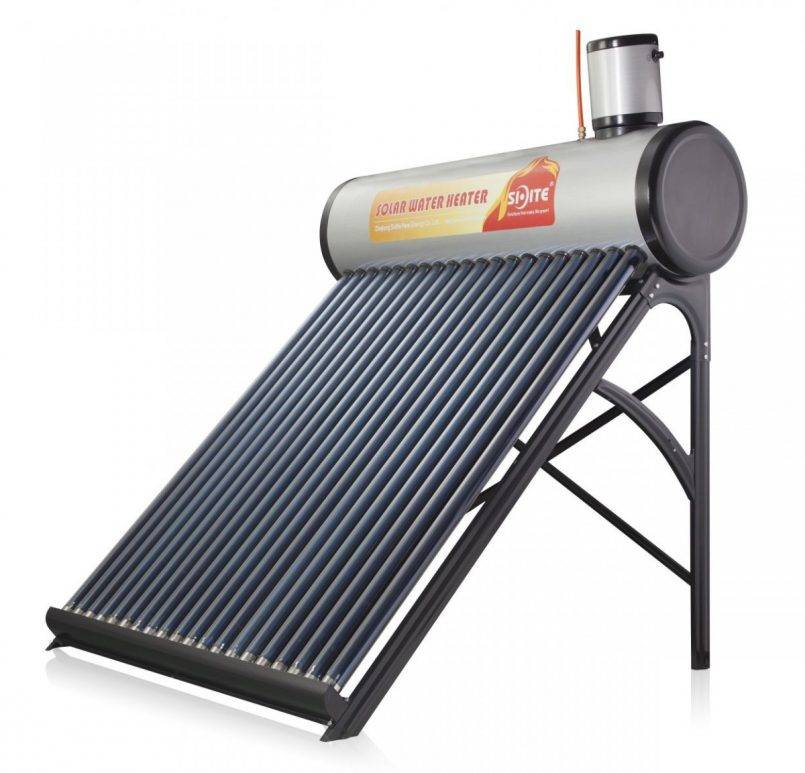

  • самотечные. Полностью автономны, не требуют электропитания;
  • с циркуляционным насосом. Требуют подключения к электросети. Обычно используются для отопления.

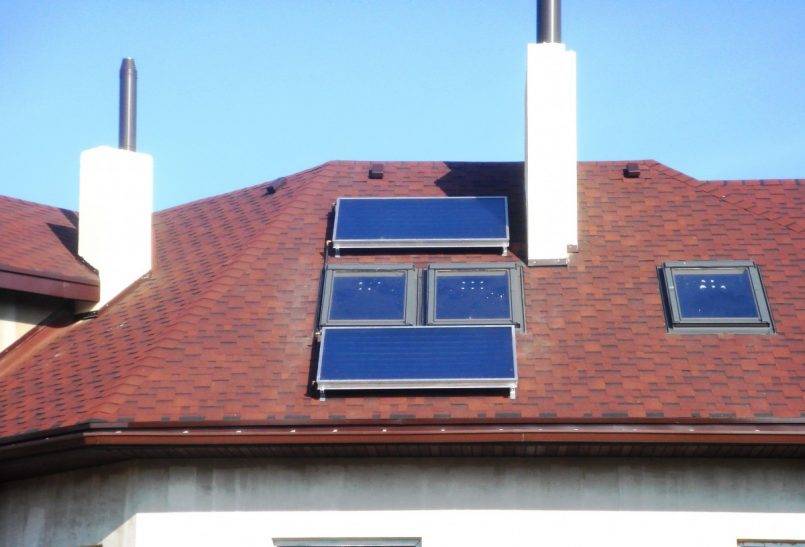

На фото солнечных коллекторов можно наглядно ознакомиться с внешним видом, конструкцией и особенностями монтажа таких систем.

Также существуют коллекторы для использования круглый год и только в теплое время. Первые летом полностью отвечают за ГВС, а зимой выступают в качестве дополнения к существующему отоплению для экономии.

Сезонные модели рассчитаны на эксплуатацию только в теплую пору.

Солнечное отопление

Суть процесса сводится к поглощению тепловой энергии солнца и передаче его теплоносителю, который, в свою очередь, должен быть перемещен в отопительную систему дома и передать тепло воздуху в помещениях. Учитывая, насколько сильно нагревается оставленная в открытой посуде в полдень вода, ничего сверхъестественного процесс собой не представляет.

К сожалению, наибольшую эффективность такая система будет иметь в период максимальной активности светила, то есть, в период с мая-месяца по август, когда солнечный день имеет наибольшую продолжительность и выпадает наименьшее количество осадков. В зимне-осенний период, когда возникает надобность в отоплении, картина выглядит иначе.

Короткий солнечный день уже ограничивает срок использования гелиоустройства. В пасмурные дни применить ни коллектор, ни батарею не удастся. Поэтому использовать солнечное отопление в качестве основного не представляется возможным. Однако как альтернативный источник тепла зимой, и горячей воды летом, система вполне эффективна.

Изготовление солнечного коллектора для обогрева комнаты

Второй вариант конструкции коллектора имеет размеры 150 х 100 X10 см. Тепловая мощность такого солнечного коллектора для дома — 800 Вт.

Хотя эта мощность и невелика, но ее вполне должно хватить для обогрева комнаты площадью 12-14 м2. Однако после захода солнца данная установка не может работать, поскольку у нее нет специального заполнителя, который аккумулировал бы тепло.

Чтобы обогреть большую площадь, потребуется сделать несколько таких коллекторов, причем работать они могут вместе или независимо друг от друга. Для совместной работы их нужно параллельно соединить между собой.

При изготовлении корпуса солнечного коллектора используют кровельное железо. Внешне конструкция этого изделия напоминает корыто. Внутреннюю поверхность коллектора нужно покрасить в черный цвет и установить внутри корпуса два стержня. На них далее необходимо надеть пластины-жалюзи. Их также можно вырезать из кровельного железа и покрасить черной эмалью.

Работать коллектор будет по следующей схеме; воздух из помещения по гибкому рукаву вентилятором будет подаваться внутрь коллектора, здесь, обтекая пластины, он начнет нагреваться.

Для большей эффективности установки рекомендуется делать переднюю часть коллектора с двойным остеклением, а корпус утеплять теплоизоляционными матами.

Как делают укладку тёплых полов

Этапы укладки тёплых полов, когда контуры закрывают бетонной стяжкой:

  • Определяют место для установки коллектора. Его прячут в коробку, которая монтируется на стену. Коллектор размещают в таком месте, чтобы расстояние труб до каждой отапливаемой комнаты было одинаковым. Если получится, то можно поставить поближе к самым массивным отопительным контурам. Среди главных условий установки коллектора — это его возвышение над поверхностью пола, чтобы не допустить воздушных пробок.
  • Далее укладывают теплоизолирующий слой и закрепляют демпферную ленту по кругу. Утеплитель кладут так, чтобы стыки были перекрыты. При ошибках, когда плиты не получилось обрезать правильно, и есть щели, их заделывают с помощью монтажной пены. Не успевшая застыть пена выступит в качестве хорошего клея для слоёв утеплителя.

  • Устанавливают армирующую сетку. Когда теплоизоляторами выступают маты, армирующая сетка не нужна.
  • Выполняют раскладку водяного контура пола. Способы разные: в виде спирали, петлёй, змейкой. Выдерживают расстояния: от трубы до ближайшей стены не меньше 8 см, между трубами от 10 см до 40 см. Трубы прикрепляют к арматурной сетке с помощью пластиковых хомутов. Нужно следить за тем, чтобы диаметр труб не уменьшался в местах креплений, иначе при нагревании контур деформируется. Крепёжные хомуты располагают на расстоянии одного метра. Повороты трубы выполняют, соблюдая минимально допустимый радиус.
  • Уложенные трубы подключают к коллектору. При этом используют евроконусную систему либо обжимные фитинги. Начало водяного пола подсоединяют к подающему патрубку коллектора, конечную трубу — к возвратному патрубку. На часть трубы, где находится шов, одевают гофру.
  • Проверяют контур. В него подают воду, выдерживая давление в 6 бар. Оставляют не менее чем на сутки. Затем осматривают на предмет протечек и деформации.

Только убедившись в том, что контур сделан удачно, можно приступать заливать сверху бетонную стяжку. Воду при этом из контура сливать нельзя, она должна оставаться под рабочим давлением.
