Автономная система водоснабжения частного дома

Преимущества и недостатки ТА

Габариты ТА впечатляют

Начнем с преимуществ, которые дает использование бака аккумулятора для гвс и отопления:

стабильность температуры в контуре;
экономия топлива;
сокращение количества загрузок топлива в котел;
нагреватель полностью реализует свой потенциал мощности;
возможность экономии, если в качестве нагревателя выступает электрический котел;
одновременное нагревание теплоносителя в контуре обогрева и горячей воды.

Не бывает ничего, что не имело бы своих недостатков. Так и с теплоаккумуляторами:

занимают много места;
дорого стоят;
нужен более мощный котел.

Все понимают, что каждое дело нужно делать хорошо и качественно, желательно придерживаясь всех правил. На практике, к сожалению, это не всегда возможно. Тут нужно считать деньги, ведь всё всегда упирается именно в них. Применение буферных емкостей действительно помогает сократить расходы на топливо и стабилизировать температуру в контуре. При этом изначально нужно будет купить в два раза мощнее котел, который, естественно, дороже, и купить сам теплоаккумулятор, что тоже недёшево. Можно совершать покупки постепенно, сначала сделать контур без накопительного резервуара, а потом со временем докупить его, если желание не пропадет. При этом нужно будет немного подкорректировать схему разводки труб отопления .

Интересное по теме:

Есть ли вред для здоровья от теплых полов
Как выбрать трубы отопления
Как подключить электрокотел
Полиэтиленовые, полиуретановые, полимерные, п.

Буферный бак аккумулятор накопительный для отопления

Обеспечить экономию топлива для обогрева теплоносителя в современных системах способен установленный в контуре буферный бак аккумулятор для отопления. Его применяют как в твердотопливных системах, так и при обогреве с помощью газа или на электрическом обогреве.

Аккумулирующая емкость для отопления способна осуществлять генерацию полученной тепловой энергии, которая впоследствии возвращается для использования в обогреве воды или в применении ее снова для отопления помещения. Во внутренней полости располагаются специальные баки-резервуары, габариты которых зависят от конкретной модели изделия.

Источники тепла

Отопление и горячее водоснабжение частного дома могут использовать общий или разные источники тепла. Давайте начнем с анализа экономической эффективности разных способов нагрева воды (проще говоря, выясним, во сколько обойдется киловатт-час тепла при разных способах его получения).

Экономичность

Тип котла	Цена киловатт-часа
Электрический	3-5 рублей в зависимости от региональных тарифов
Дизельный	3,5-4 рубля
Газовый с питанием от газгольдера	2,4-3 рубля
Угольный, пеллетный	1,4-2 рубля в зависимости от местных цен на топливо
Дровяной	1,1-1,3 рубля
Газовый с питанием от магистрали	0,7-0,8 рубля

Если на вашей улице есть газ, другие источники тепла можно не искать

Бойлер косвенного нагрева использует тепловую энергию теплоносителя системы отопления

Автономность

В идеале водоснабжение и отопление частного дома должны быть не только экономичными. Они еще и должны требовать как можно меньше внимания со стороны владельца, по возможности поддерживая оптимальную температуру воздуха и водопроводной воды в полностью автоматическом режиме.

По этому параметру источники тепла распределяются в другом порядке:

Электрокотлы работают автономно неограниченно долго, не требуют монтажа дымоходов и могут подключаться к выносным термодатчикам. Кроме того, они могут гибко менять мощность без потери КПД: коэффициент полезного действия любого электроприбора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. При установке котла в отапливаемом помещении рассеянное тепло используется для его обогрева;

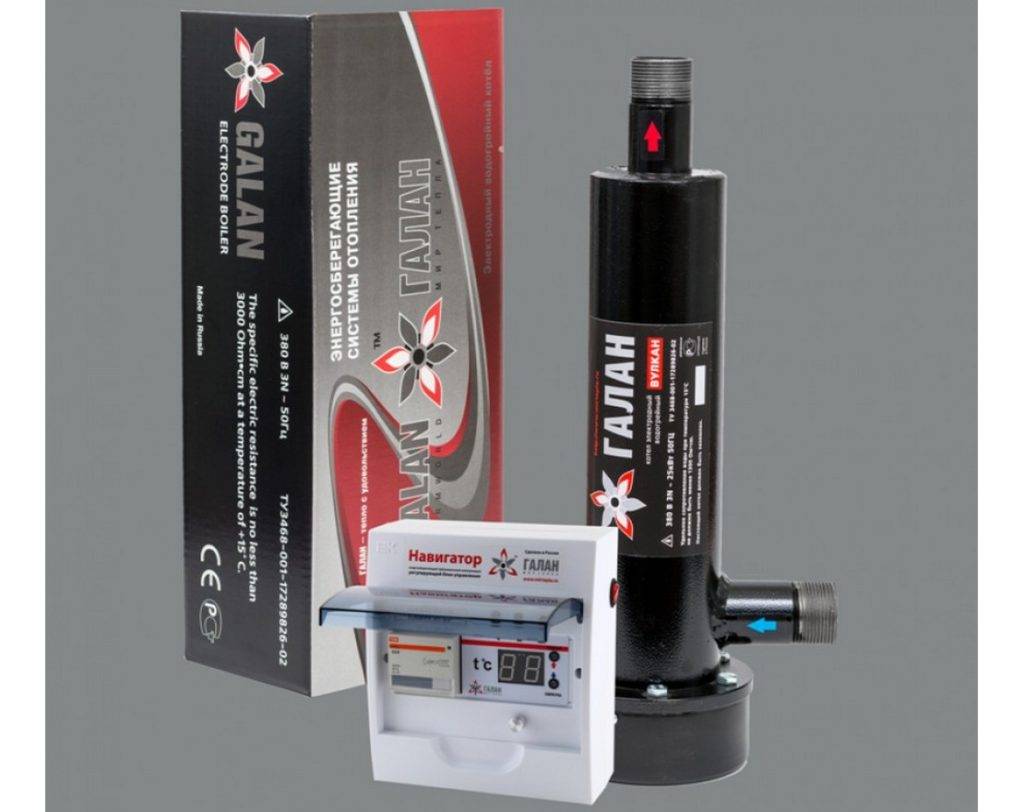

Электрокотел: включил и забыл

Электродные и индукционные котлы имеют ряд преимуществ перед ТЭНовыми, но экономичность в их число не входит

Газовое, отопительное и водогрейное оборудование требует отвода продуктов сгорания. В остальном, автономностью и удобством пользования оно не уступает электрокотлам;
Дизельный котел работает до тех пор, пока в его баке есть топливо. К минусам стоит отнести сильный шум горелки и запах соляры;

Дизельная котельная: существенная часть объема помещения занята топливными баками

Автоматические угольные и пеллетные котлы работают автономно 7-10 дней в зависимости от объема топливного бункера;
Дровяные и классические угольные котлы нуждаются в растопке каждые 6-8 часов.

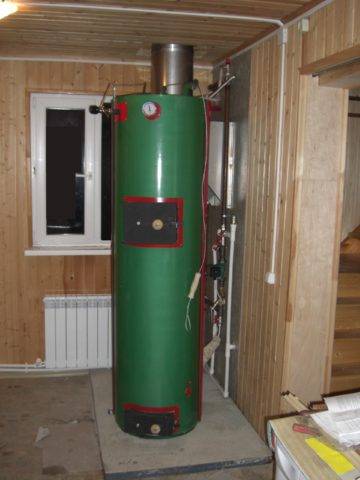

Твердотопливный пиролизный котел верхнего горения

Выводы

Магистральный газ — наиболее практичный источник тепла. Он сочетает дешевизну с удобством эксплуатации оборудования;
Если у вас есть газовое отопление — горячее водоснабжение индивидуального дома проще всего реализовать на том же газе (установкой двухконтурного котла или бойлера косвенного нагрева);

Двухконтурный газовый котел обеспечит дом дешевым отоплением и горячей водой

В отсутствие газа отопление и горячее водоснабжение домов автоматическими угольными и пеллетными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;

Горячее водоснабжение и отопление дачных домов обычно организуются классическими дровяными и угольными котлами. Они сочетают экономичность с дешевизной. Увы, ценой частых растопок.

Классический дровяной котел в дачном доме

Финансовые инструменты

В РФ действует большое количество Федеральных и региональных целевых программ напрямую или косвенно направленных на модернизацию системы водопроводно-канализационного хозяйства.

Программа «Чистая вода» на 2011 — 2017 годы
Программа «Жилище» на 2011 — 2015 годы
Подпрограмма «Модернизация объектов коммунальной инфраструктуры»
Программа «Развитие водохозяйственного комплекса Российской Федерации в 2012-2020 годах»
Прочие федеральные и региональные программы.

Также в данный момент на территории Российской Федерации активно работают европейские финансовые корпорации и банки, так например по объектам связанным со снижением негативного воздействия на экологическое состояние водных ресурсов возможно привлечение льготных европейских кредитов и безвозмездных грантов таких международных финансовых организаций как НЕФКО и ЕБРР, а также европейских экологических фондов типа NDEP, активно развивается программы приграничного сотрудничества, европейские и уже российские банки внедряют программы льготного кредитования и лизинговые договора по проектам модернизации производства направленным на снижение энерго-затрат.

Законодательство Российской Федерации при соответствующем обосновании позволяет временно прекратить наложения штрафных санкций за нарушения природоохранного и санитарного законодательства Российской Федерации и направить эти средства на модернизацию технологических процессов.

При совместном, всестороннем анализе всех финансовых инструментов с учетом их целевых показателей, а также объединенного, в масштабах муниципальных районов подхода при рассмотрении проблематики объектов ВКХ возможно построение комплексной инвестиционной программы модернизации объектов ВКХ, которая позволила бы адресно распределить финансирование по программам между «Объектами ВКХ» и выполнить все условия Целевых программ: обеспечить исполнение требуемых целевых показателей, оптимизировать финансовую нагрузку на муниципальный и областной бюджет, а самое главное обеспечить население качественными услугами в области ВКХ и дать значительный импульс для развития сельского хозяйства и производства. Концепцию Схемы распределения Программ смотри выше.

Материалы

Какими материалами лучше монтировать отопление частного дома, горячее водоснабжение и разводку холодной воды?

Условия эксплуатации

Отопление и водоснабжение дома с автономным нагревом воды эксплуатируются в тепличных с точки зрения нагрузок условиях:

Давление в контуре ГВС равно давлению в магистрали холодного водоснабжения и обычно варьируется от 2 до 6-7 кгс/см2;
В системе отопления давление еще ниже — 1,5 — 2,5 атмосферы;

Типичное давление в автономном отопительном контуре

Гидроударов нет, и при минимальной вменяемости владельца дома быть не может;
Как и отопление дома, водоснабжение не нагревается свыше 75 градусов.

Выводы? И трубы, и отопительные приборы можно подбирать без учета запаса прочности на случай форс-мажорных обстоятельств, ориентируясь только на штатные параметры работы.

Трубы

Какими трубами лучше монтировать водоснабжение — отопление дома своими руками?

С точки зрения автора, наилучший выбор — полипропилен. На холодной воде используются трубы без армирования с рабочим давлением PN 10 и выше, на ГВС и отоплении — армированные алюминием или фиброй с номинальным давлением PN 20 — PN 25.

Водоснабжение — отопление в доме из бруса смонтировано полипропиленовыми трубами

Фото наглядно демонстрирует удлинение полипропиленовой трубы без армирования при нагреве

Как сделать водоснабжение и отопление дома из полипропиленовых труб (см. Монтаж системы водоснабжения из полипропиленновых труб)? Они соединяются низкотемпературной пайкой с помощью паяльника с тефлоновыми насадками.

Инструкция по монтажу соединения довольно проста:

Установите насадку соответствующего трубе размера;
Разогрейте паяльник до рабочих 260 градусов;
Если используете армированную алюминием трубу — зачистите армирование в области пайки шейвером. Зачистка позволит фитингу свариться с внутренней полимерной оболочкой трубы и исключит ее расслоение из-за коррозии алюминия;

Зачистка шейвером алюминиевого армирования

Наденьте фитинг на насадку и одновременно вставьте в нее с другой стороны трубу;
Через 5 секунд (для диаметра 16-20 мм) снимите детали с насадки, соедините их поступательным движением и зафиксируйте;
Как только расплав пластика схватится — можно переходить к следующему соединению.

Монтаж фитингового соединения на полипропилене

Отопительные приборы

В качестве отопительных приборов мы рекомендуем использовать алюминиевые секционные радиаторы. Они совмещают великолепную теплоотдачу на секцию (при стандартном размере в 500 мм по осям коллекторов — до 205 ватт) с очень демократичной стоимостью (от 240 рублей).

Эти недорогие отопительные приборы обладают великолепной теплоотдачей

Схема подачи воды в частный дом, проектирование водоснабжения

Монтаж водоснабжения частного дома начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.

Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.

Гидроаккумуляторы для автономного водоснабжения частного домаИсточник b-a.eu

Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.

Какие факторы надо учитывать при проектировании

Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.

Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.

Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.

Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.

Схема автономного водоснабжения из колодцаИсточник pinterest.com

Схемы подключения

Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.

Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.

Схема водоснабжения: однотрубная и через коллекторИсточник stroyobzor.info

Горячее водоснабжение

Нагревание воды не вызовет никаких проблем, когда все работы по монтажу завершены и насос работает исправно.

Воспользуемся одним из вариантов монтажа:

Устанавливаем газовый котел с двумя контурами – для обогрева воды и системы отопления;
Монтируем газовый или электрический котел с установленным бойлером;
Используем водонагреватель, работающий от бытовой сети с накопительным принципом работы;
Применяем проточные нагреватели.

Копаем траншеи на такую глубину, чтобы водопроводные и канализационные трубы после укладки не промерзали (до 1000 мм). Наружные коммуникации, контактирующие с улицей – утепляем. Следим за тем, чтобы все соединения были герметичны, нигде не протекало.

Создание системы водопровода – не сложная задача. Можно пойти как легким путем – подключиться к центральной магистрали, так и создать полноценную автономную систему и не терпеть бытовых неудобств.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Редуктор

Наиболее распространенный вид регуляторов давления воды — недорогие и весьма отказоустойчивые поршневые редукторы. Они работают за счет разницы в площади поршня и запирающего воду клапана: усилие, с которым давит на них вода, прямо пропорционально этой площади.

Поршневой редуктор с манометром

За регулировку рабочего давления поршневого редуктора отвечает винт, скрывающийся под пластиковой или латунной крышкой на одном из торцов устройства. Поворот винта по часовой стрелке увеличивает давление на выходе редуктора, поворот против часовой стрелки — уменьшает.

Типичный диапазон настройки — от 1 до 4,5-6 атмосфер, средняя цена редуктора диаметром 1/2 дюйма —1,2-2 тысячи рублей.

Подключение к централизованным сетям

Централизованные сети имеют ряд преимуществ. Не нужно заботиться о насосах и устраивать насосную станцию, не требуется устраивать громоздкий накопительный бак, о чистоте и напоре подаваемой воды должна заботиться организация, предоставляющая услуги подключения водопровода для к частным домам и объектам.

Но это в идеальном варианте. Часто бывает, что напор воды недостаточен, вода загрязнена ржавчиной, требуются деньги на ремонт водопровода и приходят дополнительные счета. Кроме того, за воду, предоставляемую централизованно, обязательно придется платить по счетчику.

Зато не нужно копать колодец, траншеи и прочее. Отправляется заявка, получается разрешение на подключение и в течение нескольких дней спецтехникой прокапывается траншея для трубы водоснабжения, прокладывается труба, ставятся счетчики.

Выбор типа подключения определяется индивидуально. Если в вашей водонапорной сети вода поступает без перебоев, перепадов давления, загрязнений, то проще подключиться к централизованной сети.

Но при слабом давлении, гидравлических ударах и загрязнениях, вам придется устанавливать оборудование по регулировке напора воды, накопительные баки, мощные системы очистки. В этом случае логичнее замкнуть собственную систему на собственный источник водоснабжения.

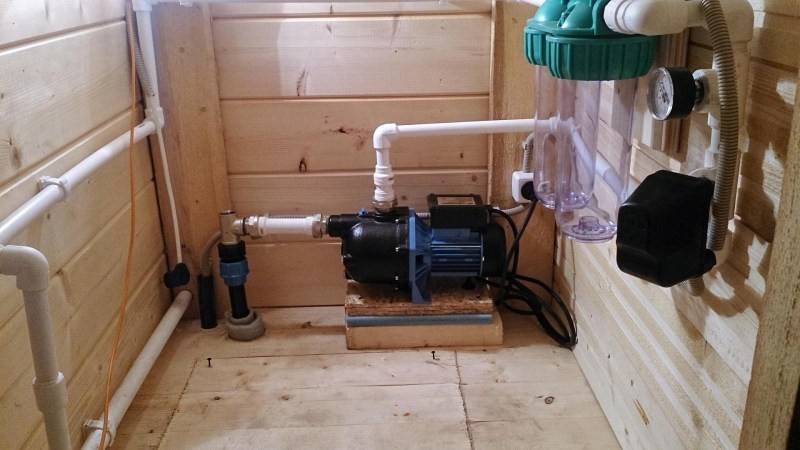

Схема подключения и установка насосной станции для дома

Сегодня для комфортного проживания в загородном доме необходимо организовать бесперебойное водоснабжение, ведь помимо обычных кранов с водой в коттеджах используется бытовая техника, которой необходима автоматическая подача воды. Для обеспечения автономного бесперебойного водоснабжения частного дома недостаточно выкопать колодец или обустроить скважину. Для откачки воды с недр гидротехнического сооружения и подачи её в дом необходимо купить и установить насосный агрегат. Лучше использовать полностью автоматизированную насосную станцию. Если установку подобного оборудования вы будете производить своими руками, то вам понадобится схема подключения насосной станции. А правильно выполнить сборку и монтаж подобной установки поможет видео, предложенное в конце статьи.

Типы систем водоотведения

Забирая воду из непосредственного источника, надо не забывать, что использованную воду нужно куда-то отвести. Нынче существует три типа системы водоотведения:

Городская или местная канализационная сеть;
Индивидуальные либо локальные очистные сооружения с последующим сбросом на рельеф либо в водоем;
Накопительные резервуары с дальнейшим вывозом ассенизационными машинами.

При непосредственном обустройстве коттеджных поселков часто приходится иметь дело именно с локальными очистными сооружениями, под них отводится определенный участок, согласовывается сброс. В виде очистных сооружений в таком случае применяются станции глубокой очистки, которые способствуют очищению воды аэробными бактериями (ил активный).

Активный ил используется в виде окислителя органических соединений. Суть глубокой очистки заключается в удалении взвешенных частиц из сточной воды, окислении органических соединений, удалении азота и фосфора. В момент сброса воды на рельеф и в водоем производится дезинфекция. Производительность станции определяет суточный прием стоков. Стоит отметить, что от одного коттеджа возможно сбросить 1-1,5 м³ стоков.

Осуществление приема стоков очистными сооружениями невозможно без канализационной сети, которую разделяют на внутриквартальную (коллектор), местную (территория коттеджа).

Желательно, чтобы вся канализационная сеть проектировалась самотечной, от дома и до канализационной насосной станции очистных сооружений. На поворотах, узлах и с целью контроля на канализационной сети устанавливаются колодцы. Если невозможно обеспечить уклон для самотечного водоотведения на определенных участках может применяться напорная ветка. С целью сбора, перекачивания стоков в самом начале напорной ветки монтируют насосный колодец.

Вода от жилого дома может подаваться в канализационный колодец по напорной ветке. Чтобы обеспечить напорное канализование от каждого отдельного дома, используются компактные насосные станции, которые устанавливаются непосредственно в подвальном помещении, либо обеспечивается насосный колодец на самом выпуске от того или иного дома.

Таким образом, водоснабжение и водоотведение являются незаменимыми коммунальными услугами. Система водоотведения способствует поддержанию необходимых санитарных норм в том или ином населенном пункте. Ведь водоотведение – это залог чистоты и важный элемент нашей современной жизни, как в городе, так и в загородных условиях.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.
