История создания штангенциркуля и интересные факты про него

Советы по выбору

Приобретение любого измерительного инструмента – дело очень важное и ответственное, поэтому к его выбору нужно подходить с особой тщательностью

Первое, на что нужно обратить внимание при покупке прибора – это класс точности и условия, в которых инструмент предполагается использовать

При покупке штангенциркуля, предназначенного для тонких ювелирных работ, лучше остановиться на коротких миниатюрных образцах длиной 12-15 см. Ими гораздо удобнее выполнять замеры небольших предметов, не боясь повредить их поверхности.

Если же на первом месте стоит удобство выполняемых работ, а также скорость измерений, то лучше остановить свой выбор на электронно-цифровой или циферблатно-стрелочной модели. Что касается класса точности, то для бытового применения вполне достаточно прибора с отсчётом 0.1 мм, а для профессиональных образцов требуется куда более высокая точность: шкала отсчёта на таких приборах должна иметь шаг 0.05, 0.02 и даже 0.01 мм.

Следующим важным критерием станет выбор производителя. Специалисты рекомендуют приобретать продукцию известных торговых марок, что будет выступать гарантом надёжности, точности и высокого качества измерительных приборов. Если замеры планируется производить в сложных внешних условиях, лучше приобрести прибор, на котором шкала будет выгравирована на металле, а не нарисована краской. Лучшими профессиональными моделями считаются немецкие, японские и швейцарские образцы, которые в принципе не могут быть дешёвыми. Зато такой штангенциркуль прослужит не один десяток лет и достанется в наследство внукам.

Во время покупки следует проверить наличие сопроводительной документации с указанием класса точности и марки стали, а также убедиться в отсутствии люфта между неподвижными и подвижными частями. Кроме того, нулевые отметки обеих шкал при плотно сведённых губках должны обязательно совпадать. В случае некорректной работы инструмента, слишком тугого или, напротив, лёгкого хода измерительной рамки и губок, а также при наличии дефектов и повреждений от покупки прибора следует отказаться.

Как пользоваться штангенциркулем, смотрите далее.

Самый большой орган в мире

Концертный зал Бордуок в Атлантик-Сити (США) славится тем, что его главный орган считается самым большим в мире. Инструмент построен в 1932 году и насчитывает 33 112 труб. На расстоянии одного метра от его труб громкость звука может достигать 120 дБ – достаточно, чтобы почувствовать боль в ушах.

Чтобы нагнетать в трубы воздушный поток со скоростью 1050 кубометров в минуту, в органе используется электрическая система мощностью 600 лошадиных сил. Столь высокая громкость позволительна для концертного зала, в котором в дни представлений могут собираться до 42 000 человек.

В 1944 году  ураган нанес значительный ущерб концертному залу Бордуок и самому органу. Последний раз его использовали в 1973 году, после чего на долгое время орган был законсервирован. В 1988 году начался долгий период реставрации. Лишь в 2013 году орган вновь зазвучал перед зрителями. Однако реставрация части труб самого большого музыкального инструмента в мире продолжается по сей день.

Для справки: самый большой орган России находится в Кафедральном соборе г. Калининграда (90 регистров, 4 мануала, 6,5 тысячи труб).

Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

  1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
  2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
  3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
  4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
  5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Принцип работы и эксплуатации

Устройство обладает принципом работы, который основывается на применении цифрового нониуса. Для этого используется кодер и емкостная матрица. Если говорить простыми словами, то в приборе установлена пара обычных конденсаторов, которые активизируются поочередно. Верхняя пластинка при этом выполняет функции общего электрода. Для формирования емкостного массива в штангенциркуле электронном применяется несколько пластинок, что позволяет точно определять все движения встроенного датчика. Ползунок применяется как роток. Статор находится в линейке из металла.

Отрезок, который отделяет положение на упоре в плоскость измеряющейся детали, считается ее размером.

Принцип эксплуатации этого прибора аналогичен схеме применения механического прибора. Если нужно узнать внутренние размеры, то губки штангенциркуля нужно вставить в отверстие детали, а затем их максимально развести, пока они не упрутся в стенки. Результаты измерения мгновенно отобразятся на дисплее.

Если требуется измерить глубину, то торец нужно упереть в одном конце элемента, служащем началом отсчета, а глубинный стержень, выходящий из торца, нужно до упора погрузить на дно.

При измерении внешних габаритов, соответствующие губки нужно сначала развести на определенную длину, после чего расположить заготовку между ними и свести. Значение, полученное при этом, будет соответствовать размеру.

При себе рекомендуется постоянно иметь запасные источники питания, чтобы не возникло неприятных ситуаций. Цифровой прибор желательно хранить в специальной упаковке, которая также применяется и для транспортировки инструмента. Старайтесь избегать мест с повышенным уровнем влажности, а при работе в таких помещениях устройство следует периодически протирать мягкой тканью. Чтобы продлить срок службы батарейки, подсветку лучше отключать в тех ситуациях, когда в ней нет никакой необходимости.

Что касается производителей, то среди них следует выделить следующих:

  • Микротех (Украина);
  • Interpool (КНР);
  • UKC (Китай);
  • Miol (Китай);
  • Came To (Корея);
  • Digital (Корея).

В заключение стоит отметить, что в любом случае цифровой штангенциркуль способен составить очень достойную конкуренцию своему механическому аналогу. У него есть абсолютно все шансы, чтобы стать очень полезным инструментом в арсенале не только домашнего мастера, но и опытного профессионала.

  • https://www.ixbt.com/live/instruments/cifrovoy-elektronnyy-shtangencirkul-horoshiy-pomoschnik-pri-chastyh-izmereniyah.html
  • https://stroy-podskazka.ru/shtangencirkul/elektronnye/
  • https://tokar.guru/instrumenty/cifrovoy-shtangencirkul-princip-raboty-osobennosti-konstrukcii.html

Модификации штангенциркулей, как правильно измерять

По способу снятия показаний, существуют следующие разновидности инструмента:

Штангенциркуль с нониусом

Нониусом называется дополнительная шкала, перемещение которой вдоль основной, увеличивает точность измерения до 0,05 мм (поз. 7).

Все измерения происходят механическим способом. Оператор согласно инструкции и класса точности, вычисляет показания, совмещая основную шкалу и разметку нониуса. Пример для снятия показаний штангенциркулем с классом точности 0,1 мм.

Единицы миллиметров определяем до нулевой отметки шкалы нониуса. Затем находим совмещение ближайшей к началу шкалы миллиметровой отметки и риски на вспомогательной шкале.

Пример для снятия показаний прибора с классом точности 0,05 мм.

Единицы миллиметров считываются так же, как в предыдущем примере. После запятой в расстоянии будет двузначное число (сотые доли миллиметра с точностью 0,05).

Для более точного позиционирования, подвижную измерительную рамку часто оснащают подстроечным винтом. Это позволяет плавно подводить губки к измеряемой детали. Особенно актуально такое дополнение при измерении мягких предметов.

Штангенциркуль с круговой шкалой

Так же, как и нонинус – относится к механическим измерительным инструментам.

Такой инструмент облегчает считывание значений, что существенно экономит время. Нет необходимости совмещения рисок и вычисления истинного значения. Измерение штангенциркулем с круговой шкалой, доступно для работы с точными инструментами людям со слабым зрением.

Значение целых миллиметров, по прежнему считываются с основной линейной шкалы. А вот десятые (или сотые доли) – отображаются на стрелочном приборе.

Технически инструмент не очень сложный, что благоприятно сказывается на его стоимости. По штанге перемещается ролик, связанный со стрелкой. Механизм имеет возможность фиксации стрелки, для сохранения значения после проведения измерения.

Цифровая индикация

Измерение производится механическим путем, а вот считывание информации – представлено в цифровом виде.

Вместо подвижной измерительной рамки, по штанге перемещается корпус с электронным модулем. Все перемещения, с точностью, указанной в спецификации – отображаются на жидкокристаллическом дисплее.

Одна деталь принимается за эталон, затем производится обнуление штангенциркуля. Вторая деталь измеряется относительно эталона.

Считывание показаний в реальном времени, моментальное восприятие. Пожалуй, самый удобный вариант исполнения. Более продвинутые (и соответственно дорогие) модели, оснащены памятью последнего результата измерения.

Приборная погрешность не зависит от способа представления информации. Если пара «колесико-штанга» имеют точное сочленение, и качественно изготовлены – можно не беспокоится за точность. Высокая погрешность может быть у дешевых китайских подделок. Если изделие произведено на профильном заводе – смело пользуйтесь.

Как пользоваться штангенциркулем

Первым делом инструмент проверяют – губки сводят вместе, а затем контролируют точность их смыкания. Не должно быть никаких просветов. Затем штангенциркуль берут в одну руку, деталь, которую будут исследовать, – в другую. Для того чтобы измерить внешний размер, нижние губки разводят и располагают между ними деталь. Затем губки сжимают, пока они не будут соприкасаться с поверхностями деталей. Затем следует проверить, как расположились губки. Точность размера будет высокой, когда они будут расположены на равном расстояния от детали. Затем при необходимости фиксируют винт. Далее деталь откладывают, а инструмент берут для получения результата.

Если штангенциркуль – разметочный, то его губками можно наносить необходимые размеры непосредственно на поверхности детали. Губки изготовлены из твердых сплавов, и ими можно сделать пометки на стали и похожих сплавах.

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Это интересно!Кстати, именно часто для измерения уровня износа тормозного диска необходимо прибегать к применению штангенциркуля.</span></p>

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале

Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю. Фото пример проведения измерений нониусным штангенциркулем показан ниже

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Это интересно!Чтобы измерить наружный диаметр трубы, а также кабеля (его сечение жил), сверла, болта, арматуры и прочих подобных заготовок, необходимо охватить губками инструмента измеряемую деталь. После этого произвести необходимые расчеты, определив точное значение размера.</span></p>

Определение слова «Циркуль» по БСЭ:

Циркуль — Циркуль (от лат. circulus — круг, окружность) инструмент для вычерчивания окружностей и их дуг, измерения длины отрезков и перенесения размеров, а также для изменения (кратного увеличения или уменьшения) масштаба снимаемых размеров. Различают следующие основные типы Ц.: разметочный, или делительный, — для снятия и перенесения линейных размеров. чертёжный, или круговой,-для вычерчивания окружностей диаметром до 300 мм. чертёжный Кронциркуль — для вычерчивания окружностей диаметром от 2 до 80 мм. чертёжный штангенциркуль (см. Штангенинструмент) — для вычерчивания окружностей диаметром свыше 300 мм. пропорциональный, позволяющий изменять масштаб снимаемых размеров (см. рис.). Судя по сохранившимся начерченным кругам, Ц. применялся ещё вавилонянами и ассирийцами. Железный Ц. найден в галльском кургане 1 в. н. э. на территории Франции. Много древнеримских бронзовых Ц. известно по находкам в Помпеях (1 в. н. э.). Среди них представлены уже все современные типы Ц.: наряду с простыми Ц. имеются Ц. с загнутыми концами для измерения внутреннего диаметра предметов, Ц. округлых очертаний (кронциркули) для измерения максимального диаметра, пропорциональные Ц. для кратного увеличения и уменьшения размеров. В Древней Руси был распространён циркульный орнамент из мелких правильных кружков на костяных предметах. Стальной циркульный резец для нанесения такого орнамента найден при раскопках в Новгороде. Циркули: а — разметочный. б — кронциркуль микрометрический. в — пропорциональный. г — чертёжный. д — кронциркуль падающий («балеринка»). е — штангенциркуль. Циркуль — Циркуль (лат. Circmus) созвездие Южного полушария неба, наиболее яркая звезда 3,2 визуальной звёздной величины. На территории СССР не видно. См. Звёздное небо.

Из чего состоит штангенциркуль

Основными составляющими штангенциркуля являются измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. Рассмотрим прибор внимательно.

В составе обычного штангенциркуля присутствуют элементы в виде:

  • штанг и подвижных частиц;
  • измерительной шкалы;
  • губки, с помощью которой проводятся внутренние измерения;
  • губки, которая позволяет проводить внешние измерения;
  • глубинометрической линейки;
  • нониуса;
  • зажимного механизма.

Схема штангенциркуля

Как видно из рисунка, главным измерительным элементом прибора является линейка, она выполняет роль штанги. Чаще всего её размер составляет 15 см. С одной стороны линейки расположены специальные зажимы, в виде губок.

Различают два варианта губок: внешние – 2, внутренние – 1

С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Нониусный штангенциркуль

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор, который, однако, обеспечивать высокую точность измерений.

Нониус – это дополнительная шкала для расчётов, которая позволяет измерять доли миллиметра, каждый шаг деления составляет 0,19 мм

Циферблатный штангенциркуль и его цифровые вариации

Для того чтобы упростить процесс измерения и легко снимать показания, в электронной версии штангенциркуля нониус заменяется циферблатным механизмом. Здесь не нужно присматриваться и высчитывать показания. Всё для вас сделает электроника. Вам останется только посмотреть на данные и записать их.

Электронный штангенциркуль используется для более точных и быстрых вычислений, к примеру, специалистами для отбраковки деталей

В свою очередь цифровой штангенциркуль может проводить самостоятельные измерения, необходимо лишь зафиксировать прибор в нужном положении.

Линейки и ластики

Для черчения лучше вооружиться линейками 3 видов:

  • длинными – от 50 до 100 см;
  • средними – 30 см;
  • короткими – от 10 до 20 см.

Такой набор позволяет делать любые чертежи. Если требуется прочертить линию длиной в 50 см, удобнее пользоваться длинной линейкой. И, наоборот, для отрезка в 2 см нет необходимости возиться с линейкой метрового размера. Покупайте пластиковые и металлические изделия. Деревянные могут быстро испортиться. Вмятины на рёбрах не позволят чертить ровные линии. Для построения кривых линий требуется лекало. Этот чертёжный инструмент выпускается с постоянной или переменной кривизной.

Изделия делают из следующих материалов:

  • пластмассы;
  • дерева;
  • металла.

Для изготовления лекала с переменной кривизной используется сталь. Выбирайте инструмент с презентабельным видом. Тогда он сможет долго прослужить вам.

Линейки для черчения

Чертёжный угольник пригодится, чтобы проводить вертикальные и наклонные линии. Его производят из дерева или пластмассы. Инструмент помогает строить углы в 90, 30 или 45 градусов. Удобно иметь 2 угольника: один с углами 90-45-45 градусов и 90-30-60 градусов. Любые углы можно построить при помощи транспортира.

Линейка

Второй главный инструмент чертёжника – линейка. Линейки также разделяются по назначению. Обыкновенные деревянные линейки прекрасно работают в паре с простым карандашом. Для туши нужны специальные линейки. Раньше выпускались деревянные линейки с пластмассовыми вставками. Чтобы расчертить металлическую заготовку нужна металлическая линейка.

Рейсшина

А вы видели линейку на колёсиках? Есть и такое изобретение, и называется оно – рейсшина. С помощью такой линейки чертят параллельные линии. Различные треугольники используют для черчения углов. Далее идут транспортиры, лекало – забавные фигурки, похожие на скрипичный ключ.

У линейки есть ещё одно замечательное свойство. Она может ограничивать длину линии. Наверное в этом основное отличие чертёжника от художника.

Самый простой набор для черчения

Полёт мысли чертёжника всегда можно измерить и ограничить.

Как работать штангенциркулем

Главное – правильно подготовить прибор к работе: удалить с детали, а также инструмента лишнюю пыль и загрязнения.

Инструмент помещается в рабочую руку. Если вы правша – в правую, если левша, соответственно, в левую. Деталь – в противоположную. Для того чтобы измерить наружный размер детали, достаточно развести внешние губки прибора и поместить между ними измеряемую деталь. Губки должны полностью прижиматься к детали, но не стоит прилагать излишние усилия, слишком мягкий металл может погнуться, а значит, измерения могут быть неточными.

Необходимо зафиксировать положение меток с помощью прижимного винта

После того, как подвижная часть штангенциркуля зафиксирована, отложите прибор на стол, чтобы зафиксировать результаты измерений.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Метки: Измерительный инструмент

  • https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem
  • https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html
  • https://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/kak-polzovatsya-shtangencirkulem.html

Что такое штангенциркуль ?

ТОЧНОСТЬ ИЗМЕРЕНИЙ ИНСТРУМЕНТОМ

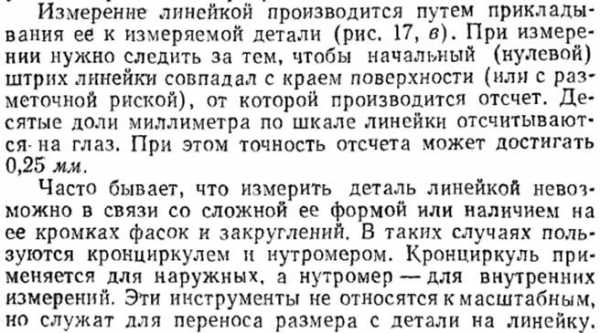

ЛИНЕЙКИ, КРОНЦИРКУЛИ, НУТРОМЕРЫ.



ПОВЕРОЧНЫЕ ИНСТРУМЕНТЫ

Щупы

Угольники

Поверочные плиты

Линейка поверочная с широкой поверхностью




  При выполнении измерений плитки соединяют в блоки. С этой целью их промывают в чистом бензине и притирают одну к другой, начиная с самой большой и кончая самой малой. Желательно, чтобы блок не состоял более чем из пяти плиток (с увеличением числа плиток возрастает погрешность измерений). Плитки часто применяют совместно с каким-либо приспособлением — струбцинами, боковинами, основаниями, разметочными чертилками и т. д. (рис. 41)

Обращаться с плитками следует предельно осторожно, чтобы не повредить рабочие плоскости. Брать плитки из набора рекомендуется мягкими тканевыми салфетками

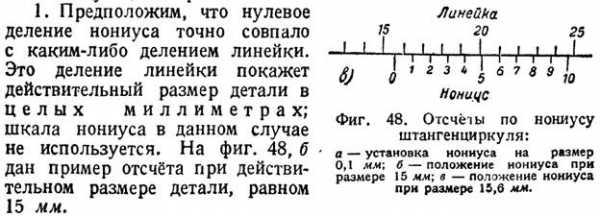

НОНИУС

Но́ниус (шкала́-но́ниус, шкала́ Но́ниуса, вернье́р) — вспомогательная шкала, устанавливаемая на различных измерительных приборах и инструментах, служащая для более точного определения количества долей делений основной шкалы.

Принцип работы шкалы основан на том факте, что человек гораздо точнее замечает совпадение делений, чем определяет относительное расположение одного деления между другими.

Шкала-нониус имеет деления, длина которых на определенную величину меньше, чем у делений основной шкалы. Одно деление нониуса может соответствовать как одному делению основной шкалы, так и нескольким.

ШТАНГЕНЦИРКУЛЬ

Другой пример: фиг. 79,б

ИНФОРМАЦИОННЫЙ РАЗДЕЛ

( для чтения)

Измерение линейных величин

Что такое штангенциркуль ?

Штангенциркуль (нем. Stangenzirkel) — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях – глубин отверстий.

Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью.

Название штангенциркуля, также, как и других

штангенинструментов (штангенглубиномера, штангенрейсмаса),

связано с конструктивными особенностями этого инструмента.

Он имеет измерительную штангу с основной шкалой и нониус – вспомогательную шкалу, применяемую для отсчета долей делений.

Максимальная точность измерений варьируется, в зависимости от модели, в пределах от десятых до сотых долей миллиметра. Более точные показания можно получить только при помощи микрометра, который может снимать показания с точностью до тысячных долей миллиметра.

Исторически, период появления и развития штангенциркуля относят к началу XVII века, ведь именно тогда появился первый деревянный штангенциркуль.

Однако, первый настоящий штангенциркуль с нониусом в современном понимании появился в работе всего триста лет назад – в конце XVIII века, в Лондоне.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.
