Профлист (профнастил): размеры листа, вес метра длины и квадратного метра, маркировка и ее расшифровка

Расшифровка маркировки профнастила ГОСТ ↑

Обозначение профнастила по госту представляет собой буквенно-цифровой код, каждый элемент которого несет смысловую нагрузку начиная от параметров листа и кончая клеймом производителя.

Сразу отметим, что первые буквы в коде, как правило, соответствуют области применения материала:

H (от слова несущий) – это маркировка профлиста кровельного, а также используемого в несъемных опалубках и межэтажных перекрытиях.

Что же определяет их высокую несущую способность и повышает устойчивость к воздействию всевозможных нагрузок.

  • Все начинается с основы, для которой используют холоднопрокатную высоколегируемую сталь. На нее нанесен защитный слой – полимерный, лакокрасочный или ферро-цинковый сплав.
  • трапециевидная форма волны, которая обеспечивает его стойкость к воздействию статических и динамических нагрузок;
  • металлопрофиль с повышенной несущей нагрузкой характеризует наличие дополнительных ребер жесткости, имеющих вид канавок. К примеру, у марки Н57 – одна по гребню волны, марки 114 их три – две по гребню и еще – проходящую через нижнюю точку профиля. Самые распространенные маркировки профнастила для крыши – Н45, 75 и 114.

C (соответственно, стеновой) – размеры гофры этих листов, имеющей трапециевидную форму, идеально подходят для вертикальной установки и не превышают средних показателей. В отличие от предыдущего варианта профиля, использование этих марок профнастила для крыши имеет определенные ограничения, поскольку не исключена деформация покрытия. Это особенно касается регионов с обильным выпадением осадков ли где снег начинает таять довольно поздно. Наибольшее распространение получил профнастил марки с 8, С20 и С35.

HC (иногда МП) – универсальные профилированные листы, используемые для настила и ограждений, хотя для отделки и фасада тем не менее рекомендуется использовать профнастил «С». Самые востребованные размеры – листы с шириной в 1000 мм.

Какую еще информацию содержит маркировка профнастила – размеры, вид используемого при изготовлении проката, тип покрытия, соответствие ГОСТу.

  • на первом месте в маркировке стоит обозначение назначения листов;
  • на втором – высота профиля (мм), изменяется в диапазоне от 8 мм до 114;
  • третьем – толщина листа (мм), как правило, она варьируется в пределах половины-одного миллиметра.
  • четвертом – полезная ширина листа (мм). Иногда встречаются маркировки с указанием двух величин (через бекслеш) для ширины. В этом случае вторая указывает на общую ширину, а разница между ними, соответственно, на глубину нахлеста;
  • пятом – длина (мм).

Все эти параметры в конечном итоге определяют прочностные характеристики металлопрофиля.

  • При использовании алюминоцинкового проката при маркировке металлопрофиля используют аббревиатуру АЦ, электролитического цинкового – ЭОЦП.
  • маркировка может содержать также информацию о защитно-декоративном покрытии. К примеру, аббревиатура МЛ-1203 означает, что в качестве антикоррозийной защиты была использована эмаль соответствующей марки.
  • иногда в обозначении отображены определенные конструктивные особенности листов. К примеру, буква К, следующая после С20, означает, что по краю профиля имеется капиллярная канавка.
  • маркировку профнастила, выполненного по госстандарту, завершает отметка ГОСТ 24045-94. Профили, изготовленные по специальному заказу согласно ТУ, такой отметки не имеют.

Разбираемся с особенностями маркировки

Профнастил, габариты которого маркируются первой половиной кода, имеет обозначения, которые мы рассматриваем чуть ниже. Разберем этот код.

  • Н (несущий) – так маркируется профнастил, который используется для несъемной опалубки, кровли, межэтажных перекрытий. Он имеет дополнительные ребра жесткости. Наибольшее распространение получили листы с маркировкой Н45, Н75, Н114.
  • С (стеновой) – это профнастил с гофром трапециевидной формы, который применяется для сооружения стеновых конструкций. Наиболее распространены: С8, С10, С20, С35.
  • НС – вид универсального профнастила, который может быть использован как для настила, так и для стен.
  • АЦ – лист тонколистового проката, имеющий алюминиево-цинковое покрытие.
  • АК – лист тонколистового проката, имеющий алюминиево-кремниевое покрытие

Обозначение профнастила состоит из нескольких элементов. Например, вот такая маркировка: С10-700-0,8 АЦ МЛ-1203 ГОСТ 24045-94. Это значит, что перед вами стеновой профилированный лист, высота его волны – 10 мм, ширина профнастила – 700 мм, толщина – 0,8 мм. Лист изготовлен из алюминиево-цинкового проката и покрыт эмалью МЛ-1203, произведен по ГОСТу.

Если в конце маркировки отсутствует ГОСТ, это значит, что эта партия изготовлена по какому-либо другому стандарту. Длина листов не маркируется. Профнастил, длина листа которого определяется заказчиком, может быть от 0,3 м до 12 м.

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.


Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Что такое профнастил и профлист

По ГОСТу к профнастилу относят прессованные холодным прокатом металлические листы с волнистыми ребрами жесткости. Оцинкованная сталь используется чаще всего, но встречается профиль из алюминия, меди, хромоникелевой стали. Производители предлагают листы с волнами овальной, трапециевидной, квадратной, многоугольной форм.

В качестве защиты металла от коррозии используют покрытие на основе цинка и алюминия. С помощью нанесения дополнительных слоев полимеров (полиэстер, тефлон, смесь ПВХ, ПВДФ, пурал, пластизол) повышают прочность, износостойкость, сохранность яркости цвета.

Профлист по технологии изготовления принципиально не отличается от профнастила. Он имеет усиленные ребра жесткости. Размер профлиста больше подходит для кровельных работ.

Прочность, несущая способность любого типа профилированного материала определяется по таким параметрам:

  • толщина;
  • ширина;
  • тип гофры;
  • количество ребер жесткости.

Ребра жесткости увеличивают прочность профнастилаИсточник kingspan.com

Разделение на виды по типу применяемого покрытия

Слой на профилированных листах играет защитную функцию для продления эксплуатационного срока без разъедания коррозией. Разнообразие цветовой гаммы позволяет создавать эстетически законченные конструкции и применяться дизайнерами в любых сочетаниях.

Полимерное покрытие. Материалы, полученные в результате такого покрытия, объединяют в себе два полезных свойства: прочность металла и стойкость к коррозии цинка и полимеров. Получается результативный материал с красивым внешним видом. Такая обработка листа может выполняться одним или двумя слоями. Для разных целей изготавливают профлист с покрытием с одной стороны или двухсторонним.

Акриловое покрытие специально разработано для защиты материала от ультрафиолетового излучения вдобавок к стандартной антикоррозийной защите. Срок службы профнастила с покрытием акриловой глазурью определяется до 25 лет в условиях приморского агрессивного климата с солеными дождями. Это в 7 раз дольше, чем длительность эксплуатации листа без обработки.

Поливинилхлоридное (пластизолевое) покрытие представляет собой сбалансированную смесь поливиниловых составляющих и пластификаторов. Такой профлист используют для изготовления труб различной конфигурации, сточных желобов, коробов и фасонных частей для кровли. Материал устойчив к механическим повреждениям, но быстро стареет под воздействием палящего солнца, поэтому не рекомендован к применению в южных районах.

Большую стойкость и сопротивляемость химическим воздействиям имеет покрытие профилированных листов из пурала. Этот сравнительно новый материал и используется недавно. При его производстве к полиуретановой основе добавляют полиамиды. Знаменито защитный слой тем, что с легкостью переносит резкую смену температур без потери качества. Может использоваться при порогах температур от -25ºС до 100ºС.

Поливинилденфторидное покрытие содержит в своем составе до 30% акрила, что обуславливает его высокое сопротивление коррозии, выгоранию, разрушению влагой, солями, щелочами. Покрытие сохраняет свои свойства при морозе ниже 60ºС, стойкое при ультрафиолетовых лучах.

Критерии выбора

Чтобы покрытие из профнастила для крыши не пропускало воду и прослужило 20-25 лет, необходимо правильно выбрать материал в соответствии с техническими особенностями конструкции. Опытные мастера утверждают, что кровельный профилированный стальной лист должен отвечать следующим требованиям:

Опытные мастера используют для настила кровли профлист с полимерным покрытием, так как оно лучше защищает материал от коррозии

Лакокрасочное покрытие легко повреждается в процессе эксплуатации, из-за чего служит меньше.
При покупке кровельного профлиста обращают внимание на металлоемкость цинкового покрытия материала. Экономные варианты служат меньше, чем премиальные, хуже защищая от контакта с водой стального основания.
Высота волны кровельного профлиста не должна быть меньше 20 мм, чтобы обеспечивать отток талой, дождевой воды со ската крыши.
Для экономии материала выбирают профнастил с максимальной полезной площадью листа

Обычно наиболее экономичными считаются 7-волновые варианты.
Если материал покупается напрямую от производителя, имеет смысл заказать листы с длиной, соответствующей размеру ската, чтобы убрать горизонтальные стыки.


Варианты использования профнастила

Маркировка и виды профнастила

По техническим характеристикам, рекомендуемой сфере применения классифицируют три вида профилированного настила:

  1. Маркировка «НС», «МП» или кровельный. Высота гофры профиля начинается от 8 мм, сформированы дополнительные ребра жесткости. Такой лист профнастила может иметь толщину от 0,55 до 0,8 мм, вес от 6,3 до 14,5 кг/м2. Он обладает высокой устойчивостью к механическим нагрузкам. Подходит для разнообразных типов кровельных работ.
  2. Маркировка «С» или профлист стеновой. Виды, размеры и цвета могут быть разными. Толщина основы не превышает 0,7 мм. Вес 1-го м2 варьируется в пределах 5,4-7,4 кг. Хорошо зарекомендовал себя как фасадная отделка. В кровельных работах стеновой лист может использоваться для козырьков, крыш в хозпостройках.
  3. Маркировка «Н» или несущий. Имеет самую большую толщину, усиленные ребра жесткости. Вес листов профиля толщиной до 1,2 мм может достигать 24 кг/м2.

Маркировка содержит не только буквенные обозначения, но и цифры, обозначающие размер профнастила:

  • первая цифра после буквы – высота волны;
  • вторая – ширина;
  • третья – максимальная длина профиля.

Каждый из видов профнастила пригоден для использования в качестве кровельного материала в зависимости от дизайна крыши, требований к эксплуатационным качествам.


Разные виды маркировок профнастила Источник appl.su

Основные размеры металлопрофиля

Для кровли

У кровельного типа высота волны составляет 2 и более см. Причем, профиль может быть сложной формы, что обеспечивает дополнительную жесткость изделию.

По длине листы могут быть любыми. У кровельного материала марки Н57 ширина равна 75 см, Н60 — 84,5 см, Н75 — 85 см. У несущих и кровельных листов высота гофры составляет 3,5 – 4,4 см . Толщина изделия марки «Н» равна 0,6 – 0,9 мм .

Для забора

Как видно из таблицы приведенной выше, практически каждый тип подходит для монтажа ограждений и ключевым критерием выбора обычно выступают экономические соображения хозяина.

У заборного типа малая высота гребня и толщина. Лист С10 по ширине равен 90 – 100 см, С18, С21 и С44 – 100 см . У стеновых отделочных листов ширина от 1,3 см . Тогда высота гофра каждого последующего вида будет расти на 3,25±0,25 мм . Лист марки «С» является самым легким и тонким — 0,5 – 0,7 мм .

Всем хорош забор из профнастила, минус один, но существенный — сплошная площадь листа работает как большой парус. Отсюда повышенные требования и соотв. расходы на столбы-опоры. Про установку заборов мы говорили здесь >>>

Качество профлиста для забора имеет значение

Минимальная толщина составляет четыре миллиметра. Металл является слишком тонким, подвержен любой деформации. Дачники отличаются бурной деятельность, однако задев ограждение, скажем, тележкой, получится очень легко оставить неисправимый след, чаше вмятину. Избегая аналогичных неприятностей, для заборного материала используется более толстый металл около семи миллиметров. Подобная величина обеспечивает надежную защиту, сломать ограждение почти сантиметровой толщины – невероятно сложная задача.

Толщина металла для забора из профнастила

Прокатная сталь – основная составляющая изготавливаемых производителями заготовок. Высокая точность работы прокатных станков помогает создавать прочные, удобные, надежные конструкции. Именно поэтому секции используются практически повсеместно: качественные образцы стоят сравнительно недорого. Окружить дом кирпичной оградой будет гораздо дороже, поэтому пока неоспоримое первенство удерживают прокатные блоки.

Стандарты технологии изготовления ограждений предписывают использовать профиль одинаковой ширины, хотя дизайнерские решения могут предполагать одновременно несколько цветовых гамм. Края обязательно должны быть обработаны, отшлифованы, никаких металлических кусочков стружек, заусенцев

Покупая товар частных производителей, следует большое внимание уделить качеству

Стандартные размеры профлиста для забора

Красиво оградить свой дома – дело несложное. Ежедневно люди пытаются отделяться, обосабливая свои дома, укрывая свое имущество. Ограждать свое жилище было нормально издревле, поэтому первостепенно поставить цель сделать самое надежное ограждение, которое максимально защитит участок. Выстраивая бетонные, каменные, кованые крепости необходимо понимать, что итоговая стоимость постройки, тяжесть, заливного фундамента создадут дополнительные проблемы. Именно поэтому многие частники предпочитают использовать металлопрофильный лист, для которого создано множество стандартов.

Производители

Потребители и специалисты в 2021 году выделяют следующих лучших производителей профнастила:

GRAND LINE (Россия). Компания быстро развивает торговую сеть по всей России. Предлагает профнастил всех основных типов. Основное покрытие — пластизол.

Нева Сталь

Компания оказывает особое внимание качеству исходного сырья. Применяется высококачественная рулонная сталь ArcelorMittal, Corus, Zalzgitter, Ruukki.

Завод Покрофф

При производстве профилированных листов применяется финская технология. Сталь поставляет компания Северсталь. Основное покрытие — полиэстер.

Уральский завод кровельных материалов (УЗКМ). Продукция отличается идеальной геометрией и точностью размеров. Для покрытия используется пурол, полиэстер, пластизол. Предлагаются оригинальные модели с бархатистым эффектом.

МеталлПрофиль. Завод считается самым крупным в РФ производителем профнастила. Для покрытия применяется PURETAN, PURMAN и другие фирменные полимеры. Предлагается большой ассортимент продукции.

Какие преимущества от веса

Стройматериал получил такую популярность многими своими достоинствами. Прежде всего несмотря на его легкость то, сколько весит метр профлиста не влияет на жесткость. Основными плюсами строители считают:

  1. Свойства профилированных пластин позволяют строить сооружения, не устанавливая дополнительный каркас.
  2. Материал, изготовленный из нескольких слоев с разной сырьевой массой благодаря технологиям и оборудованию, разработчики довели до минимального веса. Что не повлияло на его прочность. Выпускают изделия с гарантией на эксплуатацию до 10 лет. На практике заборы стоят намного больше, не меняя внешнего вида.
  3. На рынке продают много разного по цвету и формам профнастила, что дает на практике осуществить дизайнерские проекты в гражданском и промышленном строительстве, фасадных отделках.
  4. Легкий материал не трудно поднимать на высокое здание, что укоряет монтажный процесс без привлечения подъемной техники.

Преимущества материала особенно заметны в сравнении. К примеру, чтобы покрыть черепицей крышу на участке в 1 м. кв. нужно поднять 42 кг. Профнастил из расчета на такую же площадь, самый тяжелый будет всего 10 кг.

Каким бывает профнастил

Профилированный лист или профнастил – универсальный материал, который применяется практически во всех сферах строительства от возведения лесов и устройства опалубки до облицовки стен и кровель. Но область применения диктует свои требования к характеристикам этого материала. В частности к его толщине и жесткости, которая напрямую зависит от рельефа листа.

Производится профнастил из стальных листов методом холодного проката на станках, придающих ему определённый рельеф. После чего на готовое изделие наносится антикоррозийный слой цинка и цветное полимерное покрытие. Выпускаются и листы без полимерного слоя, просто оцинкованные с обеих сторон, а также изделия с многослойным покрытием.

Структура материалаИсточник www.профкомплект-спб.рф

Вес профнастила определяется из расчёта на один погонный или квадратный метр. И зависит он от таких параметров, как толщина стального листа и покрытия, высота гофры, общая ширина изделия. А эти параметры в свою очередь определяют назначение профилированного листа и области его применения. Он может быть несущим, стеновым или универсальным, что отражается в маркировке.

Несущие профлисты обозначаются буквой «Н». Они обладают большой толщиной (до 1,5-3 мм) и высотой профильной волны (57-114 мм), часто имеют дополнительные бороздки для отвода осадков и конденсата, которые необходимы при устройстве кровель. Помимо кровельных работ несущий профнастил используют для строительства заводских цехов, складских помещений, гаражей, ангаров, грузовых контейнеров и других сооружений, эксплуатирующихся с большой нагрузкой. Весит он немало, поэтому требует устройства прочного и надежного каркаса.

Несущий профнастил Н75Источник vse-postroim-sami.ru

  • Буквами «НС» маркируют материалы средней толщины (0,5-1,5 мм) и рельефа (35-44 мм). Благодаря повышенной жесткости они могут применяться как в качестве несущих элементов, так и для облицовки стен и потолков. Именно этот вид профнастила чаще всего используют для покрытия крыш, так как весит он меньше несущих аналогов, но при этом обладает достаточной прочностью.
  • «С» – это марка стеновых материалов малой и средней толщины (0,3-1,0 мм) с небольшим рельефом (8-21 мм), применяемых в основном для облицовки стен и прочих поверхностей, а также устройства не несущих конструкций. Например, заборов, ограждений, ворот и калиток. Их масса самая минимальная по сравнению с другими категориями. К примеру, вес профлиста С8 толщиной в полмиллиметра составляет всего 4,7 кг/м2, тогда как Н75 толщиной 0,9 мм тяжелее почти в 3 раза.

С8 – самый ходовой и недорогой вид профлистаИсточник stalcity.ru

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

  • Если сталь оцинкованная, не стоит ничего.
  • Электролитическая оцинковка — ЭОЦП.
  • Алюмоцинковое покрытие — АЦ.
  • Алюминиевое покрытие — АЛ.
  • Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краскиОбозначение грунтовкиТолщина покрытия в мкмСтойкость к агрессивным средам при нанесении на цинковое покрытиеСтойкость к агрессивным средам при нанесении на алюмоцинковое покрытиеСтойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытиянеагрессивнаяслабоагрессивная с ограничениямислабоагрессивная с ограничениями
Эмаль ГФ-201710-12 мкмнеагрессивнаяслабоагрессивная с ограничениямислабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202ЭП-020025-34 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122ЭП-020025-30 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Органодисперсные краски ОД-ХВ-221АК-013840-50 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Эпоксидная грунтовка ЭП-014070-80 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122АК-0138180-220 мкмслабоагрессивнаянеагрессивная с ограниченияминеагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

  • Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
  • PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
  • PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
  • AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Вес профлиста, его значение и какие показатели на него влияют

Профилированный лист – это тонколистовой материал, который изготавливается холоднокатаным способом с выдавливанием на нём продольных волн. Последние могут быть в виде непосредственно волны, гребня или трапеции. Огромным преимуществом профлиста является его

  • Быстрое и довольно простое изготовление
  • Простата монтажа
  • Относительно лёгкий вес

При этом профилированные листы, особенно те, что имеют высокий класс, жёсткие и не провисают под тяжестью, как собственной, так и предельно допустимой для них. Всё это делает профилированный лист популярным материалом для устройства заборов, монтажа гаражей, других подсобных помещений, а также для покрытия кровли. При выборе профилированных листов важную роль играет его вес.

Вес профилированного листа

Стандартные параметры профилированного листа – от 5 килограммов веса для каждого метра квадратного. Однако этот показатель более чем условен. Чем выше качество профилированного материала, тем, соответственно, и выше будет вес листов, которые из него изготовлены.

Кровельный профилированный лист имеет средний вес, хотя, порой, оправдано и применение более толстых профлистов для наклонных крыш. Больший вес имеет профилированный лист несущий.

Самым крепким считается тот профилированный лист, у которого вес погонного метра равен (или близок) к весу одного квадратного метра.

Показатели, которые влияют на вес профилированных листов

Каждый производитель указывает, для какой сферы будет оправданным применение той или другой профилированной продукции. Именно для удобства потребителей нет стандартных размеров для этих листов.

В целом, показатели, которые влияют на общий вес профнастила, следующие:

  • Толщина металла
  • Слой оцинкованного покрытия
  • Высота волны

Весь профилированный лист имеет определённую маркировку, а именно:

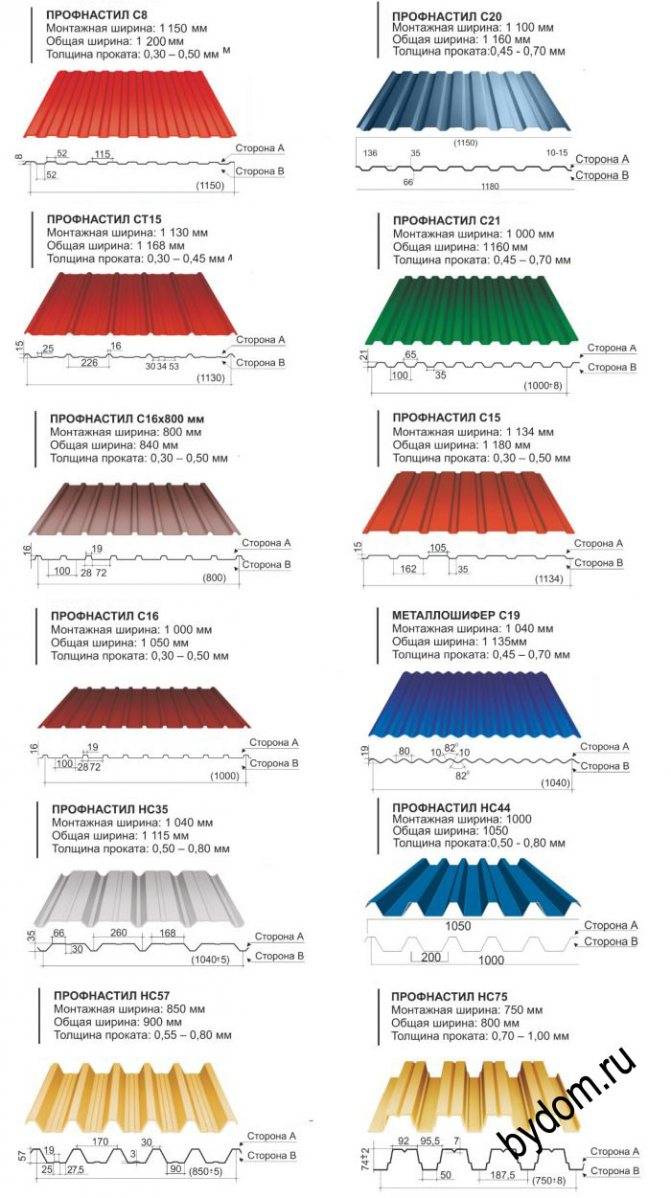

Некоторые марки профлиста

ГОСТ обязательно содержит параметры ширины листа, а также высоту волны. Например, НС35-1000 это несущий стеновой профилированный лист с высотой волны до 35 мм и шириной 1 метр. Вес каждого квадратного метра такого листа будет 6,4 килограмма до 8, 4 кг.

Обычно вес своего изделия производитель указывает на упаковке. Там же говорится о весе не только квадратного, но и погонного метра. Может быть указан вес всей упаковки.

Очень важно знать вес профилированного листа перед тем, как осуществлять монтаж профлиста на крышу. Нагрузка на крышу должна быть рассчитана правильно, иначе в будущем могут возникнуть серьезные проблемы

Тем не менее, профлист считается относительно легким материалом, поэтому довольно часто используют его для укладки на крышу. Читайте подробнее о кровле крыши профлистом здесь. Статья поможет вам выполнить правильный монтаж.

Таблица веса профнастила 1 м2

Если профилированный лист изготовлен в соответствии с ГОСТом, то у разных производителей одна и та же марка будет иметь одинаковые параметры. В таблице ниже указаны марки профлиста, размеры листов и вес.

Стандартными считаются отклонения

  • По длине – до 10 мм
  • По ширине волны – 0,8 мм
  • По высоте волны – 1,5 мм
  • По весу – 20 – 100 граммов

Значение веса для качества профилированных листов

Эти геометрические параметры не принято рассчитывать, они являются справочными и нужны только для того, чтобы правильно выбрать материал с учетом тех задач, которые будут на него возложены, а также климатических условий, при которых профилированный лист в составе строительной конструкции будет эксплуатироваться.

Момент инерции и момент сопротивлений рассчитывается исходя из длины осей. Для достижения указанного ТУ результата, обе оси должны располагаться параллельно плоскостей верхних и нижних полок профиля. Эти параметры указываются и в расширенном ГОСТе на профлист каждого профилированного листа.

В целом, при выборе профилированного листа нужно учитывать не только маркировку (Н, НС, С), но и его вес. Например, разница толщины листов в 1 миллиметр, даёт разницу в весе более 16 килограммов. Так, профилированный лист НС35-1000 имеет толщину от 0,4 до 0,8 миллиметров, а минимальный вес каждого квадратного метра не достигает даже 4,5 килограммов. Тогда как Н153-840 имеет максимальную толщину 1,5 мм, а вес боле 21 килограмма.

Длина и ширина листов

Кроме внешней облицовки стен и крыш, металлический профлист – база для перекрытия несущих стен нежилых построек, внутренней облицовки уже имеющихся несущих стен. Многообразие габаритов профлиста даёт возможность использовать их для многих видов работ, в основном связанных с облицовкой. Длина самых коротких профлистов – 2, 3 и 4 метра.

Размеры стандартного профлиста – 6000х800х0,7 мм. Предельная длина профлиста для всех случаев не более 12 м. По ГОСТ 24045-2016 ширина не может быть менее 80 и более 185 см. Запас ширины для укладывания встык (по волне) – 5-10 см. Толщина – 0,6-1,5 мм.

У изделий разных марок параметры отличаются. Номер марки – в основном это высота волны-трапеции в миллиметрах.

  • С8 используется как фасадно-стеновой и «заборный» материал. Полная ширина – 120 см, эффективная – 116 см. Волна (трапеция) – 8 мм по высоте. Толщина – до 0,7 мм, но не ниже 350 микрон (0,35 мм).
  • С20, МП20, СП20 – аналогично для тех же видов работ. Ширина 115 и 111 см соответственно, высота – 1,8 см, толщина – 350-800 микрон.
  • С-21 – 1051 (1000 мм) по ширине, трапеция в 21 мм, толщина – как у предыдущего образца.
  • МП-18: 18-миллиметровая волна-трапеция.
  • МП-35: 1076 и 1035 мм по ширине, волна в 35 мм, толщина – 450-900 мк.
  • НС35: 106 (100) см, волна на 3,5 см, толщина – аналогично предыдущему изделию.
  • С44: 1000-1047 мм, 4,4 см, 450-800 мк.
  • С60 – 6-сантиметровая волна, остальные параметры – такие же.
  • НС44: 100-107 см, 4,4 см в высоту гребня, 500-900 мк (в толщину).
  • Н57: 90 и 96 см, 5,7 см, толщина – как и в предыдущем случае.
  • Н60 – 845 и 902 мм, 6 см по высоте волны, толщина – от полумиллиметра до 1 мм.
  • Н75: 75 и 80 см соответственно. 7,5 см в высоту гребешка, по толщине – 0,7-1,2 мм.
  • Н114: 646 и 807 мм по абсолютной ширине. По полезной – 60 и 75 см соответственно. Волна в 114 мм, толщина – до 1,5 мм. Является лидером по прочностным показателям, но и наиболее дорогое наименование листа.

Последний образец используют, когда стоит задача не менять кровлю по меньшей мере лет 35, своевременно проверяя состояние её лакокрасочного покрытия. Такая крыша, и вправду, простоит весьма долго – в лучшем случае до полувека. Соответственно, толстый профлист стало возможным применять и для строительства гаража – его привинчивают или аккуратно наваривают на несущий каркас, к примеру, из 5-миллиметровой уголковой и профтрубной стали.

Кровельные

Марка Н используется для выстилания кровли. Высота волны – от 44 мм. Эта марка позволяет обрести кровле высокую устойчивость к сминанию, прогибам – она обладает требуемой жёсткостью. Из-за этого её используют, к примеру, для забора, перекрытий внутри нежилых помещений и нескольких видов иных похожих работ. Выпускается в виде наиболее толстой кровли. Типовая ширина – 75-85 см, толщина – 0,6-0,8 мм.

Высота волны – вплоть до 130 мм. Большую использовать нет смысла: профлистовой материал начиная с этого значения снижает свою устойчивость давлению сверху – как в конкретных точках, так и на значительной части покрытой площади. Длина до 12 м позволяет сделать кровлю с минимальным количеством швов – на значительной площади её покрытия, сохранив при этом респектабельный вид всей постройки.

Стеновые

Материал марки С обладает высотой волны 8-44 мм. Его назначение – облицовка вертикального типа, на стальном или деревянном каркасе либо иных конструкциях и/или точках опоры, подготовленных на уже существующих по проекту постройки стенах. Типовые размеры – 800-1000 мм в ширину и 0,6-0,7 мм – в толщину.

Универсальные

Стройматериал НС, в свою очередь, применяется и для несущих (кровля), и для стеновых (ненесущих, облицованных) конструкций. Высота волны – 35-44 мм. Область применения – для кровли и заборов: несущая способность – средняя или выше средней.

Для всех марок профлиста производятся экземпляры, длина которых приближённо равна 4 м. Длина в 6 м привлекает как минимум двух рабочих для создания ровного покрытия – одному человеку без специальных приспособлений затащить профлист наверх крайне сложно, не погнув его. Более 6 м – такие профлисты используются крайне редко. Чтобы покрыть крышу нужным материалом, рассчитайте, помимо длины ската, протяжённость свеса – крыша без хотя бы небольшого, в 30 см, свеса не защитит эффективно стены от дождя.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
