Создаем воздушное отопление частного дома? Схемы по канадской методике

Плюсы и минусы обогрева дома электричеством

Отопление частного дома электрическим котлом обладает массой неоспоримых преимуществ:

  • Легкость и простота выполнения монтажных работ.
  • Для установки системы не требуется применение сложного и дорогостоящего инструмента. Сделать электроотопление в собственном доме можно самостоятельно. Оборудование не обладает большими габаритами, монтируется с минимальными затратами, а уже использующееся оборудование можно легко перевозить и переносить в разные комнаты. Не требуется устройство отдельной котельной и дымохода.

  • Безопасность.
  • При работе электроотопительных систем не образуется вредных выбросов по причине полного отсутствия продуктов сгорания. Ни материалы, ни оборудование не содержат никаких вредных веществ.

  • Низкие затраты.
  • Нет нужды в подготовке и разработке проектной документации, приглашения специальных служб, не требуются разрешительные документы.

  • Бесшумная и надежная работа.
  • Правильно сделанное электроотопление не нуждается в каком-либо обслуживании сторонними специалистами. Оборудование отличается бесшумностью работы в связи с отсутствием циркуляционного насоса и вентилятора.

  • Простота эксплуатации.
  • В системе отсутствуют быстро изнашивающиеся элементы, не нужно следить за уровнем топлива и датчиками давления.

  • Высокий КПД.
  • Возможность быстро отопить и прогреть дом даже во время самых сильных морозов. Система снабжена специальным оборудованием, при помощи которого регулируется температура в каждом помещении, что также позволяет оптимизировать затраты в отопительный сезон.

Недостатки:

  • Значительный расход электроэнергии.
  • Это является основным недостатком, так как стоимость электроэнергии достаточно высока. В некоторых районах такой способ обогрева жилища может быть абсолютно нецелесообразным и невыгодным.

  • Зависимость от подачи энергии извне.
  • Если по какой-либо причине электричество будет отключено, то отопление будет невозможным.

  • Подверженность колебаниям напряжения в сети.

Это зачастую характерно для сельской местности. Проблема решается приобретением генератора, однако при этом существенно возрастут и расходы.

Каждый из рассмотренных типов электроотопления обладает своими преимуществами и недостатками, которые обязательно следует учесть, если вы хотите устроить хорошую систему обогрева собственного дома. В любом случае, об утеплении дома следует задуматься еще на этапе проектирования, так как от этого в немалой степени зависят эффективность и экономичность отопления посредством электричества.

Воздушное отопление частного дома своими руками

Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

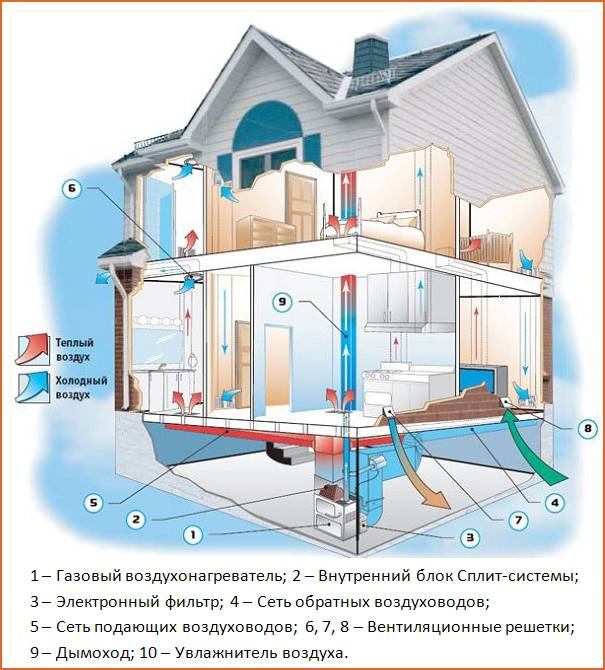

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

  • Теплогенератор.
  • Воздуховоды.
  • Рукава, предназначенные для забора воздуха с улицы.
  • Декоративные решетки.
  • Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

  1. Установка котла с теплообменником.
  2. Монтаж вентилятора.
  3. Разводка и утепление подающих и обратных воздуховодов.
  4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

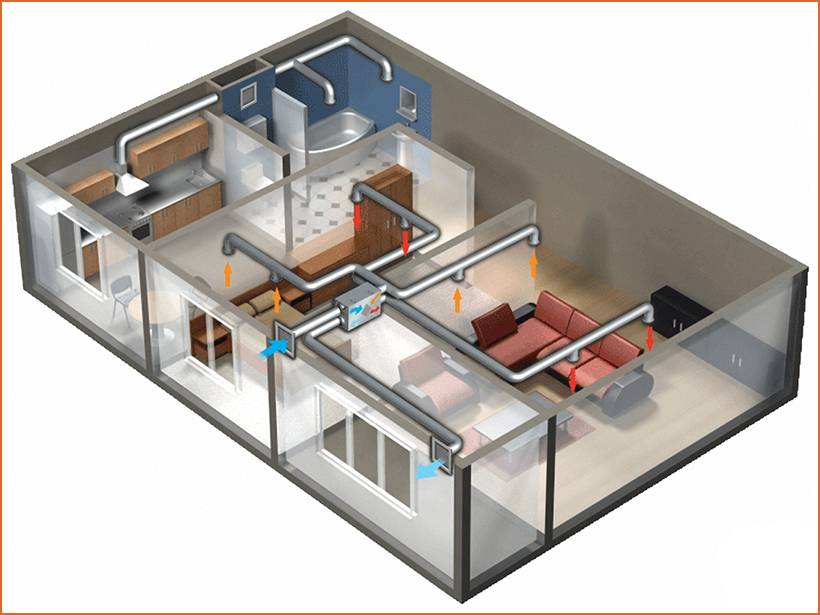

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

Какие используются отопительные системы по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

  • Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
  • Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
  • Использование однотрубной системы. Схемы подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

Двухтрубная система отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы.

Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

  • Минимальный объем теплоносителя.
  • Диаметр трубной разводки от 20 до 25 мм.
  • Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

В идеале домашняя греющая сеть должна выполняться двумя контурами для обогрева жилых помещений и обеспечения потребностей в горячей воде.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

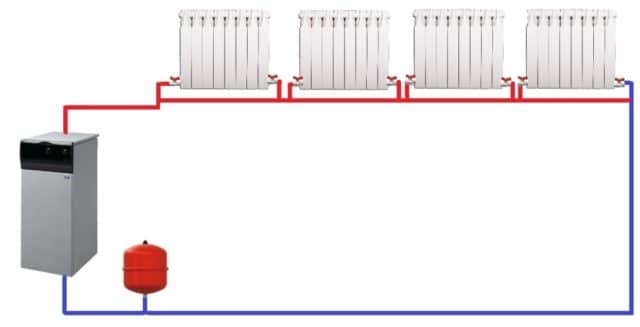

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Какие виды воздушного отопления существуют

Чтобы выбрать оптимальную систему воздушного отопления частного дома необходимо знать ее разновидности. Подобные системы могут классифицироваться по нескольким параметрам:

  • Способу циркуляции воздушных масс.
  • Месту расположения.
  • Масштабности.
  • Способу теплообмена.

Способ циркуляции

Циркуляция воздуха может осуществляться естественным путем либо с помощью вентиляторов. При естественном способе воздушные массы вследствие своего более легкого веса поднимаются наверх и по воздуховодным каналам, расположенным в этом случае под потолком, поступают в то помещение, которое требует отопления. При этом скорость воздуха незначительная, и прогрев помещения осуществляется медленно.

Принудительная циркуляция, когда горячий воздух гонят вентиляторы, намного быстрее продвигается по каналам, не успевает остывать до минимума, и в результате оказывается более выгодной. Не сильно остывший воздух уже не требуется нагревать, поэтому происходит экономия топлива.

Расположение

По месту расположения воздушное отопление в частном доме представлено как:

  • напольная система;
  • подвесная схема.

В первом варианте воздуховоды располагаются в верхней части помещения, под потолком, и могут быть скрыты от глаз декоративными элементами декора. Во втором случае каналы для горячего воздуха располагаются под полом или в виде плинтусных конструкций.

Для частного дома предпочтительней напольная схема расположения воздуховодов, поскольку воздух прогревает в первую очередь нижнюю часть помещения, что создает более комфортную обстановку для человека.

Из подвесных конструкций воздух не может в теплом виде достичь пола, поэтому на уровне ног всегда ощущается прохлада.

Масштабность

По этому параметру воздушное отопление делится на локальное и центральное. Локальная схема подразумевает обогрев небольшого частного дома.

Центральная система используется для обогрева помещений большой площади промышленного и общественного назначения – производственные цеха, супермаркеты, вокзалы, залы ожидания, спортивные сооружения, ангары, склады и пр.

Теплообмен

Для нагрева помещений используется как внутренний воздух, так и наружный. Если воздух забирается только с улицы, такая система называется приточной. Для этого применяются вентиляторы приточного типа, которые прогоняют воздушные массы непосредственно к отопительному агрегату.

Частичная рециркуляция подразумевает забор воздуха, как с улицы, так и внутренний из помещений, который уже остыл до минимального значения.

Полностью рециркуляционная схема – внутренний воздух находится в постоянном движении, переходя из нагретого состояния в холодное, после чего поступает к нагревательному прибору, где снова подогревается и продвигается в помещения для отдачи тепла и остывания.

Оборудование, комплектующие и материалы

Следующий шаг после разработки схемы – подбор всех элементов отопления:

  • теплогенератора;
  • радиаторов, коллектора теплых полов;
  • труб;
  • расширительного бачка, циркуляционного насоса, арматуры и деталей обвязки отопителя.

Сразу оговоримся, что в качестве отопительного агрегата будем рассматривать водогрейный котел. Установить воздушный или геотермальный тепловой насос без помощи специалистов у вас не получится, а присоединение водяного контура печки выполняется аналогично обвязке твердотопливного теплогенератора.

Как рассчитать вместительность расширительного резервуара, правильно подобрать насос и арматуру:

  1. Полезный объем бачка должен составлять минимум 10% от общего количества теплоносителя, циркулирующего в тепловой сети. Водяная рубашка котла тоже считается.
  2. Если площадь здания не превышает 150 м², то циркуляцию обеспечит насос с 25/40 либо 32/40. Первая цифра – диаметр резьбового присоединения, вторая – развиваемое давление. Агрегат 25/40 оснащен трубной резьбой 1” и способен выдать напор 0.4 Бар.
  3. Для коттеджа больших размеров и напольных контуров насос лучше подобрать по алгоритму.
  4. Отсекающие шаровые краны ставятся перед теплогенератором, расширительным резервуаром, насосным агрегатом и на патрубке подпитки. Дополнительное оборудование – буферная емкость, бак косвенного нагрева, гелиосистема – тоже должны отсекаться кранами.
  5. Каждый радиатор отопления снабжается термостатическим клапаном на входе и балансировочным вентилем на выходе. В нерегулируемом исполнении на подающем патрубке батареи ставится шаровой кран.

Окончательный список комплектующих составляется после выбора основных элементов – теплосиловой установки, батарей и насоса с баком. Соответственно, дальше мы рассмотрим вопрос…

Используемые материалы для сооружения канадских построек

  • Деревянные стойки в виде брусьев для формирования каркаса. Размеры брусьев обычно выбираются с сечением 50 мм и выше, а длина их подбирается в соответствии с габаритами будущей постройки. Главным требованием к этой категории материалов является наличие достаточной прочности, так как именно на эти конструктивные элементы приходится основная нагрузка, создаваемая всей конструкцией. Они же выполняют роль несущих элементов для стеновых поверхностей, перегородок и кровельной конструкции. Поэтому для соблюдения этих требований приоритет в выборе древесины отдается прочным породам дерева с высокой плотностью и долговечностью
  • Поперечные балки – также изготовленные из древесины плотной структуры. Они менее подвержены механическим нагрузкам, но при этом обязаны выдерживать прикрепленные на их основание деревянные панели, конструкции окон и дверей
  • Панели для обшивки стен — как и многие остальные элементы конструкции, они выполняются из дерева.

Далее для успешного завершения работ по строительству каркасного дома следует наличие доски для устройства пола в деревянном доме. В некоторых случаях используется бетон, поверх которого укладывается ламинат или паркет. Кроме этого, для строительных работ потребуются кровельные материалы и облицовочные средства – обои, кафельная плитка, гипсокартон и так далее.

Воздушное отопление

Этот тип обогрева жилых помещений возможен с применением различных приборов, работающих от розетки. Подобная схема отопления хороша тем, что устройства сразу начинают повышать температуру воздуха в помещении. При этом отсутствует необходимость работ по монтажу. То есть хозяевам достаточно купить прибор, установить его и включить в розетку.

На сегодняшний день строительный рынок предлагает большое количество нагревательных приборов, которые работают от сети 220 В. При этом есть устройства, которые действуют напрямую. Предлагаются и такие, в которых используется циркулирующий теплоноситель – вода, масло или антифриз. Как выбрать из всего многообразия лучшее для электрического отопления дома? Потребуется ознакомиться с каждым из видов подобных устройств подробнее.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

  • интенсивность нагнетания подогреваемого воздуха;
  • оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
  • сечение воздуховодов;
  • аэродинамические особенности;
  • объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

  • с естественным течением воздушных масс;
  • с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

  • локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
  • центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

  • приточные, которые втягивают в помещение и обогревают уличный воздух;
  • рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
  • с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

  • подвесные;
  • напольные агрегаты.
  • Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Монтаж отопления с принудительной циркуляцией в одноэтажном доме

Отопление одноэтажного дома своими руками обустраивается по технологии, включающей в себя следующие операции:

  • В первую очередь устанавливается отопительный котел;
  • К котлу подключается дымоход, выведенный за пределы здания;
  • При использовании газового котла необходимо подключиться к магистрали (данную операцию должны выполнять специалисты из газовой службы);
  • Вдоль стен на заранее выбранных местах устанавливаются отопительные батареи;
  • Все элементы конструкции соединяются трубопроводами;
  • В обратную трубу врезается циркуляционный насос и расширительный бачок;
  • Трубопроводы подводятся к соответствующим патрубкам котла;
  • Собранную систему необходимо обязательно запустить в тестовом режиме, после чего ее можно сдавать в эксплуатацию.

Данная технология является общей для всех видов систем отопления – незначительные отличия имеются только в прокладке труб и монтаже радиаторов.

Принцип действия закрытой СО

Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:

  • отопительный агрегат – газовый, твердотопливный либо электрический котел;
  • группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
  • обогревательные приборы – радиаторы или контуры теплых полов;
  • соединительные трубопроводы;
  • насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
  • фильтр сетчатый грубой очистки (грязевик);
  • закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
  • запорные краны, балансировочные вентили.


Типовая схема закрытой тепловой сети двухэтажного дома

Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:

  1. После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
  2. Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
  3. Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
  4. В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
  5. Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
  6. Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
  7. Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.

Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.

Как функционирует замкнутая система отопления, разъясняется на видео:

Котлы на электрической энергии

Электрические котлы в настоящее время занимает первое место по эффективности, так как КПД почти всех моделей находится на уровне 99%

При этом, что очень важно, не потребуется организация систем дымоотведения и вентиляции. Нужды в обслуживание электрических котлов практически не существует, кроме чистки оборудования примерно раз в 2-3 года

Организацию схемы электрического отопления частного дома своими руками реализовать несложно: степень автоматизации здесь может иметь какую угодно степень. Строго говоря, после правильно проведенного монтажа о котле можно попросту забыть.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
