Отопление дома тепловым насосом: Система земля – вода и воздух – вода, а также вода – вода

Тепловые насосы для отопления дома: типовые разновидности

Самый удобный способ классификации тепловых насосов предполагает разделение подобных агрегатов по типу среды, в которой проложен первичный контур, питающий теплом испаритель.

И согласно этому способу классификации тепловые насосы делятся на следующие разновидности:

  • Геотермальные агрегаты (земля-вода).
  • Гидротермальные насосы (вода-вода).
  • Аэротермальные установки (воздух-вода).

Причем все виды тепловых насосов эксплуатируют общий принцип работы, но среда «обитания» первичного контура накладывает свой отпечаток и на функционирование, и на обустройство агрегата. Поэтому далее по тексту мы рассмотрим нюансы обустройства каждой разновидности тепловых насосов.

Установка «земля-вода»

Тепловой насос «земля-вода»

Первичный контур геотермального насоса заглубляют в грунт до отметки 5-6 метров. Причем такой монтаж практикуют при обустройстве систем с горизонтальным теплообменником. А в случае монтажа  вертикального первичного контура практикуется и 150-метровое заглубление, в особую скважину.

При этом минимальный объем работ характерен именно для вертикального размещения первичного контура. Поскольку при горизонтальном размещении необходимо распределить трубы теплообменника  по слишком большой площади (50 квадратный метров на каждую 1000 Ватт энергетической отдачи теплового насоса).

Ну а в качестве теплоносителя геотермальный тепловой насос использует совершенно безвредный соляной раствор, незамерзающий даже при отрицательных температурах.

Насос «вода-вода»

Первичный контур гидротермального насоса можно инсталлировать в естественный или искусственный водоем, обычный или сточный колодец, реку или рукотворный канал.

Тепловой насос «вода-вода»

Причем испаритель и  труба с теплоносителем погружаются в воду, как минимум, на 1,5-2 метра. Ведь поверхностные слои могут замерзнуть, повредив и функциональность, и целостность элементов теплового насоса.

Словом, для геотермального насоса придется подобрать «правильный» водоем. А вот сама инсталляция первичного контура происходит достаточно просто – полимерную трубу с тем же соляным раствором «топят» на нужной глубине, используя особы грузила.

И такой способ размещения первичного контура превращает обустройство насосной станции «вода-вода» в чрезвычайно простую и нетрудоемкую операцию. Поэтому, если поблизости есть подходящий водоем, то лучшим вариантом теплового насоса будет именно гидротермальный агрегат.

Агрегат «воздух вода»

Тепловой насос воздух-вода

По сути, это тот же кондиционер, правда, много больших размеров. Первичный контур с испарителем размещается «на воздухе», за пределами жилища, в специальном корпусе.

Причем для обеспечения работоспособности насоса в зимнее время этот корпус очень часто объединяют с вытяжным каналом вентиляционной системы жилища.

Словом, основное достоинство данной системы – простота монтажа, а вот эффективность работы насосов «воздух-вода» весьма сомнительна. Ну а в наших широтах они попросту не могут конкурировать с геотермальными или гидротермальными установками.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

  1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
  2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
  3. При контакте с внешней средой хладагент закипает и испаряется.
  4. После этого хладагент в виде пара поступает в компрессор.
  5. Там он сжимается — благодаря этому серьёзно повышается его температура.
  6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
  7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
  8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
  9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

  • Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
  • Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
  • Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

  1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
  2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Общее строение водяного насоса

Водяной насос встраивается в отопительный контур для обеспечения движения теплоносителя. Поэтому такие системы называют отоплением с принудительной циркуляцией.

Он состоит из следующих базовых элементов:

  • корпус с рабочей камерой;
  • двигатель;
  • крыльчатка;
  • винт для спуска воздуха;
  • клеммная коробка.

Клеммная коробка может быть оснащена дополнительным механическим и электронным оборудованием, предназначенным для регулирования режима работы двигателя.

Простота устройства обеспечивает высокую надежность насосов, благодаря которой они могут эффективно функционировать около 5-10 лет.

Во время первого пуска водяного циркуляционного насоса нужно выкрутить воздушный винт и выпустить из рабочей зоны воздух

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

  1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
  2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
  3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
  4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

  • контур с теплоносителем, который перемещает энергию от теплоисточника;
  • контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
  • контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

  • небольшой расход электричества на отопление дома;
  • отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
  • допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
  • отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
  • отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
  • пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
  • возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
  • качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Смотрите видео плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

  1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
  2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
  3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
  4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Расчет горизонтального коллектора теплового насоса

Расчет горизонтального коллектора теплового насоса.

q – удельный теплосъем (с 1 м пог. трубы).

  •  сухой песок – 10 Вт/м,
  • сухая глина – 20 Вт/м,
  • влажная глина – 25 Вт/м,
  • глина с большим содержанием воды – 35 Вт/м.

Между прямой и обратной петлей коллектора появляется разность температур теплоносителя.

Обычно для расчета ее принимают равной 3°С . Недостатком такой схемы является то, что на участке над коллектором не желательно возводить строений, чтобы тепло земли пополнялось за счет солнечной радиации. Оптимальная дистанция между трубами считается 0,7–0,8 м. При этом длина одной траншеи выбирается от 30 до 120 м.

Основные характеристики и расчет мощности теплового насоса

Общая рациональность установки теплонасоса для отопления дома оцениваются, прежде всего, по финансовым тратам. Сюда входят:

  • цена покупки оборудования;
  • стоимость монтажа, которая может включать земельные работы;
  • траты на периодическое обслуживание;
  • примерная стоимость ликвидации частых неполадок.

Выбор модели по мощности, как было сказано выше, базируется на общей потребности в теплообеспечении. Примерный расчет для одноэтажного дома 10х10 метров (300 кубометров объема) выглядит примерно так:

  • учитывается максимальная отрицательная зимняя температура (-20);
  • определяется разница между комнатой и окружающей средой (20 — -20 = 40);
  • высчитываются теплопотери стен, по справочным данным их материала (для кирпича табличное значение 1, теплопотери — 1х300х40 — 12000 килокалорий в час или 13,5 кВт).

Полученная цифра — показатель минимальной мощности теплового насоса, которого хватит для отопления дома. Для выбора оптимальной модели характеристику нужно увеличить минимум на 50%. Это делается из-за того, что теплонасосу зимой придется работать в неоптимальных условиях, близко к нижней точке нулевой эффективности по температуре окружающей среды. Полученная цифра для рассматриваемого примера — около 20 кВт.

Вторая часть расчета — выбор емкости накопительного бака. Данную часть системы рекомендуется устанавливать, чтобы теплонасос мог работать ограниченное число циклов в сутки. В документации к оборудованию приводятся рекомендации по объему теплоаккумулятора для определенного показателя цикличности. Среднестатистическая цифра — 30 литров на киловатт при 3 запусках, 20 литров — при 5 запусках. Таким образом, для дома в рассматриваемом примере понадобится бак накопителя минимум в 400 литров для пяти циклов работы теплонасоса в сутки.

Принцип действия геотермального теплонасоса

Тепло у нас под ногами есть в любой среде. Его количество разное в разных регионах, но оно есть повсеместно. И геотермальный тепловой насос отбирает это тепло у природных источников и передает его нагревательному контуру.

Что может стать источником тепла? Любая среда вне помещения, температура которой зимой выше 0oC. Это близлежащий непромерзающий водоем, речка, даже колодец с достаточным количеством воды. Есть тепло и в грунте: ниже точки промерзания температура всегда положительная.

Источником тепла может быть любая среда с температурой выше нуля зимой

Принцип работы геотермального теплового насоса состоит в том, что тепло от источников переносится в установку, где преобразовывается и передается в отопительный контур.

Если говорить чуть подробнее, то все происходит так. В относительно теплой среде находится трубопровод с теплоносителем большой протяженности. Трубопровод чаще всего замкнутый, его движение обеспечивается насосом. Теплоноситель нагревается до температуры среды. Обычно это +5oC или чуть выше. Проходя по первому теплообменнику-испарителю, он отдает тепло находящемуся во втором контуре хладагенту.

Устройство теплового насоса: это три контура с теплоносителями, компрессор и испаритель, сбросный клапан

Хладагент — вещество, которое кипеть начинает при температуре выше -5oC. В большинстве установок используют фреон. До включения установки он находится в жидком состоянии. Потом, по мере поступления тепла от термальных источников, его температура поднимается. Фреон начинает испаряться, переходит в газообразное состояние. Этот газ уже имеет температуру порядка +5oC. Он поступает в компрессор, где его сжимают. При сжатии выделяется большое количество тепла, и из компрессора газ уже выходит с температурой от 35oC до 65oC. Он поступает в еще один теплообменник — конденсатор, где отдает тепловую энергию теплоносителю, который идет в контур отопления.

Сам фреон, отдав большую часть тепла, частично остывает, но все еще находится в газообразном состоянии при повышенном давлении. Он поступает на сбросный клапан, где давление резко падает, он резко охлаждается и сжижается. После чего снова поступает в испаритель, где начинается новый цикл преобразования.

Изготовление геотермальной установки

Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.

Расчет контура и теплообменников насоса

Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².

Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.

Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.

Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.

Необходимое оборудование и материалы

Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.

Перед началом работ нужно приобрести оборудование и материалы:

  • компрессор;
  • конденсатор;
  • контроллер;
  • полиэтиленовые фитинги, предназначенные для сборки коллекторов;
  • труба на земляной контур;
  • циркуляционные насосы;
  • водопроводный шланг или труба ПНД;
  • манометры, термометры;
  • трубка медная диаметром 10 миллиметров;
  • утеплитель для трубопроводов;
  • комплект уплотнений для герметизации.

Как собрать теплообменный блок

Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.

Обустройство грунтового контура

Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.

Можно использовать 2 метода:

  1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.
  2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.

Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.

Заправка и первый запуск

После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.

После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять.

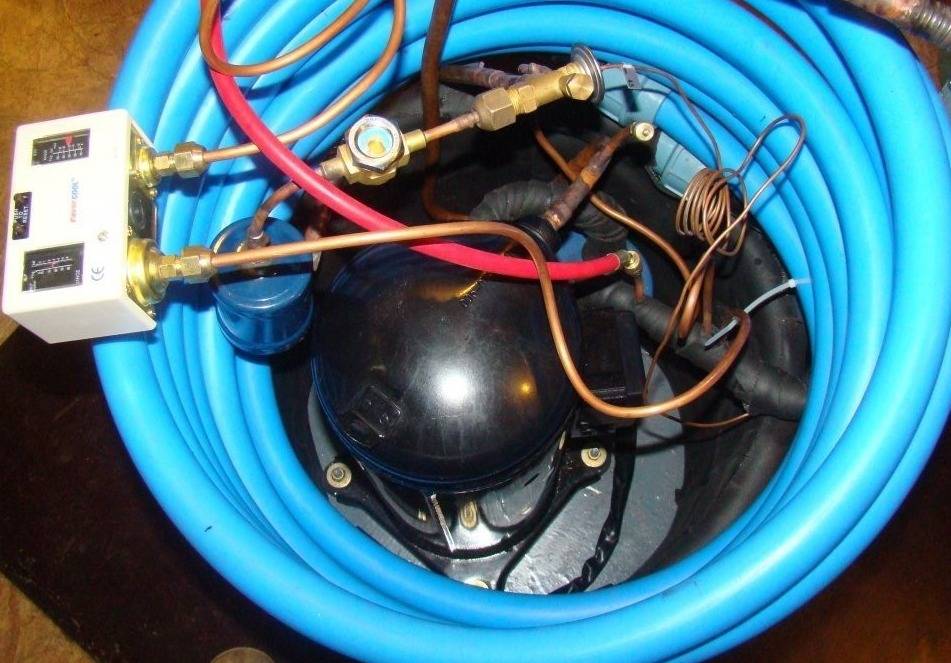

Самодельный тепловой насос

Проведенные исследования показали, что срок окупаемости оборудования напрямую зависит от отапливаемой площади. Если речь идет о доме в 400 квадратных метров, то это примерно 2-2,5 года. А вот для тех, кто имеет жилье площадью поменьше, вполне можно использовать самодельные насосы. Может показаться, что сделать такое оборудование сложно, но на самом деле это несколько не так. Достаточно закупить необходимые комплектующие, и можно приступать к монтажу.

Первым делом приобретается компрессор. Можно взять такой, какой на кондиционере. Монтируют его аналогичным образом на стену здания. Помимо этого, нужен конденсатор. Его можно соорудить самостоятельно или же купить. Если пойти первым методом, то понадобится медный змеевик толщиной не менее 1мм, его помещают в корпус. Это может быть подходящий по габаритам бак. После монтажа бак сваривается, и делаются нужные резьбовые соединения.

Преимущества или недостатки?

Так как данные устройства появились у нас относительно недавно, многие россияне до сих пор относятся к ним с большим недоверием. В США, Европе и Японии их используют давно и успешно. Однако нельзя сказать, что такое оборудование для нашей страны абсолютная загадка, «терра инкогнита».

В СССР тоже проводились эксперименты, касающиеся таких альтернативных источников энергии. Однако широкого распространения эта технология так и не получила

Поэтому важно понять, почему, и имеет ли большой смысл замена привычных систем на эко-новинку? Приставка «эко» в этом случае может означать как экологию, так и экономию

Достоинства

Первое и несомненное преимущество тепловых насосов — значительная экономия электроэнергии. Да, им, в отличие от солнечных коллекторов, она необходима, однако в гораздо меньших количествах. Например, электрический котел (или обогреватель) забирает столько же энергии, сколько выдает тепла. Тепловой насос, наоборот, тратит минимум электроэнергии, а тепла производит в три-семь раз больше. Оборудование может потратить 5 кВт/ч, однако тепла оно выделяет не менее 17 кВт/ч. Высокий КПД — самое привлекательное качество тепловых котлов.

  1. Серьезная экономия на энергоносителях. Цены на все виды топлива неумолимо растут, а тепловой насос позволит получать большее количества тепла при сократившихся расходах на электроэнергию.
  2. Возможность установки в любой местности, так как источником тепла способны стать воздух вода либо грунт. Особенно актуально оборудование для участков, расположенных далеко от газовой магистрали.
  3. Реверсивность установки. Тепловые насосы универсальны. Зимой они обеспечивают тепло, жарким летом дают возможность обеспечить помещению прохладу. Однако такой функцией оснащают не все модели.
  4. Долговечность. Оборудование, за которым ухаживают должным образом, способно бесперебойно работать 25-50 лет. Замена компрессора может потребоваться раз в 10-15 (максимум 20) лет.
  5. Возможность использования в любых условиях: там, где нет электричества, устанавливают бензиновый либо дизельный двигатель.
  6. Экономия на техническом обслуживании. Оборудование не потребует на него больших расходов.
  7. Бесперебойная работа при температуре -15°.
  8. Полная автоматизация теплового насоса.
  9. Безопасность для окружающей среды.
  10. Бесплатность источника тепла.

Помимо плюсов есть у систем и слабые стороны.

Недостатки

К ним относится:

  1. Цена тепловых насосов и стоимость обустройства геотермальной системы. Причем окупится оборудование далеко не сразу. Владельцам придется ждать как минимум 5 лет. Исключение — воздушные устройства, не требующие дополнительных вложений.
  2. Необходимость добавления дополнительного источника тепла в тех регионах, где температура нередко бывает ниже -20°. Такая система называется бивалентной. Если не справляется тепловой насос, то подключается теплогенератор (газовый котел, электрообогреватель).
  3. Экологичность, все же находящаяся под вопросом. Для человека угрозы нет, но она существует для экосистемы. Например, в грунте живут микроорганизмы — анаэробы. При сильном охлаждении пространства около труб им грозит неминуемая гибель.
  4. Почти необходимость обеспечить в доме трехфазную электросеть. Для исправной работы теплового насоса надо свести к минимуму перепады напряжения, которые способны спровоцировать поломку установки.

Оптимально использование такого оборудования в системах, где низкотемпературный теплоноситель, пример — «теплый пол».

Чтобы понять, целесообразна ли покупка и установка теплового насоса, владельцам придется оценить все плюсы и минусы. Главные «противники» — экономия электроэнергии (топлива) и серьезные расходы на приобретение и установку. К существенным минусам ТН относят низкий КПД в холодное время года, однако есть модели, которые могут вырабатывать тепло даже при -35°. Но заплатить за них придется еще дороже.

Стоит ли тратиться на покупку и установку ТН? Каждый решает сам. Единоразовое вложение даст шанс навсегда забыть о больших счетах за отопление. Кроме того, в пользу оборудования свидетельствует его полная безопасность для жильцов, и почти полная — для окружающей среды.

Расчет горизонтального коллектора теплового насоса

Эффективность горизонтального коллектора зависит от температуры среды, в которую он погружен, ее теплопроводности, а также площади контакта с поверхностью трубы. Методика расчета достаточно сложна, поэтому в большинстве случаев пользуются усредненными данными.

  • 10 Вт – при заглублении в сухой песчаный или каменистый грунт;
  • 20 Вт – в сухом глинистом грунте;
  • 25 Вт – во влажном глинистом грунте;
  • 35 Вт – в очень сыром глинистом грунте.

Таким образом, для расчета длины коллектора (L) следует потребную тепловую мощность (Q) разделить на теплотворную способность грунта (p):

L = Q / p.

Приведенные значения можно считать действительными только при соблюдении следующих условий:

  • Участок земли над коллектором не застроен, не затенен и не засажен деревьями или кустами.
  • Расстояние между соседними витками спирали или участками «змейки» составляет не менее 0,7 м.

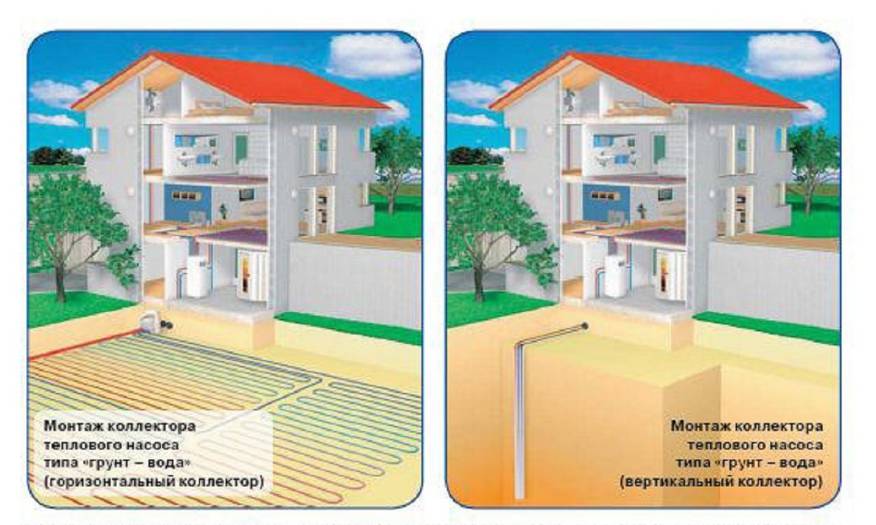

Обогрев дома тепловым насосом типа «земля-вода»

В тепловом насосе типа «земля-вода» теплообменник может быть представлен двумя видами:

  • горизонтальным коллектором. Это несколько контуров, выполненных из пластиковых труб, которые находятся под слоем почвы, причем следует заметить, что теплообмен более интенсивен во влажных грунтах, а в сухих песчаных снижается. Тепло, которое накапливается в ней (в почве) в процессе солнечного излучения, коллектор отбирает и использует. Чтобы отопление таким геотермальным тепловым насосом было эффективным, в зависимости от характера почвы, ее теплопроводности, геометрии местности необходимо подбирать соответствующую схему укладки труб, например, в виде петли, змейки, зигзага и т. д. Для обогрева дома площадью 150–200 м потребуется трубопровод длиной примерно 400–650 м, уложенный в виде нескольких контуров на глубину 1,2–1,5 м, т. е. ниже уровня промерзания. Для этого понадобится участок площадью приблизительно 300–400 м (чтобы сократить длину трубопровода, снизить гидравлическое давление и уменьшить мощность насоса, прибегают к спиральной укладке труб на глубину 2–4 м), т. е. фактически его площадь должна вд
    вое превосходить площадь отапливаемой постройки. Понятно, что на таком участке можно лишь разбить газон или цветник, не используя его под другие нужды. Устройство горизонтального коллектора обойдется несколько дешевле, да и монтаж его отличается большей простотой, чем закладка теплообменника другого вида;
  • вертикальным грунтовым зондом, для которого необходимо пробурить скважину глубиной от 50 до 200 м. Естественно, что для такого оборудования не понадобится большой участок, но бурильные работы стоят достаточно дорого. Однако и эффективность такого геотермального теплового насоса для дома будет гораздо выше (по сравнению с горизонтальным коллектором разница составит примерно 20 %), поскольку на большой глубине температура почвы тоже более высокая. Зонды могут иметь разную конструкцию, но, как правило, предпочтение отдают U-образной. Зазор между стенками скважины и зондом заполняют раствором – либо буровым, либо бетонным, что не только предохраняет трубы от механических повреждений, но и улучшает теплопередачу.

Схема отопления тепловым насосом «земля-вода»:

  • первый контур с рассолом;
  • второй контур – собственно тепловой насос:
  1. испаритель;
  2. компрессор;
  3. конденсатор;
  4. расширительный клапан;

третий контур – отопительная система.

Чтобы обогреть дом площадью 150–200 м, надо пробурить 5–6 пятидесятиметровых скважин, причем при этом надо соблюдать несколько условий. Во-первых, скважины должны располагаться на расстоянии от дома не менее чем 2 м, иначе его фундамент может пострадать; во-вторых, скважины не должны попасть на одну линию с подземными водами, вследствие чего эффективность теплового насоса резко упадет.

Ниже описано, как работает тепловой насос типа «вода-вода» для отопления загородного дома.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
