Однотрубную или двухтрубную: Какую систему отопления выбрать? Советы

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

  • возможность полностью спрятать все трубы в стены и в полы;
  • удобная настройка системы;
  • возможность создания дистанционной раздельной регулировки;
  • минимальное количество соединений – они сгруппированы в распределительных шкафах;
  • удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
  • почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

  • высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
  • трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Конденсатоотводчики

Чтобы контролировать поток пара и конденсата, эти две жидкости должны быть разделены. Обычный метод заключается в установке конденсатоотводчика на выходе каждого радиатора. Это устройство позволяет воздуху и воде существовать в радиаторе, но не парам. Если ловушки не работают, систему нельзя контролировать.

Внутренний элемент вышедшей из строя ловушки может быть легко заменен сантехником. Конечно, если ваши ловушки не сработали, то разумно предположить, что все ловушки в здании должны быть проверены.

Теперь, когда пар и вода разделены, мы можем перейти к управлению радиаторами. Для контроля температуры в двухтрубных паровых системах используется термостатический радиаторный клапан (ТРВ). ТРВ следят за температурой вблизи радиатора и крепятся к трубе подачи пара.

Затем вы можете вручную установить температуру: настройки обычно отображаются численно с диапазоном температур, соответствующим каждому элементу системы. Когда желаемая температура будет достигнута, клапан закроет подачу пара к отдельному радиатору. Если радиатор установлен в корпусе, то необходимо использовать модель капиллярной трубки.

Система отопления с одной трубой

Прекрасно подойдет для высотных домов.

Как работает однотрубная с нижним подключением:

  • по стояку на этажи повыше поднимается  тепловой носитель;
  • все отопительные устройства постепенно подсоединены к нисходящему стояку.

Аналогичным образом, этажи повыше обогреваются лучше, чем находящиеся снизу.

В приватизированных домах обогрев делится одинаково.

Важные достоинства подобной системы — достаточно-таки пристойная стоимость и небольшие затраты материалов, так как ставится всего один стояк для теплового носителя.

Высокое водное давление обеспечивает природный цикл, а антифриз выполняет систему более экономной.

Недостатки системы с одной трубой — очень трудный тепловой и гидравлический расчет сети, так как, допустив погрешность в расчетах устройств, достаточно непросто ее убрать.

Также, это повышенное гидродинамическое сопротивление и невольное кол-во обогревательных устройств на одной магистрали.

Поступление теплового носителя идет сразу во все обогреватели и не подлежит отдельной регулировки.

Кроме этого запредельно высокие потери тепла.

Дабы можно было настроить работу индивидуальных приборов, включенных к одному стояку, в сеть подсоединяют циркулярные насосы (замыкающие участки) – это перемычка в виде куска трубы, совмещенная прямой и обратной трубами радиатора, с кранами и клапанами.

Для возможности температурного регулирования каждой батареи в отдельности, циркулярный насос позволяет включать к теплообменнику автотерморегуляторы.

Еще, это также позволяет, на случай неполадки, менять или ремонтировать некоторые устройства, не отключая при этом всю систему отопления.

Однотрубное теплоснабжение делится на горизонтальное и вертикальное:

  • вертикальное – это подключение всех батарей постепенно сверху вниз.
  • горизонтальное – это методичное соединение всех радиаторов отопления по всем этажам.

Из-за накопления воздуха в батареях и трубах появляются говоря иначе пробки, что считается недостатком двоих систем.

Что нужно учитывать при обустройстве любой системы

Схема работы котла отопления.

Важно не забывать устанавливать на входе и выходе радиатора регулирующие термокраны, а также сливной кран, который обычно располагают в самой нижней точке отопительной конструкции. Приобретение труб и фитингов б/у или же «по дешевке» в любой системе отопления в дальнейшем может вылиться в очень серьезные проблемы, требующие капитального ремонта не только всей отопительной конструкции, но и самого дома из-за возможного разрыва труб с горячей водой и его затопления. Приобретение труб и фитингов б/у или же «по дешевке» в любой системе отопления в дальнейшем может вылиться в очень серьезные проблемы, требующие капитального ремонта не только всей отопительной конструкции, но и самого дома из-за возможного разрыва труб с горячей водой и его затопления

Приобретение труб и фитингов б/у или же «по дешевке» в любой системе отопления в дальнейшем может вылиться в очень серьезные проблемы, требующие капитального ремонта не только всей отопительной конструкции, но и самого дома из-за возможного разрыва труб с горячей водой и его затопления.

Двухтрубная разводка отопления возможна для частного дома с любым количеством этажей. И ее работа может происходить и без использования циркуляционного насоса. Но данные системы имеют достаточно низкую эффективность и в наше время уже мало кем используются.

https://youtube.com/watch?v=IVHMLLJRL6M

При принятии решения размещения в доме двухтрубной разводки с оснащением коллектора нужно тщательно продумать и спланировать размещение узла распределения теплоносителя, так называемой гребенки. Будет правильно сделать длину труб, отходящих от нее, соизмеримой, так как значительная разница длины от гребенки до радиаторов может привести к возникновению существенной разницы в давлении. А это осложнит регулировку системы в целом. Наилучшее решение в размещении гребенки такое, при котором до каждого из радиаторов от нее будет приблизительно равное расстояние.

Трубы для обустройства отопления могут быть медными, стальными, полипропиленовыми и металлопластиковыми, но ни в коем случае нельзя пользоваться оцинкованными. Необходимый тип труб выбирается в зависимости от строительного проекта и с предпочтительными характеристиками: экономическими, экологическими. Но в приоритете должны стоять гидравлические характеристики.

От выбранной схемы отопительной разводки (двухтрубной или однотрубной) будет зависеть расход труб, нужных для прокладывания данной системы. Частные дома, имеющие большую площадь, требуют оборудования двухтрубной системы, в которую дополнительно еще врезают и циркуляционный насос. Регулировка температурных режимов в каждом помещении производится при помощи терморегуляторов.

Модернизация однотрубных отопительных систем

Техническое решение, которое делает возможным регулировать работу каждого отдельного отопительного прибора, разработано.

Оно заключается в подключении специальных замыкающих участков (байпасов), которые делают возможным встраивание в отопление радиаторных автоматических терморегуляторов. Какие еще преимущества становятся возможными при установке байпасов? Подробно об этом поговорим далее.

Байпас (внешний вид)

Схема работы байпаса

Главное достоинство такой модернизации в том, что в этом случае становится возможным регулировать температуру нагрева каждой батареи или радиатора. Кроме этого можно полностью перекрыть подачу теплоносителя к прибору.

Благодаря чему такой отопительный прибор ремонтируется или заменяется без отключения всей системы.

Байпас представляет собой обводную трубу, снабженную клапанами или кранами. При правильном подключении такой арматуры к системе, она позволит перенаправить поток воды по стояку, минуя ремонтируемый или заменяемый отопительный прибор.

Не сложно понять, что задача установки таких устройств в систему своими руками вряд ли возможно решить, даже если в наличии имеется подробная инструкция. Без участия специалиста в этом случае не обойтись.

Система отопления с одним магистральным стояком должна комплектоваться отопительными устройствами, которые имеют повышенные характеристики в отношении надежности. Любые устройства в однотрубной системе должны выдерживать повышенное давление и высокую температуру.

Однотрубная или двухтрубная система отопления

При проектировании системы отопления встаёт резонный вопрос – какой схеме отдать предпочтение: одно- или двухтрубной?

Смонтировать однотрубную магистраль легче, проще и дешевле, в то время как расчёт двухтрубной необходимо проводить учитывая многие технические параметры различных узлов. Так ли всё на самом деле?

Расширительный бак в системе отопления

Однотрубная система отопления и двухтрубная – отличие на фото

Подключение радиаторов в однотрубной и двухтрубной системах отопления:

1. Однотрубная система/диагональное подключение2. Однотрубная система/нижнее подключение 3. Двухтрубная система/диагональное подключение 4. Двухтрубная система/нижнее подключение

Ссылка по теме:  Виды систем отопления и их устройство в загородном доме-какую конструкцию выбрать

Двухтрубная отопительная система в дачном доме своими руками Отопление дачи двухтрубной системой отопления В…
Разница в видах циркуляции, отопление открытого и закрытого типа РАЗВОДКА СИСТЕМЫ ОТОПЛЕНИЯ – СОВЕТЫ…
Теплоноситель для отопления – чем заменить воду в системе Выбираем теплоноситель для систем отопления…
Универсальное отопление своими руками – подробные чертежи и схемы Как сделать универсальное отопление –…
Замена воды на пропиленгликоль в системе отопления Пропиленгликоль как теплоноситель в системе…
Как сделать опрессовку труб в частном доме ОПРЕССОВКА ТРУБ В ЗАГОРОДНОМ ДОМЕ Состояние…
Дуги для самодельного парника-теплицы в качестве автополива (чертеж) Самодельный парник-теплица в с дугами…

Открытые и закрытые системы

По мере нагревания объём теплоносителя увеличивается. Появляются излишки жидкости, которые должны оставаться в системе. Для разогретого теплоносителя предусматривают установку расширительных бачков. Их объём выбирают из расчёта 10-15% от полной ёмкости котла, труб, радиаторов.

По конструкции определяют вид: закрытая или открытая.

Открытый тип

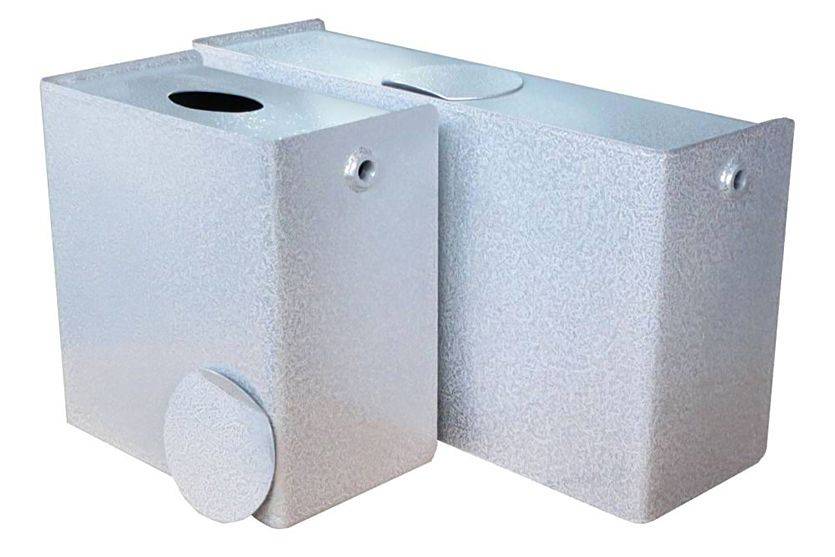

Готовый расширительный бак под СО открытого типа.

В открытых вариантах в качестве бака используют любую ёмкость, стойкую к коррозии и температуре около 80 оС. Это может быть бак из нержавеющей стали или защищённого от коррозии чёрного металла. Прибор устанавливают в самой верхней точке, что исключает вытекание теплоносителя под действием столба жидкости.

В нижней части находится патрубок для присоединения к трубопроводу. Вверху оставляют лючок для долива воды.

В других вариантах долив испарившейся воды осуществляют с помощью присоединения к водопроводной сети (см. схему ниже) и организации слива излишков в канализацию.

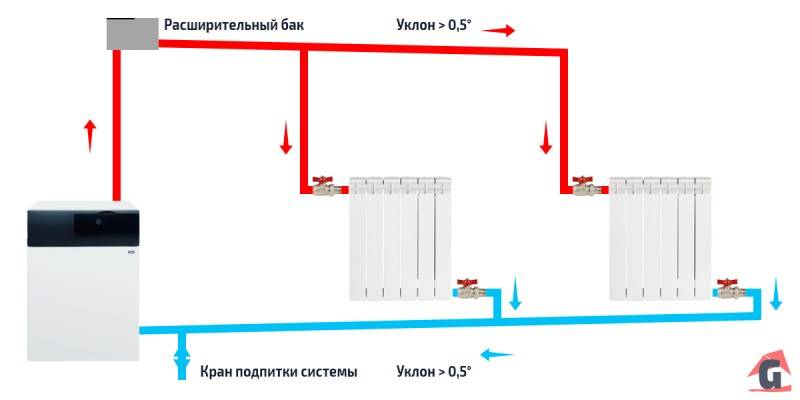

Схема однотрубной системы открытого типа.

Для предотвращения перелива и автоматического удаления воздуха, бак часто делают герметичным, а в верхней части ёмкости монтируют автоматический клапан-стравливатель. Этот вариант предпочтительнее, если бак находится на чердаке и доступ к нему затруднён.

Бак открытой системы с автоматическим воздухоотводчиком.

Закрытые системы

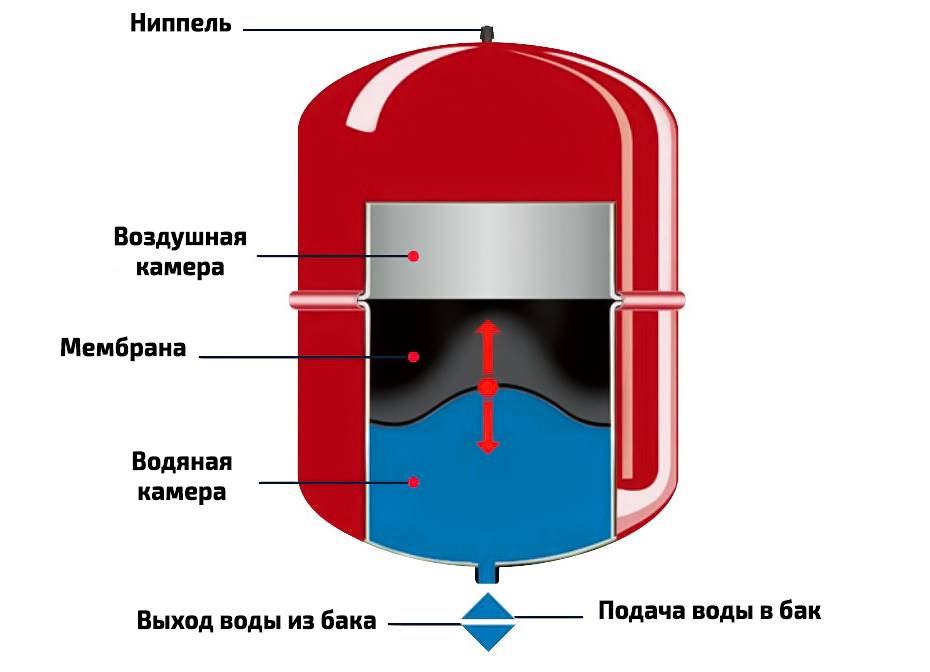

Устройство мембранного расширительного бака.

В закрытых схемах используют герметичные расширительные баки двух типов: с диафрагменной или баллонной мембраной .

До начала заполнения системы через ниппель в воздушной камере нагнетают давление до 1,5 атм. Затем заполняют систему теплоносителем до показаний манометра 1,8-2 атм.

Далее бак работает в автоматическом режиме:

  1. При нагревании жидкость расширяется.
  2. Повышается давление, излишки теплоносителя через патрубок поступают в рабочую полость бака.
  3. Разделяющая мембрана эластична, поэтому рабочая зона увеличивается. Одновременно повышается давление воздуха во втором отсеке бака.
  4. После остывания теплоноситель уменьшается в объёме и мембрана, распрямляясь под действием сжатого воздуха, выдавливает теплоноситель в систему отопления.

Контакт рабочей жидкости и воздуха помещений исключён, поэтому в закрытых системах можно использовать любые разрешённые производителем отопительного оборудования антифризы и гликоли.

В закрытых системах расширительный бак может быть установлен в любом месте, но предпочтение отдают монтажу вблизи котла: бак не портит вид жилых помещений, облегчается обслуживание.

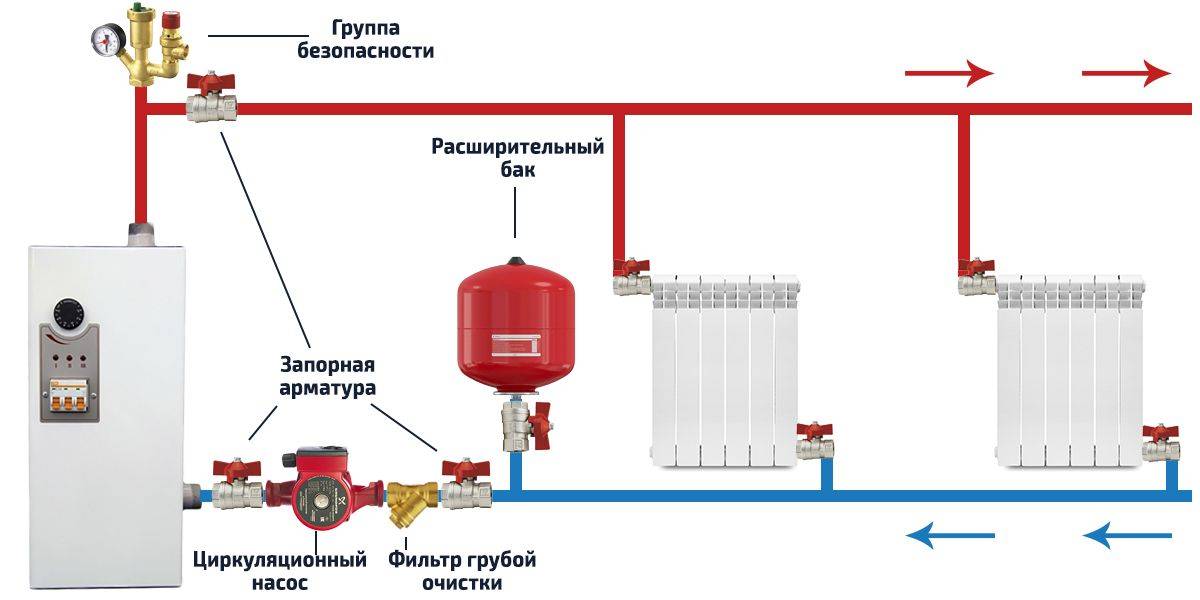

Схема однотрубной системы отопления закрытого типа.

Преимущества и недостатки отопления с одной трубой

Однотрубное отопление (так же называемое “ленинградка”) характеризуется подачей жидкости в радиаторы и отводом ее из них последовательно.

Оно имеет такие плюсы:

  • сокращение времени и снижение трудоемкости монтажа;
  • магистраль можно спрятать в стенах, что улучшает эстетические свойства помещения;
  • есть возможность организации самотечного движения теплоносителя в сооружениях на 2-3 этажа;
  • сравнительная дешевизна прокладки труб;
  • если система закрытая, то ее регулировка осуществляется автоматически, посредством термостатических вентилей радиаторов.

Однако, для ленинградки характерны такие минусы:

Типы подключения радиаторов отопления ↑

Радиаторы отопления, естественно, подключаются в зависимости от той или иной отопительной системы, с учетом ее конкретных характеристик и подбирается тип подключения к системе радиатора. Выделяют три схемы:

  1. диагональное;
  2. боковое;
  3. нижнее.
  • При диагональной схеме вход располагается наверху. Обратка же расположена в нижней части противоположной батареи. Надо заметить, что при подобном виде подключения достигается максимально возможная теплоотдача, близкая к тем цифрам, что указаны на радиаторах производителем.
  • Боковое подключение – это когда вход и выход (обратка) размещены с одной стороны радиатора. Вверху находится вход, соответственно внизу — выход. Наиболее распространенный вид подключения в многоквартирных домах, в централизованных системах отопления. Возможная потеря теплоотдачи минимальна. Если подключаются несколько радиаторов, она доходит до 5 %.
  • Нижнее подключение – это когда вход размещен в нижней части батареи, а выход тоже внизу, но на противоположной стороне. Считается, что подобный тип подключения дает самые большие потери тепловой мощности отопительных батарей: достигают 10-15%. Плюсом нижнего подключения можно назвать разве что удобство сокрытия труб под плинтусы или непосредственно в стеновых штробах.
  • При покупке радиаторов отопления надо учитывать,что они выпускаются с различным вариантом расположения входа-выхода.

Следует иметь в виду, что указанные потери тепла, как правило, в обычных квартирах многоэтажек почти неощутимы. Разница же температур в частном доме между первым от котла радиатором и последним достигает нередко 10-12°С.

Важно знать, что как проектирование отопительной системы, так и ее монтаж (да и ремонтные работы тоже) отнесены к лицензируемой деятельности и должны производиться сертифицированными специалистами. И поскольку от этого прямо либо косвенно зависит безопасность не только вас лично, но и ваших близких и соседей, то пренебрегать этим моментом не стоит

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

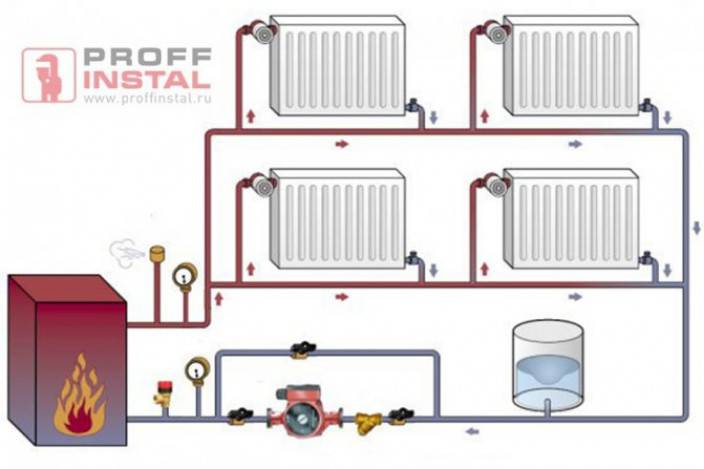

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Особенности однотрубной системы

Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.

Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.

Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций. Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются

В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.

Составные части однотрубной системы

Составные части однотрубной системы

Если реализация однотрубной системы отопления осуществляется своими руками, то всегда необходимо помнить о том, что байпас, а так же все самостоятельные элементы системы должны иметь возможность перекрываться вентилями. Это делается для того, что бы в случае выхода их из строя можно было без особых проблем произвести последующую замену или ремонт.

Горизонтальная однотрубная система отопления

Данная схема однотрубного отопления частного дома подразумевает применение в одноэтажных конструкциях. Только здесь можно её реализовать. Её ещё иногда называют однотрубной системой отопления Ленинградка. Схема подключения однотрубной системы отопления в данном случае очень даже простая.

Прокладывается магистраль либо над полом, либо в конструкции самого пола. При этом в обязательном порядке необходимо уменьшить теплоотдачу магистрали, а для этого систему необходимо утеплять. Все трубы в данной системе лучше устанавливать под определённым углом, а радиаторы можно монтировать на одном уровне.

Иногда горизонтальная однотрубная система устанавливается и в частных двухэтажных домах. Однотрубная схема отопления двухэтажного дома получается несколько сложнее, чем в одноэтажной конструкции. Здесь дополнительно в систему вводится стояк, который подаёт жидкость на второй этаж. Если имеется такая возможность, то стояк нужно врезать до первого радиатора, который расположен на первом этаже.

В данной системе регулировку температуры можно сделать поэтажно. Однотрубная система отопления многоэтажного дома может быть выполнена по такому же принципу, однако всегда нужно помнить, что потерь тепла в данной ситуации не избежать. На верхних этажах всегда будет значительно холоднее, чем на нижних.

Вертикальная однотрубная система отопления двухэтажного дома

Вертикальную однотрубную систему отопления разумно использовать именно в двухэтажных домах. Она отличается от горизонтальной тем, что в её состав входит еще и циркуляционный насос, который в несколько раз повышает эффективность работы.

Однотрубная система отопления схема в данном случае так же достаточно проста. Байпас в подобной конструкции можно не использовать. Он необходим лишь для того, чтобы можно было без особых проблем производить ремонтные работы. Из котла жидкость поднимается на второй этаж по стояку. Здесь она попадает в радиаторы, где и происходит её охлаждение.
