Как подключить теплый пол к терморегулятору: используем схему для правильного подключения

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Типы кабелей отопления:

1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Выбор мощности системы

Перед покупкой следует придирчиво осмотреть упаковку, ведь теплые водяные полы идут с кабелем определенной длины и мощности, что подразумевает возможность обогрева определенной квадратуры. При выборе следует руководствоваться таким правилом:

• для полноценного обогрева комнаты используется мощность в 170 Вт;
• если подобная система является дополнительной, то достаточной будет мощность в 110 Вт.

Таблица с мощностями

Использование водяных теплых полов может привести к ряду проблем. Для начала не каждое напольное покрытие сможет без ущерба переносить подобный температурный режим. Устанавливаемый линолеум или плитка будет превосходно себя чувствовать при такой температуре, чего нельзя сказать о паркете. Так же стоит просчитать возможную мощность, которую будет потреблять система теплого пола, ведь существуют некоторые ограничения касательно потребляемой мощности для отдельных категорий граждан. При этом стоит учитывать и остальные электрические приборы, которые находятся в доме или квартире.

Установка теплого пола

Для начала хотелось бы отметить, что самостоятельно установить котел для теплового пола и саму систему, под силу только тем людям, которые имеют определенный опыт в подобных работах. Такие системы могут быть установлены как для обогрева больших площадей, так и для маленьких. Горячая вода здесь будет исполнять роль теплоносителя. Дабы произвести верный монтаж водяных теплых полов, необходимо создание дополнительной стяжки, где впоследствии будут размещены полимерные трубы.

Укладка

Возможно использование и других материалов, однако все они стоят дорого, либо не относятся к категории долговечных. Прокладка таких систем так же говорит об экономичности их использования. Эта система позволяет установку разных типов напольного покрытия и возможность мебельной перестановки (отсутствие видимых труб и батарей). Высокая эффективность и долговечность подобных систем, позволило им стать прекрасной заменой системы центрального отопления.

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Читать так же: об особенностях эксплуатации электрического теплого пола.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

• безопасна;
• очень удобна;
• экономична;
• в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие

При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»

Таким образом, устройство отопления пола включает в себя:

• нагреватель;
• терморегулятор;
• датчик температуры.

Настройка

Нужно отметить, что указанный в нашей статье вариант терморегулятора, созданного из датчика LM335, нет необходимости настраивать.

Достаточно лишь знать точное напряжение, которое будет подаваться на «плюс» компаратора. Узнать его можно с помощью вольтметра.

Нужные в конкретных случаях значения можно высчитать используя для этого формулу, такую как: V = (273 + T) x 0.01. В этом случае Т будет обозначать нужную температуру, указываемую в Цельсии. Поэтому для температуры в 20 градусов, значение будет равняться 2,93 В.

Во всех остальных случаях напряжение будет необходимо проверять уже непосредственно опытным путем. Чтобы это сделать, используется цифровой термометр такой, как ТМ-902С. Чтобы обеспечить максимальную точность настройки, датчики обоих устройств (имеется ввиду термометра и терморегулятора) желательно закрепить друг к другу, после чего можно проводить замеры.

Смотрите видео, в котором популярно разъясняется, как сделать терморегулятор своими руками:

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

• Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
• Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

• Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
• Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

• Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
• Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

3-х ходовой клапан

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

• Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
• Второй недостаток устраняется установкой циркуляционного насоса.

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является  2-х ходовой клапан или питающий клапан.

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

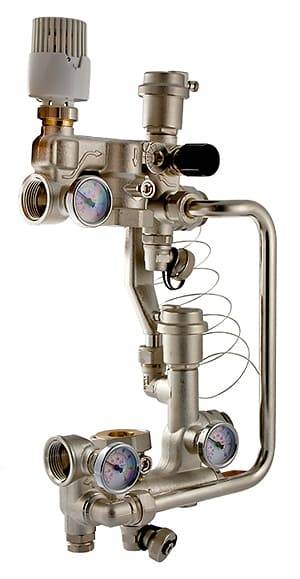

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.



Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

• Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
• Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
• Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Настройка терморегулятора

Распространенные модели термостатов оснащены программным модулем, который задает необходимые показатели температуры пола для любого временного отрезка. Сенсорный экран позволяет провести эту процедуру путем нескольких нажатий.

Клавиши «вверх» и «вниз» задают нужную температуру в ручном режиме после включения прибора.

Настройки автоматической регулировки займут некоторое время.

Установка даты и времени.

На панели есть кнопка «книжка», в течение 5 секунд необходимо удерживать ее в нажатом состоянии одновременно со стрелкой «вверх». Открывается меню, в котором можно настроить как часы, так и дни недели (обозначаются цифрами от 1 до 7). Кнопка «питание» сохраняет выбранный вариант.

Watch this video on YouTube

Регулировка нагрева по дням и часам

Активация меню настроек происходит с помощью значка «книжка», на который жать нужно в течение 5 секунд. В основных настройках временного интервала будние дни идут в первую очередь. Опции выбираются нажатием на «книжку», время выбирается клавишами «вверх» и «вниз». Цикл настроек повторяется в такой последовательности: день недели – время – температура. Настроить можно, разбив сутки на 6 отрезков:

• подъем;
• покинули дом;
• вернулись в обед;
• ушли с обеда;
• вернулись вечером;
• ночной режим.

Настройки сервисного меню

Активизируются на выключенном приборе при нажатии кнопок «включение» и «книжка». С помощью сервисного меню можно настроить:

• Калибровку датчиков;
• Переключение датчиков или их одновременное включение;
• Ограничение температуры;
• Регулировку шага температуры (по умолчанию шаг включения-отключения пола равен 1 градусу);
• Минимальный режим прогрева;
• Максимальный обогрев;
• Сброс настроек.

Детский режим

Экран терморегулятора можно защитить от случайного нажатия, подключив блокировку. Одновременное нажатие клавиш «вверх» и «вниз» в течение 5 секунд обеспечивает надежную защиту контроллера от несанкционированного переключения.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

1. Подключить через розетку с помощью штепсельной вилки.
2. Провести трехжильный провод в заранее подготовленной штробе от терморегулятора к розетке.

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой. Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

• L – фаза, коричневый или красный провод;
• N – ноль, синий или голубой провод;
• PE – заземление, желто-зеленый или желтый провод.

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

• Термодатчик подключите к 1 и 2 номеру клемм терморегулятора.
• Провод от сети необходимо подключить к 5 и 6 номеру клемм. На пятую ставится фаза, а на шестую ноль.
• К 3 и 4 клемме подключается греющий кабель.

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Будет полезно прочитать:

Топ 5 статтей

1. Обзор стоимости теплых полов за м2, стоимость монтажа
2. Монтаж электрического и водяного теплого пола своими руками
3. Какой теплый пол лучше
4. Какое напольное покрытие можно использовать для теплого пола?!
5. Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

• Популярные
• Хиты продаж

Одножильный нагревательный кабель DEVI

65.00 грн.

Одножильный нагревательный кабель DEVI

65.00 грн. ЛУЧШИЙ ВЫБОР ТЕПЛОГО ПОЛА . ЛУЧШЕ ЧЕМ НА РОЗЕТКА:

— ЭЛЕКТРИЧЕСКИЙ ТЕПЛЫЙ ПОЛ ЦЕНЫ

— ВОДЯНОЙ ТЕПЛЫЙ ПОЛ ЦЕНЫ

Возможно ли подключить теплый пол через розетку?

Конечно возможно, особенно если вы используете пленочный теплый пол.

В таком случае достаточно подключить фазу и ноль к пленке через кабель к медным шинам (обязательно перед тем тщательно заизолировав и выполнив все требования безопасности), подключить вилку.

После включения пола к розетке с питанием 220, вы сразу почувствуете нагревание, но из-за отсутствия терморегулятора пленка будет нагреваться максимально, поэтому лучше взять розеточный терморегулятор с выносным датчиком и подключить к теплому полу.

Выносной датчик обычно имеет длину около 2 м\п и прячется непосредственно между пленкой и теплоотражателем.

Желательно в таких мобильных теплых полах использовать утеплитель-теплоотражатель толщиной 2-4 мм

Обзор стоимости теплого пола за м2 (Читать)

Кроме пленочного теплого пола через розетку можно подключать и кабельные и стержневые полы и маты, но без регулятора температуры лишь на малый срок для проверки исправности. Вообще, можно кабель подключать и через розеточный терморегулятор, но обязательно правильно закрепите датчик и следите за техникой безопасности.

Часто задают вопрос, можно ли устанавливать теплый пол от розетки, т.е. брать питание от розетки к терморегулятору. Все зависит от мощности теплого пола, если площадь пола большая — 10 и более м2, а нагрузка на сеть превышает 2 кВт и более, то стоит задуматься и проконсультироваться с электриком. При меньшей площади, мы думаем, что можно без проблем. Только в дальнейшем эту линию не стоит перезагружать, например, электрочайником. Старайтесь, чтобы кабель подводки был стандартным для разводки – 2,5 медь ВВн.

Розеточные терморегуляторы с заземлением слева и без — справа

Будет ли работать теплый пол от центрального отопления, как правильно подключить теплый пол к котлу?

Схема подключения теплого пола к электрической сети

В электрическом подогреваемом полу применяется электрический нагревательный элемент, работой которого управляет терморегулятор (детальнее: “Управление теплым полом электрическим – варианты и способы”).

На сегодня имеется два основных вида терморегуляторов:

• механические, где температура нагревания элемента контролируется, с помощью механического датчика;
• электронные, способные устанавливать рабочую температуру нагревательного элемента с помощью электронной схемы. Подобные регуляторы имеют более широкие функциональные возможности. Например, можно запрограммировать как время включения, так и время выключения.

Все они предназначены для контроля мощности различных конструкций нагревательных элементов, таких, как:

Нагревающий кабель. Это специальный кабель с жилой, имеющей большое сопротивление, покрытой надежной, термостойкой изоляцией. Этот кабель нагревается, если по нему пропустить электрический ток.

Тепловой мат. Основу такой конструкции составляет нагревательный кабель, закрепленный на теплоизоляционной основе с определенным шагом.

Полупроводниковый нагревающий элемент. Под действием электрического тока, полупроводниковый материал, размещенный на специальной пленке, излучает инфракрасные лучи. Толщина пленки с полупроводниковым элементом не превышает 0,5 мм.

Особенности подключения водяного обогрева

регулировка водяного теплого поласхем подключения водяного теплого пола

Вариант первый.

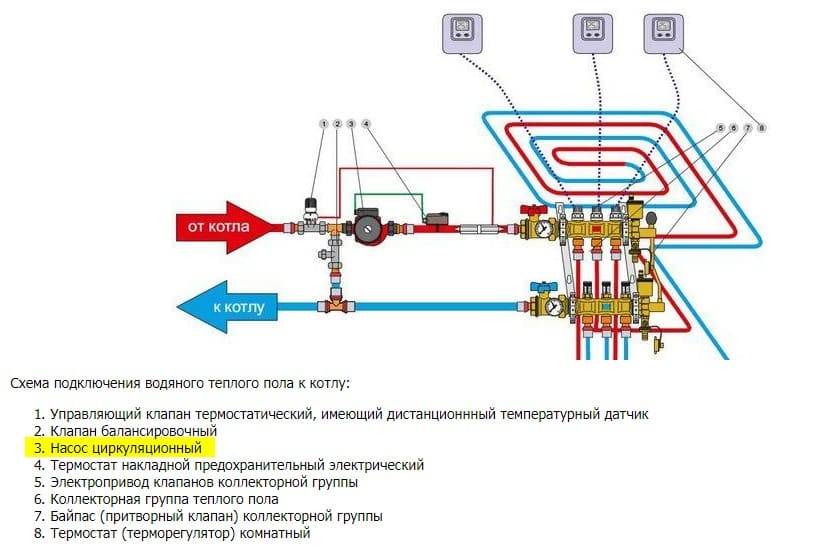

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:

• управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
• балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
• циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
• предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
• коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
• электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
• байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
• несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Схема соединения

Термостат монтируется в стену около розетки или выключателя. В подготовленную воронку в стене устанавливается монтажная коробочка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Далее, выполняется подсоединение термостата.

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Важно знание проводов по цвету:

• Белый – L-фаза.
• Синий – N ноль.
• Желто-зеленый провод – заземление.

Схема соединения:

1. Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белый.
2. К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
3. Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
4. Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных элементов (обычно с помощью специальной ручки или кнопки). Далее, выставляют максимальную температуру. Правильность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Инструкция подключения теплого водяного пола:

• Для начала выполняется монтирование термодатчика. Рекомендуется выполнять монтаж термодатчика вблизи с терморегулятором.
• В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки водного напора, переходящего в контуры.
• Имеющиеся электропровода соединить в единую цепь.
• Настроить нагревательные элементы механизма.
• По окончании монтажа необходимо подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут производить замеры температурных режимов обыкновенным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В этом случае терморегулятор контролирует температурный режим воздуха, а не нагревание покрытия.

Подключение терморегулятора к двухжильному кабелю. Система двухжильного кабеля под защитным слоем состоит из двух токоведущих проводок. Он удобен в установке тем, что подключение происходит с помощью одного провода, в отличие от одножильного электрокабеля.

Схема подключения показывает, что в двухжильном электрокабеле контактируют 3 электропровода: коричневый и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из одного токоведущего электропровода (белый). Вторая проводка зеленого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белого цвета, а зеленый подключают к №5.

Подключение теплых матов почти не отличается от процесса для кабельного отопления.

Остановимся только на различиях:

• Для установки датчика температур на поверхности мата делается углубление. Конструкция включается в сеть с помощью медных проводников, расположенных по краям нагревательных матов.
• Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полоски укладываются параллельно друг другу и соединяются между собой.
