Плинтусное отопление — стоит делать или нет?

Рекомендуемые бренды

Выводы, сделанные на базе данных с тематических форумов, говорят о следующем:

1. Для того чтобы любой прибор работал стабильно, надежно и долговечно, он должен быть произведен хорошей компанией.
2. Если покупать что-то малоизвестное и сомнительное, то это может существенно отразиться на всех перечисленных выше преимуществах устройств, да и кроме того, зачастую, бывает актуальна очень известная пословица — скупой платит дважды.

Поэтому желательно приобретать то, что давно и успешно зарекомендовало себя на рынке, а не экспериментировать, изобретая пресловутый велосипед.

Наиболее популярные и проверенные бренды:

• Mr.Tektum. Производитель – Россия. Тектум — очень известный и покупаемый бренд.
• Best Board. Эта марка позволяет даже снизить температуру в комнате до трех градусов, в сравнении с обыкновенными радиаторами отопления. Со слов производителя каждый такой градус дает примерно 7 процентов экономии. При этом ощущение комфорта остается неизменным. Для помещения в 100 м2 достаточно восьми литров воды, которые циркулируют в системе.
• Rehau. Эта известная германская компания занимается внутренними инженерными системами – водоснабжением, канализацией, теплыми полами и т. д. Приверженцев теплого пола, а не плинтуса предостаточно.
• Herz. Австралийская компания более чем со столетним «стажем». Отличается надежностью и добротностью.
• Орион. Его нагревательный элемент разработан в Сибири. Производитель заявляет, что главный результата разработок – сокращение потребления электроэнергии электротехнического плинтуса вчетверо при сохранении характеристик и комфорта.
• Теплин. Эта компания размещается в Санкт-Петербурге. Теплые плинтусы выпускает как водяные, так и электрические.

Сделать и установить своими руками

Людей с умелыми руками в нашей стране всегда хватало, и если они в состоянии сделать, скажем, автомобиль, то уж и самодельный плинтус с подогревом им тем более по плечу.

Приличный слесарь, и электрик вполне смогут соорудить инфракрасный плинтус, к примеру, который с успехом заменить привычную батарею.

Кто-то уже сделал водяной подогрев, используя профильную трубу – такие напольные варианты тоже существуют, а у кого-то использованы имеющиеся в запасе трубки из необожженной меди. В качестве соединений домашние мастера применяют напорный маслобензостойкий рукав.

Имели место и монтажи с применением «сухих» электроТЕНов.

Каждый изобретатель старался применить что-то наиболее дешевое или же уже имеющееся у него, и они сумели на этом существенно сэкономить.

Следует отметить, что такие самодельные плинтусные батареи работают у них давно и стабильно, без ремонтов и какого-либо обслуживания, эффективно обогревая отапливаемые таким образом комнаты. Только вот не следует забывать, что такого мастерства и терпения хватает далеко не каждому – это все же удел единиц.

6. Монтажу теплого плинтуса своими руками

Помимо высокой стоимости самой системы, вам еще придется выложить ощутимую сумму за ее установку. При этом расчет производится за каждый погонный метр. Исходя из этого, у многих возникает вопрос – можно ли произвести монтаж системы теплый плинтус самостоятельно? Можно сказать, что при наличии навыков работы с электропроводкой и пластиковыми трубами, а также при должном внимании и разборчивости, сделать это не так уж сложно.

Самостоятельный монтаж водяного теплого плинтуса

Для проведения работ вам потребуются следующие материалы:

• Металлопластиковые трубы;
• Теплоизоляционный материал;
• Коллектор, оборудованный кранами;
• Металлические и пластиковые переходники;
• Набор инструментов.

Установку следует начинать с монтажа коллектора. К нему необходимо подвести трубу, которая будет обеспечивать его питание. В качестве источника теплоносителя можно использовать котел, работающий на любом виде топлива. Единственное условие – для корректной работы системы необходимо обеспечить давление не менее 3 атм. После того, как вы рассчитаете необходимую длину плинтуса по рекомендациям из пункта 6, можно приступать к разводке труб.

Необходимо помнить, что максимальная длина контура не должна превышать 12,5 или 15 м в зависимости от производителя

И что труб в системе должно быть две – одна для подачи, другая для забора теплоносителя;

Также важно не забыть про теплоизоляцию, чтобы уменьшить теплопотери. Для этого по периметру комнаты между стеной и трубами нужно проложить специальный материал;
Теперь необходимо прикрутить основание, к которому будут крепиться теплообменники

Планку крепят с помощью саморезов
Обратите внимание, что в готовом виде плинтус не должен прилегать вплотную к полу. Оставьте зазор около 1 см, чтобы предотвратить перегрев прибора;

Теперь закрепите модули и соедините их между собой с помощью обжимных фитингов;
Когда конструкция собрана, нужно присоединить ее к общей магистрали путем монтажа коллектора;
Перед окончательной сборкой обязательно проверьте систему на герметичность
Для этого выполняется пробный запуск, который заодно покажет и правильность работы;
Если система работает надежно, закрепите лицевую панель на плинтусе. Сделать это очень просто, придерживаясь рекомендаций в инструкции.

Самостоятельный монтаж электрического теплого плинтуса

Установка электрического плинтуса требует совсем иных навыков и внимания к несколько иным факторам. Рекомендовано подключать систему напрямую к щитку и оснащать отдельным автоматом. Сколько контуров будет в вашей квартире или доме, столько и отдельных линий должно быть. Выбирайте провода с большим сечением , которые точно смогут выдержать нагрузку (не менее 2,5 мм). Не забывайте и про необходимость подключения термостата для каждого контура и температурного датчика для каждой комнаты. Это поможет выставлять наиболее оптимальную температуру для каждого помещения.

• Начало установки следует начинать с прокладки термоизоляционного материала;
• Затем прикрутить основание плинтуса;
• Закрепить на нем теплообменники;
• Выполнить параллельное соединение проводов;
• Выполнить тщательный визуальный осмотр на предмет отсутствия не заизолированных участков;
• Закрыть конструкцию лицевой панелью;
• Соединить нагревательный контур с термостатом и подключить к распределительному щитку;
• Произвести пробный запуск системы.

Зазор от пола до плинтуса должен быть не менее 1 см, а расстояние от стены не менее 1,5 см. Это обеспечит правильную конвекцию и защитит систему от перегрева.

Достоинства и недостатки отопления

Отличие этого вида отопления от всех прочих в том, что разогретый воздух идет от нагревательного прибора вверх, по поверхности стены, разогревая ее.

После, продвигаясь в этом направлении, мало-помалу остывает, а потом опускается в центре комнаты (не вдоль стены!)

В результате. наиболее теплый воздух располагается по периметру помещения, внизу. Наиболее же теплым объектом в помещении – за исключением самих обогревателей — являются стены.

Еще более теплый воздух сосредоточен близко к полу, то когда тот поднимается, по мере его остывания, находясь где-то возле уровня головы, имеет небольшую разницу в температуре – примерно 1-2°С. Именно такое распределение температуры позволяет чувствовать человеку себя наиболее комфортно.

В России теплые плинтусы появились относительно недавно, в то время как в Европе их используют вот уже второе десятилетие.

Эти приборы выгодно отличаются от радиаторов, теплого пола – в первом случае они экономят место в доме, и кроме того, обеспечивают более равномерный прогрев помещения.

Греется не только воздух, но и поверхность стен.

Регулировать процесс не нужно – это берет на себя электроника и термостат. Достаточно просто выставить необходимые параметры.

Ковры не нужно убирать, как на так называемом теплом полу, например.

Такое отопление считается инерционным, в нем есть как положительные, так и негативные моменты.

Основной минус в том, что пока не прогреются стены, помещение остается прохладным, даже холодным. Следовательно, такая система приемлема для того жилья, где хозяева проживают постоянно, а не наездами, как, например, на дачах.

Основной плюс в том, что прогретые стены играют роль очень емкого стабилизатора, и отдают свое тепло в случае необходимости. Это помогает на непродолжительное время чувствовать себя довольно комфортно в случае отключения электроэнергии или неполадки водяного отопления.

Немаловажным фактором такого отопления является экономичность, потому что после нагрева стен меньше уходит топлива (электроэнергии). Впрочем, любая инерционная система работает аналогично этой.

Неоспоримые преимущества отопления плинтусного типа:

1. Обеспечение равномерного прогрева. В этом случае и углы помещений всегда теплые, что не дает повода для того чтобы завелась плесень.
2. Система проста и ремонтопригодна. Легкий доступ к обогревательным приборам позволяет ремонтировать их в случае необходимости просто и быстро.

Из самых явных недостатков отмечается высокая цена, который и останавливает львиную долю потребителей. Это объясняется, прежде всего, дороговизной цветных металлов, которые используются для этой системы. Идеальной техники не существует, при ряде достоинств всегда найдутся какие-либо недостатки. Вот они:

• Не рекомендуют обустраивать плинтус при высокой влажности воздуха.
• Нельзя загромождать его мебелью, а также и декорировать дополнительно. Это приводит к перегреву или слабому прогреванию.
• Если используется водяной плинтус, то длина контура (крыла) не должна быть более 15 метров. В таком случае контуров должно быть больше для уменьшения потерь тепла.
• Дом нужно обязательно утеплять – ведь все базируется на прогреве стен.

Принцип работы радиатора

Радиаторы плинтусного отопления монтируют вдоль внешних стен дома. В алюминиевом коробе, образованном планками, предусмотрены 2 горизонтальные щели. Одна из них находится в верхней части у самой стены, а вторая у пола.

Проникающий внутрь короба холодный воздух нагревается и, как и при работе любого отопительного прибора, поднимается вверх. Но, подчиняясь принципу Коанда, он не рассевается, а распределяется вдоль поверхности стены, не уходя в атмосферу помещения, а нагревая материал стены. А затем уже стена равномерно излучает накопленное тепло подобно тому, как это происходит при отоплении .

Поскольку для нагрева помещения в данном случае конвекция не важна, то теплоноситель не требуется нагревать до слишком высоких температур. Гораздо важнее, чтобы радиаторы были изготовлены из материалов, имеющих высокую теплопроводность – каковыми и являются медь и алюминий.

Во время работы максимальная температура нагретого алюминиевого короба обычно составляет не более +40 градусов, а поверхность стены нагревается не более, чем до 37.

На данный момент времени существует три типа плинтусного отопления:

• электрическое посредством мощных ТЭНов (мощность до 280 Вт/пог.м);
• при помощи жидкого теплоносителя, нагретого до температуры +85 градусов;

Жидкостное плинтусное отопление

Система состоит из следующих комплектующих:

• Радиторный блок теплообменника представляет собой две медные трубки с закрепленными на них алюминиевыми или латунными ламелями, обеспечивающими конвекцию, и алюминиевый декоративный короб, который также служит для защиты трубок от повреждений.
• Распределяющий коллектор, представляющий собой две стальные трубки, предназначенный для ввода и вывода . Обязательно оборудуется сливными вентилями, отсекателями и воздухоотводами.
• Полиэтиленовые трубы, одетые в гофру, монтируемые вдоль стены или в пол. Через них жидкость поступает в систему и отводится из нее. Рабочее давление в системе не должно превышать 3 атм.

Особенностью водяного отопления является то, что оно крайне чувствительно к повышению текущего давления и гидроударам. По этой причине для приседининения к центральной системе нужно использовать не полиэтиленовые шланги, а медные или металлопластиковые коммуникации, которые крепятся при помощи пайки.

Для большей безопасности системы, специалисты советуют использование промежуточного , принимающего на себя все излишки. Это защити плинтусный прибор от высоких нагрузок и обеспечит его службу в течение всего гарантийного срока (10 лет) и даже дольше.

Электрическое плинтусное отопление
является воздушной отопительной системой.

Устройство электроплинтуса примерно такое же, как и у жидкостного:

• ТЭН монтируют в нижнюю медную трубку;
• кабель питания, снабженный термостойкой оплеткой, протягивают через верхнюю трубку.

Если внешне электрический плинтус выглядит практически так же, как и жидкостный, то монтировать его проще ввиду отсутствия труб, подводящих теплоноситель.

Источником питания такого плинтуса может служить любая ближайшая .

Хотя электрический плинтус имеет хорошую влагозащиту, но все же он не предназначен для использования в помещениях с высоким уровнем влажности.

Габариты установки таковы:

• длина составляет 1 – 2 м;
• ширина – 4 см;
• высота — 16 см.

В комплекте имеются внешние и внутренние уголки и концевые заглушки их ПВХ.

Инфракрасные плинтусные системы
работают по принципу ИК-обогревателей – нагревают не воздух, а предметы возле себя, а те, в свою очередь, равномерно нагревают помещение. Гарантия производителей на эти приборы также составляет 10 лет.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Обзор производителей

В настоящее время плинтусные обогреватели выпускаются самыми разными производителями

Чтобы не ошибиться при выборе и приобрести, действительно, качественный и долговечный прибор, следует обратить в первую очередь внимание на товары известных брендов

Redmond. В линейке этого производителя представлены все виды теплого плинтуса. Однако по отзывам владельцев обогревателей этого бренда, лучше всего выбирать именно инфракрасные модели.

Все эти производители плинтусных обогревателей существуют на рынке уже довольно давно. Именно поэтому их продукция отвечает не только всем мировым стандартам, но и требованиям даже самых искушенных покупателей.

Типы греющих плинтусов

Конструктивно система плинтусного отопления состоит из нагревательного модуля, закрытого декоративной алюминиевой планкой. Нагревательный модуль — это две медные трубки, на которые надеты пластины из алюминия. Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Такая комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.

Читайте о медных и медно-алюминиевых радиаторах тут.

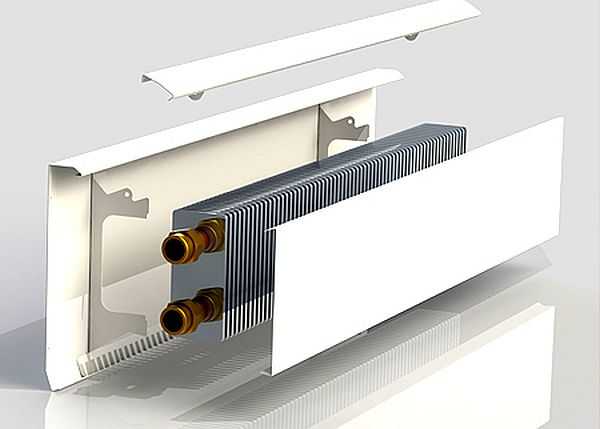

Это конструкция плинтусного отопления

Есть два способа нагрева теплопередающего модуля: при помощи теплоносителя (вода или антифриз) и электрического нагревательного элемента ТЭНа. По этому признаку они и различаются.

Электрический нагрев

В электрические плинтуса вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. При этом мощности их более чем достаточно: один погонный метр выдает около 180-280 Вт. Электрические нагреватели вставляют в нижнюю трубку, а в верхнюю укладывают кабель в специальной оболочке. С его помощью подается напряжение на все участки ТЭНа. Длина одного от 70 см до 2,5 м, и из разной длины нагревателей набирается необходимая для обогрева помещения мощность.

Внутрь медной трубки вставляют специальный ТЭН. Так получается электрический теплый плинтус

Водяной теплый плинтус

При использовании воды или антифриза для переноса тепла, те же модули соединяются в единый отопительный контур. Есть только одно ограничение: для максимальной эффективности отопления длина одного контура не должна быть больше 12,5-15 м (разные длины у разных производителей).

При наличии не скольких контуров для устройства системы водяного теплого плинтуса удобно подключать коллектор (гребенку). Использовать можно самую обычную модель или с расходомерами — это на выбор. Греющие модули при водяном способе обогрева набираются исходя из требуемой мощности при конкретном тепловом напоре системы.

Расчет длины нагревательного элемента

Таблица зависимости мощности теплого плинтуса от дельты температур (теплового напора)

Например, при ΔT = 37,5 oC для компенсации теплопотерь помещения 1500 Вт, тепловая мощность (по данной таблице) равна 162 Вт. Значит, понадобится 1500/162 = 9,25 м нагревательного элемента.

Чем и как соединять

Набрав в общей сложности требуемую длину, распределяете ее по периметру помещения, объединяя в замкнутые контура. Между собой отрезки нагревателей соединяются несколькими способами:

• гибкими трубами из нержавейки с накидными гайками или под пресс;
• медными трубами и фитингами под пайку;
• медными или латунными резьбовыми фитингами.

Самый надежный способ соединения — медные трубы под пайку. Этот вариант пригоден и для систем централизованного отопления, так как такие соединения выдерживают до 30 Бар. Тяжелее всего реализуется сборка резьбовыми фитингами: размеры и расстояния между трубками и от стены маленькие, работать очень неудобно. Гибкие трубы нужно выбирать надежные: отопление и горячая вода требуют хорошего качества.

Соединяют нагревательные элементы греющих плинтусов при помощи шлангов, медных труб

Подводка от котла или гребенки пола должна быть выполнена совместимыми с медью материалами: полимерными (полиэтиленовыми и армированными полипропиленовыми), металлопластиковыми или медными трубами.

Особенности системы

Совместима система с котлами любого типа на любом топливе. Но есть одна особенность: для нормальной теплоотдачи требуется высокая скорость движения теплоносителя. С естественной она будет просто неэффективна

Потому важно правильно подобрать насос.

https://youtube.com/watch?v=oXe3HHR43oo

Что такое гидрострелка, ее конструкция

Лучше, если слив находится в нижнем торце (не так, как на рисунке).

На самом деле гидрострелка для отопления – это очень простой прибор (труба с шестью патрубками). Ее еще называют гидротерморазделитель. Она изготавливается из стали. В принципе ее можно сделать собственноручно, но лучше купить готовую заводского производства. Например, гидрострелка Север. Размеры подбираются в зависимости от мощности системы отопления. Обязательные элементы прибора:

• два патрубка подачи;
• два патрубка обратки;
• патрубок для воздухоотводчика;
• патрубок для слива.

Подача и обратка находится с левой и правой стороны трубы (если смотреть на нее вертикально), воздухоотводчик устанавливается в верхнем торце, а слив в нижнем. Внутри трубы нет никаких змеевиков или тэнов, это просто труба.

Воздухоотводчик лучше ставить автоматический, хотя допускается установка и механического крана Маевского, но тогда периодически нужно будет стравливать воздушные пробки. Задача слива заключается в том, чтобы время от времени можно было удалить собравшуюся грязь со дна.

Гидрострелка для отопления бывает круглого и квадратного сечения. Патрубков для подачи и обратки может быть не четыре, а шесть, восемь и даже больше. Некоторые модели комплектуются манометрами – это такой прибор, который показывает давление в системе отопления.
