Отопление закрытого типа в частном доме

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Системы закрытого типа

Нужно сразу сказать, чтобы было понятно, что закрытая система отопления обязательно будет иметь в своем составе циркуляционный насос, поэтому они являются схемами с принудительной циркуляцией. А вот открытая система отопления имеет лишь расширительный бачок, который создает некоторое давление, поэтому они являются схемами с естественной циркуляцией.

Теперь перейдем непосредственно к конструкциям закрытого типа. Итак, закрытая система отопления, или автономная, является такой системой, в которой теплоноситель приводится в движение циркуляционным насосом, при этом исключено испарение теплоносителя, так как она является полностью герметичной, то есть контакт теплоносителя с окружающей средой исключен.

Что входит в состав конструкций закрытого типа

Как правило, конструкция включает в себя следующие составляющие элементы:

• Котел для обогрева частного дома (работающий на твердом топливе или газовый);
• Расширительный бачок мембранного типа;
• Некоторое количество радиаторов;
• Трубопровод;
• Фасонные элементы (фитинги, запорная арматура, тройники и другие);
• Фильтры;
• Некоторые крепежные приспособления для труб, газового котла, батарей.

Устройство закрытой системы отопления

Надо сказать, что некоторые элементы могут не присутствовать, или же наоборот, встречаются такие, которых в данном списке нет. К примеру, может стоять манометр, а отсутствовать может фильтр или бачок.

Принцип функционирования

Не стоит лишний раз упоминать про общий принцип работы отопительной системы с принудительной циркуляцией. А вот про необходимость расширительного бачка сказать надо. Итак, вода, нагреваясь, становится немного больше в объеме. Данный излишек попадает в расширительный бачок. Он состоит из двух камер, которые разделены мембраной. Первая камера служит для накопления водяного резерва, то есть этого излишка воды. Вторая же камера служит для содержания азота под некоторым давлением.

В бачок вода попадает через клапан, который настроен на гидравлическое давление системы. То есть, как только оно превышается, так клапан открывается.

Становится понятным, что такой бачок служит для выравнивания давления в системе, то есть поддержания его на одном и том же уровне. Это происходит за счет того, что при попадании воды в бачок, объем его газовой камеры уменьшается, а давление в ней увеличивается.

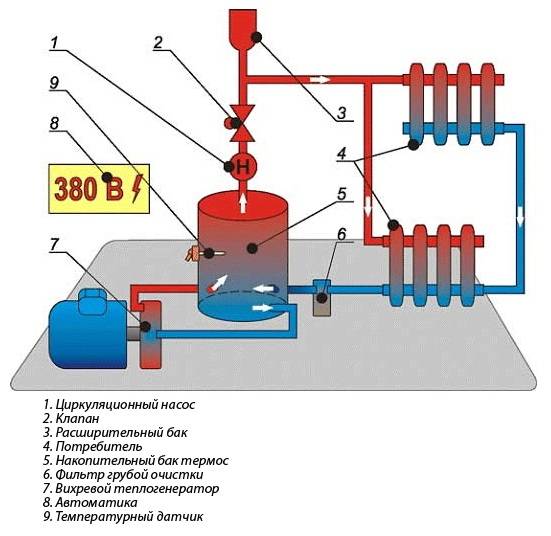

Простая схема закрытой системы отопления

Обратно в систему вода возвращается циркуляционным насосом.

Некоторые конструктивные особенности

Система отопления загородного дома с принудительной циркуляцией водяного потока имеет свои особенности подключения отдельных элементов:

• Насос и расширительный бачок лучше устанавливать в частном доме в одном помещении с газовым котлом или с котлом на твердом топливе. Это позволит сэкономить на трубах;
• Бачок и насос врезаются в «обратную трубу». Это связано с тем, что работа насоса с холодной водой бережет его от перегрева, а значит, продлевает срок службы в частном доме;
• Вся конструкция с принудительной циркуляцией – это уже особенность, которая отлично применяется и для очень больших производственных помещений, и для загородного домика, и для частного коттеджа.

Некоторые преимущества и недостатки

Система с принудительной циркуляцией имеет больше достоинств, нежели недостатков. И речь идет не только о частном доме, но и о больших производственных помещениях.

Действительно, открытая система отопления имеет ограничения на свои размеры и на размеры отапливаемого частного дома, а вот закрытые конструкции такого ограничения не имеют.

Система отопления дома закрытого типа

Кроме всего прочего, к положительным моментам можно отнести следующие качества схем с принудительной циркуляцией:

• Благодаря наличию газового котла и высокой теплоотдаче, все схемы с принудительной циркуляцией водяного потока имеют высокий КПД;
• Нет необходимости контроля водяного уровня, так как теплоноситель не испаряется;
• Есть возможность подключения труб меньшего диаметра;
• Срок службы газового котла выше, так как температура водяного потока на входе и выходе примерно одинакова;
• Уменьшение коррозии радиаторов и других элементов, за счет герметичности подключения и их, и всех остальных элементов;
• Есть возможность в качестве теплоносителя использовать не воду, а более стабильный антифриз.

К недостаткам можно отнести следующие моменты:

• Энергозависимость. Действительно, для водяного отопления с насосом требуется постоянное снабжение электричеством. И даже если учесть, что котел на твердом топливе работает без электричества, то насос без него обойтись не может;
• Система требует подключения водяного бака большого объема, а такие элементы стоят не малых средств.

Газовые котлы

Отличный вариант — провести отопление, функционирующее на магистральном газе. В целом водогрейные газовые котлы весьма надежны и эффективны. КПД самого простого энергонезависимого агрегата составляет не менее 87%, а дорогого конденсационного – до 97%. Отопители компактны, хорошо автоматизированы и безопасны в работе. Обслуживание требуется не чаще 1 раза в год, причем походы в котельную нужны только для контроля или изменения настроек. Бюджетный агрегат выйдет гораздо дешевле твердотопливного, так что газовые котлы можно считать общедоступными.

Так же, как и теплогенераторам на твердом топливе, газовым котлам требуется устройство дымохода и наличие приточно-вытяжной вентиляции. Что касается других стран бывшего СССР, то стоимость горючего там значительно выше, чем в РФ, оттого популярность газового оборудования неуклонно снижается.

Циркуляционный насос в закрытой системе

Циркуляционный насос в закрытой системе

За счет этого элементы конструкции и происходит функционирование всей системы. На рынке существуют модели разной мощности, которая определяется совокупностью нескольких факторов.  Учитывается размер труб и материал их изготовления, количество и наличие радиаторов, если ли терморегулирующая арматура, длина труб, а также как работает оборудование.

Существуют стандартизированные таблицы, по которым можно выбрать насос. В них нужно ориентироваться на площадь помещения, которое нуждается в отоплении или мощности системы в целом – от этих данных можно отталкиваться при поиске подходящего варианта.

Обвязка

Ранее в статье упоминалось, что насосы в закрытой системе монтируются на обратный трубопровод. Еще несколько лет назад это было обязательно требование по установке системы, но сейчас владелец может делать так, как ему будет удобно.

В производстве насоса используются прочные материалы, которые могут выдержать температуру до 90 градусов.

Если конструкция работает с естественной циркуляцией, то при монтаже лучше сделать так, чтобы насос в случае износа или поломки можно было бы заменить без удаления теплоносителя. В идеале станция должно работать даже без насоса. Чтобы реализовать данную идею, достаточно будет установить байпас – эта деталь позволяет протекать теплоносителю без участия других элементов.

Если вы имеете дело с закрытой системой, где используется принудительная циркуляция, то байпас здесь не поможет. Такой вариант конструкции не может функционировать без насоса. Однако здесь уже нужен фильтр и два крана, которые размещаются у входного отверстия. С помощью шаровых кранов можно в любой момент разобрать конструкцию, если ей понадобится ремонт или замена износившихся частей. Фильтр выполняет стандартную функцию – он препятствует засорению системы. Чтобы еще больше обезопасить систему, между этими двумя деталями ставят обратный клапан, который закрывает путь теплоносителю в обратном направлении.

Критерии выбора бака

Изготавливают расширительные баки из стали. Внутри находится мембрана, делящая емкость на 2 отсека. Первый заполнен газом, а второй — теплоносителем. Когда температура повышается и вода устремляется из системы в бак, то под ее напором газ сжимается. Занять весь объем теплоноситель не может из-за присутствия в баке газа.

Емкость расширительных баков бывает разной. Подбирают этот параметр таким образом, чтобы, когда давление в системе достигнет своего пика, вода не поднялась выше установленного уровня. В качестве защиты бака от перелива в конструкцию включен предохранительный клапан. Нормальное заполнение бака — от 60 до 30%.

Оптимальное решение — выполнить монтаж расширительного бака в месте, где в системе меньше всего изгибов. Лучшее место для него — прямой участок перед насосом

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

• нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
• расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
• трубы, образующие контур, по которому будет двигаться вода в системе;
• батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Почему падает давление?

Причинами падения давления могут стать:

• сбои в работе теплогенератора (отопительного котла);
• утечки теплоносителя;
• лишний воздух;
• алюминиевые радиаторы.

Протечка может быть визуально незаметна. Чтобы ее обнаружить, используют специальные приспособления: тепловизоры или ультразвуковые приборы. Нужно внимательно проверить секционные соединения радиаторов, потому что их поверхность может быть покрыта коррозией. Ржавые подтёки свидетельствуют о повреждении батарей.

Для того чтобы обнаружить утечку нужно нажать на ниппель, который находится сверху расширительного бака. Если при нажатии выделяется вода и воздух, то можно смело делать вывод о наличии протечки.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Типы разводки

Качественный монтаж системы отопления обеспечивает не только ее последующую эффективность. В процессе строительства требуется решить вопрос эстетичного размещения труб и батарей в комнате, их соответствие интерьеру.

Не последнее значение имеет стоимость. Здесь решающая роль отводится горизонтальному размещению труб в комнате. Возможны два варианта: с верхней или нижней подачей.

Верхняя

Эту схему можно назвать классической, и появилась она вместе с водяным отоплением. В то время еще не было циркуляционных насосов, во всяком случае бытовых. Суть разводки заключается в распределении воды из «подачи», расположенной гораздо выше радиаторов. При этом обратная труба расположена ниже батарей.

Такая разводка предполагает движение воды сверху вниз, что характерно для естественной конвекции. При этом полностью исключено размещение»подачи» ниже батареи. Более того, для большей эффективности она должна располагаться как можно выше, обычно под потолком.

Такая конструкция не всегда «вписывается» в дизайн помещения. Обилие труб визуально загружает комнату, иногда осложняет расстановку предметов мебели. Кроме того, система не будет работать без наклона «подачи» и «обратки». Это создает ощущение кривизны стен и потолка.

Вот почему верхняя разводка считается устаревшей и монтируется когда, по какой либо причине, не хочется или нет возможности использовать насос.

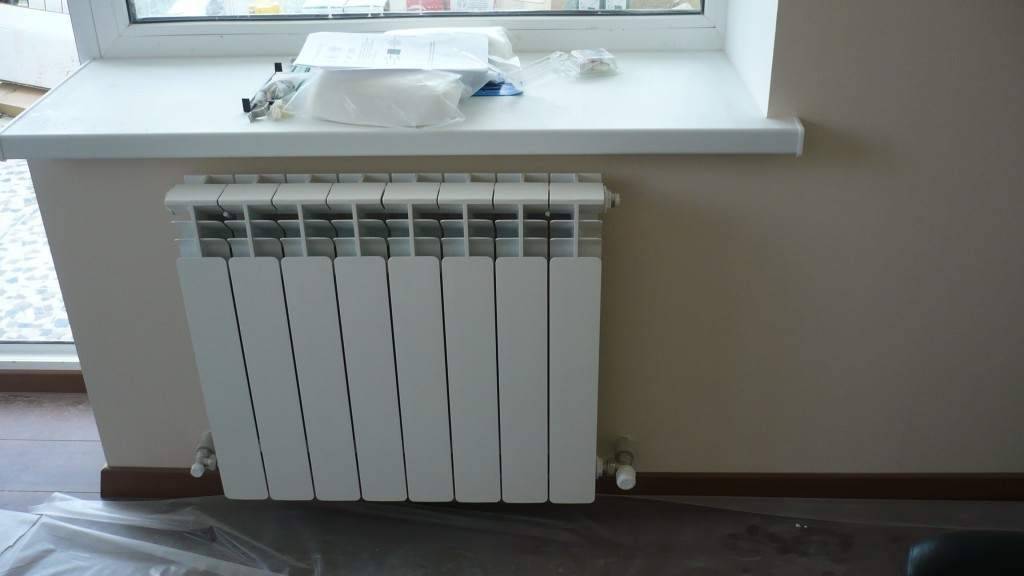

Нижняя

Даже одного взгляда на фото достаточно, чтобы понять, насколько предпочтительнее во всех отношениях выглядит отопление с нижним расположением подающей трубы. В этом случае обязательно нужно предусмотреть вентили в верхней части радиатора, так как при заполнении системы водой в нем возникнет воздушный пузырь.

Трубы расположены ниже радиатора, не загромождают пространство, не привлекают внимание. При желании их даже можно спрятать в стены или пол

На эффективности отопления это никак не скажется.

Естественно, что нижняя разводка двухтрубного отопления предполагает использование циркуляционного насоса. Значит, возникает вопрос монтажа электропроводки и резервного питания, но вряд ли это можно считать серьезным недостатком.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Схемы закрытых систем

Для обогрева загородных и дачных домов применяются следующие типы разводок:

1. Однотрубная. Все радиаторы присоединяются к единственной магистрали, проходящей по периметру помещения или здания. Поскольку горячий и охлажденный теплоноситель движутся по одной трубе, каждая последующая батарея получает меньше тепла, нежели предыдущая.
2. Двухтрубная. Здесь нагретая вода поступает в отопительные приборы по одной магистрали, а уходит по второй. Самый распространенный и надежный вариант для любых жилых зданий.
3. Попутная (петля Тихельмана). То же, что и двухтрубная, только охлажденная вода течет в одинаковом направлении с горячей, а не возвращается в противоположном (показано ниже на схеме).
4. Коллекторная или лучевая. Каждая батарея получает теплоноситель по отдельному трубопроводу, подключенному к общей гребенке.

Однотрубная горизонтальная разводка (ленинградка)

Однотрубная горизонтальная схема оправдывает себя в одноэтажных домиках небольшой площади (до 100 м²), где обогрев обеспечивают 4—5 радиаторов. Больше подключать к одной ветви не стоит, последние батареи будут слишком холодными. Вариант с вертикальными стояками годится для здания в 2—3 этажа, но в процессе реализации придется проходить перекрытия трубами чуть ли не каждой комнате.

Однотрубная схема с верхней разводкой и вертикальными стояками

Двухтрубная схема с тупиковыми ветвями (показана в начале статьи) довольно проста, надежна и однозначно рекомендована к применению. Если вы владелец коттеджа площадью до 200 м² высотой 2 этажа, то разводку магистралей делайте трубами с проходным сечением DN 15 и 20 (внешний диаметр – 20 и 25 мм), а для подсоединения радиаторов возьмите DN 10 (снаружи – 16 мм).

Попутная схема движения воды (петля Тихельмана)

Петля Тихельмана наиболее уравновешена гидравлически, но сложнее в монтаже. Трубопроводы придется класть по периметру комнат либо всего дома и проходить под дверями. По факту «попутка» обойдется дороже двухтрубной, а результат выйдет примерно одинаковым.

Лучевая система тоже проста и надежна, вдобавок вся разводка успешно прячется в полу. Подсоединение ближних батарей к гребенке выполняется трубами 16 мм, отдаленных – 20 мм. Диаметр магистрали от котла – 25 мм (DN 20). Недостаток данного варианта – цена коллекторного узла и трудоемкость монтажа с прокладкой магистралей, когда напольное покрытие уже сделано.

Схема с индивидуальным подключением батарей к коллектору

Схемы разводки отопительной системы открытого типа

Схема открытой системы отопления с принудительной или естественной циркуляцией может быть однотрубной, двухтрубной и коллекторной:

Проще всего самостоятельно монтировать однотрубную разводку, которая идеально подходит для открытого отопления. Расход материала минимальный. Недостаток разводки в том, что дом прогревается неравномерно из-за последовательного подключения отопительных приборов. Однотрубную схему применяют в небольших одноэтажных домах. Двухтрубная разводка более сложная, нуждается в предварительном расчете. Для устройства контура понадобится много материалов. Поскольку приборы подключаются параллельно, даже большой дом прогревается равномерно. При желании можно отключать отдельные контуры от общей сети

Важно только правильно выбрать диаметр трубопроводов. Самая удобная и сложная – коллекторная разводка

В этом случае к каждому отопительному прибору идет отдельная труба подачи от общего коллектора

Однако расход материалов при устройстве контура значительный, поэтому в сетях открытого типа их практически не используют.
