Как происходит строительство напорного коллектора? Инструкция – Обзор

Назначение и конструктивные особенности

Элемент канализации предназначается для отвода нечистот и сливов в точку сбора. Для их создания применяют различные материалы:

  • кирпич;
  • железобетон – монолит или кольцевые изделия;
  • пластик – полиэтилен, полипропилен и ПВХ.

Последний вариант пользуется наибольшим спросом благодаря соотношению стоимости и качества. Чтобы придать пластиковому трубопроводу необходимую жесткость, стенки гофрируют. А чтоб неровная поверхность не снижала пропускную способность, внутренний слой делают гладким.

Коллекторные сети и отстойники отдельных домов или даже микрорайонов объединяют общими колодцами: они необходимы для инспекции устройств и сетей, их профилактической либо аварийной очистки. В узловых местах и на поворотах также обязательна установка колодезных сооружений.

Поворотные конструкции в канализации обычно оснащают желобными вставками с направляющей функцией. Они необходимы, чтобы снизить гидравлическое сопротивление водного потока – так он без проблем сможет преодолевать даже сложные изогнутые участки.

Существуют специальные перепадные колодцы – их используют на сложных ландшафтах, если необходимо видоизменить глубину пролегания трубопроводов канализации.

Подземные коллекторы нуждаются в качественной вентиляции. Для этого систему оснащают отдельно стоящими трубными отрезками (сечением не меньше 300 мм). Их устанавливают на дистанции не более 0,5 км друг от друга.

Сведения об обеспечении безопасности персональных данных

9.1. Оператор назначает ответственного за организацию обработки персональных данных для выполнения обязанностей, предусмотренных ФЗ «О персональных данных» и принятыми в соответствии с ним нормативными правовыми актами.

9.2. Оператор применяет комплекс правовых, организационных и технических мер по обеспечению безопасности персональных данных для обеспечения конфиденциальности персональных данных и их защиты от неправомерных действий:

9.2.1  обеспечивает неограниченный доступ к Политике, копия которой размещена на сайте Оператора по адресу https://undergroundexpert.info;

9.2.2  во исполнение Политики утверждает и приводит в действие внутренние локальные акты;

9.2.3  производит ознакомление работников с положениями законодательства о персональных данных, а также с Политикой и внутренними локальными актами;

9.2.4 осуществляет допуск работников к персональным данным, обрабатываемым в информационной системе Оператора, а также к их материальным носителям только для выполнения трудовых обязанностей;

9.2.5 устанавливает правила доступа к персональным данным, обрабатываемым в информационной системе Оператора, а также обеспечивает регистрацию и учёт всех действий с ними;

9.2.6 производит оценку вреда, который может быть причинен субъектам персональных данных в случае нарушения ФЗ «О персональных данных»;

9.2.7 производит определение угроз безопасности персональных данных при их обработке в информационной системе Оператора;

9.2.8 применяет организационные и технические меры и использует средства защиты информации, необходимые для достижения установленного уровня защищенности персональных данных;

9.2.9 осуществляет обнаружение фактов несанкционированного доступа к персональным данным и принимает меры по реагированию, включая восстановление персональных данных, модифицированных или уничтоженных вследствие несанкционированного доступа к ним;

9.2.10    осуществляет внутренний контроль соответствия обработки персональных данных ФЗ «О персональных данных», принятым в соответствии с ним нормативным правовым актам, требованиям к защите персональных данных, Политике, Положению и иным локальным актам, включающий контроль за принимаемыми мерами по обеспечению безопасности персональных данных и их уровня защищенности при обработке в информационной системе Оператора.

Принцип работы

Выяснив, что такое канализационный коллектор, рассмотрим принцип его работы. Сточные воды от сантехнических приборов поступают в горизонтальные дворовые сети. Они соединяются в квартальные и в конце концов присоединяются к основной магистрали. По ней стоки транспортируются до очистных сооружения. Таким образом, коллектор канализации — это общий трубопровод, который объединяет все мелкие линии вместе. Сам он никогда не разветвляется на части.

В автономных системах частных домов роль основного элемента канализации выполняет горизонтальная труба, соединяющая выход системы из дома с приемной секцией септика. Ее длина, как правило, невелика, но выполняемая функция ничем не отличается от задач крупных канализационных трубопроводов.

Кроме этого, есть ливневые системы водоотведения. Они отличаются от бытовых или промышленных сетей сезонным режимом работы и сравнительно малой глубиной погружения в грунт. Коллектор ливневой канализации — это канал, по которому дождевые стоки направляются к системам очистки. Он может быть реализован в виде подземной трубы или в форме открытого желоба.

Существуют две разновидности каналов, отличающихся способом перемещения стоков:

  • самотечный тип. Трубопровод, установленный с небольшим уклоном. Сточные жидкости перемещаются по нему самостоятельно, под действием силы тяжести;
  • напорный канализационный коллектор. Предназначен для принудительной подачи стоков с нижней отметки на более высокий уровень.

Самотечные линии преобладают, поскольку они выгоднее и проще. Однако, иногда приходится использовать напорный тип канализации, если того требует рельеф местности, присутствие на пути прокладки труб зданий, сооружений, автострад.

Напорный коллектор канализации — это герметичный трубопровод, рассчитанный на определенное давление жидкости. Перемещение стоков по нему происходит при помощи специального насоса. Для снижения нагрузок и экономии энергии напорные участки коллекторов делают небольшими. Обычно устанавливают канализационную напорную станцию (КНС), которая под давлением подает стоки на определенную высоту. Затем жидкость следует самотеком.

Подъем сточных вод может происходить как под уклоном, так и с помощью вертикального трубопровода. Выбор подходящего способа производится исходя из местных условий — рельеф, наличие сооружений или построек, особенности грунта.

Модификации коллекторных узлов

Прежде чем приступать к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может быть монтировано в нескольких участках тепловой магистрали. Отталкиваясь от этого, подбирается необходимая комплектация, габариты и уровень автоматизации рабочего цикла.

В действительности для полноценной работы такого узла необходимо два устройства. С помощью гребенки производится распределение по контурам теплового носителя от центрального подающего трубопровода. Обратный коллекторный канал представлен механизмом сбора и точкой отправления остывшей жидкости в котел.

Схема коллекторного отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления прибора не влияет на количество значимых механизмов

Монтаж самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки стандартного обогрева с радиаторами.

Отличительными чертами обеих вариантов являются их размеры и комплектующие:

  1. Котельная. Сварная коллекторная группа изготавливается из труб с диаметром до 100 мм. На подаче устанавливается циркуляционный насос и запорные вентили. Обратное кольцо оснащается отсечными шаровыми кранами.
  2. Система теплый пол. Аналогичная комплектация присутствует и в этом узле подмеса. С его помощью удается существенно экономить на расходе теплового носителя, особенно если дополнительно установлены расходомеры. Подробнее о смесительном узле в системе теплого пола написано в этой статье.

Каждое из этих решений предусматривает индивидуальную схему монтажа. Правильная установка всех элементов может быть осуществлена только после детальных просчетов всех параметров рабочей точки.

Гребенка может быть изготовлена из аналогичного материала, как и трубопровод. Если же отличается, для подключения коллектора будут использоваться переходники

Также есть отличия в требуемом количестве циркуляционных насосов. В котельной каждая линия оснащается этим прибором. Для полов с подогревом предусматривается установка только одного.

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.


Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.


Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.


Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Напорная канализационная система

Напорная канализационная система включает в себя:

  • трубопровод;
  • насос или насосную станцию;

Насосная станция

емкость или колодец для сбора отработанной жидкости (при отсутствии доступа к центральной канализационной сети).

Канализационный колодец для сбора сточных вод

Целесообразность сооружения напорной системы канализации обуславливается рядом факторов:

  • дом, для которого оборудуется система, находится ниже уровня проложенной центральной канализационной сети;
  • чтобы подключить бытовую канализацию к центральной системе, необходимо сделать проходы труб через автомобильную и железную дорогу;
  • на прилегающем к дому участке имеются места с различным рельефом местности;
  • если для прокладки трубопровода надо использовать трубы исключительно маленького диаметра.

Напорная канализация проводится только в полностью обоснованном случае и невозможности оборудования самотечной системы.

Принцип работы

Напорная канализация работает по следующему принципу:

  1. отработанная жидкость от одного или нескольких жилых домов через систему трубопроводов поступает в колодец или иной сборник сточных вод;
  2. при помощи насоса, оборудованного специализированным устройством для резки крупных веществ, попадающих в систему совместно со сточными водами, или насосной установки напорные трубопроводы канализации отводят стоки в центральную канализационную систему.

Преимущества напорной канализации

В отличие от самотечной системы, напорная канализация обладает рядом существенных преимуществ:

  • возможность использования более длинного трубопровода с меньшим диаметром;
  • сниженные финансовые затраты на установку и обслуживание системы, так как все очистительные сооружения заменяются насосной установкой;
  • минимальные сроки, необходимые для организации напорной канализации. Для обустройства последней не надо проводить лишние земляные работы, связанные с установкой большого количества оборудования;
  • опасность засорения при применении измельчителя, которым оборудованы насосы, сводится к минимуму;
  • длительный период эксплуатации обуславливается применением прочных труб, специализированных установок и отсутствием в сточных водах объемных элементов.

Особенности монтажа

Строительство канализации производится на основании проектных данных. Предварительный расчет и создание схемы сборки выполняют в соответствии с нормами СНиП и СанПиН, обеспечивая полное соответствие всем требованиям.

Прокладка трубопровода производится на глубине, превышающей уровень зимнего промерзания грунта. Порядок действий:

  • земляные работы. Роют траншею под трубопровод. Сразу же делают гнезда для смотровых колодцев;
  • на дно всех углублений насыпают песчаную подушку для выравнивания и придания заданного уклона;
  • производя укладку труб с определенным уклоном в сторону приемного резервуара (обычно для самотечных систем 2 см на каждый метр);
  • если используются пластиковые емкости для колодцев, на дне сначала укладывают бетонную плиту — якорь. Она препятствует выдавливанию резервуара грунтовыми водами;
  • все соединения тщательно уплотняют. Проверяют систему на герметичность. после этого трубы утепляют и засыпают грунтом.

При строительстве напорных комплектов сначала собирают КНС, после чего прокладывают остальные траншеи по описанной схеме. Для обслуживания и ремонта насосов необходимо обеспечить доступ к станции в любое время года.

Как сделать коллектор самостоятельно

Для создания в доме комфортной температуры обязательно проводят расчет всей системы отопления. Для этого учитывают такие моменты, как:

  1. Технические характеристики котла отопления (мощность, температуру нагрева воды. КПД и др.).
  2. Количество контуров. Для удобства нужно нарисовать подробную схему обводки отопительной системы.
  3. Наличие дополнительного оборудования (насоса, манометра, накопительного бака и т.п.).

С учетом всех компонентов, которые войдут в систему, проводят расчет коллектора отопления. В тех случаях, когда не удается подобрать нужное оборудование в торговой сети, его изготавливают самостоятельно. Если вы умеете обращаться со сварочным аппаратом и имеете навыки слесарных работ, соорудить такое устройство не составит большого труда.

Чтобы изготовить распределительный коллектор отопления своими руками. обеспечив при этом корректную работу отопления, нужно продумать и просчитать каждую мелочь.

Перед работой на листе бумаги рисуют подающий и обратный участок коллектора. После чего отмечают места подключения компонентов (котла, труб со всех контуров, дополнительного оборудования). Кроме того, предусматривают возможность в будущем подключать к коллектору новые элементы. Для удобства на рисунке отмечают все размеры резьбовых соединений, с помощью которых будут соединяться элементы системы. Чтобы сделать коллектор своими руками, потребуются:

  1. Заготовить трубы нужной длины и диаметра. Для удобства изготовления, ту часть коллектора, в которую будут врезаться отводные патрубки, делают из трубы прямоугольного сечения.
  2. Нарезать из трубы или подобрать готовые патрубки.
  3. Отметить и прорезать необходимое количество отверстий. Нужно учесть, что для подключения твердотопливных котлов и бойлеров косвенного нагрева патрубок врезается с торца подающего участка. Электрические или газовые настенные котлы монтируют на распределительное устройство сверху. Газовый коллектор для напольного котла также подсоединяется с торца.
  4. Зачистить все заготовки от ржавчины.
  5. Сделать разметку и прорезать отверстия для патрубков.
  6. Прихватить сваркой все элементы коллектора, после чего тщательно обварить каждое соединение.
  7. Приварить к устройству элементы для крепления к стене.
  8. Удалить окалину, зачистив все места сварки.

Такой аппарат поможет равномерно распределять тепло в системе отопления

Перед покраской коллектор котельной разводки проверяют на работоспособность. Для этого его заполняют водой, стараясь создать в оборудовании как можно большее давление. Устройство должно быть полностью герметично. Если в местах соединения наблюдается выделение влаги, придется еще раз проварить проблемные места.

Если вы решили изготовить распределительный коллектор своими руками, его качество и надежность должны соответствовать поставленным задачам .

Преимущества и недостатки коллекторной системы

В связи появлением разнообразных пластиковых и полиэтиленовых труб коллекторная система отопления вытеснила тройниковую систему, благодаря следующим преимуществам:

  • При монтаже и эксплуатации коллекторной системы отопления можно обойтись без специалистов высокой квалификации.
  • Коэффициент полезного действия (КПД) повышается за счет того, что теплоноситель быстрее и с меньшими потерями доносит тепло до радиаторов. Это достигается за счет работы циркуляционного насоса и плохой теплопроводности пластиковых труб. Эти трубы с наименьшими потерями доносят тепло до радиаторов, которые благодаря специальной своей конструкции эффективно обогревают помещение.
  • Повышение КПД отопительной системы дает возможность уменьшить диаметры труб и мощность котла, а также экономит топливо.
  • Так как пластиковые трубы от отопительных приборов до коллекторов не имеют разъемов (стыков), то их можно замуровывать в полы и стены дома. Это придает эстетичный вид помещению.
  • Дает возможность отапливать дом без традиционных радиаторов, используя теплые полы.
  • Высокая ремонтопригодность. Так как можно отключить любой участок трубопровода от водоснабжения, при этом, не нарушая работоспособность всей отопительной системы.
  • Простота проектирования, так как нет необходимости применять сложные математические расчеты.
  • Возможность регулировки температурного режима на каждом отопительном приборе. Что создает определенный комфорт

Недостатками коллекторной системы отопления являются:

  • Завоздушивание системы. Воздух остается в системе после заполнения ее теплоносителем, который поступает в отопительные приборы горизонтально и быстро под воздействием насоса. Воздух из микроскопических пузырьков объединяется и накапливается в наивысших точках радиаторов.
  • Высокая стоимость, из-за наличия насоса, коллекторов, запорной арматуры и большого количества труб для перемещения теплоносителя.
  • Не может работать без циркуляционного насоса.
  • Необходимо специальное помещение для коллекторного шкафа.
  • Трудоемкость монтажа и материалоемкость.

Из вышесказанного видно, что коллекторная система отопления считается надежной и комфортной для малоэтажного коттеджа. Но стоимость этой системы намного выше тройниковой.

Нормы

Канализационный выпуск делается по определенным правилам. Они перечислены в СНиП 2.04.01-85, или в более свежей их редакции СП 30.13330.2016. В этих нормативных документах подробно изложены все условия правильной сборки узла, определены максимальные и минимальные значения всех параметров. В число основных требований входят:

  • глубина укладки наружных труб должна превышать уровень промерзания грунта. Выпуск канализации из здания должен соответствовать этому требованию. Если возможности уложить линию на такой глубине нет, понадобится качественное утепление труб и выпуска. Установку теплоизолятора делают то самого перекрытия нижнего этажа;
  • рассчитывая глубину, следует учитывать уклон. Он составляет всего 2 см на каждый метр горизонтальной линии. Однако, если не учитывать это значение, можно ошибиться при подключении линии к смотровому колодцу;
  • длина выпуска канализации от наружной стены до смотрового колодца не должна быть меньше 3 м;
  • располагать открытые участки системы в неотапливаемом подвале или цокольном помещении запрещается;
  • необходимо делать минимальное количество изгибов на пути следования стоков;
  • минимальное расстояние между выпусками канализации составляет 40 см. Специалисты не рекомендуют делать несколько узлов, правильнее сначала объединить все линии в единый стояк, а затем вывести его за пределы стен дома.

Следование нормативам и правилам позволит обеспечить стабильную работу системы.

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

  • экономия расходных материалов;
  • малые затраты на монтаж магистралей;
  • легкий и быстрый монтаж.


Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

  • падение давления при условии подключения большого числа сантехники и бытовых устройств;
  • отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
  • сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
  • отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
  • необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления

Вернуться к содержанию

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

  1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
  2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
  3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

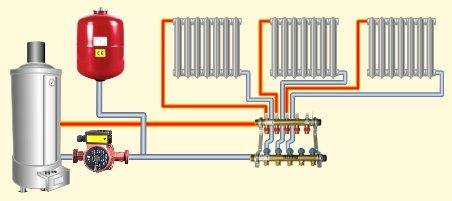

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

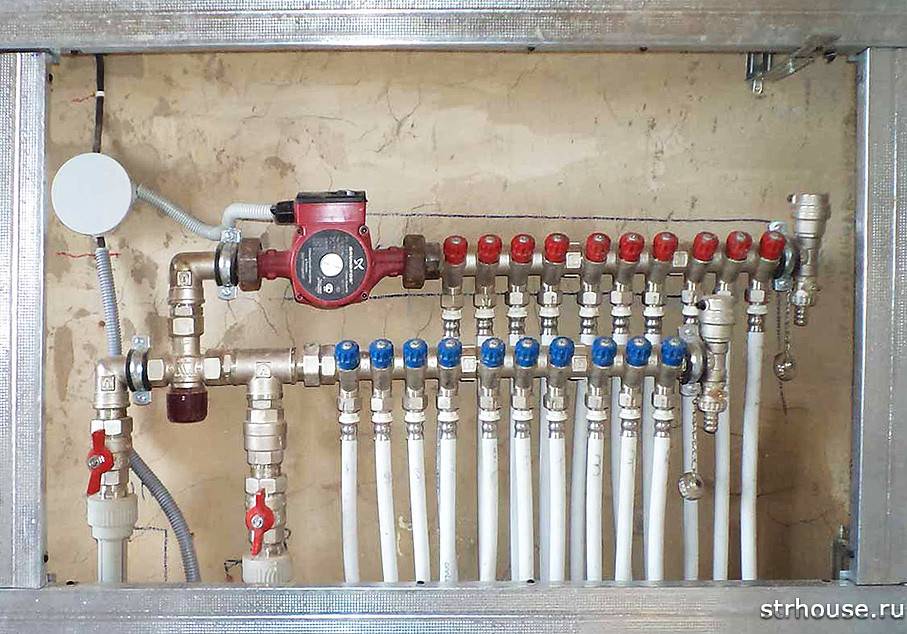

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

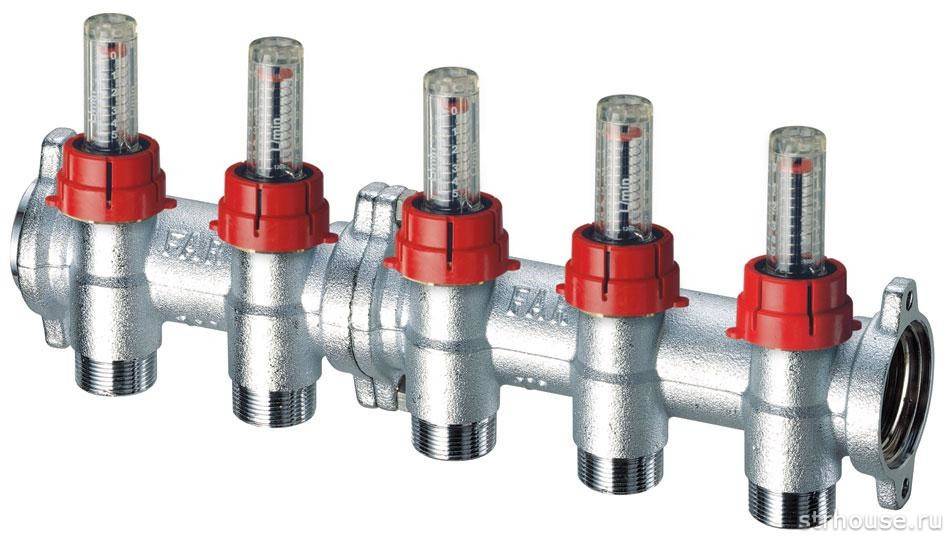

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Канализационный коллектор все о главном элементе в системе канализации

Сегодня трудно себе представить внешний облик современных городов, если бы все сточные воды не отводились канализационной системой. Без ее развития установка туалета внутри жилого дома была бы невозможной. Вследствие этого устройство канализационной системы является одним из важнейших заданий при строительстве многоэтажного, частного дома или загородного коттеджа. Объединяет всю систему канализационный коллектор.

Проблемы ухода стока в городах

Каждый дом, предприятие, общественное учреждение нуждается в питьевой и технической воде, которая образует сточные воды. Внутренняя канализационная система подключается к уличному канализационному коллектору, за исключением случаев, когда стоки очищаются индивидуальными очистными установками.

Для отвода стоков всегда предусматривается уклон, поэтому подключить санитарно-техническое оборудование здания в сеть коммунальной канализации несложно. Но в городах часто случается, что помещение находится ниже уровня, на котором расположен канализационный коллектор, и свободного стока нет. Если он наполняется не активно, то выводить стоки из таких помещений не представляется возможным. Однако, если коллектор подвержен сильному наполнению, возникает подпор, который приводит к затоплению обратным током воды.

Чтобы решить данную проблему, используется обратный клапан, который уберегает помещение от затопления. Также в низинных районах города применяется напорный канализационный коллектор, способный более эффективно принимать стоки. Можно устанавливать индивидуальные насосы, улучшающие отвод стоков из низких участков города.

Примечание! Для этих целей рекомендуется использовать насосы, работающие автономно.

Насос – помощь утопающим

Остро проблема подводки канализации стоит для жителей частных домов. Разберемся, как это сделать и подключится на выход коллектора. Это главная задача, если в доме нет индивидуальных очистных сооружений. Для домов, расположенных на возвышенности, все очень просто: делается подвод канализации с выходом на уличную сеть коммуникаций, и отходы самотеком попадают в них. Сложнее, если дом ниже уровня коллектора. Тогда необходимо делать напорную канализацию с насосом.

Для такой канализации применяются трубы двух видов:

  • Полихлорвиниловые (ПВХ),
  • Полиэтиленовые (ПЭ).

Трубы диаметром до 90 миллиметров поставляются в бухтах, что сокращает время монтажа. Насосную станцию можно располагать и внутри дома, и снаружи. Насос может долгое время функционировать, не перегреваясь, благодаря надежной конструкции, дающей аппарату большую прочность.

Примечание! В надежном насосе все детали изготавливаются из высокопрочной стали, только это может служить гарантом его качества.

Принцип работы

Для того чтобы все отходы попали в коллектор, необходима грамотно выполненная подводка канализации, только это гарантирует надежный отвод стоков. Правильная система функционирует следующим образом: все отходы перемещаются в специальную герметическую ёмкость, далее они насосом измельчаются и прокачиваются в очистные сооружения и коллектор.

Важно! Проектирование напорной канализации сложное мероприятие, поэтому лучше обратиться к специалисту. Диаметр труб для такой системы составляет 32 миллиметра, а их толщина рассчитывается так, чтобы скорость течения была не более 0,7 метров в секунду. При достижении такой скорости вступает в дело система самоочищения канализационных труб

При достижении такой скорости вступает в дело система самоочищения канализационных труб

Диаметр труб для такой системы составляет 32 миллиметра, а их толщина рассчитывается так, чтобы скорость течения была не более 0,7 метров в секунду. При достижении такой скорости вступает в дело система самоочищения канализационных труб.

Преимущества напорной канализации:

  • Объем выполняемых земляных работ меньше,
  • Благодаря использованию меньшего количества материала при больших расстояниях, стоимость становится ниже,
  • Сокращается время монтажа,
  • Срок службы такой системы рассчитан на 50 лет.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
