Сливная яма для бани: разновидности и технология возведения своими руками

Вариант #1: дренажная канализация ↑

Своими руками проще всего сделать канализацию для бани дренажного типа. Она подойдет для небольших парилок, рассчитанных на нескольких человек. Для дренажа используется небольшой колодец размерами приблизительно 1х1 м. Глубина должна быть ниже уровня промерзания грунта. Если земля промерзает на 0.7 м, то колодец копают на 1.5 м.

На дно готовой ямы укладывают глину слоем 10-15 см. Ее следует расположить так, чтобы образовался уклон по направлению стока. Слой глины разравнивают так, чтобы гладкое дно колодца приобрело вид лотка. Следующий слой – сыпучий материал – щебень, гравий или песок. Толщина этого слоя должна достигать 0.5 м и быть выше уровня промерзания. Поверх сыпучего материала яму засыпают грунтом.

Вместо колодца можно обустроить дренажную подушку. Она представляет собой траншею длиной и глубиной в 1 м, шириной 0.3 м, заполненную на 20 см сыпучим материалом, а выше – грунтом до уровня земли. Трубу, которая ведет от бани к дренажному колодцу или подушке, теплоизолируют.

Строительство колодца и прокладку труб следует выполнять очень тщательно, т.к. при неправильном обустройстве дренажной канализации для бани вода будет постоянно замерзать зимой, и система может не работать. Еще хуже то, что постоянная сырость приведет к разрушению пола в помещении, а мытье будет некомфортным.

Устройство дренажной канализации для бани

Как обустроить приямок ↑

Если жидкость недостаточно интенсивно впитывается в грунт, строят приямок, где сточные воды набираются, а потом вытекают дальше. Чтобы нормализовать отток воды, трубу прокладывают под небольшим уклоном в нужную сторону. Для строительства приямка подходят любые водонепроницаемые материалы.

Водосток должен быть обустроен с водяным затвором. Для этого ввод трубы делают в нижней части приямка – в 9-12 см от дна, а по трем сторонам ставят пластину. Ее не нужно закреплять, чтобы до дна оставался зазор в 5-6 см. Благодаря такой простой конструкции образуется гидрозатвор, который защитит баню от неприятных запахов сточных вод. При выборе труб лучше отдать предпочтение полиэтиленовым.

Строительство приямка

Какой пол лучше сделать для бани ↑

Чаще всего пол обустраивают двумя способами:

• Протекающий. Настил изготавливают из досок, которые не прикрепляют к лагам, а просто укладывают с небольшими зазорами – 5 мм. Благодаря такому устройству доски качественно просыхают и меньше подвергаются разрушению.
• Капитальный. Доски можно уложить без зазоров, однако в этом случае необходимо сделать уклон. Внизу устанавливают лоток для сбора воды. Из лотка стоки поступают в трубу и далее – в приямок.

Очистка сточных вод осуществляется через грунт и песок. Известь, отложения, органические соединения задерживаются между частицами, поэтому дренажную систему иногда приходится чистить.

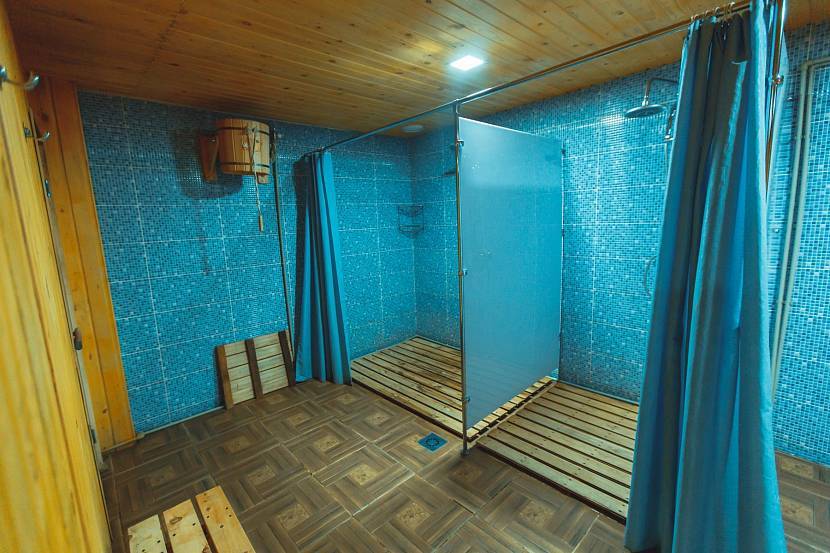

Пол в бане

Смотровой колодец для канализации ↑

Если схема дренажной канализации в бане, сделанной своими руками, предусматривает большое расстояние между местом слива воды и системой дренажа, то необходимо построить смотровой колодец. Его делают из бетонных колец или выкладывают кирпичом. Диаметр такого колодца должен быть не менее метра.

Чтобы зимой сооружение не промерзало, его оснащают двойной крышкой. Между крышками помещают утеплитель, в качестве которого можно использовать опилки или грунт. Внутреннюю стенку отделывают любым утепляющим материалом. Наружную часть колодца также утепляют.

Схема смотрового колодца

Как организовать слив воды в бане при помощи природной фильтрации

Это уже довольно сложная система, которую целесообразно применять при больших объемах сточных вод и наличии в них твердых частиц. Система состоит из резервуара любой формы с  водонепроницаемыми стенками и дном, от которой отходит целая система труб по всему участку. Очищенная в септике вода расходится по трубам, расположенным под уклоном и впитывается почвой. Использование такой системы возможно при низком уровне сточных вод – не выше 2,5 метров. Объем резервуара должен как минимум в три раза превышать суточный расход воды. Входная труба делается не менее чем на 5 см выше максимального уровня сточных вод, отводящие отверстия – на  его уровне. Для лучшей очистки вод камеру септика перегораживают, а в дальних углах перегородки делают отверстия. Это замедляет прохождение воды и ускоряет осаждение примесей. В высоту стена перегородки не достигает люка, или в ней имеется отверстия для обеспечения вентиляции.

Со временем на дне колодца скапливается осадок, который периодически вывозят с помощью ассенизаторской машины. Так что, выбирая место расположения ямы, обеспечьте возможность доступа для техники.

Любой из этих вариантов слива  воды в бане можно сделать своими руками. Но нет необходимости усложнять. Строить громоздкую систему для небольшой бани, которая будет использоваться только в теплое время, нет смысла. Выбирать, в любом случае, вам.

Советы по выбору материала

Трубы из полипропилена для устройства канализации

Для устройства водоотводящей системы в бане применяются современные высокопрочные пластиковые трубы нужного диаметра. Средний срок службы изделия при соблюдении технологии установки — 50 лет.

В зависимости от требования применяются трубы из таких материалов, как:

• ПВХ — поливинилхлорид;
• ПВХХ — хлорированный поливинилхлорид;
• ПП — полипропилен;
• ПНД — полиэтилен низкого давления.

Трубы из ПВХ, ПП и ПНД не боятся влаги и не подвержены коррозии. Благодаря интуитивно понятному креплению легко монтируются. Большинство производителей пластиковых труб имеют богатый ассортимент продукции, что позволяет подобрать изделия нужной длины, диаметра и формы.

Трубы из поливинилхлорида для прокладки коммуникаций в грунте

Применение чугунных труб нецелесообразно — они дороги, их трудно доставить на место проведение работ и сложно монтировать, хотя изделия отличаются высокой прочностью и надёжностью.

Асбестоцементные трубы также не лучший выбор для устройства слива в бане. Помимо невысокой прочности, они имеют шероховатую внутреннюю поверхность, что не лучшим образом сказывается на естественном стоке воды. Особенно это заметно для магистралей длиною более 10 м.

Сечение сливной трубы подбирается с учётом водозаборных точек в бане. Для типовой бани с парилкой и моечной комнатой достаточной трубы диаметром 11 см. Для небольших бань с одинарным сливом допускается использование трубы диаметром не более 7 см.

Выбираем вид канализационной системы

Для благоустройства бани возможно использовать три типа индивидуальной канализации:

• безнапорная;
• напорная;
• подключаемая к централизованной городской системе водоотвода или к действующей канализации частного дома.

Безнапорная система

Безнапорная канализация

Безнапорный метод отвода стоков иначе называют самотечным. Это наиболее простой и менее дорогостоящий тип канализации для бани. Его основное преимущество: энергонезависимость. Монтаж безнапорной системы требует тщательного соблюдения уклона труб (1-1,5 см на 1 погонный метр) и невозможен при сложном рельефе участка.

Уклон канализации

Для транспортировки стоков необходимы трубы большего диаметра, чем при устройстве напорной системы. Крайне желательна прямолинейность магистрали. Если схема трубопровода включает точки поворота, в этих местах обустраивают смотровые колодцы. Это правило актуально для любого типа канализационной системы.

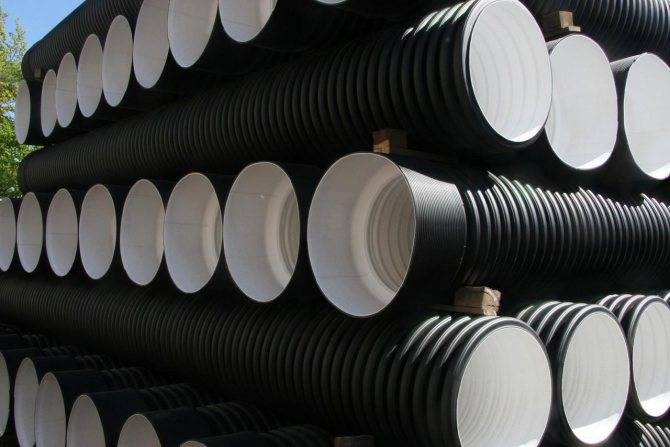

Труба Корсис для ливневой и безнапорной канализации

Безнапорная канализация – трубы из ПП

Монтаж труб безнапорной канализации

Колодец смотровой

Напорная система

Общая схема напорной канализации

Напорная система канализации предусматривает принудительную транспортировку сточных вод, которая обеспечивается насосом или насосной станцией. Техника может быть установлена как внутри, так и снаружи помещения. Напорную систему канализации для бани выстраивают в том случае, если по каким-либо причинам невозможно сделать безнапорную. Особенности этого типа канализации:

• напорная дороже безнапорной;
• энергозависима;
• требует утепления техники в зимний период.

На фотографии трубы, применяемые для напорной канализации

Напорная канализация – насосы

Напорная канализация с фекальным насосом

Напорная канализационная труба

Врезная система канализации

Менее трудоемкий, но наиболее хлопотный способ – подключение к централизованной канализационной сети. Этот метод возможен далеко не для всех владельцев бань. Поэтому рассматривать его во всех подробностях не имеет смысла.

Подключение к централизованной канализационной сети

Чаще используется подключение системы стоков к уже имеющемуся на участке септику. Однако и в этом случае придется выбирать тип системы водоотвода (напорная или безнапорная).

Подключение к септику

Устройство дренажного колодца

Отвод в дренажный колодец

Дренажные колодцы в системах наружной канализации предусматриваются для бань небольших габаритных размеров, в которых периодически парится небольшое количество человек. В данном варианте отсутствует необходимость строить сложные системы отвода сточных вод, так как такое устройство только неоправданно увеличивает расходы. Достаточным мероприятием для отвода стоков является их дренирование через колодец в грунтовые слои

При устройстве дренажного колодца особое внимание нужно уделять его глубине. Нижняя отметка сооружения должна быть ниже приблизительно в 2 раза от глубины промерзания, которая определяется для каждого региона по специальным картам или таблицам. Чтобы построить дренажный колодец, необходимо выполнить следующие работы:

Чтобы построить дренажный колодец, необходимо выполнить следующие работы:

1. Выкапывается яма под колодец определенной глубины с вертикальными стенками и ровным дном, которое обрабатывается глиной с толщиной слоя до 10 см.
2. Колодец должен быть приблизительно на 0,5 м засыпан гравием и песком.
3. Глиной также должно быть обработано дно траншеи. В результате должен получиться желоб с хорошо выровненной поверхностью и сточным уклоном около 3º.
4. Сверху над глиной устраивается дренажная засыпка из щебня и песка.
5. Поверх дренажа насыпается земля, которая старательно утрамбовывается.
6. Несмотря на то, что от парилки текут теплые сточные воды, трубу нужно утеплить. Это поможет избежать неприятностей в зимний период времени.

Самый простой способ — устройство сливной трубы

Самый простой и испробованный десятилетиями слив воды в бане – это сливная труба, которая закладывается еще во время строительства фундамента парной. Ее нужно делать наклонно по отношению к самой сливной яме – так не придется дополнительно ее теплоизолировать.

Выкапывать саму яму следует на расстоянии от 3 до 5 метров от бани, и обязательно укреплять ее края от возможных обвалов. Лучше, если это будут бетонные кольца – либо залитый бетоном каркас

А вот дно ямы важно сделать таким, чтобы вода в нем впитывалась в почву свободно

Чтобы слив воды для бани не засорялся, желательно трубу делать совершенно без изгибов – ведь именно из них удалить мусор труднее всего. И да – брать трубу для этих целей можно только канализационную, диаметр которой имеет свое строго определенное значение.

Установить сливную трубу достаточно просто, просто следуйте этой инструкции:

Шаг 1. Готовится яма, и от нее к бане роется траншея.
Шаг 2. Устанавливается сливная труба – причем утеплять ее не обязательно, но не помешает.
Шаг 3. В моечной делается цементный пол, с наклоном по всему периметру к сливной трубе

Важно, чтобы пол действительно получился без вмятин – нигде потом не должна застаиваться вода.
Шаг 4. Чтобы без каких-либо проблем баня могла круглый год работать, слив воды оборудуется сеткой – на ней будет собираться весь мусор, и засоров в трубе не будет.
Шаг 5

После всего этого на цементный пол можно класть плитку из кафеля – того цвета и фасона, что пришелся по душе и соответствует стилю интерьера бани. А уже на плитку кладутся деревянные решетки со специальной пропиткой – чтобы во время приятных банных процедур не пришлось ходить босиком по горячему кафелю.

Рекомендации по обустройству пола со сливом для бани

• Для отвода жидкости из помещения выполните монтаж сливной трубы в полу бани (обычно в моечной).
• Сливное отверстие закройте сеткой для предупреждения попадания внутрь крупных предметов.
• Пол изготовьте с небольшим уклоном в сторону сливного фланца.
• Если пол бетонный, проверьте отсутствие впадин и неровностей, в которых может останавливаться вода.
• Чтобы вода быстро поступала к стоку, в пол возле стены забетонируйте желоба. Для изготовления желобов используйте бетонные, асбестовые, керамические, а также полипропиленовые трубы. Изделия необязательно должны быть особопрочными, ведь грязная вода неагрессивная, а температура — менее 60 градусов.
• В бане с несколькими «мокрыми» помещениями изготовьте стояк, к которому подведите воду со всех помещений. Обычно его монтируют в углу и крепят хомутами.
• Внутреннюю канализацию прокладывают до настилания полов, с уклоном, чтобы вода поступала к месту слива самотеком. По желанию пол покройте матовой плиткой.
• Предусмотрите вентиляцию стояков, для этого трубу устройства выведите вверх, сквозь крышу, и зафиксируется в таком положении.
• Стоки от санузлов соберите по традиционной схеме с использованием канализационных элементов — сифона, водяного затвора.
• В душевых установите стоки с затворами — трапы.

Основные принципы возведения

В зависимости от высоты погружения столбов в землю фундамент может быть:

• мелкозаглубленный;
• заглубленный;
• незаглубленный.

Для бани в большинстве случаев подходят первые два вида оснований.

Мелкозаглубленное основание

В данном случае все компоненты платформы сформированы в единую прочную структуру, чувствительную к любому искажению грунта. Структура равномерно направляет нагрузку по всей поверхности основы. Опоры соединяются цельным ростверком из железобетона или металлическими отъемами.

Мелкозаглубленный фундамент может иметь незначительный подъем основы, при этом деформация по уровню не допускается выше допустимых расчетов, которые используются в строительном деле, и от которых напрямую зависит конструкция постройки.

Все вычисления для основы при неглубоком заложении проводятся таким же образом, как и в случае с другими типами фундамента.

Заглубленное основание

Этот вид подошвы отличается глубиной заложения столбов и напрямую зависит от величины промерзания почвы. В основном эта глубина превышает 0,4 метра. Сами стадии такие же, как и при основании малого заложения.

Выкопать ямы можно механическим или бензинным буром, либо специализированной машиной. В последнем случае придется обратиться за помощью в строительные фирмы.

Несмотря на небольшие объемы конструкции и сравнительно малый вес, на пучинистых грунтах лучше устанавливать опоры ниже точки промерзания земли. В противном случае, при перепадах температуры фундамент может «гулять».

Сооружение сливной ямы

Пример выгребной ямы из покрышек

Если грунт на участке прочный и, при этом, обладает отличными фильтрующими свойствами, то строительство ямы заключается в копке котлована и сооружении дренирующего слоя из щебня или гравия.

Однако такие идеальные условия встречаются крайне редко. Как правило, хорошо дренирующие грунты имеют свойства осыпаться, поэтому при строительстве ямы нужно предусмотреть укрепление ее стенок.

Варианты материалов, которые можно использовать для выкладывания стен ямы:

• Кирпич влагостойкий (керамический).
• Листы шифера.
• Кольца из железобетона колодезные.

Пример готовой выгребной ямы

Можно использовать и подручные материалы:

• Старые автопокрышки со срезанным с одной из сторон ободом.
• Бочки из пластика или металла. У таких бочек удаляют дно, а в их нижней части сооружают отверстия для прохода воды.

Этапы монтажа

• Первый и самый трудоемкий этап строительства – подготовка котлована для устройства ямы и траншеи для прокладки трубы. Вынутый грунт следует либо раскидать по участку (если это качественная почва), либо вывезти за его пределы.
• При строительстве кирпичного резервуара, стенки кладут толщиной в полкирпича – это позволяет экономить материл. В рядах кирпичной кладки делают пятисантиметровые промежутки для дренирования жидкости.

Совет! Кладку можно выполнить не только из кирпича, но и из природного камня.

• При сооружении резервуара из бетонных колодезных колец, следует выбирать изделия с перфорацией. Если купить их не удалось, то придется формировать отверстия самостоятельно при помощи перфоратора.
• После завершения процесса укрепления стенок ямы, следует начать формирование дренажного слоя на дне. Для этого в яму насыпают песок и щебень, толщина слоя – не менее 20 см.

Совет! Если нет щебня, для формирования дренажного слоя можно использовать строительный мусор – битый кирпич или бетон.

• Укрепление стенок котлована завершают на расстоянии 40см от поверхности земли. На этом уровне следует устроить перекрытие – положить готовую железобетонную плиту или выполнить заливку раствора по построенной заранее опалубке.
• В перекрытие следует предусмотреть отверстие, которое будет использоваться для контроля наполнения ямы стоками, а при необходимости – для откачки воды. Отверстие закрывают надежным люком. После этого сливная яма в бане готова.

При строительстве бани следует предусмотреть систему отведения использованной воды. Недорогой и практичный вариант утилизации стоков — сливная яма для бани. Построить это сооружение можно самостоятельно, не привлекая бригады строителей, поскольку в его конструкции нет ничего сложного.

http://kanalizaciyam.ru

Какие материалы понадобятся для строительства?

Сливная яма из кирпича

Если почва на участке достаточно прочная и, при этом обладает хорошими дренажными свойствами, то для строительства бани не потребуется много материалов. Сами стенки ямы укреплять не придется, а дно сливной ямы необходимо будет покрыть слоем щебня и речного песка. К сожалению, такие идеальные условия имеются далеко не на всех участках.

В большинстве случаев, стены ямы требуют укрепления, чтобы не допустить осыпания. Для этого используют кирпичную кладку, листы шифера или аналогичный материал. Как вариант, можно использовать металлическую или пластиковую бочку без дна.

В нижней части стенок бочки также нужно будет проделать некоторое количество отверстий, чтобы вода могла отфильтровываться через грунт.

Нужно заметить, цилиндрическая форма ямы наиболее выгодный вариант. Дело в том, что в этом случае нагрузки распределяются по стенкам более равномерно, и вероятность разрушения этой конструкции минимальна, в отличие от камеры в форме куба.

Основные типы сливных ям

Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.

Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.

Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.

При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники

Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои.

Цены на септики

септик

В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.

Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия

Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.

Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.

Примерная схема устройства простейшего септика

Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.

Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.

Проводка труб стока

Трубы нужно прокладывать, экономя их по длине и не делая лишних изгибов. Необходимо помнить, что простое конструкционное устройство, это не только экономия на строительстве, но и удобная эксплуатация и обслуживание. Сток не будет забиваться. К сожалению, это далеко не всегда соблюдается. На многих рисунках можно видеть полы со сливом, где вода застаивается в траншее и желобе.

Лучший способ прокладки трубы в полу — закладка прямого участка под углом.

Труба идет от воронки к наружной поверхности фундамента.

Также есть вариант подключения стока к другим канализационным трубам под полом.

Вход в центре воронки пола или под наклонным желобом у стены оформляется в виде чашки.

Эта чашка расположена полностью под лицевой плоскостью пола и в самой нижней его точке.

Чашка в полу закрывается мелкой решеткой. Особенно тщательно ее нужно защитить, если на полу нет лицевого деревянного настила. Для бани эта конфигурация редка, а вот для сауны — самая обычная.

В бане, как правило, используется несколько сантехнических приборов, поэтому правильная проводка труб очень важна.

Как сделать слив в бане самостоятельно

Каких бы размеров не была баня, она нуждается в организованном отводе жидких стоков. Для тех, кто интересуется, как сделать слив в бане, надо понимать — наиболее оптимальным выходом будут сооружение слива.

Придерживаясь строительных норм, можно защититься от грибков и неприятных запахов.

На фото подготовительные работы

По определению, существует два способа постройки слива в бане:

• сооружение простого дренажа;
• обустройство качественной отводной системы.

В первом варианте все стоки уходят в отстойник самостоятельно. Посему напольное покрытие должно обладать хорошей плотностью и водружаться с уклоном (в некоторых случаях предусмотрено проделывание отводного отверстия). Под ним помещается желоб, выполненный из асбеста, либо металла.

Отвод воды по желобу

Лоток монтируется между парилкой и моечной, впадая в дренажный колодец. Как указывает инструкция, подобные колодцы вырываются на удалении от бани. Размеры колодцев зависят от того, сколько человек будут пользоваться сливом.

Как выбрать подходящий материал

Современные трубы для организации водоотводной системы делают из высокопрочного пластика. Его срок эксплуатации 50 лет. Применяют трубы из:

Они не боятся воды, не ржавеют и не гниют. Легко собираются в систему, крепятся друг к другу просто и без особых усилий. Бывают разных размеров, среди которых обязательно найдётся необходимый в конкретных условиях.

И хотя трубы из чугуна прочнее и надёжнее, их в создании слива под баню практически не используют. Их тяжело перевозить и устанавливать, монтаж требует наличия специального оборудования, дополнительных инструментов и специалистов. В итоге получается затратное мероприятие, которого можно избежать.

Не рекомендуются к использованию асбестоцементные трубы. Внутри у них неровная поверхность, которая цепляет мусор. Особенно это опасно, если водоотводная система больше 10 метров.

Диаметр труб для парной со средней степенью эксплуатации – 11 см, для небольших бань достаточно 7 см.

Классификация

Отводы воды из бани классифицируются зависимо от конструкции, наличия автоматических механизмов. Каждый из них имеет особенности.

Безнапорный

Безнапорные устройства — простые конструкции, которые устанавливаются в небольших банях. Подходят для парилок, в которых водные процедуры одновременно выполняет не больше 2 человек. Жидкость стекает в слив по мере покрытия пола. Чем ее больше, тем быстрее будет стекать жидкость.

Напорный

Сложный вид конструкции для стока воды. Система оборудуется электронным механизмом всасывания жидкости. Водной предбаннике может одновременно мыться много людей. Вода не сможет перелиться через пороги комнаты.

Врезной

Полукруглый слив, который изготавливается из толстого пластика, металла, бетона. Слив находится над поверхностью земли. Под местом д

ля стока жидкости нужно сделать углубление. В противном случае вода будет растекаться по дачному участку.
