Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

• Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
• Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
• При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
• В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
• При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Способы электромонтажа закрытой проводки

Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, точнее, согласно пункту 7.1.38, все компоненты проводки, проложенной за подвесными потолочными системами, в фальшь-стенах из гипсокартона и коробах приравнивается к скрытому варианту прокладки электросетей.

Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – полимерную электротехническую гофру и металлическую трубу или короб из аналогичного материала, специально предназначенные для этих целей.

Рассмотрим один из примеров сооружения электропроводки в загородной даче:

Для установки выключателей и розеток желательно выбрать независимую от сруба неподвижную или малоподвижную стену, к примеру сооруженную из пенобетонных блоков или гипсокартона:

С внутренней стороны металлические элементы должны быть оцинкованы или окрашены, чтобы в процессе эксплуатации не покрылись коррозией.

Для прочного соединения недостаточно раструбного или похожего способа, поэтому применяют пайку, электросварку, муфтовые и резьбовые соединения.

Вариант скрытой проводки в металлических трубах – в дальнейшем потолок будет закрыт подвесной конструкцией. Это решение приемлемо для прокладки кабеля в деревянных перекрытиях, внутри стен и перегородок

Использование металлорукавов, гофры и коробов из ПВХнг также допустимо, но при условии оборудования подкладки из материала, не поддающегося горению: бетона, алебастра, штукатурки.

Основные этапы прокладки закрытой электропроводки:

1. Разметка трассы. Необходимо рассчитать протяжку линий так, чтобы количество поворотов и пересечений было минимальным.
2. Подготовка стен и перекрытий. Она включает в себя выдалбливание штроб, высверливание отверстий.
3. Прокладка металлических труб. Размер изделия подбирается так, чтобы кабель занимал не более половины внутреннего пространства.
4. Монтаж металлических коробок под выключатели и розетки. Медные трубы прикрепляют к коробкам развальцовкой, стальные – с помощью гаек.
5. Установка распаечных коробок. В идеале они должны соединяться с трубами сварным методом или пайкой, чтобы обеспечить 100%-е заземление.
6. Электроизмерения. Все металлические элементы установок должны присоединяться к шине РЕ (все без исключения линии должны быть с заземляющим проводником).
7. Протяжка кабеля в трубы. Чтобы поместить провода внутрь металлических труб, используют специальные протяжные тросы.
8. Установка розеток и выключателей. При разделке кабеля необходимо делать небольшой запас проводов на случай ремонта или замены оборудования.

После того как электромонтаж скрытой проводки закончен, необходимо связаться с представителями электролаборатории. Многие забывают, что технический отчет о состоянии проводки и качестве монтажа – обязательный документ.

Правила пожарной безопасности регламентируют параметры стальных труб для скрытой электропроводки. Трубы и короба из стали с толщиной стенки 2 мм (и менее) устанавливать в помещениях с повышенной степенью влажности и с конденсатом на стенах (потолках) запрещено (+)

Стоит понимать, что установка скрытой проводки в стальных, а уж тем более в медных трубах – невыгодное с материальной точки зрения мероприятие.

Кроме дорогостоящего материала необходимо часть средств потратить на хороших специалистов, так как далекому от электромонтажа человеку с проектированием скрытой проводки не справиться, а для монтажа нужен квалифицированный специалист.

Особенности проводки

1. Силовой щит. Независимо от места его установки и способа крепления, полностью изолируется от всех элементов конструкции из древесины. Требования к полам в помещениях, где он размещается, более «жесткие» – только стяжка. Причем выполненная по так называемой «мокрой» технологии – цементная (бетонная).

2. Проводка. Изоляция должна быть категории «невоспламеняющаяся». Схема расстановки элементов может быть любой, но понятно, что монтировать выключатели, приборы освещения или розетки только открытым способом никто не станет. Какая-то их часть, в зависимости от специфики помещения и его оформления, будет установлена скрытно. Следовательно, и электропроводка на отдельных участках окажется под материалом облицовки.

С учетом этого, ее изоляция должна быть категории «невоспламеняющаяся». Какой-либо однозначной инструкции по выбору марки продукции давать не имеет смысла – ассортимент достаточно большой. Но с учетом соответствия требованиям к проводке в деревянном доме и невысокой стоимости рекомендуется кабель ВВГ_нг или его аналоги. Например, импортный «NYM». Качество высокое, но и стоимость соответствующая. Среди отечественных образцов, пригодных для монтажа в деревянном доме электропроводки, как подсказку можно указать продукцию ПРКА (ПРКС), РКГМ, ПАЛ.

Такие изделия характеризуются повышенной термостойкостью. Что это значит? Даже при чрезмерном нагреве жил не произойдет повышения температуры изоляции электропроводки и ее разрушения.

3. Сквозные проходы. При составлении схемы электропроводки неизбежно придется заводить кабеля в различные комнаты. При этом прокладывать их и через потолки, стены. В соответствии с ПЭУ, в деревянных домах проводка закладывается в трубы, причем металлические. В некоторых «интернетовских» инструкциях говорится, что пластиковые (в том числе, и «гофра») даже лучше. Это неверно, так как в данном случае акцент делается на качестве их изоляции и всей проводки. При этом не учитывается тот факт, что строения подвержены усадке. Исходя из этого, электропроводка в местах сквозных проходов монтируется в жесткую трубу.

Некоторые инструкции по обустройству проводки на это не указывают. Труба не должна быть пустой! Перед тем, как через нее протягивать электропроводку, внутри размещаются специальные вставки из фарфора. Они называются по-разному, например, воронки, втулки и в продаже имеются.

4. Прокладка проводки в помещениях. Если речь идет о кабеле, который проходит «транзитом» и предназначен для расключения в другой комнате, то трубу, в которую он заложен, целесообразно проложить под полом. Такая электропроводка бросаться в глаза не будет. Например, отдельный кабель для подключения духового шкафа, котла – то есть достаточно мощных бытовых приборов. Для них всегда нужна дополнительная линия проводки.

Следует учитывать ремонтопригодность. Если схема электропроводки составлена так, что трасса изобилует изгибами, поворотами, как потом вытянуть кабель? Например, при его пробое, обрыве? Проводя проводку в трубе под полом, это принимается в расчет.

Другое дело, когда приходится разводить «нитки» по помещению – к выключателям, розеткам, люстрам и так далее. Если электропроводка размещается скрытным методом, то все кабеля закладываются в гофру, но опять-таки – металлическую. Для открытого способа используются пластиковые изделия, которые называют кабель-каналами или коробами.

5. Контур заземления. Занимаясь монтажом электропроводки в частном доме, этим нередко пренебрегают, хотя самому это сделать несложно. Но применительно к строениям из древесины устройство молниеотвода и заземляющего контура – обязательное условие. Как все правильно выполнить своими руками, по какой схеме – разговор особый. Это объемный вопрос, который требует более предметного рассмотрения.

6. Устройства безопасности. Проводка в доме монтируется по различным схемам. Естественно, что по комнатам могут прокладываться отдельные ее «нитки». Делая все своими руками, нужно учесть такую особенность. На каждой линии электропроводки обязательно устанавливаются автомат защиты и УЗО. Возможно, в каком-то помещении несколько штук и не понадобится, если в нем подключается всего, например, пара лампочек. Но на вводе проводки в комнату оба аппарата следует ставить.

При недостатке опыта люди не понимают отличие между АЗ и УЗО. Как следствие, при самостоятельном монтаже электропроводки ограничиваются, как правило, установкой лишь автомата. Это разные приборы, и в линии они выполняют каждый свою функцию. При прокладке «ниток» проводки необходимо ставить оба устройства.

https://youtube.com/watch?v=vqCmrMtob1w

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

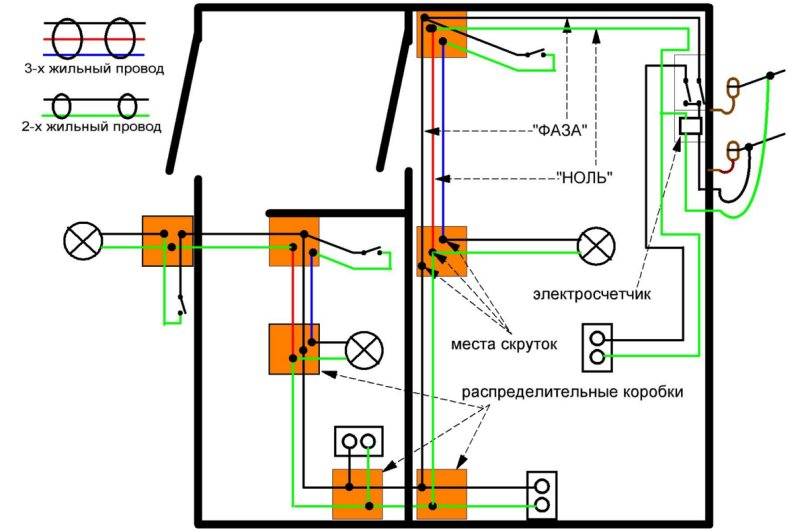

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

• проведение визуального осмотра;
• замер силы сопротивления изоляционного кабельного покрытия;
• проведение профилактического измерения сопротивления заземления;
• анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

О деревянном доме и его особенностях для электромонтажа

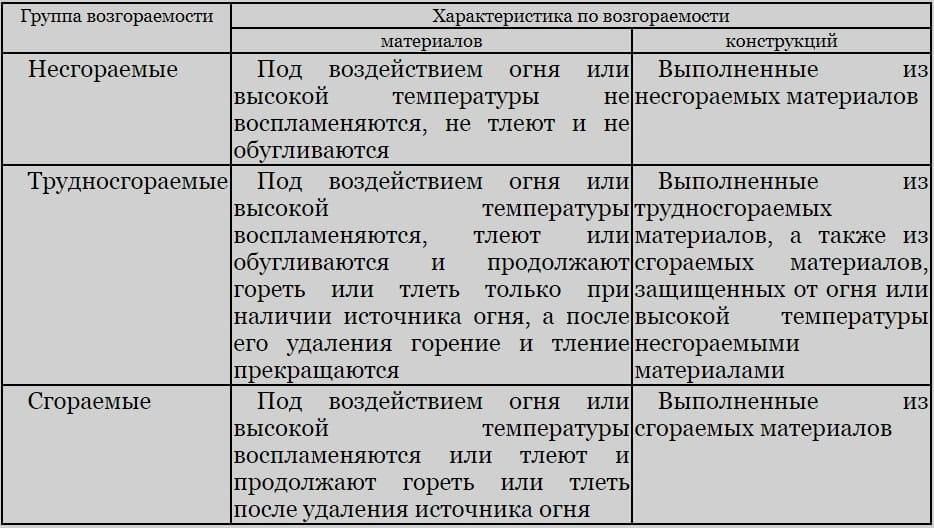

Нормативные документы скупы на рассуждения и строго, хотя и не всегда, формулируют свои правила и нормы. Касаемо электропроводки, как открытая , так и скрытая электропроводка могут быть проложены по трём типам оснований:

• Сгораемому основанию, в том числе и прежде всего, в деревянном доме по деревянным стенам;
• По трудно сгораемому основанию. Трудносгораемые материалы перестают гореть и тлеть при удалении источника горения.
• Несгораемые материалы даже не начинают гореть и тлеть при наличии источника огня.

Все перечисленные характеристики материалов и конструкций из них сделанных, относятся к характеристикам возгораемости и являются нормативными группами возгораемости.

Данная терминология, хоть и относится к пожарной безопасности, активно используется в нормативных документах по устройству электроустановок.

Все виды древесины относятся к сгораемым материалам. Как следствие, по данной нормативной терминологии, деревянные дома относятся к сгораемым конструкциям, а электропроводка должна выполняться, как проводка по сгораемым материалам и конструкциям.

К слову о древесине. Если вас интересует качественный пиломатериал из лиственницы, рекомендую компанию Listvennica.Moscow. Компания продаёт в Москве и Подмосковье разнообразные пиломатериалами из лиственницы: штиль и софтлайн вагонку, брусы, обрезную, половую и палубные доски, бруски, террасную доску. Для подробностей смотрите источник – сайт компании.

Кабеля, розетки и другая аппаратура

Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).

Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!

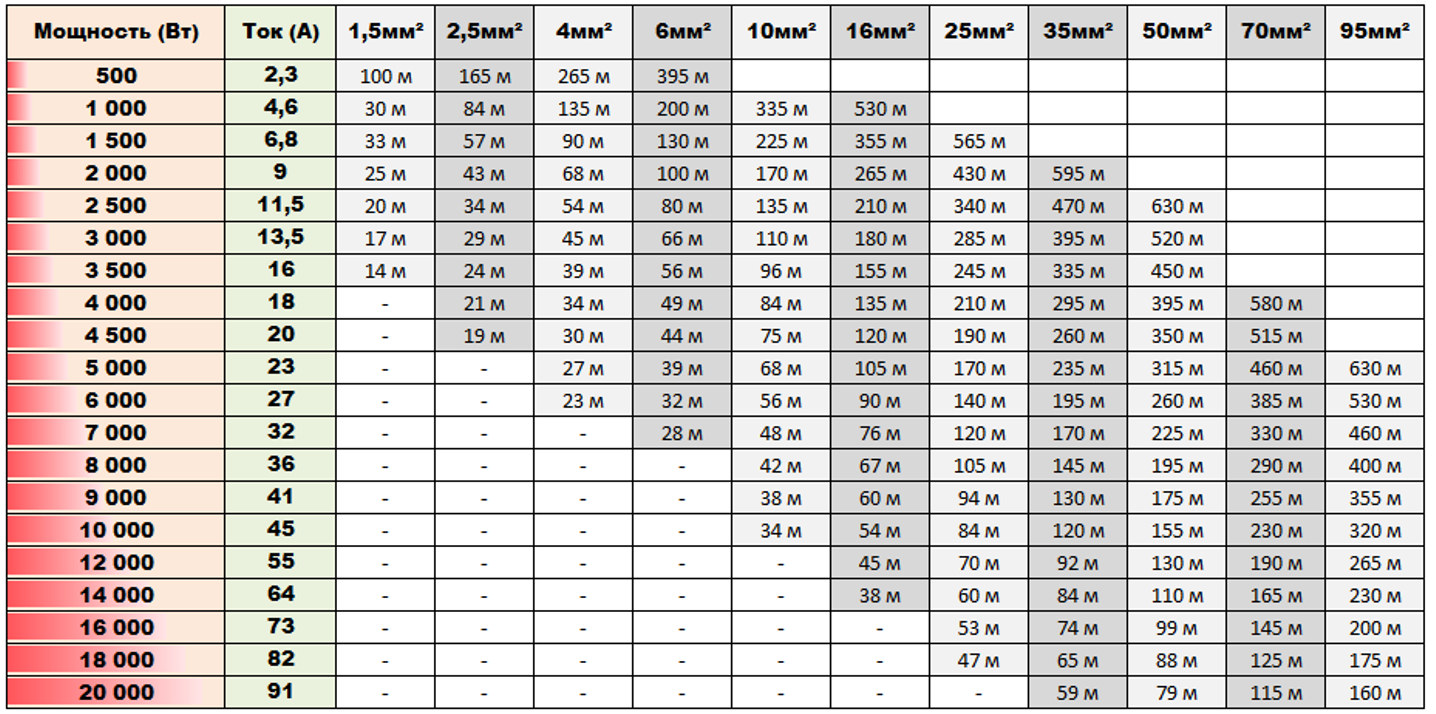

Таблица выбора сечения провода.

Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):

Видео №1.

Видео №2.

1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.

2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.

Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!

Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.

Электрика в деревянном доме: схемы прокладки кабелей

Перед началом монтажа важно знать, какие розетки либо блоки розеток и где нужно будет установить. Требуется определить места для выключателей: их не должна закрывать мебель или другие предметы интерьера

Не последнюю роль играет правильное освещение.

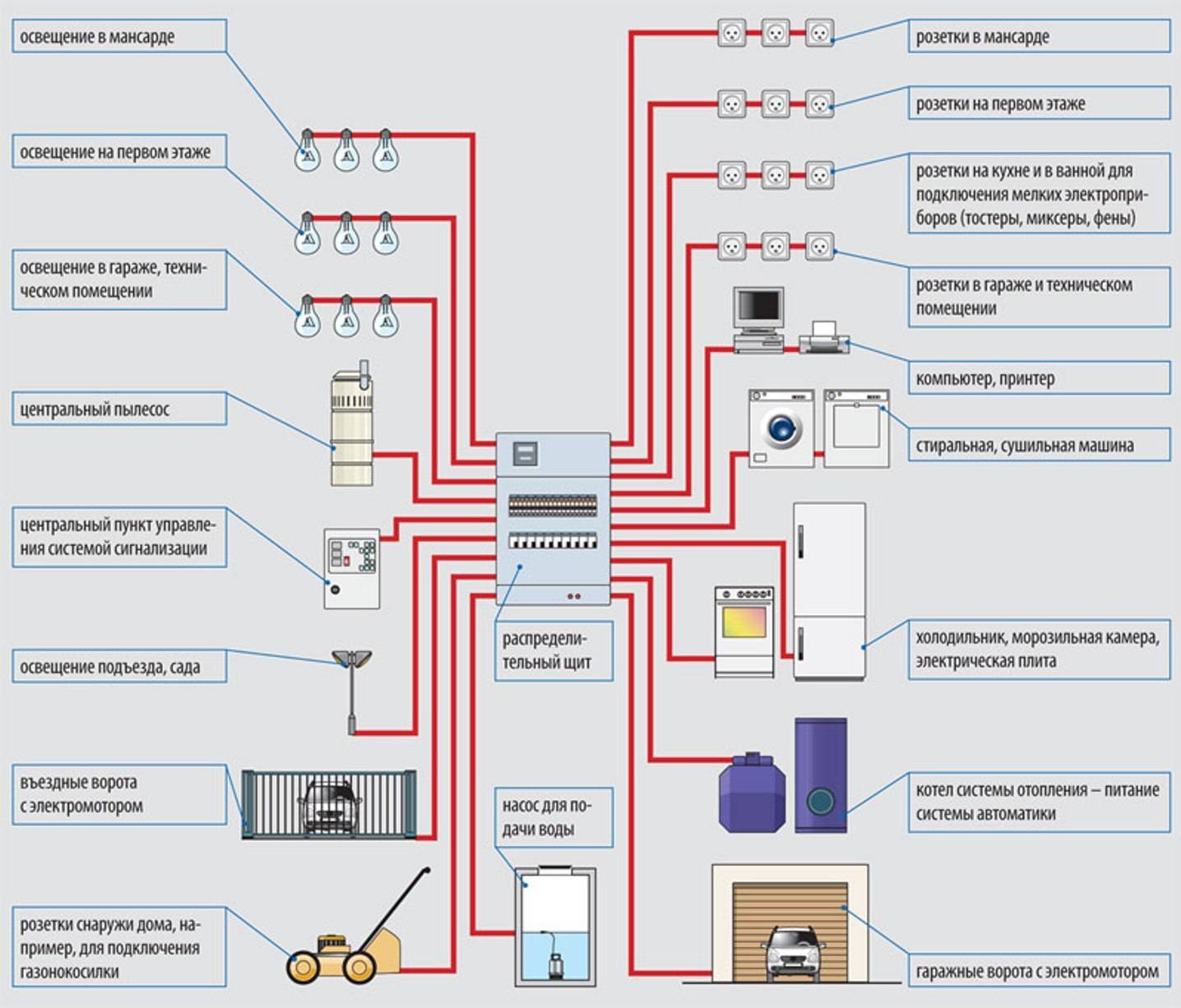

Работу выполнять будет легче, если предварительно составить схему проводки для каждого помещения. При этом учитывается следующее.

Распределительный электрощит должен быть расположен в прихожей, неподалеку от входной двери.
На поэтажных планах в каждом помещении символически указываются места установки монтажных коробок. При этом следует предусмотреть их такое расположение, чтобы можно было уменьшить их количество (например, на общей стене смежных комнат).
Указываются «точки»: розетки, выключатели и места установки источников света (настенных и потолочных). Отмечается двух- или трехжильный кабель, который к ним будет проложен. Для розеток с заземлением, двухклавишных выключателей и светильников с двумя режимами работы необходим трехжильный кабель. В других случаях тип кабелей и их количество выбирается в зависимости от подключаемого оборудования.
Наносится на схему места установки другого специализированного электрооборудования: климатических контроллеров, устройств системы сигнализации, бойлеров и т.п. Мощные приборы объединяются в одну группу.
На схеме должны быть указаны все расстояния от прокладываемых кабелей и привязки «точек» до дверных проемов, окон, полов и потолков. Впоследствии это может облегчить ремонтные работы и избежать повреждения проводки

Важно: повороты трассы прокладываемых кабелей должны выполняться строго под прямым углом. Рекомендуемая высота (от уровня пола) установки распредщита – 1,5 м, розетки – 0,15-0,2 м, выключателей – в пределах 0,8-1,5 м

Кабели прокладываются горизонтально – 0,2 м от пола или от потолка.
Электропроводка должна делиться на две группы: розеточную и осветительную.
Монтаж электрики в деревянном доме должен предусматривать освещение приусадебной территории. Все внешние светильники объединяются в одну группу и подключаются к автоматическому выключателю.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.
