Самостоятельное подключение духового шкафа

Правила подключения

Если в квартире есть напряжение 220 В, то подключение устройства не будет проблемой. Если же в помещении реализован аналогичный вариант на 380 Вольт, то необходимо использовать комбинированные духовые шкафы, что могут работать при данном напряжении. Лучше всего осуществляется установка на кухне в квартире, где есть специальная розетка для такого устройства. Но тут требуется иметь выделенную электрическую линию.

По категории проводки следует подобрать определенный вид, бренд либо сечение провода, подающего электричество. Если монтаж выполнен в наружном либо скрытом виде, то следует осуществить определение несущего проводника питания. Сечение 2,5 миллиметра следует заменить на 3,5 миллиметра, ведь производители выпускают современные модели, мощность которых составляет не меньше 3,5 киловатт.

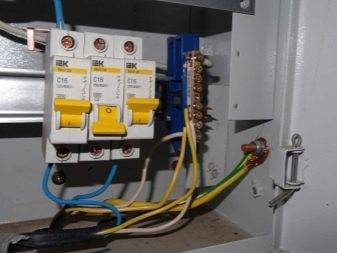

Важно отметить, что ветка, которая обеспечивает снабжение энергией электродуховки, обязательно должна быть оборудована собственным автовыключателем. Его мощность следует рассчитывать, учитывая потребляемую техникой токовую силу

Обычно речь идет о показателе в 16-20 А. Но если вместе с духовкой требуется использовать еще и такую же варочную поверхность, то подбор автомата следует осуществлять исходя из общей мощности обоих устройств.

Обязательно, чтобы было заземление, ведь как раз от него будет зависеть безопасность использования подобного устройства. В постройках частного типа такой проблемы нет, а вот в квартирах старой постройки случается так, что заземления нет.

Установка и последующее подключение электродуховки не будет ничем отличаться от монтажа газового аналога. Еще что нужно будет сделать – оборудовать кабель духовки вилкой. Но тут все просто – кабель обычно является трехжильным, а желтый провод из трех будет землей. Его следует присоединить к клемме заземления, а остальные 2 прикрутить к двум другим клеммам. Обжимку контактов следует делать хорошо, чтобы они не нагревались, а проводная изоляция не плавилась. В противном случае это может оказаться причиной короткого замыкания.

И последним этапом монтажа будет проверка работоспособности устройства и его запуск в холостом режиме. Следует активировать духовку, осуществить проверку индикации, осуществить нагрев. Когда вы убедитесь, что все нагревательные элементы активны, нужно запустить устройство на полную мощность. На термометре следует задать температуру около 160 градусов и выжечь смазывающие вещества внутри, нанесенные на предприятии-производителе.

Особенности электродуховок и процесс их подключения

Есть два типа электрических духовых шкафов:

  • зависимые — в одном корпусе с варочной поверхностью или в комплекте с ней. Вся конструкция имеет один блок управления, подключается как цельное устройство. Недостаток: надо продумывать расположение с учетом верхней плиты. То есть, установка духового шкафа ограничена в вариантах размещения — его верх должен быть открыт. В то же время подключение к проводке проще, поскольку такое устройство с одним питающим шнуром;
  • независимые — отдельные самодостаточные изделия. К прибору можно докупить варочную поверхность, но устройства будут иметь отдельные блоки управления и такое же подключение. Такую духовку можно размещать на высоте, чтобы удобнее наблюдать за готовкой, или вмонтировать в тумбочку с закрытым верхом.

Устройство электрических духовых шкафов

Основными функциональными элементами, обуславливающими высокую мощность и сложность подключения духового шкафа к сети, являются нагреватели. Используются ТЭНы — металлические трубки в виде змеевика, внутри — нити (спирали) накаливания. Обычно во внутренней камере есть два ТЭНа — снизу и сверху, некоторые модели имеют и дополнительные элементы по бокам.

Для варочных электрических поверхностей часто используется иной принцип — индукционный нагрев. Высокочастотный ток поступает на катушку с витками проволоки. Генерируются вихревые процессы, преобразовывающие энергию в тепло, нагревающее специальную поверхность.

Конвекцию воздуха внутри камеры духового шкафа и равномерное распространение тепловых потоков обеспечивает крыльчатка. Большинство моделей дополнительно оснащены тангенциальным вентилятором (кожух с колесом с лопастями), одновременно предотвращающим утечку тепла и перегрев корпуса.

Подключение к электричеству духового шкафа во многом зависит от мощности, которая всегда значительная, в среднем от 3.5 до 7 кВт. Если есть варочная панель, то надо добавить еще столько же.

Шаг 2 – Устанавливаем корпус на место

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!. Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости

Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

  1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
  2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
  3. От задней стенки дистанция должна быть не менее 4 см.
  4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Правильная установка в кухонный гарнитур

https://youtube.com/watch?v=8pS69oVPeW8

Расчёт деталей

На основании чертежа определите размеры деталей мебели. Возьмём стандартный пример:

Наименование деталиКоличество, шт.Размер, ммМатериал
1Боковины2704х560МДФ
2Днище1600х560
3Основание под духовку1568х560
4Столешница1600х560
5Задняя стенка1550х129ЛДВП

Отдельно зафиксируем размеры деталей ящика:

Детали ящикаКол-во, шт.Размер, ммМатериал
6Боковые планки2560х90МДФ
7Поперечины2518х90
8Фасад1129х600
9Днище1560х518ЛДВП

  Как сделать встроенный шкаф из вагонки на балконе или лоджии?

Но эти размеры не догма. Сверьте со своими расчётными данными. Чтобы произвести наиболее экономный раскрой, нужно определить общую площадь МДФ. Согласно указанным спецификациям, потребуется: 2(0,7 х 0,56) + (0,6 х 0,56) + (0,57 х 0,56) + (0,6 х 0,56) + 2(0,56 х 0,090) + 2(0,52 х 0,09) + (0,6 х 0,13) = 2,3 м2.

Начертите на листе бумаги в удобном масштабе прямоугольник и разместите в нём контуры площадей деталировки. Делать это надо так, чтобы фрагменты поместились на плане. Листы МДФ продаются в торговой сети размером 2800 х 2070 мм, площадью 5,8 м2. Поэтому придётся покупать панель целиком. МДФ — материал более прочный, чем ДСП.

Мнение эксперта
Башир Рабаданов
Технолог мебельной компании Woodband

Поверхности плит нередко делают со сложным рельефом для придания оригинальности мебельным фасадам. Древесно-стружечные плиты покрывают эмалями, акрилом и ПВХ-плёнкой. Производители создают также панели с поверхностью, имитирующей ценные породы дерева.

Соотношение размеров шкафа для духовки с учётом подведения газа

По расчётам, из одного листа можно будет нарезать детали для двух шкафов под духовку. Один комплект используйте по прямому назначению, а остаток плиты можно пустить на изготовление такой же или другой мебели.

Установка и подключение духового шкафа

В настоящее время распространено раздельное применение варочной панели и духового шкафа. Это позволяет экономить место на кухне по причине того, что такая техника часто является встраиваемой.

Нагревательные элементы электрической духовки располагаются не только снизу, но и по бокам. Духовой шкаф оборудован вентилятором-конвектором, обеспечивающим хорошую циркуляцию воздуха и равномерный нагрев пищи. Все это положительно сказывается на удобстве приготовления и качестве получаемой пищи.

Духовые шкафы бывают:

  • Зависимые, электрически связанные с варочной плиткой. Некоторые функции панели регулируются с помощью духового шкафа.
  • Независимые, полностью автономные приборы. Они пользуются большей популярностью по причине возможности расположения в любом удобном пользователю месте.

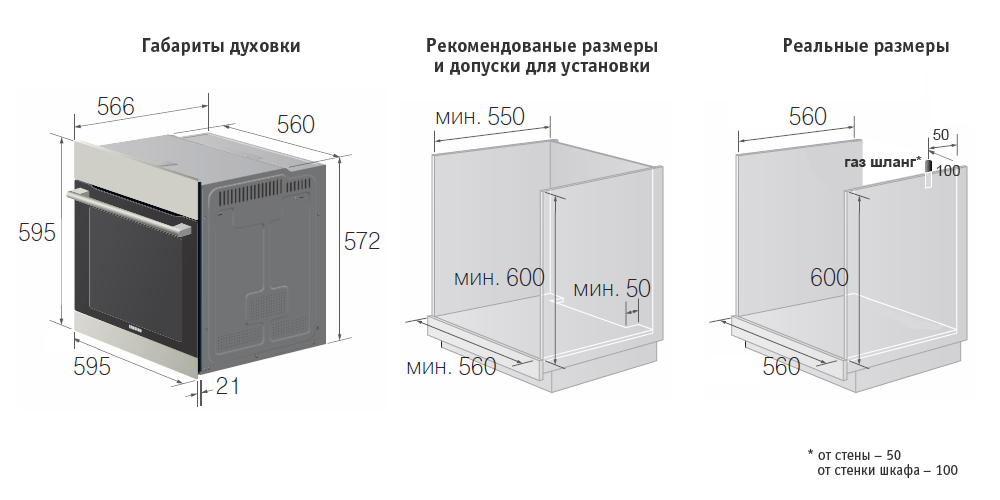

Перед установкой духовки следует подготовить нишу, в которой не должно быть перекосов, которые могут послужить неравномерному распределению тепла и преждевременному выходу прибора из строя. Между стенками шкафа и ниши должны быть зазоры для вентиляции от 6 мм с боков, между дном и полом около 90−95мм, а между задней стенкой и нишей не меньше 40 мм.

Поскольку прибор потребляет большую мощность, не стоит экономить на проводке. При мощности до 3.5 кВт ток потребления будет не менее 16 ампер, в этом случае потребуется отдельный автомат в щитке на 25А, а кабель от него понадобится ввг 3×2.5мм — на розетку электродуховки.

В зависимости от модели духового шкафа подключение к нему кабеля осуществляется или с помощью разъема с контактами, или при помощи клемм.
