Обвязка твердотопливного и газового котла

Предохранительные клапаны


открытой системе отопленияуберечь котел от повреждений

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Схемы для различных котлов

Универсальность полипропиленовых труб делает возможным их использование для всех видов теплоносителя. Они неподвластны коррозии, обладают гладкими внутренними стенками, что гарантирует чистоту на протяжении всего срока службы.

Твердотопливные котлы

Общие рекомендации:

  • монтаж источника бесперебойного питания обязателен при бесперебойной циркуляции, так как тепло должно отводиться насосом постоянно, несмотря на неполадки с электричеством;
  • не лишним будет оснащение байпасами всех батарей, что облегчит ремонт в случае поломки без необходимости отключения отопительной системы;
  • твердотопливный котёл необходимо накрыть защитным кожухом, ограничивающим нагревание котельной, помимо этого, нужно обеспечить максимальное расстояние от топки до коллектора и труб.

Газовые котлы

Для данных моделей обвязка выполняется с коллектором и гидрострелкой. Газовые котлы чаще всего они применяются в принудительных отопительных схемах и оснащены встроенным насосом. С точки зрения безопасности, целесообразно обустроить циркуляционное оборудование для контуров за коллектором. При этом насос нагнетает до распределителя давление, а затем включаются дополнительные помпы, которые играют ключевую роль при перекачивании горячей воды. Чугунный теплообменник в связке с газовым котлом потребует монтажа в систему теплоаккумулятора для сглаживания температурных перепадов воды, пагубно влияющих на чугун. Для двухконтурных моделей с параллельным нагреванием, на входе в водонагреватель потребуется установка очистных фильтров.

Котлы на жидком топливе и электричестве

Обвязка осуществляется по схеме, используемой для твердотопливных нагревателей – должно обеспечиваться максимальное расстояние до пластиковых труб. Последние прекрасно сочетаются с электрическими котлами за счёт автоматики, предотвращающей нагревание теплоносителя до чрезмерно высокой температуры. Во избежание гидравлических ударов системы оснащаются клапанами сброса чрезмерного давления и гидроаккумулятором.

Чаще всего при монтаже полипропиленовых труб используется сварка (горячая либо холодная). В случае с горячей применяется паяльник, размягчающий детали, которые при соединении образуют монолитную конструкцию. Резьбовое соединение проще, однако по себестоимости в несколько раз дороже сварочного.

Таким образом, обвязка котла полипропиленовыми трубами не отличается большой сложностью и вполне осуществима даже неопытным мастером. Залог успешного проведения работ прост – грамотный расчёт, анализ всех особенностей постройки и следование советам и рекомендациям профессионалов.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

  1. Предотвращение перегрева и закипания ТТ-котла.
  2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
  3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

  1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
  2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
  3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
  4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.


Балансировочный вентиль на обратной линии нужен для регулировки производительности насосов

Что мы выигрываем благодаря тепловому аккумулятору:

  • котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
  • вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
  • теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
  • полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

ТТ-котел и накопительный водонагреватель

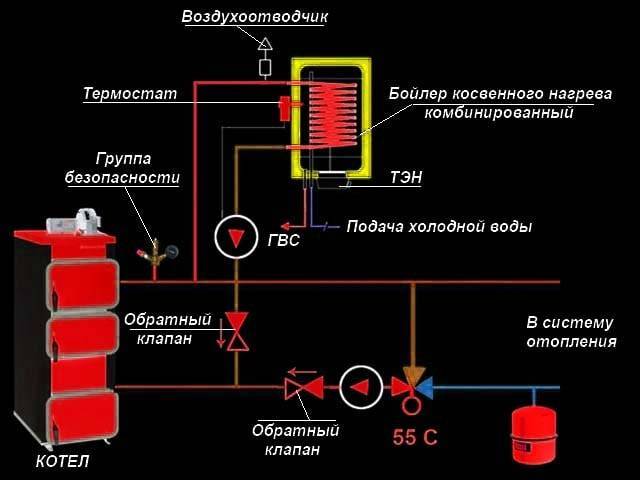

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

  • обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
  • второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
  • термостат отключает этот насос, когда бойлер достигает заданной температуры;
  • дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:


Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

  • направление в интерьере;
  • сочетание оттенков;
  • освещенность.


Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:


Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.


Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:


Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Как рассчитать требуемый объем теплоаккумулятора

Слишком большой или слишком маленький резервуар для накопления тепла в виде нагретого теплоносителя– это неэффективное решение, поэтому требуемый объем резервуара подлежит математическому расчету, точные результаты которого получить сложно из-за приблизительных первоначальных данных – тепловых потерь в помещении, свойств утеплителя стен и фундамента дома, теплоизолирующих качеств стройматериалов стен, перекрытий и перегородок, этих же параметров оконных и дверных проемов. Но приблизительно провести расчет теплоаккумулятора все же можно, и рассчитан такой прием именно на незнание точных тепловых потерь здания, тем более, если его только предстоит построить.

Выбор размеров и объема резервуара под тепловой аккумулятор можно сделать, отталкиваясь от следующих параметров:

  1. Общая площадь отапливаемых помещений;
  2. Тепловая мощность нагревательного оборудования.

Эти два параметра и определяют объем ТА.

Допустим, необходимо вычислить объем теплового аккумулятора для отопительной системы, исходя из отапливаемой площади помещения. Формула для расчета простая: площадь в квадратных метрах умножается на четыре (Sx 4). Например, для дома общей отапливаемой площадью 50 м2 потребуется резервуар на 200 литров. При таком объеме ТА, как показывает практика, загружать котле твердым топливом можно всего одни раз в сутки. Это – очень хорошая экономия и очень хороший КПД.

Знающие хозяева скажут, что можно просто установить пиролизный котел, который будет работать так же. Но работа такого котла немного сложнее и менее эффективна, так как:

  1. Сначала топливо возгорается и разгорается;
  2. Затем ограничивается подача воздуха;
  3. Последним активируется тление топлива (пиролиз).

При возгорании топлива температура теплоносителя резко возрастает, а пиролизный процесс поддерживает ее на заданном уровне, причем во время протекания пиролиза много тепловой энергии просто исчезает в трубу дымохода, не обогревая почти ничего. Еще один минус – при на пиках разогрева теплоноситель может закипать и выплескиваться из расширительного бачка, а при использовании ПВХ труб для разводки отопления они быстрее выходят из строя от высокой температуры.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

  • Возможность увеличить протяженность отопительных систем;
  • Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
  • Возможность спроектировать отопление любого уровня сложности;
  • Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

  • Покупка циркуляционного насоса влечет за собой дополнительные затраты;
  • Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
  • Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Схема обвязки напольного и настенного газового котла

При схеме установки системы газового котла используются следующие элементы:

  • газовый котёл;
  • фильтр на подаче холодной воды;
  • расширительный бак;
  • манометры;
  • трубы;
  • насосы.

Список этих элементов зависит от самого котла. Сколько контуров он имеет и какие функции уже учтены им. Сам газовый котёл является сердцем схемы отопительной системы, поэтому она подстраивается под котёл, а не наоборот. В некоторых случаях котёл можно заменить, но таким, чтобы подходил под уже заранее разработанную схему отопления.

Фильтр на обратке в системе отопления и подаче холодной воды используются для очистки воды, которая впервые поступает в систему. В воде центрального водоснабжения много грязи мусора, что не должно попасть в систему. Поэтому фильтры имеют место быть.

Расширительный бак держит воду в себе под давлением, чтобы та не разорвала в себе трубы. Большинство котлов уже снабжены расширительным баком, но исходя из объёмов отопления, требуется установка дополнительного бака с азотом.

Манометры показывают необходимое давление в трубах и постоянно проверять давление во всей системе отопления. За этими данными можно следить и на манометре, который расположен на самом котле. Для дополнительного удобства над фильтром устанавливаются дополнительные манометры.

Трубы на схеме подключения газового котла необходимо подбирать исходя из диаметра внутреннего сечения и потребностей самого котла. Если трубы будут меньшего размера, горячая вода приведет котёл к закипанию, а если наоборот слишком большого — дольше будет сливаться отработанная холодная вода из крана.

По умолчанию в котёл установлен насос, который может работать на нескольких скоростях, в зависимости от необходимой подачи воды в трубы и радиаторы. Если котёл ставится в большой дом, рекомендуется снабдить систему дополнительными насосами.
