Нормативы для установки газового котла

Как установить газовый котел

Монтаж газового котла — это довольно кропотливое и трудоемкое дело, в процессе которого важно соблюдать все нормы и порядок выполнения всех работ. Использование абсолютно любого прибора на газу требует соблюдения правил пожарной безопасности, газовые котлы — не исключение, поэтому помещение для установки газового котла должно быть оборудовано по всем нормам, а порядок монтажа ни в коем случае не должен быть нарушен. Читать: Как выбрать парапетный газовый котел?

Читать: Как выбрать парапетный газовый котел?

Проведение подготовительных работ перед установкой газового котла

Прежде чем приступить к установке отопительных котлов на газу, необходимо получить документальное разрешение, а также провести ряд подготовительных работ.

  1. Необходимо подписать контракт на индивидуальную поставку газа для застройщика
  2. Перед утверждением проекта на установку газового оборудования, нужно согласовать все технические условия с соответствующими органами газовой службы. Зачастую всеми разработками проектов по установке газовых котлов занимаются специальные службы или институты, имеющие соответствующую лицензию на осуществление подобного рода деятельности.
  3. Все работы по установке газового оборудования должны проводиться специалистами.
  4. После установки газового котла, необходимо обязательно получить заключение от представителя газовой организации о том, что котел подключен по всем нормам и правилам и работает исправно. Только после получения заключения газовым котлом можно начинать пользоваться.
  5. Отопительную систему обязательно следует опрессовать до Р = 1,8, а все соединения должны быть полностью герметичными.
  6. Прежде чем проводить монтажные работы по установке газового котла, необходимо позаботиться о том, чтобы обязательно был установлен стабилизатор напряжения и бесперебойник.
  7. В нагревающуюся воду ни в коем случае не должен попадать антифриз, иначе это приведет к утечке газа и повреждениям уплотнительных прокладок.

Котельная для газового котла может располагаться на любом этаже дома, включая цокольный этаж, подвальное помещение и чердак. Исключением являются жилые комнаты, туалет и ванная комната — в них обустраивать место под котельную не рекомендуется. Обязательно позаботьтесь о том, чтобы помещение, в котором будет расположена котельная, и сам газовый котел соответствовали всем нормам и правилам пожарной безопасности.

Для просчета объема помещения под установку газового котла, необходимо учесть общую тепловую мощность как самого агрегата, так и водонагревателей — проточных и емкостных.

Обратите внимание, что в техпаспорте на газовый котел помещение для установки котла должно именоваться как котельная либо же топочная. Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице. Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице

Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице.

Однако, существуют и исключения: для котлов с камерой сгорания закрытого типа размеры топочной могут быть любого размера и не являются нормированными. Помимо этого, для такого типа котлов не обязательно наличие в помещении оконного проема.

Для остальных же типов наличие хорошей вентиляции обязательно. Во-первых, воздух необходим для того, чтобы прогорало не менее 2,5газа в час, от этого зависит мощность котла. А во-вторых, если воздуха подается недостаточно, газ сгорает не полностью и образуется вредное для здоровья вещество, при вдыхании которого в течение 15 минут наступает летальный исход.

Читать: Как выбрать напольный газовый котел?

Газовое оборудование и его виды

Газовый котёл – это уменьшенных размеров котельная, оборудование, которое вырабатывает тепловую энергию за счёт потребления природного газа. Используется для обогрева помещений, нагрева водопроводной воды для хозяйственных и бытовых нужд.

Двухконтурный настенный газовый котёл

Основные типы котлов собраны в таблице:

Основные типы котлов

По типу размещения

Настенные Крепятся к стальным рамам и вертикальным поверхностям, преимущественно, к стенам
Напольные Размещают на платформе или полу
Парапетные (не имеют дымохода) Монтируют на внешнюю стену дома

По функциональным возможностям

Одноконтурные Рассчитаны только на отопление
 Двухконтурные Могут обеспечивать и отопление, и нагрев

По использованию теплоты сгорания

Конвекционные Работают на низшей теплоте
Конденсационные Ориентированы на использование высшей теплоты

По типу розжига

Электронные Автоматический запуск
С пьезорозжигом Включаются кнопкой, в ручном режиме

По характеру тяги

С естественной тягой Забор воздуха происходит из этого же помещения
С принудительной тягой Воздух с помощью встроенного вентилятора забирается из атмосферы

При выборе газового оборудования ключевое требование – тепловая мощность. Она рассчитывается индивидуально для каждого домовладения.

Для умеренных широт делается это по формуле: площадь дома умножить на 100 Вт плюс 20% от полученной цифры для запаса. Если высота потолочного свода превышает 3 м, то мощность считается как кубатура, умноженная на среднее значение в 40 Вт.

В регионах с преимущественно низким температурным режимом площадь здания умножают на 120, а в жарких регионах – на 80. Повышающий коэффициент запаса при этом остаётся неизменным.

При использовании двухконтурного котла или тандема «котёл-бойлер» в запас добавляют 50%. Если в схеме подключена ещё и буферная ёмкость, то этот показатель удваивают (до 100%).

Лучшие варианты соответствия типа котла выбранному помещению собраны в таблице:

Тип прибораОптимально подходящее помещение
Двухконтурный Кухня, где расположена газовая плита
Напольный Отдельное помещение – топочная
Настенный или парапетный Кухня
Маломощный (до 60 кВт) Кухня или помещение площадью минимум 27 м2
Высокомощный (до 150 кВт) Только отгороженное помещение с низким уровнем пожароопасности и качественной системой вентиляции

ТОП-10 Лучших газовых котлов для отопления частного дома: настенные и напольные | Обзор самых популярных моделей +Отзывы

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП 2.04.08-87 п.6.29-48;
  • СП 41-104-2000 глава 4;
  • СП 42-101-2003 пункт 6.17-25;
  • СП 62.13330.2011 пункт 7;
  • СП 60.13330.2012 пункт 6.6;
  • СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

  • До 30.0 кВт — 7.5 м3;
  • от 30.0 до 60.0 кВт — 13.5 м3;
  • свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

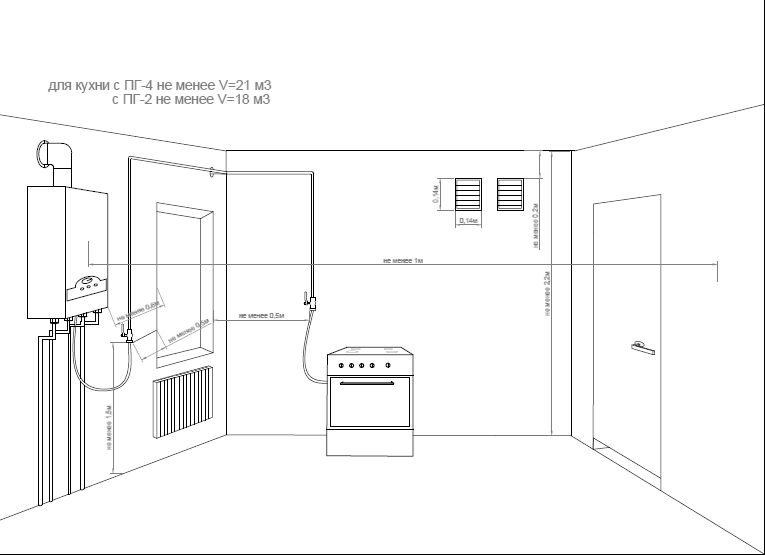

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

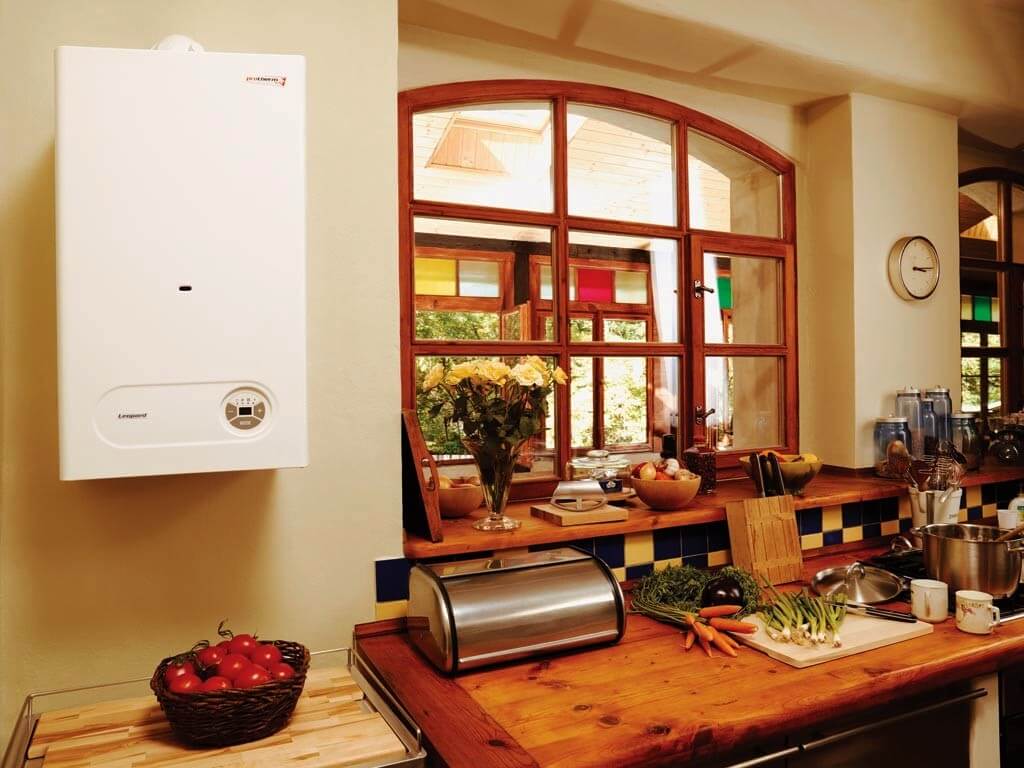

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

  • На 1-м этаже.
  • В цокольных или в подвальных помещениях.
  • На чердаке.
  • На кухне агрегаты до 35 кВт.
  • Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
  • Тепловой мощностью от 150 до 350 кВт – в пристройках.

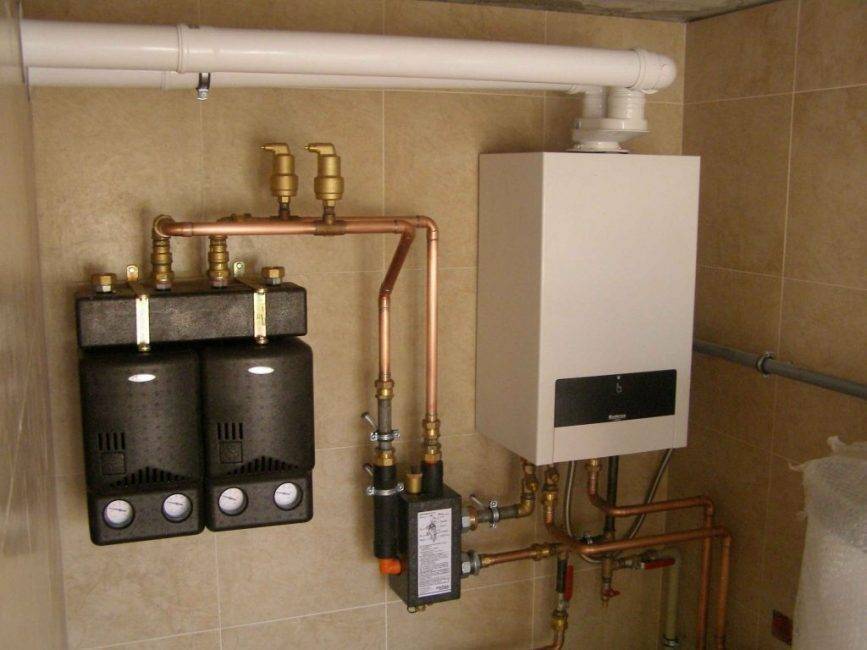

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

  1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
  2. Примыкание к глухой сплошной стенке объекта.
  3. Находиться на расстоянии 1 м от окна и двери.
  4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
  5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
  6. Высоту потолков более 2.2 метра.
  7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
  8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
  9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Утверждение проектной документации

Затем разработанный проект направляется на согласование в территориальное отделение организации, осуществляющей контроль над газоснабжением домовладения, где будет осуществляться монтаж оборудования.

Временной период, необходимый для этого, зависит от того, насколько сложная схема установки газ котла в частном доме и укладки газовых коммуникаций. Он может составить от 7 дней до 3 месяцев.

К проекту, который требует согласования, прикладывают документы, в которых описываются характеристики оборудования для котельной:

  1. Технический паспорт газового прибора.
  2. Инструкция производителя по его эксплуатации.
  3. Сертификаты, подтверждающие соответствие оборудования санитарно-гигиеническим и техническим параметрам.
  4. Экспертное заключение о том, что данный агрегат отвечает всем требованиям относительно безопасности.

Все вышеперечисленные документы выдаются тому, кто приобретает прибор, а оформляет их производитель отопительного оборудования.

Советы профессионалов

Правильная эксплуатация газового оборудования, это не только надежность и долговечность работы, но и прежде всего — безопасность всех проживающих в частном деревянном доме. По существующему законодательству ответственность за безопасную эксплуатацию котлов несет пользователь.

Поэтому специалисты советуют владельцам котлов придерживаться ряду простых правил:

  1. Периодически проводить техобслуживание агрегата в сроки и в объемах установленных изготовителем оборудования, как правило, не менее 1 раз в году.
  2. Не нужно экономить средства на фильтрах. Подобными защитными устройствами должны быть обеспечены и газопровод, и контур отопления.
  3. Для подсоединения газа недопустимо применять резиновые рукава.
  4. В процессе работы котла следят за качеством горения, тягой в топке и вентиляцией в помещении топочной.

Если раньше были сомнения по поводу установки газовых котлов в домах из бруса, то они остались в прошлом. Инновационное газовое отопление сегодня больше всего подходит для такого объекта, поскольку обладает надежной автоматической защитой и системой управления тепловыми процессами.

Все это позволяет полностью предотвратить создания аварийных, пожароопасных ситуаций в доме.

Требования к помещению для установки газового котла

Исчерпывающая информация по правильной подготовке помещения содержится в одном из вышеперечисленных документов. В том числе, там имеются предписания по габаритам котельной, обустройству входной двери, высоте потолочного перекрытия и прочим важным параметрам (ключевые требования см. ниже).

Сразу же стоит отметить, что если максимальная тепловая мощность газового котла более 30 кВт, то под его установку обязательно необходимо выделять отдельное помещение. Модели с меньшей производительностью и с соответствующим расположением вывода под дымоход могут устанавливаться, например, в кухонном помещении. Категорически запрещается монтаж газового котла в ванной.

Нельзя его устанавливать и в санузле, а также в комнатах, которые считаются по назначению жилыми. В качестве альтернативы допускается обустройство котельной в отдельной постройке. При этом, учитываются свои нормы, о которых есть информация ниже.

Котельную в частном доме можно оборудовать на уровне цокольного этажа, на чердаке (не рекомендуется) или просто в специально обустроенной под эти задачи комнате.

В соответствии с правилами установки газового котла в частном доме она должна быть оборудована с учетом следующих критериев:

  • Площадь не менее 4 м2.
  • Одно помещение рассчитывается не более, чем на две единицы отопительного оборудования.
  • Свободный объем берется от 15 м3. Для моделей с небольшой производительностью (до 30 кВт) эту цифру можно уменьшить на 2 м2.
  • От пола до потолочного перекрытия должно быть 2,2 м (не меньше).
  • Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.
  • С фронтальной стороны котла нужно оставлять, как минимум, 1,3 м свободного расстояния для настройки, диагностики и ремонта агрегата.
  • Ширина входной двери берется в районе 0,8 м; желательно, чтобы открывалась она наружу.
  • В помещении предусматривается окно с открывающейся наружу форточкой для экстренного проветривания помещения; его площадь должна быть не менее, чем 0,5 м2;
  • Отделку поверхностей нельзя выполнять из склонных к перегреву или возгоранию материалов.
  • В котельную вводится отдельная линия электропитания для подключения освещения, насоса и котла (если он энергозависим) со своим автоматическим выключателем и, по возможности, с УЗО.

Особое внимание следует обратить на обустройство пола. Он должен иметь прочное основание в виде черновой стяжки с армированием, а также финишное покрытие из абсолютно негорючих материалов (керамика, камень, бетон)

Чтобы котел было проще выставить, полы делаются строго по уровню.

На кривой поверхности установка котла может быть затруднена или невозможна недостаточным вылетом регулируемых ножек. Подкладывать под них сторонние предметы, чтобы выровнять агрегат, запрещено. Если котел установить неровно, то он может работать неправильно, с повышенной шумностью и вибрациями.

Для наполнения водяной системы отопления и ее подпитки в процессе эксплуатации в котельную необходимо ввести водопровод с холодной водой. Для слива системы на период обслуживания или ремонта оборудования в помещении обустраивается канализационная точка.

К дымоходу и обеспечению воздухообмена в котельной частного дома предъявляются особые требования, потому этот вопрос рассмотрен отдельным подпунктом ниже.

Если помещение под установку газового котла оборудуется в отдельной от частного дома постройке, то к нему предъявляются такие требования:

  • свой фундамент;
  • бетонированное основание;
  • наличие принудительной вентиляции;
  • двери обязательно должны открываться наружу;
  • размеры котельной рассчитываются по вышеуказанным нормам;
  • в одной и той же котельной разрешается установка не более двух газовых котлов;
  • наличие правильно обустроенного дымохода;
  • к нему должен быть обеспечен свободный доступ для прочистки и других операций;
  • для питания штучного освещения и отопительного оборудования предусматривается отдельный ввод с автоматом соответствующей мощности;
  • подача воды должна быть организована так, чтобы в холодное время года магистраль не замерзла.

Мини-котельная смонтированная возле дома.

Полы, стены и потолки отдельно оборудованной котельной также должны быть выполнены и отделаны материалами, соответствующие классу негорючих и термостойких.
